WEG CFW500 handleiding

3 = rpm

13 = Hz

LET OP! Om de fabrieksinstellingen te laden, stelt u parameter P0204 in op "7" (7).

FOUTEN EN ALARMEN

FOTOVOLTAÏSCH WATERPOMPSYSTEEM

Dit document bevat informatie die nodig is om alle functies van de frequentieregelaar CFW500 te configureren. Toegepast op fotovoltaïsche waterpompsystemen. Raadpleeg de volgende handleidingen voor meer gedetailleerde informatie over de functie van uitbreidings- en communicatieaccessoires:

• CFW500 Documentatie frequentieregelaar;
• Solar Pump Drive Installatiehandleiding;
• CFW500 SoftPLC Handleiding;
• CFW500 Programmeerhandleiding;
• CFW500-CRS485-B - Plug-in Module Input/Output. (Maakt het gelijktijdig gebruik van alle applicatiefuncties mogelijk, zoals: drukregeling, zonnendetector en hybride systeemwerking);
• CFW500-KDS – Accessoire voor zonnendetector.

Deze bestanden zijn beschikbaar op de WEG-website - www.weg.net.

OVERZICHT VAN DE CFW500 IN FOTOVOLTAÏSCHE SYSTEMEN

De frequentieregelaar CFW500 is een hoogwaardige converter AC/AC en DC/AC die een toerental- en koppelregeling van inductie driefasenmotoren mogelijk maakt. De frequentieregelaar CFW500 is ook voorzien van PLC (Programmable Logic Controller) via de SoftPLC-functie (geïntegreerd).
De functie van de CFW500 in fotovoltaïsche waterpompsystemen is het omzetten van energie die wordt opgewekt door fotovoltaïsche modules in wisselstroom en het toepassen van deze energie in de activering van waterpompen, volgens figuur 2.1.

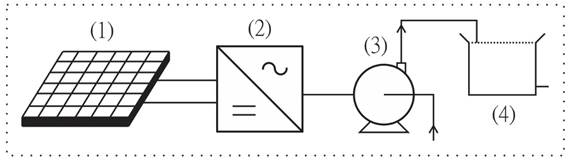

Figuur 2.1 – Blokschema van een fotovoltaïsch pompsysteem

Waar:

1. Fotovoltaïsche zonne-installatie
2. Frequentieregelaar CFW500 WEG
3. Waterpomp
4. Watertank

ALGEMENE KENMERKEN VAN DE ZONNEPOMP

Het belangrijkste kenmerk van de Solar Pump Drive die is ontwikkeld voor de CFW500 omvormer SoftPLC functie is de regeling van één pomp met behulp van een frequentieregelaar die wordt gevoed door een fotovoltaïsch systeem, waardoor de snelheid van de pomp kan worden geregeld.
Die opvalt door de volgende kenmerken:

• Acceleratie- en deceleratieramps voor de pomp die wordt aangedreven door een omvormer;
• Maximale en minimale snelheidslimieten voor de pomp die wordt aangedreven door een omvormer;
• Selectie van de handmatige bedieningsmodus, automatisch of via digitale ingang. Als de regeling in de handmatige modus staat, is de regelaar ingesteld op snelheid, als deze in de automatische modus staat, is de regelaar ingesteld op druk;
• Selectie van de regelaar ingesteld via een logische combinatie van de twee digitale ingangen (maximaal 4 instelpunten);
• Selectie van de control procesvariabele via analoge ingang AI1;
• Selectie van de technische eenheid en het bereik van de regelaar procesvariabele sensor via CFW500 parameters;
• Selectie van de toepassingssnelheidsparameter in Hz of rpm via P0209;
• Spanning ingesteld Vdc minimum en maximum;
• Versterking, offset en filteraanpassingen voor de stuursignalen via analoge ingangen;
• PID-regelaar versterkingen instelling van de drukregeling;

• PID-regelaar versterkingen instelling van de spanningsregeling;
• Inschakelen of niet van de slaapmodus met de PID-regelaar ingeschakeld;
• Wake up/Start level modus om de pomp te activeren;
• Minimum uitgangsdruk beveiliging;
• Maximum uitgangsdruk beveiliging;
• Droge pomp beveiliging door evaluatie van motorkoppel en pomptoerental;
• Telleruren van werking en energie geproduceerd door de zonnemodules en verbruikt door de pomp.

LET OP! Voor toepassingen waarbij de kabel tussen motor en omvormer langer is dan 100 meter, raadpleeg WEG voor het dimensioneren van de uitgangsreactantie/sinusfilter.

INSTALLATIE

DIMENSIONERING VAN ZONNE-ENERGIE PHOTOVOLTAÏSCHE MODULES

Om zonne-energie fotovoltaïsche modules te installeren/dimensioneren, moeten de 3 belangrijkste kenmerken worden bereikt:

• Piekvermogen (W_p) Is het maximale gemeten vermogen dat de zonne-energie fotovoltaïsche module vaststelt voor de STC-conditie.
• Open Klemspanning (V_oc) is de spanning die wordt gemeten aan de klemmen van de module wanneer deze niet is geladen, voor de STC-conditie.
• Maximale Vermogensspanning (V_mpp) is een specifieke waarde van de spanning die wordt vermenigvuldigd met de uitgangsstroom, het geeft het maximale uitgangsvermogen voor de STC-conditie.

De Standard Test Conditions (STC) is de waarden die werden gemeten door standaard tests onder bestralingsomstandigheden van 1000 W/m² met een luchtmassa (PM) van 1,5 en een cel temperatuur van 25 ºC.
In de installatie waar dergelijke modules zijn geïnstalleerd, kunnen de klimatologische omstandigheden anders zijn, waardoor het noodzakelijk is om een nieuwe waarde voor de open klemspanning te berekenen voor het schalen van het fotovoltaïsche waterpompsysteem. De belangrijkste factor die de werking van het systeem zal beïnvloeden, is de temperatuur, aangezien de lage temperaturen de spanning van de open keten (V_oc) zullen verhogen.
De vergelijking die alle variabelen in aanmerking neemt, is complex, evenals het kennen van de exacte waarden van deze variabelen, om deze reden wordt hieronder een eenvoudige vergelijking gepresenteerd die de waarde benadert tot de realiteit:

Waar:

• V_oc: Open klemspanning van de fotovoltaïsche zonnemodule op de installatielocatie (V);
• N_p: Aantal fotovoltaïsche zonnemodules die in serie zijn geschakeld;
• V_{oc (STC)}: Open klemspanning van fotovoltaïsche zonnemodule in STC-conditie;
• T_mínima: Minimale bedrijfstemperatuur van de module op de bedrijfslocatie (ºC);
• T_(STC): Standaard paneeltesttemperatuur, 25°C;
• β: Temperatuurcoëfficiënt die u opgeeft door de modulegegevens.

Met deze informatie wordt het aantal zonnepanelen berekend dat in serie moet worden geschakeld om te werken in het bedrijfsspanningsbereik van de omvormer. Deze seriële verbinding zal op zijn beurt even vaak parallel worden herhaald als nodig is om het bedrijfsvermogen van het systeem te bereiken.
De bedrijfsspanning van de omvormer varieert afhankelijk van het model, namelijk 250-380 Vdc voor 220 Vac enkelfasig en driefasig, en 450-760 Vdc voor 380-440 Vac modellen. Er moet bijzondere aandacht worden besteed aan de open klemspanning (V_oc), die de overspanningsbeveiligingsspanning van de omvormer niet mag overschrijden. In het geval dat de spanning hoger is, zal dit de apparatuur beschadigen.
De frequentie-omvormers werken met onderspannings- en overspanningsbeveiliging, zodat als de spanning deze limietwaarden bereikt, de omvormer de werking onderbreekt. Tabel 3.1 toont de informatie over de bedrijfsspanning van de omvormer, evenals de overspannings- en onderspanningslimieten.

Tabel 3.1 – Spanningsniveaus van de CFW500

Om het begrip van de dimensionering te vergemakkelijken, gebruiken we het volgende systeem als voorbeeld:

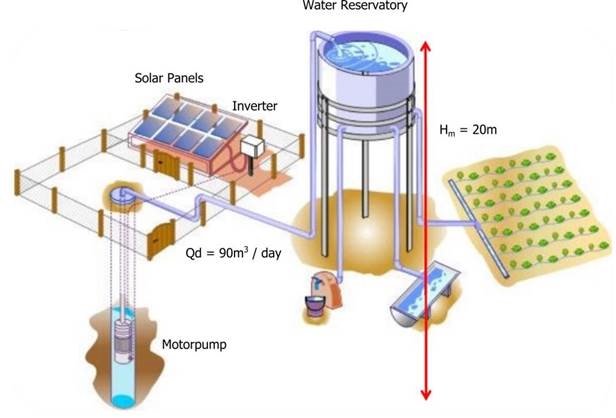

Figuur 3.1 – Voorbeeld van een fotovoltaïsch pompsysteem

Voor dit voorbeeld, op basis van de gewenste doorstroming, werd een motorpomp van 3 pk geselecteerd als referentie, de dimensionering van het aantal modules van het systeem volgt de vergelijkingen:

MOTORPOMP DIMENSIONERING
BEREKENING VAN DAGELIJKSE HYDRAULISCHE ENERGIE

Waar:
E_H : Dagelijkse hydraulische energie (Wh/dag).
g: Versnelling als gevolg van de zwaartekracht (9,81 m/s²) – heeft een constante waarde.
H_m : Manometrische hoogte (20 m) – waarde varieert afhankelijk van de projectlay-out.
ρ_a : Waterdichtheid (1.000 kg/m³) – heeft een constante waarde.
Q_d : Verpompte volume (90 m³/dag) - waarde varieert afhankelijk van de behoefte aan verpompte volume.
(HSP)_β : Uren Zon Piek (3,9 kWh/m²) – waarde varieert afhankelijk van de locatie, gebruik de laagste seizoensgebonden bestralingswaarde.

BEREKENING VAN DE VEREISTE EINDENERGIE

Waar:
L: Vereiste eindenergie (W/h).
n_motorpump: Pomp Efficiëntie (0,3) – gemiddelde van de pompen voor deze toepassing.

VERMOGENSBEREKENING

Het vermogen (W_p) dat wordt verkregen, resulteert in 5,24 kW_p, en voor het voorgestelde voorbeeld is dit vermogen voldoende voor de geselecteerde 3 pk pomp. De gepresenteerde vergelijkingen zijn analoog voor de andere ontwerpen en hun respectieve vermogens.

• CFW500 Enkelfasig / Driefasig 220 V;
• 3 pk Driefasige Pomp;
• Zonnepanelen model TSM-PEG15H 345 W van de fabrikant TRINA SOLAR.

Het fotovoltaïsche zonnepaneel model TSM-PEG15H heeft de volgende kenmerken (NMOT):

Tabel 3.2 – Technische kenmerken van de Fotovoltaïsche Zonnemodule Polykristallijn

Van het benodigde vermogen (W_p) (5,24kW_p) en het vermogen van het gekozen zonnepaneel (345W_p) is het mogelijk om het benodigde aantal modules te berekenen (5240 W_p / 345 W_p), wat 16 modules zou zijn. Door te kiezen voor een serieschakeling van acht fotovoltaïsche zonnepanelen, wordt een maximale vermogensspanning van 285.6 Vdc gegenereerd, met een open klemspanning (Voc) van 349.6 Vdc.
Rekening houdend met de bedrijfslimieten van temperaturen tussen 0°C en 70°C, is het mogelijk om de laagste maximale vermogensspanning voor de temperatuur van 70°C te berekenen (Vmp_Min = 236.7 Vdc) en de hoogste open klemspanning voor de temperatuur van 0°C (Voc_Max = 376.7 Vdc).

LET OP! De dimensioneringswaarden zijn volgens tabel 3.1 (binnen de limieten van CFW500).

Door acht zonnepanelen in serie te schakelen, voegen we stappen van 2760 W_p in. Om aan de toepassingsbehoeften 5.24kW_p te voldoen, wordt een andere set van acht modules parallel geschakeld, in totaal 5.52kW_p. Zo voldoet het aan het spanningsdimensioneringscriterium (bedrijfsbereik omvormer) en het vermogen dat nodig is om de pomp te regelen. De set van 16 TSM-PEG15H zonnepanelen heeft de technische kenmerken die in tabel 3.3 worden weergegeven.

Tabel 3.3 – Technische informatie voor de set van 16 modules (2x Strings van 8x modules TSM-PEG15H)

De aansluiting van de acht zonnepanelen moet worden uitgevoerd volgens het schema in figuur 3.2.

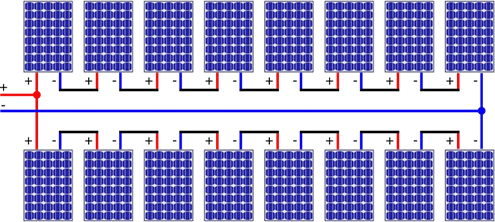

Figuur 3.2 – Aansluiting van zonnepanelen

AANSLUITINGEN

Het type aansluiting dat wordt gebruikt, wordt bepaald door de spanning van de apparatuur. Hieronder staan de typische aansluitingen voor elk CFW500-frame. Raadpleeg de "Installatiehandleiding voor zonnepompaandrijving" voor meer informatie over de aansluitingen van de zonnepanelen.

Frame A
Voor omvormers CFW500 en frame "A", modellen zonder toegang tot de Link DC-aansluitingen, wordt de volgende aansluiting aanbevolen:

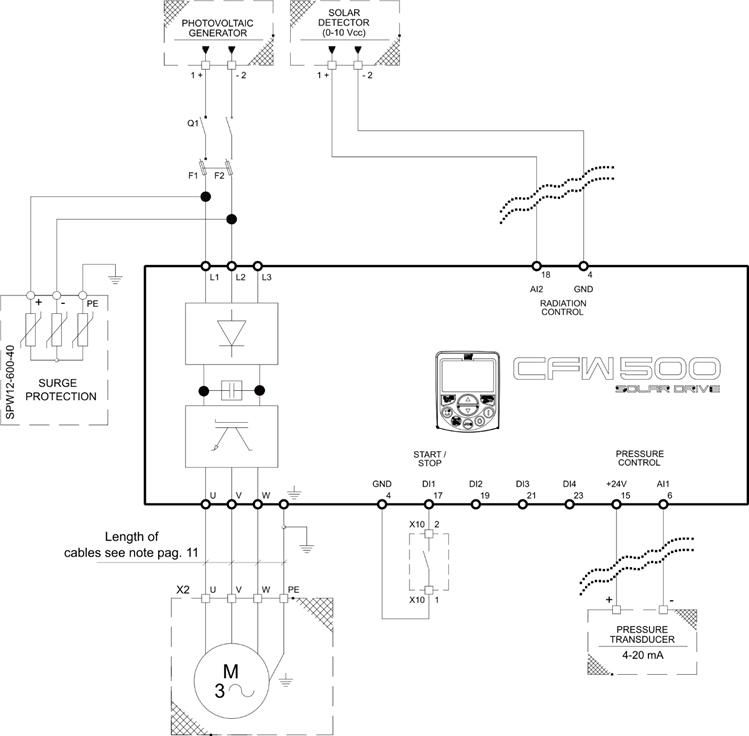

Afbeelding 3.3 – Aansluitschema van het fotovoltaïsche systeem voor waterpompen voor omvormerframe A

LET OP! Let erop dat u de positieve en negatieve spanningsaansluitingen van de zonnepanelen niet omkeert.

LET OP! De in-/uitgangsaansluitingen kunnen afwijken van wat in dit schema is aangegeven, afhankelijk van de behoeften van de toepassing.

Frames B, C, D, E en F
Voor CFW500-frequentieomvormers van de frames B, C, D, E en F, modellen met toegang tot de Link DC (Ud + en Ud-) wordt de volgende aansluiting aanbevolen.

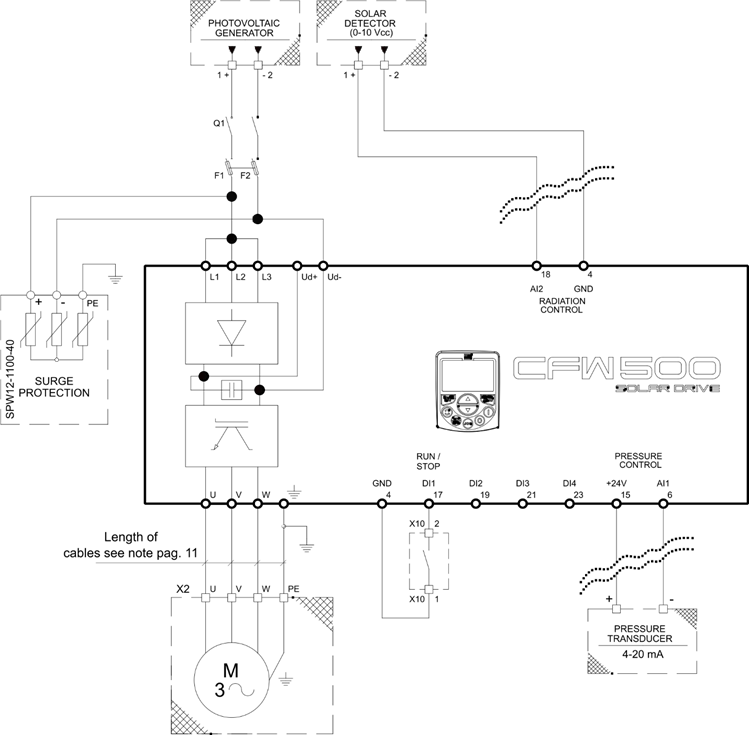

Afbeelding 3.4 – Aansluitschema van het fotovoltaïsche systeem voor waterpompen voor omvormerframes B, C, D, E en F

LET OP! Let erop dat u de positieve en negatieve spanningsaansluitingen van de zonnepanelen niet omkeert.

LET OP! De in-/uitgangsaansluitingen kunnen afwijken van wat in dit schema is aangegeven, afhankelijk van de behoeften van de toepassing.

LET OP! Controleer de terminaltoegang Ud-. Het kan nodig zijn om de plastic afscherming te verwijderen om de terminalaansluiting te maken.

Frames B, C, D, E en F met hybride stroom
Voor CFW500-frequentieomvormers van de frames B, C, D, E en F, modellen met toegang tot de Link DC (Ud + en Ud-) en die hybride stroom vereisen, wordt de volgende aansluiting aanbevolen.

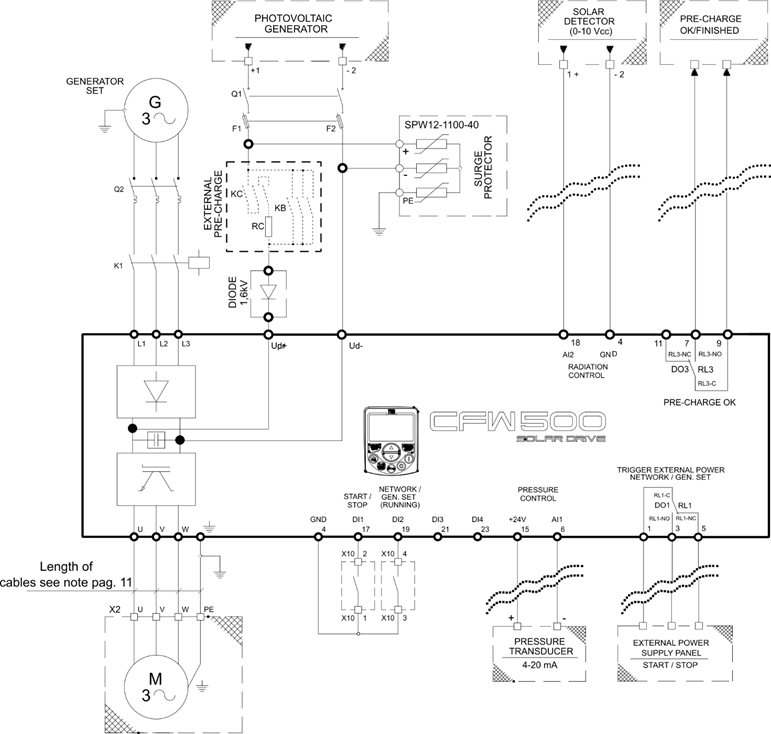

Afbeelding 3.5 – Aansluitschema voor omvormerframes B, C, D, E en F met hybride stroom

LET OP! Let erop dat u de positieve en negatieve spanningsaansluitingen van de zonnepanelen niet omkeert. Bedien de KC- en/of KB-contactors niet onder belasting.

LET OP! Bij het sluiten van de contactor K1 moet de timing zodanig zijn dat de startpiek van de generator de spanningsingang van de frequentieomvormer niet bereikt.

LET OP! De in-/uitgangsaansluitingen kunnen afwijken van wat in dit schema is aangegeven, afhankelijk van de behoeften van de toepassing. Er moet een vergrendeling worden voorzien voor het activeren van de externe voorlading.

LET OP! Controleer de terminaltoegang Ud-. Het kan nodig zijn om de plastic afscherming te verwijderen om de terminalaansluiting te maken.

Tabel 3.4 – Voorgestelde componenten voor externe voorlading

REGELMETHODE DOOR MIDDEL VAN MAXIMUM POWER POINT TRACKING

De strategie van de regelmethode met variabele referentie volgt voortdurend het maximum power point (MPPT) van het systeem.
Het maximum power point van een zonnepaneel verandert afhankelijk van de zonnestraling die op de zonnecel valt, evenals de temperatuur, windsnelheid, helling van het zonnepaneel, passerende wolken, waardoor de constante zoektocht naar maximaal vermogen van het systeem noodzakelijk is. Vergeleken met de fixedpoint-methode biedt MPPT een hogere systeemefficiëntie, die 20% kan bereiken.

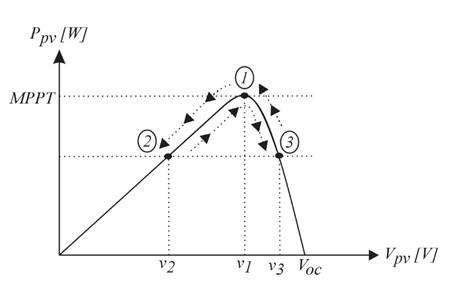

Figuur 4.1 – Maximum Power Point Tracking

Waar:

1. Automatische proportionele spanningswaarde bij maximaal systeemvermogen
2. Minimum Control Setpoint Level per MPPT (P1022)
3. Maximum Control Setpoint Level per MPPT (P1023)
   () Increment Rate MPPT (P1019)

De maximale en minimale setpoint-niveaus van de MPPT-regeling moeten worden aangepast aan de kenmerken van de fotovoltaïsche panelen en binnen de beveiligingslimieten van de frequentieomvormer liggen. Figuur 4.2 toont het gedrag van het systeem met de standaard parameterisatie van spanningsniveaus.

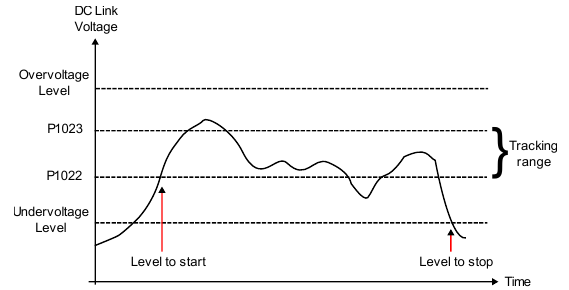

Figuur 4.2 – Bereikaanpassing van minimale en maximale MPPT-trackingwaarden.

LET OP! In de vroege ochtend en late namiddag kunnen er instabiliteiten (starts/stops) optreden als gevolg van lage instraling. Een juiste aanpassing van de parameters P1027 en P1022 kan dit effect minimaliseren.

PARAMETERS BESCHRIJVING

De parameters van de CFW500 omvormer (P0000 tot P0999) en de parameters van de SoftPLC-functie (P1000 tot P1059) voor de Solar Pump Drive-toepassing worden hierna gepresenteerd.

LET OP! De Solar Pump Drive-toepassing werkt alleen op de CFW500-omvormer met firmwareversie hoger dan V2.06. Het is dus vereist om de firmware van de CFW500-omvormer te upgraden om deze applicatie te laten werken. Gebruik voor CFW500 G2-omvormers met versie hoger dan V3.50 de applicatieversie (P1010) gelijk aan of hoger dan V2.00.

LET OP! Het instelbare bereik van de CFW500-parameters is aangepast voor de Solar Pump Drive-toepassing. Raadpleeg de CFW500-programmeerhandleiding voor meer details over de parameters.

Symbolen voor eigenschapsbeschrijving:

SPANNINGSREGELAAR

Met deze groep parameters kan de gebruiker de bedrijfsomstandigheden van de spanningsregelaar configureren voor werking door de fotovoltaïsche modules, zowel voor direct pompen als voor drukregeling.

P1019 – Stijgingssnelheid MPPT
Instelbaar 1 tot 40
Standaard instelling applicatie: 5
Bereik: Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de variatiesnelheid van het spanningsinstelpunt voor het volgen van het maximale vermogenspunt. Laat deze parameter in eerste instantie op de standaardwaarde staan en als de setpointvariatie niet snel genoeg is, geleidelijk verhogen totdat het optimale bedrijfsresultaat is bereikt.

Spanningssetpointlimieten
P1022 – Minimaal setpoint Vdc
Instelbaar 0 tot 1000 V
Standaard instelling applicatie: 250 V
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de minimumwaarde van het spanningsinstelpunt dat het systeem moet gebruiken tijdens het proces van het zoeken naar het maximale vermogenspunt.

P1023 – Maximaal setpoint Vdc
Instelbaar 0 tot 1000 V
Standaard instelling applicatie: 400 V
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de maximumwaarde van het spanningsinstelpunt dat het systeem moet gebruiken tijdens het proces van het zoeken naar het maximale vermogenspunt.

Voltage PID Controller
Met deze groep parameters kan de gebruiker de PID-regelaars versterken voor de DC-spanningsregeling die wordt geleverd door de fotovoltaïsche modules. De PID-regelaar zal altijd proberen het werkpunt te zoeken dat is gedefinieerd door Tracking Setpoint en zal hiervoor inwerken op de uitgangsfrequentie van de motor.

P1024 – Spanning PID Proportionele versterking
Instelbaar 0,000 tot 32,000
Standaard instelling applicatie: 1,000
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de proportionele versterkingswaarde van de PID-regelaar voor de DC-spanningsregeling.

P1025 – Spanning PID Integrale versterking
Instelbaar 0,00 a 320,00
Standaard instelling applicatie: 20,00
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de integrale versterkingswaarde van de PID-regelaar voor de DC-spanningsregeling.

P1026 – Spanning PID Afgeleide versterking
Instelbaar 0,000 tot 32,000
Standaard instelling applicatie: 0,000
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de afgeleide versterkingswaarde van de PID-regelaar voor de DC-spanningsregeling.

PID Controller Gain Adjustment
Bij het regelen van pompsystemen is een Proportioneel-Integraal (PI) snelheidsregelaar voldoende om goede regelprestaties te bereiken. De proportionele versterking K_P (P1024) en integraal K_I (P1025) moeten worden gewijzigd als de respons van de regelaar niet bevredigend is, d.w.z. als er oscillaties zijn in de uitgangssnelheid rond het setpoint, een zeer trage responstijd of een constante fout in relatie tot het setpoint. Hier zijn enkele suggesties voor het aanpassen van de regelaar:

• Uitgangssnelheid oscillatie: In de meeste gevallen is dit te wijten aan een overmatige versterking van de PID-regelaar, verlaag geleidelijk de K_P en K_I versterkingen en observeer de respons;
• Zeer trage responstijd: Door de K_P versterking te verhogen moet het systeem sneller reageren, maar vanaf een bepaalde limiet kan het systeem pieken vertonen;
• Constante fout in de uitgang: In dit geval elimineert het verhogen van de versterking K_I de constante fout van de uitgang, d.w.z. wanneer de uitgang het setpoint niet kan bereiken. Overmatige K_I versterking kan oscillaties aan de uitgang genereren, verlaag dan de versterking K_P zodat de totale versterking wordt verminderd terwijl de versterking K_I behouden blijft.

Cloud/Load Controller
Met deze groep parameters kan de programmeur de versterking van de cloud/load controller inschakelen en aanpassen. De controller werkt samen met de DC Voltage PID-controller, wanneer de fout tussen de SP-spanning en de DC Link-spanning boven een drempel (P1038) ligt, wordt de controller ingeschakeld en draagt hij bij aan de DC Voltage PID, waarbij een waarde wordt toegevoegd aan de uitgang ervan volgens een versterkingsinstelling (P1039).

P1038 – Cloud/Load Controller Activeringsniveau
Instelbaar 0,0 tot 100,0 %
Standaard instelling applicatie: 1,0 %
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de drempelpercentage foutwaarde tussen de spanning SP en de DC Link-spanning voor het activeren van de Cloud/Load Controller

P1039 – Cloud/Load Controller Versterking
Instelbaar 0,00 tot 10,00
Standaard instelling applicatie: 1,00
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de waarde van de Cloud/Load Controller-versterking die zal worden toegevoegd aan de DC Voltage PID Controller-actuatie.
Pas het activeringsniveau van de cloud/load controller (P1038) en de controllerversterking (P1039) aan, verhoog geleidelijk de controllerversterking naar een snellere respons.

LET OP! Een instelling van "0.00" (0,00) in de controllerversterking schakelt de Cloud/Load Controller uit.

System Start Configuration
Met deze groep parameters kan de gebruiker de systeemstartopties configureren.

P1027 – Tijd tussen starts
Instelbaar 0 tot 3600 s
Standaard instelling applicatie: 60 s
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de tijdbasis tussen starts, wanneer het systeem wordt gestopt door een stroomstoring of de DC Link de minimumspanningslimiet bereikt (P1022).
Tijdens het startproces bewaakt het systeem de beschikbare energie op de DC-bus, in het geval van onvoldoende energie om de motorpomp tot de minimumsnelheid te versnellen, herberekent het systeem automatisch de tijd tussen starts, waarbij de tijdbasis (P1027) als referentie wordt gebruikt voor een nieuwe startpoging (Figuur 5.1). De resterende tijd tot een nieuwe startpoging kan worden bewaakt via P1016.
Deze vertraging is om continue starts en stops te voorkomen, en in het geval van dompelpompen, om te voorkomen dat de pomp opnieuw start voordat de leiding leeg is. De instelwaarde van P1027 moet groter zijn dan de pompremvertragingstijd (P0101).

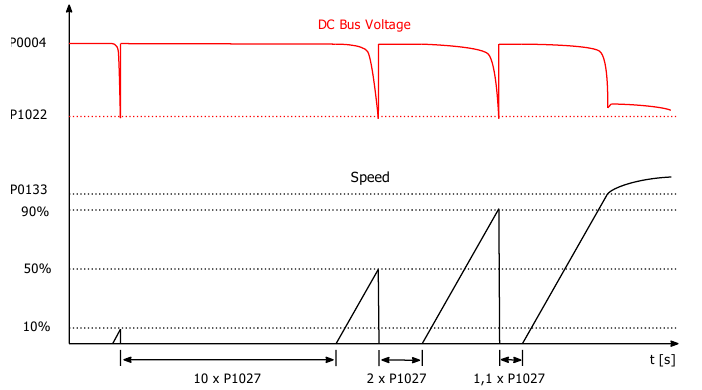

Figuur 5.1 – Voorbeeld: Automatische aanpassing voor tijd tussen starts

LET OP! Als de run-opdracht uit het systeem wordt verwijderd, wordt de tijd gereset en zodra de run-opdracht weer wordt bediend, wordt de start onmiddellijk gerealiseerd zonder enige tijd in aanmerking te nemen.

LET OP! In de vroege ochtend en late namiddag kunnen instabiliteiten (starts/stops) optreden als gevolg van lage instraling. Een juiste aanpassing van de parameters P1027 en P1022 kan dit effect minimaliseren.

Solar Detector
De fotovoltaïsche zonnedetector bestaat uit een kleine fotovoltaïsche module met een geschikt formaat (Pmax=5W, Vmp=16.8V, Imp=0.3A, Voc=21V, Isc=0.39A) om te worden aangesloten op analoge ingang 2 (AI2) van de CFW500 via een signaalconditioner (Solar Detector), waarvan de functie is om de momentane instraling te informeren.

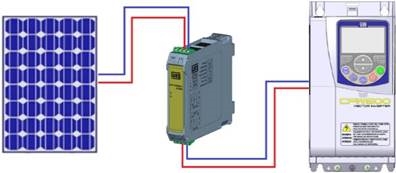

Figuur 5.2 – Detectie van zonnestraling met behulp van de Solar Detector.

Het gebruik van dit apparaat is optioneel, maar zal de efficiëntie van het zonnepompen verhogen doordat systeemstarts alleen kunnen plaatsvinden wanneer de beschikbare zonnestraling voldoende is om de pomp op een vooraf bepaalde minimumsnelheid aan te drijven.
De instellingen van deze parameters moeten worden uitgevoerd in het eerste of laatste uur van de dag, wanneer de zonnestraling lager is, om te verifiëren in welke stralingsomstandigheden de pomp op de laagst toegestane snelheid werkt. Onder deze omstandigheden moet u de waarde van parameter P0019 controleren om de beschikbare stralingswaarde te bepalen. Zodra deze waarde bekend is, moet deze gelijk zijn aan of iets hoger zijn in parameter P1028.

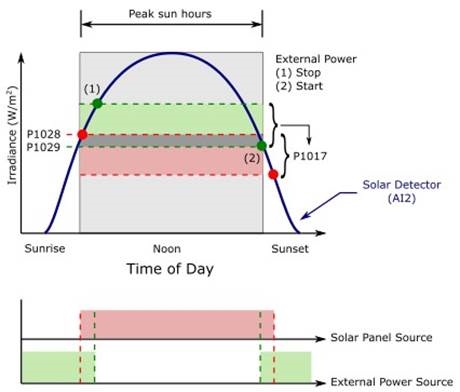

De Solar Detector kan ook worden gebruikt om de externe voeding te automatiseren. De parameter P1029 wordt gebruikt om de digitale uitgang DOx (P0275/P0276/P0277) aan te sturen die is geconfigureerd in 37 en die een externe voeding kan aansluiten.

LET OP! Het gebruik van de Solar Detector is optioneel, maar het gebruik ervan wordt aanbevolen als een meer autonoom systeem gewenst is.

LET OP! Zie de CFW500-KDS accessoire handleiding/installatiegids voor meer informatie over de zonnedetector. De documenten zijn beschikbaar op de WEG-website.

P0236 – AI2 Signaalfunctie
Instelbaar 0 a 18 -> 1 = Geen functie
Standaard instelling applicatie: 1
Bereik:
-> 9 = Functie 2 Applicatie (Zonnedetectie)
-> 10 = Functie 3 Applicatie (Control SP)
Eigenschappen: CFG
Toegangsgroepen via HMI: I/O

Beschrijving:
Deze parameter definieert de functie van de analoge ingang AI2. Selecteer de bijbehorende waarde om de zonnedetectiefunctie in te schakelen.

P1028 – Startwaarde van AI2 inschakelen
Instelbaar 0,00 tot 100,0 %
Standaard instelling applicatie: 0,0 %
Bereik:
Eigenschappen:
CFG Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de stralingswaarde, in % van de analoge ingang AI2, waarmee het systeem kan starten.

P1017 – Afwijkingsstopwaarde van AI2
Instelbaar 0,00 tot 100,0 %
Standaard instelling applicatie: 0,0 %
Bereik:
Eigenschappen:
CFG Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de afwijkingswaarde van de startwaarde (P1028), waarmee het systeem wordt opgedragen te stoppen. d.w.z.: Een waarde van 20,0% in P1028 en 5,0% in P1017, betekent dat het systeem mag starten met waarden van AI2 boven 20,0%, en het systeem wordt opgedragen te stoppen met waarden van AI2 onder 15,0%.

P1029 – Solar Detector Value (AI2) voor Digital Output Actuation (External Power)
Instelbaar 0,00 tot 100,0 %
Standaard instelling applicatie: 0,0 %
Bereik:
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de waarde van de straling, in% van de analoge ingang AI2, die de activering mogelijk maakt van de digitale uitgang die is geconfigureerd met waarde 37 voor de activering van een externe voeding die de fotovoltaïsche generator zal aanvullen.

P1048 – DOx Normaal gesloten
Instelbaar 0 tot 1
Standaard instelling applicatie: 0
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de DOx-werkingsmodus. Waarde "0" (0) voor normaal open contact en waarde "1" (1) voor normaal gesloten contact.

LET OP! In de normaal gesloten modus, als de externe generatoringang al aan is wanneer de Solar Pump Drive wordt ingeschakeld, blijft de uitgang gesloten. De uitgang verandert zijn waarde pas in geopend nadat de instraling boven de minimumlimiet bij P1029 ligt of de run-opdracht van AAN naar UIT gaat.

P1049 – DOx Activeringstijd
Instelbaar 0 tot 65000 s
Standaard instelling applicatie: 0 s
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de DOx-activeringstijd (vertraging) voor de digitale uitgang die moet worden geactiveerd.

Tabel 5.1 – Waarde voor digitale in- en uitgang voor een externe voeding

Figuur 5.3 – Drempels voor zonnepaneel en externe stroombron.

DRUKREGELAAR

Met deze groep parameters kan de gebruiker de bedrijfsomstandigheden van de drukregelaar configureren. De drukregelaar moet de retourdruk van het systeem ontvangen door een druktransducer aan te sluiten op de analoge ingang (AI1) en de pompsnelheid regelen, wanneer de door de gebruiker gedefinieerde druk is bereikt en de zonnestralingsomstandigheden dit toelaten.

P0231 – AI1-signaalfunctie
Instelbaar van 0 tot 18 -> 1 = Geen functie
Standaardinstelling applicatie: 1
Bereik: -> 8 = Functie 1 Applicatie (Druk lezen)
Eigenschappen: CFG
Toegangsgroepen via HMI: I/O

Beschrijving:
Deze parameter definieert de functie van de analoge ingang AI1. Selecteer de bijbehorende waarde om de druk te kunnen lezen.

P0251 – AO1-signaalfunctie
Instelbaar van 0 tot 29 -> 2 = Werkelijke snelheid
Standaardinstelling applicatie: 2
Bereik: -> 21 = Functie 1 Applicatie (AI1 herhalen)
Eigenschappen: CFG
Toegangsgroepen via HMI: I/O

Beschrijving:
Deze parameter definieert de functie van de analoge uitgang AO1. Selecteer de bijbehorende waarde om de AI1-waarde op de AO1 te herhalen.

P1030 – Drukregeling
Standaardinstelling applicatie: 3
Instelbaar 0 = Handmatig
Bereik:
1 = Automatisch
2 = Man/Auto selecteren via DIx
3 = Uitgeschakeld
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de drukregelmodus.

Tabel 5.2 – Opties voor drukregelmodus

P1031 – Schaal druksensor
Instelbaar van 0,0 tot 300,0
Standaardinstelling applicatie: 10,0
Bereik:
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de volledige schaalwaarde van de druksensor die is aangesloten op de analoge ingang 1 (AI1).

PID-drukregelaar
Met deze groep parameters kan de gebruiker de PID-regelaarversterkingen voor de drukregeling configureren.

P1032 – Proportionele versterking PID-druk
Instelbaar van 0,000 tot 32,000
Standaardinstelling applicatie: 1,000
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de waarde van de proportionele versterking van de PID-regelaar voor de drukregeling.

P1033 – Integrale versterking PID-druk
Instelbaar van 0,00 tot 320,00
Standaardinstelling applicatie: 10,00
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de waarde van de integrale versterking van de PID-regelaar voor de drukregeling.

P1034 – Afgeleide versterking PID-druk
Instelbaar van 0,000 tot 32,000
Standaardinstelling applicatie: 0,000
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de waarde van de afgeleide versterking van de PID-regelaar voor de drukregeling.

Slaapmodus
Met deze groep parameters kan de gebruiker het systeem configureren om de pomp te stoppen wanneer de pompmotorsnelheid onder een geprogrammeerde drempelwaarde daalt (lage regelvraag). Hoewel de pompregeling blijkbaar is uitgeschakeld, wordt de uitgangsdruk (regelprocesvariabele) nog steeds bewaakt op wake-up- en/of startniveaucondities door het minimale spanningsniveau (P1022).

P1035 – Pompmotorsnelheid waaronder de zonnepompomvormer naar de slaapmodus gaat
Instelbaar van 0,0 tot 4000,0 [P0209]
Fabrieksinstelling: 0,0 [P0209]
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de waarde van de pompmotorsnelheid waaronder het systeem de pomp stopt en de regeling actief houdt, d.w.z. in slaapstand gaat. Deze conditie wordt alleen geactiveerd wanneer de pomp draait en de snelheid (frequentie) lager is dan de drempelwaarde.

OPMERKING! Een instelling van "0" schakelt de slaapmodus uit, dit betekent dat de pomp wordt gestart of gestopt volgens de status van het commando "Run/Stop".

P1036 – Tijdvertraging voordat de zonnepompomvormer naar de slaapmodus gaat
Instelbaar van 1 tot 65000 s
Standaardinstelling applicatie: 10 s
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de wachttijd waarbij de waarde van de pompmotorsnelheid onder de in P1035 ingestelde waarde moet blijven om de slaapmodus te activeren en de pomp te stoppen.

OPMERKING! Het alarmbericht "A750: Sleep Mode Active" (A750: Slaapmodus actief) wordt gegenereerd op de HMI van de CFW500-omvormer om te waarschuwen dat de zonnepompomvormer in de slaapmodus staat.

P1037 – Afwijking regelprocesvariabele voordat de zonnepompomvormer ontwaakt
Instelbaar van 0,0 tot 300,0
Standaardinstelling applicatie: 0,0
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC

Beschrijving:
Deze parameter definieert de waarde die moet worden verlaagd (directe PID) tot het regelinstelpunt voor het starten van de pomp en het hervatten van de regeling van het pompen. Deze waarde wordt vergeleken met de regelprocesvariabele en, als de waarde van de regelprocesvariabele kleiner is dan deze waarde, wordt de conditie om te ontwaken ingeschakeld.

BEVEILIGINGEN

Met deze groep parameters kan de gebruiker de beveiligingen configureren, zoals droge pomp, maximale druk en minimale druk als droge pompbeschermingen, maximale druk en minimale druk. Als het systeem pompen activeert zonder drukregeling, moeten de tijdparameters P1045 en P1047 op "0" worden ingesteld, zodat de leidingdrukbeveiligingsfuncties uitgeschakeld blijven.

Droge pomp
Met deze groep parameters kan de gebruiker de detectie van een droge pomp configureren om de door de omvormer aangedreven pomp te beschermen.

P1040 – Tijdvertraging voor droge pompfout (F765)
Instelbaar van 0 tot 65000 s
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC
Standaardinstelling applicatie: 0 s

Beschrijving:
Deze parameter definieert de wachttijd met de droge pompconditie actief, voordat de droge pompfout "F765: Dry Pump" (F765: Droge pomp) wordt gegenereerd.

P1041 – Motorsnelheid voor droge pomp
Instelbaar van 0,0 tot 4000,0 [P0209]
Bereik:
Eigenschappen: Toegangsgroepen via HMI: SPLC
Standaardinstelling applicatie: 54,0 [P0209]

Beschrijving:
Deze parameter definieert de drempelwaarde van de pompmotorsnelheid, waarboven de evaluatie van de werkelijke motorstroom om de conditie van de droge pomp te detecteren (P1042) is ingeschakeld.

OPMERKING! Het systeem stopt als er een foutmelding wordt gegenereerd. Een instelling van "0" schakelt de droge pompbescherming uit.

P1042 – Percentage motorstroom voor droge pomp
Instelbaar van 0,0 tot 100,0 %
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC
Standaardinstelling applicatie: 45,0 %

Beschrijving:
Deze parameter definieert de drempelwaarde van het percentage pompmotorstroom, waaronder de conditie van de droge pomp wordt gedetecteerd.

P1043 – Reset droge pomptijd
Instelbaar van 0 tot 720 min
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC
Standaardinstelling applicatie: 0 min

Beschrijving:
Deze parameter definieert de tijd in minuten van de reset tijd van de aandrijving wanneer de droge pomp werd gedetecteerd tot het moment dat de aandrijving wordt gereset.
Als deze parameter is ingesteld op "0", is de automatische reset van de droge pompconditie uitgeschakeld.

OPMERKING! Deze parameter kan de automatische auto-reset die is geprogrammeerd in parameter P0340 beïnvloeden, dus als het nodig is om de foutreset te activeren door de droge pomp, moet u de auto-reset deactiveren door P0340 in te stellen op "0".

Minimale uitgangsdruk
Met deze parametergroep kan de gebruiker de minimale uitgangsdrukdetectie configureren voor pompbescherming die wordt geactiveerd door de CFW500-frequentieomvormer.

P1044 – Minimale uitgangsdruk
Instelbaar van 0,0 tot 300,0
Bereik:
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC
Fabrieksinstelling: 0,0

Beschrijving:
Deze parameter definieert de minimale drukwaarde van het systeem om de conditie van minimale druk te betreden. Naast de druk moet de pompsnelheid gelijk zijn aan de maximale snelheid om een minimale drukconditie te betreden. Deze conditie is om de interferentie van de spanningsregeling te vermijden, die kan ervoor zorgen dat de systeemdruk het gemarkeerde minimum niet bereikt, omdat de zonnestraling niet voldoende is om deze waarde te bereiken, zonder een fout te veroorzaken.

P1045 – Minimale foutdruktijd (F761)
Instelbaar van 0 tot 3200 s
Bereik:
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC
Fabrieksinstelling: 0 s

Beschrijving:
Deze parameter definieert de tijd met de actieve minimale drukconditie om de minimale drukfout (F761) te genereren.

OPMERKING! Het systeem stopt als er een foutmelding wordt gegenereerd. De waarde van deze parameter op "0" schakelt de fout uit.

Maximale uitgangsdruk
Met deze parametergroep kan de gebruiker de maximale uitgangsdrukdetectie configureren voor pompbescherming die wordt geactiveerd door de CFW500-frequentieomvormer.

P1046 – Maximale uitgangsdruk
Instelbaar van 0,0 tot 300,0
Bereik:
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC
Fabrieksinstelling: 10,0

Beschrijving:
Deze parameter definieert de minimale drukwaarde van het systeem om de conditie van maximale druk te betreden.

P1047 – Maximale foutdruktijd (F763)
Instelbaar van 0 tot 3200 s
Bereik:
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC
Fabrieksinstelling: 0 s

Beschrijving:
Deze parameter definieert de tijd met de actieve maximale drukconditie om de minimale drukfout (F763) te genereren.

OPMERKING! Het systeem stopt als er een foutmelding wordt gegenereerd. De waarde van deze parameter op "0" schakelt de fout uit.

REGELINSTELPUNT

Met deze groep parameters kan de gebruiker het toerental of het drukinstelpunt aanpassen dat nodig is om het systeem te laten functioneren. De instelpunten hebben de toerentalreferentiefunctie wanneer de drukregeling is uitgeschakeld/handmatige modus, en hebben de drukinstelpuntfunctie wanneer de drukregeling in automatische regelmodus staat.
De communicatie tussen een instelpunt of een ander instelpunt verloopt via digitale ingangen die zijn geconfigureerd voor de functie.
P1051 – Regelinstelpunt 1
P1052 – Regelinstelpunt 2
P1053 – Regelinstelpunt 3
P1054 – Regelinstelpunt 4
Instelbaar van 0,0 tot 4000,0 [Eng. Un. 1]
Bereik:
Eigenschappen:
Toegangsgroepen via HMI: SPLC
Standaardinstelling applicatie:
P1051 = 60,0
P1052 = 1,5
P1053 = 1,5
P1054 = 1,5

Beschrijving:
Deze parameters definiëren de waarde van het instelpunt in actieve drukmodus (bar) of inactieve drukmodus (Hz/rpm) wanneer de regelinstelpuntbron is geprogrammeerd om te worden via een logische combinatie van digitale ingangen DI3 en DI4 volgens tabel 5.3.

Tabel 5.3 – Waarheidstabel voor regelinstelpunt via logische combinatie van de digitale ingangen DI3 en DI4

OPMERKING!
Deze parameter wordt weergegeven volgens de parameterselectie voor engineering unit 1 (P0510) zonder unit, Hz of rpm. Deze selectie wordt automatisch gemaakt door de applicatie in overeenstemming met de drukregelmodus (P1030) en de engineering unit van het hoofdmenu (P0209).
OPMERKING!
De regelinstelpuntfunctie die wordt bediend door digitale ingangen, wordt geconfigureerd door de parameters P0265 en P0266 in te stellen op 41.

Reset van P1014 (Bedrijfstijd) en P1015 (kWh)
P1059 – Reset P1014 en P1015
Instelbaar 0 = Geen functie
Bereik: 1 = Reset tijdwerking (P1014)
2 = Reset kWh (P1015)
Eigenschappen: CFG
Toegangsgroepen via HMI: SPLC
Standaardinstelling applicatie:

Beschrijving:
Met deze parameter kunnen de parameters P1014 (bedrijfstijd van de CFW500) en P1015 (kWh-teller) worden gereset.
Deze parameters kunnen handig zijn voor het tellen van het aantal maandelijkse of wekelijkse uren dat het systeem in bedrijf is en de gegenereerde kWh.
Zodra parameter P1014 of P1015 is gereset, keert parameter P1059 automatisch terug naar de waarde "0".

HMI-BEWAKING

Met deze parametergroep kan de gebruiker configureren welke parameters worden weergegeven op het HMI-display in de bewakingsmodus.
P0205 – Parameterselectie hoofdmenu
P0206 – Parameterselectie secundair menu
P0207 – Parameterselectie staafdiagram
P0208 – Referentieschaal hoofdmenu
P0209 – Engineering Unit hoofdmenu
P0210 – Decimaal hoofdmenu

OPMERKING! Raadpleeg de programmeerhandleiding van de CFW500-frequentieomvormer voor meer informatie over de HMI-parameters.

LEESPARAMETERS

P1010 – Toepassingsversie zonnepompaandrijving
Aanpasbaar van 0,00 tot 10,00
Bereik:
Eigenschappen: RO
Toegangsgroepen via HMI: SPLC
Standaardtoepassingsinstelling: -

Beschrijving:
Deze parameter geeft de versie aan van de laddertoepassingssoftware die is ontwikkeld voor de zonnepompaandrijving.

P1011 – Stroomvolgingsinstelpunt
Aanpasbaar van 0 tot 1000 V
Bereik:
Eigenschappen: RO
Toegangsgroepen via HMI: SPLC
Standaardtoepassingsinstelling: -

Beschrijving:
Deze parameter toont de huidige waarde van het DC-spanningsinstelpunt dat door het systeem wordt gewijzigd bij het zoeken naar het maximale referentiepunt.

P1012 – Werkelijk drukinstelpunt/snelheid
Aanpasbaar van 0,0 tot 4000,0 [Eng. Un. 1]
Bereik:
Eigenschappen: RO
Toegangsgroepen via HMI: SPLC
Standaardtoepassingsinstelling: -

Beschrijving:
Deze parameter geeft de huidige waarde van het drukinstelpunt of de snelheid weer in functie van de systeemconfiguratie:

• Drukregeling ingeschakeld: de hier weergegeven waarde komt overeen met het systeemdrukinstelpunt dat de drukregelaar probeert te handhaven;
• Drukregeling uitgeschakeld: De hier weergegeven waarde komt overeen met de snelheid in Hz die de aandrijving probeert te bereiken.

LET OP!
Raadpleeg parameter P1030 voor meer informatie over de drukregeling.
LET OP!
Deze parameter wordt weergegeven op basis van de parameterselectie voor technische eenheid 1 (P0510). Deze selectie wordt automatisch gemaakt door de toepassing op basis van de drukregelmodus (P1030) en de technische hoofdeenheid (P0209).

P1013 – Uitgangsdruk
Aanpasbaar van 0,0 tot 300,0
Bereik:
Eigenschappen: RO
Toegangsgroepen via HMI: SPLC
Standaardtoepassingsinstelling: -

Beschrijving:
Deze parameter geeft de waarde weer van de systeemaanvoerdruk die wordt afgelezen via de aansluiting van een druktransducer in de analoge ingang 1.

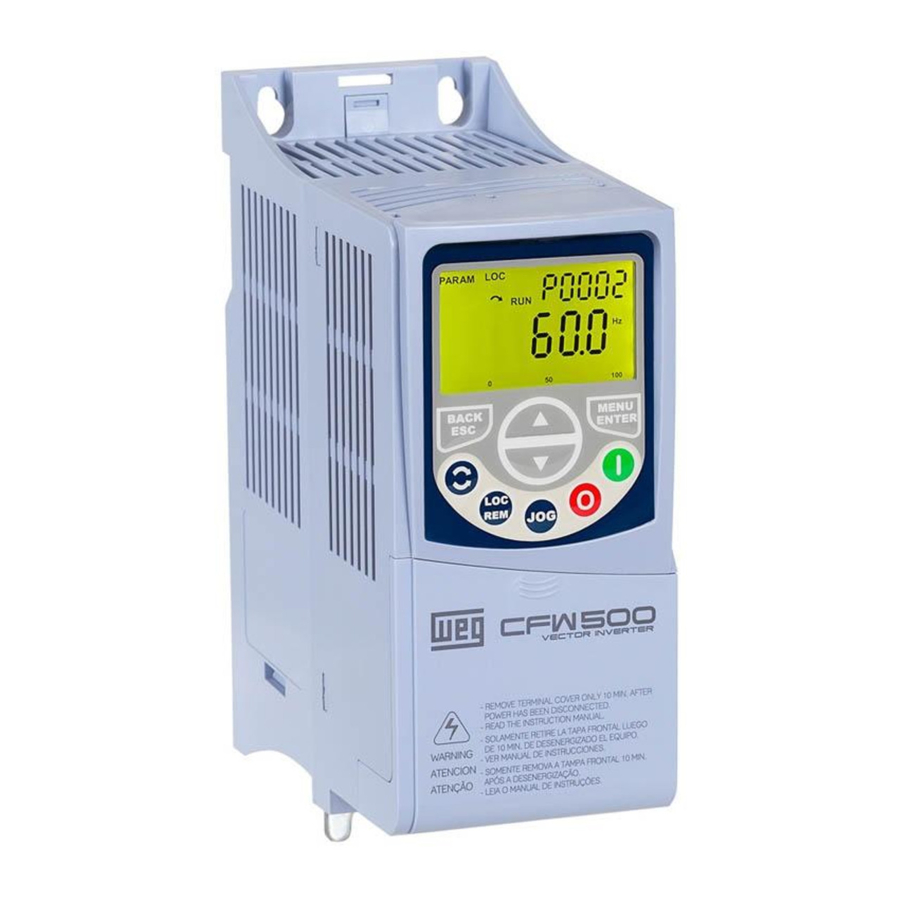

P1014 – Bedrijfstijd CFW500
Aanpasbaar van 0 tot 6500,0 uur
Bereik:
Eigenschappen: RO
Toegangsgroepen via HMI: SPLC
Standaardtoepassingsinstelling: -

Beschrijving:
Deze parameter geeft de bedrijfstijd weer van de pomp die wordt aangedreven door de CFW500.

P1015 – kWh-teller
Aanpasbaar van 0 tot 65000 kWh
Bereik:
Eigenschappen: RO
Toegangsgroepen via HMI: SPLC
Standaardtoepassingsinstelling: -

Beschrijving:
Deze parameter geeft de kWh-waarde weer die door de CFW500 wordt geproduceerd en door de pomp wordt verbruikt.

P1016 – Resterende tijd tot een nieuwe startpoging
Aanpasbaar van 0 tot 3200 s
Bereik:
Eigenschappen: RO
Toegangsgroepen via HMI: SPLC
Standaardtoepassingsinstelling: -

Beschrijving:
Deze parameter geeft de resterende tijd tot een nieuwe startpoging weer, deze uitlezing is gerelateerd aan de aanpassing die is gemaakt aan de tijd tussen starts (P1027).

INSCHAKELEN EN OPSTARTEN

Hieronder staat een stapsgewijze handleiding voor het inbedrijfstellen van een fotovoltaïsch waterpompsysteem met behulp van een WEG CFW500 frequentieomvormer:

1. Controleer of de aansluitingen van de voeding, aarde en besturing correct en veilig zijn;
2. Meet de spanning van de zonnepanelen en controleer of deze binnen het toegestane bereik ligt;
3. Ontkoppel de belastingmotor mechanisch. Als de motor niet kan worden ontkoppeld, zorg er dan voor dat draaien in beide richtingen (met de klok mee of tegen de klok in) geen schade aan de machine of kans op ongelukken veroorzaakt;
4. Schakel de ingang in;
5. Controleer de algemene parameters in de CFW500 (Quick Parameter Reference, pagina 5) en pas de parameters aan aan de technische kenmerken van de waterpomp en de omvormer;
6. Voer de georiënteerde opstartroutine (P0317=1) uit en pas de waarden aan aan de motorkarakteristieken;
7. Schakel over naar de externe modus en start de CFW500 opnieuw;
8. Als u een zonnendetector gebruikt, pas dan de waarden aan aan de hand van de instraling, het percentage om het systeem te starten (P1028) en het percentage om het systeem te stoppen (P1017). Als u geen zonnendetector gebruikt, controleer dan of de tijd tussen de starts (P1027) geschikt is voor uw toepassing. In de vroege ochtend en late namiddag kunnen pogingen tot opeenvolgende starts voorkomen als gevolg van een lage instraling.
9. Als het systeem gestabiliseerd is (na acceleratie) en de MPPT-tracking te traag is, kunt u de waarde van de incrementele snelheid (P1019) geleidelijk verhogen via de HMI.
10. Als het systeem wordt uitgeschakeld door voorbijtrekkende wolken of een extra belasting in de pomp, pas dan het niveau aan om de regelaar voor het wolk-/belastingeffect (P1038) en de versterking van de regelaar (P1039) in te schakelen, en verhoog geleidelijk de versterking van de regelaar voor een snellere respons.

OPMERKING! De omvormer voert een aantal routines uit die betrekking hebben op het laden of downloaden van gegevens (parameterinstellingen en/of SoftPLC). De indicatie van deze routines wordt weergegeven in de balk voor variabele bewaking. Na deze routines, als er geen probleem is, toont het display de bewakingsmodus

Figuur 6.1 – HMI-display bij het inschakelen van de aandrijving

VEILIGHEIDSINSTRUCTIES

Deze handleiding bevat de informatie die nodig is voor het juiste gebruik van de frequentieomvormer CFW500 die wordt toegepast in fotovoltaïsche systemen voor waterpompen.
Het is ontwikkeld om te worden bediend door mensen met de juiste technische training of kwalificatie om dit soort apparatuur te hanteren.

VEILIGHEIDSWAARSCHUWINGEN IN DEZE HANDLEIDING

De procedures die in deze waarschuwing worden aanbevolen, zijn bedoeld om de gebruiker te beschermen tegen overlijden, ernstig letsel en aanzienlijke materiële schade.
LET OP! De procedures die in deze waarschuwing worden aanbevolen, zijn bedoeld om materiële schade te voorkomen.
OPMERKING! De informatie die in deze waarschuwing wordt genoemd, is belangrijk voor een goed begrip en een goede werking van het product.
LET OP! De spanning Voc mag niet hoger zijn dan 410 V voor apparatuur met een nominale spanning van 200 – 240 Vac en 810 V voor apparatuur met een nominale spanning van 380 – 480 Vac om schade aan de frequentieomvormer te voorkomen.

VEILIGHEIDSWAARSCHUWING IN HET PRODUCT

De volgende symbolen zijn aan de producten bevestigd als veiligheidswaarschuwing:
Hoge spanningen aanwezig.

Componenten die gevoelig zijn voor elektrostatische ontladingen. Raak ze niet aan.

Aansluiting van de afscherming op de aarding.

VOORBEREIDENDE AANBEVELINGEN

Alleen personen met voldoende technische training of kwalificatie om dit type apparatuur te bedienen. Deze mensen moeten de veiligheidsinstructies volgen die zijn vastgelegd in de lokale voorschriften. Het niet opvolgen van de veiligheidsinstructies kan leiden tot overlijden en/of schade aan de apparatuur.

OPMERKING! Voor de toepassing van deze handleiding zijn gekwalificeerde personen diegenen die zijn opgeleid en dus geschikt zijn voor: De CFW500 installeren, aarden, van stroom voorzien en bedienen in overeenstemming met deze handleiding en de wettelijke veiligheidsprocedures. Draag beschermende kleding in overeenstemming met de geldende lokale normen. Eerste hulp verlenen.

Open altijd schakelaar Q1 (volgens figuur 3.2 e 3.3 in de sectie Aansluitingen) om de DC-zijde van de fotovoltaïsche modules los te koppelen, voordat u elektrische componenten aanraakt die op het product zijn aangesloten. Wacht minstens tien minuten om de volledige ontlading van de condensatoren te garanderen. Sluit altijd het aardingspunt van de omvormer aan op de beschermingsaarding.

LET OP! De elektronische kaarten hebben componenten die gevoelig zijn voor elektrostatische ontladingen. Raak de componenten of connectoren niet rechtstreeks aan. Raak indien nodig eerst het aardingspunt van de omvormer aan, dat moet zijn aangesloten op de beschermingsaarde, of gebruik een geschikte aardingsband

OPMERKING! Lees deze handleiding aandachtig door voordat u de CFW500 installeert of aansluit.
