Camo Marksman Pro Handleiding
Inleiding
Het CAMO Hidden Deck Fastening System is eenvoudig te gebruiken op behandeld hout, hardhout, cederhout, composiet of PVC-terrasplanken. De volgende instructies delen het eenvoudige installatieproces om een prachtig, bevestigingsmiddelenvrij terrasoppervlak te creëren met behulp van de CAMO Marksman Pro. Het is belangrijk op te merken dat dit een systeem is - CAMO Hidden Fasteners, CAMO Marksman™ Tools en CAMO Driver Bits zijn ontworpen om exclusief samen te werken. Het gebruik van andere gereedschappen of geleiders, bevestigingsmiddelen of bits van andere merken zal de prestaties belemmeren en niet de gewenste resultaten opleveren.
Voordat u begint met de installatie van uw terras, heeft u het volgende nodig:
- CAMO Hidden Fasteners
- CAMO Driver Bit (meegeleverd met CAMO Hidden Fasteners; Grooved Board Driver Bits zijn apart verkrijgbaar)
- CAMO Marksman Pro gereedschap
- Boor (zet de boorsnelheid op de hoogste stand voor maximale aandrijfefficiëntie)
- Optioneel: L-beugels of 2 ½" x #7 CAMO trim head terras schroeven (voor de plank die tegen de structuur aanligt)

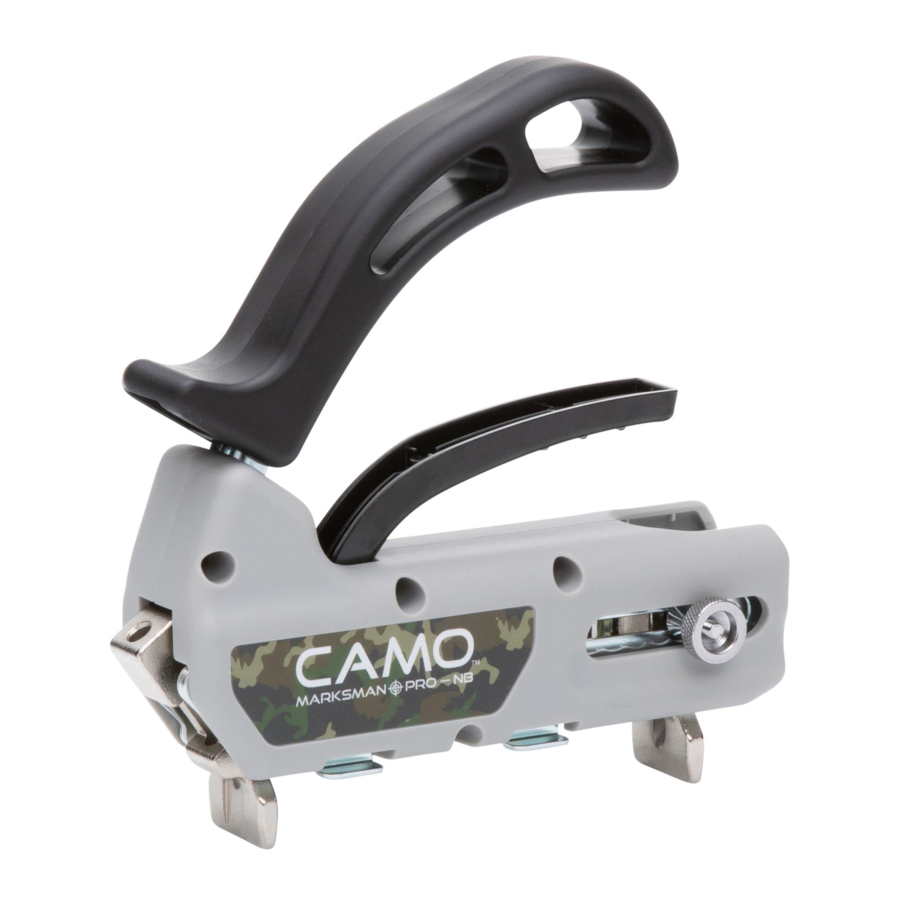

CAMO MARKSMAN PRO SCHEMA
Het is belangrijk om vertrouwd te zijn met de Marksman Pro. Dit gereedschap wordt gebruikt om CAMO-terrasschroeven in de zijkant van de terrasplank en naar beneden in de balk te geleiden. Het kan worden gebruikt op elke 5-1/4" - 5-3/4" brede massieve of gegroefde terrasplank. Voorboren is niet nodig en de Marksman Pro zorgt voor een automatische afstand van 3/16" tussen de terrasplanken.
Het gereedschap aanpassen
Pas de CAMO Marksman Pro aan de planken aan die u gebruikt. Draai de duimknop aan de achterkant van het gereedschap los om de afstandhoudertanden aan te passen aan de breedte van uw terrasplanken. De middelste instelling is geschikt voor de meeste standaard 5-1/4" - 5-3/4" massieve of gegroefde terrasplanken.
De plank die tegen de structuur aanligt
Om te beginnen met de installatie van het terras, legt u de eerste plank die tegen de structuur aanligt op zijn plaats. Als de aanliggende plank parallel loopt aan het huis of een andere structuur, kan het nodig zijn om van voren vast te maken (zie opties hieronder). Indien zo, raden we aan om 2 ½" x #7 CAMO trim head terras schroeven te gebruiken.
U kunt de plank die tegen de structuur aanligt op verschillende manieren vastzetten:
- Bij gebruik van CAMO Hidden Fasteners, legt u de plank die tegen de structuur aanligt op zijn plaats; markeer op elke balk de locatie voor de CAMO-bevestigingsmiddelen die naar de structuur toe worden gedreven aan de buitenrand van de terrasplank; trek de plank weg van de structuur en plaats de Marksman Pro op de gewenste markering aan één uiteinde van de plank en laad één CAMO-terrasschroef in de schroefgeleider aan de buitenrand van de terrasplank. Houd het gereedschap vast en start de schroef ongeveer ½" in de plank. Draai nu de schroef terug en knijp in de triggerhendel om de Marksman Pro te verwijderen. Ga door met dit proces over de gehele lengte van de terrasplank. Zodra u het einde van de plank hebt bereikt, plaatst u de terrasplank opnieuw met de voorgestarte gaten aan de BUITENKANT, waarbij de plank strak tegen de structuur aanligt. Draai nu de CAMO-terrasschroeven terug in de plank. Maak de terrasplank af door de binnenrand van voren vast te maken. We raden aan om 2 ½" x #7 CAMO trim head terras schroeven te gebruiken.
- maak de eerste plank of anderhalve plank van voren vast
- vermijd het vastmaken van de voorkant door L-beugels te gebruiken om de aangesloten plank van onder het terras aan de balken vast te maken.
Zodra u de aangesloten plank hebt vastgezet, gaat u verder met het installeren van de rest van de terrasplanken met behulp van het CAMO System. Het is zo eenvoudig als instellen, laden en aandrijven!
INSTELLEN
Begin aan één uiteinde van de terrasplank, knijp in de triggerhendel van de Marksman Pro en zet het gereedschap over de terrasplank. Laat de triggerhendel los waardoor de
afstandhoudertanden samentrekken en de terrasplank vastgrijpen. Een goed afgesteld gereedschap klemt stevig vast aan de plank. De gereedschapsvoeten moeten plat op het oppervlak van de plank liggen en het gereedschap gecentreerd over de balk.
Met het CAMO Marksman Pro-gereedschap op zijn plaats op de terrasplank, duwt u de terrasplank stevig tegen de vorige plank. De afstandhoudertanden creëren automatisch een opening van 3/16" tussen de planken.
Laden
Met het gereedschap op de plank geplaatst, plaatst u één CAMO Hidden Fastener in de schroefgeleiders aan beide uiteinden van het Marksman Pro-gereedschap.
Opmerking: als het gereedschap niet op de terrasplank is geplaatst, glijden de schroeven uit de schroefgeleiders.
Aandrijven
Zet de boor op de hoogste snelheid. Een boor met een hoog toerental wordt aanbevolen.
Begin aan de buitenrand aan het einde van de niet-vastgemaakte terrasplank (de rand die het verst verwijderd is van de geïnstalleerde terrasplank of aangesloten plank). Voorboren is niet vereist.
De handgreep van de Marksman Pro is niet bedoeld om het gewicht te dragen. Houd de Marksman Pro gewoon vast en begin met boren, waarbij u de boor de hele tijd op volle snelheid laat draaien. De CAMO-schroef is ontworpen om materiaal gedurende ongeveer ½ inch te draaien en uit te boren om splijten te voorkomen. Zodra de schroef is gestart, kunt u de druk voorzichtig verhogen en zal de schroef snel vastbijten en naar huis drijven. Laat de schroef het werk doen. Het forceren van de schroef kan leiden tot paddenstoelvorming of splijten.
Wanneer de schouder van de CAMO Driver Bit de schroefgeleider bereikt, bent u klaar met het indraaien van de schroef. De diepte van het indraaien wordt automatisch ingesteld en u kunt deze niet te ver indraaien.
Zodra u de eerste schroef aan de buitenrand hebt vastgemaakt, herhaalt u dezelfde aandrijfinstructies aan de binnenrand van de plank. Ga door met dit proces over de lengte van de plank totdat de hele plank is geïnstalleerd. Sla geen balken over.
LET OP
Om een goede werking van de CAMO Marksman Pro te garanderen, is het belangrijk om de schroefgeleiders regelmatig te controleren op ophoping van terrasmateriaal. Als er materiaal aanwezig is, gebruikt u het opruimgereedschap om de schroefgeleiders te verwijderen. Als u IPE of een ander dicht terrasproduct installeert, moet u deze actie vaker uitvoeren.
Stompe verbindingen: Volg de aanbevolen afstand- en bevestigingsinstallatiemethoden van de fabrikant van de terrasplank. Afhankelijk van het type terras dat u installeert, kan het nodig zijn om de balk bij de stompe verbinding te blokkeren.
Installaties onder een hoek van 45°: Plaats de Marksman Pro over de rand van de hoge kant van de balk, zodat het bevestigingsmiddel volledig in de balk blijft wanneer het volledig is aangedreven. Het kan handig zijn om de terrasplank te markeren waar deze de balk kruist. Om dit te doen, trekt u een lijn waar ze elkaar kruisen en plaatst u uw Marksman-gereedschap zo dat het midden van de schroefgeleider over de lijn rust. Ga verder met het indraaien van de schroef volgens de bovenstaande instructies. Herhaal dit proces over de lengte van de terrasplank aan beide randen.
Voor het bekijken van een installatievideo of voor meer informatie gaat u naar www.camofasteners.com of neemt u contact met ons op via (800) 968-6245.
