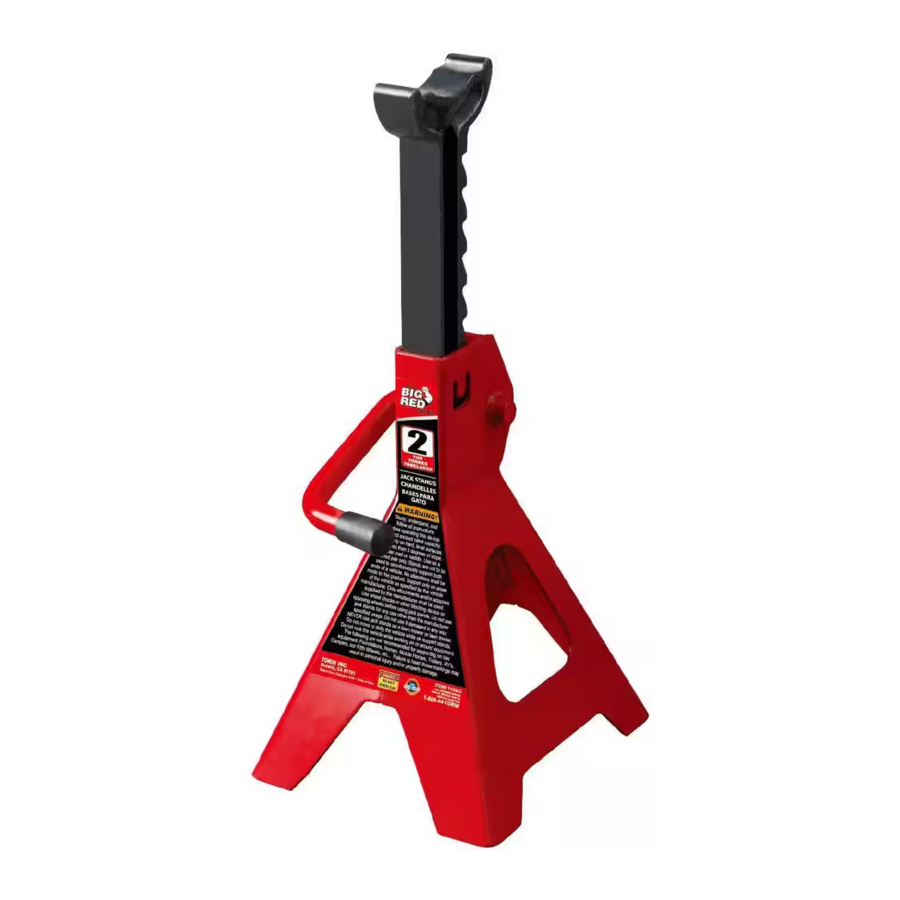

BIG RED JACKS T42002 Handleiding

Vragen, problemen, ontbrekende onderdelen? Neem contact op met onze klantenservice via www.torin-usa.com/support voordat u terugkeert naar uw winkelier.

Lees zorgvuldig en begrijp alle MONTAGE- EN BEDIENINGSINSTRUCTIES voordat u de machine bedient. Het niet naleven van de veiligheidsvoorschriften en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

VEILIGHEIDSMARKERINGEN

1. Bestudeer, begrijp en volg alle instructies voordat u dit apparaat bedient.
2. Overschrijd de nominale capaciteit niet.
3. Gebruik alleen op harde, vlakke oppervlakken met een helling van minder dan 3 graden.
4. Centreer de last op het zadel.
5. Uitsluitend als een gematched paar gebruiken.
6. De standaards mogen niet worden gebruikt om tegelijkertijd beide uiteinden van een voertuig te ondersteunen.
7. Er mogen geen wijzigingen aan dit product worden aangebracht.
8. Ondersteun alleen op delen van het voertuig zoals gespecificeerd door de voertuigfabrikant.
9. Alleen door de fabrikant geleverde hulpstukken en/of adapters mogen worden gebruikt.
10. Gebruik wielkeggen of een ander blokkeerapparaat op de tegenoverliggende wielen voordat u kriksteunen gebruikt.
11. Gebruik de kriksteunen niet voor enig ander gebruik dan het door de fabrikant gespecificeerde gebruik.
12. Niet gebruiken als deze op enigerlei wijze beschadigd is.
13. Gebruik de kriksteunen NOOIT op een grasmaaier of gazontractor.
14. Verplaats het voertuig niet en gebruik geen dolly terwijl het op steunstandaards staat.
15. Schommel het voertuig niet tijdens het werken aan of rond de apparatuur.
16. Het volgende wordt niet aanbevolen voor ondersteuning op deze apparatuur: Funderingen, Huizen, Stacaravans, Aanhangwagens, Campers, Campers, noch Fifth Wheels, enz...
17. Het niet opvolgen van deze markeringen kan leiden tot persoonlijk letsel en/of schade aan eigendommen.

TECHNISCHE SPECIFICATIES

MONTAGE-INSTRUCTIES

Om te voorkomen dat de paal uit de voet wordt verwijderd, gebruikt u een hamer en een platte stempel om het lipje van de krik naar de paal toe te hameren, maar de paal niet aan te raken. Als dezelfde standaards zijn uitgerust met een bout in plaats van het lipje. In dit geval kan de bout naar de paal toe worden gedraaid totdat de bout de bodem raakt.

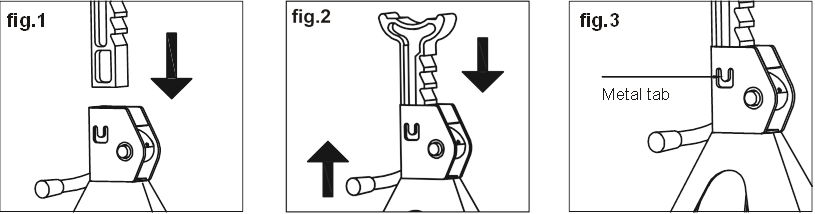

Item: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T46002, T46002-1

1. Installeer de ratelstang in het frame (fig.1) met het rateldeel van de stang uitgelijnd met de vergrendelpal (stopper).
2. Verplaats de ratelstang naar de laagste stand door de vergrendelhendel omhoog te brengen, waardoor de stopper wordt losgelaten en de stang naar beneden wordt geleid (fig. 2).
3. Buig het metalen lipje naar binnen (fig. 3) met behulp van een hamer en een stempel. Dit helpt onbedoelde scheiding van de ratelstang van het basisframe te voorkomen.

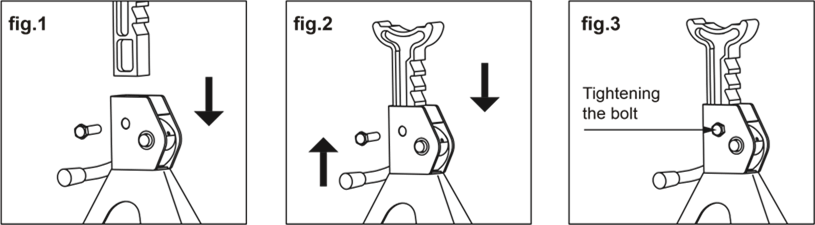

Item: T41202,T41202-1

1. Installeer de ratelstang in het frame (fig.1) met het rateldeel van de stang uitgelijnd met de vergrendelpal (stopper).
2. Verplaats de ratelstang naar de laagste stand door de vergrendelhendel omhoog te brengen, waardoor de stopper wordt losgelaten en de stang naar beneden wordt geleid (fig. 2).
3. Draai de bout (fig. 3) vast met behulp van een sleutel. Dit helpt onbedoelde scheiding van de ratelstang van het basisframe te voorkomen.

BEDIENINGSINSTRUCTIES

• Als de bediener geen vloeiend Engels spreekt, moeten de product- en veiligheidsinstructies worden voorgelezen en besproken met de bediener in de moedertaal van de bediener door de koper/eigenaar of zijn aangewezen vertegenwoordiger, waarbij ervoor wordt gezorgd dat de bediener de inhoud ervan begrijpt.
• Er moet een visuele inspectie worden uitgevoerd vóór elk gebruik van de standaard, waarbij wordt gecontroleerd op abnormale omstandigheden, zoals gebarsten lassen, lekken en beschadigde, losse of ontbrekende onderdelen. Als wordt aangenomen dat de standaard is blootgesteld aan een abnormale belasting of schok, moet de inspectie worden uitgevoerd door een geautoriseerde reparatiefaciliteit.
• Apparatuur die beschadigd of versleten lijkt of abnormaal werkt, moet uit dienst worden genomen.

1. Gebruik op een harde, vlakke ondergrond met een helling van minder dan 3 graden.
2. Til het voertuig op met een geschikte krik.
3. Pas de hoogte aan door aan de ratelstang te trekken.
4. Het gewicht van de vergrendelhendel moet de ratelstang in de gewenste positie vastzetten. Om dit te bevestigen, drukt u gewoon op de vergrendelhendel. Controleer of de ratel is vastgezet voordat u gaat laden.
5. Plaats de kriksteunen voorzichtig zodat de last gecentreerd is op het zadel van de steun.
6. Laat het voertuig langzaam op de steunen zakken.
7. Controleer of het voertuig veilig is voordat u eraan, eromheen of eronder gaat werken. Wanneer het wordt gebruikt om een voertuig te ondersteunen, gebruikt u wielkeggen op alle onopgetilde wielen in beide richtingen om onbedoelde bewegingen te voorkomen.
8. Krik of verplaats het voertuig NIET terwijl de kriksteunen het voertuig ondersteunen.

OM DE LAST TE VERLAGEN

1. Zorg ervoor dat alle gereedschappen, apparatuur en personeel vrij zijn voordat u de last verlaagt.
2. Til met een geschikte krik het voertuig vrij van de steunen.
3. Laat de stopper voorzichtig los en laat de ratel naar de laagste stand glijden.
4. Verwijder de steunen voorzichtig en laat het voertuig vervolgens voorzichtig zakken met het hefwerktuig.

GARANTIE-INFORMATIE

Deze apparatuur valt onder een beperkte garantie van 1 jaar bij gebruik zoals aanbevolen.

Neem voor hulp bij de bediening of de beschikbaarheid van vervangende onderdelen contact op met onze afdeling Onderdelen en Garantie via www.torin-usa.com/support.

We willen graag weten of u zich zorgen maakt over onze producten. Zo ja, bel dan gratis voor onmiddellijke hulp. Voor aanvullende webklantondersteuningsvragen bezoekt u de sectie Klantenservice op: http://www.torin-usa.com.
