HydroTools Solar Reel Handleiding

Inleiding

Volg de instructies zorgvuldig om uw garantie te beschermen en jarenlang probleemloos gebruik te kunnen maken.

Gebruik uw zwembadhoes en haspel op de manier waarvoor ze bedoeld zijn:

• Uw zwembadhoes is geen veiligheidsafdekking
• Verwijder de zwembadhoes en haspel volledig uit het zwembad voordat u gaat zwemmen.
• Bewaar de zwembadhoes niet op de grond in direct zonlicht, omdat dit de levensduur van de hoes verkort en uw gazon kan beschadigen.
• Bedek uw zwembadhoes altijd met de meegeleverde overtrek wanneer deze op de haspel is opgeborgen.

Voorbereiding en montage

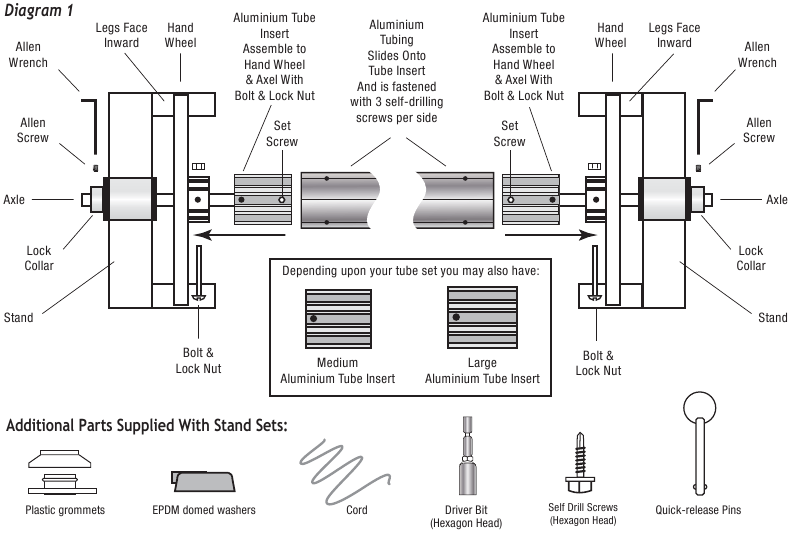

Controleer of u alle onderdelen hebt en monteer ze zoals hieronder afgebeeld:

ONDERDELENLIJST ITEM #87000

De zwembadroller positioneren

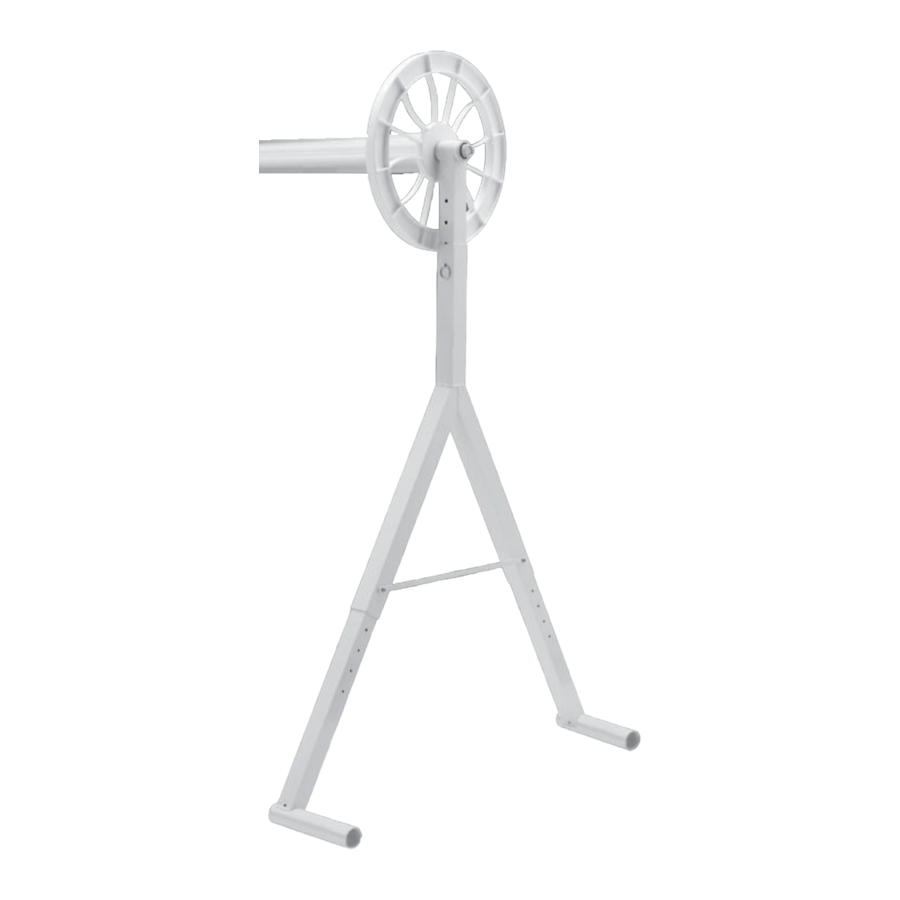

De haspel is ontworpen met 2 verstelbare poten aan elke kant om installatie mogelijk te maken op zwembaden die volledig bovengronds zijn geïnstalleerd, of gedeeltelijk in de grond. Het unieke kenmerk van de poten is dat ze kunnen worden aangepast om over een terrasvormige tuin of op een hellende ondergrond te gaan. Voor cirkelvormige zwembaden moet de roller over het midden van het zwembad worden geplaatst voor de gemakkelijkste bediening bij het verwijderen en terugplaatsen van de hoes. Voor alle andere zwembadvormen moet de roller over het breedste deel van het zwembad worden geplaatst (zie onderstaande diagrammen ter referentie)

Als het verder van het breedste deel van het zwembad moet worden geplaatst, heeft u mogelijk een andere persoon nodig om te helpen bij het aan- en uittrekken van de hoes. De haspel is ontworpen met een verlengde invoer die normaal gesproken van de zwembadwand af gericht is. Deze poten hebben vier (4) gaten met een diameter van 12 mm, dus voor extra stabiliteit kunt u de haspel in zachte grond verankeren met behulp van tentharingen (niet meegeleverd) of op een verharde ondergrond met behulp van een metselwerkanker (niet meegeleverd).

De hoes aanbrengen

Volg de instructies die bij uw zwembadhoes zijn geleverd en breng deze aan op het zwembad voordat u de hoes aan de buis bevestigt. De hoes is gemakkelijker uit uw zwembad te verwijderen als deze op de exacte grootte van het zwembad is bijgesneden. Kleine openingen aan de randen hebben geen invloed op de functie van de zwembadhoes. Sommige zwembadhoezen zijn groter dan de grootte van het zwembad om te voorkomen dat bladeren en vuil in het water terechtkomen. Deze kunnen nog steeds worden gebruikt met een opberghaspel, maar kunnen iets moeilijker te bedienen zijn vanwege de extra weerstand die wordt veroorzaakt door het overtollige materiaal bij het hanteren. De zwembadhoes werkt veel beter op een haspel als de hoes aan elke kant recht is afgesneden tot de smallere breedte van het zwembad. Dit maakt het gemakkelijker om de hoes tussen de zwembadranden te rollen. Probeer het met de hoes bijgesneden tot de maximale grootte en snijd het later kleiner om het gemakkelijker te gebruiken.

De buizenset monteren

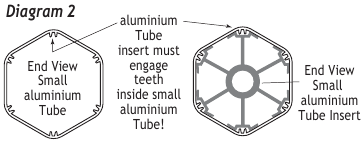

Alle buizensets bestaan uit 6-zijdige zeshoekige aluminium buizen. Er zijn twee diameters van buizen. Om ervoor te zorgen dat het handwiel het haspelsysteem aandrijft en roteert, moet u eerst het handwiel uitlijnen om de aluminium buisinzet in te schakelen. Vervolgens moet u de aluminium buisinzet op de juiste manier uitlijnen om de tanden in de kleine aluminium buis in te schakelen. Zie diagram 2.

Opmerking: er kunnen buispluggen overblijven na de montage van de buizen, afhankelijk van de grootte van de buizenset die u hebt gekocht.

We raden aan dat uw zwembadhaspel minimaal 300 mm breder is dan uw zwembadhoes.

Montage

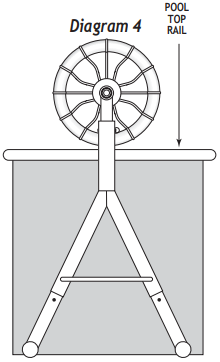

Monteer de eindframes op de hoogte die u nodig hebt voor elke kant van het zwembad. Zie diagram 4

U monteert de aluminium buisinzet op het handwiel en de as door de gaten in alle 3 de onderdelen uit te lijnen. Steek de bout door het gat en draai de bout stevig vast met de borgmoer met behulp van een schroevendraaier. Steek de wiel- en asconstructie door de lager in de staande standaard en zet de borgkraag vast met de meegeleverde inbussleutel en stelschroef. Vervolgens gebruikt u een reeks voorgeboorde gaten, op ongeveer 38 mm en 190 mm van elk uiteinde, om de grote buis met de kleine buis te verbinden. Er zijn gaten voorzien bij elke verbinding. Deze worden later in stap 8 vastgezet met zelfborende roestvrijstalen schroeven en de zeskantige schroevendraaierbit. U kunt de eindbuizen herkennen aan de drie gaten die worden gebruikt om ze in de handwielen te bevestigen. U maakt deze verbinding later in stap 9.

1. Plaats de standaard- en wielconstructies aan de rand van het zwembad waar de haspel zal werken. Zie diagram 4
2. Monteer de buizen losjes aan elkaar. Schuif eventuele overtollige breedte in aangrenzende buizen en verdeel deze zo gelijkmatig mogelijk.
   Opmerking: u moet minimaal 230 mm overlap in elke buis hebben.
3. Gebruik de buizen om de breedte over het zwembad te meten van het plugoppervlak tot het plugoppervlak.

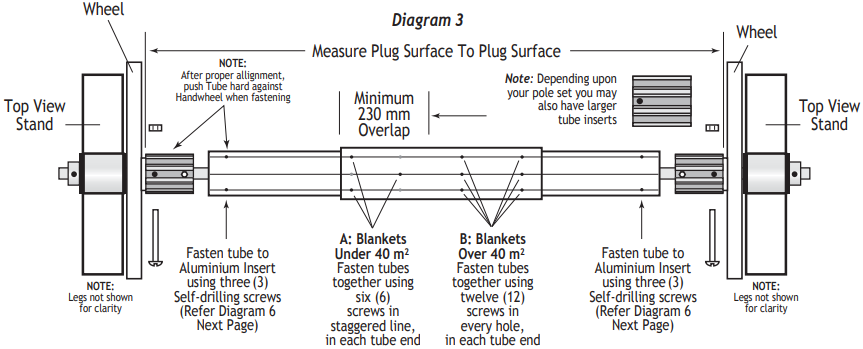

4. Pas de totale lengte van de buisconstructie aan de overspanning aan en zorg voor een minimale overlap van 230 mm. Zie diagram 3


5. Vergrendel de buizen aan elkaar door elke aangrenzende buis in de tegenovergestelde richting te draaien, zodat alle kleine buizen met de klok mee worden gedraaid. Zie diagram 5.

6. Zet elke buis vast met slechts één zelfborende schroef in elke verbinding.
7. Schuif de buisconstructie in het handwiel en de buispluginserts door de buis te duwen totdat deze het wieloppervlak aan elk uiteinde raakt en controleer of deze past. Als het niet past, draai dan slechts één schroef in één verbinding los en pas aan.
8. Als de buislengte correct is, boor en bevestig dan de overige schroeven aan elk uiteinde van de overlappende buizen. U moet zes (6) schroeven hebben op elk buisuiteinde waar een verbinding is. Gebruik voor hoezen van meer dan 40 m² twaalf (12) schroeven per overlappingsverbinding.
9. Zet de buisconstructie in elkaar met het handwiel en de buispluginserts door drie (3) zelfborende schroeven per wieluiteinde te gebruiken. Zorg ervoor dat de aluminium buis hard tegen het handwiel wordt geduwd voordat u de eerste schroef plaatst. Zie diagram 6.

10. Bevestig koorden aan de buizen. Meet langs de buis, 150 mm vanaf elke rand van het zwembad naar het midden toe. Er zijn voldoende bevestigingsmiddelen voor maximaal twaalf (12) koorden om de hoes te bevestigen. Deze hoeven slechts 1000 mm uit elkaar te worden geplaatst, maar we hebben voldoende koord meegeleverd, zodat u er twaalf (12) kunt gebruiken en ze op een geschikte lengte kunnen worden afgesneden, tot 1750 mm. U moet minstens 400 mm meer koordlengte toestaan dan de afstand tussen de hoes en de buis. Markeer de buis met koordposities gelijkmatig verdeeld. Bevestig een zelfborende schroef door een koepelvormige ring bij elke markering op de vlakke kant van de buis tot op 3 mm van vast. Dit is voldoende ruimte om nu het koord onder de ring in een lus te schuiven en beide stukken koord vast te houden, en schroef vervolgens vast totdat het vastzit. Zie diagram 7.

11. Bevestig het koord aan de hoes. De koorden worden met behulp van de plastic grommets aan de hoes bevestigd. Voor rechthoekige zwembaden waar de haspel aan één uiteinde van het zwembad is geplaatst, wordt een enkele grommet 50 mm vanaf de rand van de hoes bevestigd, uitgelijnd met elk koord van de buis. Zie diagram 8.

    Op onregelmatig gevormde zwembaden waar de buis over het zwembad loopt, hebt u twee grommets per koord nodig met een tussenruimte van 50 mm. Zie diagram 9.

    Gebruik een hamer en een stuk zacht hout onder de hoesstof en pons een gat met de meegeleverde wadpons op elke grommetlocatie. Duw het mannelijke grommetonderdeel door het gat. Plaats het vrouwelijke onderdeel in positie en tik zachtjes met een hamer op elkaar. Lus het koord door de enkele of dubbele grommet en knoop het vast met een stevige knoop. Pas de lengte van het koord aan door de schroef op de buis een beetje los te draaien, totdat u het koord kunt verplaatsen en draai het vervolgens vast wanneer de lengte correct is. Variaties in de lengte van het koord hebben invloed op hoe recht de hoes oprolt, dus het is belangrijk om de lengte zorgvuldig aan te passen. Als u test of de hoes op de buis rolt en deze ongelijkmatig rolt, rolt u deze af, past u de lengte van de koorden aan en rolt u deze opnieuw totdat de hoes gelijkmatig rolt.
12. Uw overtrek aanbrengen. De buiskit is geleverd met een beschermhoes voor gebruik wanneer de hoes op de buis is gerold. U maakt de garantie van de meeste zwembadhoezen ongeldig als u deze niet afdekt wanneer deze op een haspel is opgeborgen. Volg de afzonderlijke instructies voor het aanbrengen van de grommets en het bevestigen van koorden aan de overtrek. Zorg ervoor dat u de hoes elke keer bedekt wanneer deze op de buis is gerold.

Veelgestelde vragen

De buis heeft een kleine deuk, heeft dit invloed op de prestaties van de haspel?

• Op voorwaarde dat de buis recht blijft, worden de prestaties niet beïnvloed door een deuk of markering op de buis.

Hoe kan ik de haspel verplaatsen wanneer de hoes erop is opgeborgen?

• Op voorwaarde dat het gewicht binnen uw hefvermogen ligt, kan uw Endurance Reel door twee personen worden opgetild en tijdens het zwemmen van het zwembad worden verplaatst.

Wat als het zwembad aan één kant volledig ingegraven is?

• De haspel is volledig verstelbaar, dus in de meeste gevallen kunt u de hoogte van elke kant aanpassen om de buis horizontaal te maken. Als dit niet mogelijk is, kunt u het uiteinde aanpassen of een ingegraven eindframe kopen.
