Algemene informatie

Over deze handleiding

Lees de veiligheidsinstructies in deze handleiding aandachtig door. Om schade aan het apparaat en het risico op letsel te voorkomen, mag u dit product alleen gebruiken zoals beschreven in de handleiding.
Bewaar de handleiding op een handige plaats, zodat u gemakkelijk informatie over alle functies kunt opzoeken.

U vindt dit symbool voor elk tekstgedeelte dat betrekking heeft op het risico op ernstig letsel of zelfs overlijden bij oneigenlijk gebruik.

U vindt dit symbool voor elk tekstgedeelte dat betrekking heeft op het risico op licht tot ernstig letsel als gevolg van oneigenlijk gebruik.
LET OP!
U vindt dit symbool voor elk tekstgedeelte dat betrekking heeft op het risico op schade aan eigendommen of het milieu.

Beoogd gebruik

Dit product is uitsluitend bedoeld voor privégebruik. Het is ontwikkeld voor de vergrote weergave van dingen in de natuur.

Gebruiksaanwijzing

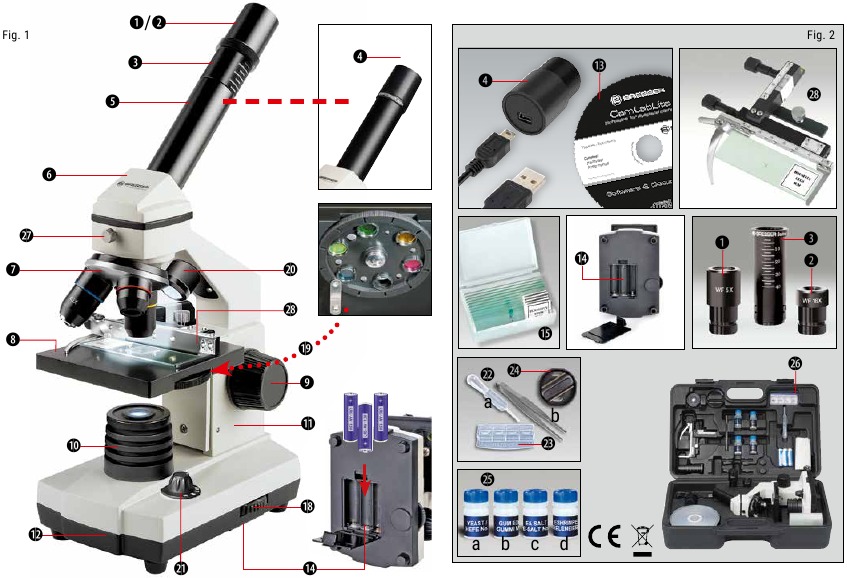

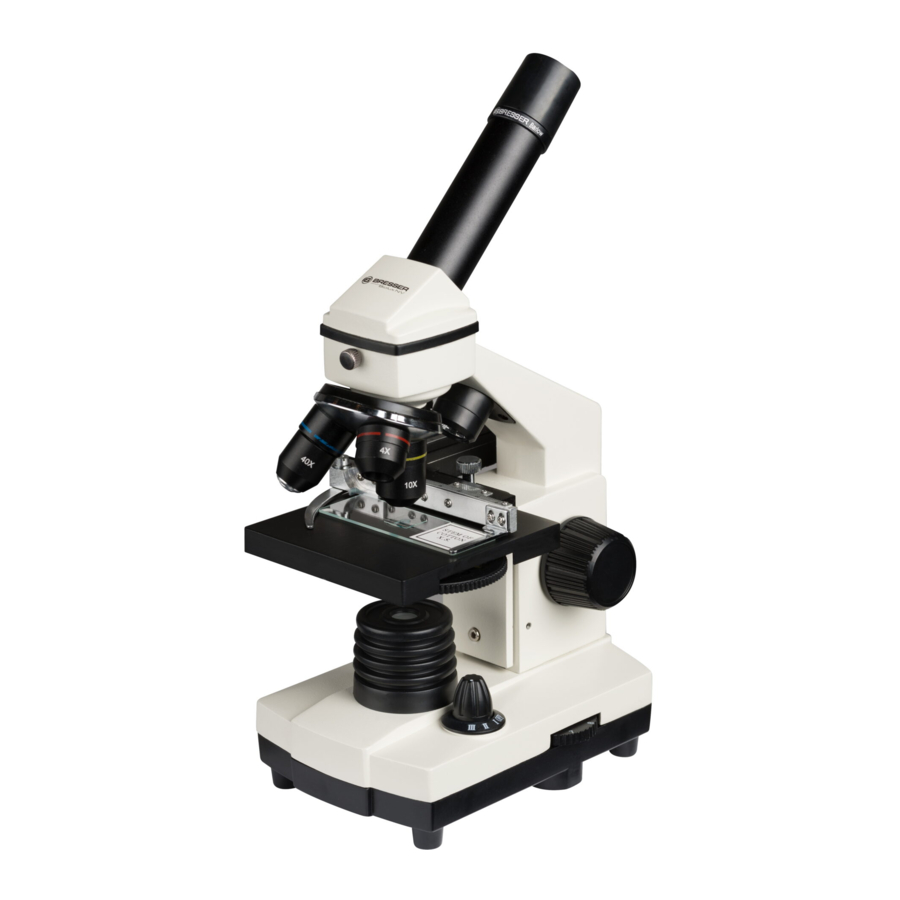

Onderdelenoverzicht

1. 5x WF-oculair
2. 16x WF-oculair
3. Barlowlens
4. MicrOcular (PC-oculair)
5. Oculairhouder
6. Microscoopkop
7. Objectiefrevolver
8. Microscooptafel
9. Scherpstelwiel
10. Ledverlichting (doorgelaten licht)
11. Microscoopbehuizing
12. Microscoopvoet
13. Software
14. Batterijvak (3x AA)
15. 5 preparaatglaasjes, 10 dekglaasjes en 5 preparaten in een plastic doos

18. Dimmer
19. Kleurenfilterwiel
20. Ledverlichting (opvallend licht)
21. Schakelaar opvallend licht/doorgelaten licht
22. Microscoopgereedschap:
    1. Pipet;
    2. Pincet
23. Kweekbak voor pekelkreeftjes
24. MicroCut
25. Preparaten:
    1. gist;
    2. Gommedium (preparaatinsluitmedium);
    3. zeezout;
    4. Eitjes van pekelkreeftjes
26. Transportkoffer
27. Vergrendelschroef
28. Mechanische tafel

Algemeen/locatie

Zorg er eerst voor dat uw microscoop op een stabiele en stevige ondergrond staat.

Elektrische ledverlichting met dimmer

Controleer voor gebruik of de lichtschakelaar (afb. 1, 21) op "off" staat.
De microscoop heeft twee verlichtingseenheden. De verlichting kan van drie soorten zijn. Zet de schakelaar (afb. 1, 21) op „II" om het preparaat van bovenaf te belichten (opvallend licht) of op „I" om het van onderen te belichten (doorgelaten licht). Gebruik de stand „III" om het preparaat gelijktijdig aan opvallend en doorgelaten licht bloot te stellen. De doorgelaten lichteenheid (afb. 1, 10) wordt gebruikt voor transparante preparaten (die op objectglaasjes liggen). Om vaste, niet-transparante preparaten te bekijken, gebruikt u de opvallende lichteenheid (afb. 1, 20). Het gelijktijdig gebruiken van beide vormen van verlichting wordt alleen aanbevolen voor semi-transparante preparaten. Deze werkingsmodus wordt niet aanbevolen voor opvallende lichtpreparaten op objectglaasjes, omdat dit reflectie op het objectglaasje kan veroorzaken.
Gebruik de schakelaar (afb. 1, 21) om de gewenste verlichtingsmodus te selecteren en stel de dimmer in op de gewenste helderheid (afb. 1, 18).
Omdat uw apparaat traploos regelbare verlichting (dimmer) heeft, is een optimale verlichting van het te bekijken object gegarandeerd.

Kleurenfilterwiel

Het kleurenfilter onder de microscooptafel (afb. 1, 19) helpt bij het bekijken van zeer heldere en transparante objecten. Selecteer gewoon de juiste kleur voor het betreffende preparaat. De componenten van kleurloze/transparante objecten (bijv. zetmeeldeeltjes, eencellige preparaten) kunnen zo beter worden herkend.

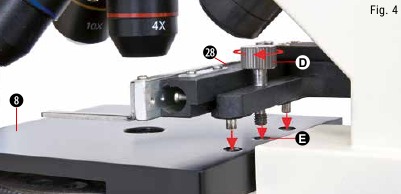

Tafel bevestigen

Er wordt een tafel meegeleverd met uw microscoop (in de koffer, onder de cd). Om deze op de microscoop te installeren, gaat u als volgt te werk:

1. Plaats de tafel (afb. 4, 28) op de microscooptafel (afb. 4, 8) op zodanige wijze dat de bevestigingsschroeven (afb. 4, D) zich boven het middelste schroefgat (afb. 4, E) bevinden.

2. Draai de bevestigingsschroeven stevig vast.

Microscoopopstelling

Het oculair van de microscoop (afb. 1, 6) wordt nu voorbereid voor de eerste observatie.
Draai eerst de schroef (afb. 1, X27) los en draai het oculair in een handige positie.
Begin elke observatie met de laagste vergroting. Plaats de microscooptafel (afb. 1, 8) met de scherpstelknop (afb. 1, 9) in de laagste positie en draai de objectiefrevolver (afb. 1, 7) totdat deze op de laagste vergroting (4x) vergrendelt.
OPMERKING:
Zet eerst de microscooptafel (afb. 1, 8) in de laagste positie voordat u het objectief verwisselt om schade te voorkomen.
Plaats het 5x oculair (afb. 3, 1) in de Barlowlens (afb. 3, 3).
Zorg ervoor dat de Barlowlens volledig in de monoculaire kop is geplaatst (afb. 3, 5).

Observatie

Nadat u de microscoop met de bijbehorende verlichting hebt opgesteld, zijn de volgende principes belangrijk:
Begin elke observatie met een eenvoudige observatie bij de laagste vergroting, zodat het midden en de positie van het te bekijken object scherp in beeld zijn.
Hoe hoger de vergroting, hoe meer licht er nodig is voor een goede beeldkwaliteit.

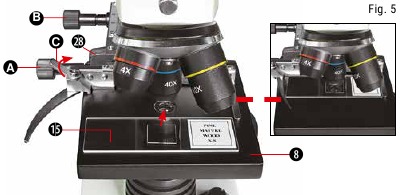

Plaats een permanente glaascultuur (afb. 5, 15) direct onder de microscooplens op de tafel (afb. 5, 8) en klem deze vast op de kruistafel (afb. 5, 28). Schuif hiervoor de hendel (afb. 5, C) opzij. Het te onderzoeken preparaat moet zich direct boven de verlichting bevinden. Zo niet, draai dan aan de twee gekartelde schroeven (afb. 5, A+B) op de mechanische tafel.

TIP:
Op de mechanische tafel (afb. 5, 28) bevinden zich twee gekartelde schroeven (afb. 5, A+B). Ze worden gebruikt om het preparaat nauwkeurig zijwaarts (afb. 5, A) en verticaal (afb. 5, B) te positioneren.

Kijk door het oculair (afb. 1, 1/2) en draai voorzichtig aan het scherpstelwiel (afb. 1, 9) totdat u een scherp beeld ziet.
Nu kunt u een hogere vergroting krijgen door de Barlowlens (afb. 6, 3) langzaam uit de monoculaire houder (afb. 6, 5) te trekken. Met een bijna volledig uitgetrokken Barlowlens wordt de vergroting verhoogd tot 2x.

Voor een nog hogere vergroting kunt u het 16x oculair (afb. 2, 2) in de objectiefrevolver (afb. 1, 7) plaatsen en op een hogere positie (10x/40x) zetten.
TIP:
Afhankelijk van het preparaat leiden hogere vergrotingen niet altijd tot betere beelden.
Bij het veranderen van de vergroting (oculair- of objectieflenswisselingen, het uittrekken van de Barlowlens) moet de scherpte van het beeld opnieuw worden gedefinieerd door aan het scherpstelwiel te draaien (afb. 1, 9).

Te bekijken object – conditie en voorbereiding

Conditie

Met de Barlowlens bijna volledig uitgeschoven kan de vergroting worden verdubbeld. Zowel transparante als niet-transparante preparaten kunnen met deze microscoop worden onderzocht, dat zowel een opvallend als een doorgelaten lichtmodel is. Als ondoorzichtige preparaten worden onderzocht - zoals kleine dieren, plantendelen, weefsel, steen enzovoort - wordt het licht van het preparaat door de lens en het oculair gereflecteerd, waar het wordt vergroot, naar het oog (opvallend lichtprincipe, schakelaarstand I). Als ondoorzichtige preparaten worden onderzocht, gaat het licht van onderaf door het preparaat, de lens en het oculair naar het oog en wordt het onderweg vergroot (doorgelaten lichtprincipe, schakelaarstand II). Veel kleine organismen van het water, plantendelen en fijnste dierlijke componenten hebben nu van nature deze transparante eigenschap, andere moeten dienovereenkomstig worden voorbereid. Is het dat we het door middel van een voorbehandeling of penetratie met geschikte materialen (media) transparant maken of dus dat we fijnste wafels ervan afsnijden (met de hand gesneden, MicroCut) en deze vervolgens onderzoeken. Met deze methoden zal het volgende deel ons vertrouwd maken.

Het maken van dunne preparaatcoupes

Preparaten moeten zo dun mogelijk worden gesneden, zoals eerder vermeld. Er is een beetje was of paraffine nodig om de beste resultaten te bereiken. Een kaars kan voor dit doel worden gebruikt. De was wordt in een kom gedaan en boven een vlam verwarmd. Het preparaat wordt vervolgens meerdere malen in de vloeibare was gedoopt. De was wordt ten slotte uitgehard. Gebruik een MicroCut (afb. 2, 24) of een mes/scalpel (voorzichtig) om zeer dunne plakjes van het object in zijn wasomhulsel te maken.

Wees uiterst voorzichtig bij het gebruik van de messen/scalpels of de MicroCut. Er is een verhoogd risico op letsel door de scherpe randen!
Deze plakjes worden vervolgens op een objectglaasje gelegd en afgedekt met een ander.

Het maken van een eigen preparaat

Leg het object dat moet worden geobserveerd op een objectglaasje en geef met een pipet (afb. 8, 22a) een druppel gedestilleerd water op het object (afb. 8).
Zet een dekglaasje (in elke goed gesorteerde hobbywinkel verkrijgbaar) loodrecht aan de rand van de waterdruppel, zodat het water langs de rand van het dekglaasje loopt (afb. 8). Laat nu het dekglaasje langzaam over de waterdruppel zakken.

TIP:
Het meegeleverde gommedium (afb. 2, 25b) wordt gebruikt om permanente glaasculturen te maken. Voeg het toe in plaats van gedestilleerd water. Het gommedium hardt uit, zodat het preparaat permanent aan het objectglaasje is bevestigd.

Experimenten

Als u al vertrouwd bent geraakt met de microscoop, kunt u de volgende experimenten uitvoeren en de resultaten onder uw microscoop observeren.

Krantenafdruk

Objecten:

1. klein stukje papier uit een krant met delen van een afbeelding en enkele letters
2. soortgelijk stukje papier uit een geïllustreerd tijdschrift

Gebruik uw microscoop op de laagste vergroting en gebruik de voorbereiding van de krant. De letters die worden gezien, zijn afgebroken, omdat de krant op ruw, inferieur papier is gedrukt. Letters van de tijdschriften zien er gladder en completer uit. De afbeelding van de krant bestaat uit veel kleine punten, die er enigszins vuil uitzien. De pixels (rasterpunten) van het tijdschrift zien er scherp uit.

Textielvezels

Objecten en accessoires:

1. Draden van verschillende soorten textiel: Katoen, lijn, wol, zijde, Celanese, nylon enz..
2. Twee naalden

Elke draad wordt op een objectglaasje gelegd en gerafeld met behulp van de twee naalden. De draden worden bevochtigd en afgedekt met een dekglaasje. De microscoop is afgesteld op een lage vergroting. Katoenvezels zijn van plantaardige oorsprong en zien er onder de microscoop uit als een plat, gedraaid volume. De vezels zijn dikker en ronder aan de randen dan in het midden. Katoenvezels bestaan voornamelijk uit lange, ingeklapte buizen. Linnenvezels zijn ook van plantaardige oorsprong; ze zijn rond en lopen in een rechte lijnrichting. De vezels glanzen als zijde en vertonen talloze zwellingen aan de vezelpijp. Zijde is van dierlijke oorsprong en bestaat uit vaste vezels met een kleinere diameter in tegenstelling tot de holle plantaardige vezels. Elke vezel is glad en zelfs matig en heeft het uiterlijk van een kleine glazen staaf. Wolvezels zijn ook van dierlijke oorsprong; het oppervlak bestaat uit overlappende hoesjes, die er gebroken en golvend uitzien. Vergelijk, indien mogelijk, wolvezels van verschillende weverijen. Bekijk daarbij het verschillende uiterlijk van de vezels. Experts kunnen er het land van herkomst van wol aan bepalen. Celanese wordt, zoals de naam al zegt, kunstmatig vervaardigd door een lang chemisch proces. Alle vezels vertonen harde, donkere lijnen op het gladde, glanzende oppervlak. De vezels rimpelen zichzelf/kreukelen na het drogen in dezelfde toestand. Observeer de gemeenschappelijke kenmerken en verschillen.

Pekelkreeftjes

Accessoires:

1. Eitjes van pekelkreeftjes (afb. 2, 25d)
2. Zeezout (afb. 2, 25c)
3. Kweekbak voor pekelkreeftjes (afb. 2, 23)
4. Gist (afb. 2, 25a)

Eieren en garnalen zijn niet geschikt voor menselijke consumptie.

1. De levenscyclus van de pekelkreeft
   De pekelkreeft of artimia salina heeft voor wetenschappers een ongebruikelijke en interessante levenscyclus. De eieren van het vrouwtje komen uit zonder dat een mannelijke garnaal ze hoeft te bevruchten. De resulterende babygarnalen zijn allemaal vrouwelijk. Onder ongebruikelijke omstandigheden, zoals wanneer een moeras wordt drooggelegd, kunnen de eieren mannelijke garnalen produceren. Deze mannetjes bevruchten de eieren van het vrouwtje, wat resulteert in een specifiek type eieren. Deze worden wintereieren genoemd en hebben een dikke schaal ter bescherming. Ze zijn behoorlijk robuust en kunnen het droogvallen van het moeras of meer overleven, waardoor de dood van de hele garnalenpopulatie tot wel tien jaar in een vorm van winterslaap veroorzaakt. De eieren komen uit zodra de juiste omgevingsomstandigheden weer ontstaan. De meegeleverde eieren (afb. 2, 25d) zijn van dit type.
2. Het uitkomen van de pekelkreeft
   Om de garnaal uit te laten komen, is het essentieel om eerst een zoutoplossing te hebben die geschikt is voor de behoeften van de garnaal. Vul een halve liter regen- of zoet water in een bak. Laat het ongeveer dertig uur staan. Omdat water na verloop van tijd verdampt, is het een goed idee om een tweede bak met dergelijk water zesendertig uur te laten staan. Zodra het deze tijd heeft gestaan, giet u de helft van het meegeleverde zeezout in een van de bakken (afb. 2, 25c) en roert u totdat het is opgelost. Giet er vervolgens wat van in de kweekbak voor pekelkreeftjes (afb. 2, 23). Voeg een paar eieren toe en sluit het deksel. Zet het ergens met veel licht, maar niet in de directe zon. De temperatuur moet ongeveer 25°C zijn. De garnalen komen bij deze temperatuur in twee of drie dagen uit. Mocht er in deze periode water verdampen, vervang het dan uit de tweede bak.
3. De pekelkreeft onder de microscoop
   Wat uit het ei komt, staat bekend als een naupliuslarve. Gebruik de pipet (afb. 2, 22a) om er een paar op een objectglaasje te leggen voor onderzoek. Ze zullen zich in de oplossing bewegen met behulp van hun haarachtige ledematen. Verwijder er dagelijks een paar uit de bak voor onderzoek onder de microscoop. Als u dit doet en de foto's die met de MicrOcular zijn gemaakt opslaat, hebt u een naadloze registratie van de levenscyclus van de garnaal. U kunt het bovenste deksel van de bloedende plant van de garnaal verwijderen en het hele ding onder de microscoop plaatsen. De larven zullen in zes tot tien weken volwassen worden, afhankelijk van de omgevingstemperatuur. U zult al snel een hele generatie pekelkreeftjes hebben gefokt die zich voortdurend voortplanten.
4. Uw pekelkreeftjes voeren
   Om ze in leven te houden, moeten pekelkreeftjes af en toe worden gevoerd. Dit moet zorgvuldig gebeuren, omdat overvoeding ervoor zorgt dat het water stagneert en de garnalen vergiftigt. Voeren kan het beste met droge gist in poedervorm (afb. 2, 25a). Geef ze om de dag een beetje. Als het water donkerder wordt, betekent dit dat het stagneert. Als dit het geval is, verwijder dan de garnalen en plaats ze in een verse zoutoplossing.

MicrOcular-installatie

OPMERKING:
De MicrOcular werkt alleen zonder de meegeleverde Barlowlens. De vergrotingsinstelling wordt gewijzigd door de MicrO-cular te gebruiken en moet opnieuw worden ingesteld door opnieuw scherp te stellen.
Verwijder de Barlowlens (afb. 6, 3) en het oculair dat momenteel in gebruik is uit de oculairhouder (afb. 6, 5) en vervang ze door de MicrOcular (PC-oculair) (afb. 7, 4) zoals in illustratie 7 in de houders (afb. 7, 5)

OPMERKING:
Sluit de MicrOcular en pc nog niet aan. Doorloop de onderstaande items in volgorde.

Installatie en gebruik van de software

De software installeren

U vindt de opnamesoftware voor Win 7/8.1/10 op de cd. Dubbelklik op het exe-bestand en volg de instructies in de installatiemanager. Het is niet nodig om een specifiek stuurprogramma te installeren. De camera wordt automatisch herkend door geschikte Windows-besturingssystemen.

Afbeeldingen vastleggen

Verbind de camera met uw pc. Start de software „CamLabLite" en activeer de MikrOkularHD in de cameralijst van de software. Schakel de microscoop in en plaats een monster met goed contrast op de microscooptafel. Kijk door het oculair en gebruik de laagste vergroting om op het monster scherp te stellen. Plaats nu de camera zoals hierboven beschreven. Normaal gesproken is slechts een lichte nieuwe scherpstelling nodig om een scherp beeld van uw monster in de softwarepreview te zien. De softwarepreview toont altijd het volledige beeld. Let op: de camera toont een kleiner beeld dan te zien is in het oculair, wat normaal is. Kies eventueel een andere vergroting op de microscoop om het beeld van de camera aan te passen.
U kunt afbeeldingen en video opslaan door op de knop „Snap" (één afbeelding) of „record" (video) te klikken. De map voor het opslaan van bestanden en de taalinstellingen van de software kunnen worden aangepast. Klik op de knop om het optiemenu te openen. Kies de resolutie van de camera in het vervolgkeuzemenu „Live". De resolutie van de opname wordt dienovereenkomstig aangepast. De helderheid van de afbeelding wordt automatisch aangepast. Voor de beste resultaten past u de microscoopverlichting aan tot maximale helderheid. Om de belichtingstijd individueel aan te passen, verwijdert u het vinkje bij „Auto Exposure" en kiest u een andere belichtingstijd in "Exposure target".
Voor een goed resultaat kunt u verdere waarden aanpassen via het menu „Color Adjustment". Afhankelijk van het exacte model van uw camera, kunnen bepaalde menupunten in de software inactief zijn als ze niet door de camera-hardware worden ondersteund.
TIP:
Om de MikrOkular op lange termijn te gebruiken, raden we aan om deze altijd op dezelfde USB-poort aan te sluiten.

De MicrOcular gebruiken

Voorbereiding

1. Schuif een preparaat onder uw microscoop en stel erop scherp.
2. Verwijder het oculair en de Barlowlens uit de oculairhouder en de stofkap van uw MikrOkular en installeer deze in plaats van de Barlowlens in de oculairhouder.
3. Start uw pc als u dat nog niet hebt gedaan en sluit uw MikrOkular aan op de USB-poort van uw computer.

Verzorging en onderhoud

Koppel het apparaat los van de stroomvoorziening voordat u het schoonmaakt (verwijder batterijen)!
Gebruik alleen een droge doek om de buitenkant van het apparaat schoon te maken.
OPMERKING:
Gebruik geen reinigingsvloeistof om schade aan de elektronica te voorkomen.
Reinig de lenzen (oculair en/of lens) alleen met een zachte en pluisvrije doek (bijv. microvezel).
OPMERKING:
Oefen niet te veel druk uit op de doek om krassen op de lenzen te voorkomen.
Om hardnekkiger vuil te verwijderen, bevochtigt u de reinigingsdoek met een brillenreinigingsmiddel en veegt u de lenzen voorzichtig af.
Bescherm het apparaat tegen stof en vocht! Laat het apparaat na gebruik - vooral in situaties met een hoge luchtvochtigheid - korte tijd acclimatiseren, zodat het achtergebleven vocht kan verdampen.

Probleemoplossing

Specificaties

Systeemvereisten (PC Ocular)
PC met dual core processor (2,8 GHz minimum) of hoger; Besturingssysteem Windows 7/8/10; 4 GB RAM minimum; 2 GB vrije HDD-ruimte minimum; vrije USB 2.0-poort; CD/DVD-station.

Vergrotingstabel

Algemene waarschuwing

Bij het werken met dit apparaat worden vaak gereedschappen met scherpe randen en punten gebruikt. Bewaar dit apparaat en alle accessoires en gereedschappen daarom op een plaats die buiten het bereik van kinderen ligt. Er is GEVAAR VOOR LETSEL!

Dit apparaat bevat elektronische componenten die werken via een stroombron (batterijen). Laat kinderen niet zonder toezicht achter bij het gebruik van het apparaat. Gebruik het apparaat alleen zoals beschreven in de handleiding, anders loopt u het RISICO op een ELEKTRISCHE SCHOK.

Stel het apparaat niet bloot aan hoge temperaturen. Gebruik alleen de aanbevolen batterijen. Sluit het apparaat of de batterijen niet kort en gooi ze niet in het vuur. Overmatige hitte of onjuiste behandeling kan een kortsluiting, brand of explosie veroorzaken.
Houd batterijen buiten het bereik van kinderen! Zorg ervoor dat u de batterijen correct plaatst. Lege of beschadigde batterijen kunnen brandwonden veroorzaken als ze in contact komen met de huid. Draag indien nodig geschikte handschoenen ter bescherming.

Gebruik alleen de aanbevolen batterijen. Vervang zwakke of lege batterijen altijd door een nieuwe, complete set batterijen met volledige capaciteit. Gebruik geen batterijen van verschillende merken of met verschillende capaciteiten. De batterijen moeten uit het apparaat worden verwijderd als het lange tijd niet is gebruikt.
De fabrikant is niet aansprakelijk voor schade die verband houdt met onjuist geïnstalleerde batterijen.

Kinderen mogen het apparaat alleen onder toezicht van een volwassene gebruiken. Houd verpakkingsmateriaal (plastic zakken, elastiekjes, enz.) buiten het bereik van kinderen! Er is RISICO OP VERSTIKKING!

Kinderen mogen geen toegang hebben tot de meegeleverde chemicaliën en vloeistoffen. Drink de chemicaliën niet op. Was de handen na gebruik grondig met stromend water. In geval van contact met de ogen of mond, grondig spoelen met water. In geval van pijn onmiddellijk een arts raadplegen en de stoffen meenemen.
OPMERKING!
Demonteer het apparaat niet. Neem in geval van een defect contact op met uw dealer. Hij neemt contact op met het Servicecentrum en kan het apparaat indien nodig ter reparatie opsturen.
