Tramontina AP1000T, AP1500T handleiding

WAARSCHUWING

• Lees de instructies zorgvuldig door. Bedieners moeten bekend zijn met de bedieningselementen en het juiste gebruik van de apparatuur.
• Gebruik de trimmer altijd met de beschermkap (beschermende rand). De beschermkap is een veiligheidsvoorziening voor de bediener. Op de beschermkap is het snijblad gemonteerd dat de lengte van de nylondraad beperkt en overbelasting en het daaruit voortvloeiende doorbranden van de motor voorkomt.
• Het gebruik van de apparatuur zonder de beschermkap, of met een nylondraad die de aanbevolen diameter overschrijdt, maakt de garantie ongeldig.
• Controleer voordat u de apparatuur inschakelt of de elektrische spanning van de trimmer is ingesteld in overeenstemming met de lokale elektrische spanning.

BASISVEILIGHEIDSREGELS

• Deze apparatuur is niet bedoeld voor gebruik door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of mensen (inclusief kinderen) die niet over de nodige ervaring en kennis beschikken, tenzij ze zijn opgeleid om de apparatuur te gebruiken of onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.
• Gebruik deze apparatuur niet in de buurt van anderen, vooral kinderen en huisdieren. Houd de trimmer buiten het bereik van kinderen wanneer deze niet in gebruik is.
• Laat kinderen of mensen die niet bekend zijn met de instructies de trimmer niet gebruiken. Lokale regelgeving kan de leeftijd van de bediener beperken.
• Kinderen moeten onder toezicht staan, zodat ze niet met de apparatuur spelen.
• Laat onervaren mensen de trimmer niet gebruiken, tenzij ze eerst de gebruiksaanwijzing hebben gelezen. Laat kinderen de trimmer niet gebruiken. Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen of schade aan andere mensen en hun eigendommen.
• Voordat u het gras gaat trimmen, verwijdert u alle stenen, takken, stronken of andere objecten die de nylondraad kunnen breken of ervoor kunnen zorgen dat deze verstrikt raakt.
• Draag tijdens het werk altijd stevige, gesloten schoenen, een lange broek en een veiligheidsbril. Gebruik de apparatuur niet op blote voeten of met sandalen.
• Gebruik de trimmer niet in de regen of op nat gras, en gebruik hem altijd overdag of met goede verlichting.
• Til de trimmer niet op terwijl deze draait. Als u hem moet optillen, zorg er dan voor dat de nylondraad zich aan de andere kant van de bediener bevindt.
• Wees voorzichtig om letsel te voorkomen door het mes dat wordt gebruikt om de nylondraad te beperken, dat zich op de beschermkap van de trimmer bevindt. Schakel de motor pas in als uw handen en voeten zich veilig uit de buurt van de snij-inrichting bevinden.
• Gebruik de trimmer nooit als de veiligheidsvoorzieningen niet in perfecte staat zijn. Gebruik de apparatuur niet als de veiligheidsvoorzieningen beschadigd zijn.
• Inspecteer de stroomkabel regelmatig. Splits nooit stroomkabels. Als het netsnoer beschadigd is, moet het worden vervangen door een erkende technische dienst of een gekwalificeerd persoon om het risico op elektrische schokken te voorkomen. Probeer de stroomkabel achter de trimmer te laten lopen en altijd aan de kant waar het gras al is gemaaid.
• Voor elk onderhoud, reiniging, transport, opslag en/of afstelling, schakelt u de motor van de trimmer uit, trekt u de stekker van de stroomkabel uit het stopcontact en wacht u tot de nylondraad volledig tot stilstand is gekomen.
• Als de apparatuur op een ongebruikelijke manier trilt, moet deze onmiddellijk worden gecontroleerd.

Haal de stekker uit het stopcontact wanneer:

• U de apparatuur onbeheerd achterlaat;
• Voordat u obstakels verwijdert;
• Voordat u de apparatuur controleert, reinigt of onderhoudt;
• De apparatuur op een ongebruikelijke manier begint te trillen;
• De apparatuur een obstakel zwaar heeft geraakt. Controleer in dit geval de apparatuur en repareer deze indien nodig.

Om de veiligheid te garanderen, moet dit product worden gebruikt met een stroombron die voldoet aan ANBR5410, die een aardlekschakelaar (GFCI) vereist met een stroomsterkte van minder dan 30 mA. Het doel van dit apparaat is om de gebruiker te beschermen tegen het risico van elektrische schokken (raadpleeg een elektricien)

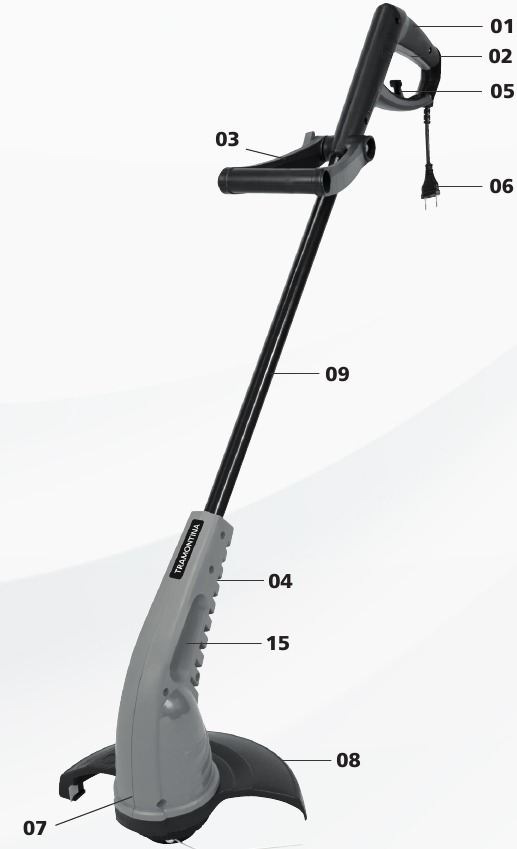

BELANGRIJKSTE ONDERDELEN

1. Handgreep
2. Schakelaar
3. Handvat
4. Openingen voor ventilatie
5. Klem
6. Stekker
7. Body
8. Beschermkap
9. Metalen as
10. Nylondraad
11. Spoelafdekking
12. Spoelbehuizing
13. Begrenzingsmes
14. Spoel
15. Draaggreep

TECHNISCHE KENMERKEN

• Alle nylondraadtrimmers worden vervaardigd volgens de IEC 60335-norm.
• Product gecertificeerd door Inmetro (Braziliaans instituut voor metrologie, kwaliteit en technologie) volgens OCP-0034, NCC, veiligheid, verplicht.
• Klasse II-apparatuur, aarding niet vereist.

SYMBOLEN

Schakel de stekker uit en trek deze uit het stopcontact voordat u de apparatuur afstelt en reinigt, of als het netsnoer gedraaid of beschadigd is	Draag een veiligheidsbril	Dubbele isolatie
Houd het netsnoer uit de buurt van bewegende delen	Stel de apparatuur niet bloot aan vocht of regen	Wacht tot alle machineonderdelen volledig tot stilstand zijn gekomen voordat u ze aanraakt
Houd mensen en kinderen uit de buurt van de gevarenzone die ongeveer 15 meter (16 yards) is

MONTAGE VAN DE APPARATUUR

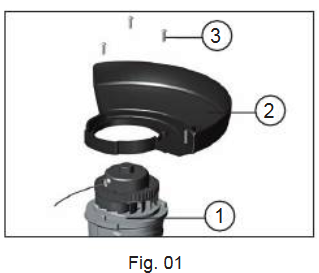

Beschermkap - Afb. 01

Monteer de beschermkap (2) op de body (1) door de drie pinnen op de body in de inkepingen op de beschermkap te steken en deze met de drie schroeven (3) vast te zetten.

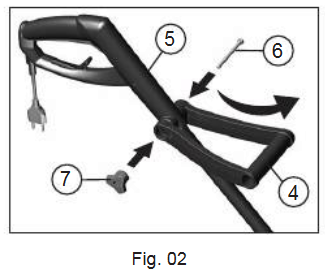

Handvat - Afb. 02

Bevestig het handvat (4) aan de greep (5), met de kromming zoals afgebeeld. Stel de gewenste hoek in en steek de bout (6) in het handvat (4). Bevestig de knop (7) aan de andere kant en draai deze vast totdat deze vastzit. De bout kan aan de linker- of rechterkant worden gemonteerd.

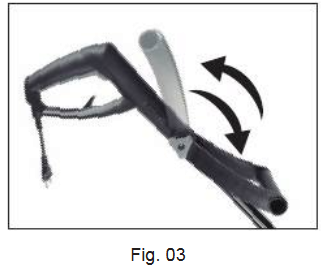

Handvat afstellen - Afb. 02 en 03

Om de positie van het handvat (4) aan te passen, draait u de knop (7) los, stelt u de gewenste positie in en draait u de knop (7) weer vast.

Het gebruik van de apparatuur zonder de beschermkap (beschermende rand) maakt de garantie ongeldig.

BEDIENING EN GEBRUIK

Lees de gebruikers- en onderhoudshandleiding zorgvuldig door voordat u de apparatuur gebruikt.
Controleer voordat u de apparatuur inschakelt of de elektrische spanning van de trimmer is ingesteld in overeenstemming met de lokale elektrische spanning.

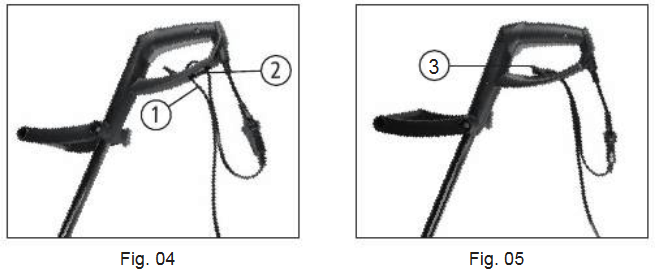

Voor uw veiligheid en om te voorkomen dat de stroomkabel tijdens het gebruik wordt losgekoppeld van de stekker, buigt u de kabel (1) en voert u deze door de opening (2), [Afb. 04], en plaatst u deze vervolgens in de klem (3), [Afb. 05], en sluit u pas daarna de stroomkabel aan op de stekker van de grastrimmer.

De trimmer moet met beide handen worden gebruikt. Zet de greep met één hand vast en het handvat met de andere hand.
Houd de schakelaar tijdens het gebruik constant ingedrukt en vermijd schommelingen in de rotatie van de motor.
Om de trimmer uit te schakelen, laat u de schakelaar los.
Een geschikt verlengsnoer is van fundamenteel belang voor het veilige en efficiënte gebruik van de apparatuur. Tabel 1 geeft de aanbevolen afmetingen van het te gebruiken verlengsnoer op basis van de lengte en de spanning van het elektriciteitsnet.

De afmeting van de elektrische kabel moet in overeenstemming zijn met tabel 01:

Gebruik
Houd de schakelaar ingedrukt en til de trimmer ongeveer 3 cm van de grond. Beweeg de trimmer in deze positie langzaam van de ene kant naar de andere om het gras te trimmen.
Gebruik de trimmer nooit zonder de beschermkap of als deze beschadigd is, aangezien de beschermkap helpt om de motor te koelen, de lengte van de nylondraad beperkt en een veiligheidsvoorziening is voor de bediener.
Een interval van 2 minuten wordt aanbevolen na 15 minuten continu gebruik, om een langere levensduur van de motor te garanderen en overbelasting te voorkomen.

Deze apparatuur wordt aanbevolen voor incidenteel (huishoudelijk) gebruik voor gazons tot 100 vierkante meter, voor contouren, randen en hoeken. Het oppervlak kan groter of kleiner zijn, afhankelijk van de gebruiksomstandigheden van de apparatuur: grassoort, hoogte van het gras, temperatuur, luchtvochtigheid, enz.

Overbelast de trimmer niet door hem op lang gras te gebruiken. Voer indien nodig verschillende trimbeurten uit, beginnend bovenaan en geleidelijk lager trimmend. Niet gebruiken op vochtig of nat gras.

ONDERHOUD

Voor elk onderhoud of bewakingshandeling moet de elektrische kabel worden losgekoppeld van het stopcontact.

De spoel vervangen

Houd de spoelbehuizing (1) vast en draai de spoelafdekking (2) tegen de klok in [Afb. 06].

Verwijder de gebruikte spoel (3) en plaats de nieuwe spoel, zodat de draad door de opening in de spoelafdekking gaat [Afb. 07].

Plaats vervolgens de gemonteerde bovenklep en spoel (4) terug door deze tegen de spoelbehuizing (1) te drukken en deze met de klok mee te draaien totdat u hem op zijn plaats hoort klikken [Afb. 08].

De nylondraad opnieuw laden

Gebruik alleen nylondraad met de aanbevolen diameter van 1,8 mm en een lengte van 8 meter.

De spoel kan als volgt worden herladen
Plaats de draad in de spoelopening (1) volgens afbeelding [Afb. 09].

Wikkel de draad in de richting die wordt aangegeven door de pijl op de haspel (2), [Afb. 10] zo gelijkmatig mogelijk, met inachtneming van de aanbevolen maximale lengte van 8 meter.

Vervangende onderdelen

Het wordt aanbevolen dat vervangende onderdelen en nylondraadspoelen van hetzelfde merk en model van Tramontina zijn. De draad die in de spoelen wordt gebruikt, is specifiek voor dit doel.

Nylondraad afstellen

Handmatig
Terwijl u de spoelknop (1) ingedrukt houdt [Afb. 11], trekt u de nylondraad naar het begrenzingsmes op de beschermkap. Laat vervolgens de spoelknop en de nylondraad los, zodat de spoel automatisch kan worden aangepast aan de behuizing.

Automatisch
Met de motor in werking drukt u de spoelknop lichtjes tegen de grond [Afb. 12,]. De overtollige draad wordt afgesneden door het begrenzingsmes (2), [Afb. 11] wanneer de trimmer wordt bediend.

ZORG NA GEBRUIK

• Koppel de trimmer na gebruik altijd los van het stopcontact.
• Wanneer de trimmer niet in gebruik is, moet deze buiten het bereik van kinderen worden bewaard.
• Vervang de nylondraad nooit door een draad die niet door Tramontina is gespecificeerd.
• Gebruik nooit metaal om de nylondraad te vervangen.
• Houd de ventilatieopeningen van de motor altijd schoon.
• Reinig de trimmer na gebruik met een natte doek of borstel.
• Giet nooit water op de trimmer.
