EINHELL GC-EL 3024 E Handleiding

Veiligheidsvoorschriften

Bij het gebruik van apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Lees alle veiligheidsvoorschriften en instructies. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Algemene instructies

• Lees de volledige gebruiksaanwijzing aandachtig door. Maak uzelf vertrouwd met de bedieningselementen en het gebruik van het gereedschap.
• Alle personen (inclusief kinderen) die, om redenen van fysiek, zintuiglijk of mentaal vermogen of onervarenheid of gebrek aan kennis, niet in staat zijn om dit apparaat veilig te gebruiken, mogen het apparaat niet zonder toezicht of zonder instructie van of door een verantwoordelijke persoon gebruiken. Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Laat kinderen nooit het gereedschap gebruiken.
• Laat nooit andere personen die niet bekend zijn met de gebruiksaanwijzing het gereedschap gebruiken. Neem contact op met uw lokale overheidsinstanties voor informatie over de minimumleeftijd voor het bedienen van het gereedschap.
• Gebruik het gereedschap nooit wanneer er mensen – vooral kinderen – of huisdieren in de buurt zijn.
• De gebruiker is verantwoordelijk voor alle ongevallen of gevaren die worden veroorzaakt door derden of hun eigendommen.

Voorbereiding

• Draag altijd stevig schoeisel en een lange broek bij het gebruik van het gereedschap.
• Draag nooit loszittende kleding of sieraden. Deze kunnen in de zuigopening worden getrokken. Rubberen handschoenen en antislipschoenen worden aanbevolen bij het werken in de openlucht. Draag een haarnetje als u lang haar hebt.
• Draag een veiligheidsbril tijdens het werken.
• Gebruik een stofmasker bij het werken aan stoffige klussen
• Controleer altijd het gereedschap, de stroomkabel en de verlengkabel voordat u het gereedschap gebruikt. Gebruik het gereedschap alleen als het in goede staat verkeert en op geen enkele manier beschadigd is. Beschadigde onderdelen moeten onmiddellijk worden vervangen door een gekwalificeerde elektricien.
• Gebruik het gereedschap nooit als een van de veiligheidsvoorzieningen of beschermkappen beschadigd is of als veiligheidsaccessoires zoals deflectors en/of grasopvanginrichtingen ontbreken.
• Gebruik bij het werken in de openlucht alleen verlengkabels die zijn goedgekeurd voor gebruik in de openlucht. Verlengkabels moeten een minimale doorsnede hebben van 1,5 mm² . De stekkerverbindingen moeten spatwaterdicht zijn.

Gebruik

• Laat de stroomkabel altijd achter het gereedschap slepen.
• Als de stroomkabel of verlengkabel beschadigd is, trek dan de stekker uit het stopcontact. RAAK DE KABEL NOOIT AAN VOORDAT DE STEKKER UIT HET STOPCONTACT IS GETROKKEN.
• Draag het gereedschap niet aan de stroomkabel.
• Trek altijd de stekker uit het stopcontact:
  • wanneer het gereedschap niet wordt gebruikt, wanneer het wordt getransporteerd of wanneer u het zonder toezicht achterlaat.
  • wanneer u het gereedschap controleert, reinigt of verstoppingen verwijdert.
  • wanneer u reinigings- of onderhoudswerkzaamheden aan het gereedschap wilt uitvoeren of accessoires wilt vervangen.
  • nadat het gereedschap in aanraking is gekomen met vreemde voorwerpen of u ongebruikelijke trillingen opmerkt.
• Gebruik het gereedschap alleen bij daglicht of in goed verlichte omstandigheden.
• Onderschat de betrokken krachten niet. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht bewaart.
• Vermijd indien mogelijk het gebruik van het gereedschap op nat gras.
• Zorg ervoor dat u een stabiele basis hebt, vooral bij het werken op hellingen.
• Loop altijd. Ren nooit.
• Houd de ventilatieopening altijd schoon.
• Richt het stofzuiger-/blaasgat nooit op personen of dieren.
• De machine mag alleen op redelijke tijdstippen van de dag worden gebruikt, d.w.z. niet in de vroege ochtend of late avond, wanneer het hinderlijk is voor andere mensen. De toegestane gebruikstijden die door de plaatselijke autoriteiten zijn gespecificeerd, moeten in acht worden genomen.
• De machine moet worden gebruikt op de laagst mogelijke motorsnelheid die nodig is om het werk uit te voeren.
• Verwijder alle vreemde voorwerpen met een hark en borstel voordat u met blaaswerkzaamheden begint.
• Als de omstandigheden stoffig zijn, maak het oppervlak dan een beetje vochtig of gebruik een sproeierhulpstuk.
• Gebruik de verlenging van het blaasmondstuk over de volledige lengte, zodat de luchtstroom dicht bij de grond kan werken.
• Let op kinderen, huisdieren, open ramen enz. en blaas de vreemde voorwerpen veilig weg van hen.

Onderhoud en opslag

• Controleer of alle moeren, bouten en schroeven goed zijn vastgedraaid om er zeker van te zijn dat de machine in een veilige werkconditie verkeert.
• Controleer de afvalzak regelmatig op tekenen van slijtage en vervorming.
• Gebruik alleen originele accessoires en reserveonderdelen.
• Vervang versleten of beschadigde onderdelen onmiddellijk voor uw eigen veiligheid.
• Elektrisch gereedschap moet op een droge plaats worden bewaard wanneer het niet in gebruik is.
• Als de netkabel voor dit apparaat beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Het gereedschap kan worden aangesloten op elk stopcontact (met 230 V AC) dat is uitgerust met een zekering van 10 A of hoger. Het stopcontact moet worden beveiligd door een aardlekschakelaar (a.l.s.). De bedrijfsstroom mag niet hoger zijn dan 30 mA.

Verklaring van de waarschuwingssymbolen op de apparatuur (zie afb. 10)

Fog.10

1. Lees de gebruiksaanwijzing voordat u het gereedschap gebruikt.
2. Gebruik het gereedschap niet in de regen of sneeuw. Stel het gereedschap niet bloot aan natte omstandigheden.
3. Houd alle andere personen uit de gevarenzone.
4. Draag een veiligheidsbril en oorkappen.
5. Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u reinigings- of onderhoudswerkzaamheden uitvoert.
6. Draaiende delen. Houd uw handen en voeten uit de buurt van alle openingen.

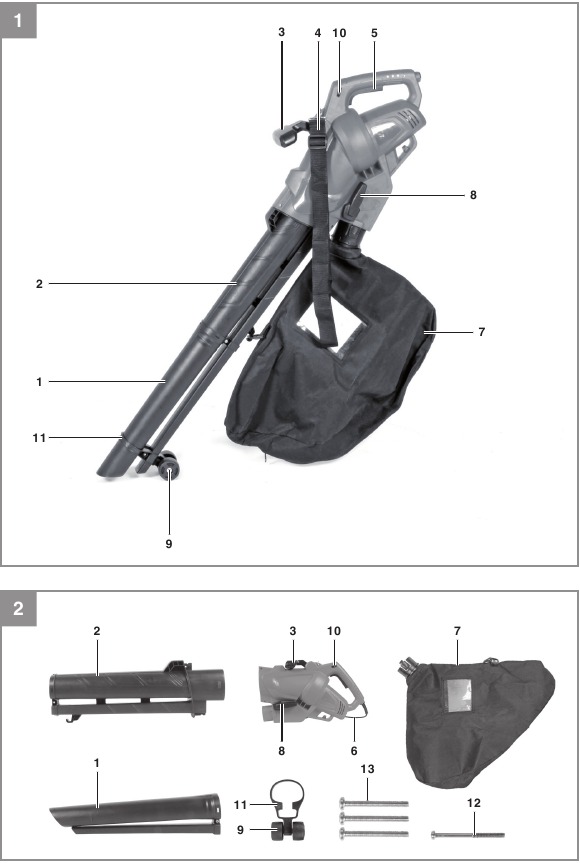

Indeling en meegeleverde artikelen

Indeling

(afb. 1/2)

1. Voorste zuigbuis
2. Achterste zuigbuis
3. Extra handgreep
4. Harnas
5. Aan/uit-schakelaar
6. Stroomkabel
7. Afvalzak
8. Keuzeschakelaar voor blazen/zuigen
9. Wielen
10. Snelheidsregelaar
11. Wielsteun
12. Lange schroef (1x)
13. Korte schroef (3x)

Meegeleverde artikelen

Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en op vertoon van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Originele gebruiksaanwijzing

Correct gebruik

De tuinbladblazer is uitsluitend ontworpen voor het verwerken van bladeren en tuinafval zoals gras en kleine takken. Elk ander gebruik is verboden.

De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

A C-motor: 230-240 V~ / 50 Hz
Vermogen: 3000 watt
Nullasttoerental n_0: 7000-13500 min^-1
Veiligheidsklasse: II /
Luchtsnelheid: 240 km/u
Zuigvermogen: 650 m³/u
Inhoud van de opvangzak: ca. 40 l
Geluidsvolume L_WA: 100,3 dB (A)
K-onzekerheid: 3 dB(A)
Geluidsdrukniveau L_pA: 86,3 dB (A)
Trilling a_hv : 2,765 m/s²
K-onzekerheid: 1,5 m/s²
Gewicht: 3,3 kg

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-arm trillingen als de apparatuur over een langere periode wordt gebruikt of niet correct wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur aansluit op het elektriciteitsnet, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de gegevens van het elektriciteitsnet.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur uitvoert.

De zuigbuis monteren

(afb. 3a-3e)

• Steek de voorste en achterste zuigbuis in elkaar (afb. 3a)

  en zet vast met de schroef (afb. 3b/ onderdeel 13).

• Schuif nu de complete zuigbuis in het motorhuis (afb. 3c)

  en zet vast met de schroeven (afb. 3d/onderdeel 13).

• Schuif de wielsteun (afb. 3e/onderdeel 11) zo ver op de voorste zuigbuis tot aan de aanslag (afb. 3e/onderdeel A) en zet vast met de schroef (afb. 3e/onderdeel 12).


Let op: Houd er rekening mee dat de twee vacuümbuizen altijd aan elkaar moeten worden bevestigd voordat ze op het motorhuis worden gemonteerd, en dat ze nooit uit elkaar mogen worden gehaald wanneer ze zijn gemonteerd!

De opvangzak monteren

(afb. 4-5)

Hang de haak aan de zuigbuis (afb. 4/onderdeel 2).

Schuif vervolgens de opvangzak over de aansluiting op het motorhuis; hij grijpt correct aan wanneer hij een hoorbare klik maakt (afb. 5).

De extra handgreep monteren

Zwenk de extra handgreep in de richting van de pijl zoals weergegeven in afb. 6.

Start de apparatuur pas op als deze volledig is gemonteerd. Controleer altijd de stroomkabel op beschadigingen voordat u hem start. De apparatuur mag alleen worden gebruikt als de kabel in perfecte staat verkeert.

Bediening

De riem op maat maken

(afb. 1)

Pas de lengte van de draagriem (4) zo aan dat de vacuümbuis net de grond vrijmaakt. De geleiderollen (9) aan de onderkant van de zuigbuis helpen u om de zuigbuis op de grond te manoeuvreren.

Het gereedschap aansluiten op de stroomvoorziening en inschakelen

(afb. 7-8)

Het gereedschap kan worden aangesloten op elk stopcontact (met 230 V wisselstroom) dat is uitgerust met een zekering van 10A of hoger. Het stopcontact moet worden beveiligd door een aardlekschakelaar (e.l.c.b.). De bedrijfsstroom mag niet hoger zijn dan 30 mA.

• Steek de stekker van het gereedschap in de stekker van het netsnoer (verlengstuk).
• Zet het netsnoer vast met de huls op het gereedschap, zoals weergegeven (afb. 7).

• Om in te schakelen, drukt u op de On/Off switch (5) (Aan/Uit-schakelaar).

• Om uit te schakelen, laat u de On/Off switch (5) (Aan/Uit-schakelaar) los.

De bedrijfsmodus selecteren

Zuigen

(afb. 9)

Draai de hendel (afb. 9/onderdeel 8) volledig naar positie A. U kunt dit zowel doen wanneer het apparaat stilstaat als terwijl het draait.

Blazen

(afb. 9)

• Draai de hendel (afb. 9/onderdeel 8) volledig naar positie B. U kunt dit zowel doen wanneer het apparaat stilstaat als terwijl het draait.
• Richt de luchtstroom naar voren en loop langzaam om bladeren of tuinafval op een hoop te blazen of om moeilijk bereikbare plaatsen schoon te maken.
•
  Maak de opvangzak leeg voordat u gaat blazen. Anders kan het materiaal dat is opgezogen eruit vallen.

De opvangzak en het voorfilter legen

(afb. 1)

Maak de opvangzak (7) tijdig leeg. Wanneer de zak zwaar beladen is met materiaal, wordt het zuigvermogen aanzienlijk verminderd. Deponeer organisch afval op een composteerplaats.

• Schakel het gereedschap uit en trek de stekker eruit.
• Open de ritssluiting op de opvangzak (7) en schud het materiaal eruit.
• Sluit de ritssluiting op de opvangzak (7) weer.

Snelheidsregeling

(afb. 1)

Het apparaat is uitgerust met een elektronische snelheidsregelaar. Om deze te gebruiken, draait u de speed controller (snelheidsregelaar) (afb. 1/onderdeel 10) naar de gewenste stand. Gebruik het apparaat alleen met de snelheid die daadwerkelijk nodig is en laat het niet sneller draaien dan nodig is.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of diens klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas hem schoon met perslucht op lage druk.
• We raden u aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen.
• Nadat u de opvangzak heeft uitgeschud, keert u hem binnenstebuiten en maakt u hem grondig schoon om schimmel en onaangename geuren te voorkomen.
• U kunt zeep en water gebruiken om een sterk vervuilde opvangzak schoon te maken.
• Wrijf met een stuk droge zeep over de rits wanneer de rits moeilijk te openen of te sluiten is.
• Reinig de zuig-/blaasbuis met een borstel bij tekenen van vuil en aanslag.
• Vuil en aanslag kunnen de schakelaar (blazen/zuigen) moeilijker te bedienen maken als gevolg van het materiaal dat van de grond opwervelt. Wanneer dit gebeurt, schakelt u de schakelaar gewoon een paar keer heen en weer, waardoor hij weer normaal aanvoelt.

Onderhoud

• Mochten er zich problemen voordoen met het gereedschap die verder gaan dan de hierboven genoemde, laat dan alleen een erkende professional of een klantenservicebedrijf een inspectie uitvoeren.
• Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Reserveonderdeelnummer van het benodigde onderdeel

Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Gids voor het oplossen van problemen

Service-informatie

We hebben bekwame servicepartners in alle landen die op het garantiebewijs staan vermeld. Hun contactgegevens zijn ook te vinden op het garantiebewijs. Deze partners helpen u graag met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!

Registreer in geval van defecten of storingen het probleem op internet op www.Einhell-Service.com.
Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Heeft de apparatuur ooit gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?
  Beschrijf deze storing.

Garantie

Om een claim onder de garantie in te dienen, registreert u het defecte apparaat op: www.Einhell-Service.com.
