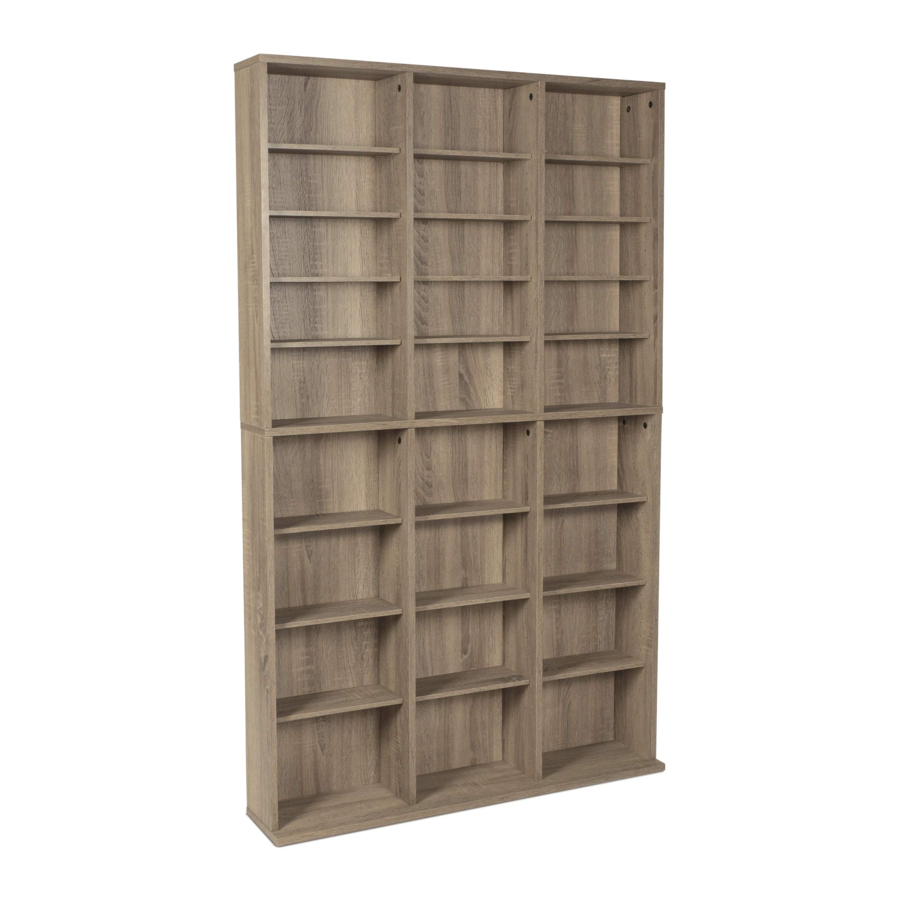

Atlantic Oskar 756 Handleiding

Montagetips

Maak uzelf vertrouwd met de instructies en alle onderdelen.
Zorg ervoor dat alle onderdelen in de doos zitten en in goede staat zijn.
Monteer het product op de open platte doos of een kleed om het product en uw vloer te beschermen.
Voor sommige zware producten is een tweede persoon nodig om te helpen bij de montage. Het gebruik van elektrisch gereedschap wordt niet aanbevolen.

Onderhoudsinstructies:
Gebruik elektrostatische stofdoeken om meubels schoon te maken. Zet geen hete of koude containers direct op het meubeloppervlak.

Laat kinderen nooit op meubels klimmen of met meubels spelen. Plaats geen gewicht dat zwaarder is dan de aanbevolen belasting op het meubeloppervlak. Wees voorzichtig bij het verplaatsen van meubels. Meubels kunnen kantelen als ze verkeerd worden verplaatst. Onjuiste behandeling kan leiden tot snijwonden en laceraties. Niet installeren op een hellend oppervlak.

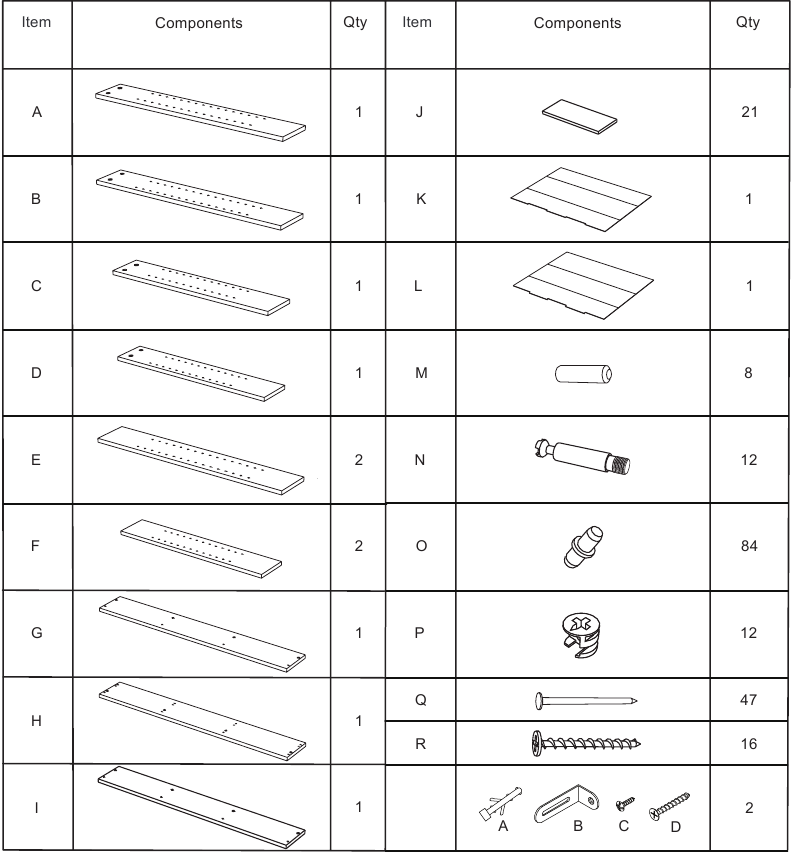

Onderdelenlijst

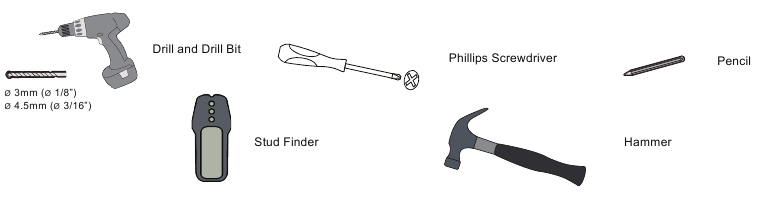

Benodigde gereedschappen (niet inbegrepen)

Montageoverzicht

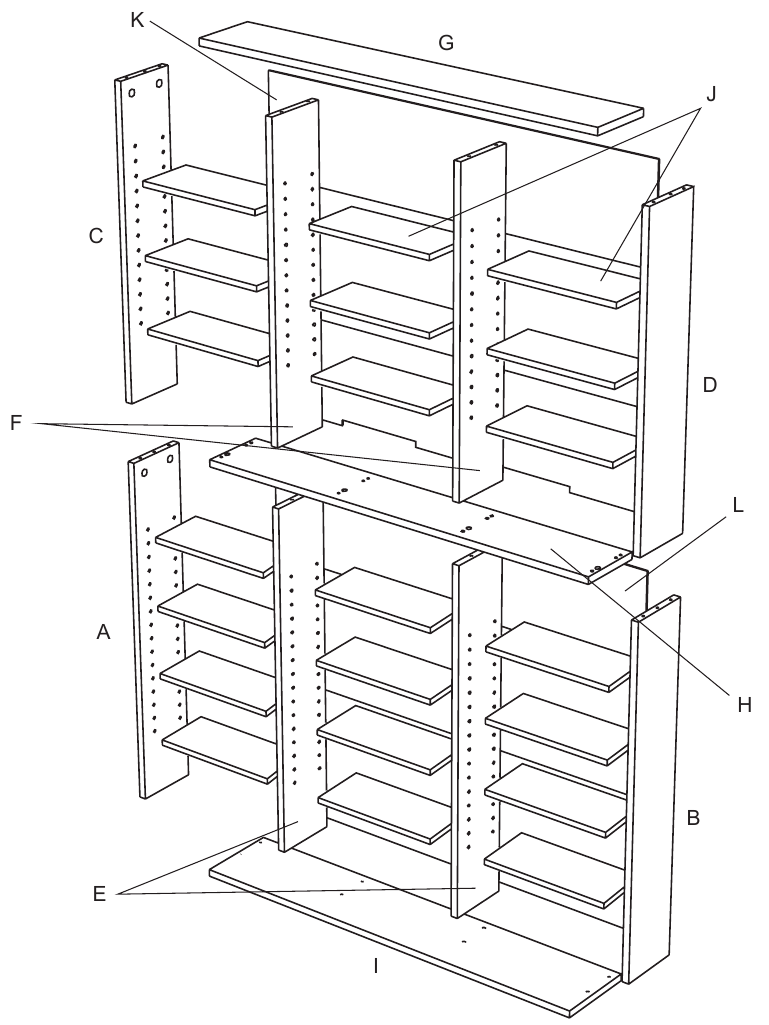

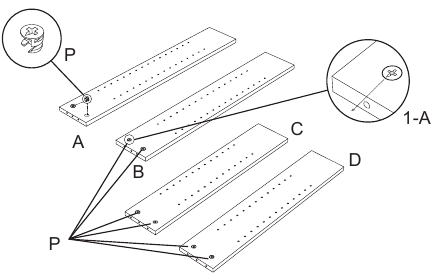

1. Plaats nokkenvergrendelingen (P) in acht panelen (A, B, C, D, E en F) met de pijlen naar de schroefopeningen gericht, zoals weergegeven in figuur 1-A.

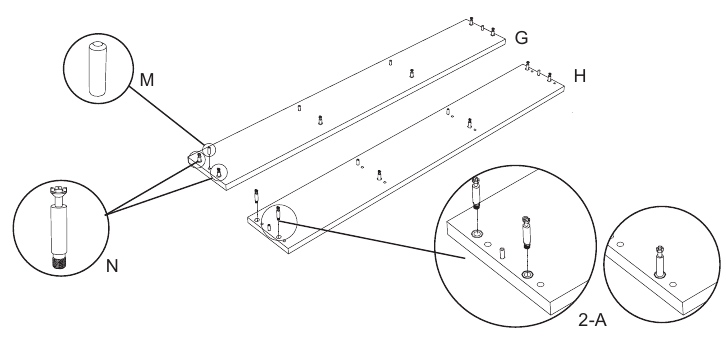

2. Gebruik een kruiskopschroevendraaier om twee nokbouten in plastic inzetstukken in panelen (G & H) te plaatsen. Plaats vier houten deuvels in elk van de panelen (G & H).

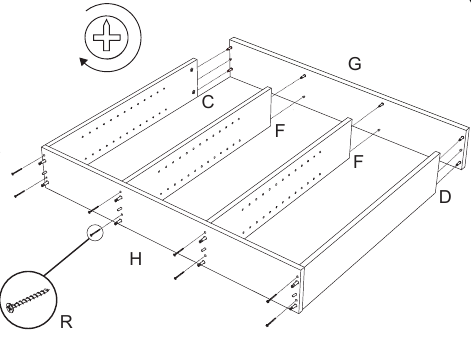

3. Bevestig met een kruiskopschroevendraaier panelen (C, D, F en F) aan paneel (H) met behulp van acht schroeven (R). Druk vervolgens paneel (G) over de nokschroeven en deuvels totdat het gelijk ligt met panelen (C, D, F en F). Draai de nokkenvergrendelingen in de panelen (C, D, F en F) met de klok mee om ze op hun plaats te vergrendelen.

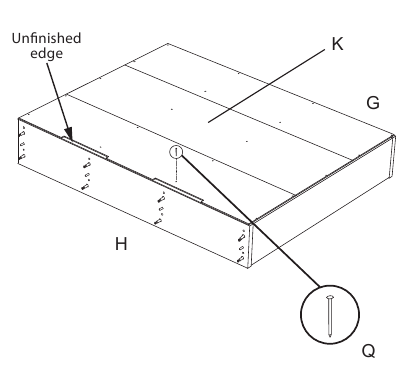

4. Zorg ervoor dat de onafgewerkte paneelranden zichtbaar zijn. Plaats het achterpaneel (K) voorzichtig zo dat de bovenrand gelijk ligt met het bovenpaneel (G) en de zijkanten gelijk liggen met de zijpanelen (C en D). Gebruik een hamer en spijkers (Q) om paneel (K) te bevestigen met behulp van de meegeleverde gaten.

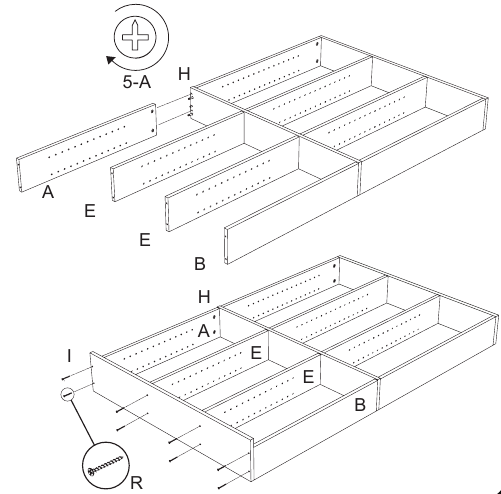

5. Druk paneel (A) over de nokbouten en deuvel totdat elk ervan gelijk ligt met paneel (H). Draai de nokkenvergrendelingen in paneel (A) met de klok mee om het op zijn plaats te vergrendelen. Herhaal dit voor panelen (E, E en B). Bevestig met een kruiskopschroevendraaier paneel (I) aan de panelen (A, E, E en B) met behulp van acht schroeven (R).


6. Plaats het achterpaneel (L) voorzichtig zo dat de bovenrand gelijk ligt met het achterpaneel (K) en de zijkanten gelijk liggen met de zijpanelen (A en B). Gebruik een hamer en spijkers (Q) om paneel (L) te bevestigen met behulp van de meegeleverde gaten.

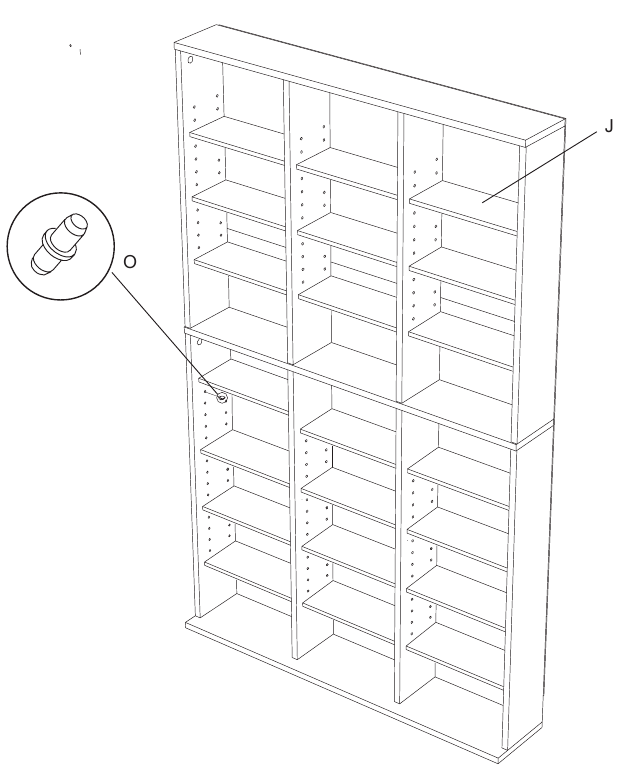

7. Zet de kast rechtop en plaats vier pinnen (O) voor elke plank op de gewenste hoogte. Plaats planken (J) op pinnen (O).


8. 1. Houten paalmontage
      Gebruik een kruiskopschroevendraaier om de montagebeugel [B] met houtschroef [C] in het voorgeboorde gat aan de bovenkant van de kast te bevestigen. Herhaal dit voor de andere kant van de kast. Zoek met een paalzoeker een houten paal. Plaats de kast zo dat een van de beugels in een paal wordt gemonteerd en markeer de gatpositie met een potlood. Boor een gat van 3,8 cm diep met een 1/8" boor. Gebruik een kruiskopschroevendraaier om de beugel [B] met schroef [D] in het geboorde gat te bevestigen. Herhaal dit voor de andere beugel [B].

      Gipsplaat

   2. Metselwerk montage
      Gebruik een kruiskopschroevendraaier om de montagebeugel [B] met houtschroef [C] in het voorgeboorde gat aan de bovenkant van de kast te bevestigen. Herhaal dit voor de andere kant van de kast. Markeer de gatpositie met een potlood. Boor een gat van 3,8 cm diep met een 3/16" boor. Sla de muurplug [A] met een hamer in het metselwerk. Gebruik een kruiskopschroevendraaier om de beugel [B] met schroef [D] in het geboorde gat te bevestigen. Herhaal dit voor de andere beugel [B].

      Metselwerk


Klantenservice: 800-747-2660

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Atlantic Oskar 756 Handleiding
