ASTRO ONYX 1894 Handleiding
BEOOGD GEBRUIK VAN HET GEREEDSCHAP

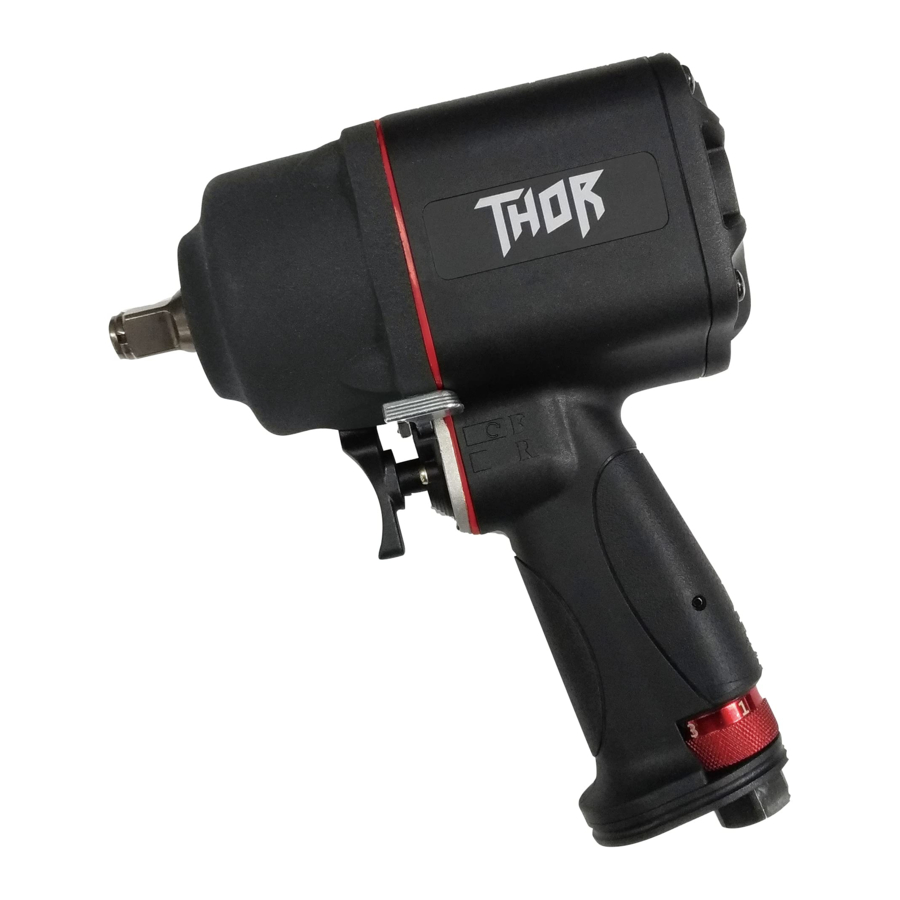

De 1/2" THOR slagschroevendraaier is ontworpen als een maximale duty luchtslagschroevendraaier voor gebruik met hoogwaardige slagvaste doppen op grote bouten en bevestigingsmiddelen. Gebruik dit gereedschap niet buiten het beoogde gebruik. Wijzig het gereedschap nooit voor andere doeleinden of gebruik.
VOOR GEBRUIK
Controleer voor gebruik het onderdelendiagram en de onderdelenlijst om er zeker van te zijn dat alle onderdelen zijn meegeleverd. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw distributeur.
PRODUCTINFORMATIE
- Gepatenteerde oversized drijvende luchtmotor en dubbele hamerconstructie plaatsen het gewicht boven de hand van de gebruiker voor evenwicht en zorgen voor toonaangevende prestaties bij een lengte van slechts 6,7 inch
- Geschat op 940 ft-lbs traditioneel Max. koppel (vergelijk met 1.600 ft-lbs moer-brekend of bout-losbreek)
SPECIFICATIES:
Max. koppel: 940 ft-lbs (1.274 N-m)
Onbelast toerental: 7000 rpm
Gewicht: 4,94 lb (2,24 kg)
Lengte: 6,7"/168 mm
Trilling (m/s ): 5,12 2
Luchtverbruik @ 90psi: 6,5 cfm
Geluidsdruk/-vermogen: 86/97 dBA
Luchtinlaat inch: 3/8" NPT (1/4" NPT adapter meegeleverd)
Minimale slangmaat: 3/8" met HI-FLOW fittingen
OM PERSOONLIJK LETSEL TE HELPEN VOORKOMEN.
- Het gebruik van dit product kan u blootstellen aan chemicaliën, waaronder ethyleenglycol, benzinedampen en uitlaatgassen, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of schade aan de voortplanting kunnen veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov. Draag altijd door ANSI goedgekeurde veiligheidsuitrusting, veiligheidsbrillen en kleding bij het gebruik van dit product.
Bestudeer, begrijp en volg alle instructies die bij dit product zijn geleverd. Het niet lezen en opvolgen van alle waarschuwingen en bedieningsinstructies kan leiden tot schade en ernstig letsel of de dood. - Draag altijd een door ANSI goedgekeurde veiligheidsbril bij het gebruik van dit product. (Gebruikers en omstanders).
- Gebruik dit gereedschap nooit voor een andere toepassing dan waarvoor het is ontworpen.
- Gebruik alleen accessoires die voor dit gereedschap zijn ontworpen.
- Wijzig of modificeer dit gereedschap nooit op welke manier dan ook.
- Oneigenlijk gebruik en/of onderhoud van het gereedschap, modificatie van het gereedschap of gebruik van het gereedschap met accessoires die er niet voor zijn ontworpen, kan leiden tot ernstig letsel of de dood.
- Selecteer altijd de juiste accessoires van de juiste maat en het juiste ontwerp voor de klus die u probeert uit te voeren.
- Werk altijd in een schone, veilige, goed verlichte, georganiseerde en adequaat uitgeruste ruimte.
- Begin geen reparaties zonder de zekerheid dat het voertuig zich in een veilige positie bevindt en niet zal bewegen tijdens de reparatie.
- Om hun blootstelling aan dergelijke chemicaliën te verminderen, moeten gebruikers altijd:
- werken in goed geventileerde ruimtes.
- geschikte veiligheidsuitrusting en kleding dragen die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.
- Het gereedschap mag niet worden gebruikt in potentieel explosieve omgevingen.
- Koppel de luchtslang los voordat u ingevoegde gereedschappen verwisselt of aanpast.
- Controleer voordat u het gereedschap gebruikt of alle koppelingen en stekkers goed vastzitten. Een luchtslang die onder druk staat, kan bij het loskoppelen uitslaan en kan leiden tot ernstig letsel.
- Zorg ervoor dat losse kleding, lang haar of andere persoonlijke accessoires niet in de buurt komen van bewegende onderdelen om het risico te verminderen dat u vast komt te zitten, bekneld raakt of in de roterende spindel wordt getrokken.
- Een te hoge luchtdruk die de maximale druk overschrijdt, kan letsel veroorzaken bij de gebruiker.
- Blootstelling aan sterke trillingen gedurende langere tijd kan de bediener schade toebrengen.
- Let op de draairichting voordat u het gereedschap start om gevaarlijke situaties als gevolg van een onverwachte draairichting te verminderen.
- LET OP UW STAP! Het onbeheerd achterlaten van een overmatige slang in de buurt van het werkgebied of het looppad kan leiden tot letsel of de dood.
- Het dragen van oog-/gezichtsbescherming kan het gevaar voor personen verminderen door snelle splinters die uit het gereedschap of het werkoppervlak komen.
- Het dragen van de juiste adembescherming helpt het inademen van stof of vuil van het werkproces te voorkomen, wat schadelijk kan zijn voor uw gezondheid.
- Hoge geluidsniveaus kunnen permanent gehoorverlies veroorzaken. Gebruik gehoorbescherming tijdens het bedienen van het gereedschap.
- Vanwege het te bewerken materiaal kan er een risico op explosie of brand bestaan. Let op de gevaren van het werkoppervlak voordat u met het werk begint.
- Er bestaat een risico op snijwonden als gevolg van de hoge rotatiesnelheid. Raak de snel roterende schijf niet aan.
- Dit elektrische gereedschap is niet geïsoleerd. Als er contact wordt gemaakt met een elektrische stroom, kan er letsel ontstaan.
- Stof dat vrijkomt bij schuren, zagen, slijpen, boren en andere gerelateerde activiteiten kan de gebruiker blootstellen aan stof en/of microscopische deeltjes die chemicaliën kunnen bevatten waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken.
ONDERHOUDSINSTRUCTIE
SMERING:
Breng voor het aansluiten van de slang 4 tot 5 druppels olie van goede kwaliteit aan op de luchtinlaat. Na 3 tot 4 uur gebruik kan het opnieuw nodig zijn om olie aan te brengen.
VASTHEID VAN ONDERDELEN:
Controleer regelmatig of alle verbindingsstukken goed vastzitten. Volg deze procedure dagelijks voordat u met het werk begint.
OPSLAG:
Vermijd het opbergen van het gereedschap op een plaats met een hoge luchtvochtigheid. Als het gereedschap ongebruikt blijft, kan het achtergebleven vocht in het gereedschap roest veroorzaken. Olie het gereedschap voor opslag en na gebruik bij de luchtinlaat met een olie van goede kwaliteit en laat het korte tijd draaien.
SERVICEONDERDEEL BESTELLEN:
Neem voor meer informatie over de bediening en hantering of voor het vervangen van onderdelen en componenten contact op met de verkoper waar u het gereedschap hebt gekocht, of met de serviceafdeling van ons bedrijf, telefoonnummer 800-221-9705. * Geef bij het bestellen van onderdelen en componenten het onderdeelnummer, de naam en de hoeveelheden van elk onderdeel op.
AANBEVOLEN LUCHTLEIDINGAANSLUITING
De olie- en waterafscheider mag niet op of in de buurt van de luchtcompressor worden gemonteerd.
De temperatuur van de lucht wordt tijdens de compressie sterk verhoogd. Wanneer de lucht afkoelt tot kamertemperatuur, in de luchtleiding, op weg naar het pneumatisch gereedschap, condenseert het vocht dat erin zit. Voor een maximale effectiviteit moet de olie- en waterafscheider dus worden gemonteerd op een punt in het luchttoevoersysteem waar de temperatuur van de perslucht in de leiding waarschijnlijk het laagst is. Luchtleidingen moeten dagelijks correct worden afgetapt. Elk laag punt in een luchtleiding fungeert als een waterafscheider. Dergelijke punten moeten worden voorzien van een gemakkelijk toegankelijke aftapkraan. Zie het diagram hieronder. Laat alle luchtleidingen teruglopen naar de compressor, zodat gecondenseerd vocht terugstroomt naar de luchttank, waar het kan worden afgevoerd. Dagelijks aftappen.
De olie- en waterafscheider moet zich op minstens 25 ft van de compressor bevinden.
Verder indien mogelijk.
ONDERDELENOVERZICHT
| Onderdeelnr. | Omschrijving | Index |
| 1894-54 | Aambeeldset (1/2") | 39, 40, 41 |
| 1894-55 | Doppenretentieset (1/2") 1 VS | 40, 41 |
| 1894-56 | Luchtinlaatbusset | 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 |
| 1894-57 | Uitlaatdeflectorset | 15, 16, 17 |
| 1894-58 | Cilinderset | 28, 29, 30 |
| 1894-59 | Triggerset | 32, 33, 34, 50, 51, 52 |
| 1894-60 | Voorste dekselset | 43, 44 |
| 1894-61 | Luchtregelaarsset | 4, 17, 45, 46, 47, 48, 49 |
| 1894-62 | Reparatieset | 1, 5, 7, 22, 23, 27, 31, 32, 33 |
Bel 1.800.221.9705 voor vragen over de prestaties van het product of andere vragen.
ONDERDELENLIJST
| Index | Onderdeelnr. | Beschrijving | Aantal | Index | Onderdeelnr. | Beschrijving | Aantal |
| 1 | 1894-1 | Bout | 4 | 29 | 1894-29 | Stalen kogel (SD2) | 2 |
| 2 | 1894-2 | Label | 1 | 30 | 1894-30 | PIN | 2 |
| 2A | 1894-2A | Label | 1 | 31 | 1894-31 | Kogellager | 1 |
| 3 | 1894-3 | Behuizing | 1 | 32 | 1894-32 | Achterste gasklep | 1 |
| 4 | 1894-4 | Spiepen | 1 | 33 | 1894-33 | Voorste gasklep | 1 |
| 5 | 1894-5 | O-ring | 2 | 34 | 1894-34 | Borgring | 1 |
| 6 | 1894-6 | Luchtregelaar | 1 | 35 | 1894-35 | Pakking | 1 |
| 7 | 1894-7 | O-ring | 4 | 36 | 1894-36 | Hamerkooi | 1 |
| 8 | 1894-8 | Drukschijven | 2 | 37 | 1894-37 | Hamerpal | 2 |
| 9 | 1894-9 | Stalen kogel (SD2) | 3 | 38 | 1894-38 | Hamerpen | 2 |
| 10 | 1894-10 | Kogelpositioneringsstuk | 1 | 39 | 1894-39 | Aambeeldset | 1 |
| 11 | 1894-11 | Luchtinlaatbus | 1 | 39A | 1894-39A | Aambeeldset | 1 |
| 12 | 1894-12 | Veer | 2 | 40 | 1894-40 | O-ring | 5 |
| 13 | 1894-13 | Stalen kogel | 2 | 40-1 | 1894-40-1 | O-ring | 5 |
| 14 | 1894-14 | Mesh-filter | 1 | 41 | 1894-41 | Dopsleutelhouder | 5 |
| 15 | 1894-15 | Uitlaatdeflector | 1 | 41-1 | 1894-41-1 | Dopsleutelhouder | 5 |
| 16 | 1894-16 | Geluiddemperafdekking | 1 | 42 | 1894-42 | Aambeeldlager (1/2") | 1 |
| 17 | 1894-17 | Schroef | 2 | 43 | 1894-43 | Voorste afdekking | 1 |
| 18 | 1894-18 | O-ring | 1 | 44 | 1894-44 | Smeernippel | 1 |
| 19 | 1894-19 | Rubberen pakking | 1 | 45 | 1894-45 | O-ring (W1.5xd15) | 1 |
| 20 | 1894-20 | Schroef | 1 | 46 | 1894-46 | Luchtregelaar | 1 |
| 21 | 1894-21 | Sluitring | 1 | 47 | 1894-47 | Omkeerhendel | 1 |
| 22 | 1894-22 | Kogellager | 1 | 48 | 1894-48 | Afdekking | 1 |
| 23 | 1894-23 | Schroef | 3 | 49 | 1894-49 | Schroef | 2 |
| 24 | 1894-24 | Achterplaat | 1 | 50 | 1894-50 | Veer | 1 |
| 25 | 1894-25 | Afstandsstuk | 1 | 51 | 1894-51 | O-ring | 1 |
| 26 | 1894-26 | Rotor | 1 | 52 | 1894-52 | Trigger | 1 |
| 27 | 1894-27 | Rotorschopset | 7 | 53 | 1894-53 | 3/8" naar 1/4" NPT-verloopstuk | 1 |
| 28 | 1894-28 | Cilinder | 1 | ||||
Bel 1.800.221.9705 voor vragen over de prestaties van het product of andere vragen.
