GiRAFFE TOOLS SW-5 Handleiding

Inhoud

PRODUCTINFORMATIE

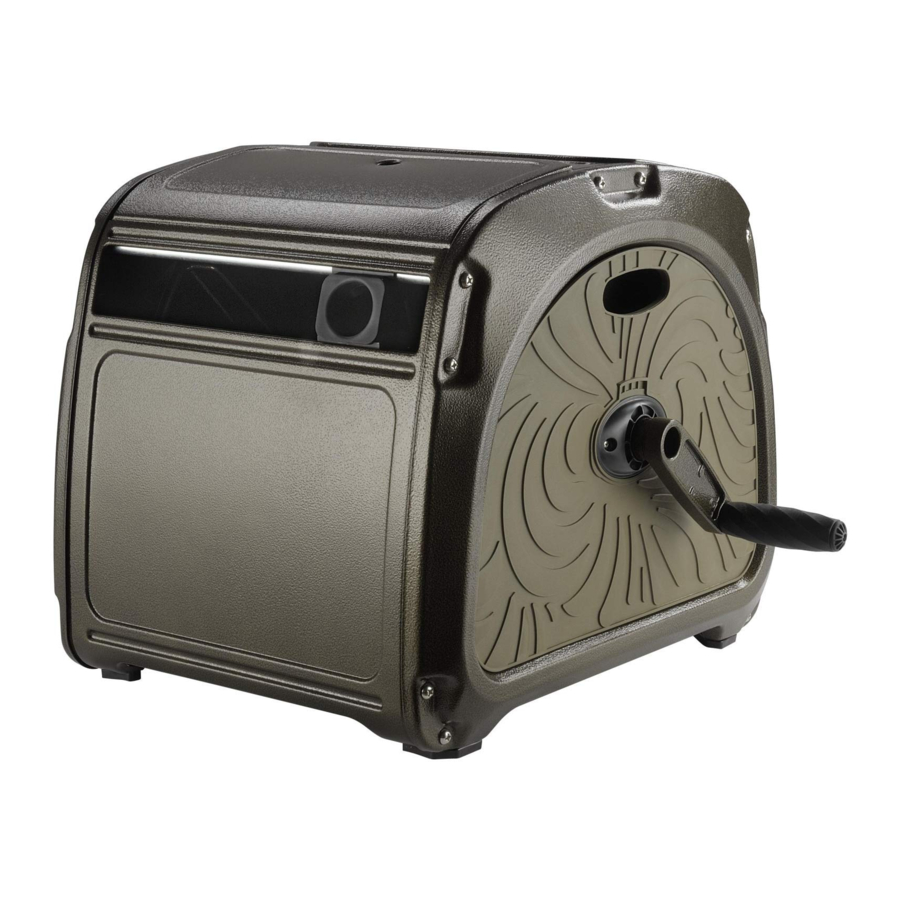

De metalen slanghaspelbox van Giraffe Tools is gemaakt van stevig metaal met een roestwerende poedercoating voor extra sterkte en duurzaamheid. Uitgerust met een 5ft. 5/8" toevoerslang en een 100ft. 5/8" lange slang.

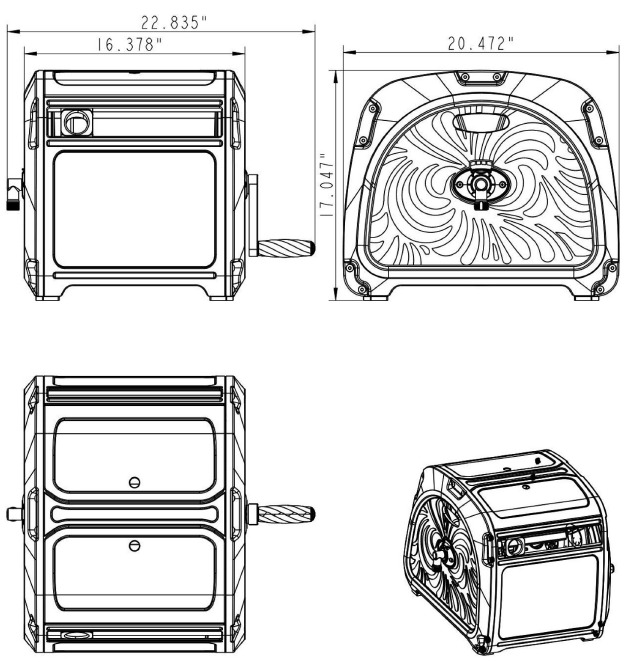

Productafmetingen

Lengte slang 5/8" x 100 ft.
Type aansluiting 3/4" GHT
Werktemperatuur 0- 104°F
Max. werkdruk 1.2 MPA
Gewicht 18.5 kg / 40.8 lbs

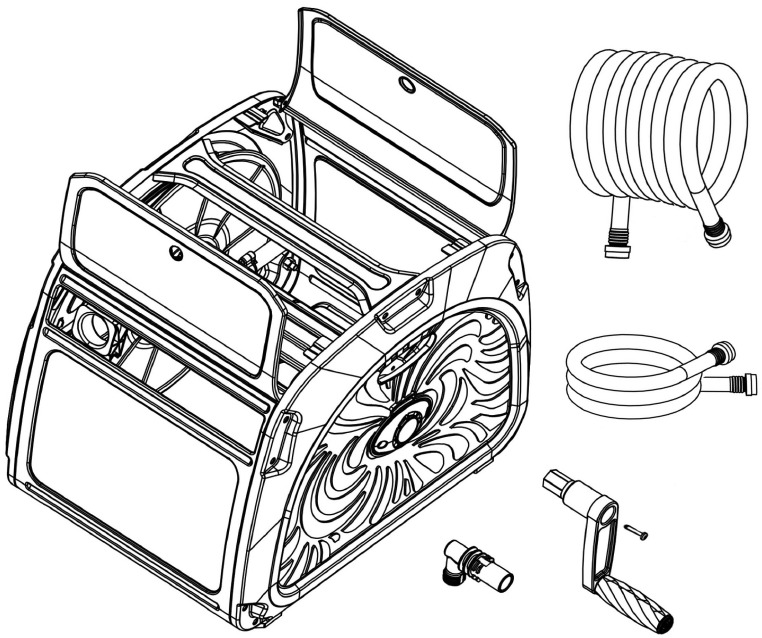

WAT ZIT ER IN DE DOOS

1 x slanghaspelbox
1 x 5ft toevoerslang
1 x 100ft lange slang (al geïnstalleerd)
1 x L-vormige toevoerslangconnector
1 x zwengel
1 x schroef
1 x moer (bevestigd aan de zijkant van de haspelafdekking)
1 x gebruikershandleiding

OPEN-DOOS CONTROLE

  1. Controleer of alle bovenstaande onderdelen in de doos zitten.
  2. Controleer het product op (witte) krassen.

Als u een van de bovenstaande twee vragen heeft, neem dan onmiddellijk contact op met het klantenserviceteam van Giraffe Tools.

Tips: Als u een vreemde geur opmerkt bij het openen van uw pakket, komt dit door de afgesloten omgeving waarin het pakket overzee is vervoerd.

BENODIGDHEDEN GEREEDSCHAP

Dopsleutelset of een kruiskopschroevendraaier

BEGINNEN MET INSTALLEREN

Kies een plaats

Voor het gemak kunt u de slanghaspel het beste in de buurt van de door u gekozen waterbron installeren.
Zorg ervoor dat de toevoerslang de kraan kan bereiken voordat u de slanghaspel monteert.

De haspel installeren

  1. Open het deksel, haal de zwengel en de toevoerslang (met de L-vormige connector aan een slanguiteinde) eruit. Trek de lange slang door de automatische slanggeleider om ruimte te maken.

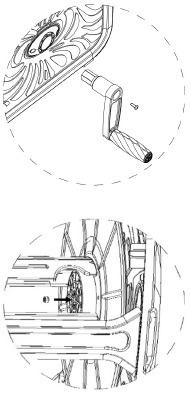

  2. Installeer de zwengel: Lijn de schroefgaten op de zwengel en de zijafdekking uit, steek de schroef erin en houd de moer aan de binnenkant van de zijafdekking met de andere hand vast en draai de schroef vervolgens vast met een schroevendraaier.
    Let op: De moer is van tevoren op de juiste positie op de zijafdekking geplaatst, maar niet vastgezet. Als u de moer niet op de juiste positie kunt vinden, kijk dan in de verpakking of neem contact op met het klantenserviceteam van Giraffe Tools.
  3. Controleer of de slanggeleider in de juiste positie staat: Lijn uit met de slang en beweeg in de richting van de slang naar binnen en naar buiten. Zo niet, til dan de vergrendeling op om de regelaar te ontgrendelen en de positie aan te passen, en vergrendel de regelaar vervolgens opnieuw via de vergrendeling.
    Let op: Zorg ervoor dat de regelaar van het geleidingssysteem op de schroefstang met schroefdraad is geplaatst, anders kan het geleidingssysteem buiten werking zijn.
  4. Sluit het deksel, draai de zwengel met de klok mee om de slang in de kast te wikkelen.
  5. Sluit de toevoerslang aan op een kraan.
    Tips: Om lekkage te voorkomen, wordt aanbevolen een moersleutel te gebruiken. Zorg ervoor dat de rubberen ring in de connector is geplaatst.
  6. Draai de L-vormige connector vast met de toevoerslang. Steek deze connector in de waterinlaat van de haspelbox en druk de vergrendeling omlaag om vast te zetten.
    Tips: U kunt de richting van de connector aanpassen door de vergrendeling op te tillen, de connector in de gewenste richting te draaien en vervolgens de vergrendeling omlaag te drukken om vast te zetten.
    Let op: Zorg ervoor dat u de vergrendeling volledig omlaag drukt, anders zal de toevoerslang loskomen van de slanghaspel onder hoge waterdruk.

Uw slanghaspel is nu geïnstalleerd en klaar voor gebruik!

PRODUCTTESTEN

  1. Controleer of de waterslang lekt:
    • Lekkage in de buurt van de kraan
    • Lekkage in de buurt van de slanghaspel
  2. Controleer of de ringen zich in de slangaansluiting bevinden.

Als u een van de bovenstaande problemen heeft, neem dan contact op met de klantenservice door een e-mail te sturen naar contact@giraffetools.com en geef de bijbehorende video en het ordernummer op.

PROBLEEMOPLOSSING

De schroef van de handgreep kan niet worden vastgedraaid

Zorg ervoor dat de schroef lang genoeg is, anders maakt u een foto van de schroef en neemt u contact op met het klantenserviceteam.

De moer van de handgreep kan niet worden vastgezet

De moer van de handgreep heeft twee kanten, probeer een andere kant.
Als dat het probleem niet oplost, neem dan contact op met het klantenserviceteam.

Witte stip op het product

Veeg voorzichtig met een doek die is bevochtigd met alcohol.

Inlaatgat & handgreepgat

Draai de zijkant van de slanggeleider naar u toe, de linkerkant is het waterinlaatgat, de rechterkant is het handgreepgat.

Krassen op het product

Maak een foto van de krassen en neem contact op met het klantenserviceteam.

Lekkage in de buurt van de aansluiting

Neem contact op met het klantenserviceteam door een e-mail te sturen naar contact@giraffetools.com met een bijgevoegde foto of video.

Lekkage in de buurt van het toegangspunt van de toevoerslang

  1. Als er lekkage optreedt waar de slang is aangesloten op de haspel, probeer deze dan vast te draaien. Draai één slag per keer vast.
  2. Controleer of de ring zich in de slangaansluiting bevindt.

Let op: Om de communicatie-efficiëntie te versnellen, vermeldt u het aankoopkanaal en het ordernummer wanneer u de e-mail verzendt, voegt u een foto of video van het bijbehorende probleem toe, en we zullen het probleem zo snel mogelijk voor u oplossen.

ONDERHOUD

STEL DE SLANGHASPEL IN DE WINTER NIET BLOOT AAN EEN KOUDE OMGEVING
In de winter zal het water in de slang uitzetten en samentrekken. Het water kan bevriezen en op zijn beurt de slang doen barsten.

GEBRUIK GEEN CHEMICALIËN
Gebruik geen chemicaliën of stoffen op deze slang, zoals dialyse, petroleumoplosmiddelen, melkzuur, enz.

DOMPEL DE SLANGHASPEL NIET ONDER IN WATER
Dompel de slanghaspel niet onder in water tijdens het reinigen. Het is gemakkelijk om de behuizing af te vegen met een vochtige doek om de levensduur van de slanghaspel te verlengen.

AANBEVOLEN PRODUCTEN

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon.

WIJ DOEN HET ZWARE WERK
Om producten van Giraffe Tools en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.

Ga voor meer informatie naar giraffetools.com of neem contact op met onze klantenservice door een e-mail te sturen naar contact@giraffetools.com
