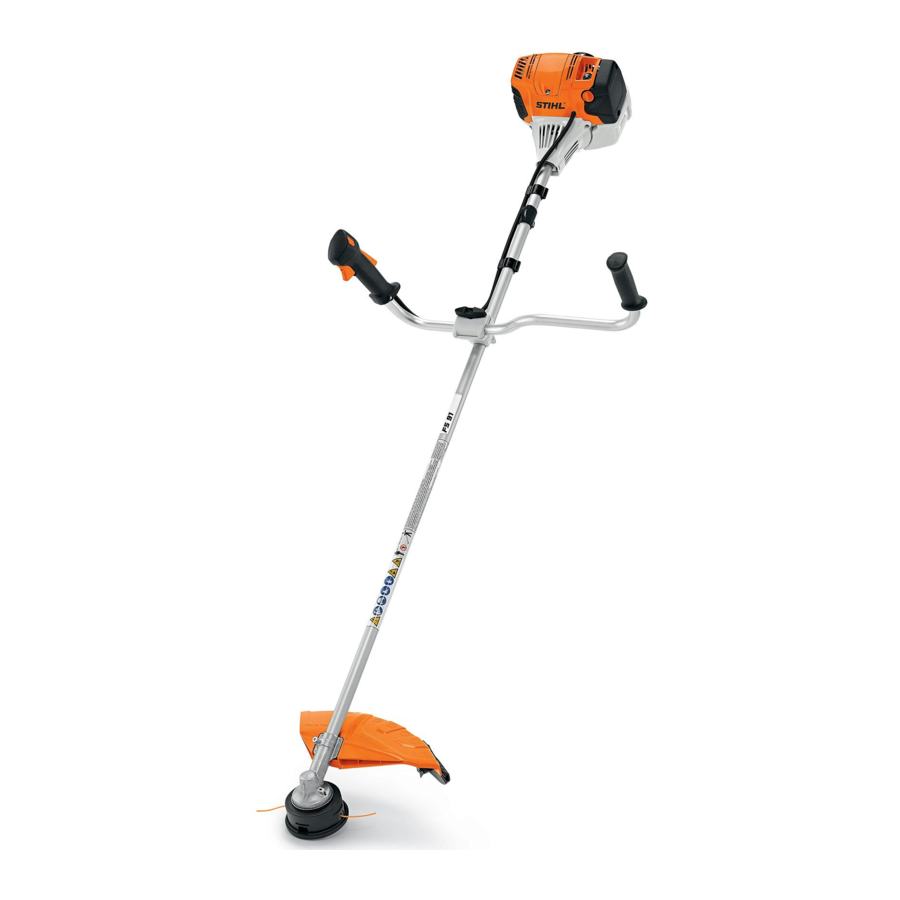

Stihl FS Handleiding

Inleiding

Deze is gebouwd met behulp van moderne productietechnieken en uitgebreide kwaliteitsborging. Alles is in het werk gesteld om ervoor te zorgen dat u tevreden bent en het product probleemloos kunt gebruiken.
Neem contact op met uw dealer of onze verkoopmaatschappij als u vragen heeft over dit product.

Verwisselbare hulpstukken

Het verwisselbare STIHL-hulpstuk kan op verschillende STIHL-motorwerktuigen worden gemonteerd.
Dit omvat KombiAttachmentEngines in sommige markten. In deze markten maken de KombiAttachmentEngines en verwisselbare hulpstukken deel uit van het KombiAttachmentSystem.
De goedgekeurde motorwerktuigmodellen staan vermeld in het hoofdstuk over "Goedgekeurde basismotorwerktuigen".
In deze handleiding wordt de functionele eenheid die wordt gevormd door het basismotorwerktuig en het verwisselbare hulpstuk aangeduid als het motorwerktuig.
Daarom moeten de afzonderlijke handleidingen voor het basismotorwerktuig en het hulpstuk samen worden gebruikt voor het motorwerktuig.
Lees en begrijp altijd beide handleidingen voordat u uw motorwerktuig voor de eerste keer gebruikt en bewaar ze op een veilige plaats voor toekomstig gebruik.

Handleiding voor het gebruik van deze handleiding

Pictogrammen
Alle pictogrammen die op de machine zijn aangebracht, worden in deze handleiding getoond en uitgelegd.

Symbolen in tekst

Waarschuwing waar er een risico is op een ongeval of persoonlijk letsel of ernstige schade aan eigendommen.
LET OP
Voorzichtigheid waar er een risico is op beschadiging van de machine of zijn afzonderlijke onderdelen.

Veiligheidsmaatregelen en werktechnieken

Er moeten speciale veiligheidsmaatregelen in acht worden genomen om het risico op persoonlijk letsel te verminderen bij het bedienen van dit elektrische gereedschap vanwege de zeer hoge snelheid en scherpte van het snijaccessoire.

Lees altijd beide gebruiksaanwijzingen (basiselektrogereedschap en hulpstuk) en zorg ervoor dat u ze begrijpt voordat u uw elektrogereedschap voor de eerste keer gebruikt, en bewaar ze op een veilige plaats voor toekomstig gebruik. Het niet in acht nemen van de veiligheidsmaatregelen kan leiden tot ernstig of zelfs dodelijk letsel.
Leen of verhuur uw elektrische gereedschap alleen aan personen die bekend zijn met dit model en de bediening ervan – en alleen met de gebruiksaanwijzingen van het basiselektrogereedschap en het hulpstuk.
Gebruik uw elektrische gereedschap, afhankelijk van het gemonteerde snijaccessoire, alleen voor het maaien van gras, wilde begroeiing, struiken, kreupelhout, heggen, bomen met kleine diameter en soortgelijke materialen.
Gebruik uw elektrische gereedschap niet voor andere doeleinden vanwege het verhoogde risico op ongevallen.
Gebruik alleen snijaccessoires en accessoires die uitdrukkelijk zijn goedgekeurd voor dit elektrische gereedschapmodel door STIHL of die technisch identiek zijn. Raadpleeg bij vragen hierover een servicedealer.
Gebruik alleen gereedschap en accessoires van hoge kwaliteit om het risico op ongevallen en schade aan de machine te voorkomen.
STIHL raadt het gebruik aan van originele STIHL-gereedschappen, snijaccessoires en accessoires. Ze zijn speciaal ontworpen om bij het product te passen en aan uw prestatie-eisen te voldoen.
De deflector op dit elektrische gereedschap kan de bediener niet beschermen tegen alle objecten die door het snijaccessoire worden weggeslingerd (stenen, glas, draad, enz.). Dergelijke objecten kunnen afketsen en de bediener raken.
Probeer nooit uw machine op enigerlei wijze te wijzigen, aangezien dit het risico op persoonlijk letsel kan vergroten. STIHL sluit alle aansprakelijkheid uit voor persoonlijk letsel en schade aan eigendommen veroorzaakt door het gebruik van niet-goedgekeurde hulpstukken.
Gebruik geen hogedrukreiniger om uw elektrische gereedschap schoon te maken. De massieve waterstraal kan onderdelen van het elektrische gereedschap beschadigen.

Kleding en uitrusting
Draag de juiste beschermende kleding en uitrusting.

Kleding moet stevig zijn, maar volledige bewegingsvrijheid toestaan. Draag nauwsluitende kleding, een overall en jas combinatie, draag geen werkmantel.
Vermijd kleding die aan takken, borstels of bewegende delen van de machine kan blijven haken. Draag geen sjaal, stropdas of sieraden. Bind lang haar vast en beperk het (bijv. met een haarnetje, pet, veiligheidshelm, enz.).

Draag veiligheidslaarzen met stalen neuzen en antislipzolen.
Stevige schoenen met antislipzolen mogen alleen als alternatief worden gedragen bij gebruik van maaikoppen.

Om het risico op oogletsel te verminderen, draagt u een goed sluitende veiligheidsbril in overeenstemming met de Europese norm EN 166. Zorg ervoor dat de veiligheidsbril comfortabel en goed aansluit.
Draag een gezichtsscherm en zorg ervoor dat deze goed past. Een gezichtsscherm alleen biedt geen adequate oogbescherming.
Draag gehoorbescherming, bijv. oordopjes of oorkappen.
Draag een veiligheidshelm voor dunningswerkzaamheden, bij werkzaamheden in hoog struikgewas en waar er gevaar is voor hoofdletsel door vallende voorwerpen.

Draag zware werkhandschoenen van duurzaam materiaal (bijv. leer).
STIHL biedt een uitgebreid assortiment persoonlijke beschermende kleding en uitrusting.

Het elektrische gereedschap vervoeren

Schakel altijd de motor uit.
Draag het apparaat hangend aan de schouderriem of goed uitgebalanceerd aan de aandrijfbuis.
Om het risico op snijwonden te verminderen, monteert u de transportbeschermer op het snijaccessoire, zelfs bij het dragen van het gereedschap over korte afstanden – zie ook "Het apparaat vervoeren".
Om het risico op ernstige brandwonden te verminderen, vermijd het aanraken van hete onderdelen van de machine, inclusief de versnellingsbakhuis.
Vervoer per voertuig: Zet uw elektrische gereedschap goed vast om kantelen, brandstoflekkage en schade te voorkomen.

Voordat u begint
Controleer of uw elektrische gereedschap correct is gemonteerd en in goede staat verkeert – raadpleeg de betreffende hoofdstukken in de gebruiksaanwijzingen van het basiselektrogereedschap en het hulpstuk.

• Gebruik alleen een goedgekeurde combinatie van snijaccessoire, deflector, handgreep en harnas. Alle onderdelen moeten correct en veilig zijn gemonteerd.
• Controleer het snijaccessoire op correcte en veilige montage en goede staat.
• Controleer beschermende apparaten (bijv. deflector voor snijaccessoire, rijplaat) op schade of slijtage. Vervang beschadigde onderdelen altijd. Gebruik uw machine niet met een beschadigde deflector of versleten rijplaat (letters en pijlen niet meer leesbaar).
• Probeer nooit de bedieningselementen of veiligheidsvoorzieningen aan te passen – werk alleen met een correct gemonteerde deflector.
• Houd de handgrepen droog en schoon – vrij van olie en vuil – voor een veilige bediening van het elektrische gereedschap.
• Pas het harnas en de handgreep(en) aan uw lengte en reikwijdte aan. Zie het hoofdstuk over "Het harnas aanpassen".

Om het risico op ongevallen te verminderen, mag u uw elektrische gereedschap niet bedienen als het beschadigd is of niet correct is gemonteerd.
Als u een schouderriem of volledig harnas gebruikt: Oefen het verwijderen en neerzetten van de machine zoals u dat in een noodsituatie zou doen. Om schade te voorkomen, gooit u de machine tijdens het oefenen niet op de grond.

Het elektrische gereedschap vasthouden en bedienen
Houd het elektrische gereedschap altijd stevig vast met beide handen aan de handgrepen.
Zorg ervoor dat u altijd een goede balans en stevige grip hebt.

Modellen met fietshandgreep

Rechterhandgreep op bedieningshendel, linkerhand op linkerhandgreep.

Modellen met lusvormige handgreep

Bij modellen met een lusvormige handgreep en barrièrestang, linkerhand op lusvormige handgreep, rechterhand op bedieningshendel, zelfs als u linkshandig bent.
Wikkel vingers en duimen stevig om de handgrepen.

Tijdens gebruik
Zorg ervoor dat u altijd een goede balans en stevige grip hebt.
In geval van dreigend gevaar of in een noodsituatie, schakelt u de motor onmiddellijk uit door de schuifregelaar / stopschakelaar/-knop naar 0 of STOP te verplaatsen.

Het snijaccessoire kan objecten vangen en over een grote afstand wegslingeren en letsel veroorzaken - sta daarom geen andere personen toe binnen een straal van 15 meter van uw eigen positie. Om het risico op schade aan eigendommen te verminderen, dient u deze afstand ook tot andere objecten (voertuigen, ramen) aan te houden. Zelfs het aanhouden van een afstand van 15 meter of meer kan het potentiële gevaar niet uitsluiten.

Om het risico op letsel te verminderen, vermijd contact met het snijaccessoire.
Het juiste stationair toerental van de motor is belangrijk om ervoor te zorgen dat het snijaccessoire stopt met draaien wanneer u de gashendel loslaat.
Controleer en corrigeer de instelling van het stationair toerental regelmatig. Als het snijaccessoire nog steeds draait wanneer de motor stationair draait, laat uw dealer uw machine controleren en de juiste aanpassingen of reparaties uitvoeren – zie de gebruiksaanwijzing van het basiselektrogereedschap. STIHL raadt een erkende STIHL-servicedealer aan.
Wees extra voorzichtig in gladde omstandigheden (ijs, natte grond, sneeuw), op hellingen of oneffen grond.
Let op obstakels: Wortels en boomstronken die u kunnen laten struikelen of vallen.
Sta altijd op de grond tijdens het werken, nooit op een ladder, werkplatform of een andere onveilige ondergrond.
Bedien uw elektrische gereedschap nooit met één hand.
Wees extra alert en voorzichtig bij het dragen van gehoorbescherming, omdat uw vermogen om waarschuwingen (schreeuwen, alarmen, enz.) te horen beperkt is.
Om het risico op ongevallen te verminderen, neem tijdig een pauze om vermoeidheid of uitputting te voorkomen.
Werk rustig en zorgvuldig – bij daglicht en alleen wanneer het zicht goed is. Blijf alert om anderen niet in gevaar te brengen.
Als uw elektrische gereedschap wordt blootgesteld aan ongebruikelijk hoge belastingen waarvoor het niet is ontworpen (bijv. zware impact of een val), controleer dan altijd of het in goede staat verkeert voordat u verder werkt – zie ook "Voordat u begint".
Zorg ervoor dat de veiligheidsvoorzieningen correct werken. Gebruik uw elektrische gereedschap niet meer als het beschadigd is. Raadpleeg bij twijfel uw servicedealer.

Om het risico op letsel door weggeslingerde voorwerpen te verminderen, mag u het elektrische gereedschap nooit bedienen zonder de juiste deflector voor het type snijaccessoire dat wordt gebruikt.

Inspecteer het werkgebied: Stenen, metalen stukken of andere vaste voorwerpen kunnen meer dan 15 meter worden weggeslingerd en persoonlijk letsel veroorzaken of het snijaccessoire en eigendommen beschadigen (bijv. geparkeerde voertuigen, ramen).

Er moet speciale zorg worden besteed aan het werken in moeilijk, overwoekerd terrein.
Bij het maaien van hoog struikgewas, onder struiken en heggen: Houd het snijaccessoire op een minimale hoogte van 15 cm om te voorkomen dat kleine dieren worden geschaad.
Controleer het snijaccessoire regelmatig met korte tussenpozen tijdens het gebruik of onmiddellijk als er een merkbare verandering in het snijgedrag is:

• Schakel de motor uit. Houd het apparaat stevig vast en druk het snijaccessoire in de grond om het tot stilstand te brengen.
• Controleer de staat en dichtheid, zoek naar scheuren.
• Controleer de scherpte.
• Vervang beschadigde of botte snijaccessoires onmiddellijk, zelfs als ze slechts oppervlakkige scheuren hebben.

Reinig gras en plantenresten regelmatig van de montage van het snijaccessoire – verwijder eventuele ophoping van materiaal van het snijaccessoire en de deflector.
Om het risico op letsel te verminderen, schakelt u de motor uit voordat u het snijaccessoire vervangt.
De versnellingsbak wordt heet tijdens bedrijf. Om het risico op brandwonden te verminderen, mag u het versnellingsbakhuis niet aanraken.

Bij gebruik van maaikoppen
Voorzie de beschermkap van de extra onderdelen die in de gebruiksaanwijzing worden genoemd.
Gebruik de beschermkap alleen met een correct gemonteerd mes voor draadbegrenzing, zodat de maaidraden automatisch op de juiste lengte worden afgesneden.
Om het risico op letsel te verminderen, moet u altijd de motor uitschakelen voordat u de nylondraad van handmatig verstelbare maaikoppen afstelt.
Het gebruik van het apparaat met te lange nylon snijdraden vermindert het bedrijfstoerental van de motor. De koppeling slipt dan continu, wat leidt tot oververhitting en schade aan belangrijke onderdelen (bijv. koppeling, polymeerbehuizingsonderdelen) en dit kan het risico op letsel door de roterende snijgarnituur tijdens het stationair draaien van de motor vergroten.

Bij gebruik van metalen snijgarnituren
STIHL adviseert het gebruik van originele STIHL metalen snijgarnituren. Ze zijn speciaal ontworpen om bij uw model te passen en aan uw prestatie-eisen te voldoen.
Metalen snijgarnituren draaien met een zeer hoge snelheid. De krachten die optreden, werken in op de machine, de snijgarnituur en het materiaal dat wordt gesneden.
Slijp metalen snijgarnituren regelmatig zoals aangegeven.
Ongelijkmatig geslepen metalen snijgarnituren veroorzaken onbalans, wat een extreem hoge belasting op de machine kan veroorzaken en het risico op breuk kan vergroten.
Botte of onjuist geslepen snijvlakken kunnen een hogere belasting op de snijgarnituur leggen en het risico op letsel door gebarsten of gebroken onderdelen vergroten.
Inspecteer metalen snijgarnituren na elk contact met harde voorwerpen (bijv. stenen, rotsen, stukken metaal) op scheuren of kromtrekken. Om het risico op letsel te verminderen, moet u bramen en andere zichtbare ophopingen van materiaal verwijderen (gebruik een vijl), omdat deze los kunnen raken en tijdens het gebruik met hoge snelheid kunnen worden weggeslingerd.
Als een roterende metalen snijgarnituur in contact komt met een rots of ander vast voorwerp, bestaat er een risico op vonken die onder bepaalde omstandigheden gemakkelijk brandbaar materiaal in brand kunnen steken. Droge planten en struikgewas zijn ook gemakkelijk brandbaar, vooral bij warm en droog weer. Als er brandgevaar is, gebruik dan geen metalen snijgarnituren in de buurt van brandbare materialen, droge planten of struikgewas. Neem altijd contact op met uw lokale bosbeheer voor informatie over een mogelijk brandgevaar.
Blijf beschadigde of gebarsten snijgarnituren niet gebruiken en probeer ze niet te repareren door te lassen, recht te trekken of de vorm te wijzigen (uit balans).
Dit kan ertoe leiden dat delen van de snijgarnituur loskomen en de bediener of omstanders met hoge snelheid raken, wat kan leiden tot ernstig of dodelijk letsel.
Om de bovengenoemde risico's bij het gebruik van een metalen snijgarnituur te verminderen, mag u nooit een metalen snijgarnituur gebruiken met een grotere diameter dan aangegeven. Hij mag niet te zwaar zijn. Hij moet vervaardigd zijn van materialen van voldoende kwaliteit en de geometrie moet correct zijn (vorm, dikte).
Om het risico op letsel te verminderen, mag een metalen snijgarnituur die niet door STIHL is vervaardigd, niet zwaarder, dikker zijn, een andere vorm hebben of een grotere diameter hebben dan de grootste metalen snijgarnituur die door STIHL voor dit model motorwerktuig is goedgekeurd.

Na het beëindigen van de werkzaamheden
Na het beëindigen van de werkzaamheden of voordat u het apparaat onbeheerd achterlaat: Schakel de motor uit.
Maak na het beëindigen van de werkzaamheden vuil, aarde en plantenresten van de snijgarnituur – draag handschoenen om het risico op letsel te verminderen.
Gebruik geen vetoplossende middelen voor het reinigen.
Breng na grondig reinigen een corrosiewerende laag aan op het oppervlak van metalen snijgarnituren.

Onderhoud en reparaties
Onderhoud de machine regelmatig. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die niet in de gebruiksaanwijzingen van het basiswerktuig en de snijgarnituur worden beschreven. Laat alle andere werkzaamheden uitvoeren door een servicepunt.
STIHL adviseert om onderhouds- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkend STIHL servicepunt. STIHL dealers krijgen regelmatig de gelegenheid om trainingen te volgen en worden voorzien van de nodige technische informatie.
Gebruik alleen hoogwaardige vervangingsonderdelen om het risico op ongevallen en schade aan het motorwerktuig te voorkomen. Raadpleeg een servicepunt als u hierover vragen heeft.
STIHL adviseert het gebruik van originele STIHL vervangingsonderdelen. Ze zijn speciaal ontworpen om bij uw model te passen en aan uw prestatie-eisen te voldoen.
Om het risico op letsel te verminderen, moet u altijd de motor uitschakelen voordat u onderhouds- of reparatiewerkzaamheden uitvoert of de machine reinigt.

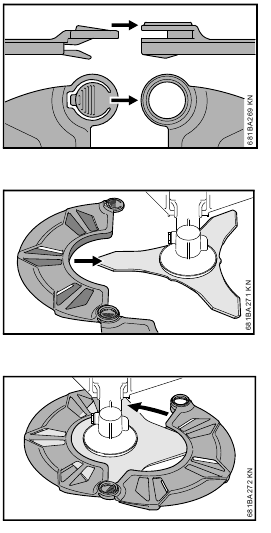

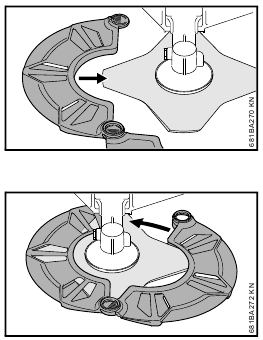

Symbolen op beschermkappen
Een pijl op de beschermkap geeft de juiste draairichting van de snijgarnituren aan.
Sommige van de volgende symbolen worden op de buitenkant van de beschermkap aangebracht om de goedgekeurde combinatie van snijgarnituur en beschermkap aan te geven.

	Beschermkap mag worden gebruikt met maaikoppen.
	Beschermkap mag worden gebruikt met grasmaaiblades.
	Beschermkap mag niet worden gebruikt met maaikoppen.
	Gebruik de beschermkap niet met bosmessen, hakselmessen of cirkelzaagbladen.
	Gebruik de beschermkap niet met bosmessen, hakselmessen, grasmaaiblades of cirkelzaagbladen.
	Beschermkap mag worden gebruikt met maaikoppen. Niet goedgekeurd voor gebruik met bosmessen, hakselmessen of cirkelzaagbladen.
	Beschermkap mag worden gebruikt met maaikoppen – gebruik geen metalen snijgarnituren.

Harnas / draagriem
Het harnas is inbegrepen in de leveringsomvang of verkrijgbaar als speciale accessoire.

• Gebruik een schouderriem.
• Bevestig de machine met draaiende motor aan de schouderriem.

Grasmaaiblades en bosmessen moeten altijd in combinatie met een schouderriem worden gebruikt.

Cirkelzaagbladen moeten altijd in combinatie met een volledig harnas met een snelontgrendelingssysteem worden gebruikt.

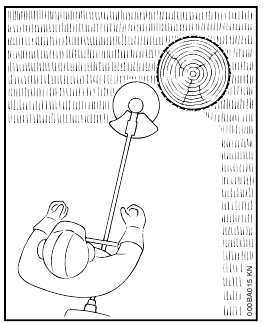

Maaikop met nylondraad

Nylondraad zorgt voor een zachte snede voor het afwerken en trimmen rond bomen, hekpalen, enz. – minder risico op beschadiging van de boomschors.
De maaikop wordt geleverd met een instructiefolder. Vul de maaikop bij met nylondraad zoals beschreven in de instructiefolder.

Om het risico op ernstig letsel te verminderen, mag u nooit draad of metaalversterkte draad gebruiken in plaats van de nylondraad.

STIHL Polycut-maaikop met polymeerblades
Voor het maaien van onbelemmerde randen van weiden (zonder palen, hekken, bomen of soortgelijke obstakels).

Controleer de slijtagegrensmarkeringen!

Als een van de slijtagegrensmarkeringen op de
PolyCut-maaikop is weggesleten (pijl): Blijf de maaikop niet gebruiken. Installeer een nieuwe. Anders bestaat er een risico op letsel door weggeslingerde delen van de kop.
Het is belangrijk om de onderhoudsinstructies voor de PolyCut-maaikop te volgen.
De PolyCut kan ook worden uitgerust met maaidraad in plaats van de polymeerblades.
De maaikop wordt geleverd met instructiefolders. Voorzie de maaikop van polymeerblades of nylondraad zoals beschreven in de instructiefolders.

Gebruik nooit draad in plaats van de nylon maaidraad – risico op letsel.

Risico op terugslag (blade thrust) met metalen snijgarnituren


Bij het gebruik van metalen snijgarnituren bestaat er een risico op terugslag wanneer de roterende blade in contact komt met een vast object, zoals een boomstam, tak, boomstronk, rots of iets dergelijks. De machine wordt naar rechts of naar achteren geslingerd – tegengesteld aan de draairichting van de snijgarnituur.

Het risico op terugslag is het grootst wanneer het zwarte gebied van de roterende snijgarnituur in contact komt met een vast object.

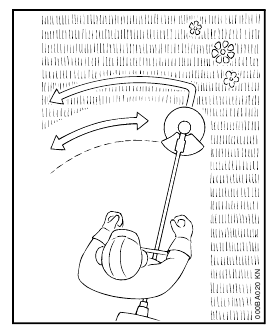

Grasmaaiblade

Gebruik alleen voor gras en onkruid – beweeg de bosmaaier in een boog als een zeis.

Onjuist gebruik kan de grasmaaiblade beschadigen – risico op letsel door weggeslingerde onderdelen. Slijp de grasmaaiblade volgens de instructies bij wanneer deze merkbaar bot is geworden.

Bosmes
Voor het snijden van vastgegroeid gras, verwilderde groei en struikgewas en het uitdunnen van jonge aanplant met een stamdiameter van niet meer dan 2 cm – snijd geen dikkere stammen – risico op ongevallen.

Gebruik de bosmaaier als een zeis (beweeg hem naar rechts en links) op grondniveau bij het snijden van gras en het uitdunnen van jonge aanplant.

Om verwilderde groei en struikgewas te snijden, laat u het bosmes op de groei zakken om een versnipperend effect te bereiken – houd de snijgarnituur tijdens dit proces altijd onder heuphoogte. Wees uiterst voorzichtig bij het gebruik van deze snijmethode. Hoe hoger de snijgarnituur zich boven de grond bevindt, hoe groter het risico op letsel door zijwaarts weggeslingerde stekken.

Onjuist gebruik van een bosmes kan ervoor zorgen dat het barst, afbrokkelt of verbrijzelt – risico op letsel door weggeslingerde onderdelen.

Om het risico op letsel te verminderen, is het essentieel om de volgende voorzorgsmaatregelen te nemen:

• Vermijd contact met stenen, rotsen, stukken metaal en andere vaste vreemde voorwerpen.
• Snijd nooit hout of struiken met een stamdiameter van meer dan 2 cm – gebruik een cirkelzaagblad voor dergelijke werkzaamheden.
• Inspecteer het bosmes regelmatig op tekenen van schade. Blijf niet werken met een beschadigd bosmes.
• Slijp het bosmes regelmatig en wanneer het merkbaar bot is geworden, en laat het indien nodig balanceren (STIHL adviseert een STIHL servicepunt).

Cirkelzaagblad
Geschikt voor het zagen van struiken en bomen met een maximale stamdiameter van 4 cm.
Voordat u begint met zagen, laat u de motor op vol vermogen draaien. Zaag met gelijkmatige druk.
Gebruik cirkelzaagbladen alleen met een bijpassende begrenzer van de juiste diameter.

Om het risico op beschadiging van het zaagblad te verminderen, vermijdt u contact met stenen en de grond. Slijp het blad op tijd goed aan – botte tanden kunnen ertoe leiden dat het blad barst en versplintert en ernstig letsel veroorzaakt.
Houd bij het vellen een afstand van ten minste twee boomlengtes tot de volgende velplek.

Risico op terugslag

Het risico op terugslag is het grootst in het zwarte gebied van het blad: Gebruik dit gebied van het cirkelzaagblad niet om te zagen.
Er is ook een risico op terugslag bij het gebruik van de lichter gekleurde gebieden van het blad: Deze gebieden van het blad mogen alleen worden gebruikt door ervaren gebruikers met een gespecialiseerde opleiding.
STIHL raadt u aan om het niet-gekleurde gebied van het cirkelzaagblad te gebruiken. Begin altijd met zagen met dit gebied van het blad.

Goedgekeurd basismotorisch gereedschap

Dit verwisselbare hulpstuk is alleen goedgekeurd voor gebruik op een basismotorisch gereedschap dat is uitgerust met een van de volgende handgreepsystemen:

• Fietsstuur
• Lusgreep zonder veiligheidsbeugel, maar geschikt voor het achteraf aanbrengen van een veiligheidsbeugel.
• Lusgreep met veiligheidsbeugel.

Het gebruik van dit verwisselbare hulpstuk is toegestaan met het volgende basismotorische gereedschap:

Machines met fietsstuur of machines met lusgreep met veiligheidsbeugel

• FT 250
• KA 85 R, KR 120, KW 250

Machines met lusgreep zonder veiligheidsbeugel
Een veiligheidsbeugel kan niet achteraf worden aangebracht op een bestaande lusgreep. Om deze reden moet de lusgreep worden vervangen door een versie met veiligheidsbeugel op de volgende modellen:

• STIHL FC 95, FC 110

Indien nodig moet de machine worden uitgerust met een draagring voor een draaggordel/schouderband.

• Zie hoofdstuk "De lusgreep monteren" om de lusgreep achteraf aan te brengen.
• Zie "Het hulpstuk monteren"/"De draagring aanbrengen" om de draagring achteraf aan te brengen.

Combinaties met andere basismotorische gereedschappen dan hierboven vermeld zijn niet toegestaan, omdat ze kunnen leiden tot ongelukken of ernstig persoonlijk letsel.

Om het risico op ongelukken en letsel te verminderen, gebruikt u snijhulpstukken alleen zoals gespecificeerd in het hoofdstuk "Goedgekeurde combinaties van snijhulpstuk, deflector, handgreep en draaggordel".

Zie "Goedgekeurde combinaties van snijhulpstuk, deflector, handgreep en draaggordel" voor het gebruik van de veiligheidsbeugel – risico op ongelukken en letsel.

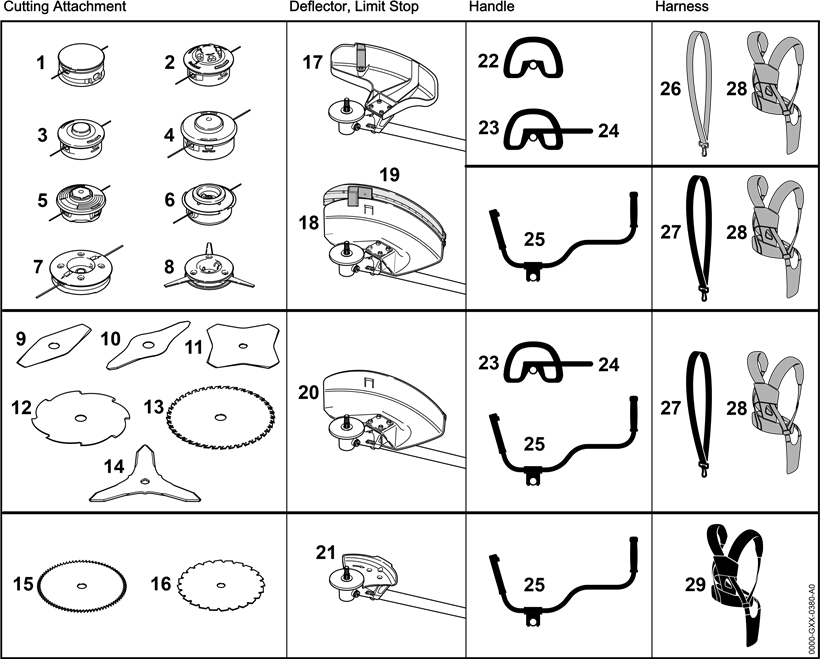

Goedgekeurde combinaties van snijhulpstuk, deflector, handgreep en draaggordel

Goedgekeurde combinaties
Selecteer de juiste combinatie uit de tabel op basis van het snijhulpstuk dat u wilt gebruiken.

Om veiligheidsredenen mogen alleen de snijhulpstukken, deflectors, handgrepen en draaggordels die in elke rij van de tabel worden getoond, samen worden gebruikt. Geen andere combinaties zijn toegestaan vanwege het risico op ongelukken.

Snijhulpstukken
Maaikoppen

1. STIHL SuperCut 20-2
2. STIHL AutoCut C 25-2^[1])
3. STIHL AutoCut 25-2
4. STIHL AutoCut 30-2^[2])
5. STIHL AutoCut 36-2²⁾
6. STIHL TrimCut 31-2
7. STIHL DuroCut 20-2
8. STIHL PolyCut 20-3

Metalen snijhulpstukken

9. Grasmes 230-2 (230 mm dia.)
10. Grasmes 260-2^[3]) (260 mm dia.)
11. Grasmes 230-4 (230 mm dia.)
12. Grasmes 230-8 (230 mm dia.)
13. Grasmes 250-40 Spezial
    (250 mm dia.)
14. Bosmaaierblad 250-3
    (250 mm dia.)
15. Cirkelzaagblad met krabtanden 200²⁾ (200 mm dia.)
16. Cirkelzaagblad met beitelvertanding 200²⁾ (200 mm dia.)

Niet-metalen grasmes, bosmaaiermessen en cirkelzaagbladen zijn niet goedgekeurd.

Deflectors

17. Deflector voor maaikoppen
18. Deflector met
19. rok en mes, voor maaikoppen
20. Deflector zonder rok en mes, voor metalen snijhulpstukken
21. Aanslag voor cirkelzaagbladen

Handgrepen

22. Lusgreep zonder veiligheidsbeugel
23. Lusgreep met
24. veiligheidsbeugel
25. Fietsstuur

Draaggordel

26. Schouderband mag worden gebruikt
27. Schouderband moet worden gebruikt
28. Volledige draaggordel mag worden gebruikt
29. Volledige draaggordel moet worden gebruikt

De lusgreep monteren

Lusgreep met veiligheidsbeugel monteren

• Plaats de vierkante moeren (1) in de veiligheidsbeugel (2); de gaten moeten overeenkomen.

• Plaats de klem (3) in de lusgreep (4) en positioneer ze beide tegen de aandrijfbuis (5).
• Positioneer de klem (6) tegen de aandrijfbuis.
• Plaats de veiligheidsbeugel (2) in de getoonde positie.
• Lijn de gaten uit.
• Steek de schroeven (7) in de gaten en schroef ze zo ver mogelijk in de veiligheidsbeugel (2).
• Ga naar "De lusgreep vastzetten".

De lusgreep zonder veiligheidsbeugel monteren

• Plaats de klem (3) in de lusgreep (4) en positioneer ze beide tegen de aandrijfbuis (5).
• Positioneer de klem (6) tegen de aandrijfbuis.
• Lijn de gaten uit.
• Plaats de ringen (8) op de schroeven (7) en steek de schroeven in de gaten. Plaats de vierkante moeren (1) en schroef ze zo ver mogelijk vast.
• Ga naar "De lusgreep vastzetten".

De lusgreep vastzetten

De lusgreep kan worden aangepast aan de lengte en het bereik van de gebruiker en de toepassing door de afstand (A) te wijzigen.
Aanbeveling: afstand (A): ongeveer 20 cm

• Schuif de handgreep naar de gewenste positie.
• Lijn de lusgreep (4) uit.
• Draai de schroeven vast totdat de lusgreep niet meer op de aandrijfbuis kan worden gedraaid. Als er geen veiligheidsbeugel is gemonteerd – zet de moeren indien nodig vast.

De bus (9) (niet op alle modellen gemonteerd) moet zich tussen de lusgreep en de bedieningsgreep bevinden.

Het hulpstuk monteren

Voorbereidingen voor het monteren van het hulpstuk

Om het risico op letsel te verminderen, moet u altijd de motor uitschakelen voordat u het basismotorische gereedschap ombouwt.
LET OP
Zorg ervoor dat de werkplek schoon is voordat u het hulpstuk monteert of verwijdert.

• Plaats het motorisch gereedschap op de machineondersteuning.

De beschermkap verwijderen
Als er een kap is gemonteerd op het uiteinde van de aandrijfbuis van het motorisch gereedschap:

• Trek de beschermkap van het uiteinde van de aandrijfbuis en bewaar deze op een veilige plaats.

Als de stekker uit de aandrijfbuis komt wanneer u de kap eraf trekt:

• Duw de stekker zo ver mogelijk in de aandrijfbuis.

De versnellingsbak of het hulpstuk verwijderen
Verwijder een bestaande versnellingsbak of verwisselbaar hulpstuk van het basismotorische gereedschap.

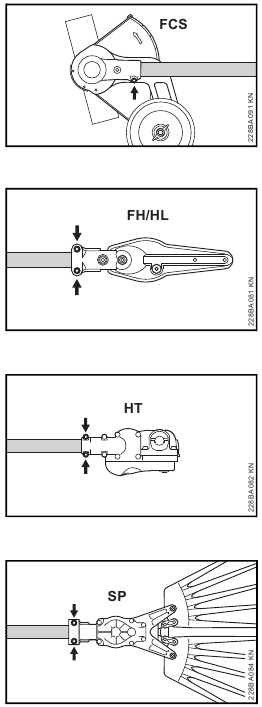

• Draai de klemschroeven (pijlen) op de versnellingsbakkast los – verwijder ze niet.
• Trek de versnellingsbak van de aandrijfbuis.

Als de aandrijfas uit de buis glijdt wanneer u de versnellingsbak eraf trekt:

• Duw de aandrijfas in de buis.


De aandrijfas mag niet meer dan L = 22 mm uit de buis steken. Als de afmeting (L) niet correct is:

• Oefen lichte druk uit op de aandrijfas en draai deze tegelijkertijd langzaam totdat deze tot de aangegeven lengte kan worden ingeduwd.

De versnellingsbak monteren

• Breng een markering aan (met potlood of viltstift) op afstand A (40 mm) van het uiteinde van de aandrijfbuis.
• Plaats het motorisch gereedschap op de grond zodat het op de machineondersteuning rust.


• Draai de klemschroeven (1) op de versnellingsbak los – verwijder ze niet.


• Duw de versnellingsbak (2) zo ver mogelijk op de aandrijfbuis (3) – draai hem tegelijkertijd heen en weer – totdat hij de markering op de aandrijfbuis bereikt of bedekt.

Alternatieve controle: de aandrijfbuis is correct gepositioneerd wanneer deze de gleuf in de klem van de versnellingsbak (korte pijlen) volledig sluit.

• Draai de klemschroeven op de versnellingsbak stevig vast.

Het mag niet mogelijk zijn om de versnellingsbak op de aandrijfbuis te draaien.

Modellen met lusgreep

• Draai de schroeven op de lusgreep los.

• Lijn de lusgreep (1) uit en verplaats deze naar de meest comfortabele positie.
  Aanbeveling: afstand A: ongeveer 20 cm
• Draai de schroeven op de lusgreep vast.

De draagring aanbrengen
Een draagring is noodzakelijk als het motorisch gereedschap met een schouderband/draaggordel moet worden gebruikt. Niet alle versies van basismotorische gereedschappen zijn uitgerust met een draagring.
De draagring is verkrijgbaar als een speciale accessoire en wordt gemonteerd zoals hieronder beschreven.

• Monteer de draagring (1) op afstand A = ongeveer 5 cm van de bedieningsgreep (2).
• Plaats de open draagring (1) tegen de aandrijfbuis met het schroefdraadgat aan de linkerkant (vanuit de motor gezien).
• Knijp de uiteinden van de draagring samen en steek de M6x14-schroef (3) erin.
• Lijn de draagring uit en draai de schroef stevig vast.

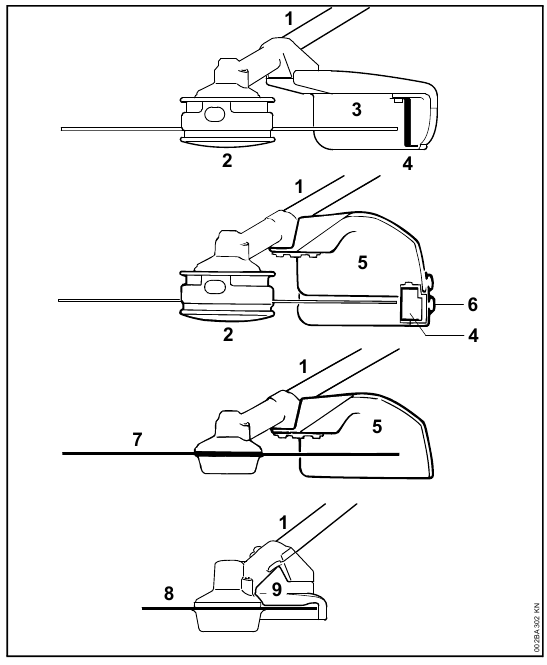

De deflector monteren

De deflector monteren

1. Deflector voor maaihulpstukken
2. Deflector voor maaikoppen

Deflectors (1 en 2) worden beide op dezelfde manier op de versnellingsbak gemonteerd.

• Plaats de deflector op de versnellingsbakflens.
• Steek de schroeven (3) erin en draai ze stevig vast.

De rok en het mes aanbrengen


Deze onderdelen moeten op de deflector (1) worden aangebracht wanneer u een maaikop gebruikt.

• Schuif de onderste geleidingsgleuf van de rok (4) op de deflector (1) – deze moet op zijn plaats klikken.
• Duw het mes (5) in de bovenste geleidingsgleuf op de rok en lijn het uit met het eerste gat.
• Steek de schroef erin en draai hem stevig vast.

De aanslag monteren


Monteer altijd de aanslag (6) wanneer u een cirkelzaagblad gebruikt.

• Positioneer de aanslag (6) op de versnellingsbakflens.
• Steek de schroeven (7) erin en draai ze stevig vast.

Het snijgereedschap bevestigen

Gereedschap op de grond plaatsen

• Schakel de motor uit.
• Leg uw gereedschap op de achterkant zodat het montagevlak van het snijgereedschap omhoog wijst.

Montagemateriaal voor snijgereedschap
Het meegeleverde montagemateriaal is afhankelijk van het snijgereedschap dat als originele uitrusting bij de nieuwe machine wordt geleverd.

Als er geen montagemateriaal bij de machine is verpakt

Er mogen alleen maaikoppen worden gebruikt die direct op de as (1) worden gemonteerd.

Als er wel montagemateriaal bij de machine is verpakt
Er kunnen maaikoppen en metalen snijgereedschappen worden gemonteerd.

Afhankelijk van het snijgereedschap kan het nodig zijn om de moer (2), de meenemer (3) en de steunschijf (4) te gebruiken. Deze onderdelen zijn inbegrepen in een set die bij de machine wordt geleverd en zijn ook verkrijgbaar als speciale accessoires.

De as blokkeren.

De uitgaande as (1) moet met de stopstift (2) of schroevendraaier (2) worden geblokkeerd om snijgereedschap te monteren of te verwijderen. Deze onderdelen worden standaard bij de machine geleverd of zijn als speciale accessoires verkrijgbaar.

• Steek de stopstift (2) of schroevendraaier (2) zo ver mogelijk in het gat (3) in de versnellingsbak – en oefen lichte druk uit.
• Draai de as of het snijgereedschap totdat de stopstift in de juiste positie glijdt en de as blokkeert.

Het montagemateriaal verwijderen

• Blokkeer de as.
• Gebruik de combinatiesleutel (1) om de moer (2) met de klok mee los te draaien en te verwijderen (linkse draad).
• Haal de steunschijf (3) van de as (4). Verwijder de steunplaat (5) niet.

Het snijgereedschap bevestigen

Gebruik een deflector die overeenkomt met het snijgereedschap – zie "De deflector monteren".

Maaikop met schroefmontage aanbrengen
Bewaar de gebruiksaanwijzing voor de maaikoppen op een veilige plaats.

• Schroef de maaikoppen tegen de klok in op de as (1) tot aan de aanslag.
• Blokkeer de as.
• Draai de maaikoppen stevig vast.

LET OP
Verwijder het gereedschap dat is gebruikt om de as te blokkeren.

De maaikoppen verwijderen

• Blokkeer de as.
• Schroef de maaikoppen met de klok mee los.

Metalen snijgereedschap monteren
Bewaar de folder en de verpakking van het metalen snijgereedschap op een veilige plaats.

Draag veiligheidshandschoenen om het risico op direct contact met de scherpe snijranden te verminderen.
Monteer slechts één metalen snijgereedschap.

Controleer de draairichting van het snijgereedschap

Snijgereedschap 2, 4 en 5 kan op beide manieren worden gemonteerd – ze moeten regelmatig worden omgedraaid om eenzijdige slijtage te voorkomen. De snijranden van snijgereedschap 1, 3, 6 en 7 moeten met de klok mee wijzen.

De draairichting wordt aangegeven door een pijl aan de binnenkant van de deflector.

• Plaats het snijgereedschap (8) op de steunplaat (9).

De kraag (zie pijl) moet in het montagegat van het snijgereedschap grijpen.

Het snijgereedschap vastzetten

• Plaats de steunschijf (10) – de bolle kant moet naar boven wijzen.
• Plaats de meenemer (11).
• Blokkeer de as (12).
• Gebruik de combinatiesleutel (14) om de montagebout (13) tegen de klok in op de uitgaande as te schroeven en stevig vast te draaien.

Als de montagebout te los is geworden, moet u een nieuwe monteren.
LET OP
Verwijder het gereedschap dat is gebruikt om de as te blokkeren.

Het metalen snijgereedschap verwijderen

Draag veiligheidshandschoenen om het risico op direct contact met de scherpe snijranden te verminderen.

• Blokkeer de as.
• Draai de montagebout met de klok mee los.
• Verwijder het snijgereedschap en het montagemateriaal van de versnellingsbak – maar verwijder de steunplaat (9) niet.

Het draagstel bevestigen

Niet alle basismachines zijn uitgerust met een draagstel en een draagring.

• Om de draagring achteraf aan te brengen – zie "Het hulpstuk monteren"/"De draagring aanbrengen".

De schouderriem/het draagstel is verkrijgbaar als speciale accessoire.
Het type draagring, schouderriem/draagstel en karabijnhaak is afhankelijk van de markt en de basismachine.
Het gebruik van het draagstel wordt beschreven in het hoofdstuk over "Goedgekeurde combinaties van snijgereedschap, deflector, handgreep en draagstel".

Schouderriem

• Doe de schouderriem (1) om.
• Pas de lengte van de riem aan – als de machine is bevestigd, moet de karabijnhaak (2) ongeveer een handbreedte onder uw rechterheup zitten.
• Breng de machine in evenwicht – zie "De machine in evenwicht brengen".

Volledig draagstel

• Doe het draagstel (1) om en sluit de vergrendelplaat (3).
• Pas de lengte van de riem aan – als de machine is bevestigd, moet de karabijnhaak (2) ongeveer een handbreedte onder uw rechterheup zitten.
• Breng de machine in evenwicht – zie "De machine in evenwicht brengen".

De machine aan het draagstel bevestigen

Het type en de stijl van het draagstel en de karabijnhaak (veerhaak) zijn afhankelijk van de markt.

• Bevestig de karabijnhaak (1) aan de draagring (2) op de aandrijfbuis.

De machine loskoppelen van het draagstel

• Druk de stang op de karabijnhaak (1) omlaag en trek de draagring (2) uit de karabijnhaak.

De machine afwerpen

De machine moet in geval van dreigend gevaar snel worden afgeworpen. Oefen het verwijderen en neerzetten van de machine zoals u dat in een noodsituatie zou doen. Gooi de machine tijdens het oefenen niet op de grond om schade te voorkomen.
Oefen het snel loskoppelen van het gereedschap van de karabijnhaak zoals beschreven onder "De machine loskoppelen van het draagstel".
Als u een schouderriem gebruikt: Oefen het af laten glijden van de riem van uw schouder.
Als u een volledig draagstel gebruikt: Oefen het snel openen van de vergrendelplaat en het af laten glijden van de draagstelriemen van uw schouders.

De machine in evenwicht brengen

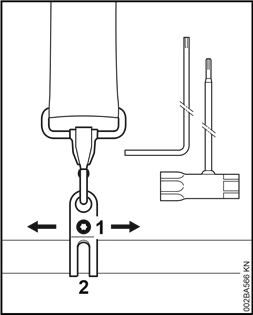

De machine in evenwicht brengen
De unit wordt anders in evenwicht gebracht, afhankelijk van het gebruikte snijgereedschap.
Ga als volgt te werk totdat aan de voorwaarden onder "Zwevende posities" is voldaan:

• Draai de schroef (1) los.
• Schuif de draagring (2) langs de aandrijfbuis.
• Draai de schroef matig vast.
• Laat de unit vrij hangen.
• Controleer de verkregen positie.

Zwevende posities

Maaiwerktuigen (A) zoals maaikoppen, grassnijbladen en bosmaaiermessen

• moeten de grond net raken.

Cirkelzaagbladen (B)

• moeten ongeveer 20 cm boven de grond "zweven".

Wanneer de juiste zwevende positie is bereikt:

• Draai de schroef op de draagring stevig vast.

De motor starten / stoppen

De motor starten
Volg altijd de startprocedure die wordt beschreven in de gebruiksaanwijzing van de basismachine.

• Plaats de unit op de grond: deze moet stevig op de motorsteun en de deflector rusten.
• Indien gemonteerd: verwijder de transportbescherming van het snijgereedschap.

Controleer om het risico op ongevallen te verminderen of het snijgereedschap de grond of andere obstakels niet raakt.

• Zorg ervoor dat u stevig staat, zit of knielt.
• Houd de unit met uw linkerhand stevig op de grond en druk deze omlaag – raak de gashendel, de blokkeerhendel of de schuifregelaar niet aan.

LET OP
Ga niet op de aandrijfbuis staan of knielen.

Het snijgereedschap kan beginnen te bewegen zodra de motor start. Geef daarom na het starten gas – de motor keert terug naar stationair toerental.
Volg nu de startprocedure die wordt beschreven in de gebruiksaanwijzing van de basismachine.

De motor stoppen

• Zie de gebruiksaanwijzing van de basismachine.

De unit transporteren

Transportbescherming gebruiken
Het type transportbescherming is afhankelijk van het metalen snijgereedschap dat bij de machine wordt geleverd. Transportbeschermingen zijn verkrijgbaar als speciale accessoires.

Graszaagbladen van 230 mm

Bosmaaiermessen van 250 mm

Graszaagbladen tot 260 mm

• Koppel de draadstang los van de transportbescherming.
• Zwenk de draadstang naar buiten.

• Plaats de transportbescherming van onderaf op het snijgereedschap.

• Zwenk de draadstang in de juiste positie.
• Haak de draadstang aan de transportbescherming.

Cirkelzaagbladen

• Koppel de draadstang los van de transportbescherming.

• Zwenk de draadstang naar buiten.
• Plaats de transportbescherming van onderaf op het zaagblad en zorg ervoor dat de aanslag goed in de uitsparing zit.

• Zwenk de draadstang in de juiste positie.
• Haak de draadstang aan de transportbescherming.

De versnellingsbak smeren

• Controleer regelmatig het vetniveau – ongeveer om de 25 bedrijfsuren.
• Draai de vulplug (1) los. Als er geen vet aan de binnenkant van de vulplug te zien is, schroeft u de tube (2) met STIHL-versnellingsbakvet (speciale accessoire) in het vulgat.
• Knijp maximaal 5 g vet in de versnellingsbak.

LET OP
Vul de versnellingsbak niet volledig met vet.

• Verwijder de tube met vet (2).
• Plaats de vulplug (1) terug en draai deze stevig vast.

De machine opslaan

Voor perioden van ongeveer 3 maanden of langer

• Verwijder, reinig en inspecteer het snijgereedschap. Behandel metalen snijgereedschappen met corrosiewerende middelen.
• Bewaar de machine op een droge en veilige plaats. Buiten het bereik van kinderen en andere onbevoegden houden.

Metalen zaagbladen slijpen

• Gebruik een slijpvijl (zie "Speciale accessoires") om bot snijgereedschap te slijpen. In geval van ernstigere slijtage of inkepingen: slijp opnieuw met een slijpmachine of laat het werk doen door een dealer – STIHL adviseert een STIHL-onderhoudsdealer.
• Slijp regelmatig, verwijder zo weinig mogelijk metaal – twee of drie vijlbewegingen zijn meestal voldoende.

• Slijp de tanden (1) gelijkmatig – verander het contour van het moederblad (2) op geen enkele manier.

Raadpleeg de verpakking van het snijgereedschap voor aanvullende slijpinstructies. Bewaar de verpakking voor toekomstig gebruik.

In evenwicht brengen

• Controleer na ongeveer 5 keer opnieuw slijpen het snijgereedschap op onevenwichtigheid op een STIHL-balancer – zie "Speciale accessoires" – of laat het controleren door een dealer en indien nodig opnieuw in evenwicht brengen – STIHL adviseert een STIHL-onderhoudsdealer.

Onderhoud van de maaikop

Motorapparaat op de grond plaatsen

• Schakel de motor uit.
• Leg uw motorapparaat op zijn rug zodat de montagekant van het snijgereedschap naar boven wijst.

Nylon draad vervangen
Controleer altijd de maaikop op tekenen van slijtage voordat u de nylondraad vervangt.

Als er tekenen van ernstige slijtage zijn, vervang dan de volledige maaikop.
De nylon maaidraad wordt in het volgende aangeduid als "nylondraad" of "draad".
De maaikop wordt geleverd met geïllustreerde instructies voor het vervangen van de nylondraad. Bewaar de instructies voor de maaikop op een veilige plaats.

• Verwijder indien nodig de maaikop.

Nylondraad afstellen
STIHL SuperCut
Er wordt automatisch nieuwe draad toegevoerd als de resterende draad minstens 6 cm lang is. Het mes op de beschermkap trimt te lange draden op de juiste lengte.

STIHL AutoCut

• Houd met draaiende motor de roterende maaikop boven het grasoppervlak.
• Tik er een keer mee op de grond – er wordt nieuwe draad toegevoerd en het mes op de beschermkap trimt deze op de juiste lengte.

Er wordt nieuwe draad toegevoerd telkens wanneer de maaikop op de grond wordt getikt. Let daarom tijdens het gebruik op de snijprestaties van de maaikop. Als de maaikop te vaak op de grond wordt getikt, zal het draadbegrenzerblad onnodig ongebruikte lengtes nylondraad afsnijden.
De draadtoevoer werkt alleen als beide draden nog minstens 2,5 cm lang zijn.

STIHL TrimCut

Om het risico op letsel te verminderen, schakelt u altijd de motor uit voordat u de nylondraad met de hand afstelt.

• Trek de spoel omhoog – draai deze ongeveer 1/6 slag tegen de klok in totdat deze vastklikt – en laat hem terugveren.
• Trek de uiteinden van de draden naar buiten.

Herhaal de bovenstaande procedure indien nodig totdat beide draden het begrenzerblad op de beschermkap bereiken.
Door de spoel van de ene stop naar de volgende te draaien, wordt ongeveer 4 cm nieuwe draad toegevoerd.

Nylon draad vervangen
STIHL PolyCut
In plaats van de messen kan een stuk nylondraad op de PolyCut worden gemonteerd. STIHL DuroCut, STIHL PolyCut

Om het risico op letsel te verminderen, schakelt u altijd de motor uit voordat u de maaikop bijvult.

• Plaats de nylondraad in de maaikop zoals beschreven in de meegeleverde instructies.

Messen vervangen
STIHL PolyCut
Controleer altijd de maaikop op tekenen van slijtage voordat u nieuwe messen installeert.

Als er tekenen van ernstige slijtage zijn, vervang dan de volledige maaikop.
De thermoplastische messen worden in het volgende aangeduid als "messen".
De maaikop wordt geleverd met geïllustreerde instructies voor het vervangen van de messen. Bewaar de instructies voor de maaikop op een veilige plaats.

Om het risico op letsel te verminderen, schakelt u altijd de motor uit voordat u de messen installeert.

• Verwijder de maaikop.
• Vervang de messen zoals weergegeven in de geïllustreerde instructies.
• Monteer de maaikop op de machine.

Onderhoud en verzorging

De volgende intervallen zijn alleen van toepassing op normale bedrijfsomstandigheden. Als uw dagelijkse werktijd langer is of de bedrijfsomstandigheden moeilijk zijn, verkort u de aangegeven intervallen dienovereenkomstig.

Alle toegankelijke schroeven en moeren

• Draai indien nodig weer vast

Snijgereedschappen

• Visuele inspectie, controleer de dichtheid voor aanvang van de werkzaamheden en na elke tankstop
• Vervangen indien beschadigd
• Slijp metalen snijgereedschappen voor aanvang van de werkzaamheden indien nodig

Smering van de versnellingsbak

• Wekelijks controleren
• Zo nodig bijvullen

Veiligheidslabels

• Vervang onleesbare veiligheidslabels

Minimaliseer slijtage en voorkom schade

Het opvolgen van de instructies in deze handleiding en de basishandleiding voor motorapparaten helpt het risico op onnodige slijtage en schade aan het motorapparaat te verminderen.
Het motorapparaat moet worden bediend, onderhouden en opgeslagen met de nodige zorg en aandacht zoals beschreven in deze handleidingen.
De gebruiker is verantwoordelijk voor alle schade veroorzaakt door het niet naleven van de veiligheidsvoorschriften, bedienings- en onderhoudsinstructies. Dit omvat in het bijzonder:

• Wijzigingen of aanpassingen aan het product die niet zijn goedgekeurd door STIHL.
• Het gebruik van gereedschappen of accessoires die niet zijn goedgekeurd of geschikt zijn voor het product of van slechte kwaliteit zijn.
• Het gebruik van het product voor doeleinden waarvoor het niet is ontworpen.
• Het gebruik van het product voor sport- of wedstrijdevenementen.
• Gevolgschade veroorzaakt door het blijven gebruiken van het product met defecte onderdelen.

Onderhoudswerkzaamheden
Alle bewerkingen die worden beschreven in het hoofdstuk over "Onderhoud en verzorging" moeten regelmatig worden uitgevoerd. Als deze onderhoudswerkzaamheden niet door de eigenaar kunnen worden uitgevoerd, moeten ze worden uitgevoerd door een servicebedrijf.
STIHL raadt u aan om service- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkende STIHL-servicebedrijf. STIHL-dealers krijgen regelmatig de mogelijkheid om trainingen te volgen en worden voorzien van de nodige technische informatie.
Als deze onderhoudswerkzaamheden niet worden uitgevoerd zoals aangegeven, aanvaardt de gebruiker de verantwoordelijkheid voor eventuele schade die kan ontstaan. Dit omvat onder andere:

• Corrosie en andere gevolgschade als gevolg van onjuiste opslag.
• Schade aan het product als gevolg van het gebruik van vervangingsonderdelen van slechte kwaliteit.

Onderdelen die onderhevig zijn aan slijtage
Sommige onderdelen van het motorapparaat zijn onderhevig aan normale slijtage, zelfs tijdens regelmatig gebruik in overeenstemming met de instructies en moeten, afhankelijk van het type en de duur van het gebruik, tijdig worden vervangen. Dit omvat onder andere:

• Snijgereedschappen (alle soorten)
• Montagemateriaal voor snijgereedschappen
• Beschermkappen voor snijgereedschappen

Belangrijkste onderdelen

1. Aandrijfbuis
2. Maaikop
3. Beschermkap alleen voor maaikoppen
4. Draadbegrenzerblad
5. Beschermkap voor alle maaihulpstukken
6. Schort voor maaikoppen
7. Metalen maaihulpstuk
8. Cirkelzaagblad
9. Aanslag alleen voor cirkelzaagbladen

Specificaties

Motortoerental
Max. toerental van de uitgaande as bij het snijgereedschap met basismotorapparaat:

FC 95, FC 110	7.500 tpm
FR 85	7.500 tpm
FR 350	8.790 tpm
FR 410	9.360 tpm
FR 450	8.930 tpm
FR 460	9.360 tpm
FR 480	8.930 tpm
FS 80, FS 85	7.500 tpm
FS 87, FS 90	7.500 tpm
FS 94	7.290 tpm
FS 100, FS 110	7.500 tpm
FS 120, FS 200	8.790 tpm
FS 130	7.500 tpm
FS 240	9.360 tpm
FS 240 R, FS 260 R	7.930 tpm
FS 250	8.790 tpm
FT 250	8.790 tpm
KA 85 R:	7.500 tpm
KA 120, KA 250	8.790 tpm

Gewicht
droog, zonder snijgereedschap en beschermkap 0,65 kg

Onderhoud en reparaties

Gebruikers van deze machine mogen alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruikershandleiding worden beschreven. Alle andere reparaties moeten worden uitgevoerd door een servicebedrijf.
STIHL raadt u aan om service- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkende STIHL-servicebedrijf. STIHL-dealers krijgen regelmatig de mogelijkheid om trainingen te volgen en worden voorzien van de nodige technische informatie.
Gebruik bij het repareren van de machine alleen vervangingsonderdelen die door STIHL zijn goedgekeurd voor dit motorapparaat of die technisch identiek zijn. Gebruik alleen hoogwaardige vervangingsonderdelen om het risico op ongevallen en schade aan de machine te voorkomen.
STIHL raadt het gebruik van originele STIHL-vervangingsonderdelen aan.
Originele STIHL-onderdelen zijn te herkennen aan het STIHL-onderdeelnummer, het -logo en het STIHL-onderdelensymbool (het symbool kan alleen op kleine onderdelen voorkomen)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Stihl FS Handleiding

Beschikbare talen
