Ispring CU-A4 handleiding

Inleiding

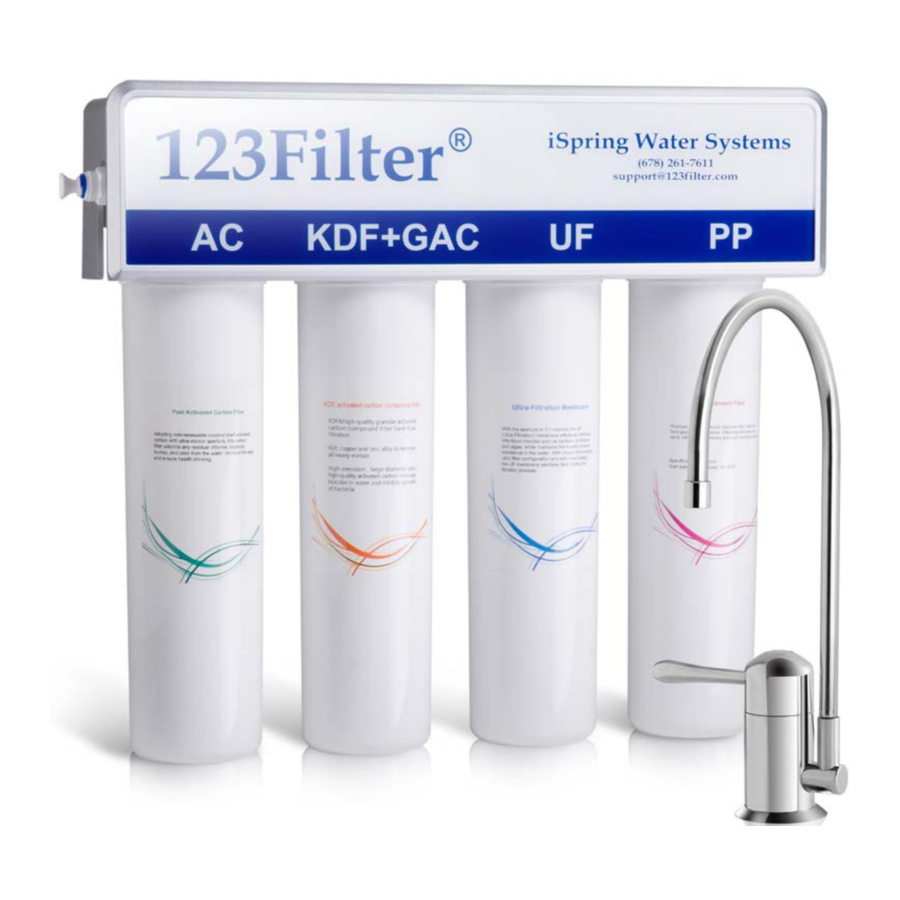

Gefeliciteerd met de aankoop van het iSpring 4-traps ultrafiltratie waterfiltersysteem. De CU-A4 is voorzien van een vierstaps filtratieproces en bevat een 0,1-micron UF-membraan, een polypropyleen sedimentfilter (PP), actieve kool (AC) en Kinetic Degradation Fluxion (KDF) om fris smakend mineraalwater rechtstreeks uit uw kraan te leveren.

Specificaties

Onderdelenlijst

1. Voorgemonteerde machinekop:
   Vier filterhuisdoppen aan de onderkant en twee snelfitting-elleboogkoppelingen aan beide zijden.
2. Vier filterhuizen en vier cartridges
   1. Eerste trap: PP-wegwerpfilter (1^e aan de rechterkant wanneer u naar het voorpaneel kijkt)
   2. Tweede trap: UF-membraan wegwerpfilter in holle vezel
   3. Derde trap: 85C granulaat actieve kool wegwerpfilter + KDF-filter
   4. Vierde trap: Actieve kool na wegwerpfilter (1^e aan de linkerkant)
3. Drinkwaterkraan en installatiekit
4. Watertoevoeradapter (AFW43)
   Sluit aan op de hoekstopkraan van de koudwatertoevoer met een 1/2" en 3/8" adapter.
5. 1/4 inch slang
   Verbindt de watertoevoeradapter, filtereenheid en drinkwaterkraan.

Snelle tips

Watertoevoerkraan in verschillende maten

Sommige huizen hebben mogelijk een 1/2 of 3/8 inch watertoevoerkraan. De watertoevoeradapter (AFW43) bevat een omkeerbare adapter die op beide maten past. Voor andere maten kunt u een adapter kopen bij uw plaatselijke sanitairwinkel of contact met ons opnemen. Als er geboord moet worden, zorg er dan voor dat er geen elektriciteits- of waterleidingen in de weg zitten.

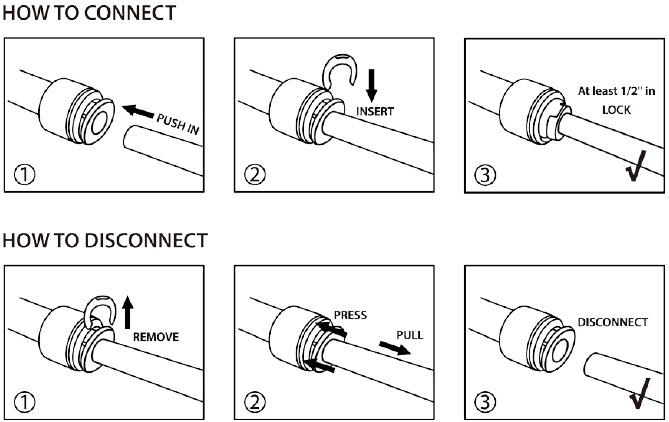

Gebruik van snelfitting

1. Vanuit de open kant gezien begint de snelfitting met de spantang, vergrendelingsclip (vaak in blauwe kleur) en fittinglichaam.
2. Om aan te sluiten, snijdt u de slang gelijkmatig af, verwijdert u de vergrendelingsclip, duwt u de slang 1/2 inch in de snelfitting en installeert u de vergrendelingsclip opnieuw. Trek voorzichtig aan de slang om er zeker van te zijn dat deze vergrendeld is.
3. Om los te koppelen, verwijdert u de vergrendelingsclip en drukt u de spantang samen en houdt u deze in het fittinglichaam om de opening te elimineren waar de vergrendelingsclip zich bevond, en trekt u tegelijkertijd de slang eruit.

*OPMERKING* Bekijk onze YouTube-video 'iSpring RO Quick Fitting'

Een gat boren in een gootsteen of aanrechtblad

1. Bekijk de YouTube-video "how to drill a hole in granite countertop"
2. Kies een diamant gatzaag van 1 inch voor graniet en een titanium boor voor staal
3. Gebruik een koelmiddel om de warmte te verspreiden. Kies water voor graniet en olie voor staal
4. Gebruik een 1-1/2" zuignapbasisboorring om koelvloeistof vast te houden en te voorkomen dat de boor over het aanrecht glijdt
5. Begin langzaam. Wees voorzichtig met de boormachine, deze kan wegglijden en het aanrechtoppervlak beschadigen.
6. Stel de boormachine met variabele snelheid in op 100 - 200 RPM. Gebruik GEEN hamerboor op natuursteen, glas en keramiek.
7. Houd de boor verticaal en draai een beetje om de druk gelijkmatig in een cirkelvormige beweging uit te oefenen.

Wees geduldig en weloverwogen. Het kan 20 - 40 minuten duren om door een inch te boren.

Installatiestappen

Verkeerd geïnstalleerde systemen kunnen leiden tot waterschade als gevolg van lekkage of overstroming. Een correcte installatie van dit systeem vereist bekendheid met standaard gootsteenleidingen en het juiste gebruik van gangbaar handgereedschap en elektrisch gereedschap. Als u niet bekend bent met standaard gootsteenleidingen en het juiste gebruik van gangbaar handgereedschap en elektrisch gereedschap, of als u problemen ondervindt bij de installatie van dit systeem, raadpleeg dan een erkende professional, zoals een aannemer of loodgieter.

Opmerking: Gebruik de bus (adapter) die bij de AFW wordt geleverd om de ½" NPT- of ⅜" COMP-schroefdraad op de koudwaterleiding van uw gootsteen te passen.

Voorbereiding

1. Locatie: Dit waterfilter kan overal worden geïnstalleerd met een goede koudwatertoevoer, zoals onder de gootsteen, achter de koelkast, naast uw aquarium, in de camper, enz.
2. Benodigde gereedschappen:
   1. 3/8 inch en 1/4 inch steeksleutels of verstelbare moersleutel
   2. Kruiskopschroevendraaiers en schroevendraaiers met platte kop
   3. Schaar of mes
   4. Emmer en handdoek om waterdruppels op te vangen
   5. Boormachine met variabele snelheid met 1-inch stalen of marmeren gatzaag als er een gat in het aanrecht moet worden geboord

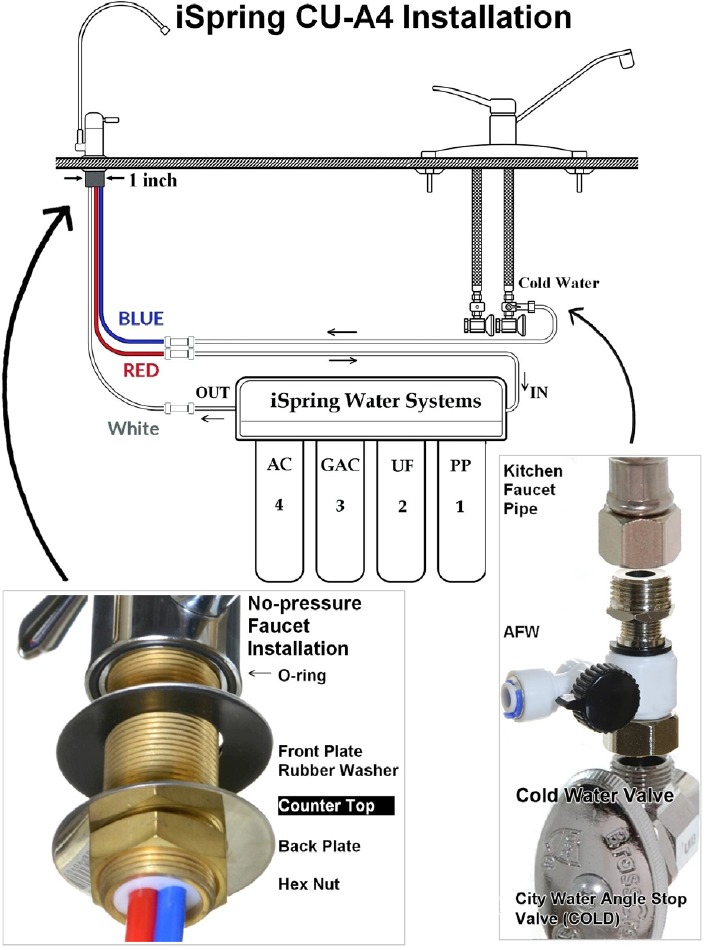

Stappen voor installatie onder de gootsteen

(Andere locaties kunnen variëren)

De watertoevoeradapter installeren

1. Sluit uw watertoevoerkraan (KOUD) en open de keukenkraan om de waterdruk te verlagen.
2. Plaats een handdoek of emmer eronder en koppel de waterslang van de kraan los van de watertoevoerkraan met behulp van de 3/8 inch moersleutel en installeer de watertoevoeradapter (AFW) ertussen. Zorg ervoor dat de rubberen ringen nog op hun plaats zitten. Het is meestal niet nodig om hier teflon tape te gebruiken. Draai de zeskantmoer handvast aan en gebruik de moersleutel voor de laatste 1/4 - 1/2 draai. Draai niet te vast aan.
3. Installeer de 1/4 inch WITTE slang op de watertoevoeradapter met behulp van de 1/4 inch moersleutel. Draai deze handvast aan en draai vervolgens een halve tot een hele slag vast met de moersleutel. Als u de watertoevoeradapter met snelfitting hebt ontvangen, steekt u de slang 1/2 inch diep in de fitting. Deze wordt automatisch vergrendeld.

De drinkwaterkraan installeren

1. Als uw gootsteen geen extra gat van 1" heeft, moet u er een boren. (Raadpleeg Snelle tips voor het boren van een gat in een gootsteen of aanrecht). Veeg schoon en droog het gebied.
2. Als er een blauwe beschermfolie op de voorplaat zit, verwijder deze dan. Schuif de voorplaat met een zwarte rubberen ring op de kraansteel. Steek de kraansteel in het gat op het aanrecht. Optioneel kan loodgieterslijm of -afdichtmiddel worden gebruikt.
3. Schuif onder de gootsteen de achterplaat erop en draai de zeskantmoer vast.
   OPMERKING: Neem contact met ons op als u van plan bent de zuiverwaterleiding te "vertakken" en aan te sluiten op uw koelkast, omdat u een gewone RO-kraan en een drukregelaar nodig heeft.

De unit en filtercartridges installeren

1. Stem de faselabels af en draai de filtercartridges in de juiste volgorde met de klok mee in de machinekop.
2. Markeer de twee gaten van de beugel op de kastwand en installeer twee #8 x 1" ronde kop schroeven om de unit op te hangen.

De slangen installeren

(zie Snelle tips voor het gebruik van snelfitting)

1. Sluit de blauwe slang aan op de AFW, de rode slang op de 1^e trap en de witte slang op de 4^e trap.
2. Controleer de waterroute: koudwaterkraan → blauwe slang → drinkwaterkraan → rode slang → 1,2,3,4 trappen → witte slang → drinkwaterkraan.

Systeem opstarten

1. Met een handdoek of emmer eronder, zet u de koudwaterkraan langzaam open, voel de trilling en het geluid van de waterstroom. Als uw waterdruk hoog is, zet dan de watertoevoerkraan NIET helemaal open, maar spaarzaam in een horizontale positie.
2. Als het lekt, controleer dan of de slang volledig in de snelfittingen is gestoken en of de moeren en cartridges goed zijn aangedraaid.
3. Zet de drinkwaterkraan open. Er zou water moeten gaan stromen. Laat het 5 - 15 minuten lopen of totdat de koolstofdeeltjes zijn weggespoeld en het water helder wordt. Het waterfilter is nu klaar voor gebruik. Noteer de huidige datum op de cartridge voor toekomstig gebruik. De cartridge set heeft een levensduur van ongeveer 6 - 9 maanden, afhankelijk van de waterkwaliteit en het gebruik.

Filter vervanging

1. Sluit de kogelkraan van de watertoevoer (KOUD) en open de keuken- en drinkwaterkraan om de druk te verminderen.
2. Met een handdoek of emmer eronder, draait u de filtersleutel tegen de klok in om te verwijderen en plaatst u de vervanging onmiddellijk terug. Werk in de volgorde van de 1^e trap naar de 4^e trap, dat is van rechts naar links wanneer u naar het voorlabel van de machinekop kijkt.

Probleemoplossing

Opmerkingen

• Voordat u van huis vertrekt of het waterfilter voor een bepaalde tijd niet meer gebruikt, sluit u de koudwaterkraan en de AFW-kraan (kruisstand) en zet u de drinkwaterkraan open om er zeker van te zijn dat er geen resterende druk is.
• Mocht er een lekkage of schade aan de onderdelen optreden, sluit dan onmiddellijk de AFW-kraan en neem contact met ons op voor hulp. (678-261-7611, support@123filter.com)

Garantie registratie

Om uw product te registreren voor de garantie, gaat u naar onze website op 123filter.com en gaat u naar het tabblad "Garantie".
We bieden een 30 dagen geld-terug-garantie, een 1-jarige fabrieksgarantie en levenslange technische ondersteuning voor al onze producten. We hebben echter niet de bestelinformatie van andere websites dan 123Filter.com (Amazon, Home Depot, enz.), dus zorg ervoor dat u die informatie invult bij de registratie van uw systeem. Als u vragen of opmerkingen heeft over uw product, aarzel dan niet om ons te bellen of e-mailen, of vermeld het in de notities/opmerkingen bij uw garantieregistratie. Uw tevredenheid is ons bedrijf!

www.123filter.com | (678) 261-7611 | support@123filter.com
