Directed Viper 5706V handleiding

Gefeliciteerd met de aankoop van uw geavanceerde beveiligings- en afstandsstartsysteem. Het lezen van deze gebruikershandleiding voordat u uw systeem gebruikt, helpt u het gebruik van uw systeem en de vele functies ervan te maximaliseren. Neem voor eventuele aanvullende vragen contact op met uw geautoriseerde Directed-dealer of neem contact op met Directed op 1-800-753-0600 (alleen in de VS).

Aanvullende informatie over de handleiding

Alleen basiscommando's, functies en essentiële informatie worden behandeld in deze compacte handleiding. Uw product heeft veel geavanceerde functies die hier niet worden besproken. Raadpleeg de uitgebreide online versie voor deze functies op de website die op de achterkant staat vermeld. De meeste secties in deze handleiding bevatten ook aanvullende informatie die te vinden is in de uitgebreide online versie.

Belangrijke informatie

Uw garantie
Uw systeem wordt geleverd met een garantie. De garantievoorwaarden staan beschreven aan het einde van deze handleiding. Zorg ervoor dat u het aankoopbewijs van uw dealer ontvangt, waaruit blijkt dat het product is geïnstalleerd door een geautoriseerde Directed-dealer.

Vervangende afstandsbedieningen
Neem contact op met uw geautoriseerde dealer of bezoek ons op www.directedstore.com om extra afstandsbedieningen te bestellen. Onderdeelnummers van de afstandsbediening staan op de achterkant van het apparaat.

Aan de slag

Vanwege de transport- en opslagtijd voorafgaand aan uw aankoop, kan de batterijlading van uw afstandsbediening leeg zijn. Om een goede werking te garanderen, controleert u het batterijniveau en sluit u de meegeleverde USB-kabel aan tussen de afstandsbediening en een computer als deze niet volledig is opgeladen. Het display geeft de laadstatus aan en vervolgens wanneer de batterij volledig is opgeladen.

Responder LC afstandsbediening

Functie	Beschrijving
Interne antenne	Wordt gebruikt voor het verzenden en ontvangen van informatie
Display	Statusscherm - het bovenste gedeelte van het display bevat statuspictogrammen voor het systeem, de sirene, alarmzones, afstandsstart en afstandsbediening. Tekstveld - het onderste gedeelte van het display - toont de klok, runtime of temperatuur tijdens de afstandsstart, evenals opdrachtbevestigingen, paginaberichten en programmeermenu's
Opdrachtknoppen (4)	Wordt gebruikt om commando's voor inschakelen, uitschakelen, extra kanaal en afstandsstart uit te voeren
Functieknop	Wordt gebruikt om toegang te krijgen tot functieniveaus voor commando's, configuratiemenu's voor programmering, autoselectie en om rapporten op te vragen.
Mini-USB-poort	De USB-kabel wordt aangesloten op deze poort (aan de zijkant van de afstandsbediening).

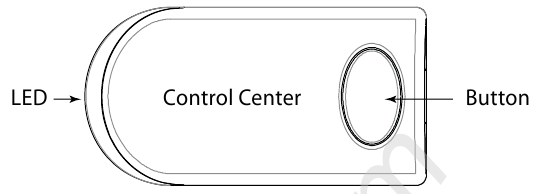

Control Center

Het Control Center, dat zich meestal aan de bovenkant van de voorruit bevindt, verzendt en ontvangt commando's of berichten van en naar uw systeem. Het bestaat uit:

• De antenne van het systeem in het voertuig, voor 2-wegcommunicatie.
• De status-LED, als een visuele indicator van de status van het systeem.
• De bedieningsknop, om het systeem in Valet Mode* te zetten en om de Emergency Override**-bewerking uit te voeren.

* Zie "Afstandsbediening en systeemwerking" in de online handleiding.
** Zie "Alarmfuncties" in de online handleiding.

Statuspictogrammen op het scherm

De onderstaande tabel beschrijft alle statuspictogrammen op het scherm.

* Dit pictogram is pas aanwezig als Auto 2 is ingeschakeld in het configuratiemenu Setup Remote.
** Dit pictogram is pas aanwezig als de afstandsbediening is gekoppeld aan een optionele garagedeuropener.

Uw systeem gebruiken

Commando's en bevestigingen

Commando's, basis of geavanceerd, worden gebruikt om systeemfuncties te activeren en worden uitgevoerd door op een van de opdrachtknoppen te drukken. Basiscommando's regelen de meest gebruikte beveiligings- en afstandsstartfuncties, terwijl geavanceerde commando's meer gespecialiseerde functies regelen en rapporten opvragen.

Bevestigingen voor basis- of geavanceerde commando's worden eerst aangegeven door sirenechirps en parkeerlichtflitsen, en vervolgens door tekst, pictogrammen en pieptonen of tonen op de afstandsbediening. Een beschrijving van elke functiebevestiging is te vinden in de volgende secties Basiscommando en Geavanceerd commando.

Commando's uitvoeren

Voer basiscommando's uit door op een van de opdrachtknoppen te drukken terwijl u zich in het niveau Directe toegang bevindt. Directe toegang is beschikbaar terwijl het tekstveld de klok, temperatuur of runtime weergeeft. Voer geavanceerde commando's uit door eerst toegang te krijgen tot een van de functieniveaus en vervolgens op een van de opdrachtknoppen te drukken terwijl u zich binnen een niveau bevindt. Functieniveaus zijn beschikbaar wanneer het tekstveld LEVEL 1, 2, 3 of 4 weergeeft.

Voorbeeld van een geavanceerd commando: Stil inschakelen

1. Druk eenmaal op de-knop om toegang te krijgen tot functieniveau 1, het tekstveld toont LEVEL 1 (NIVEAU 1).
2. Druk op de -knop terwijl de tekst LEVEL 1 (NIVEAU 1) nog steeds wordt weergegeven om het commando Stil inschakelen uit te voeren.
3. De Responder LC-afstandsbediening toont SILENT ARMED (STIL INGESCHAKELD) in het tekstveld en werkt de statuspictogrammen op het scherm bij.

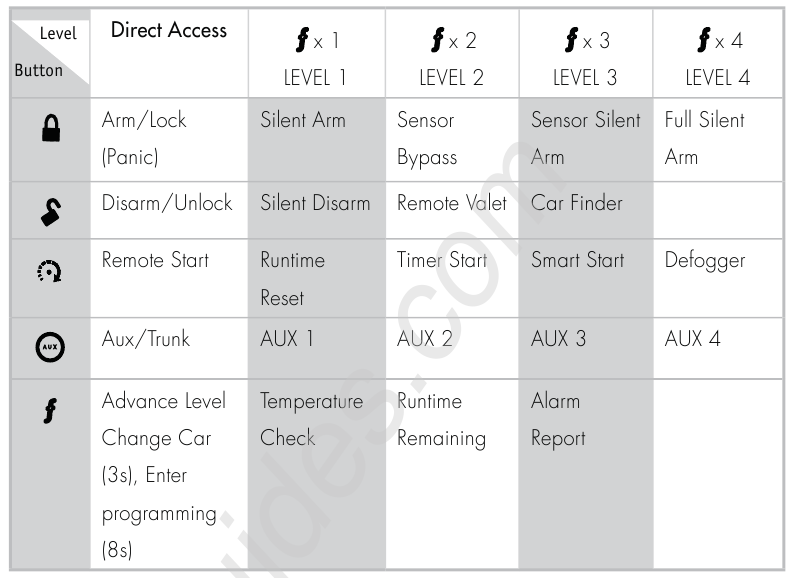

Responder LC commando tabel

Waarschuwingen bij foutcondities

Als er bij het uitvoeren van een commando een voorwaarde bestaat die de activering van een alarmfunctie* of afstandsstartfunctie** niet toestaat, wordt de tekst NOT AVAILABLE (NIET BESCHIKBAAR) of REMOTE START ERROR (AFSTANDSSTARTFOUT) en een fouttoon afgespeeld.

* Zie deze sectie en "Functie niet beschikbaar" in de online handleiding.
** Zie deze sectie en "Afstandsstartfout" in de online handleiding.

Basishandelingen (directe toegang)

Inschakelen

Druk op en laat los

Het alarm wordt ingeschakeld, de deuren worden vergrendeld (indien aangesloten) en de sirene piept en de parkeerlichten knipperen eenmaal. De tekst ARMED en pieptonen worden afgespeeld ter bevestiging en de systeemstatuspictogrammen worden bijgewerkt. Als Valet-modus* is ingeschakeld, worden de deuren vergrendeld en wordt de tekst VALET en de bijbehorende toon afgespeeld. Verlaat de Valet-modus om het alarm normaal in te schakelen.

Als een fout in de triggerzone wordt gedetecteerd, piept de sirene nogmaals en wordt het rapport Trigger Zone Fault** afgespeeld.

Inschakelen en paniek
Druk op en houd vast
Het alarm wordt ingeschakeld (of vergrendeld in Valet) en laat na 2 seconden de sirene klinken en de parkeerlichten knipperen. De tekst PANIC en sirenetonen worden afgespeeld ter bevestiging. Druk op de knop of om de uitvoer te stoppen.

Uitschakelen

Druk op en laat los

Het alarm wordt uitgeschakeld, de deuren worden ontgrendeld (indien aangesloten) en de sirene piept en de parkeerlichten knipperen tweemaal. De tekst DISARM en pieptonen worden afgespeeld ter bevestiging en de systeemstatuspictogrammen worden bijgewerkt. Als Valet-modus* is ingeschakeld, worden de deuren ontgrendeld en wordt de tekst VALET en de bijbehorende toon afgespeeld.

Meer dan 2 sirene pieptonen en pieptonen van de afstandsbediening geven aan dat er een trigger heeft plaatsgevonden. De tekst DISARM wordt vervangen door het Alarmrapport.**

AUX/Kofferbak

Druk op en houd vast

De kofferbak gaat open (indien aangesloten) wanneer deze knop 2 seconden wordt ingedrukt. De tekst TRUNK en tonen worden afgespeeld ter bevestiging.

Starten op afstand

Druk op en laat los

Activeert (of deactiveert, indien ingeschakeld) de afstandsbedieningsstarter. De motor en parkeerlichten gaan aan en de tekst REMOTE START ON en tonen worden afgespeeld, of de motor en parkeerlichten gaan uit en de tekst REMOTE START OFF en tonen worden afgespeeld ter bevestiging, de statuspictogrammen van starten op afstand worden bijgewerkt. Het pictogram wordt weergegeven in het statusscherm en in het tekstveld worden de runtime, temperatuur of klok weergegeven zoals geprogrammeerd. Als starten op afstand niet wordt geactiveerd, wordt de tekst REMOTE START ERROR en een fouttoon afgespeeld terwijl de parkeerlichten knipperen om de reden te identificeren.***

* Zie "Remote and System Operations" (Bediening van afstandsbediening en systeem) in de online handleiding.

** Zie "Alarm Features" (Alarmfuncties) in de online handleiding.

*** Zie "Remote Start Error" (Fout bij starten op afstand) in de online handleiding.

Voor voertuigen met handgeschakelde versnellingsbak zie "Manual Transmission Start (MTS mode)" (Starten van handgeschakelde versnellingsbak (MTS-modus)) in de online handleiding.

Responder LC-configuratie

De werking van de Responder LC en de manier waarop berichten worden gecommuniceerd, worden ingesteld in het hoofdmenu van de configuratie.

Navigeren in menu's en opties

Navigeren in menu's en functies, opties wijzigen en afsluiten gebeurt met behulp van de knoppen op de afstandsbediening. De volgende instructies beschrijven hoe u de instellingen opent en configureert.

Knopbediening

• Om menu's te openen, opties te selecteren en handelingen te uitvoeren die in het tekstveld worden weergegeven, gebruikt u de knop .
• Om door de menulijsten in het tekstveld te bladeren, gebruikt u de knoppen .
• Om de configuratie te verlaten: gebruikt u de knoppen of .

Menu-items openen

1. Houd de knop 8 seconden ingedrukt, de afstandsbediening piept eenmaal, MAIN MENU wordt weergegeven. (Als Auto 2 is ingeschakeld, negeer dan de tekst Auto Select en de pieptoon na drie seconden).
2. Laat de knop los om de lijst met items in het hoofdmenu weer te geven, SETUP REMOTE wordt weergegeven.
3. Het hoofdmenu is geopend en de configuratie kan beginnen. Gebruik de volgende procedure om de functies, opties en instellingen van het hoofdmenu in het tekstveld te bekijken. De volgende acties worden vaak gebruikt tijdens de configuratie.

• Druk op de knoppen of om de functie of optie te wijzigen die in het tekstveld wordt weergegeven.
• Druk op de knop om de functie in het tekstveld te kiezen en de opties ervan te bekijken. Druk erop wanneer de gewenste functie of optie in het tekstveld staat om deze als de nieuwe instelling in te stellen.

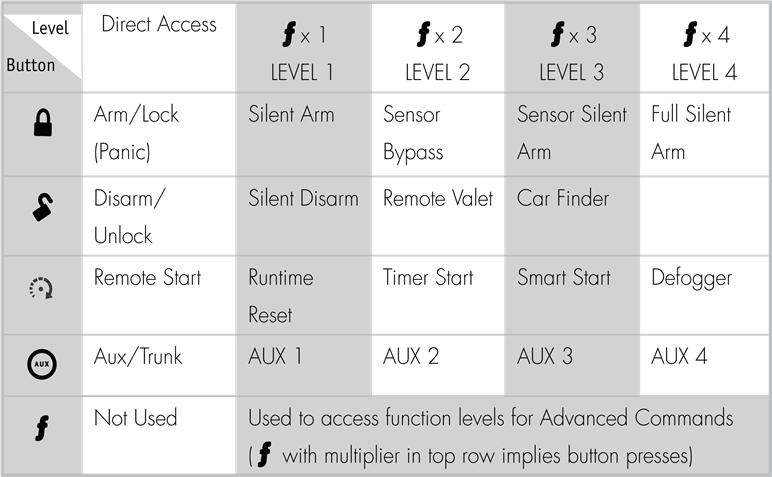

1-weg Companion-afstandsbediening

De 1-weg Companion-afstandsbediening gebruiken

De Companion 1-weg afstandsbediening bedient de systeemfuncties zoals weergegeven in de vorige tabel, maar zonder de berichtweergave van de Responder LC-afstandsbediening. Sirene pieptonen en parkeerlichtflitsen worden gebruikt om aan te geven dat een commando is ontvangen en geactiveerd zoals beschreven in de secties Basishandelingen en Geavanceerde handelingen.

Handelingen openen

Net als bij de Responder LC-afstandsbediening worden basishandelingen uitgevoerd wanneer direct op een commando knop wordt gedrukt. Om geavanceerde handelingen uit te voeren, drukt u één tot vier keer op de knop om toegang te krijgen tot de functieniveaus, x4 in de tabel betekent bijvoorbeeld vier keer op drukken. De LED knippert enkele seconden in groepen om het niveau aan te geven. Druk op de gewenste commando knop terwijl de LED knippert om de handeling uit te voeren.

Batterij-informatie (Responder LC)

De Responder LC-afstandsbediening wordt gevoed door een interne oplaadbare batterij die alleen via een geautoriseerde Directed-dealer kan worden onderhouden.

Gebruik tijdens het opladen NOOIT een andere kabel dan de meegeleverde kabel en steek de stekker nooit in een onbekende bron. Er kunnen letsel, ernstige schade of een explosie optreden bij aansluiting op andere producten of bij gebruik op een manier die niet de bedoeling is.

Batterij-informatie (1-weg)
De 1-weg Companion-afstandsbediening wordt gevoed door één 3V knoopcel lithiumbatterij (PN CR-2032) die bij normaal gebruik ongeveer één jaar meegaat.

Batterij verwijderen
Directed geeft om het milieu. Als u de batterij moet verwijderen, doe dit dan in overeenstemming met uw gemeentelijke vereisten voor het verwijderen van batterijen.

Octrooi-informatie

Dit product valt onder een of meer van de volgende octrooien van de Verenigde Staten:

Octrooien voor starten op afstand: 5.349.931; 5.872.519; 5.914.667; 5.952.933; 5.945.936;
5.990.786; 6.028.372; 6.467.448; 6.561.151; 7.191.053; 7.483.783

Octrooien voor voertuigbeveiliging:
5.467.070; 5.532.670; 5.534.845; 5.563.576; 5.646.591;
5.650.774; 5.673.017; 5.712.638; 5.872.519; 5.914.667; 5.952.933; 5.945.936; 5.990.786; 6.028.505; 6.452.484

Andere octrooien zijn aangevraagd.

Waarschuwing! Veiligheid eerst

Lees de onderstaande veiligheidswaarschuwingen voordat u verdergaat. Onjuist gebruik van het product kan gevaarlijk of illegaal zijn.

Installatie

Vanwege de complexiteit van dit systeem mag de installatie van dit product alleen worden uitgevoerd door een erkende Directed-dealer. Als u vragen heeft, neem dan contact op met uw detailhandelaar of neem rechtstreeks contact op met Directed op 1-800-753-0600.

Geschikt voor starten op afstand

Indien correct geïnstalleerd, kan dit systeem het voertuig starten via een commandosignaal van de afstandsbediening. Bedien het systeem daarom nooit in een afgesloten of gedeeltelijk afgesloten ruimte zonder ventilatie (zoals een garage). Wanneer u parkeert in een afgesloten of gedeeltelijk afgesloten ruimte of wanneer het voertuig wordt onderhouden, moet het systeem voor starten op afstand worden uitgeschakeld met behulp van het geïnstalleerde menuwiel. Het is de uitsluitende verantwoordelijkheid van de gebruiker om alle afstandsbedieningen op de juiste manier te behandelen en buiten het bereik van kinderen te houden om ervoor te zorgen dat het systeem het voertuig niet per ongeluk op afstand start. DE GEBRUIKER MOET EEN KOOLMONOXIDEMELDER INSTALLEREN IN OF ROND DE WOONRUIMTE

GRENS AAN HET VOERTUIG. ALLE DEUREN DIE VAN AANGRENZENDE WOONRUIMTEN NAAR DE AFGESLOTEN OF GEDEELTELIJK AFGESLOTEN OPSLAGPLAATS VAN HET VOERTUIG LEIDEN, MOETEN TE ALLEN TIJDE GESLOTEN BLIJVEN. Deze voorzorgsmaatregelen zijn de uitsluitende verantwoordelijkheid van de gebruiker.

Voertuigen met handgeschakelde versnellingsbak

Starters op afstand in voertuigen met handgeschakelde versnellingsbak werken anders dan die met automatische versnellingsbak, omdat u uw auto in de neutrale stand moet laten staan. U moet deze gebruikershandleiding lezen om vertrouwd te raken met de juiste procedures met betrekking tot starters op afstand met handgeschakelde versnellingsbak. Als u vragen heeft, neem dan contact op met uw erkende Directed-dealer of neem contact op met Directed op 1-800-753-0600.

Voordat u een voertuig met handgeschakelde versnellingsbak op afstand start, moet u ervoor zorgen dat u:

• Zet het voertuig in de neutrale stand en zorg ervoor dat er niemand voor of achter het voertuig staat.
• Start alleen op afstand op een vlakke ondergrond
• Zorg ervoor dat de parkeerrem volledig is aangetrokken

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat de parkeer-/noodrem correct werkt. Als u dit niet doet, kan dit leiden tot persoonlijk letsel of materiële schade. We raden de eigenaar aan om het parkeer-/noodremsysteem halfjaarlijks te laten controleren en afstellen door een gekwalificeerde autogarage.

Gebruik van dit product op een manier die in strijd is met de beoogde werking kan leiden tot materiële schade, persoonlijk letsel of de dood.

1. Start het voertuig nooit op afstand terwijl het voertuig in een versnelling staat, en
2. Start het voertuig nooit op afstand met de sleutels in het contact. De gebruiker moet er ook voor zorgen dat de neutrale veiligheidsfunctie van het voertuig periodiek wordt gecontroleerd, waarbij het voertuig niet op afstand mag starten terwijl de auto in een versnelling staat. Deze test moet worden uitgevoerd door een erkende Directed-dealer in overeenstemming met de veiligheidscontrole die is beschreven in de productinstallatiehandleiding. Als het voertuig in een versnelling start, stop dan onmiddellijk met de werking van het starten op afstand en neem contact op met de erkende Directed-dealer om het probleem te verhelpen.

Nadat de module voor starten op afstand is geïnstalleerd, neemt u contact op met uw erkende dealer om hem of haar de module voor starten op afstand te laten testen door de veiligheidscontrole uit te voeren die is beschreven in de productinstallatiehandleiding. Als het voertuig start tijdens het uitvoeren van de neutrale veiligheidsuitschakelcircuit-test, is de starteenheid op afstand niet correct geïnstalleerd. De module voor starten op afstand moet worden verwijderd of de installateur moet het systeem voor starten op afstand correct opnieuw installeren, zodat het voertuig niet in een versnelling start. Alle installaties moeten worden uitgevoerd door een erkende Directed-dealer.

WERKING VAN DE MODULE VOOR STARTEN OP AFSTAND ALS HET VOERTUIG IN EEN VERSNELLING START, IS IN STRIJD MET DE BEOOGDE WERKING. HET BEDIENEN VAN HET SYSTEEM VOOR STARTEN OP AFSTAND ONDER DEZE OMSTANDIGHEDEN KAN LEIDEN TOT MATERIËLE SCHADE OF PERSOONLIJK LETSEL. U MOET HET GEBRUIK VAN DE EENHEID ONMIDDELLIJK STAKEN EN DE HULP INROEPEN VAN

EEN ERKEND Directed DEALER OM DE GEÏNSTALLEERDE MODULE VOOR STARTEN OP AFSTAND TE REPAREREN OF LOS TE KOPPELEN. DIRECTED IS NIET VERANTWOORDELIJK EN BETAALT GEEN INSTALLATIE- OF HERINSTALLATIEKOSTEN.

Dit product is uitsluitend ontworpen voor voertuigen met brandstofinjectie. Gebruik van dit product in een voertuig met een standaard transmissie moet in strikte overeenstemming zijn met deze handleiding.

Dit product mag niet worden geïnstalleerd in cabriolets, met zachte of harde bovenkant met een handgeschakelde versnellingsbak. Installatie in dergelijke voertuigen kan bepaalde risico's met zich meebrengen.

Interferentie

Alle radioapparaten zijn onderhevig aan interferentie die de juiste werking kan beïnvloeden.

Upgrades en batterijen

Alle upgrades van dit product en/of installatie van batterijen moeten worden uitgevoerd door een erkende dealer. Probeer geen ongeoorloofde wijzigingen aan dit product aan te brengen.

Water-/hittebestendigheid

Dit product is niet ontworpen om water- en/of hittebestendig te zijn. Zorg ervoor dat u dit product droog houdt en uit de buurt van warmtebronnen houdt. Alle schade door water of hitte maakt de garantie ongeldig.

Ga voor meer informatie over garantie-informatie van Directed-producten naar het ondersteuningsgedeelte van de website van Directed op: www.directed.com

Dit product kan worden gedekt door een Guaranteed Protection Plan ("GPP"). Neem contact op met uw erkende Directed-dealer voor meer informatie over het plan of bel Directed Customer Service op 1-800-876-0800.
