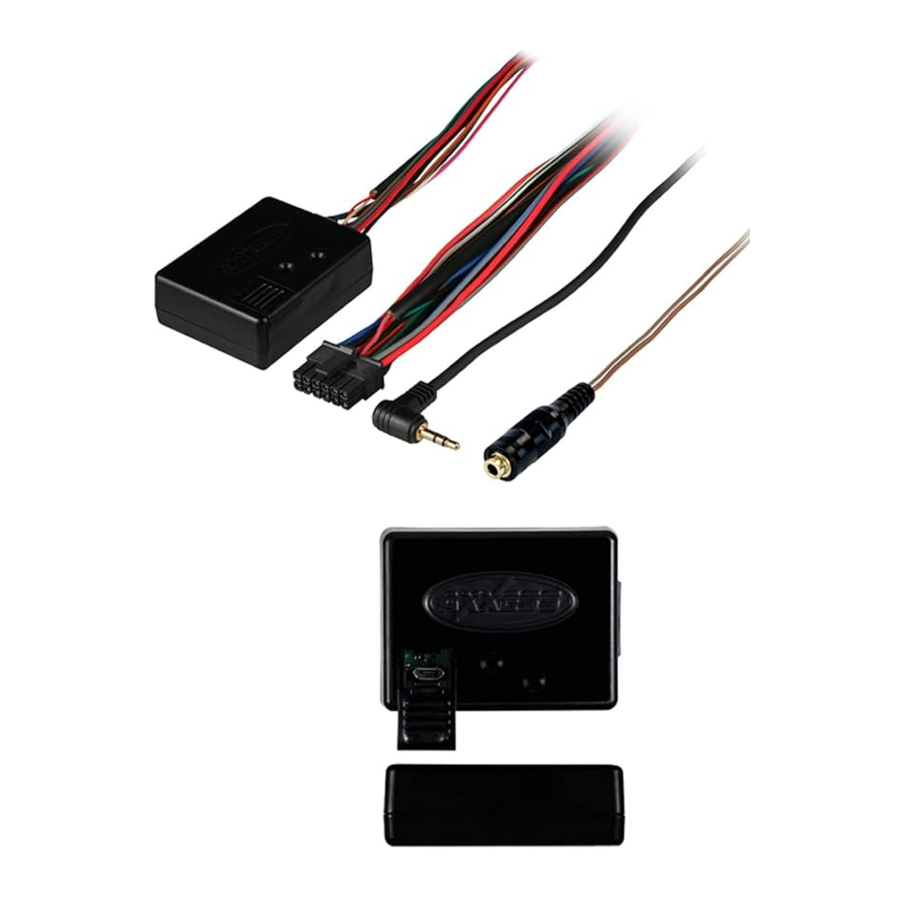

Axess ASWC-1 handleiding

ASWC-1 aansluitingen

• Sluit de zwarte draad van de ASWC-1 en de draad in Pin 19 van de radio harnas van het voertuig zoals weergegeven, aan op Chassis Ground (Chassis aarde).
• Sluit de rode draad van de ASWC-1 aan op 12v accessoirevoeding (accessory power).
• Sluit de zwart/groene draad van de ASWC-1 aan op de draad in Pin 9 van de radio harnas van het voertuig zoals weergegeven.
• Sluit de 3,5 mm jack aan op de SWC ingang op de achterkant van de radio. Als de radio geen ingebouwde 3,5 mm heeft, raadpleeg dan de bedradingsinstructies voor de Axxess 2-draads adapter.

ASWC-1 Resistieve draad gebruikt:
Zwart/Groen

Programmeringsmethode:
Automatische detectie
(Geen extra acties vereist)

Voertuigconnector

Dit is het aanzicht van de radio connector in het voertuig
Let op: Draadkleuren kunnen per voertuig verschillen, maar pinlocaties blijven hetzelfde

Eerste installatie

De eerste keer dat de ASWC-1 wordt ingeschakeld, begint de LED "Snel te knipperen".

Programmeren

Wanneer de ASWC-1 snel begint te knipperen, bevindt deze zich in de automatische detectiemodus, druk op dit moment niet op een knop. Het snelle knipperen gaat uit na
enkele seconden, wacht dan gewoon tot de LED constant brandt. Als deze niet constant brandt, zie de sectie "LED-feedback" voor informatie over hoe verder te gaan.
**OPMERKING - Als u het contact aanzet en de ASWC slechts één groene flits laat zien, houd dan de
Resetknop 3 seconden ingedrukt. Dit dwingt de ASWC1 in de snelle flits/programmeer modus. Als de ASWC-1 langzaam groen/rood knippert, heeft u de resetknop te lang ingedrukt, herhaal de druk van 3 seconden opnieuw.

LED-feedback

• Snel LED knipperen rood/groen tussen 3-5 seconden
• Pauze van 1-2 seconden
• Serie van 7 groene LED flitsen. (De ASWC-1 detecteert draden die op het voertuig zijn aangesloten)
• Pauze van 1-2 seconden
• Serie van maximaal 18 rode LED flitsen (De ASWC-1 detecteert de radio. Lijst van radio's)

Na deze volgorde zal een van de twee dingen gebeuren. Ofwel de LED gaat constant rood branden, wat betekent dat de ASWC-1 het voertuig heeft gedetecteerd, ofwel de ASWC-1 gaat terug naar een langzame rood/groene flits. Dit betekent dat de ASWC-1 het voertuig niet heeft gedetecteerd en dat de aansluitingen opnieuw moeten worden gecontroleerd, of dat de programmeermethode moet worden geverifieerd.

Extra LED-informatie:
Nadat de ASWC-1 stopt met snel knipperen, pauzeert deze en gaat direct naar 7 groene flitsen. Korte flitsen
geven draden aan die niet zijn aangesloten, lange flitsen geven draden aan die wel zijn aangesloten. *OPMERKING – De ASWC knippert altijd 7 keer groen, dit is een indicator van de ASWC-1 draden. Na de groene flitsen pauzeert deze en gaat vervolgens naar rode flitsen; het aantal flitsen hangt af van de radio die u installeert.

Aangesloten draden (lange groene LED)

1^e LED = wit/groene draad op de ASWC-1
2^e LED = geel/groene draad op de ASWC-1
3^e LED = groen/oranje draad op de ASWC-1
4^e LED = grijs/rode draad op de ASWC-1
5^e LED = zwart/groene draad op de ASWC-1
6^e LED = grijs/blauwe draad op de ASWC-1
7^e LED = roze of blauw/roze draad op de ASWC-1
Opmerking: Snel groen knipperen geeft aan dat draden NIET zijn aangesloten.

Radiotype (rode LED)

Opmerkingen:

1. Als er geen SWC is, wijzig dan het radiotype in het tegenovergestelde radiotype.
2. Als de interface JVC laat zien, wijzig dan het radiotype in Kenwood.
3. Als de interface Alpine laat zien, maar er geen Alpine radio is geïnstalleerd, zorg er dan voor dat de 3,5 mm jack is aangesloten.
4. AX-SWC-PARROT vereist (apart verkrijgbaar). De software in de radio moet 2.1.4 of hoger zijn.

Universele 3.5 jack aansluitingen

Sommige radio's hebben een 3,5 mm poort op de
achterkant van de radio. Voor radio's met deze optie, steek de mannelijke 3,5 mm jack rechtstreeks in de achterkant van de radio.
Voor radio's die niet met een 3,5 mm poort in de radio worden geleverd, hebben ze hun SWC draden in de kabelboom gepind.
Meestal kunt u, wanneer u problemen oplost en programmeert op een ASWC-1, bepalen of u een voertuig- of een radioprobleem heeft. Als de LED op de
ASWC-1 constant rood brandt aan het einde van de programmering, is de ASWC-1 geprogrammeerd op het voertuig. Uw focus zal nu op de radio liggen.

Radio's met een enkele SWC-draad

Sluit alleen de bruine draad aan op de SWC (stuurwielbediening) draad van de radio's. *Opmerking: Kenwood & JVC radio's vermelden hun SWC draad soms als een "Marine Remote". Raadpleeg uw radio handleiding als u het niet zeker weet. "Meestal" zullen radio's met één draad automatisch detecteren als een Kenwood, of moeten ze geforceerd worden geprogrammeerd naar een Kenwood radiotype (zie Radiotype wijzigen ). Er zijn momenten dat dit niet het geval is. Neem in die gevallen contact op met de technische ondersteuning.

Universele radio's met 2 draden

Sluit de stuurwielbedieningsdraad, aangeduid als Key-A of SWC-1, aan op de bruine draad van de connector. Sluit vervolgens de overige stuurwielbedieningsdraad, aangeduid als Key-B of SWC-2, aan op de bruin/witte draad van de connector.

Universele radio's met 3 draden

Sluit de stuurwielbedieningsdraad, aangeduid als Key-A of SWC-1, aan op de bruine draad van de connector. Sluit vervolgens de overige stuurwielbedieningsdraad, aangeduid als Key-B of SWC-2, aan op de bruin/witte draad van de connector. Sluit in eerste instantie aan op de radio zonder de KEY / SWC Ground te gebruiken.

Bediening

Als u, nadat u uw aansluitingstype heeft doorlopen, nog steeds geen functionaliteit krijgt, ga dan naar het menu van uw nieuwe radio om te zien of u een SWC-menu heeft. Deze SWC-menu's moeten soms op het voertuig worden ingesteld, net als de ASWC-1 op het voertuig was ingesteld. Als u het na het doorlopen
en gebruiken van het SWC-menu geen succes heeft, zijn er verschillende dingen die gedaan moeten worden.
Het omdraaien van de SWC 1 & 2 draden (alleen universele radio's met 2 & 3 draden), resetten en herprogrammeren, en vervolgens het SWC-menu opnieuw proberen is een optie.
Beginnend bij radiotype 1 (zie Radiotype wijzigen ), wijzigt u uw radiotype en gaat u vervolgens naar het SWC
menu, en probeert u uw knoppen. Als dit niet werkt, doorloopt u elk radiotype totdat u de juiste communicatie vindt. Als u nooit de juiste communicatie vindt, draait u uw draden om en begint u opnieuw vanaf type 1.
Als het omdraaien van uw draden niet werkt, samen met het doorlopen van radiotypes, kunt u een enkele draad
aansluiting gebruiken op alleen de massief bruine draad op de ASWC-1 3,5 mm adapter.

ASWC-1 knop hertoewijzing

ASWC-1 knop hertoewijzing zal worden gebruikt voor mensen die de knopfunctie van het ene ding naar het andere willen veranderen, zodra de ASWC-1 auto
is gedetecteerd in een voertuig. Opmerking: Dit is geen programmering, dit verandert alleen uw knoppen.

ASWC-1 Hertoewijzingsvolgorde:

• Zet het contact in de aan-stand
• Druk binnen 20 seconden na het aanzetten van het contact Volume omhoog in en houd deze vast totdat de LED op de ASWC-1 constant brandt, laat de knop dan los (op dit punt is volume omhoog toegewezen)
• U moet de onderstaande lijst in de exacte volgorde volgen. U kunt elke gewenste knop programmeren, op elke locatie, behalve Volume omhoog en Volume omlaag, zolang de knop die u wijzigt al een werkende functie heeft.
• Om een functie in de lijst over te slaan, houdt u Volume omhoog ingedrukt totdat de LED aangaat en laat u deze los. Dit betekent dat u de functie hebt overgeslagen.
• Om het hertoewijzingsproces te voltooien, houdt u de Volume omhoog knop ingedrukt totdat de LED op de ASWC-1 uitgaat.

Knoptoewijzingslegenda

1. Volume omhoog
2. Volume omlaag
3. Zoeken omhoog/Volgende
4. Zoeken omlaag/Vorige
5. Bron/Modus
6. Dempen
7. Voorinstelling omhoog
8. Voorinstelling omlaag
9. Aan/uit
10. Band
11. Afspelen/Enter
12. PTT (Push to Talk)
13. Ophangen
14. Afhaken

ASWC-1 radiotype wijzigen

In sommige gevallen moet u het radiotype wijzigen. Hieronder ziet u hoe u dit kunt doen.

Radiotype volgorde:

• Zet het contact in de aan-stand
• Houd na 3 seconden Volume omlaag ingedrukt totdat de LED op de ASWC-1 constant brandt, laat dan los.
• Tik Volume omhoog het aangegeven aantal keren voor uw radiocode. *Opmerking: Uw radiocode staat hieronder en komt overeen met het nummer ernaast.
• Zodra u Volume omhoog het juiste aantal keren voor uw radiocode hebt getikt, houdt u Volume omlaag ingedrukt totdat de LED constant brandt.
• Zodra de LED constant brandt, hebt u het wijzigen van het radiotype voltooid.

Radiotype lijst

Probleemoplossing

• Controleer of de 12 volt voeding & chassis aarde een goede verbinding hebben. * Tip: Als u de aardedraad naar uw radio kabelboom hebt lopen, verwijder deze dan en breng hem naar een bout of een stevig stuk metaal in het dashboard van het voertuig.
• Controleer of uw aansluitingen correct zijn en of het aanzicht van de connector correct is vastgesteld bij het vinden van uw aansluitingen. (Pin aanzicht of Draad aanzicht)
• Controleer of de 3,5 mm jack goed op zijn plaats zit en niet op een secundaire locatie.
• Verwijder alle aftermarket T-stukken of ton aansluitingen, omdat deze weerstand toevoegen aan een op weerstand gebaseerd systeem.
• Als u een universele radio met "2 of 3 draden" gebruikt, controleer dan of u de juiste aansluiting op de radio gebruikt met behulp van de vrouwelijke 3,5 jack.
• *Pioneer radio gebruikers* als u uw Pioneer hebt geïnstalleerd en de knoppen zijn ofwel verwisseld, of werken niet allemaal, doe dan het volgende: Steek de 3,5 mannelijke jack 5 – 6 keer in en uit de achterkant van de radio. Zorg er de laatste keer voor dat deze goed vastzit. Zodra dit is gebeurd, reset en herprogrammeer de ASWC-1 (zoals te zien in het begin van de instructies).
• Als u al uw aansluitingen hebt gemaakt en de ASWC-1 geen verbinding maakt, verwijder dan alle aftermarket connectoren. T-stukken, ton connectoren en snelconnectoren voegen allemaal weerstand toe.
• OPMERKING: De stuurwielbediening moet degene zijn die bij het voertuig werd geleverd bij aankoop. Axxess ondersteunt geen maatwerk aan voertuigen, d.w.z. het toevoegen van een nieuw stuurwiel met nieuwe / verschillende knoppen.
• Als u elk deel van de probleemoplossing, evenals de installatiehandleiding, hebt uitgeput, kunt u de technische ondersteuning bellen op 800-253-8324, of e-mailen op Techsupport@metra-autosound.com. Houd er rekening mee dat we alles zullen doornemen wat in deze installatiehandleiding wordt behandeld. Zorg ervoor dat uw voertuig uit elkaar staat, bij uw voertuig, en klaar is om te werken.

Instructies voor dubbele toewijzing

Opmerking: Zoeken omhoog en Zoeken omlaag zijn in eerste instantie ingesteld op Voorinstelling omhoog en Voorinstelling omlaag voor een lange druk op de knop.

• Met de sleutel in de accessoire stand. Houd de stuurwielknop ingedrukt, waaraan u een functie voor lang indrukken wilt toewijzen, gedurende ongeveer 10 seconden totdat de LED snel groen knippert. Laat op dit punt de knop los en de LED gaat constant groen branden.
• Druk op de Volume omhoog knop en laat deze los het aantal keren dat overeenkomt met het nieuwe geselecteerde knopnummer (zie de tabel in de volgende kolom). De groene LED knippert snel wanneer de Volume omhoog wordt ingedrukt en terug naar constant groen wanneer deze wordt losgelaten. Ga vervolgens naar de volgende stap wanneer de Volume omhoog knop het gewenste aantal keren is ingedrukt.
•
  Als er meer dan 10 seconden verstrijken tussen een druk op de Volume omhoog knop, wordt deze procedure afgebroken en gaat de LED uit.
• Om de knop voor lang indrukken in het geheugen op te slaan, drukt u op de knop waaraan u een knop voor lang indrukken hebt toegewezen (de knop die in stap 1 is ingedrukt). De LED gaat nu uit, wat aangeeft dat deze is opgeslagen.
• Opmerking: Deze stappen moeten worden herhaald voor elke knop waaraan u een actie met dubbel doel wilt toewijzen.
• Om een knop terug te zetten naar het oorspronkelijke gebruik, herhaalt u stap 1. Druk vervolgens op de Volume omlaag knop. De LED gaat uit en de mapping voor lang indrukken voor de knop wordt gewist.

Legenda dubbele toewijzing

*Opmerking: Alle functies voor hertoewijzing en dubbel indrukken kunnen worden gedaan via de Axxess PC & Android app (telefoons moeten
hosting mogelijkheden hebben om ASWC-1 te configureren), of op apple producten met behulp van de AX-HUB. Bezoek
www.Axxessinterfaces.com om te downloaden, of Android Playstore om te downloaden.

Locaties van kabelboomdraden:
