Briggs & Stratton 100 / 150 / 200 Installatiehandleiding

Inleiding

Dit product is ontworpen voor gebruik met specifieke back-upgeneratoren voor thuisgebruik en werkt mogelijk niet met generatoren of externe modules die door andere fabrikanten zijn geproduceerd. Raadpleeg een gekwalificeerde elektricien om te bepalen of deze apparatuur geschikt is voor apparatuur die door anderen is vervaardigd. Wanneer uw systeem wordt bediend en onderhouden volgens de instructies in deze handleiding, biedt het vele jaren betrouwbare service.
Deze handleiding bevat veiligheidsinformatie om u bewust te maken van de gevaren en risico's die aan dit systeem zijn verbonden en hoe u deze kunt vermijden. We hebben alles in het werk gesteld om een veilige, gestroomlijnde en kosteneffectieve installatie te bieden. Aangezien elke installatie uniek is, is het onmogelijk om alle denkbare procedures en methoden waarmee de installatie kan worden uitgevoerd, te kennen en te adviseren. We kennen niet alle mogelijke gevaren en/of de resultaten van elke mogelijke methode of procedure. Het is belangrijk dat u deze instructies grondig leest en begrijpt voordat u probeert deze apparatuur te installeren of te bedienen. Bewaar deze originele instructies voor toekomstig gebruik.
Deze transferschakelaar en optionele externe modules vereisen professionele installatie voor gebruik. Raadpleeg het installatiegedeelte van deze handleiding en de installatie-instructies die bij de externe modules zijn verpakt voor instructies over installatieprocedures. Alleen erkende elektriciens mogen transferschakelaars en externe modules installeren. Installaties moeten strikt voldoen aan alle toepasselijke federale, staats- en lokale wetten, normen en voorschriften. Uw installateur moet de instructies volledig opvolgen.

Waar u ons kunt vinden
U hoeft nooit ver te zoeken om ondersteuning en service van Briggs & Stratton voor uw systeem te vinden. Raadpleeg uw Gouden Gids. Er zijn veel geautoriseerde servicehandelaren die kwaliteitsservice bieden. U kunt ook contact opnemen met de technische dienst via telefoonnummer 800-743-4115 tussen 8:00 uur en 17:00 uur CT, of klik op Zoek een dealer op BRIGGSandSTRATTON.COM, die een lijst met geautoriseerde dealers biedt.

Voor toekomstig gebruik
Vul de onderstaande informatie in en bewaar deze bij uw aankoopbewijs om te helpen bij de identificatie van de eenheid voor toekomstige aankoopproblemen.

Installatie

Wij stellen uw beschermheerschap zeer op prijs en hebben aanzienlijke inspanningen geleverd om te zorgen voor een veilige, gestroomlijnde en kosteneffectieve installatie. Omdat elke installatie uniek is, is het onmogelijk om alle denkbare procedures en methoden waarmee de installatie kan worden bereikt, te kennen en de handel hierover te adviseren. Evenmin konden we de mogelijke gevaren en/of de resultaten van elke methode of procedure kennen.
Om deze redenen mogen alleen huidige erkende elektriciens proberen systemen te installeren. Installaties moeten strikt voldoen aan alle toepasselijke voorschriften, industrienormen en -voorschriften.
Uw apparatuur wordt geleverd met deze Installatiehandleiding en een afzonderlijke Bedieningshandleiding. Dit zijn belangrijke documenten die na voltooiing van de installatie door de eigenaar moeten worden bewaard.
Alles is in het werk gesteld om ervoor te zorgen dat de informatie in deze handleiding zowel nauwkeurig als actueel is. De fabrikant behoudt zich echter het recht voor om het systeem te allen tijde zonder voorafgaande kennisgeving te wijzigen, aan te passen of anderszins te verbeteren.

Verantwoordelijkheden van de huiseigenaar
Om u te helpen weloverwogen keuzes te maken en effectief te communiceren met uw installatiebedrijf, leest en begrijpt u de Oriëntatie voor de eigenaar voordat u uw apparatuurinstallatie contracteert of start.
Neem contact op met de winkel waar u uw apparatuur hebt gekocht, uw dealer of uw energieleverancier om een correcte installatie te regelen.
De garantie op de apparatuur is VERVALLEN, tenzij het systeem is geïnstalleerd door erkende elektriciens.

Oriëntatie voor de eigenaar
De verstrekte illustraties zijn voor typische omstandigheden en zijn bedoeld om u vertrouwd te maken met de installatieopties die beschikbaar zijn met uw systeem.
Lokale voorschriften, uiterlijk en afstanden zijn de factoren waarmee rekening moet worden gehouden bij het onderhandelen met een installatieprofessional. Naarmate de afstand tot de bestaande elektrische voorziening groter wordt, moet compensatie in bedradingsmaterialen worden toegestaan. Dit is noodzakelijk om te voldoen aan de lokale voorschriften en elektrische spanningsvallen te overwinnen.
Deze factoren hebben een direct effect op de totale prijs van uw apparatuurinstallatie.
Uw installateur moet de lokale voorschriften controleren EN vergunningen verkrijgen voordat hij het systeem installeert.

• Lees en volg de instructies in deze handleiding.
• Volg een regelmatig schema bij het verzorgen en gebruiken van uw apparatuur, zoals gespecificeerd in deze handleiding.

Verantwoordelijkheden van de installateur/aannemer

• Lees en neem de belangrijke veiligheidsinstructies in acht.
• Lees en volg de instructies in deze handleiding.
• De installateur moet mogelijk de juiste contactors leveren op basis van de te regelen belastingen.
• Controleer de federale, staats- en lokale voorschriften en de bevoegde instantie voor vragen over de installatie.
• Zorg ervoor dat de generator niet overbelast is met geselecteerde belastingen. Als u meer informatie nodig heeft over de transferschakelaar, bel dan 800-743-4115, tussen 8:00 en 17:00 uur CT.

Beschrijving van de apparatuur
De transferschakelaar is ontworpen om de geselecteerde belastingen in normale residentiële installaties over te brengen bij gebruik met de meegeleverde bewakingscontacten. De belasting is aangesloten op het elektriciteitsnet (normaal) of op de noodstroomvoorziening (generator). De transferschakelaar bewaakt de spanningen van het elektriciteitsnet en de generator en maakt automatisch verbinding met de juiste stroombron.
Deze schakelaars maken het een erkende elektricien gemakkelijk om een noodstroominstallatie in huis te voltooien. Servicebuizen en -geleiders kunnen rechtstreeks van de wattuurmeter naar de transferschakelaar worden bedraad. Een afzonderlijke ontkoppeling en bijbehorende bedrading is niet vereist wanneer de installatie wordt uitgevoerd volgens de toepasselijke federale, staats- en lokale voorschriften, normen en regels.
De belangrijkste componenten van de transferschakelaar zijn een 2-polige stroomonderbreker voor het elektriciteitsnet, een 2-polige stroomonderbreker voor de generator, een 2-polige dubbelpolige transferschakelaar, een regelprintplaat, zekeringklemmen voor het elektriciteitsnet en verbindingsbedrading. De regelprint heeft ook twee ingangen voor stroomtransformatoren die de generatorstroom meten. Deze componenten zijn ondergebracht in een NEMA 3R-behuizing die geschikt is voor installatie binnenshuis en buitenshuis.
De transferschakelaar wordt solenoïde-bediend vanaf de ingangen van het elektriciteitsnet of de generator en bevat geschikte mechanische en elektrische vergrendelingsschakelaars om de mogelijkheid van het aansluiten van de netvoeding op de generatoruitgang te elimineren. Hij heeft vermogens waarmee het volledige elektriciteitsnet in de woning kan worden geschakeld. Daarnaast is er een handmatige overbruggingshendel voor de transferfunctie.
De regelprint heeft actieve circuits die de spanningen van het elektriciteitsnet en de generator meten. Hij genereert een signaal voor het starten van de generator, het overschakelen en terugschakelen wanneer het elektriciteitsnet is hersteld. De regelprint bevat ook rode en groene LED's die de beschikbare stroombronnen aangeven en twee relaisbediende contacten die bewakingscontrole van externe belastingen bieden.

Leveringsinspectie
Inspecteer na het openen van de doos de componenten van de transferschakelaar zorgvuldig op eventuele schade die tijdens de verzending is ontstaan.
Als verlies of schade op het moment van levering wordt geconstateerd, laat de persoon/personen die de levering uitvoeren alle schade noteren op de vrachtbrief en zijn handtekening plaatsen onder de memo van de afzender over verlies of schade. Als verlies of schade na levering wordt geconstateerd, neem dan contact op met de vervoerder voor de claimprocedure. Ontbrekende of beschadigde onderdelen vallen niet onder de garantie.

Inhoud van de zending:

• Automatische transferschakelaar
• Installatie- en bedieningshandleidingen
• Stroomtransformatoren (2)

Te leveren door de installateur:

• Aansluitdraad en -buis
• Diverse speciale gereedschappen/apparatuur

Richtlijnen voor montage
De systeemcircuits zijn ondergebracht in een NEMA Type 3R-behuizing die geschikt is voor gebruik binnen en buiten. Richtlijnen voor het monteren van de behuizing zijn onder meer:

• Installeer de behuizing op een stevige, robuuste draagconstructie.
• De behuizing moet worden geïnstalleerd met minimale NEMA 3R-hardware voor buisaansluitingen.
• Om vervorming van het schakelaarcontact te voorkomen, waterpas en loodrecht de behuizing. Dit kan worden gedaan door ringen tussen de behuizing en het montageoppervlak te plaatsen.
• Installeer de schakelaar NOOIT waar een corrosieve stof op de behuizing kan druppelen.
• Bescherm de schakelaar te allen tijde tegen overmatig vocht, stof, vuil, pluisjes, bouwgruis en corrosieve dampen.

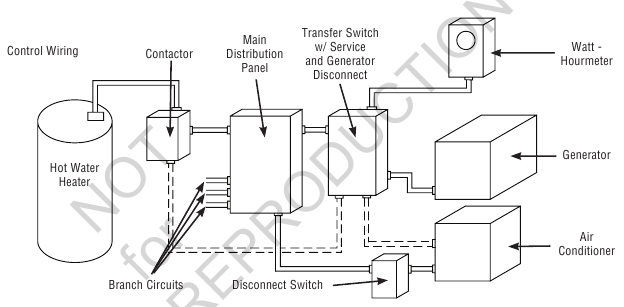

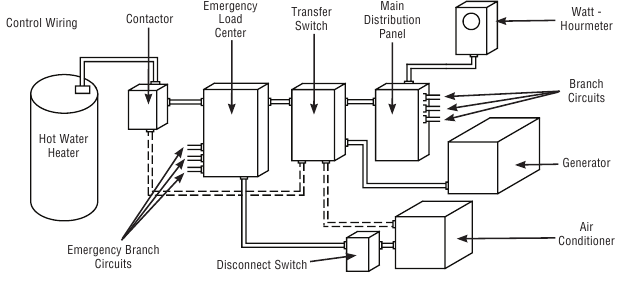

Typische installaties van automatische transferschakelaars worden hieronder weergegeven. Het is het beste als de transferschakelaar in de buurt van de elektriciteitsmeter wordt gemonteerd, hetzij binnen hetzij buiten. Bespreek lay-outsuggesties/wijzigingen met de eigenaar voordat u begint met het installatieproces van het systeem.

Typisch

Alternatief

Stroombedrading Interconnecties

Gevaar voor elektrische schok. Het installeren van laag- en hoogspanningsdraden in dezelfde buis kan leiden tot de dood of ernstig letsel. Laat geen laag- en hoogspanningsdraden in dezelfde buis lopen, tenzij de isolatiewaarde op ALLE bedrading is berekend op 600V. Zie NEC voor meer informatie.

Alle bedrading moet de juiste afmeting hebben, goed ondersteund zijn en beschermd worden door een leiding. Alle bedrading moet worden uitgevoerd volgens de toepasselijke federale, staats- en lokale wetten, normen en voorschriften. Houd u aan de specificaties voor het type draad en het aanhaalmoment die op de klemmenblokken en de nul-/aardingsconnector zijn afgedrukt. Goedgekeurd voor koperen en aluminium geleiders.
Voltooi de volgende aansluitingen tussen de transferschakelaar, het hoofdverdeelpaneel, de netstroom en de generator. Gebruik door de installateur geleverde 300 VAC of grotere draden die voldoen aan tabel 310.16 in de National Electric Code. Pas de nodige correctiefactoren en draadgrootteberekeningen toe.
LET OP
Een onjuiste installatie kan schade toebrengen aan de printplaten en hun levensduur verkorten. Het installeren van printplaten in actieve circuits zal de printplaat beschadigen en valt niet onder de garantie. Schakel ALTIJD ALLE stroombronnen uit voordat u onderhoud uitvoert.

• Schakel alle stroom uit voordat u deze apparatuur installeert. Als u dit niet doet, kan dit interne schade aan de printplaat veroorzaken bij het maken van elektrische aansluitingen.
• Zet de generator in deOFF-stand.
• Schakel de netstroom naar de stand-bygenerator en de transferschakelaar uit.

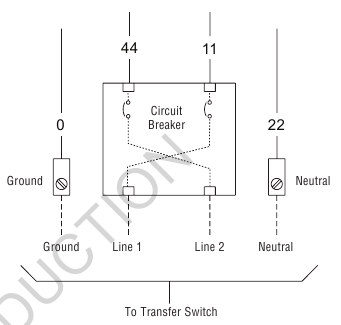

1. Zet de stroomonderbreker van de generator in de stand OFF (open).
2. Zet de systeem schakelaar van de generator in de stand OFF en verwijder de 15 Amp zekering uit het systeem bedieningspaneel.
3. Schakel de netstroom naar de stand-bygenerator en de transferschakelaar uit.

   Batterijpolen, klemmen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na gebruik.
4. Sluit de netvoeding aan op de terminals van de netstroomonderbreker van de transferschakelaar met de markering "UTILITY CONNECTION".
5. Sluit de neutrale leiding van de netvoeding aan op de neutrale terminal van de transferschakelaar.
6. Sluit de toevoergeleiders van het hoofdverdeelpaneel aan op de terminals van de transferschakelaar met de markering "LOAD CONNECTION".
7. Sluit de neutrale geleider van het hoofdverdeelpaneel aan op de neutrale terminal van de transferschakelaar.
8. Sluit de aardingsgeleider van het hoofdverdeelpaneel aan op de "GND"-terminal van de transferschakelaar.
   Zorg ervoor dat de aardelektrodegeleider is aangesloten en gebonden volgens de toepasselijke federale, staats- en lokale wetten, normen en voorschriften.
9. Sluit de toevoergeleiders van de transferschakelaar "GENERATOR CONNECTION" aan op de LINE1- en LINE2-terminals van de generatorstroomonderbreker. Elke geleider moet door het gat van de stroomtransformator gaan voordat de verbinding wordt gemaakt.
10. Steek de stroomtransformatorleidingen in de "CT1"- en "CT2"-terminals op de printplaat van de transferschakelaar.
11. Sluit de geleider van de neutrale terminal van de transferschakelaar aan op de NEUTRALE terminal van de generator. Let op de markeringen op het generatorbedieningspaneel voor terminal identificatie.

12. Sluit de geleider van de "GND"-terminal van de transferschakelaar aan op de "GROUND"-terminal van het generatorbedieningspaneel.
    Zorg ervoor dat de aardgeleider van de generatorapparatuur is aangesloten volgens de toepasselijke federale, staats- en lokale wetten, normen en voorschriften.
13. Sluit de transferschakelaar "UTILITY 240 VAC"-terminals aan op de "240 VAC"-terminals van de generator met behulp van door de installateur geleverde 300VAC of grotere draad, minimum #14 AWG geleiders via een tweepolige connector die bij de generator is geleverd.

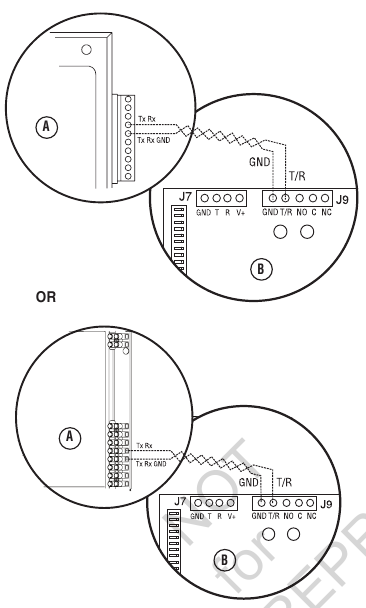

14. Sluit de "T/R"- en "GND"-terminals op de printplaat van de transferschakelaar (B) aan op de "TxRx"- en "TxRx GND"-terminals van het generatorbedieningspaneel (A) met behulp van #18 AWG getwiste paar geleiders, niet langer dan 200 ft, 300 volt 75°C-90°C via een tienpolige connector of een achtpolige terminal.

15. Draai alle draadverbindingen/bevestigingsmiddelen vast tot het juiste aanhaalmoment. Zie het label in de behuizing van de transferschakelaar voor de juiste aanhaalmomenten.

Bedrading toezichthoudende besturing
Een airconditioner kan worden gebruikt met de toezichthoudende contacten op terminals A-A of B-B. Terminals A-A kunnen alleen worden gebruikt met toezichthoudende besturing. Grote belastingen kunnen alleen worden gebruikt met contactorbesturing op terminals B-B. Hieronder worden voorbeelden van elk systeem beschreven.

1. De klemmenstrook op de printplaat van de transferschakelaar heeft vier aansluitingen voor klantgebruik. Er zijn twee sets "Normaal Gesloten"-contacten beschikbaar. Deze worden geactiveerd wanneer generatorstroom nodig is. Deze kunnen worden gebruikt voor toezichthoudende besturing van grote aangesloten belastingen op de generator. Belastingen mogen werken als er voldoende generatorstroom beschikbaar is.
   Voor het gemak van de installateur zijn er twee kabelgoten voorzien om de draden van de toezichthoudende belasting georganiseerd te houden.
2. Terminals "A-A" op de printplaat van de transferschakelaar zijn geschikt voor 24VAC. Sluit deze contacten in serie aan tussen de thermostaat van de airconditioner en de contactor van de airconditioner.
3. Terminals "B-B" op de printplaat van de transferschakelaar zijn geschikt voor 1 Amp 125 VAC. Wanneer deze zijn aangesloten op een door de installateur geleverde contactor, kan deze worden gebruikt om een grote belasting te regelen, zoals een elektrische warmwaterboiler. Contacten zijn in serie geschakeld met het contactorbesturingscircuit.
4. Draai alle draadverbindingen/bevestigingsmiddelen vast tot het juiste aanhaalmoment. Zie het label in de behuizing van de transferschakelaar voor de juiste aanhaalmomenten.

De afbeelding op de volgende pagina toont een typische voltooide installatie. Uw daadwerkelijke indeling zal variëren. De aanduidingen in de illustratie zijn:

1. Van wattuurmeter van de nutsvoorziening
2. Stroomtransformatoren
3. Transferschakelaar
4. T/R en GND naar generator
5. Printplaat transferschakelaar
6. Neutrale terminal
7. Neutrale bus
8. Aardingsbus

10. Hoofdverdeelpaneel
11. UTILITY 240VAC naar generator
12. Tweepolige connector of tweepolig klemmenblok
13. Tienpolige connector of achtpolig klemmenblok
14. Generatorstroomonderbreker

16. Generator

18. Neutrale terminal generator
19. Aardingsterminal generator
20. Aardingsterminal transferschakelaar
21. Belastingsverbinding naar verdeelpaneel
22. Generatorstroomonderbreker
23. Netschakelaar
24. Netaansluiting
25. Generator aansluiting

Systeeminstellingen
U moet het volgende uitvoeren voordat u het systeem in gebruik neemt:

• Als de generator is geïnstalleerd in een gebied waar de temperatuur regelmatig lager is dan 40°F (4°C), selecteert u een opwarmtijd van 50 seconden door jumper JP2 (C) die op de printplaat van de transferschakelaar is geïnstalleerd, te verplaatsen van de '20'-positie naar de '50'-positie.
• Zet de DPSW1 (A) en DPSW2 (B) dipswitches op de printplaat van de transferschakelaar in overeenstemming met het kW-vermogen van de stand-bygenerator, zoals beschreven in Dipswitches instellen.

Dipswitches instellen
Dipswitches worden gebruikt om de werking van de printplaat aan te passen op basis van de generatorcapaciteit. DPSW1- en DPSW2-schakelaars worden ingesteld in overeenstemming met het totale systeem kW-vermogen. Dipswitch DPSW1 (A) heeft eenheden van 1.000 watt; Dipswitch DPSW2 (B) heeft eenheden van 10.000 watt.

LET OP
Wees uiterst voorzichtig bij het instellen van dipswitches, anders kan de printplaat beschadigd raken.

• Gebruik een potlood of een klein stukje plastic om de dipswitch in te stellen.
• Gebruik NOOIT een schroevendraaier of een ander metalen voorwerp om dipswitches in te stellen.

Stel de dipswitches in terwijl de utiliteits- en generatorstroom is uitgeschakeld van de omschakelaar om een correcte werking van het besturingssysteem te garanderen. Als dipswitches worden ingesteld terwijl er stroom aanwezig is op de omschakelaar, moet een stroomreset worden uitgevoerd voordat de nieuwe dipswitchinstellingen van kracht worden. Een stroomreset is wanneer alle stroom van de omschakelaar wordt verwijderd en na 30 seconden opnieuw wordt ingevoerd.
LET OP Een FC_8 treedt op op de printplaat van de stand-bygenerator als de dipswitches niet correct zijn ingesteld zoals hierboven vermeld.
De "Aan"-positie voor de dipswitches is het schakelaarnummer OP DE PRINTPLAAT VAN DE OMSCHAKELAAR, niet op de schakelaar. Stel bijvoorbeeld voor een generator van 18.000 watt DPSW2 dipswitch 10 in op de "Aan"-positie. Stel DPSW1 dipswitch 8 in op de "Aan"-positie. 10.000 plus 8000 is gelijk aan 18.000 watt. Stel slechts één schakelaar in op de "Aan"-positie op DPSW1 en DPSW2.
Raadpleeg de volgende tabel voor de juiste schakelaarselectie(s).

kW-waarde van generator	DPSW #1 "AAN"-positie	DPSW #2 "AAN"-positie
7kW	7	0
8kW	8	0
9kW	9	0
10kW*	0	10
11kW*	1	10
12kW	2	10
13kW*	3	10
14kW	4	10
15kW	5	10
16kW	6	10
17kW	7	10
18kW	8	10
19kW	9	10
20kW	0	20
30kW	0	30
45kW	5	40
48kW	8	40
50kW	0	50
60kW	0	60
* Voor generatoren met een vermogen dat 500 watt omvat, rondt u af naar de volgende laagste waarde (voorbeeld: 13,5 kW ingesteld op 13kW)

LET OP
De luchtdichtheid is minder op grote hoogte, wat resulteert in minder beschikbaar motorvermogen. In het bijzonder zal het motorvermogen afnemen met 3,5% voor elke 1.000 voet (300 meter) boven zeeniveau en 1% voor elke 10°F (5,6°C) boven 77°F (25°C). Generatoren die zich in deze omstandigheden bevinden, moeten de omschakelaar correct laten programmeren voor deze vermogensafname.

De automatische omschakelaar testen

Schokgevaar. Apparatuur bevat hoogspanning die elektrocutie kan veroorzaken, wat kan leiden tot de dood of ernstig letsel. Het testen mag alleen worden uitgevoerd door gekwalificeerd personeel. Bedien deze apparatuur niet onbezonnen, onzorgvuldig of verwaarloos het onderhoud ervan.

Zet de stroomonderbreker van de netvoeding naar de contactor van de omschakelaar in de OFF-stand. De automatische volgorde van het systeem die hieronder wordt beschreven, wordt gestart. Om terug te keren naar de netvoeding, zet u de stroomonderbreker van de netvoeding in de AAN-stand.

Uitval van de netvoeding
De generator detecteert wanneer de netspanning lager is dan 70 procent van de nominale waarde. De startreeks van de motor wordt gestart na een vertraging van 6 seconden.

Motor opwarmen
Tijdvertraging om de motor te laten opwarmen voordat de overdracht plaatsvindt. Gebruik een jumper op de printplaat van de omschakelaar om een vertraging van 20 seconden of 50 seconden te selecteren.

Overdracht
Overdracht van de netvoeding naar de generatorvoeding vindt plaats nadat de spanning boven de ingestelde waarden ligt. De LED-lampjes op de printplaat van de omschakelaar veranderen van groen (netvoeding) naar rood (generator) en het statuslampje van Symphony II verandert de knipperstatus van Blink Blink_Pause_Blink Blink naar Blink_Pause_Blink. De minimale draaitijd van de motor is 5 minuten na de overdracht.

Belastingsbeheer
Vijf minuten na de overdracht naar de generatorvoeding activeren de externe modules de aangesloten belasting(en) als er generatorvoeding beschikbaar is, te beginnen met de hoogste prioriteit (1) tot de laagste prioriteit (8). Er is een vertraging van 10 seconden tussen elke opeenvolgende activering. De P1 tot en met P8 LED's (A) op de printplaat van Symphony II lichten op om te laten zien welke belastingen worden toegevoegd.
Belastingen die zijn aangesloten op externe modules die zijn ingesteld op prioriteiten 9 en 10 blijven uitgeschakeld gedurende een stroomstoring.

Ophaling netvoeding
Het spanningsophaalniveau is 80 procent van de nominale spanning.

Terugschakelen
Het terugschakelen van de generator naar de netvoeding is ongeveer 10 seconden nadat de netvoeding boven het ophaalniveau ligt en de minimale draaitijd is voltooid. Alle externe module(s) blijven vijf minuten na de stroomoverdracht uitgeschakeld.

Motor afkoelen
De motor draait 60 seconden na het terugschakelen.

Bedieningselementen
Afgezien van een handmatige overbruggingshendel zijn er geen bedieningselementen voor de operator, omdat dit een automatische omschakelaar is. De handmatige overbrugging mag alleen worden gebruikt door erkende professionals. Informatie over het gebruik van de hendel kan worden verkregen door de technische dienst te bellen op 800-743-4115.

Werking

Om automatische overdracht te selecteren, doet u het volgende:

1. Zet de stroomonderbreker van het elektriciteitsnet in de transferschakelaar in de "ON" (AAN) positie.
2. Zet de stroomonderbreker van de generator in de transferschakelaar in de "ON" (AAN) positie.
3. Installeer een 15 Ampère zekering in het bedieningspaneel van de generator.
4. Zet de stroomonderbreker van de generator in de "ON" (AAN) positie.
5. Zet de systeemschakelaar van de generator in de "AUTO" (AUTOMATISCH) positie. Het systeem bevindt zich nu in de automatische werkingsmodus.

Wanneer de generator stroom levert aan de transferschakelaar, controleert de printplaat van de transferschakelaar voortdurend de stroom van de generator. Als de airconditioner moet worden ingeschakeld en er voldoende stroom van de generator beschikbaar is, sluit de controller de contacten "A-A" (A-A) naar de contactor van de airconditioner. Contacten "B B" (B B) worden geopend voordat contacten A-A sluiten. Als de belasting te groot is voor de generator, worden de contacten A-A en/of B-B geopend. Wanneer airconditioning niet nodig is, wordt A-A geopend. Als er voldoende stroom beschikbaar is, wordt B-B gesloten.

Behuizingsdeur
Om de deur te openen, drukt u het veerbelaste deurslot naar rechts en trekt u de deur omlaag.
Om de deur te sluiten en te vergrendelen, duwt u de deur dicht tegen de behuizing. Duw de deur in deze positie omhoog. Hierdoor wordt het veerbelaste deurslot geactiveerd en wordt de deur op zijn plaats vergrendeld.
De behuizingsdeur MOET te allen tijde gesloten en vergrendeld zijn, behalve wanneer het systeem wordt onderhouden.

Onderhoud

De transferschakelaar is ontworpen om onderhoudsvrij te zijn bij normaal gebruik. Er moeten echter regelmatig inspecties en onderhoudscontroles worden uitgevoerd. Onderhoud bestaat voornamelijk uit het schoonhouden van de transferschakelaar. Visuele inspecties moeten minstens één keer per maand worden uitgevoerd.
De toegang tot de transferschakelaar mag niet worden belemmerd. Houd 92 cm (3 voet) vrije ruimte rond de transferschakelaar. Controleer op ophoping van vuil, vocht en/of corrosie op en rond de behuizing, losse onderdelen/hardware, scheuren en/of verkleuring van de isolatie en beschadigde of verkleurde onderdelen.
Laat de transferschakelaar minstens één keer per drie maanden werken, zoals beschreven in Het testen van de automatische transferschakelaar, tenzij er een stroomstoring optreedt en het thuisgeneratorsysteem een automatische sequentie heeft doorlopen. Laat de generator minstens 30 minuten draaien.
Neem minstens één keer per jaar contact op met een erkende elektricien om de binnenkant van de behuizing en andere onderdelen van uw thuisgeneratorsysteem te inspecteren en schoon te maken.

Hulp inroepen
U moet het modelnummer en het serienummer van het ID-label van het apparaat bij de hand hebben als u contact moet opnemen met een lokaal servicecentrum met betrekking tot service of reparatie van dit apparaat. U kunt deze informatie vinden op het ID-label van het apparaat dat zich op of in de behuizing bevindt.
Om contact op te nemen met Briggs & Stratton belt u 800-743-4115, tussen 8:00 uur en 17:00 uur CT.

Installatie-inspectie
Voordat u het systeem in gebruik neemt, inspecteert u het hele

Probleemoplossing

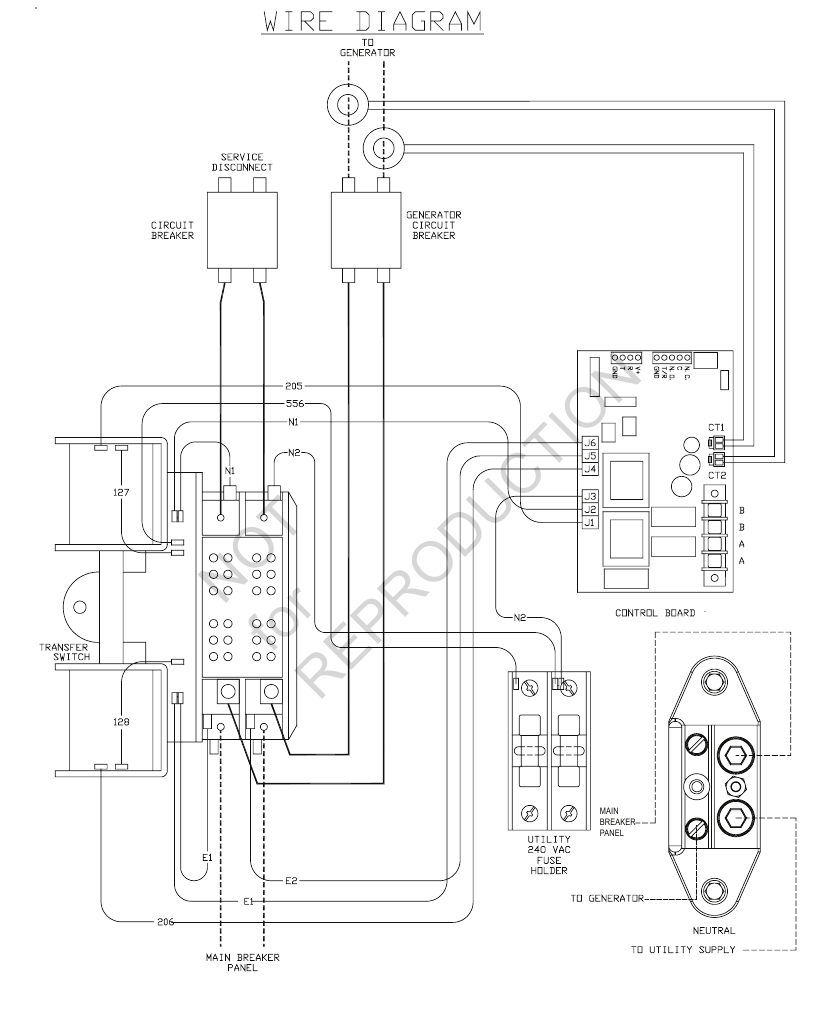

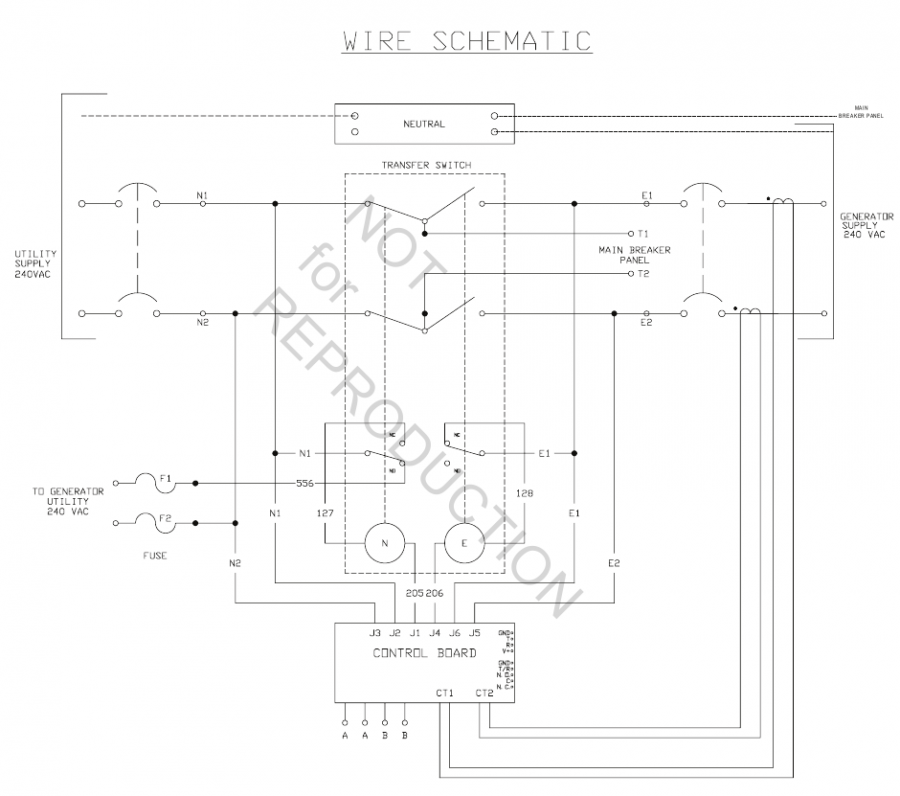

Schematisch diagram van transferschakelaar

Productspecificaties

Model 071045
Nominale maximale belastingsstroom
a 25°C (77°F)* 100 ampère
Nominale AC-spanning. 250 volt
Polen 2
Frequentie 60 Hz
Nominale foutstroom 22.000 RMS symmetrische ampère aan de netzijde
10.000 RMS symmetrische ampère aan de generatorzijde
Normaal werkbereik 28,8°C (-20°F) tot 40°C (104°F)
Gewicht 28 kg (63 lbs)

Model 071046
Nominale maximale belastingsstroom
a 25°C (77°F)* 200 ampère
Nominale AC-spanning. 250 volt
Polen 2
Frequentie 60 Hz
Nominale foutstroom 25.000 RMS symmetrische ampère aan de netzijde
10.000 RMS symmetrische ampère aan de generatorzijde Normaal
Werkbereik -28,8°C (-20°F) tot 40°C (104°F)
Gewicht 28 kg (63 lbs)
Deze transferschakelaar is een UL-gecertificeerd apparaat.

Model 071044
Nominale maximale belastingsstroom
a 25°C (77°F)* 200 ampère
Nominale AC-spanning. 250 volt
Polen 2
Frequentie 60 Hz
Nominale foutstroom 25.000 RMS symmetrische ampère aan de netzijde
10.000 RMS symmetrische ampère aan de generatorzijde Normaal
Werkbereik -28,8°C (-20°F) tot 40°C (104°F)
Gewicht 28 kg (63 lbs)

Model 071069
Nominale maximale belastingsstroom
a 25°C (77°F)* 150 ampère
Nominale AC-spanning. 250 volt
Polen 2
Frequentie 60 Hz
Nominale foutstroom 25.000 RMS symmetrische ampère aan de netzijde
10.000 RMS symmetrische ampère aan de generatorzijde Normaal
Werkbereik 28,8°C (-20°F) tot 40°C (104°F)
Gewicht 28 kg (63 lbs)

Belangrijke veiligheidsinstructies

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke instructies die moeten worden gevolgd tijdens de installatie van de apparatuur.

Veiligheidssymbolen en -betekenissen

Het veiligheidswaarschuwingssymbool geeft een potentieel gevaar voor persoonlijk letsel aan. Een signaalwoord (GEVAAR, WAARSCHUWING of VOORZICHTIG) wordt gebruikt in combinatie met het waarschuwingssymbool om een graad of niveau van gevaar aan te geven. Een veiligheidssymbool kan worden gebruikt om het type gevaar weer te geven. Het signaalwoord LET OP wordt gebruikt om praktijken aan te duiden die geen verband houden met persoonlijk letsel.

geeft een gevaar aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

geeft een gevaar aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

geeft een gevaar aan dat, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP duidt op praktijken die geen verband houden met persoonlijk letsel.
De fabrikant kan onmogelijk elke mogelijke omstandigheid voorzien die een gevaar zou kunnen opleveren. De waarschuwingen in deze handleiding en de labels en stickers die op het apparaat zijn aangebracht, zijn daarom niet allesomvattend. Als u een procedure, werkwijze of bedieningstechniek gebruikt die de fabrikant niet specifiek aanbeveelt, moet u er zelf van overtuigd zijn dat deze veilig is voor u en anderen. U moet er ook voor zorgen dat de procedure, werkwijze of bedieningstechniek die u kiest, de apparatuur niet onveilig maakt.

Bepaalde onderdelen in dit product en aanverwante accessoires bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

LET OP
Alleen gekwalificeerde elektriciens mogen proberen deze apparatuur te installeren, die strikt moet voldoen aan de toepasselijke codes, normen en voorschriften.

Gevaar voor elektrische schokken. Het niet correct bedraden van de apparatuur kan leiden tot elektrocutie met de dood of ernstig letsel tot gevolg.

• Sluit de aardgeleider NIET aan op de neutrale aansluiting in de externe module.
• Alle modules moeten een speciale neutrale aansluiting hebben.

Gevaar voor elektrische schokken. Het installeren van laag- en hoogspanningsdraden in dezelfde leiding kan leiden tot de dood of ernstig letsel.

• Leg geen laag- en hoogspanningsdraden in dezelfde leiding, tenzij de isolatiewaarde van ALLE bedrading is beoordeeld voor 600 V. Zie NEC voor meer informatie.

Gevaar voor elektrische schokken. Het niet correct aarden van de apparatuur kan leiden tot elektrocutie met de dood of ernstig letsel tot gevolg.

• Raak geen blanke draden aan.
• Gebruik geen apparatuur met versleten, gerafelde, blanke of anderszins beschadigde bedrading.
• Hanteer geen elektriciteitssnoeren terwijl u in het water staat, op blote voeten of met natte handen of voeten.
• Als u rond een apparaat moet werken terwijl het in werking is, ga dan op een geïsoleerd, droog oppervlak staan om het risico op elektrische schokken te verminderen.
• Laat geen onbevoegde personen of kinderen de apparatuur bedienen of onderhouden.
• In geval van een ongeval veroorzaakt door een elektrische schok, moet u onmiddellijk alle elektrische stroombronnen uitschakelen en contact opnemen met de plaatselijke autoriteiten. Vermijd direct contact met het slachtoffer.

Gevaar voor elektrische schokken. De apparatuur bevat hoogspanning die kan leiden tot elektrocutie met de dood of ernstig letsel tot gevolg.

• Bedien deze apparatuur niet onzorgvuldig, achteloos of verwaarloos het onderhoud ervan.

LET OP
Een onjuiste behandeling van de apparatuur kan deze beschadigen en de levensduur verkorten.

• Gebruik de apparatuur alleen voor het beoogde gebruik.
• Als u vragen hebt over het beoogde gebruik, vraag het dan aan de dealer of neem contact op met Briggs & Stratton Power Products.
• Stel de apparatuur niet bloot aan overmatig vocht, stof, vuil of corrosieve dampen.
• Blijf te allen tijde alert wanneer u aan deze apparatuur werkt. Werk nooit aan de apparatuur als u lichamelijk of geestelijk moe bent.
• Als aangesloten apparaten oververhit raken, schakel ze dan uit en schakel hun stroomonderbreker/zekering uit.

Referenties

• Grasmaaiermotoren | Buitenapparatuur | Oplossingen voor noodstroom | Briggs & Stratton

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Briggs & Stratton 100 / 150 / 200 Installatiehandleiding

Beschikbare talen
