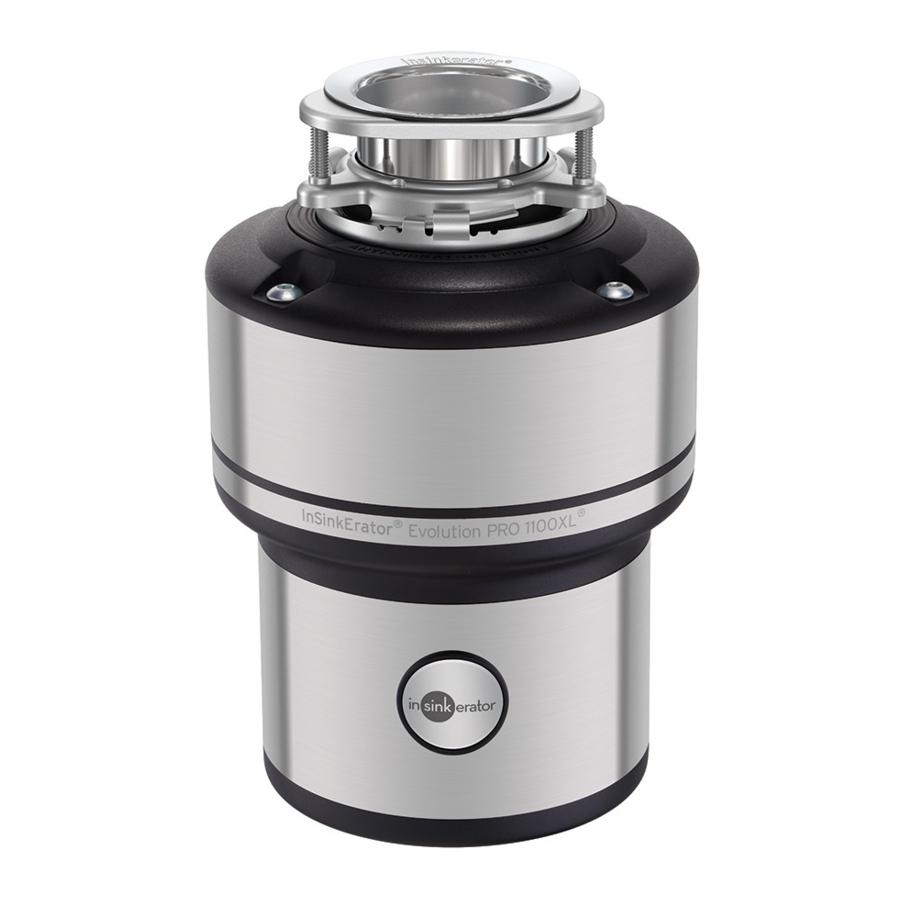

Inleiding

De Evolution Series® van InSinkErator® zet de norm voor geluids- en maalprestaties. Met exclusieve gepatenteerde SoundSeal®- en MultiGrind®-technologieën maalt geen enkele voedselafvalvermaler meer met minder lawaai.

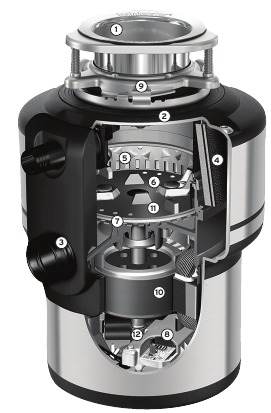

Sound Seal ® -technologie

1. Anti-microbiële Quiet Collar ® -spoelbak
2. Anti-vibratie bevestiging ®
3. Anti-vibratie uitlaatpijpbevestiging™
4. Meerlaagse SoundLimiter™-isolatie

Multi Grind ® -technologie

5. GrindShear Ring ®
6. Tri-Action Lug ® -systeem
7. Undercutter Disk ®
8. Jam-Sensor ® -circuit
9. Quick Lock ® -spoelbakbevestiging
10. 1 pk Heavy Duty Dura-Drive ® -motor
11. Roestvrijstalen maalcomponenten
12. Auto-Reverse Grind System ®

Lees alle waarschuwingen voordat u verdergaat.

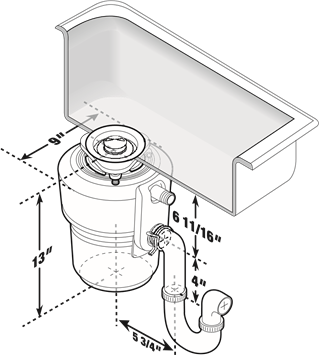

Afmetingen

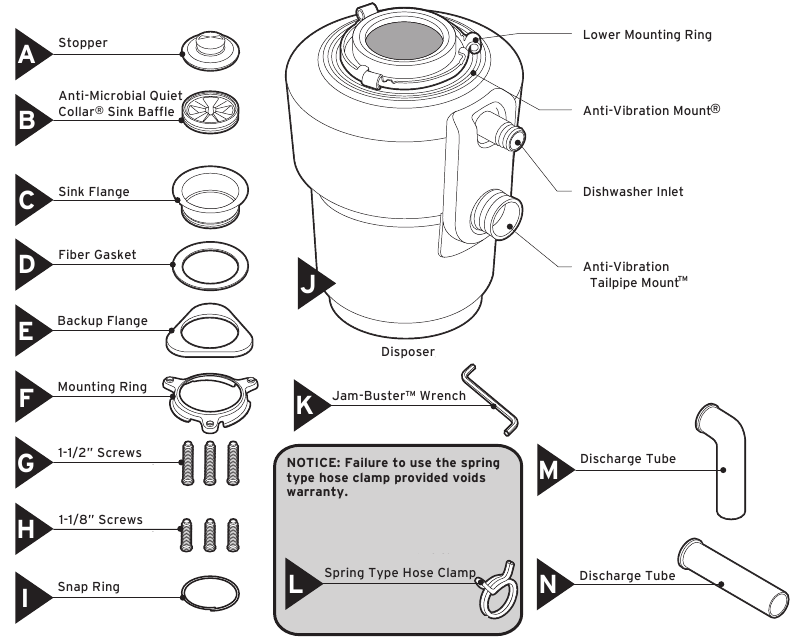

Inbegrepen

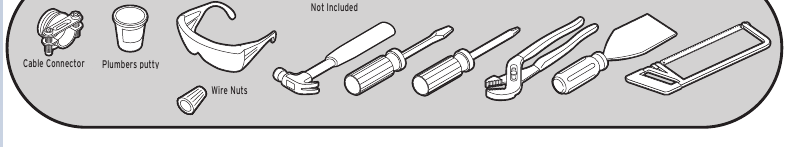

Gereedschap en materialen

Verwijdering van oude afvalvermaler

ELEKTRISCHE SCHOK
Schakel de stroom uit bij de zekeringkast of stroomonderbreker.

1. Als u een bestaande afvalvermaler vervangt, gaat u verder met stap 2. Als er geen bestaande afvalvermaler is, koppelt u de afvoer van de gootsteen los en gaat u verder met stap 9.
2. Koppel de sifon los van de afvalafvoerbuis. Koppel de vaatwasser los als deze is aangesloten op de afvalvermaler.

3. Ondersteun de afvalvermaler, steek het uiteinde van de Jam-Buster™ -sleutel (K) in de rechterkant van de bevestigingsnok en draai. De afvalvermaler komt los.

4. Draai de afvalvermaler om en verwijder de elektrische afdekplaat. Bewaar de kabelconnector indien van toepassing.

5. Koppel de draden van de afvalvermaler los van de elektrische voeding.


Als de bevestiging van de nieuwe afvalvermaler hetzelfde is als de oude, kunt u naar stap 14 gaan.
Let op: Voor spoelbakken die dikker zijn dan 3/8", moet u de bestaande schroeven van 1-1/2" vervangen door schroeven van 1-1/8" (H). Zie stap 13.

6. Draai de 3 schroeven op de montage los.

7. Verwijder de borgring met een schroevendraaier.

8. Verwijder de flens van de spoelbak. Verwijder oude stopverf van de gootsteen met een plamuurmes.

9. Breng gelijkmatig een 1/2" dik touw van stopverf aan rond de flens (C).

10. Druk de flens (C) stevig in de afvoer van de gootsteen. Verwijder overtollige stopverf.

11. Plaats de vezelpakking (D), de steunflens (E) en de montage ring (F). Houd de flens (C) op zijn plaats terwijl u de borgring (I) plaatst.

12. Plaats een gewicht, zoals de afvalvermaler, op de spoelbakflens om hem op zijn plaats te houden. Gebruik een handdoek om krassen op de gootsteen te voorkomen. Trek de borgring (I) open en druk stevig aan totdat deze op zijn plaats klikt.

13. Draai de 1-1/2" schroeven (G) gelijkmatig en stevig vast tegen de steunflens. Gebruik kortere 1-1/8" schroeven (H) als de spoelbak meer dan 3/8" dik is.

14. * LET OP: ALLEEN AANSLUITING VAATWASSER. Als u de vaatwasser niet hoeft aan te sluiten, gaat u naar stap 16. Draai de afvalvermaler (J) op zijn kant en steek een schroevendraaier in de vaatwasseraansluiting.

15. * LET OP: ALLEEN AANSLUITING VAATWASSER. Tik de afvoerplug eruit en verwijder de plug uit de binnenkant van de afvalvermaler.

16. Draai de afvalvermaler om en verwijder de elektrische afdekplaat. Trek de draden eruit. VERWIJDER HET KARTONNEN SCHILD NIET.

17. Plaats de kabelconnector (niet inbegrepen) en leid de elektrische kabel door het toegangs gat aan de onderkant van de afvalvermaler. Draai de kabelconnector vast.

18. Deze afvalvermaler vereist een schakelaar (minimaal 15 ampère) met een gemarkeerde "Off" (Uit) positie (bedraad om alle niet-geaarde toevoerleidingen los te koppelen) die in het zicht van de spoelbakopening van de afvalvermaler is geïnstalleerd, tenzij een luchtschakelaar of batch feed accessoire of batch feed afvalvermaler wordt gebruikt.

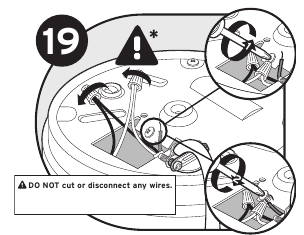

19. *
    Onjuiste aarding kan leiden tot een elektrische schok. Sluit de witte draad van de afvalvermaler aan op de neutrale (witte) draad van de stroombron en de zwarte draad van de afvalvermaler op de warme (zwarte, rode) draad van de stroombron met draadmoeren (niet inbegrepen); aardingsdraad op de groene aardingsschroef. Het apparaat moet geaard zijn voor een veilige en correcte installatie.

20. Duw de draden in de afvalvermaler (verplaats het kartonnen schild niet) en plaats de elektrische afdekplaat terug.

21. Plaats de buis (M of N) in de Anti-Vibratie uitlaatpijpbevestiging™. Gebruik de meegeleverde buizen voor het beste resultaat. Zet vast met een slangklem van het type veer (L). *
    Als u de meegeleverde slangklem van het type veer niet gebruikt, vervalt de garantie.

22. Maak het verwijderbare deel van het specificatielabel los en plaats het op een zichtbare plaats.

23. *
    Plaats uw hoofd of lichaam niet onder de afvalvermaler; het apparaat kan vallen tijdens verwijdering of installatie. Hang de afvalvermaler op door de 3 montageflenzen uit te lijnen met de opschuifhellingen op de montagering.

24. Draai de montagering totdat alle 3 montageflenzen over de ribbels op de opschuifhellingen vergrendelen.

25. Mogelijk moet u de buis bijsnijden voor een goede pasvorm. Sluit de leidingen opnieuw aan (en de vaatwasseraansluiting indien gebruikt). Zorg ervoor dat de Anti-Vibratie uitlaatpijpbevestiging™ recht is.

26. Plaats de Quiet Collar® spoelbak in de spoelbakopening. Vul de gootsteen met water en controleer op lekkages.


INSTRUCTIES MET BETREKKING TOT BRANDGEVAAR, ELEKTRISCHE SCHOK OF LETSEL AAN PERSONEN

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Persoonlijk letsel: Plaats uw hoofd of lichaam niet onder de afvalvermaler; het apparaat kan tijdens verwijdering of installatie vallen.

AARDINGSINSTRUCTIES
Voor alle geaarde afvalvermalers met snoer: Deze afvalvermaler moet worden geaard om het risico op een elektrische schok te verminderen in geval van een storing of defect. Aarding biedt een pad met de minste weerstand voor elektrische stroom. Als uw afvalvermaler geen in de fabriek geïnstalleerd netsnoer heeft, gebruik dan een snoer met een aardgeleider en een aardingsstekker. (InSinkErator stroomkabelaccessoire CRD-00 aanbevolen.) De stekker moet in een stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Voor permanent aangesloten afvalvermalers: Deze afvalvermaler moet worden aangesloten op een geaard, metalen, permanent bedradingssysteem; of een aardgeleider moet worden meegevoerd met de stroomvoerende geleiders en worden aangesloten op de aardklem of -leiding op de afvalvermaler.

Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op een elektrische schok. Raadpleeg een gekwalificeerde elektricien of servicemonteur als u twijfelt of de afvalvermaler correct is geaard. Als de stekker die u gebruikt niet in het stopcontact past, wijzig de stekker dan niet en probeer niet de stekker in het stopcontact te forceren – laat een geschikt stopcontact installeren door een gekwalificeerde elektricien.

• Deze afvalvermaler moet correct worden geaard.
• Bevestig de aarddraad niet aan de gastoevoerleiding.
• Schakel de stroom uit voordat u de afvalvermaler installeert of onderhoudt.
• Als een geaarde stekker met drie pinnen wordt gebruikt, moet de stekker in een geaard stopcontact met drie gaten worden gestoken.
• Alle bedrading moet voldoen aan de lokale elektrische voorschriften.
• Sluit de elektrische stroom niet opnieuw aan op het hoofdservicepaneel totdat de juiste aarding is geïnstalleerd.

LET OP

• Gebruik geen stopverf voor loodgieters op een andere afvalvermaleraansluiting dan de spoelbakflens. Gebruik geen schroefdraadafdichtmiddelen of pijpdoping. Deze kunnen de afvalvermaler beschadigen en materiële schade veroorzaken.
• Gebruik de afvalvermaler niet zonder Anti-Vibration Tailpipe Mount™ omdat er waterlekken kunnen ontstaan.

Bij het gebruik van elektrische apparaten moeten altijd elementaire voorzorgsmaatregelen worden genomen, waaronder:

• Lees alle instructies voordat u het apparaat gebruikt.
• Om het risico op letsel te verminderen, is nauwlettend toezicht vereist wanneer een apparaat in de buurt van kinderen wordt gebruikt.
• Steek geen vingers of handen in een afvalvermaler.
• Zet de aan/uit-schakelaar in de uit-stand voordat u een verstopping probeert te verhelpen, een object uit de afvalvermaler verwijdert of op de resetknop drukt.
• Gebruik de zelfbedieningssleutel om een verstopping in een afvalvermaler los te maken.
• Gebruik een lange tang of een knijptang om voorwerpen uit een afvalvermaler te verwijderen.
• Stop het volgende niet in een afvalvermaler: schelpen van kokkels of oesters, bijtende ontstoppingsmiddelen of soortgelijke producten, glas, porselein of plastic, metaal (zoals flesdoppen, stalen kogels, blikken of gebruiksvoorwerpen), heet vet of andere hete vloeistoffen.
• Wanneer u een afvalvermaler niet gebruikt, laat dan de stop op zijn plaats zitten om het risico te verminderen dat er voorwerpen in de afvalvermaler vallen.

• Dit product is ontworpen om normaal huishoudelijk voedselafval te verwerken; het inbrengen van andere materialen dan voedselafval in de afvalvermaler kan leiden tot persoonlijk letsel en/of materiële schade.
• Om het risico op letsel en/of materiële schade te verminderen, gebruik de gootsteen met de afvalvermaler niet voor andere doeleinden dan voedselbereiding (zoals het baden van baby's of het wassen van haar).
• Gooi het volgende niet in de afvalvermaler: verf, oplosmiddelen, huishoudelijke schoonmaakmiddelen en chemicaliën, automobielvloeistoffen, plasticfolie.
• BRANDGEVAAR: Bewaar geen ontvlambare voorwerpen zoals vodden, papier of spuitbussen in de buurt van de afvalvermaler. Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van de afvalvermaler.

• LEKKAGEGEVAAR: Inspecteer de afvalvermaler en de sanitaire fittingen regelmatig op lekkages, die materiële schade kunnen veroorzaken en kunnen leiden tot persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

GEBRUIKSAANWIJZING

1. Verwijder de stop uit de gootsteenopening en laat er koud water lopen.
2. Zet de wandschakelaar aan om de afvalvermaler te starten.
3. Breng langzaam voedselafval in de afvalvermaler. WAARSCHUWING! Plaats de stop zo dat de mogelijke uitworp van materiaal tijdens het vermalen tot een minimum wordt beperkt.
4. Nadat het vermalen is voltooid, zet u de afvalvermaler uit en laat u een paar seconden water lopen om de afvoerleiding door te spoelen.

WEL...

• Zet eerst het koude water aan en zet dan de afvalvermaler aan. Laat het koude water nog enkele seconden lopen nadat het vermalen is voltooid om de afvoerleiding door te spoelen.
• Vermaal harde materialen zoals kleine botjes, fruitpitten en ijs. Er wordt een schurende werking gecreëerd door de deeltjes in de vermalingskamer.
• Vermaal schillen van citrusvruchten om de afvoerlucht op te frissen.
• Gebruik een afvalvermalerreiniger, ontvetter of deodorant indien nodig om onaangename geuren veroorzaakt door vetophoping te verhelpen.

NIET...

• GIET GEEN VET OF OLIE IN UW AFVALVERMALER OF EEN ANDERE AFVOER. HET KAN ZICH OPHOPEN IN LEIDINGEN EN AFVOERBLOKKADES VEROORZAKEN. DOE VET IN EEN POT OF BLIK EN GOOI HET IN DE VUILNIS.
• Gebruik geen heet water bij het vermalen van voedselafval. Het is OK om tussen de vermalingsperioden heet water in de afvalvermaler te laten lopen.
• Vul de afvalvermaler niet in één keer met veel groenteschillen. Zet in plaats daarvan eerst het water en de afvalvermaler aan en voer de schillen vervolgens geleidelijk aan in.
• Vermaal geen grote hoeveelheden eierschalen of vezelachtige materialen zoals maïskolven, artisjokken, enz., om mogelijke verstopping van de afvoer te voorkomen.
• Zet de afvalvermaler pas uit als het vermalen is voltooid en alleen het geluid van de motor en het water te horen is.

GEBRUIKERSINSTRUCTIES VOOR ONDERHOUD

REINIGEN VAN DE VERMALER
Na verloop van tijd kunnen voedseldeeltjes zich ophopen in de vermaler en de baffel. Een geur uit de vermaler is meestal een teken van voedselophoping. Om de vermaler te reinigen:

1. Plaats de stop in de gootsteenopening en vul de gootsteen voor de helft met warm water.
2. Meng 1/4 kopje zuiveringszout met water. Zet de vermaler aan en verwijder tegelijkertijd de stop uit de gootsteen om losse deeltjes weg te spoelen.
3. Verwijder de Quiet Collar® spoelbakbaffle en reinig deze met de hand of in de vaatwasser. Gebruik de vermaler niet zonder de Quiet Collar® spoelbakbaffle op zijn plaats.

Vermaalmachines kunnen ook worden gereinigd met Disposer Care®. Dit product wordt niet verkocht door InSinkErator®, maar is over het algemeen verkrijgbaar in grote bouwmarkten, ijzerwarenwinkels en supermarkten. Neem voor meer informatie over Disposer Care® contact op met Summit Brands op 1-888-476-6688 of www.summitbrands.com.
Deze vermaler is uitgerust met een Jam-Sensor® Circuit dat blokkades voorkomt bij het vermalen van vrijwel elk voedselmateriaal. In het onwaarschijnlijke geval dat de vermaler vastloopt, kunt u deze losmaken door de volgende stappen te volgen:

EEN VERMALERBLOKKADE OPLOSSEN
Als de motor stopt tijdens het gebruik van de vermaler, kan de vermaler vastgelopen zijn. Om de blokkade op te lossen:

1. Schakel de vermaler en het water uit.
2. Steek het ene uiteinde van de zelfbedienings Jam-Buster™ Wrench in het middelste gat aan de onderkant van de vermaler (zie afbeelding A). Beweeg de Jam-Buster™ Wrench heen en weer totdat deze een volledige omwenteling maakt. Verwijder de Jam-Buster™ Wrench.

3. Reik met een tang in de vermaler en verwijder het/de voorwerp(en). Laat de vermalarmotor 3 - 5 minuten afkoelen en druk vervolgens lichtjes op de rode resetknop aan de onderkant van de vermaler (zie afbeelding B). (Als de motor niet meer werkt, controleer dan het servicepaneel op doorgeslagen stroomonderbrekers of doorgebrande zekeringen.)


duidt op een gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht o f matig letsel.
LET OP wordt gebruikt om te verwijzen naar praktijken die geen verband houden met persoonlijk letsel.
VEILIGHEID (of gelijkwaardige) borden INSTRUCTIES geven specifieke veiligheidsgerelateerde instructies of procedures aan.
