Apera Instruments PH60-MS Handleiding

Inleiding

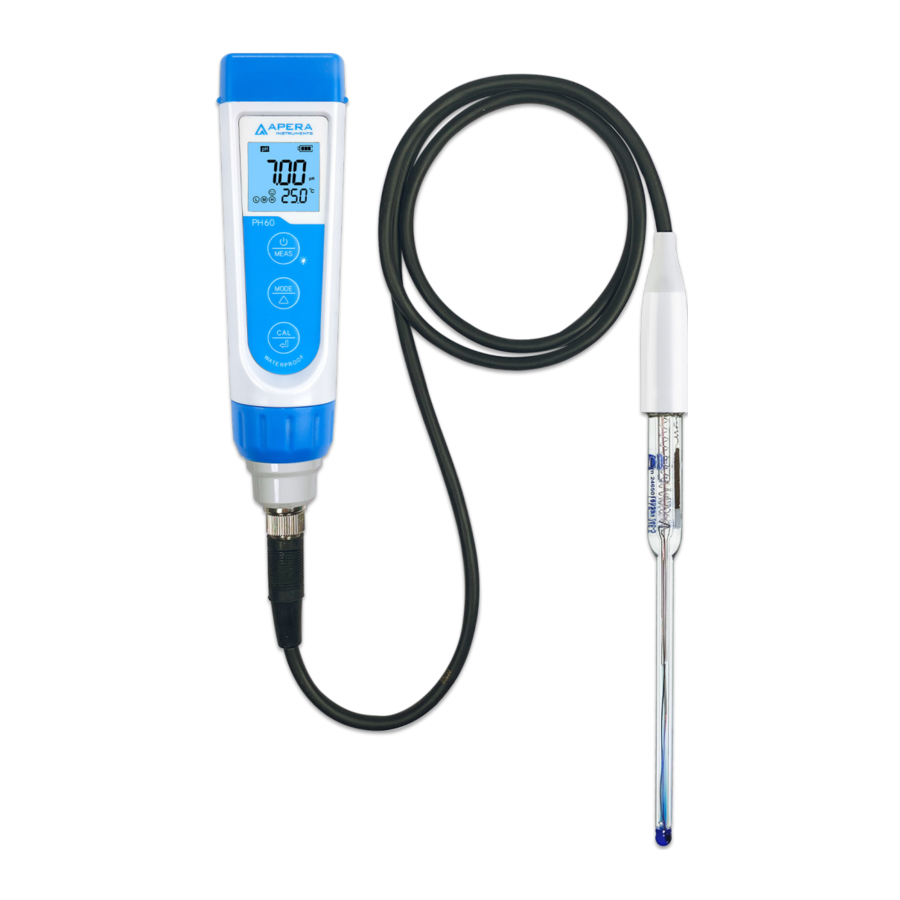

De PH60-MS pH-meter met LabSen® 246-5 pH/temp. elektrode is gemaakt voor het meten van de pH van algemene wateroplossingen in kleine hoeveelheden (>60 microliter) of in reageerbuizen. Lees deze handleiding aandachtig door voor gebruik om het beste resultaat te krijgen.

Ga voor videohandleidingen naar support.aperainst.com

LET OP

• Gebruik het product NOOIT wanneer het ijskoud is. Laat het opwarmen tot kamertemperatuur voordat u het gebruikt.
• Raak het pH-glasmembraan NOOIT aan met uw vinger en wrijf er ook niet met andere materialen over. Dit kan statische elektriciteit opwekken en meetfouten veroorzaken. Om overtollig water van de elektrode te verwijderen, schudt u het eraf of dep het droog met een Kim-wipe of een pluisvrije doek.

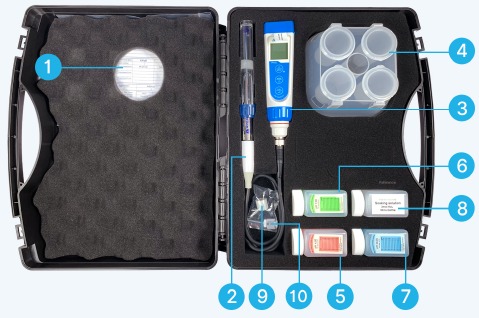

Wat zit er in de kit

1. Gebruikershandleiding
2. LabSen 246-5 pH-elektrode
3. PH60-meterbehuizing
4. CalPod-oplossingsorganizer
5. pH 4.00-oplossing
6. PH 700-oplossing
7. 0H 10.01-oplossing
8. 3M KCL-weekoplossing
9. Beschermkap
10. Semi-microcontainer

Toetsenbordfuncties

Kort indrukken — 1 seconde
Lang indrukken — 3 seconden

	Kort indrukken om de tester aan te zetten en lang indrukken om de tester uit te zetten. Wanneer de tester is uitgeschakeld, lang indrukken om de parameterinstellingen te openen. In de meetmodus kort indrukken om de achtergrondverlichting in te schakelen. In de kalibratiemodus kort indrukken om de kalibratie te annuleren.
	In de meetmodus kort indrukken om te schakelen tussen de pH- en mV-meetmodus. In de parameterinstellingen kort indrukken om parameters te wijzigen (unidirectioneel).
	Lang indrukken om de kalibratiemodus te openen. In de kalibratiemodus kort indrukken om de kalibratie te bevestigen. Wanneer de meting is vergrendeld (auto. HOLD aan), kort indrukken om te ontgrendelen.

Voorbereiding voor gebruik

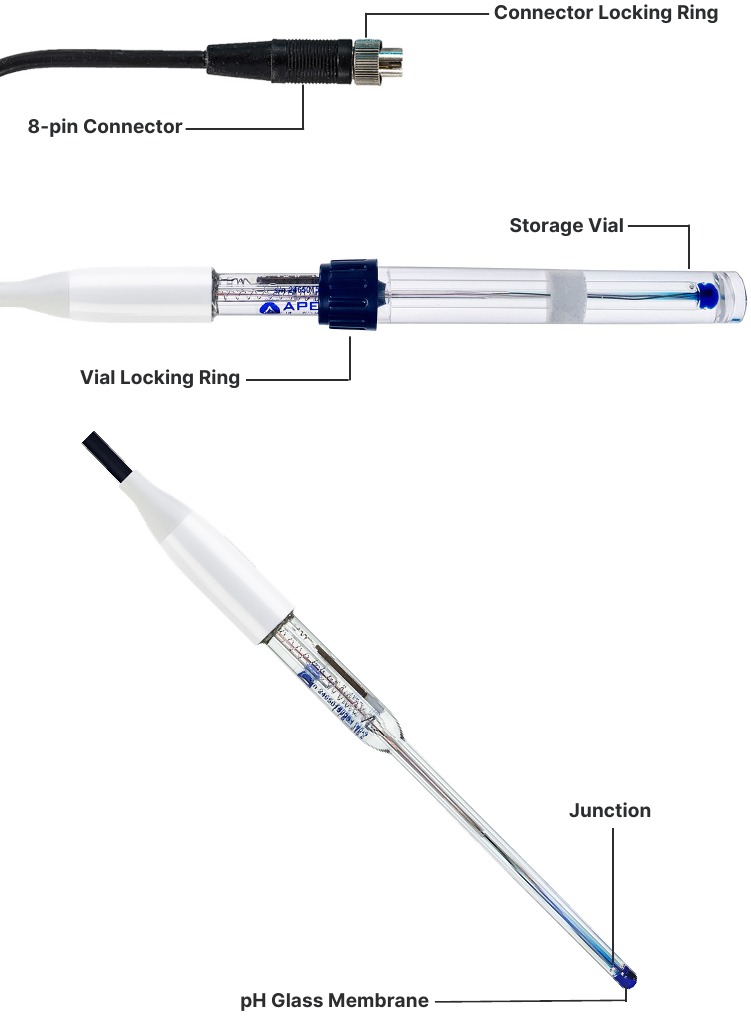

1. LabSen 246-5 Elektrodestructuur

2. Trek het batterij-isolatiepapier eruit.
3. Maak de borgring van de bewaarflacon los door deze tegen de klok in te draaien. Trek vervolgens de elektrode er langzaam uit.

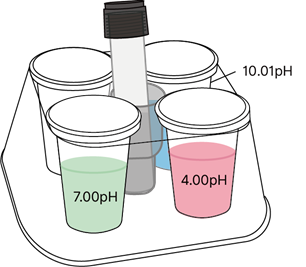

4. Zet de bewaarflacon (met weekoplossing) in het midden van de CalPod-oplossingsorganizer, voor het geval deze morst.

5. Spoel de elektrode af met zuiver water (bij voorkeur gedestilleerd of gedeïoniseerd water. RO-water is het alternatief) en dep de elektrode droog met Kimwipe of schoon tissuepapier om overtollig water te verwijderen (zorg ervoor dat u niet over het glasmembraan wrijft).
6. Voer minstens een 2-puntskalibratie uit voor het eerste gebruik. Raadpleeg het gedeelte over pH-kalibratie voor meer informatie over kalibratie.

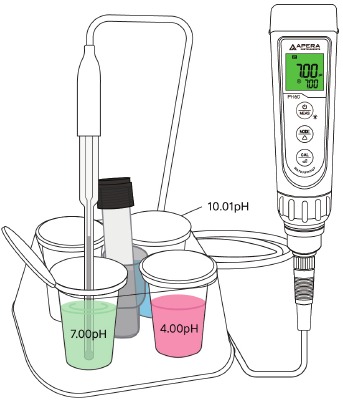

pH-kalibratie

Hoe te kalibreren

1. Kort indrukken op om de meter aan te zetten. Verwijder de opberghoes en spoel de elektrode af met zuiver water (zie het gedeelte Voorbereiding voor gebruik, stappen 3 tot 5).
2. Giet pH-bufferoplossingen in de CalPod. Dompel de elektrode eerst in een pH 7.00-oplossing, roer snel in de oplossing en laat deze vervolgens staan.
3. Lang indrukken op om de kalibratiemodus te openen, het scherm wordt groen
   (kort indrukken op als u besluit de kalibratie te beëindigen en terug te keren naar de meetmodus).
4. Wacht tot de meting is gestabiliseerd (wanneer op het scherm blijft staan) en druk vervolgens nogmaals kort op om de eerste puntkalibratie te voltooien (te vroeg op drukken kan leiden tot de fout Er2). "7.00" knippert en de meter keert terug naar de meetmodus. Het pictogram (het middelste punt) verschijnt linksonder, wat aangeeft dat een succesvolle 1-puntskalibratie is uitgevoerd.
5. Om het 2e punt te kalibreren, spoelt u de elektrode af met zuiver water en verwijdert u overtollig water. Dompel de elektrode in een pH 10.01-oplossing en herhaal stap 3 tot en met 4. "10.01" knippert en (het hoge punt) verschijnt naast , wat aangeeft dat een succesvolle 2-puntskalibratie is uitgevoerd.
6. Om het 3e punt te kalibreren, spoelt u de elektrode af met zuiver water en verwijdert u overtollig water. Dompel de elektrode in een pH 4.00-oplossing en roer snel, herhaal vervolgens stap 3 tot en met 4. "4.00" knippert en (het lage punt) verschijnt naast en , wat aangeeft dat een succesvolle 3-puntskalibratie is uitgevoerd.

Opmerkingen over kalibratie

1. Begin altijd met kalibreren met pH 7.00. Voer de 2e en 3e puntskalibratie onmiddellijk uit nadat het 1e punt is voltooid. Schakel de meter NIET uit voordat u het tweede of derde punt kalibreert. Anders wordt, nadat u de meter opnieuw hebt opgestart en de kalibratie in pH 4.00 of pH 10.01 uitvoert, de fout Er1 gegenereerd en moet u opnieuw kalibreren met pH 7.00. Voor meer tips voor het oplossen van problemen met kalibratie.
2. De pH 4.00- en pH 7.00-bufferoplossingen die in de CalPod zijn gegoten, kunnen tot 10 keer worden gebruikt, zolang ze niet verontreinigd zijn en de CalPod is afgesloten wanneer deze niet in gebruik is. pH 10.01 kan slechts tot 5 keer worden gebruikt, omdat het zijn nauwkeurigheid veel sneller verliest. Vervang daarna de bufferoplossingen in de kalibratieflacons door nieuwe om de nauwkeurigheid te behouden. Het vers en schoon houden van kalibratiebuffers is essentieel voor een nauwkeurige pH-meting.
3. Isothermisch meetprincipe — De automatische temperatuurcompensatie van pH-meters is niet voldoende om alle pH-meetfouten veroorzaakt door temperatuurveranderingen te compenseren. Om de meest nauwkeurige meting te verkrijgen, moet de meter worden gekalibreerd in de bufferoplossing die dezelfde temperatuur heeft als de monsteroplossing.
4. De tester kan 1 tot 3 punten van automatische kalibratie uitvoeren en kan 5 soorten pH-standaardoplossingen herkennen. Raadpleeg de volgende tabel voor meer informatie:

Kalibratie	USA Standaardserie		NIST Standaardserie		Pictogram	Aanbevolen
1-punts	7.00 pH		6.86 pH			Nauwkeurigheidseis ≥ 0.1 pH
2-punts	Optie A	1e pt: 7.00 pH 2e pt: 4.00 pH of 1.68 pH	Optie A	1e pt: 6.86 pH 2e pt: 4.01 pH of 1.68 pH		Bereik < 7.00 pH
	Optie B	1e pt: 7.00 pH 2e pt: 10.01 pH of 12.45 pH	Optie B	1e pt: 6.86 pH 2e pt: 9.18 pH of 12.45 pH		Bereik >7.00 pH
3-punts	1e pt: 7.00 pH 2e pt: 4.00 of 1.68 pH 3e pt: 10.01 of 12.45 pH		1e pt: 6.86 pH 2e pt: 4.01 of 1.68 pH 3e pt: 9.18 pH of 12.45 pH			Bereik: 0 tot 14.00 pH

Hoe vaak moet de elektrode worden gekalibreerd?

De frequentie waarmee u uw pH-elektrode moet kalibreren, is afhankelijk van vele factoren, zoals de aard van de testmonsters, de conditie van de elektroden en de vereiste nauwkeurigheid. Voor metingen met een hoge nauwkeurigheid (≤ ±0.02pH) moet de elektrode vóór elke test worden gekalibreerd; Voor metingen met een algemene nauwkeurigheid (≥ ±0.1 pH) kalibreert u de elektrode om de 1-2 weken.

In de volgende gevallen moet de elektrode opnieuw worden gekalibreerd:

• De elektrode is lange tijd niet gebruikt of er is een andere elektrode aangesloten.
• Na het meten van sterk zure (pH<2) of sterk basische (pH>12) oplossingen.
• Na het meten van fluoridebevattende oplossing en sterke organische oplossing.
• Er is een significant temperatuurverschil tussen het testmonster en de bufferoplossing.

pH-meting

Hoe een pH-meting uit te voeren

1. Kort indrukken op om in te schakelen. Verwijder de opberghoes en spoel de elektrode af met gedestilleerd/gedeïoniseerd water en schud het overtollige water eraf.
2. Dompel de elektrode minstens 2,5 cm diep onder in uw monsteroplossing, roer snel en houd stil. Noteer de meting als de pH-meting wanneer deze is gestabiliseerd ( verschijnt en blijft op het scherm staan).
3. Schakel indien nodig de Auto-Hold-functie in (zie het gedeelte Parameterinstellinginstructies), de meting wordt automatisch vergrendeld wanneer deze langer dan 10 seconden stabiel is. Kort indrukken op om de Auto-Hold te annuleren en door te gaan met meten.

Hoe een pH-meting uit te voeren in een kleine hoeveelheid

1. De LabSen 246-5 pH-elektrode kan tot 60 µL watermonster meten met behulp van de semi-microcontainer die in de testkit is meegeleverd. Zorg ervoor dat u uw monsteroplossing toevoegt tot het niveau waarop de junctie (de witte vlek) van de elektrode kan worden ondergedompeld.


Elektrodenreiniging

De meter is slechts zo nauwkeurig als de elektrode schoon is. Spoel de elektrode altijd grondig af met gedestilleerd water of gedeïoniseerd water in een container of met een wasfles voor en na elke meting.

Om overmatig water te verwijderen, schudt u ze eraf of dep ze droog met Kimwipe of een pluisvrije doek. Wrijf nooit over het glasmembraan van de elektrode. Anders wordt er statische elektriciteit gegenereerd en veroorzaakt dit meetfouten.

Raadpleeg de volgende tabel voor reinigingsprocedures voor hardnekkige verontreinigingen die op het glasmembraan of de junctie achterblijven:

Gebruik een zachte borstel om de verontreinigingen grondig te verwijderen. Na de reinigingsprocedure moet de pH-elektrode altijd 12-24 uur in 3M KCl-oplossing worden geweekt voor rehydratatie. Een herkalibratie is ook noodzakelijk vóór een nieuwe pH-meting.

Elektrodeopslag

1. Voeg 3M KCL-bewaaroplossing toe aan het elektrodepot en bewaar de elektrode erin. Draai de borgring van het potje stevig vast. Als de 3M KCL-bewaaroplossing is verontreinigd, vervang deze dan door verse oplossing. Vervang de bewaaroplossing in principe maandelijks.
2. Het is volkomen normaal als er witte kristallen aan de buitenkant van het bewaarpotje zitten. Dit is de 3M KCL-bewaaroplossing die in de loop van de tijd kristalliseert. Spoel ze er gewoon af en voeg nieuwe bewaaroplossing toe. Deze chemische stof is niet giftig of gevaarlijk en de prestaties van de elektrode worden er niet door beïnvloed.
3. Bewaar de elektrode NOOIT in puur water zoals kraanwater, RO-water, gedestilleerd water of gedeïoniseerd water, omdat dit de pH-elektrode kan beschadigen. Als dit gebeurt, week de pH-elektrode dan onmiddellijk een nacht in 3M KCL-bewaaroplossing en kalibreer deze opnieuw voor gebruik.

Parameterinstellingen

Instellingenmenu

Parameterinstellingen

Als de meter is uitgeschakeld, houdt u lang ingedrukt om de parameterinstellingen te openen → Druk kort op om te schakelen tussen P1-P2-P3...P7 → Druk kort op om de parameter te selecteren (begint te knipperen) → Druk kort op om de parameter te wijzigen → Druk kort op om de wijziging te bevestigen → Houd lang ingedrukt om terug te keren naar de meetmodus.

Instructie voor parameterinstelling

Standaard pH-bufferserie (P1)
Er zijn twee opties voor de standaard bufferserie: USA-serie en NIST-serie. De fabrieksinstelling is de USA-serie, zie voor meer informatie de opmerkingen in het gedeelte over kalibratie.

Voorbeelden van alarmfunctie (P2&P3)

1. Alarm wordt geactiveerd bij een meetwaarde ≤ 3,20 pH:
   Stel de laagste waarde (P2) in op 3,20 pH, de hoogste waarde (P3) op 14,00 pH, als de stabiele meetwaarde lager is dan 3,20 pH, wordt het scherm rood om het alarm te activeren.
2. Alarm wordt geactiveerd bij een meetwaarde ≥ 8,60 pH:
   Stel de hoogste waarde (P3) in op 8,60 pH, de laagste waarde (P2) op 0,00 pH, als de stabiele meetwaarde hoger is dan 8,60 pH, wordt het scherm rood om het alarm te activeren.
3. Alarm wordt geactiveerd bij een meetwaarde ≤ 3,20 pH of ≥ 8,60 pH
   Stel de laagste waarde (P2) in op 3,20 pH, de hoogste waarde (P3) op 8,60 pH, als de stabiele meetwaarde lager is dan 3,20 pH of hoger dan 8,60 pH, wordt het scherm rood om het alarm te activeren.

Auto-Hold (P4)
Selecteer "On" om de Auto-Hold (Automatisch vasthouden)-functie te activeren. Als de meetwaarde langer dan 10 seconden stabiel is, vergrendelt de tester automatisch de waarde en verschijnt het HOLD-pictogram op het LCD-scherm. Druk kort op om de auto-hold (automatisch vasthouden) te annuleren (het HOLD-pictogram verdwijnt).

Backlight (P5)
"Off" (Uit) - backlight uitschakelen, "On" (Aan) - backlight inschakelen, 1 - backlight brandt 1 minuut.

Temperature Unit (P6)
Selecteer tussen C˚ en F˚.

Factory Default Setting (P7)
Selecteer "Yes" om de meter terug te zetten naar de standaardstatus (wis alle kalibratierecords en zet alle parameterinstellingen terug naar de standaardwaarde). Deze functie kan worden gebruikt als de meter niet goed werkt bij kalibratie of meting. Kalibreer de meter opnieuw nadat u de meter hebt teruggezet naar de fabrieksinstellingen.

Technische specificaties van het instrument

pH	Bereik	-2,00 – 16,00 pH
	Resolutie	0,01 pH
	Nauwkeurigheid	±0,01 pH ±1 cijfer
	Kalibratiepunten	1 – 3 punten
	Automatische temperatuurcompensatie (ATC)	0 – 100˚C (32 tot 212˚F)
Temperatuur	Meetbereik	0 – 100˚C (32 tot 212˚F)
	Resolutie	0,1˚C
	Nauwkeurigheid	±0,5˚C
Scherm	3-kleuren LCD-scherm, Blauw: Meting; Groen: Kalibratie; Rood: Alarm
Meetwaarde vergrendelen	HOLD verschijnt op het scherm
Waarschuwing lage spanning	knippert, herinnering dat de batterij moet worden vervangen
Auto. uitschakeling	Na 8 minuten zonder bediening
Waterdichtheid	IP67
Vermogen	DC3V, AAA alkalinebatterijen×4
Levensduur batterij	Gebruik tot 2000 uur
Afmeting & gewicht	Tester: 40×40×178mm/133g; Koffer: 255×210×50mm/700g;

Technische specificaties van de elektrode

Elektrode vervangen

Elke pH-elektrode veroudert geleidelijk en zal uiteindelijk defect raken. Een typische levensduur van een pH-elektrode is 1-2 jaar, afhankelijk van vele factoren, zoals gebruiksfrequentie, aard van de testmonsters, hoe goed deze wordt onderhouden, enz. We raden aan uw pH-elektrode elke 1 tot 2 jaar te vervangen om de optimale prestaties te garanderen.

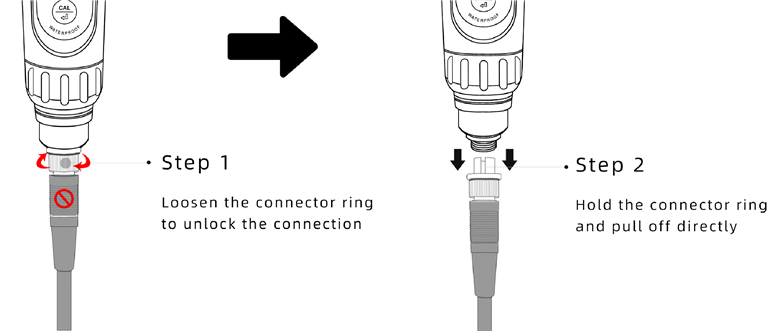

1. Koppel de oude elektrode los

   Draai nooit aan het zwarte rubberen deel om schade te voorkomen.

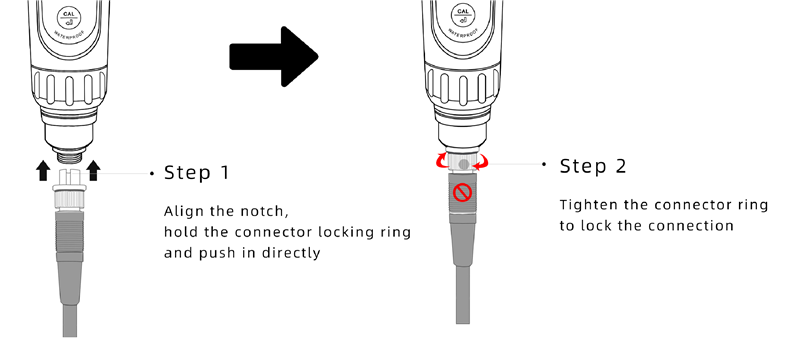

2. Installeer de nieuwe elektrode


3. Na het installeren van de nieuwe elektrode moet u minstens een 2-punts kalibratie uitvoeren.
   Raadpleeg het gedeelte over pH-kalibratie voor het kalibreren.
4. pH-elektroden die compatibel zijn met de meter voor andere toepassingen
   • LabSen 335 pH/Temp.-elektrode voor afvalwater, suspensies en emulsies\
   • LabSen 246-5 pH/Temp.-elektrode voor oplossingen in kleine hoeveelheden en reageerbuizen
   • LabSen 845 pH/Temp.-elektrode voor sterk alkalische oplossingen en oplossingen met een hoog zoutgehalte
   • LabSen 835 pH/Temp.-elektrode voor HF-bevattende en sterk zure oplossingen
   • LabSen 865 pH/Temp.-elektrode voor hoge temperatuur en bijtende oplossingen
   • LabSen 855 pH/Temp.-elektrode voor viskeuze monsters
   • LabSen 765 pH/Temp.-elektrode voor vlees
   • PH60S-E speerelektrode voor voedingsmiddelen, bijvoorbeeld kaas, saus, melk, fruit, deeg, enz.
   • GS2-E speerelektrode voor directe bodemtest
   • PH60F-E platte elektrode voor oppervlaktetest

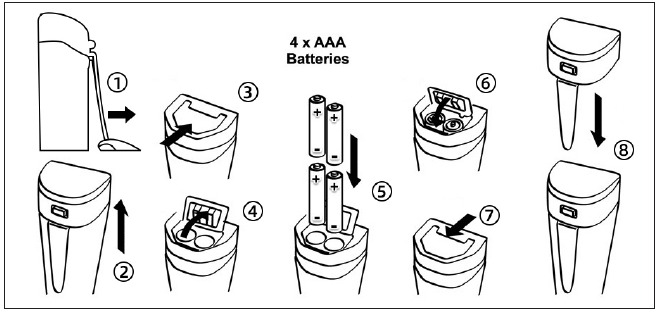

Batterij vervangen

Installeer de batterijen volgens de volgende stappen. *Let op de juiste richting van de batterij-installatie: De "+" VAN ELKE BATTERIJ MOET NAAR BOVEN WIJZEN.

(ONJUISTE INSTALLATIE VAN BATTERIJEN VEROORZAAKT SCHADE!)

1. Maak de pocketclip los
2. Trek de batterijklep eraf
3. Schuif en ontgrendel het batterijcompartiment
4. Open het batterijcompartiment
5. Plaats de batterijen (alle "+" WIJZEN NAAR BOVEN)
6. Druk het batterijcompartiment omlaag
7. Schuif en vergrendel het batterijcompartiment
8. Sluit de batterijklep (zorg ervoor dat deze goed gesloten is met de O-ring.

Anders kan de waterdichtheid in gevaar komen.)

Gids voor probleemoplossing

Probleem	Reden	Hoe op te lossen
Kalibratiefout	Onjuiste kalibratievolgorde (Er1)	Kalibreer altijd eerst pH 7 en daarna pH 4 of pH 10. Raadpleeg het gedeelte over pH-kalibratie.
	Kalibratieoplossingen zijn in slechte staat (Er1)	Zorg ervoor dat uw standaard kalibratieoplossingen vers en schoon zijn en zijn gemaakt door een gerenommeerde fabrikant.
	Verontreinigde elektrode (Er1)	Reinig de elektrode grondig. Raadpleeg het gedeelte over het reinigen van de elektrode.
	Verouderde elektrode (Er1)	Vervang de elektrode.
	Uitgedroogde elektrode (Er1)	Week de elektrode een nacht in de bewaaroplossing om deze te herstellen.
	Elektrode is niet volledig in contact met oplossingen (Er1)	Zorg ervoor dat het bewaarpotje is verwijderd en dat de elektrode volledig in de oplossing is ondergedompeld (boven de verbinding).
	Luchtbellen rond de sensor (Er1)	Roer de oplossing snel door om luchtbellen te verwijderen.
	Te snel op gedrukt (Er2)	Wacht tot de meetwaarde volledig is gestabiliseerd voordat u op drukt om de kalibratie te voltooien.
Meetwaarde verandert altijd langzaam en stabiliseert niet.	Verontreinigde elektrode	Reinig de elektrode grondig. Raadpleeg het gedeelte over het reinigen van de elektrode.
	Verstopte verbinding	Raadpleeg het gedeelte over het reinigen van de elektrode om de verbinding grondig te reinigen.
	Verouderde elektrode	Vervang de elektrode.
	Testen van oplossingen met een lage ionensterkte, bijvoorbeeld gedestilleerd water en gedeïoniseerd water	Raadpleeg het gedeelte over pH-meting.
Geeft vergelijkbare meetwaarden weer in alle oplossingen of blijft steken op 7,00 pH	Defecte elektrode	Als u geen fysieke schade aan de elektrode ziet en deze binnen de garantie van 6 maanden op de elektrode valt, neem dan contact met ons op om de garantie te laten uitvoeren; Als er zichtbare schade is, vervang dan de elektrode.
	Defect aan instrument	Neem contact met ons op om de garantie te laten uitvoeren
Springende meetwaarden (genereert willekeurige getallen)	Elektrode is niet volledig in contact met oplossingen	Zorg ervoor dat het bewaarpotje is verwijderd en dat de elektrode volledig in de oplossing is ondergedompeld (boven de verbinding).
	Luchtbellen rond de sensor	Roer de oplossing snel door om luchtbellen te verwijderen.
	Elektrode is niet correct aangesloten of de connector is defect.	Controleer de connector van de elektrode, zorg ervoor dat deze niet defect is en correct is aangesloten. Raadpleeg het gedeelte over het vervangen van de elektrode. Schroef de connectordop erop om de connector te beschermen als er geen elektrode is aangesloten.
Kalibratie is succesvol, maar ik denk dat de meting niet nauwkeurig is	Verouderde elektrode	Vervang de elektrode.
	Luchtbellen rond de sensor	Roer de oplossing snel door om luchtbellen te verwijderen.
	Verkeerde bufferstandaard is geselecteerd	Stem de bufferstandaard af op de kalibratiebuffers die u gebruikt door de instellingen in P1 te wijzigen.
	Verstopte verbinding	Raadpleeg het gedeelte over het reinigen van de elektrode om de verbinding grondig te reinigen.
	Vergelijking met andere meters, teststrips of druppeltests	Om te vergelijken met andere meters, moet u voor alle meters een 2-punts kalibratie uitvoeren met dezelfde standaarden en vervolgens een 3e standaardoplossing meten. Welke meter een nauwkeurigere meting geeft in de 3e standaardoplossing, is de nauwkeurigere meter. De nauwkeurigheid van teststrips of druppeltests is niet vergelijkbaar met die van pH-meters.
	Kalibratieoplossingen zijn in slechte staat	Zorg ervoor dat uw standaard kalibratieoplossingen vers en schoon zijn en zijn gemaakt door een gerenommeerde fabrikant.
	De elektrode is niet geschikt voor uw testmonster of testomgeving	Neem contact met ons op om de meest geschikte elektrode voor uw specifieke toepassing te vinden.
