GRE PP031, PP051, PP076 handleiding
Inhoud

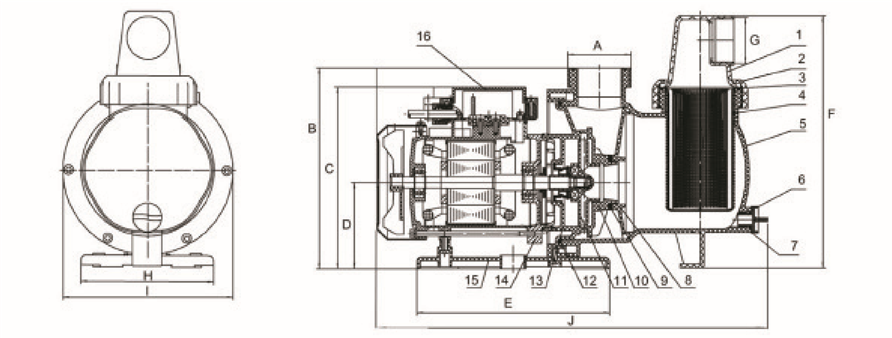

Overzicht

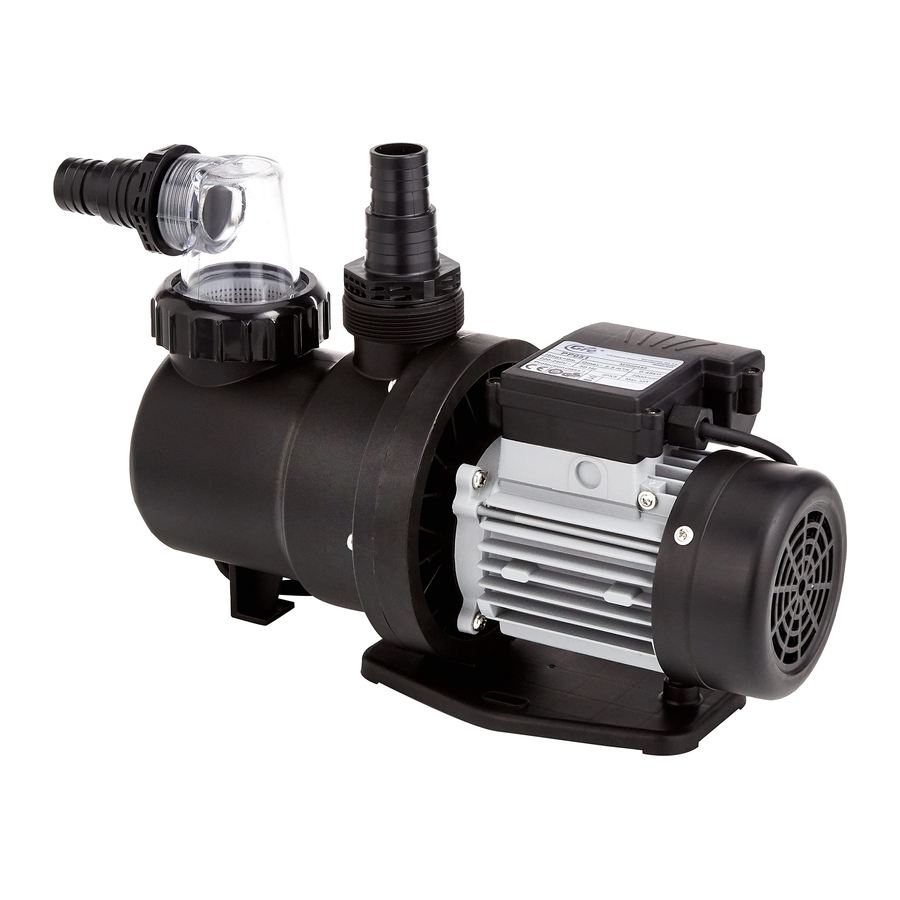

Zelfaanzuigende ZWEMBADPOMP
- Voorfilterdeksel
- Voorfiltermoer
- Voorfilter
- O-ringafdichting
- Voorfilter
- Behuizing
- Aftapplugafdichting
- Voorplaat
- Ring
- Diffuser
- Ontluchtingsschroef
- O-ring
- Achterplaat
- Motorassemblageplaat
- Motor
- Aansluitdoos
Afmetingen
- 65,7 mm
- 210 mm
- 190 mm
- 90 mm
- 200 mm
- 265 mm
- 47,8 mm
- 136,5 mm
- 175 mm
- 407,5 mm
Zelfaanzuigende zwembadpomp
Deze handleiding bevat basisinformatie over de veiligheidsmaatregelen die moeten worden genomen tijdens de installatie en ingebruikname. De installateur en de gebruiker moeten daarom de instructies lezen voor de installatie en ingebruikname.
INSTALLATIE
- Alleen geautoriseerd en gekwalificeerd personeel mag de pomp en de bijbehorende kabels installeren, met inachtneming van de geldende wetgeving.
- De pomp moet horizontaal worden geïnstalleerd en aan de steun worden geschroefd om trillingen en ongewenste geluiden te voorkomen.
- De pomp moet uit de buurt van corrosieve of ontvlambare producten worden geïnstalleerd.
- De pomp moet voldoende afwatering hebben om het risico op overstroming te voorkomen en moet worden beschermd tegen overmatige vochtigheid.
- Installeer onafhankelijke waterinlaat- en uitlaatkleppen.
- Zorg voor voldoende toegangsruimte voor pomponderhoud en zorg ervoor dat de technische plaat van de pomp zichtbaar is.
- Plaats de pomp tijdens de installatie zo dat er 1 meter vrije ruimte omheen is.
ELEKTRICITEIT
- Plaats de motor op de vloer voordat u deze op het elektriciteitsnet aansluit. Anders kan de motor een ernstige en zelfs dodelijke elektrische schok veroorzaken. Plaats hem niet op de vloer boven een gasleiding.
- Om een gevaarlijke of dodelijke elektrische schok te voorkomen, koppelt u de stroomtoevoer van de motor los voordat u aan de elektrische aansluitingen werkt.
- Als er kortsluiting ontstaat, geeft dit aan dat er een elektrisch probleem is. Als er kortsluiting ontstaat en deze niet opnieuw kan worden gestart, vraag dan een gekwalificeerde elektricien om het elektrische systeem te controleren en te repareren.
- De pomp moet worden gevoed door een geïsoleerde transformator of via een stroomonderbreker of aardlekschakelaar van maximaal 30 mA.
- De stroomvoorziening moet exact overeenkomen met de spanning die op de plaat van de motor staat aangegeven. Een onjuiste spanning kan brand veroorzaken en/of de motor beschadigen, waardoor de garantie vervalt. Raadpleeg bij twijfel een elektricien.
- De elektriciteitskabel is inbegrepen en wordt geleverd met een "Y"-aansluiting. Als het nodig is om de elektriciteitskabel te vervangen, moet de nieuwe kabel ook van het juiste type zijn. De garantie vervalt in geval van ongeoorloofde wijziging van de onderdelen.
- De elektrische installatie moet in overeenstemming zijn met de geldende wetgeving.
- Als de elektrische kabel beschadigd is, moet de fabrikant, zijn vertegenwoordiger of een andere gekwalificeerde persoon deze vervangen om schade te voorkomen.

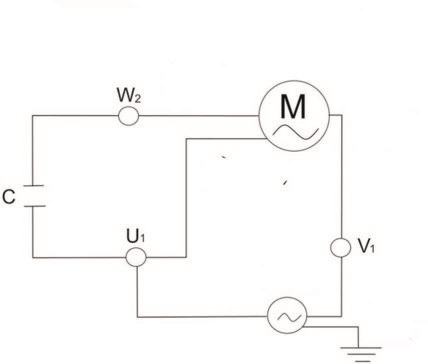

- De pomp is uitgerust met volledige thermische beveiliging. Volg het onderstaande montageschema voor een correcte elektrische installatie.
![Elektrische installatie]( "Elektrische installatie")
- De elektrische installatie moet worden uitgevoerd door iemand die gekwalificeerd is om met elektrische apparatuur te werken. Dit apparaat is niet bedoeld om te worden gebruikt door kinderen, door lichamelijk gehandicapten of mensen met verminderde zintuiglijke of psychologische vaardigheden of door mensen zonder ervaring of kennis van het apparaat, tenzij een persoon die verantwoordelijk is voor de veiligheid toezicht houdt op hun zorg en hen vooraf instructies geeft voor het hanteren van het apparaat.
Sta kinderen en volwassenen niet toe om op de apparatuur te zitten of ertegen te leunen. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met de apparatuur spelen. - Pas de waarde van het thermische relais op de juiste manier aan, afhankelijk van de pompstroom.
- Ongeschikte netaansluitingen houden het risico op elektrocutie in
Montage van leidingen
- De leidingen moeten voor en na de pomp worden gemonteerd en diameters hebben die gelijk zijn aan of groter zijn dan die van de pompinlaat.
- De aanzuig- en uitwerpleidingen mogen nooit op de pomp aangesloten blijven.
- Sluit alle aansluitingen en de afdekking van de pomp goed af om mogelijke waterlekkage in de motor te voorkomen, wat deze kan beschadigen.
Tests voordat u de pomp start
Voer de volgende handelingen uit voordat u de pomp start:
- Controleer of de stroomvoorziening en de frequentie overeenkomen met de informatie op de specificatieplaat van de pomp.
- Vul de pomp met water voordat u de pomp start voor zelfaanzuiging van de pomp.
- Controleer of de netspanning en -frequentie overeenkomen met de gegevens die op de kenplaat van de pomp staan vermeld
- De pomp kan continu werken. De pomp starten
Start de pomp pas als de aanzuig- en uitwerpleidingen zijn aangesloten op de inlaat en uitlaat van de pomp. Controleer of er geen obstakels in de leidingen zitten.
Onderhoud en reiniging
- Uw nieuwe pomp heeft geen specifiek of geprogrammeerd onderhoud nodig. Als de pomp gedurende een bepaalde tijd niet wordt gebruikt, raden we aan deze te demonteren en schoon te maken om deze op een droge en goed geventileerde plaats te bewaren.
- Als de elektrische kabel beschadigd is, moet de fabrikant, zijn vertegenwoordiger of een andere gekwalificeerde persoon deze vervangen om gevaar te voorkomen.
- Reinig uw pomp regelmatig en verwijder al het vuil uit het filter, zodat de inlaatleiding niet verstopt raakt of de pomp beschadigd raakt.
- Pomponderdelen die door normaal gebruik slijtage vertonen, moeten regelmatig worden vervangen om goede prestaties van de pomp te garanderen.
- Voor regelmatige controle:
- Controleer of de mechanische onderdelen goed vastzitten en controleer de staat van de schroeven die de machine ondersteunen.
- Controleer of de stroomgeleiders en isolerende onderdelen zich in de juiste positie bevinden, veilig zijn en in goede staat verkeren.
Controleer de temperatuur van de machine en de elektromotor. In geval van een storing, stop de machine onmiddellijk en neem contact op met de dichtstbijzijnde technische dienst. - Controleer op machinetrillingen. In geval van een storing, stop de machine onmiddellijk en neem contact op met de dichtstbijzijnde technische dienst.
PROBLEEMOPLOSSING
TABEL
| Symptomen | Oorzaken | Oplossing |
De pomp werkt niet |
Er is geen stroomtoevoer |
Gebruik een ander apparaat dat werkt om het stopcontact te controleren en controleer de kortsluitingsschakelaars |
| Er is kortsluiting ontstaan | Controleer de kortsluitingsschakelaars en vervang ze indien nodig | |
| De automatische thermische uitschakeling van de pomp is geactiveerd om deze te beschermen. | Schakel de stroomtoevoer uit en laat de pomp afkoelen voordat u deze opnieuw start. Zorg ervoor dat de pomp en motor voldoende ventilatieruimte hebben. Zorg ervoor dat de pomp niet wordt belemmerd door vuil en dat de motor vrij kan draaien | |
| De motor is doorgebrand als gevolg van overbelasting van de stroomvoorziening of overstroming | Mogelijk moet u de motor vervangen. | |
De pomp werkt met verminderde of geen doorstroming |
De pomp is geblokkeerd (controleer of de motor vrij draait) | Blokkade in de pomp of in de korf |
| De kleppen zijn gesloten | Controleer het systeem om er zeker van te zijn dat de kleppen in de juiste positie staan om te filteren, inclusief de inlaat- en uitlaatkleppen van de pomp. | |
| Het filter zit vol vuil | Maak het filter schoon | |
| Lucht in het systeem | Start de pomp (zie startprocedure). Controleer of er geen luchtlekken in de aanzuiging in de leidingen of in de aansluitingen zijn. Zorg ervoor dat het deksel van de korf goed gesloten en hermetisch afgesloten is. Controleer of er geen lekkages onder de pomp zijn. | |
| Gebrek aan water | Zorg ervoor dat het waterniveau zich minstens op de hoogte van de skimmer bevindt. | |
| Vuil in de pomp of in de skimmer. (Opmerking: Laat de pomp niet werken zonder dat de pomp- of skimmerkorf correct is gemonteerd. | Zorg ervoor dat de pomp- of skimmerkorven niet vol vuil zitten. Zorg ervoor dat er geen blokkade is bij de inlaat of uitlaat van de pomp en zorg ervoor dat er geen vreemde voorwerpen in de pomp zitten. | |
| Lekkage tussen het pomphuis en de motor. | De schroeven van het pomphuis zijn niet vastgedraaid. De waterdichte of metalen pakking is versleten. | Schakel de pomp uit en draai de schroeven los, controleer de uitlijning en de staat van de waterdichte pakkingen voordat u de schroeven vastdraait, vervang de pakkingen indien nodig. |
Voorfilterdeksel |
Het deksel is niet correct gesloten | Zorg ervoor dat het deksel de O-ringafdichting correct samendrukt. |
VEILIGHEIDSINSTRUCTIES
LEES ZORGVULDIG DOOR
- Alle elektrische installaties moeten voldoen aan de volgende norm;
NF C15-100 NF EN 60-335-2-41
die verwijst "naar de constructie van elektrische installaties, zowel in binnenzwembaden als in openluchtzwembaden", of de equivalente norm die van kracht is in elke regio of elk land. - Alle filtering moet voldoen aan de installatienorm C 15-100 die bepaalt dat alle elektrische apparatuur die zich op minder dan 3,5 m van het zwembad bevindt en vrij toegankelijk is, moet worden gevoed met een zeer lage spanning van 12 V. Alle apparatuur die wordt gevoed met 220 V moet zich op minstens 3,5 m van de rand van het zwembad bevinden. Vraag de fabrikant om toestemming voor het aanbrengen van wijzigingen aan een of meer elementen van het filtersysteem.
- De elektrische installatie moet worden uitgevoerd door professioneel personeel dat gekwalificeerd is voor elektrische installaties.
- Het apparaat mag niet aan staan terwijl het zwembad in gebruik is.
- Gebruik het apparaat niet tenzij het correct is gevuld.
- Raak het apparaat NOOIT aan wanneer het in werking is als u nat bent of natte handen hebt.
- Koppel de stroomtoevoer LOS bij het hanteren van de pomp.
- Zorg ervoor dat de grond droog is voordat u de elektrische apparatuur aanraakt.
- Installeer het apparaat niet op een plaats waar het nat kan worden, omdat dit elektrocutie kan veroorzaken.
- Laat kinderen of volwassenen niet tegen het apparaat leunen of erop zitten.
- Als de toevoerkabel van het apparaat beschadigd is, moet deze worden vervangen. Lees de instructies zorgvuldig door om deze te vervangen. Neem bij twijfel contact op met de technische dienst.
Deze modus maakt een correcte installatie mogelijk met optimale resultaten van uw zwembadpomp. Lees deze handleiding zorgvuldig door.
Uw nieuwe pomp is een eentraps zelfaanzuigende centrifugaalpomp, ontworpen voor gebruik met een zwembadfiltersysteem. Hij is ontworpen om te worden gebruikt met schoon water voor temperaturen tussen 5 ºC en 35 ºC. Hij is vervaardigd uit hoogwaardige materialen die onderworpen zijn aan strenge hydraulische en elektrische tests. Een correcte installatie van deze pomp is verzekerd door de instructies in deze handleiding te volgen. Wij wijzen alle verantwoordelijkheid af voor schade veroorzaakt door ander gebruik dan dat wat in deze handleiding wordt uitgelegd.
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
- De machines die in deze handleiding worden vermeld, zijn speciaal ontworpen voor de voorfiltering en recirculatie van water in zwembaden
- Installeer ze in overeenstemming met de specifieke instructies voor elke installatie
- Alle wijzigingen aan de pomp vereisen voorafgaande toestemming van de fabrikant. Originele reserveonderdelen en accessoires die door de fabrikant zijn goedgekeurd, zorgen voor meer veiligheid. De pompfabrikant is vrijgesteld van alle aansprakelijkheid met betrekking tot schade veroorzaakt door niet-goedgekeurde reserveonderdelen of accessoires.
- Koppel bij werkzaamheden aan elke machine of aan de erop aangesloten units de unit los van de stroomtoevoer en de opstartapparaten, aangezien de elektrische onderdelen van de pomp tijdens bedrijf onder spanning staan.
- Alle montage- en onderhoudswerkzaamheden moeten worden uitgevoerd door gekwalificeerd en bevoegd personeel dat de installatie- en service-instructies zorgvuldig heeft gelezen.
- Om de veiligheid bij het bedienen van de machine te garanderen, moet u de bepalingen in de installatie- en service-instructies naleven.
- Neem in geval van een defect of storing contact op met uw leverancier of dichtstbijzijnde vertegenwoordiger.
- Als de stroomtoevoerkabel beschadigd is, moet de fabrikant, zijn after-sales service of gekwalificeerde technici deze vervangen om gevaar te voorkomen.
- Het apparaat moet worden aangesloten op een stopcontact met aardverbinding, beschermd door een aardlekschakelaar die niet hoger is dan 30 mA.
- Zorg ervoor dat er geen water in de motor of de elektrische onderdelen onder spanning kan komen.
- Vermijd te allen tijde - zelfs per ongeluk - contact met bewegende machineonderdelen terwijl de machine draait en/of voordat deze volledig tot stilstand is gekomen
- Wacht tot de machine tot stilstand is gekomen voordat u deze hanteert.
- Koppel de unit voor elke elektrische of mechanische onderhoudswerkzaamheid los van de stroomtoevoer en blokkeer de opstartapparaten.
- Om het risico op letsel te verminderen, mogen kinderen dit product niet gebruiken.
- Begraaf de elektrische kabel niet. Leg de kabel zo dat deze niet kan worden beschadigd door machines, zoals grasmaaiers, enz.
- Start de pomp niet voordat deze correct is aangesloten op het zwembad.
- Om het risico op elektrische schokken te verminderen, moet u de elektrische kabel onmiddellijk vervangen wanneer deze beschadigd is.
- Gebruik geen verlengkabels om de pomp op een stroomtoevoer aan te sluiten om het risico op elektrische schokken te verminderen. Sluit hem aan op een correct geïnstalleerd stopcontact.
- Gebruik de pomp niet zonder water!
