CleverMade TAMARACK Handleiding

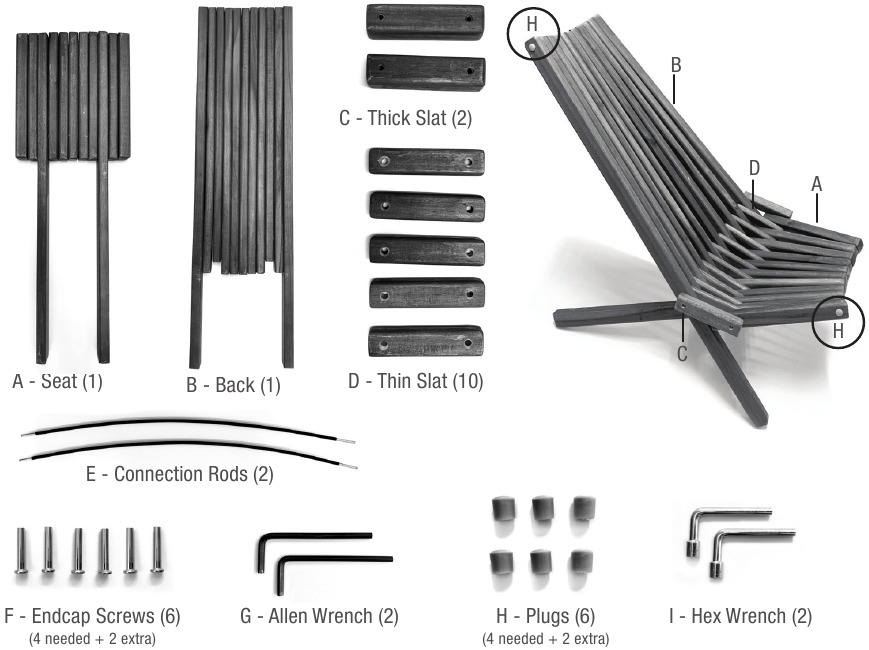

TAMARACK CHAIR ONDERDELEN

ZITTING MONTEREN

Gebruik uitsluitend de meegeleverde gereedschappen. Elektrisch gereedschap kan het product beschadigen en de montage bemoeilijken.

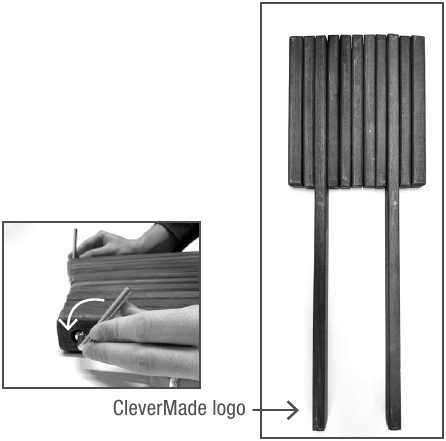

1. Leg de zitting (A) plat op de grond met het CleverMade-logo aan de buitenkant van de linkerpoot.
   OPMERKING: Draai de moeren op de stang die de zitting (A) bij elkaar houdt los met beide inbussleutels (I) - één om vast te zetten en één om los te draaien.

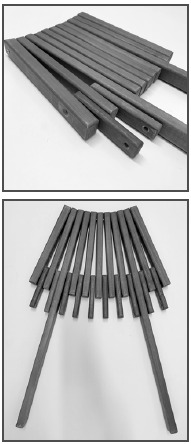

2. Plaats, beginnend aan de linkerkant, 1 dunne lat (D) tussen elke opening op de zitting (A), ga door totdat alle 10 dunne latten (D) zijn geplaatst
   OPMERKING: Zorg ervoor dat de bovenste gaten van de latten zijn uitgelijnd met de gaten op de zitting (A).

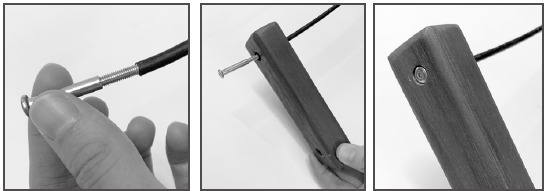

3. Draai 1 eindkapbout (F) met de hand vast aan 1 verbindingsstang (E) en schuif er vervolgens 1 dikke lat (C) op. De eindkap past in het verzonken gat voor een vlakke afwerking.

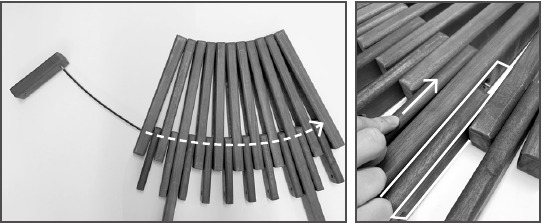

4. Rijg de verbindingsstang (E) met de vastgezette dikke lat (C) door de zitting (A) en de geplaatste dunne latten (D), beginnend aan de linkerkant.
   OPMERKING: Duw de vorige lat omhoog zodat de stang door de gaten kan schuiven. Mogelijk moet u de latten iets aanpassen om de gaten uit te lijnen en de stang erdoor te laten gaan.


   OM LETSEL TE VOORKOMEN, MAG U UW HAND NIET BOVEN HET GAT HOUDEN TERWIJL U DE VERBINDINGSSTANG ERDOORHEEN RIJGT

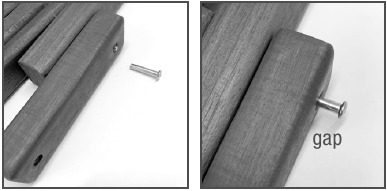

5. Schuif de laatste dikke lat (C) op het uiteinde van de stang. Draai 1 eindkapbout (F) met de hand vast en laat een kleine opening over. U draait alle eindkapbouten vast zodra de stoel volledig is gebouwd.


RUGLEUNING AAN ZITTING BEVESTIGEN

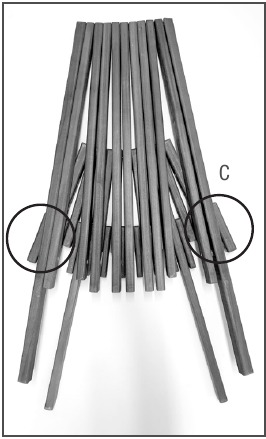

6. Spreid de rugleuning (B) uit bovenop de zitting (A). Zorg ervoor dat de dikke latten (C) zich aan de buitenkant bevinden.

   OPMERKING: Draai de moeren op de stang die de rugleuning (B) bij elkaar houdt los met beide inbussleutels (I) - één om vast te zetten en één om los te draaien.

7. Draai 1 eindkapbout (F) met de hand vast aan 1 verbindingsstang (E)

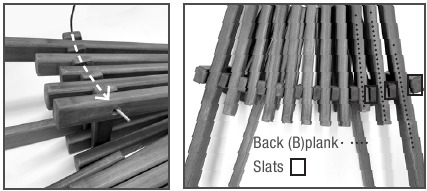

8. Schuif de verbindingsstang (E) eerst door de buitenste dikke lat (C). Ga verder met het rijgen van de verbindingsstang (E) door de planken van de rugleuning (B). Schuif afwisselend de stang door de dunne lat (D) en de plank. U eindigt met de stang die door de overgebleven dikke lat (C) gaat.
   OPMERKING: Mogelijk moet u het rugleuninggedeelte (B) iets omhoog brengen om de stang gemakkelijk te kunnen plaatsen.


   OM LETSEL TE VOORKOMEN, MAG U UW HAND NIET BOVEN HET GAT HOUDEN TERWIJL U DE VERBINDINGSSTANG ERDOORHEEN RIJGT
9. Draai de eindkapbout (F) met de hand vast

10. Zet de stoel rechtop en draai alle eindkapbouten (F) vast met beide inbussleutels (G) - één om vast te zetten en één om aan te draaien.

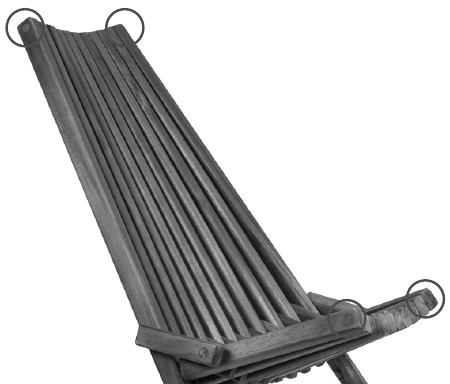

11. Draai alle zeskantbouten in de 4 blootliggende gaten vast met behulp van de inbussleutels (I). Plaats vervolgens pluggen (H) om de blootliggende gaten op de rugleuning (B) en het zittinggedeelte (A) van de stoel af te dekken.


12. Ga zitten, ontspan en geniet van uw nieuwe Tamarack Chair.
