Corsair XD5 RGB Handleiding

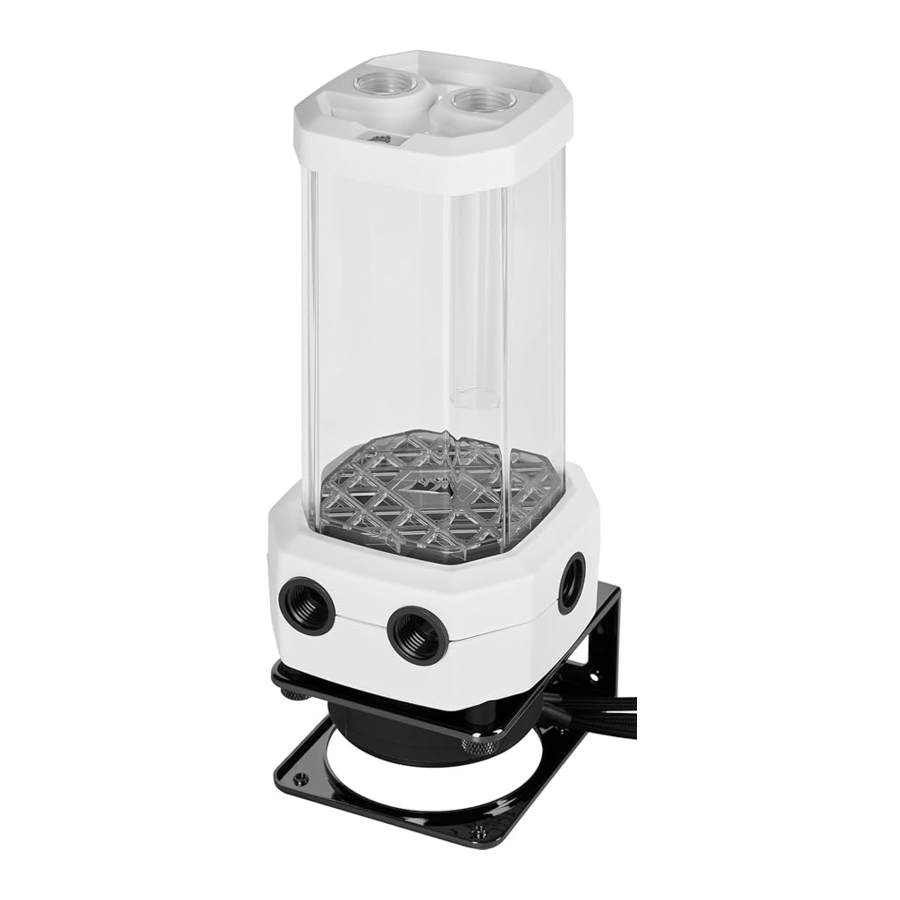

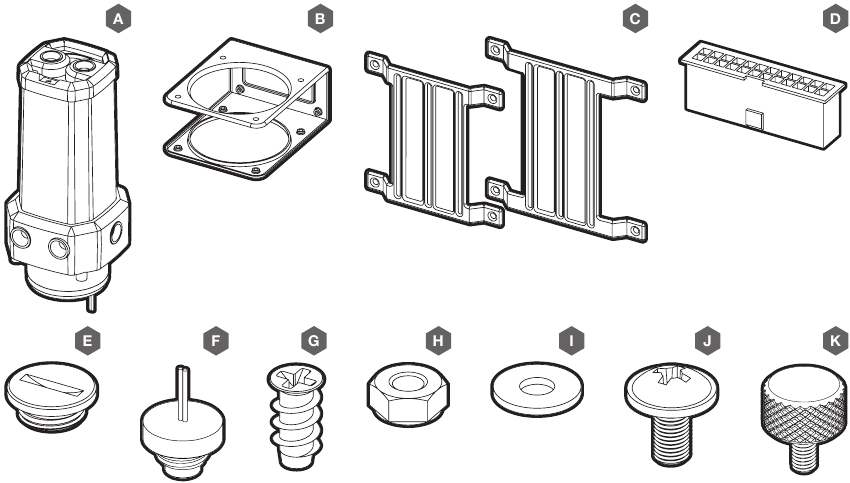

INHOUD VAN DE VERPAKKING

1. x1 XD5 RGB-POMP/RESERVOIR
2. x1 MONTAGEBEUGEL VOOR POMP/RESERVOIR
3. x1 MONTAGEPLAAT VOOR 120 MM & 140 MM VENTILATOR
4. x1 ATX 24-PINS PSU-JUMPERBRUG
5. x3 CORSAIR G1/4˝-PLUGGEN
6. x1 CORSAIR G1/4˝-TEMPERATUURSENSORPLUG
7. x4 ZELFBORENDE VENTILATORSCHROEVEN
8. x4 M4-ZESKANTMOER
9. x4 M4-PVC-RING
10. x4 M4x8mm-SCHROEVEN
11. x8 M3-VLEUGELSCHROEVEN

VEREISTEN

(NIET INBEGREPEN)

12. CORSAIR COMMANDER PRO
13. KRUISKOPSCHROEVENDRAAIER
14. VULTRECHTER & CORSAIR XL5-KOELVLOEISTOF

Opmerking: CORSAIR Commander PRO of CORSAIR Lighting Node PRO zijn vereist voor het aansturen en regelen van de RGB LED-verlichting. CORSAIR Commander PRO is vereist voor automatische regeling van de pomp en voor het bewaken van de vloeistoftemperatuur met behulp van de iCUE-software suite.

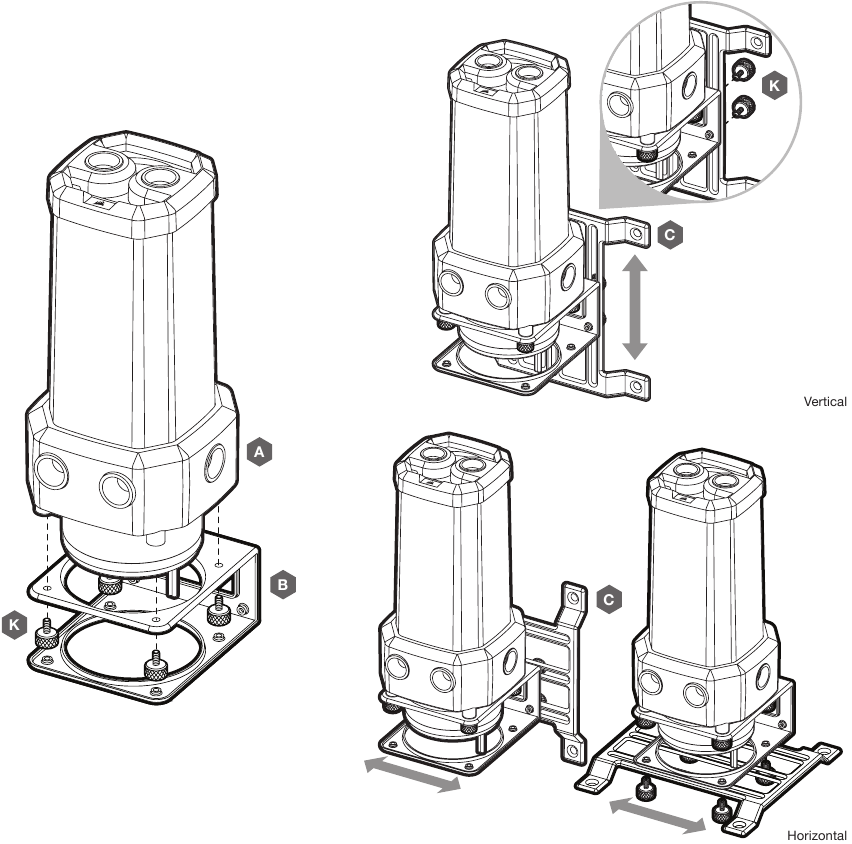

EERSTE MONTAGE VAN DE EENHEID

1. Plaats de XD5 RGB op de montagebeugel (B) met de gaten zonder schroefdraad naar boven gericht. Zet de XD5 RGB aan de onderkant van de beugel vast met vier M3-vleugelschroeven (K).
2. Zet de XD5 RGB met de geïnstalleerde montagebeugel voor de pomp-reservoir vast op een montageplaat voor een 120mm- of 140mm-ventilator (C) met vier M3-vleugelschroeven (K).
3. De ventilatoradapterbeugels kunnen horizontaal of verticaal worden gemonteerd, waardoor er vrije beweging in horizontale en verticale richting mogelijk is (afhankelijk van de oriëntatie).

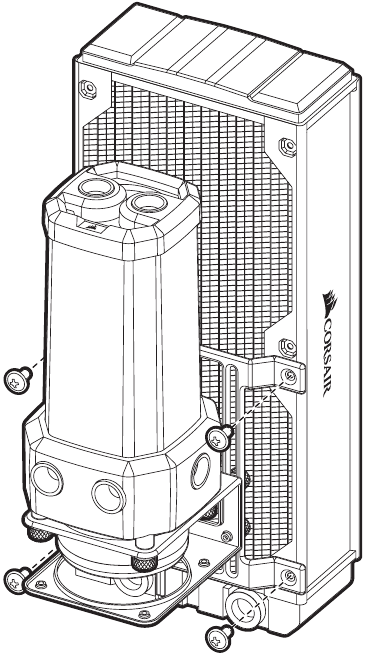

DE EENHEID OP EEN RADIATOR MONTEREN

Zet de XD5 RGB met de geïnstalleerde montagebeugel voor de pomp-reservoir vast op een montageplaat voor een 120mm- of 140mm-radiator met vier M3-vleugelschroeven en zet de assemblage vast op de radiator met de korte 6mm (0,25˝) M4xP0.7-schroeven die bij de CORSAIR XR-radiator zelf worden geleverd.

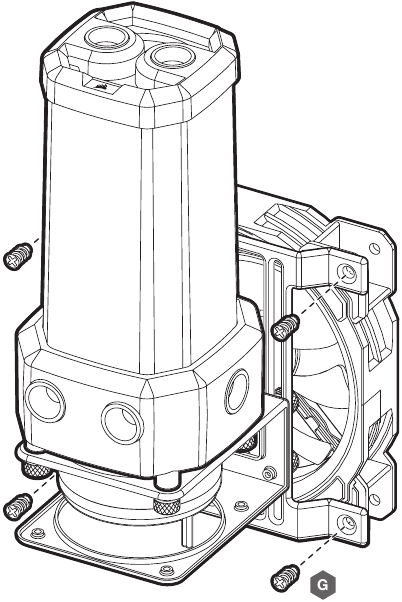

DE EENHEID OP EEN BEHUIZINGSVENTILATOR MONTEREN

Zet de XD5 RGB met de geïnstalleerde montagebeugel voor de pomp-reservoir vast op een montageplaat voor een 120mm- of 140mm-radiator met vier M3-vleugelschroeven en zet de assemblage vast op een ventilator met vier meegeleverde zelfborende ventilatorschroeven (G).

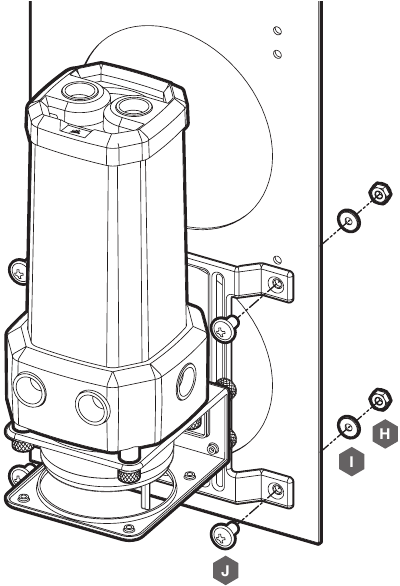

DE EENHEID RECHTSTREEKS OP EEN BEHUIZINGSVENTILATORSLOT MONTEREN

Zet de XD5 RGB met de ventilatoradapterbeugel vast op een opening voor een behuizingsventilator. Gebruik de meegeleverde M4x8mm-schroeven (J) samen met PVC-ringen (I) en M4-moeren (H).

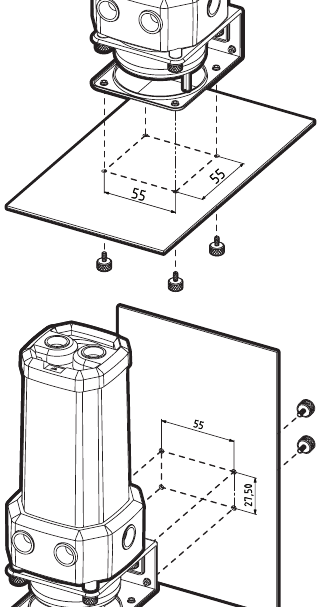

DE EENHEID RECHTSTREEKS OP DE METALEN PLAAT VAN DE BEHUIZING MONTEREN

Zoek het geschikte uitgesneden gatenpatroon in het chassis dat past op een gatenpatroon van 55 mm x 27,5 mm (voor verticale installatie) of 55 mm x 55 mm (voor horizontale installatie).
Als er geen gatenpatronen beschikbaar zijn, is er een optie om de gaten te boren met een Ø3,4mm – Ø4mm-boor. Zet de eenheid vast door vier M3-vleugelschroeven vast te draaien.

PRODUCTMONTAGE-ORIËNTATIE

XD5 RGB moet verticaal worden geïnstalleerd met de pomp onder de reservoirbuis.

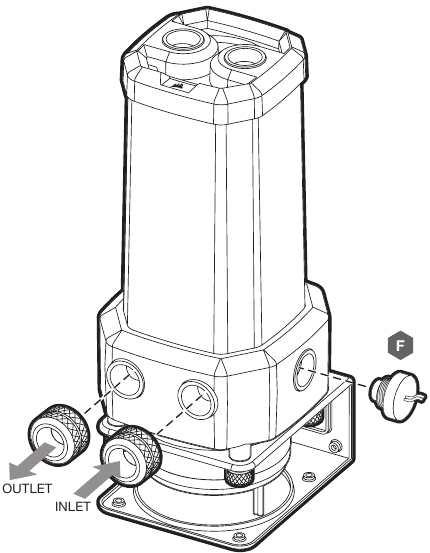

DE INSTALLATIE VOLTOOIEN

1. Installeer de twee (2) geschikte CORSAIR XF G1/4˝ BSPP-fittingen met schroefdraad (niet inbegrepen) in de reservoirpoorten en draai ze met de hand vast. Gebruik geen gereedschap (bijv. een tang).

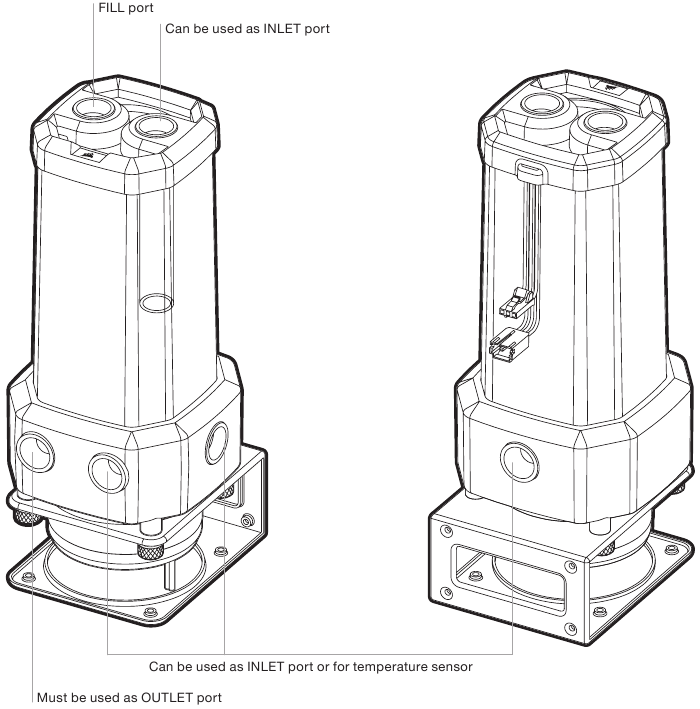

2. Het is verplicht om de poort linksvoor te gebruiken als de UITLAAT-poort en elke andere onderste poort als inlaat. De aanbevolen INLAAT-poort (retour) is gemarkeerd op de afbeelding hierboven. Optioneel kunt u ook de bovenste G1/4˝-poort met geïntegreerde buis gebruiken als een INLAAT-lijn (retour).
3. Installeer de CORSAIR G1/4˝-temperatuursensorplug (F) in de G1/4˝-poort aan de onderkant van de eenheid. Installeer de temperatuursensor niet op een van de bovenste poorten.
4. Sluit de overige drie (3) open (ongebruikte) poorten af met de meegeleverde CORSAIR G1/4˝-pluggen en draai ze vast met een munt. Gebruik geen schroevendraaier, omdat dit de oppervlakte van de pluggen kan beschadigen.

HET APPARAAT AANSLUITEN EN DE GEÏNTEGREERDE DIGITALE RGB-VERLICHTING GEBRUIKEN

Een CORSAIR Commander PRO of Lighting Node PRO (beide) is vereist om de geïntegreerde RGB-verlichting op de XD5 RGB te gebruiken. CORSAIR iCUE-software wordt gebruikt om de visuele effecten te programmeren. CORSAIR Commander PRO is vereist voor automatische regeling van de pomp en voor het bewaken van de vloeistoftemperatuur met behulp van de iCUE-software suite.

De XD5 RGB-pomp/reservoir kan rechtstreeks of in een "serie" met andere adresseerbare RGB-component(en) van CORSAIR op de juiste CORSAIR-controller worden aangesloten.

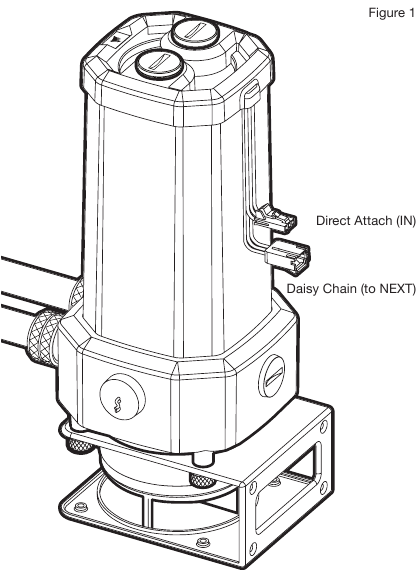

1. Identificeer de juiste RGB-connector op de reservoir-pompeenheid (Afbeelding 1).

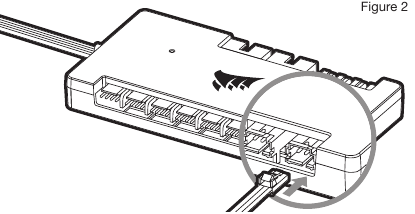

2. Steek de RGB-connector in een CORSAIR Commander PRO-poort of Lighting Node PRO-poort (Afbeelding 2).

3. Download en installeer de CORSAIR iCUE-software suite van de volgende website: https://www.corsair.com/icue. Configureer visuele en verlichtingseffecten door de handleiding voor iCUE-software te volgen.

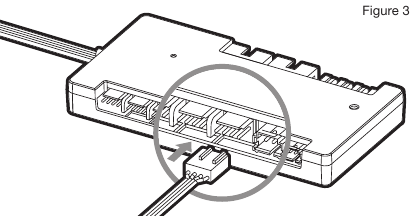

4. Sluit de 4-pins ventilatorconnector van de XD5 RGB-pomp aan op ventilatorpoort nr. 6 op uw CORSAIR Commander PRO (Afbeelding 3).

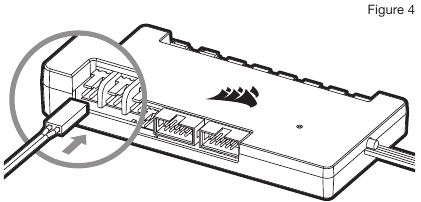

5. Sluit de temperatuursensor van de XD5 RGB aan op temperatuurpoort nr. 1 op uw CORSAIR Commander PRO (Afbeelding 4).

6. Sluit de hoofdstroomkabel van de XD5 RGB aan door een 4-pins Molex-connector van uw voeding aan te sluiten (Afbeelding 5).


HET APPARAAT VULLEN EN VOORBEREIDEN

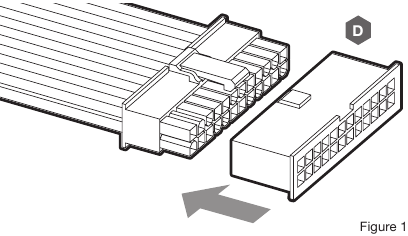

1. Koppel de voedingskabels van de voeding los van alle computercomponenten, behalve de 4-pins Molex-voedingsconnector van de XD5 RGB. Zorg ervoor dat de voeding is uitgeschakeld, hetzij via het stopcontact, hetzij via de tuimelschakelaar aan de achterkant van de voeding. Sluit de meegeleverde ATX 24-pins PSU-jumperbrug-starter (D) aan op uw 24-pins ATX-kabel van de voeding. Hierdoor kunt u uw XD5 RGB inschakelen zonder de pc in te schakelen (Afbeelding 1).

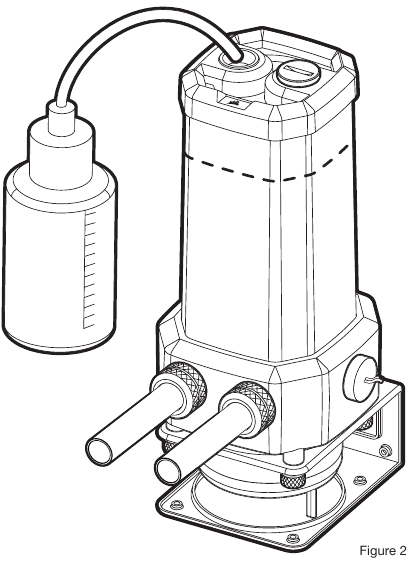

2. Vul het reservoir via de opening linksvoor G1/4˝ met CORSAIR XL5-koelvloeistof met behulp van een vultrechter tot ongeveer 2 cm (4/5˝) onder de bovenkant (Afbeelding 2).

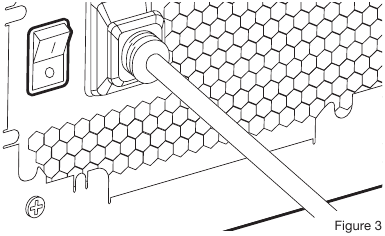

3. Schakel de stroom in door de AAN-schakelaar op de voeding om te zetten. De pompmotor wordt voorbereid met koelvloeistof uit het reservoir en begint door het systeem te stromen. Schakel de stroom uit voordat het reservoir leeg is. Laat de pomp niet drooglopen of zonder koelvloeistof in het reservoir, omdat dit de pomp beschadigt (Afbeelding 3)!

4. Herhaal stap 2 en 3 totdat uw aangepaste koelsysteem vol is. CORSAIR raadt aan het reservoir niet meer dan ongeveer 2 cm vanaf de bovenkant te vullen.
5. Zodra het systeem is gevuld met koelvloeistof, raadt CORSAIR aan het 24 uur te laten draaien om eventuele lucht die in de componenten is opgesloten te verwijderen en om ervoor te zorgen dat er geen lekken in het systeem zijn. Zodra u het systeem grondig op lekken hebt getest, schakelt u de voeding uit en koppelt u de ATX 24-pins PSU-jumperbrug los. Sluit de stroom weer aan op andere randapparatuur van de computer en start de computer.

VEELGESTELDE VRAGEN

1. Kan ik de eenheid als een zelfstandig onderdeel gebruiken?

Nee, dit is een waterkoelingpomp met geïntegreerd reservoir die een compleet aangepast waterkoelingssysteem vereist, inclusief koude platen (waterblokken) en radiator. Ga voor meer informatie naar corsair.com.

1. Kan ik de XD5 RGB gebruiken met aluminium waterkoelingapparatuur?
   Nee, dat kan niet. Bepaalde onderdelen zijn gemaakt van koper en messing en mogen niet met aluminium worden gemengd.
2. Kan ik de RGB-header rechtstreeks op mijn moederbord aansluiten?
   Nee, dat kan niet. De RGB-functie is alleen compatibel met de CORSAIR Commander PRO en de CORSAIR Lighting node PRO-controllers.
3. Kan de XD5 RGB-pomp worden bediend zonder de CORSAIR Commander PRO te gebruiken?
   Hoewel het mogelijk is om XD5 RGB te gebruiken zonder een CORSAIR Commander PRO, wordt hierdoor de automatische regeling van de pompsnelheid in CORSAIR iCUE-software verwijderd. De pompsnelheid kan handmatig worden geregeld door UEFI van het moederbord wanneer de 4-pins ventilator PWM-connector van de XD5 RGB is aangesloten.
4. Hoeveel RGB-apparaten kan ik in serie schakelen op één kanaal op een CORSAIR-controller?
   CORSAIR raadt aan om niet meer dan drie (3) Hydro X Series RGB-apparaten van elk type in serie aangesloten op één kanaal aan te sluiten. U kunt echter één (1) XC7/XC9-waterblok, twee (2) XG7 RGB-waterblokken en één (1) XD5 RGB-pompeenheid aansluiten voor een totaal van vier (4) apparaten. Meng geen CORSAIR-ventilatoren of RGB LED-strips en CORSAIR HYDRO X-producten op hetzelfde kanaal op de controller. Gebruik een speciaal kanaal voor andere componenten.

WEB: corsair.com
TELEFOON: (888) 222-4346
ONDERSTEUNING: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto

corsair.com/downloads
