Leica BLK360 SE Handleiding
Instrumentinformatie
Lees en volg de gebruikershandleiding op de meegeleverde Leica USB-documentatiekaart voordat u het product of de meegeleverde accessoires gebruikt.
Bewaar deze voor toekomstig gebruik!
Beoogd gebruik
- Vastleggen en opnemen van ruimtelijke 3D-gegevens
- Vastleggen en opnemen van beelden
- Scannen van objecten
- Rekenen met software
- Afstandsbediening van product
- Datacommunicatie met externe apparaten
Het product mag niet met het huishoudelijk afval worden afgevoerd.
Voor AC/DC-stroom
Onbevoegde opening van het product
Een van de volgende handelingen kan ertoe leiden dat u een elektrische schok krijgt:
- Het aanraken van onder spanning staande componenten
- Het product gebruiken nadat er onjuiste pogingen zijn gedaan om reparaties uit te voeren.
Voorzorgsmaatregelen:
- Open het product niet!
- Alleen door Leica Geosystems erkende servicecentra zijn gerechtigd deze producten te repareren.
Elektrische schok door gebruik onder natte en zware omstandigheden
Als het apparaat nat wordt, kunt u een elektrische schok krijgen.
Voorzorgsmaatregelen:
- Als het product vochtig wordt, mag het niet worden gebruikt!
- Gebruik het product alleen in droge omgevingen, bijvoorbeeld in gebouwen of voertuigen.
![]()
Bescherm het product tegen vocht.
Laserproducten en locatie van laseropeningen
| Laserproduct | Laserklasse | Classificatie |
| EDM (Electronic Distance Measurement) | Klasse 1 | IEC 60825-1 (2014-05) |
- Locatie van laserstraal
- Bolvorm van scannende laserstraal

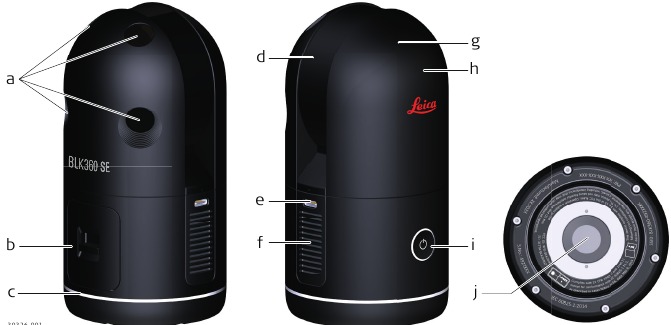

Instrumentcomponenten
- HDR-camera
- Batterijcompartiment
- Ringvormige led
- Laserschild
- USB-C-poort
- Koelkanaal/roosterinleg
- Scanner 360°
- 360° WLAN-antenne
- Aan/uit-knop
- Snelkoppelingsmontage
Technische gegevens
Milieuspecificaties
| Type | Bedrijfstemperatuur | Opslagtemperatuur |
| BLK360 SE, oplader, AC/DC-voeding | 0 tot +40 | −25 tot +70 |
| Batterij | 0 tot +50 | −40 tot +70 |
| Type | Vochtigheid | |
| BLK360 SE, batterij, oplader | max. 95% niet-condenserend | |
| AC/DC-voeding | max. 80% niet-condenserend | |
| Type | Bescherming tegen water, stof en zand | |
| BLK360 SE, batterij | IP54 (IEC 60529) rechtop, batterij geplaatst en correct gesloten | |
| Stofbeschermd Betamesh BM90 – filtratieniveau 69 μm Betamesh BM20 – filtratieniveau 20 μm Bescherming tegen opspattend water uit elke richting. | ||
| Oplader, AC/DC-voeding | IPX0 (IEC 60529) Alleen gebruiken in droge omgevingen, bijvoorbeeld in gebouwen en voertuigen. | |
| Type | Gebruikslimieten | |
| BLK360 SE, batterij | Vervuilingsgraad 4: Elektrische apparatuur voor gebruik binnen en buiten Werkhoogte: onbeperkt | |
| Oplader, AC/DC-voeding | Vervuilingsgraad 2: Elektrische apparatuur voor kantooromgeving Werkhoogte: ≤ 2000 m | |
| Type | Geluidsniveau | |
| BLK360 SE | < 70 db(A) | |
Verzorging en transport
Vervoer het product in de originele verpakking om het product te beschermen tegen schokken en trillingen en om het laserschild en de camera's te beschermen tegen krassen.
Veldcontrole
Voer periodiek testmetingen uit, vooral nadat het product is gevallen, lange tijd is opgeslagen of is vervoerd.
Bediening

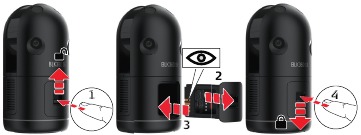

Aan de slag
De batterij moet worden opgeladen voordat deze voor de eerste keer wordt gebruikt.
Installatie

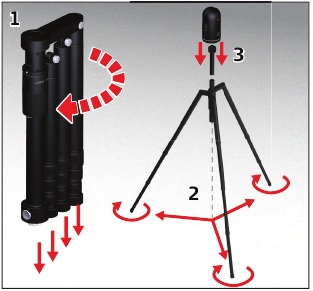

Met statief
Op een oppervlak
Omgevingsomstandigheden
- Bescherm de BLK360 SE tegen direct zonlicht en ongunstige weersomstandigheden.
![]()
- Als het laserschild wordt blootgesteld aan regen, is scannen niet mogelijk.
![]()
Bediening starten
- Inschakelen
![]()
- Starten
![]()
- Gereed
![]()
Stand-alone
- Opnemen
![]()
- Overdracht
![]()
Met Wi-Fi-verbinding
- Verbinding maken
![]()
- Opnemen
![]()
- Verwerken
![]()
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Leica BLK360 SE Handleiding
