LAS 10607 Handleiding

BEOOGD GEBRUIK

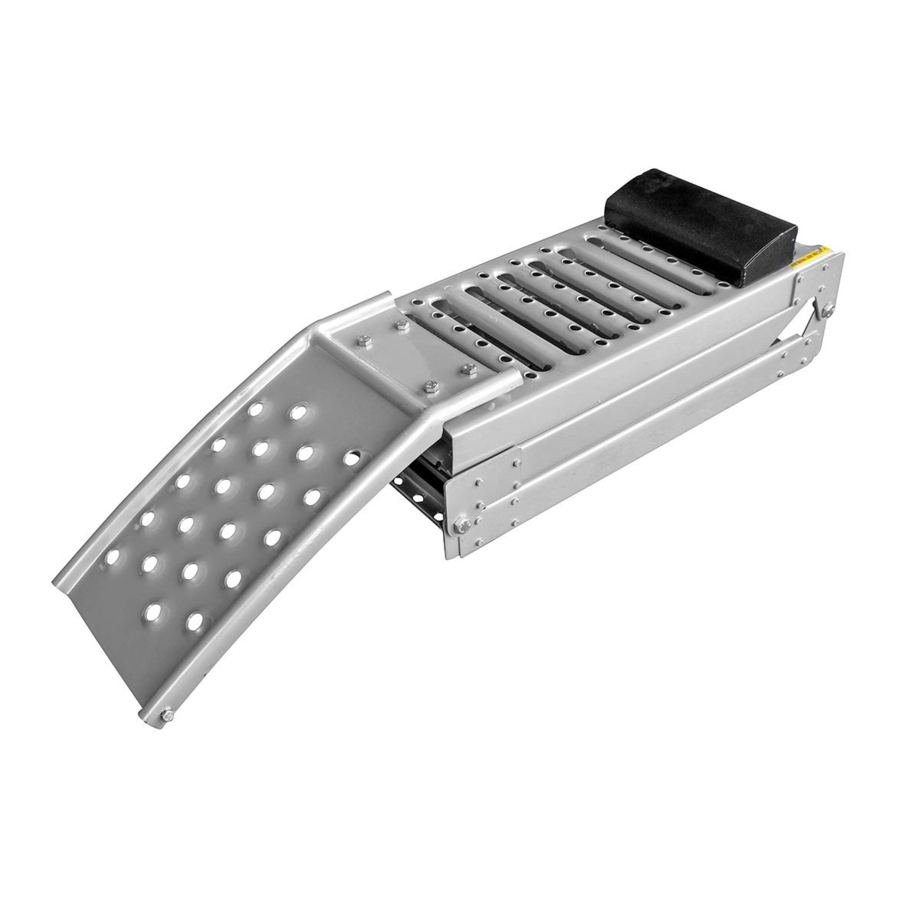

De opvouwbare laadplank is ontworpen voor het laden van motorfietsen en scooters. Bij gebruik van twee laadplanken kunnen zitmaaiers, quads, rolstoelen en kleine bouwmachines worden geladen. In opgevouwen toestand kan de plank ook worden gebruikt als installatieplank voor auto's.
Dit apparaat is niet bedoeld voor gebruik door kinderen en mensen met beperkte mentale capaciteiten of mensen zonder ervaring en/of kennis. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
Het apparaat is niet bedoeld voor commercieel gebruik.
Elk ander gebruik van of wijziging aan het apparaat wordt beschouwd als oneigenlijk gebruik en brengt aanzienlijke risico's met zich mee. EAL GmbH aanvaardt geen aansprakelijkheid voor schade veroorzaakt als gevolg van oneigenlijk gebruik.

LEVERINGSOMVANG

1x Laadplank, opvouwbaar met draaggreep
1x Plankvoet met veiligheidsketting
1x Wielstop
4x Schroef M10 x 20 met borgmoer (voorgemonteerd)
2 x Schroef voor M8 x 40 met moer en sluitring
2 x Schroef voor M8 x 20 met moer en sluitring
2 x Schroef voor M8 x 15 met sluitring
1 x Schroef voor M6 x 16 met moer en sluitring

SPECIFICATIES

GEBRUIKSAANWIJZING INSTALLATIE

Plaats de opgevouwen laadplank op de zijkant en maak de draaggreep los. Vouw het bovenste gedeelte uit. Zet de plankvoet vast met 2 schroeven M8 x 40, 2 schroeven M8 x 20 en sluitringen en moeren aan het bovenste gedeelte van de plank, zie afbeelding 1. De zijsteunen van het laden moeten naar beneden wijzen. Zie afbeeldingen 3 en 4.

Zet de veiligheidsketting vast met de M6 x 16 schroef en sluitring met moer aan het uiteinde van de plankvoet.

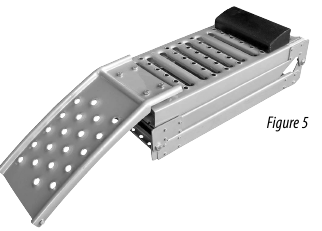

Voor gebruik als installatieplank bevestigt u ook de wielstop met 2 M8 x 15 schroeven en sluitringen met moeren aan de laatste dwarsbalk van het bovenste gedeelte voor het scharnier. De steile kant van de wielstop moet in de richting van het scharnier wijzen, zie afbeelding 5.

GEBRUIK ALS LAADPLANK

VOORBEREIDING:

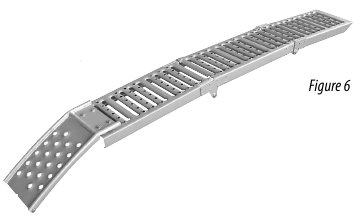

Vouw de laadplank volledig uit, zie afbeelding 6. Plaats de laadplank met de plankvoet op de laadvloer. Als u een voertuig met dubbele spoorbreedte wilt laden, plaatst u de planken overeenkomstig de spoorbreedte van het voertuig dat u wilt laden, met de plankvoet op de laadvloer. Lijn de planken uit zodat ze evenwijdig zijn.
Zet de laadplanken vast met de veiligheidsketting om slippen te voorkomen.

LADEN:
Rijd het te laden voertuig recht op de laadplank. Controleer of de wielen een lijn vormen met de plank. Als dit het geval is, rijd dan langzaam en gelijkmatig over de plank op de laadvloer.
Vermijd plotseling remmen of starten bij het oprijden van de plank.

GEBRUIK ALS INSTALLATIEPLANK

VOORBEREIDING:
Vouw de laadplank in elkaar. Monteer de wielstop zoals hierboven beschreven.
Plaats de plank recht, met de plankvoet voor de wielen van het voertuig. Controleer of de voorschorten, spoilers en andere onderdelen van het voertuig geen contact kunnen maken met de plank. Duw de planken tegen de wielen.

HET RIJDEN OVER DE PLANKEN

Zoek een tweede persoon om u te helpen met aanwijzingen. Rijd voorzichtig op de plank en tot aan de wielstoppers. Rijd langzaam, anders bestaat het risico dat u over de wielstoppers rijdt, wat schade aan het voertuig zal veroorzaken. Als u merkt dat het rijden ervoor heeft gezorgd dat een plank is weggegleden, stop dan onmiddellijk en controleer of u zonder risico's achteruit kunt rijden. Zo ja, rijd achteruit en lijn de planken opnieuw uit. Wanneer het voertuig op de planken staat, zet het dan vast om te voorkomen dat het wegrolt (activeer de parkeerrem, zet in versnelling, zet automaten in „P", zet blokken onder de wielen).

ONDERHOUD EN VERZORGING

ONDERHOUD:
Controleer voor elk gebruik of de schroefverbindingen goed vast zitten. Controleer de laadplank op scheuren en vervorming.

VERZORGING:
Smeer de scharnieren regelmatig met olie, b.v. fietsolie. Repareer lakschade onmiddellijk om corrosie te voorkomen.

CONTACTINFORMATIE

EAL GmbH
Otto-Hausmann-Ring 107
+49 (0)202 42 92 83 0
info@eal-vertrieb.com
42115 Wuppertal, Duitsland
+49 (0) 202 42 92 83 – 160
www.eal-vertrieb.com

VEILIGHEIDSINSTRUCTIES

• Houd kinderen uit de buurt en laat kinderen dit apparaat niet bedienen!
• Gebruik dit product alleen zoals bedoeld!
• Manipuleer of demonteer het apparaat niet!
• Gebruik voor uw eigen veiligheid alleen accessoires en reserveonderdelen die in deze instructies worden vermeld of door de fabrikant worden aanbevolen!
• De opvouwbare laadplank is niet geschikt voor het verhogen van de belasting van een bestaande plank

Gebruik als laadplank

• Alleen te gebruiken als laadplank voor het laden en lossen op harde en egale oppervlakken.
• Overschrijd de maximale belasting van 250 kg niet. Neem de maximale belasting van de achterklep en de laadvloer in acht (raadpleeg de handleiding van uw voertuig).
• Houd handen, voeten, gereedschap of andere apparaten uit de buurt van de planken. Ga niet onder de plank liggen.
• Gebruik geen beschadigde of niet volledig functionele plank. Laat een beschadigde plank repareren door de fabrikant of een erkende werkplaats.
• Overschrijd de laadvloerhoogte van 102 cm niet.
• Zet de plankvoet altijd vast met de veiligheidsketting om slippen te voorkomen.
• Houd de plank schoon van water, modder en olie.
• De plank is niet geschikt voor wielen of kettingen van staal.
• Aanhangers mogen alleen worden geladen/gelost wanneer ze aan een voertuig zijn bevestigd. Laat de steunen zakken.
• Zet het te laden voertuig vast om te voorkomen dat het wegrolt (zet in versnelling, zet automaten in P, activeer de parkeerrem, zet blokken onder de wielen).
• Rijd altijd recht op de plank en houd het midden aan. Let bij het laden van voertuigen met dubbele spoorbreedte op de spoorbreedte en lijn de planken zo uit dat ze evenwijdig zijn.
• Vermijd plotseling remmen of starten bij het oprijden van de plank.

Gebruik als installatieplank

• Gebruik de installatieplank alleen op harde en egale, antislip oppervlakken.
• Overschrijd de maximale belasting van 800 kg niet.
• Gebruik geen beschadigde of niet volledig functionele plank. Laat een beschadigde plank repareren door de fabrikant of een erkende werkplaats.
• Houd de plank schoon van water, modder en olie.
• Zet het voertuig vast om te voorkomen dat het wegrolt (zet in versnelling, zet automaten in P, activeer de parkeerrem, zet blokken onder de wielen).
• Gebruik geen ander hefgereedschap in combinatie met de plank.

Lees de gebruiksaanwijzing zorgvuldig door vóór het eerste gebruik en neem alle veiligheidsvoorschriften in acht! Bewaar de originele verpakking, het aankoopbewijs en deze instructies voor toekomstig gebruik! Het niet in acht nemen hiervan kan leiden tot persoonlijk letsel, schade aan het apparaat of uw eigendom! Controleer vóór het eerste gebruik de inhoud van de verpakking om er zeker van te zijn dat deze in perfecte staat en compleet is!
