Wren Kitchens INFINITY, INFINITY PLUS handleiding

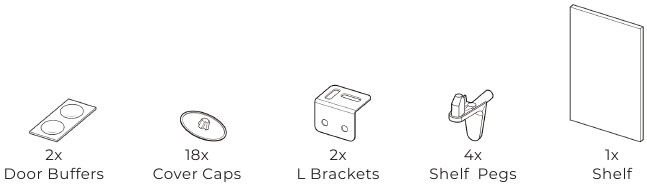

Onderdelen van de unit

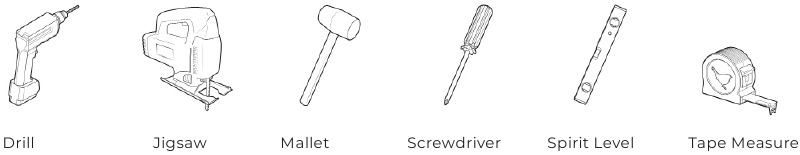

Benodigde gereedschappen

Denk eraan om voorzichtig te zijn bij het uitpakken. Houd uw werkruimte schoon, overzichtelijk en opgeruimd tijdens het werken. Dit helpt om alle items te beschermen tegen schade. Afvalkarton of plastic moet plat worden gemaakt en in de bak worden geplaatst.

Er zijn minimaal twee personen nodig om de unit op te tillen.

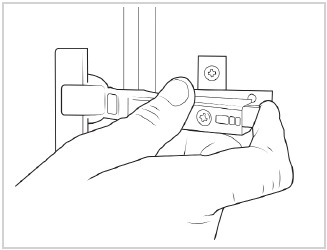

De fronten verwijderen

Verwijder, voordat u de unit installeert, elk front door aan de ontgrendelingspal te trekken.
Plaats de fronten in de deurkluis over hun langste lengte.

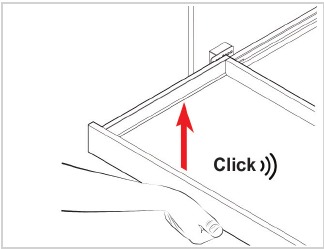

De lade verwijderen

Verwijder, voordat u de unit installeert, de lade. Dit doet u door de lade helemaal uit te trekken en vervolgens de voorkant van de lade omhoog te trekken.

Plaats de lade bovenop een stuk overgebleven karton om deze te beschermen tegen schade.

De bevestigingen en fittingen verwijderen

Verwijder alle bevestigingen en fittingen uit de unit en bewaar ze per product gegroepeerd op een schoon en vlak oppervlak. Plaats losse planken in de deurkluis over hun langste lengte.

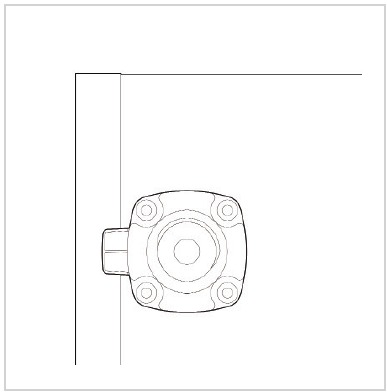

De pootbeugels positioneren

Zoek de pootbeugels en positioneer ze, zoals weergegeven in het diagram. Zorg ervoor dat de pootbeugels zo zijn gedraaid dat de flens de buitenrand bedekt, omdat dit steun biedt voor de rand van de unit.

De pootvoeten bevestigen

Zet elke pootbeugel vast met 4x15mm schroeven per beugel.

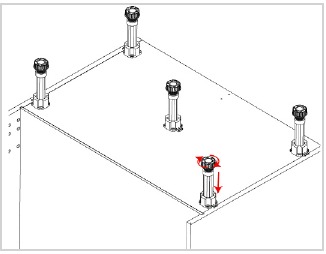

De poten plaatsen

Duw elke poot stevig in de pootbeugel. Stel elke poot af op 165mm.
Stel de poten op de juiste hoogte af door ze met de klok mee of tegen de klok in te draaien.

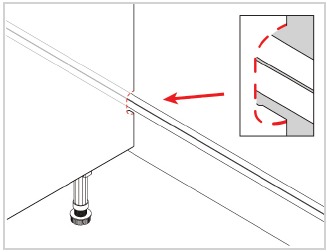

De zijpanelen uitsparen

(wanneer vereist)
Om rekening te houden met eventuele horizontale leidingen die achter de unit lopen, moeten sommige units aan de achterkant van de unitzijden worden uitgespaard.
Maak met een decoupeerzaag een inkeping voor de horizontale leidingen aan de achterkant van de eindpanelen.

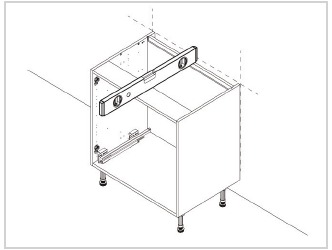

De unit op zijn plaats tillen

Kantel de unit niet bij het optillen op zijn plaats, omdat dit de poten kan beschadigen.
Plaats de unit tegen de muur en lijn deze uit met de markeringen op de muur die tijdens de voorbereiding van de ruimte zijn getekend.
Gebruik een waterpas om ervoor te zorgen dat de unit van voor naar achter, van links naar rechts en diagonaal waterpas staat. Stel de poten indien nodig af.
De poothoogte kan worden aangepast door de voet van de poot met de klok mee of tegen de klok in te draaien.

Er worden geen schroeven of pluggen meegeleverd om de unit aan de muur te bevestigen.
Dit komt door variaties in de muurconstructie.

Voordat u in de muur boort, MOET u controleren op verborgen leidingen of buizen in de muren.

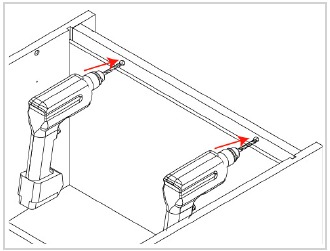

De pilotgaten boren

Boor 2 pilotgaten door het achterpaneel en markeer de muur lichtjes om aan te geven waar de muurbevestigingen moeten worden geplaatst. De gaten moeten zich bevinden zoals in het diagram, 1/3 vanaf elke kant en dicht bij de bovenkant van de unit.
Raadpleeg de "Ruimtevoorbereidingsgids" voor informatie over de juiste muurbevestiging voor elk type muur.
Zodra dit is voltooid, tilt u de unit op en verplaatst u deze van de muur.
Boor met elk pilotgat een gat dat geschikt is voor de bevestiging. Plaats de muurbevestiging in het gat.
Til de unit op en plaats deze opnieuw, zodat deze waterpas is en in lijn is met de markeringen op de muur.

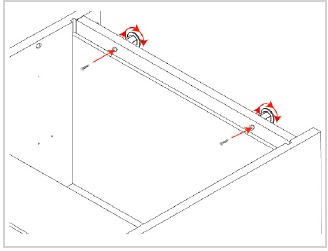

De afstandspluggen plaatsen

Plaats de afstandspluggen tussen de muur en de achterkant van de unit, waar de gaten zich bevinden.
Draai ze af totdat de afstandspluggen zowel het achterpaneel van de unit als de muur raken.
Steek de schroeven in de geboorde gaten en draai ze vast aan de muur.

Bevestigen aan aangrenzende units

Klem de twee units aan elkaar en controleer of de voorkanten waterpas en gelijk liggen.
Met behulp van de meegeleverde schroeven moet 1x30mm schroef in elke hoek van de unitzijde worden bevestigd.
De schroeven kunnen worden verborgen door ze achter de plank of achter de scharnierplaten te plaatsen. De afdekkappen kunnen worden gebruikt om zichtbare schroefkoppen te verbergen die overblijven.

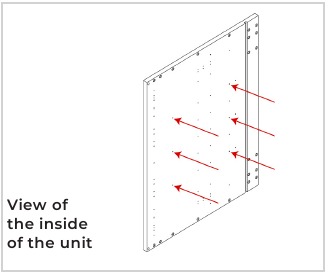

De plankhoogte bepalen

Plaats de plankpennen in de voorgeboorde gaten. De plank kan op 3 verschillende hoogtes worden geplaatst, zoals weergegeven in het diagram.

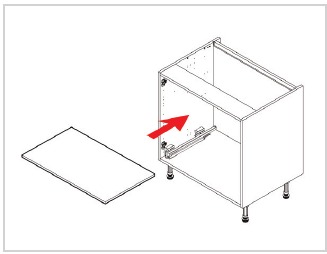

De plank in positie plaatsen

Plaats de plank in positie zodat de pin van elke plankpen in de voorgeboorde gaten wordt gestoken.
De plank raakt het achterpaneel wanneer deze is geïnstalleerd. Als er een opening is tussen het achterpaneel en de plank, is deze achterstevoren geïnstalleerd en moet deze worden gedraaid.

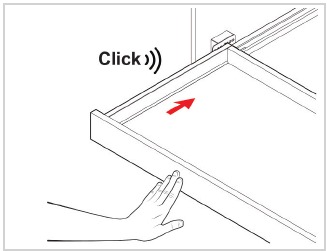

De lade plaatsen

Schuif de lade op de geleiders en zorg ervoor dat het geleidermechanisme en de groeflijn van de ladezijden op één lijn liggen.
Duw de lade terug in de unit. Nadat deze op de geleiders is geplaatst, zou u een klik moeten horen.

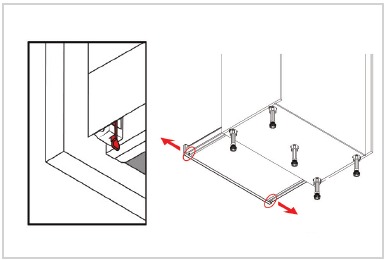

Het ladefront horizontaal aanpassen

Gebruik de bevestigingsclips, die zich onder de voorkant van de lade bevinden, om de lades aan te passen.

1. Druk de bevestigingsclips halverwege naar de geleiders aan de onderkant van de lade.
2. Schuif de lade naar links of rechts om aan te passen.
3. Maak de bevestigingsclips aan beide zijden van de lade los om het front op zijn plaats te vergrendelen.

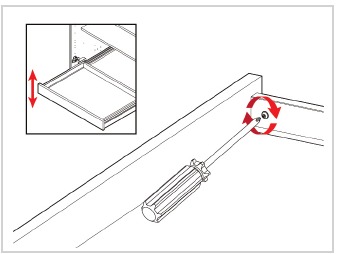

De hoogte van het ladefront aanpassen

Gebruik een schroevendraaier om de hoogte van het front aan te passen en de schroeven aan beide zijden van de binnenkant van de lade los te draaien.
Pas de hoogte van het front aan en draai de schroeven vervolgens weer vast om te vergrendelen.
Duw de meegeleverde afdekkappen op de schroefkoppen van de stelschroeven.

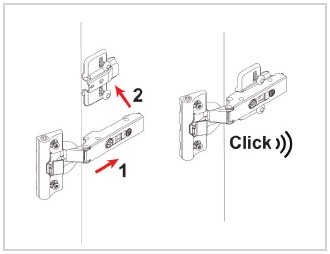

Het front bevestigen

Het front moet opnieuw aan de unit worden bevestigd door de scharnieren op de scharnierplaten te klikken. De stang van het scharnier moet in de haken op de scharnierplaat worden geplaatst. Duw vervolgens de achterkant van het scharnier naar de scharnierplaat totdat het klikt.

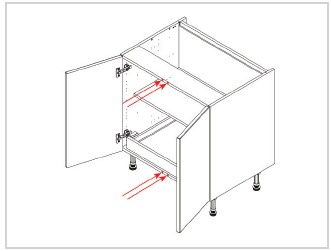

De deur buffers toevoegen

Plaats 1x deurbuffer in de bovenste en onderste hoeken van de unit, zoals weergegeven in de afbeelding.

Raadpleeg de volgende installatiegids voor het uitlijnen van de deur:
Deur - Scharnierafstelling deurfront

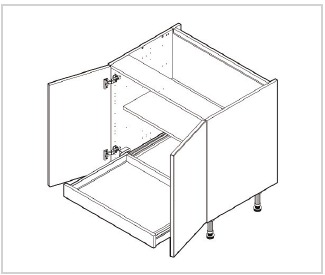

De unit schoonmaken

Ten slotte moet de unit grondig worden schoongemaakt om eventueel vuil dat zich tijdens de installatie heeft opgehoopt te verwijderen.

Bewaar de plintclips en de overige 15 mm schroeven.
Deze worden later gebruikt bij het bevestigen van de plint.
