Bintelli NEXUS Handleiding

Productinformatie

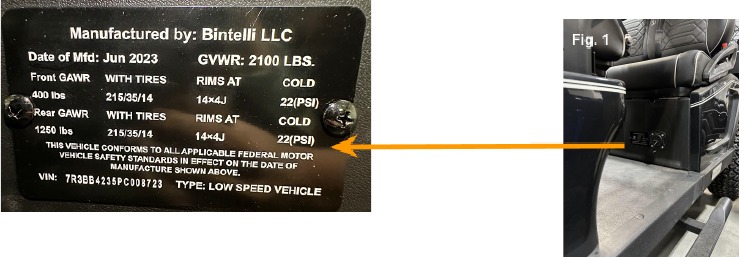

De VIN-plaat bevindt zich op de basis van de stoel, zoals weergegeven in Fig. 1. Op een 4-persoons bevindt de VIN-plaat zich op de basis van de bestuurderszijde. Op de 6-persoons bevindt de VIN-plaat zich op de basis van de tweede rij stoelen.

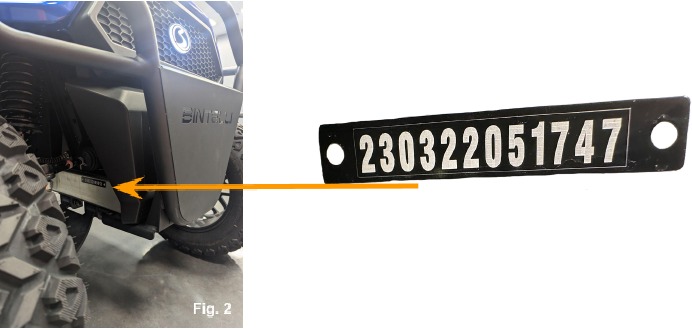

Chassisnummer

Het chassisnummer (ook bekend als het serienummer) bevindt zich aan de passagierszijde achter het voorwiel. Het bevindt zich op een ophanging van de kar, zoals afgebeeld in Fig. 2

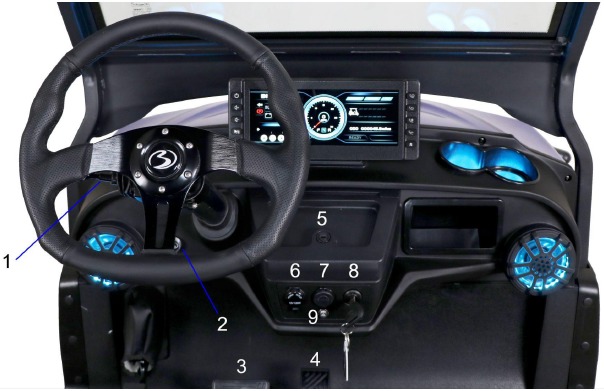

Dashboardbediening

1. Combinatieschakelaar
2. Oplaadstatusindicator
3. Rempedaal
4. Gaspedaal
5. Afsluitbaar dashboardkastje
6. 12v-stopcontact
7. USB-oplaadpoort
8. Contactschakelaar
9. Alarmlichtschakelaar

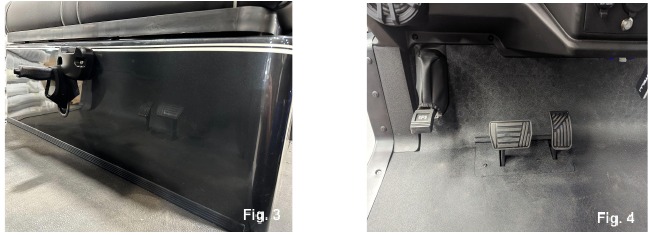

Parkeerrem

De parkeerrem bevindt zich aan de basis van de voorstoel op modellen met 6 zitplaatsen en 4 zitplaatsen naar voren gericht, zoals afgebeeld op Fig. 3. Om de rem in te schakelen, trekt u de hendel omhoog. Om los te maken, drukt u op de knop en laat u de hendel weer zakken. Op 4pr modellen bevindt de parkeerrem zich links van het rempedaal, nabij de onderkant van het dashboard, zoals afgebeeld in Fig. 4. Om in te schakelen, drukt u het pedaal naar beneden en het vergrendelt op zijn plaats. Om los te maken, drukt u het pedaal nogmaals in om de vergrendeling los te maken.

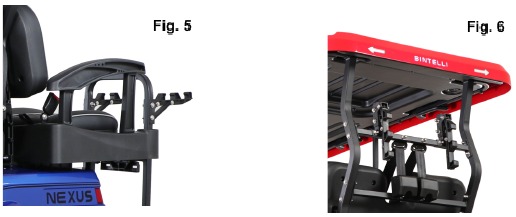

Strandstoelhouders

De strandstoelhouders bevinden zich aan de achterkant van de kar. Alle karren met een naar achteren gerichte achterbank hebben de strandstoelhouder gemonteerd op de achterste beugel, Fig. 5. Voor naar voren gerichte modellen wordt deze gemonteerd op de achterste daksteun, Fig. 6. Om te openen voor gebruik, trekt u de arm omhoog en klapt u de steunarm naar beneden om op zijn plaats te klikken. Om te sluiten voor opslag, tilt u de arm iets op om de druk van de steunarm te verwijderen. Hierdoor kan de steunarm weer op zijn plaats worden geklapt en vervolgens naar beneden worden geklapt.

Touchscreen display

Het touchscreen display communiceert alle vitale informatie van uw Nexus en stelt u in staat alle functies van uw kar te bedienen, Fig. 7.

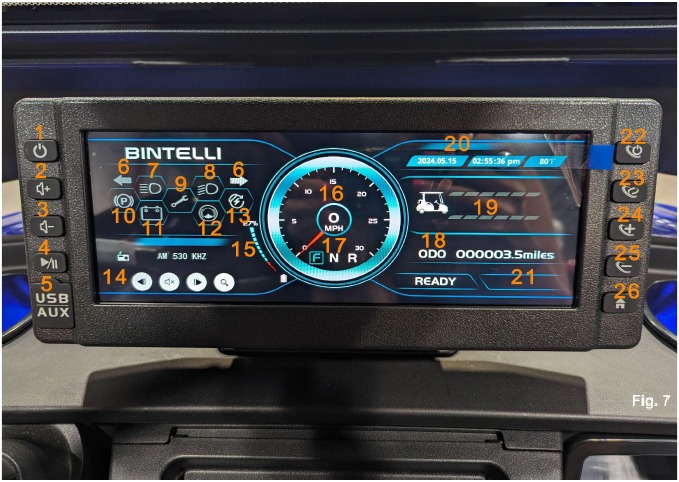

Startscherm

1. Display Power Button
2. Volume Up Button
3. Volume Down Button
4. Play/Pause/Mute Button
5. USB- en 3,5 mm-hoofdtelefoonaansluiting onder deksel
6. Knipperlichtindicatoren
7. Grootlichtindicator
8. Dimlichtindicator
9. Diagnostische code-indicator
10. Parkeerremindicator
11. Batterijwaarschuwingsindicator
12. Remvloeistofniveau-indicator
13. Regeneratieve remindicator
14. Multimedia-informatiedisplay
15. Batterijniveau-indicator
16. Snelheidsmeter
17. Versnellingskeuze-indicator
18. Kilometerteller
19. Amp Draw/Regenerative Braking Display
20. Datum-, tijd- en temperatuurweergave
21. Diagnostische code-weergave
22. Ambient Lighting Power Button
23. Ambient Lighting Mode Button
24. Ambient Lighting Color Selection Button
25. Ambient Lighting Color Selection Button
26. Home Button

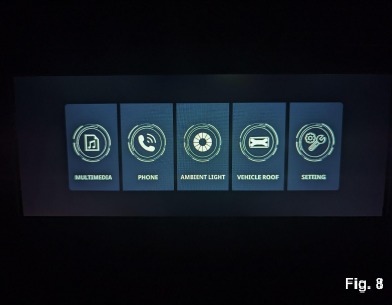

Bediening en functies

Als het startscherm op het display wordt weergegeven, verschijnt er een menu door op de homeknop te drukken, waarmee u de functies van uw voertuig kunt bedienen, Fig. 8. Door deze pictogrammen aan te raken, gaat u naar de menu's om de verschillende functies en kenmerken van uw nieuwe Nexus te bedienen.

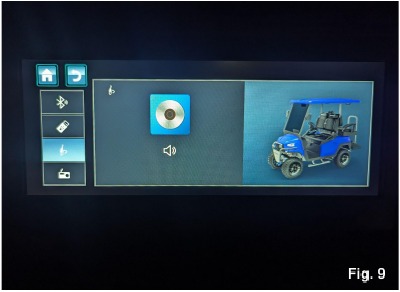

Multimediamenu

Door het multimedia-pictogram aan te raken, wordt een scherm weergegeven dat de soorten media doorloopt die uw Nexus kan afspelen, Fig. 9. Door de pictogrammen voor Bluetooth, USB, Aux-ingang of de radio aan te raken, worden die ingangen geactiveerd. U kunt ook het ingangstype wijzigen door het pictogram in de linkerbenedenhoek van het startscherm aan te raken. Er zijn opties om af te spelen, te pauzeren, over te slaan en opnieuw af te spelen op dit scherm, evenals informatie over artiesten en nummers als het aangesloten apparaat dit biedt.

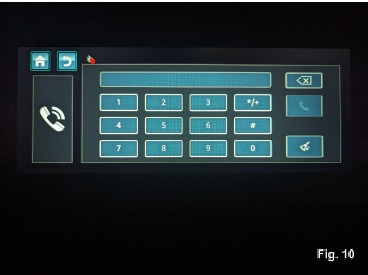

Telefoonmenu

Door het telefoonpictogram aan te raken, wordt een scherm weergegeven waarmee u kunt bellen en gebeld kunt worden, Fig, 10.

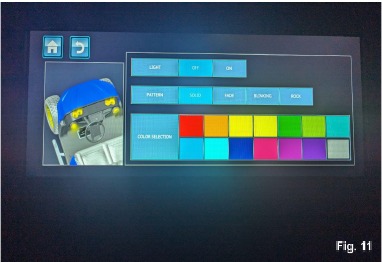

Omgevingslicht

Door het pictogram voor omgevingslicht aan te raken, gaat u naar een scherm dat de omgevingsverlichting van uw Nexus regelt, Fig. 11. U kunt de lichten in- en uitschakelen, van modus veranderen en de lichtkleur wijzigen via dit menuscherm. Raak de pictogrammen op het scherm aan om wijzigingen aan te brengen.

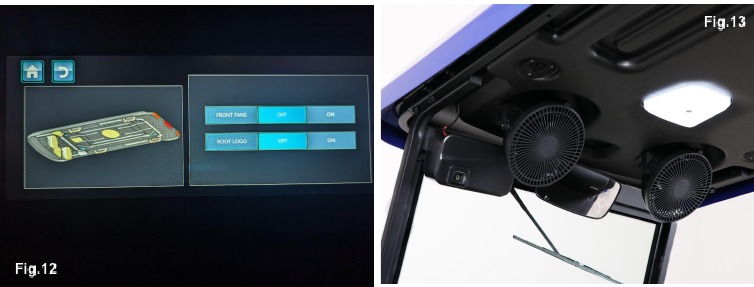

Voertuigdak

Door het voertuigdakpictogram aan te raken, wordt een scherm weergegeven dat de functies van het dak van uw Nexus regelt, Fig. 12. Raak aan of uit aan om de ventilatoren en de logo-verlichting boven het hoofd van het voertuig in of uit te schakelen, Fig. 13. Om het licht te dimmen, houdt u de aan/uit-knop ingedrukt. De interieurlamp die boven de bestuurdersstoel is gemonteerd, wordt in- en uitgeschakeld door het midden van de lamp aan te raken. Met de knoppen in de linkerbovenhoek gaat u respectievelijk naar het startscherm of één scherm terug.

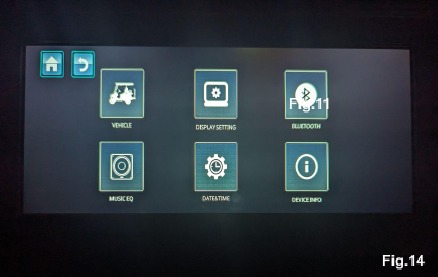

Instellingen

Door het instellingenpictogram aan te raken, wordt een menu weergegeven om wijzigingen aan te brengen in uw Nexus-instellingen, Fig. 14.

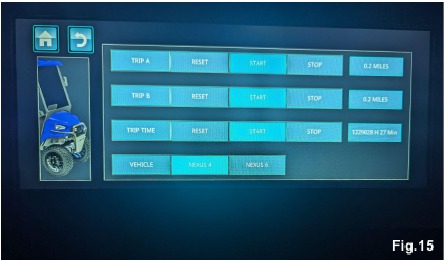

Voertuiginstellingen

Door het voertuigpictogram aan te raken, wordt een scherm weergegeven met een menu met opties voor het resetten van rittellers en rittijd, Fig. 15. De modelselectie moet worden ingesteld op het type Nexus-model waarop het is aangesloten.

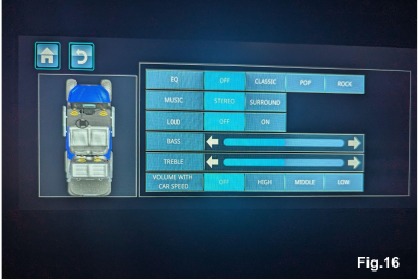

Muziek-EQ

Door het muziek-EQ-pictogram aan te raken, wordt een menu weergegeven om de manier aan te passen waarop uw Nexus-stereo klinkt, Fig. 16. Gebruik het touchscreen om het geluid van de stereo af te stemmen op uw persoonlijke voorkeur.

Display-instellingen

Door het pictogram voor de display-instellingen aan te raken, wordt een menu weergegeven waar de display-instellingen kunnen worden gewijzigd. De kleuropties op de bovenste rij veranderen het uiterlijk van het startscherm. Helderheid, taal en meeteenheden kunnen hier ook worden aangepast.

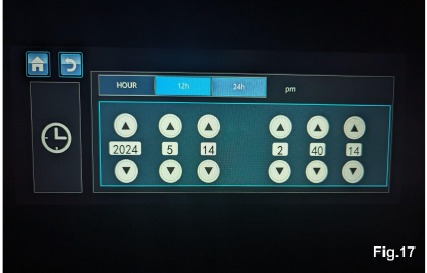

Datum en tijd

Door het datum- en tijdpictogram aan te raken, wordt een menu weergegeven waar de tijd- en datuminstellingen kunnen worden gewijzigd en aangepast, Fig. 17.

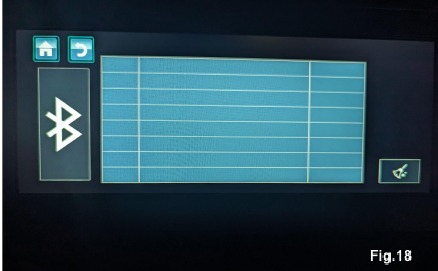

Bluetooth

Door het bluetooth-pictogram aan te raken, worden uw bluetooth-beheerinstellingen weergegeven, Fig. 18. Om een bluetooth-apparaat aan te sluiten, opent u het bluetooth-instellingenmenu op het apparaat dat u wilt aansluiten, scant u naar apparaten en selecteert u vervolgens NEXUS in de lijst met beschikbare apparaten. Volg de aanwijzingen op uw apparaat en wanneer het succesvol is aangesloten, wordt de naam van het apparaat weergegeven op het Nexus-scherm. Door op de links rechts van de apparaatnaam te drukken, wordt dat apparaat ontkoppeld of opnieuw gekoppeld. Om eerder aangesloten apparaten uit de lijst te verwijderen, raakt u het bezempictogram in de rechterbenedenhoek van het scherm aan.

Apparaatinformatie

Door het pictogram voor apparaatinformatie aan te raken, wordt een scherm weergegeven met hardware- en softwareversie-informatie. Deze informatie is nuttig voor dealers of servicecentra voor updates.

Sleep-/rij-schakelaar

Voordat u het voertuig bedient, moet u ervoor zorgen dat de sleep-/rij-schakelaar (ook aan/uit-schakelaar) in de "Run" (Rijden) -stand staat. Wanneer u het voertuig sleept of duwt, zet u de schakelaar in de "Tow" (Slepen) -stand, Fig. 19.

Het duwen of slepen van het voertuig in de "Run" (Rijden) -stand zal de motor en de elektrische componenten van de kar verbranden. Dit is een aanzienlijk brandgevaar.

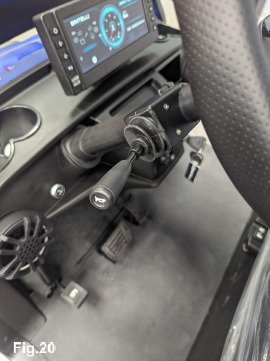

Combinatieschakelaar

Fig. 20

• Knipperlichten
  • Duw omhoog om het rechterknipperlicht in te schakelen.
  • Duw omlaag om het linkerknipperlicht in te schakelen.
• Koplampen
  • Dimlicht
    • Trek één keer naar u toe om de dimlichten in te schakelen.
  • Grootlicht
    • Trek een tweede keer naar u toe om de grootlichten in te schakelen.
• Claxon
  • Duw naar binnen om de claxon te activeren.

Veilige bedieningsinstructies

Onze voertuigen zijn ontworpen voor eenvoudige bediening. Zorg er echter voor dat u de volgende veilige bedieningsinstructies in acht neemt. Zoals bij elk nieuw voertuig, moet u zich altijd vertrouwd maken met de bedieningselementen. Voer ook controles uit op de batterij, banden (aanbevolen bandenspanning is 30 psi), carrosserie/chassis, remmen, parkeerrem en besturing voordat u het voertuig bedient.

Zorg er altijd voor dat de sleutel is verwijderd voordat u een van de bovenstaande controles uitvoert.

• Alleen bevoegde personen mogen dit voertuig besturen, en alleen vanaf de bestuurderszijde.
• Rijd niet met dit voertuig op openbare wegen voordat het is geregistreerd en het kenteken is bevestigd.
• Rijd alleen met dit voertuig waar dit wettelijk of volgens lokale voorschriften is toegestaan.
• Overbelast het voertuig niet, anders kan de motor beschadigd raken of verliest het voertuig de controle, waardoor de bestuurder en passagiers in gevaar komen.
• Bedien het voertuig niet onder invloed van alcohol of drugs.
• Probeer geen hellingen/hellingen te beklimmen die de hellingscapaciteit overschrijden.
• Haal geen andere voertuigen in op kruispunten, blinde gebieden of andere gevaarlijke situaties.
• Schakel ALTIJD de parkeerrem in wanneer u uit uw voertuig stapt.

Opslag en opladen

Als het voertuig voor langere tijd moet worden opgeslagen, voer dan de volgende handelingen uit:

• Laad het accusysteem volledig op
• Zet de schakelaar "Slepen/Rijden" in de stand "Slepen"
• Schakel de accuvoeding uit met de rode knop op het BMS van de accu.
• Verwijder de sleutel en bewaar deze op een veilige plaats
• Zorg ervoor dat de bandenspanning is ingesteld op 2,1 bar
• Reinig de carrosserie, de stoelen, de accubak en het chassis
• Als u het voertuig buiten opslaat, dek het dan af met een beschermhoes
• Controleer en laad de accu minstens om de paar maanden op, omdat de accu na verloop van tijd vanzelf leegloopt.
• Controleer de accukabels op corrosie.
• Bewaar de accu in een goed geventileerde ruimte met temperaturen tussen 5 °C en 40 °C

Onderhoud

Wees voorzichtig bij het uitvoeren van onderhoud, service of het installeren van accessoires. Alleen opgeleide technici mogen het voertuig en/of het batterijlaadsysteem onderhouden of repareren. Iedereen die zelfs eenvoudige reparaties of onderhoudswerkzaamheden uitvoert, moet kennis en ervaring hebben op het gebied van elektrische en mechanische reparaties.

Voordat u de accu's loskoppelt of aansluit, moet de schakelaar Slepen/Rijden in de stand "Slepen" staan. Het niet naleven van deze waarschuwing kan leiden tot defecten aan de accu, wat kan leiden tot ernstig persoonlijk letsel.

• Draag bij het onderhouden van het voertuig of de accu's geen loszittende kleding of geleidende sieraden zoals ringen, horloges en armbanden.
• Geïsoleerd gereedschap moet worden gebruikt bij het werken in de buurt van de accu of stroomaansluitingen om te voorkomen dat de wagen kortsluiting maakt.
• Voordat u onder de wagen werkt, moet u ervoor zorgen dat de parkeerrem is ingeschakeld, dat de wagen in de stand "Slepen" staat en dat de sleutel uit het contactslot is verwijderd.
• Zorg ervoor dat alle borden, waarschuwingen en instructies van de fabrikant duidelijk en onbeschadigd blijven.

Accubediening

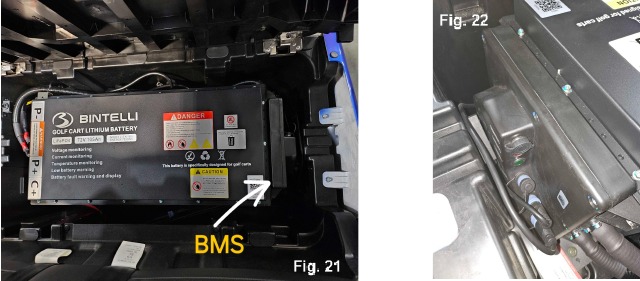

De aan/uit-knop van de accu bevindt zich op de Battery Management System module (BMS), Fig. 21. Bij modellen met 4 zitplaatsen die zijn uitgerust met een 105ah-accu, bevindt de BMS zich aan de passagierszijde van de accu. Om de accu in te schakelen, drukt u op de rode "aan/uit"-knop, Fig. 22. In de aan-stand is de knop verzonken. Na het indrukken van de rode "aan/uit"-knop houdt u de groene "start"-knop enkele seconden ingedrukt. De accu levert nu stroom aan het voertuig. Om de accu uit te schakelen, drukt u nogmaals op de rode "aan/uit"-knop. In de uit-stand is de knop niet langer verzonken.

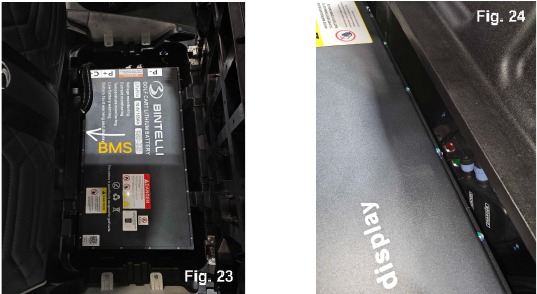

Het model met 6 zitplaatsen is uitgerust met een 165ah-accu, de BMS bevindt zich in het accuvak onder de rugleuning van de stoel in de accuvakrij van stoelen, Fig. 23. Om de accu in te schakelen, drukt u op de rode "aan/uit"-knop, Fig. 24. In de aan-stand is de knop verzonken. Na het indrukken van de rode "aan/uit"-knop houdt u de groene "start"-knop enkele seconden ingedrukt. De accu levert nu stroom aan het voertuig. Om de accu uit te schakelen, drukt u nogmaals op de rode "aan/uit"-knop. In de uit-stand is de knop niet langer verzonken.

Volledig vermogen en bereik van de accu is beschikbaar na 5-7 volledige accucycli
Als uw Nexus gedurende een periode van 7 dagen of langer niet wordt gebruikt, schakel dan de accu na gebruik uit.

Voordat u onderhoud aan de accu's uitvoert, is het essentieel om alle stroom naar het voertuig uit te schakelen. Om de stroomtoevoer uit te schakelen, moet u ervoor zorgen dat de wagen in de parkeerstand staat, de Tow/Run-schakelaar op "Tow" (Slepen) staat en de sleutel uit het contactslot is verwijderd. Zodra dit is voltooid, kan het routineonderhoud beginnen.
Houd vonken en vuur altijd uit de buurt van accu's, inclusief roken.

Reinigen

Accu's kunnen stof, vuil en roet aantrekken. Door ze schoon te houden, kunt u tekenen van problemen opsporen als ze zich voordoen, en problemen vermijden die verband houden met vuil.

Opladen

Om uw Nexus-accu op te laden, moet u er eerst voor zorgen dat het contact in de uit-stand staat. Steek vervolgens de meegeleverde oplaadkabel in de oplaadpoort van de acculader die zich aan de basis van het accuvak bevindt. Zodra de stekker is aangesloten, laadt de acculader de accu automatisch op en schakelt deze uit zodra de laadcyclus is voltooid. Wanneer de stroom is aangesloten op de acculader, toont het scherm van het voertuig korte tijd het huidige batterijpercentage en gaat vervolgens terug naar de stand-by modus. Om dit opnieuw te laten zien, koppelt u de acculader los, wacht u 30 seconden en sluit u hem vervolgens opnieuw aan. Er bevindt zich ook een statuslampje voor de acculader op het dashboard. De onderstaande tabel toont de lichtsequenties, voor meer gedetailleerde informatie verwijzen wij u naar de handleiding van de oplader.

• Sluit de oplader niet aan of ontkoppel deze niet terwijl het contact van het voertuig is ingeschakeld.
• Een speciale stroomkring van 20 ampère is vereist voor het opladen van de accu.
• Als de afstand tot uw stroombron groter is dan de lengte van het meegeleverde laadsnoer, gebruik dan alleen een verlengsnoer van 10 AWG of groter van niet meer dan 7,5 meter.
• Het accusysteem wordt opgeladen, ongeacht of de accu aan of uit staat.

De accu moet elke dag en/of na gebruik van het voertuig worden opgeladen. Lithiumbatterijen hebben geen "geheugen" en mogen niet volledig worden ontladen voordat ze worden opgeladen.

Indicatorbaken
Accu-indicator	Opladen: Groen knipperend licht
	Volledig opgeladen: Groen continu licht
Foutindicatie	Overspanning: Rood Groen Rood
	Oververhitting: Groen Rood
	Uitgang onderspanning: Rood Groen
	AC-afwijking ingang: Rood Groen Rood Groen Rood
	Geïntegreerde fout: Groen Rood Groen

Onderhoud van lithiumaccu's

Raak de aansluiting van de klem niet aan en probeer deze niet vast te zetten voordat de stroom naar het voertuig volledig is uitgeschakeld. Om de stroom uit te schakelen, zet u de Tow/Run-schakelaar op "Tow", verwijdert u de sleutel en zoekt u de aan/uit-knop op de lithiumaccu en zet u deze "uit" (Aan/uit-knop weergegeven in Figuur 3).
De aan/uit-schakelaar op de accu moet UIT staan voordat er interactie plaatsvindt.

Lithiumcontrole:

• Kabels reinigen en ervoor zorgen dat het oppervlak vrij is van vocht en vuil.
• Kabels controleren en aansluitingen op de accu vastzetten.
• Accu's opladen.
• Bewaking van inactiviteit, langdurige opslag en koudere temperaturen.

Hoewel lithiumaccu's niet hetzelfde routineonderhoud vereisen als loodzuuraccu's, wordt het toch sterk aanbevolen om het juiste aanbevolen onderhoud te gebruiken om hun efficiëntie te behouden. Dit omvat de Lithium Checklist en meer gedetailleerde informatie in de gebruikershandleiding.

Het is belangrijk om te weten dat onjuist beheer garanties ongeldig kan maken en verdere problemen met de service van uw voertuig kan veroorzaken.
Neem voor aanvullende vragen en klantenservice contact op met uw plaatselijke dealer of Bintelli-fabrikant.

Checklist voor regelmatig onderhoud

Verantwoordelijkheden van de klant

Accukabels – Draai de accukabels vast volgens de instructies van de accufabrikant die zich op de accu's bevinden. Als u ze niet eenmaal per maand vastdraait, kan dit leiden tot schade aan de accu's. Controleer ALLE accukabels en draai ze vast VOORDAT u het voertuig in gebruik neemt, omdat ze los kunnen raken door turbulentie tijdens het transport.
Stroomkabel oplader – Verwijder het fabricagelabel niet van de stroomkabel, omdat dit de garantie ongeldig maakt. Koppel de oplader altijd los voordat u het voertuig inschakelt.
Opladen – Elke oplader moet een speciale stroomkring hebben met 20 ampère. Het voertuig moet aangesloten blijven als het niet in gebruik is. De oplader laadt alleen bij wanneer dat nodig is met 80%. Onjuist opladen verkort de actieradius.
Verlengsnoeren – We raden het gebruik van een verlengsnoer voor het opladen af. Als u er een gebruikt, moet deze zwaar uitgevoerd zijn (10 AWG), omdat het verlengsnoer bepaalt hoeveel ampère de oplader ontvangt.

Parkeerrem – Alle voertuigen hebben een parkeerrem (hand of voet). Rijden met een ingeschakelde parkeerrem beschadigt de motor en de remsystemen en kan brandgevaar opleveren. Schakel de parkeerrem altijd uit voordat u gaat rijden.

Opslag – Voertuigen mogen NIET 24/7 buiten in de elementen worden achtergelaten. We raden aan om ze afgedekt in een garage op te slaan om de integriteit van de lak en de pasvorm/afwerking van het voertuig te behouden.
Banden – Moeten op de juiste capaciteit worden opgepompt. Controleer bij levering alle wielmoeren en draai ze vast, omdat ze los kunnen raken door turbulentie tijdens het transport. Controleer bovendien de wielmoeren eenmaal per maand.
Tow-schakelaar – Moet naar "Run" (Rijden) en niet naar "Tow" (Slepen) wijzen om te werken. Moet in de "Tow"-stand (Slepen) staan bij het slepen.

Veiligheidsverklaringen

Let goed op de verklaringen die zijn gemarkeerd als "Waarschuwing", "Gevaar" en "Voorzichtig". Als een bedienings- of veiligheidswaarschuwingsbord op het voertuig beschadigd, losgelaten of vervaagd is, moet het onmiddellijk worden vervangen om schade aan eigendommen, persoonlijk letsel of de dood te voorkomen.

Dit voertuig is beperkt tot een bepaald aantal passagiers (inclusief de bestuurder). Het aantal passagiers is afhankelijk van het specifieke model, d.w.z. 2PR, 4PF, 4PR en 6PR.

Het niet naleven van alle veiligheidswaarschuwingen kan lichamelijk letsel veroorzaken aan de bestuurder van het voertuig en/of de passagiers.

• Houd het hele lichaam in het voertuig terwijl het in beweging is.
• Rijd niet onder invloed van drugs of alcohol.
• Zorg ervoor dat alle passagiers veilig zitten voordat u gaat rijden.
• Schakel de parkeerrem in wanneer de wagen geparkeerd staat of onbeheerd is

De accu's in uw voertuig kunnen grote hoeveelheden vermogen leveren die letsel en zelfs de dood kunnen veroorzaken. Rook voor uw veiligheid nooit in de buurt van het voertuig. Het moet uit de buurt van vonken of vuur worden bewaard. Gebruik alleen de juiste oplader voor uw voertuig. Draag bij het werken aan of in de buurt van de accu altijd een veiligheidsbril, beschermende kleding en handschoenen.

Het product bedienen

Neem contact op met uw plaatselijke DMV voor regels en voorschriften met betrekking tot wie het voertuig legaal mag bedienen. Zet de Tow/Run-schakelaar in de "Run" (Rijden) stand. Zorg ervoor dat de Forward/Reverse-schakelaar (Vooruit/Achteruit) in de neutrale stand staat voordat u het contact in de stand "On" (Aan) zet. Vergeet niet de parkeerrem los te zetten. Zodra de schakelaar op "On" (Aan) staat, zet u de Forward/Reverse-schakelaar (Vooruit/Achteruit) in de juiste stand.

Schakel NIET van vooruit naar achteruit of omgekeerd terwijl het voertuig in beweging is.

Let op: uw voertuig heeft regeneratief remmen en begint te vertragen wanneer het gaspedaal niet wordt ingedrukt.

Wees voorzichtig in gebieden zoals:

• Steile hellingen
• Scherpe bochten
• Dode hoeken
• Natte of ijzige grond

• Houd uw hele lichaam in het voertuig, blijf zitten en houd u vast terwijl het voertuig in beweging is.
• Start het voertuig niet voordat alle inzittenden veilig zitten en de veiligheidsgordels vastzitten
• Start het voertuig niet voordat de stroom is losgekoppeld.
• Houd uw handen aan het stuur en uw ogen op de weg waar u naartoe gaat.
• Rijd altijd langzaam achteruit en let goed op de achterkant.
• Vermijd het plotseling starten of stoppen van het voertuig.
• Vermijd het te scherp draaien van het stuur bij hoge snelheid.
• Rijd altijd langzaam omhoog of omlaag op een helling.
• Breng geen wijzigingen of toevoegingen aan die de capaciteit of veiligheid van het voertuig kunnen beïnvloeden.

Kinderen mogen niet in het voertuig spelen. Kinderen moeten tussen of naast een volwassene zitten en door hen worden beschermd wanneer het voertuig in beweging is.
