Cord One Handleiding

Inleiding

Productintroductie

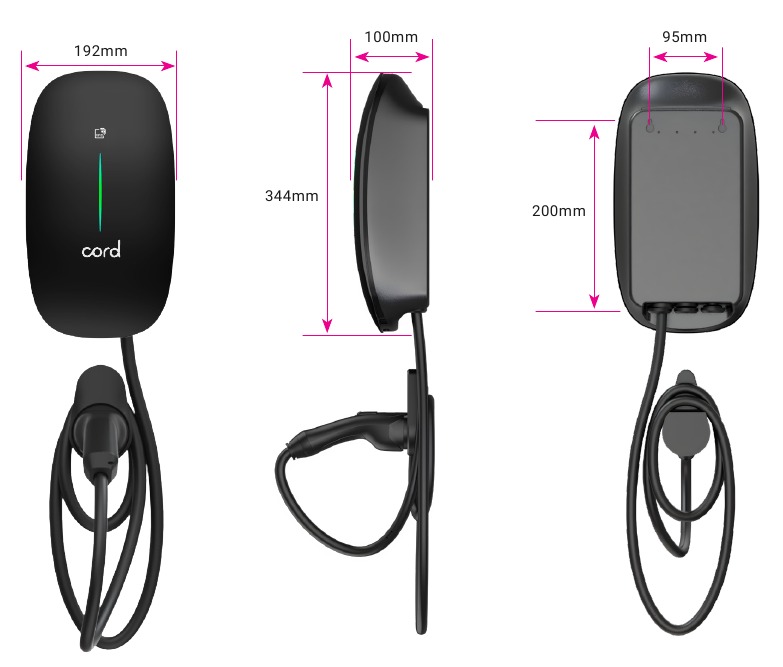

Externe structuur

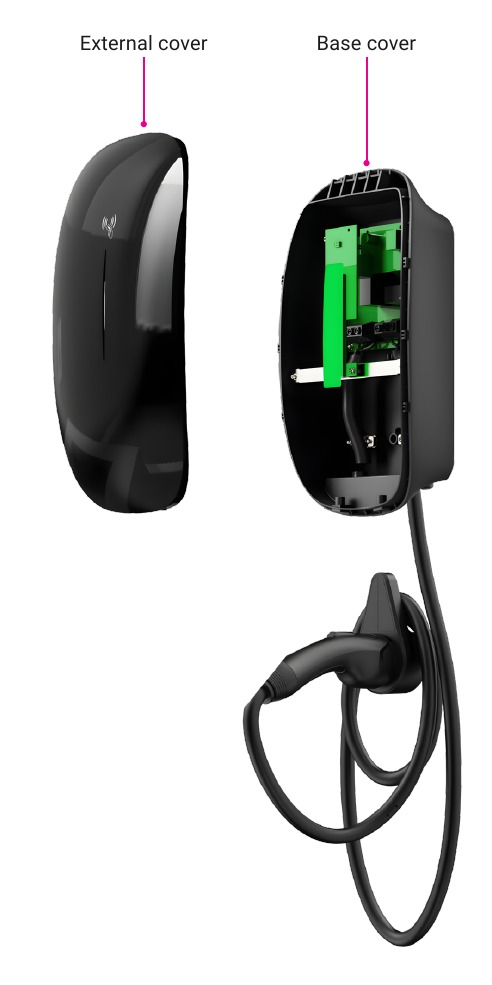

Intern aanzicht laadpunt

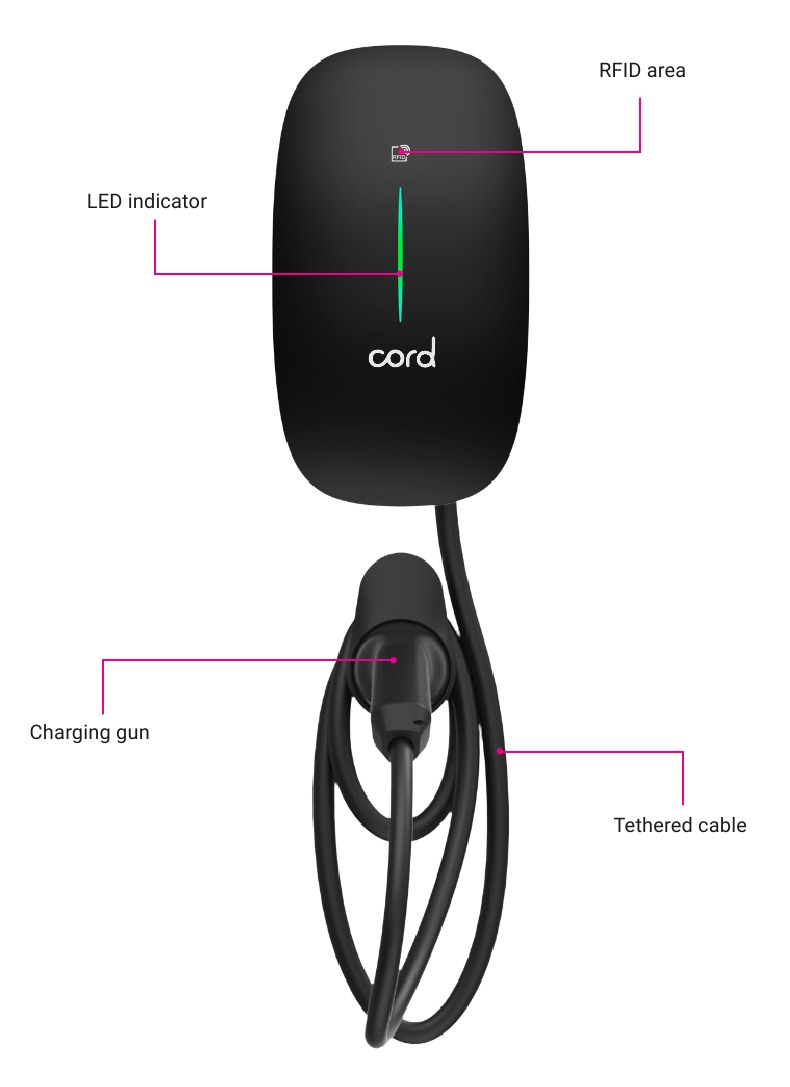

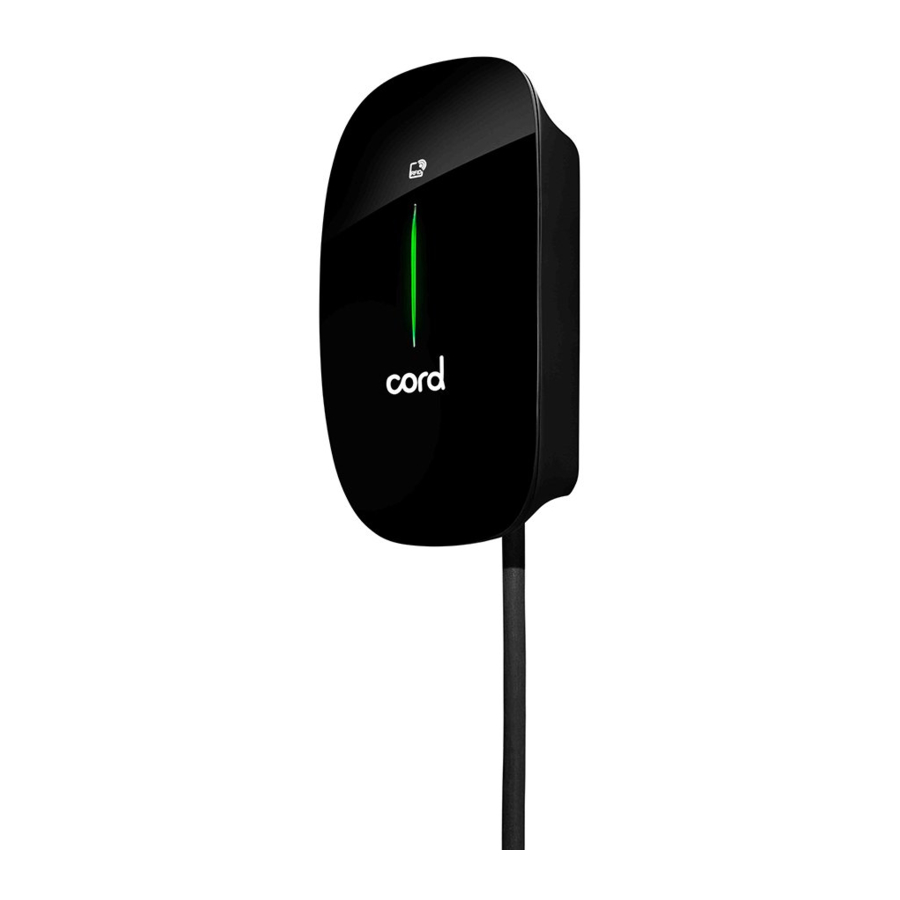

Visueel overzicht laadpunt

Inhoud van de verpakking

Geïsoleerde klem (x5) voor enkelfasig	M4x32 schroef (x8)	Ф 6 muurpluggen (x8)
RFID-activeringskaart (x2)	Wriktool (x1)	Kabelhouder
Gebruikershandleiding (x1)	M4 inbussleutel (x1)	Sjabloon montagepositie (x1)
Beugel (x1)	Rubberen gat afsluitdop (x1)	M4x12 schroef (x2)
CT-klem (x1)	Compacte draadconnector (x1)	Verlengkabel (x1)
Extra CT-klemstekker (x1)

Gebruiksaanwijzing

Installatievoorbereiding

Benodigde gereedschappen

Naam gereedschap	Foto	Functie
Multimeter		Test elektrische verbinding en elektrische parameter
Kruiskopschroevendraaier		Schroef aandraaien
Elektrische boormachine		Boren van montagegaten
Diagonale tang		Kabel knippen

Kabels & materialen

Het gebruik van verlengsnoeren, adapters en converteradapters is ten strengste verboden.

Installatieproces

Installatie-instructie

• Elektrische apparaten mogen alleen worden geïnstalleerd, bediend en onderhouden door gekwalificeerde technici. De fabrikant aanvaardt geen verantwoordelijkheid voor problemen die voortvloeien uit installatie door een niet-gekwalificeerd persoon. Een gekwalificeerde technicus is een elektricien met gecertificeerde vaardigheden en kennis met betrekking tot de constructie, installatie en bediening van dit type elektrisch apparaat en die een veiligheidstraining heeft gevolgd om de betrokken gevaren te herkennen en te vermijden.
• Alle toepasselijke lokale, regionale en nationale voorschriften moeten worden toegepast bij het installeren, repareren en onderhouden van dit apparaat.
• Het laadpunt is uitgerust met een 6mA DC-lekstroombeveiligingsfunctie die een geautomatiseerde test uitvoert voor de 6mA DC.
• Een Type A RCBO met aardlekbeveiliging van 30mA en 40A stroomsterkte moet afzonderlijk in de consumenteneenheid worden geïnstalleerd door de installateur.
• Het laadpunt is uitgerust met PEN-foutbeveiliging en een automatisch ontkoppelingssysteem dat voldoet aan de eisen van BS7671:2018 Amendement 2:2022 722.411.4.1 (iv) de 18e editie van de IET-bedradingsvoorschriften.
• Als de spanning gedurende 5 seconden constant onder 207 Volt of boven 253 Volt blijft, kan dit duiden op een PEN-fout. Als een dergelijke situatie zich voordoet, zorgt dit apparaat voor veiligheid door het voertuig los te koppelen van zowel de stroomvoerende geleiders van de voeding als de beschermende aarde om elektrische schokken te voorkomen.
• Dit impliceert dat het laadpunt kan worden geïnstalleerd zonder dat een extra aardelektrode nodig is. Als de klant of de lokale voorschriften echter vereisen dat er een aardelektrode wordt geïnstalleerd (bijvoorbeeld als onderdeel van een geaard systeem), dan moet deze worden aangesloten op de daarvoor bestemde aansluiting in de lader.

Controles voorafgaand aan de installatie

• Zorg ervoor dat de installatieplaats geschikt is voor de technische specificaties van het laadpunt en dat er geen ongecontroleerd gevaar ontstaat door de installatie van dit apparaat.
• Zorg ervoor dat de locatie van het laadpunt goede operationele toegang biedt voor normaal gebruik, reparatie en onderhoud.
• De AC-ingangscomponenten voor de voeding ter plaatse moeten correct zijn uitgerust met de vereiste beveiligingsapparaten voorafgaand aan de installatie van het laadpunt volgens lokale, regionale en nationale voorschriften.
• Zorg ervoor dat de locatie van het laadpunt een goede netwerkverbinding heeft
  • Dit laadpunt ondersteunt alleen 2.4GHz-netwerk. Wi-Fi-signaalsterkte tussen -50dBm en -60dBm wordt als goed beschouwd.
  • Een 2.4GHz Wi-Fi-extender kan nodig zijn als de signaalsterkte lager is dan -60dBm tot -80dBm.
  • De Wi-Fi-signaalsterkte kan worden gecontroleerd met een smartphone op het installatiepunt met behulp van een geschikte mobiele applicatie voor Wi-Fi-snelheidstests.
  • Zorg ervoor dat de simkaart correct is geplaatst en dat de 4G APN-instellingen in de laderparameters correct zijn. Het 4G-netwerk kan alleen werken bij voldoende mobiel signaal.

Installatiedetails

Montage

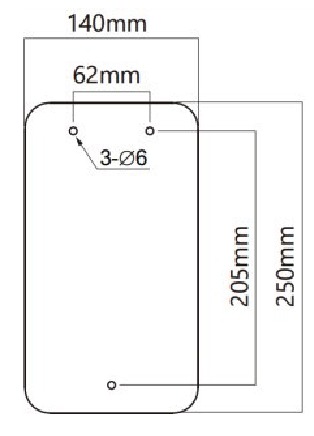

1. Gebruik de montagesjabloon, boor 3 x Ф 6*35 mm gaten in de muur en plaats de pluggen.

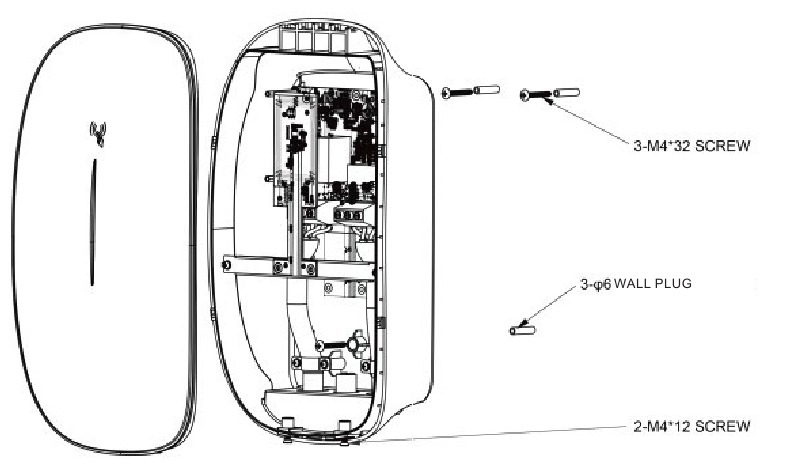

2. Draai de 2 x M4*32mm zelftappende schroeven in de pluggen, en laat een ruimte van 5 mm tussen de schroefkop en de muur.
3. Open de voorkant van de lader, hang het laadpunt aan de 2 x M4*32 mm schroeven en zet het vast aan de muur door een derde M4 schroef aan de onderkant van het laadpunt te plaatsen.
4. Zet de middelste vergrendelingsschroef aan de basis vast en verzegel deze met de meegeleverde dop.
5. Installeer de stroomtoevoerkabels zoals vereist.
6. Sluit de voorkant en vergrendel de twee schroeven met binnenzeskant aan de onderkant met een inbussleutel.


Elektrische bedrading

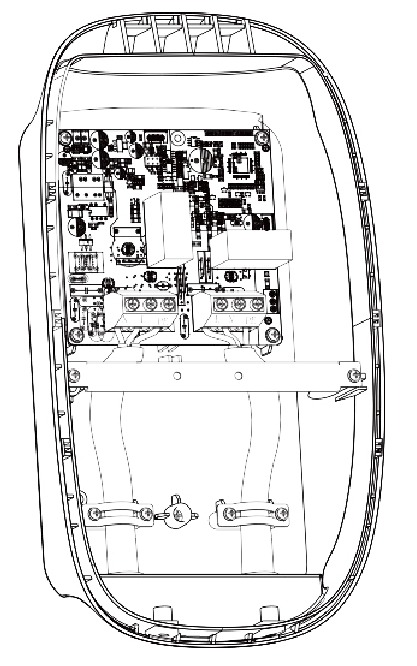

Overzicht van de interne structuur

AC-bedrading

1. Verwijder een lengte van 40 mm van de kabelmantel en strip de draadisolatie tot een lengte van 8~15 mm.

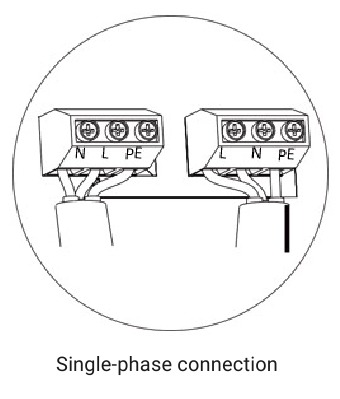

2. Krimp de aansluitingen zoals weergegeven in de onderstaande afbeelding.

3. Onderscheid PE, N, L en steek de draad in de bijbehorende draadsleuf. Zorg ervoor dat de lijn- en neutrale kabel correct zijn geïnstalleerd zonder overbuiging.
   Overmatige kabelbuiging kan de verbinding na verloop van tijd losmaken en een ernstige storing veroorzaken.


De voorkant verwijderen (alleen voor onderhoud)

1. Verwijder de twee schroeven aan de onderkant.

2. Gebruik het wrikgereedschap uit de fittingenverpakking om de voorkant te verwijderen. Pas toe op de 3 punten die in deze afbeelding zijn gemarkeerd om de voorkant van de opladerbehuizing los te trekken.

3. Aan de andere kant van de lader kunt u de voorkant losmaken.

4. Verwijder de voorkant voorzichtig en plaats deze veilig.


Veiligheidscontroles bij het inschakelen

Controleer/hercontroleer de volgende punten vóór de eerste keer inschakelen:

• De locatie van het laadpunt maakt een goede operationele toegang tot het normale gebruik, reparatie en onderhoud mogelijk.
• De AC-ingangscomponenten in de voeding op de installatielocatie zijn correct uitgerust met de vereiste elektrische en mechanische beveiligingscomponenten vóór de installatie van het laadpunt.
• Zorg ervoor dat er geen zichtbare schade is aan de elektrische kabel en het apparaat.
• Controleer of het laadpunt correct is geïnstalleerd, volgens de instructies in deze handleiding.

Installatietests en configuraties

Load balance configuratie

Deze configuratie is van toepassing op een enkel laadpunt met residentiële belasting.
Dit balanceert het energieverbruik en past het laadvermogen aan uw elektrische auto aan in reactie op veranderingen in de elektriciteitsbelasting.

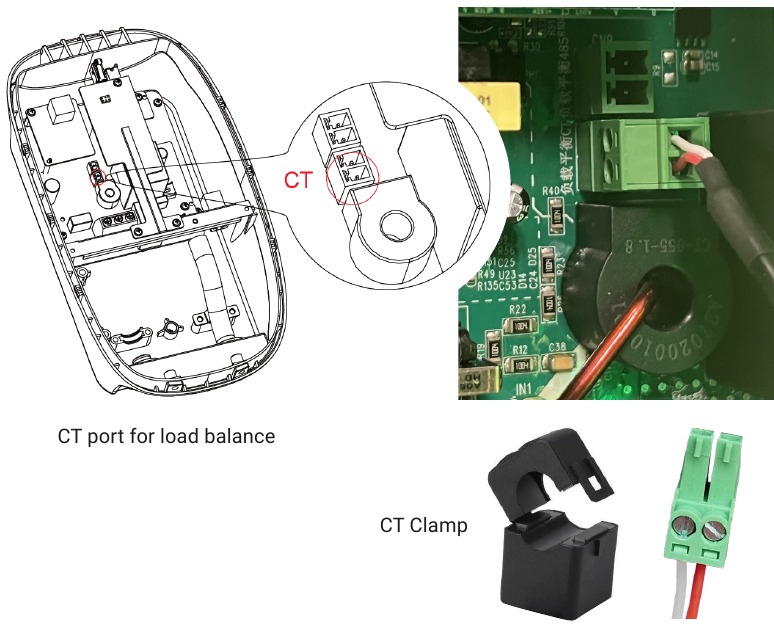

1. CT-klem aansluiting
   • Schakel de lader uit voor de CT-klem aansluiting.
   • Sluit de CT-connector aan op de CT-poort van het laadpunt zoals weergegeven in de afbeelding.
   • Klem de CT aan dezelfde fase van de verbruikseenheid waarop de lader is aangesloten. Zorg ervoor dat deze stap pas wordt uitgevoerd nadat de CT-connector is aangesloten op het laadpunt om elektrische gevaren te voorkomen.
   • Zorg ervoor dat de CT-klem stevig is aangesloten met de juiste polariteit. Raadpleeg de afbeelding hieronder.

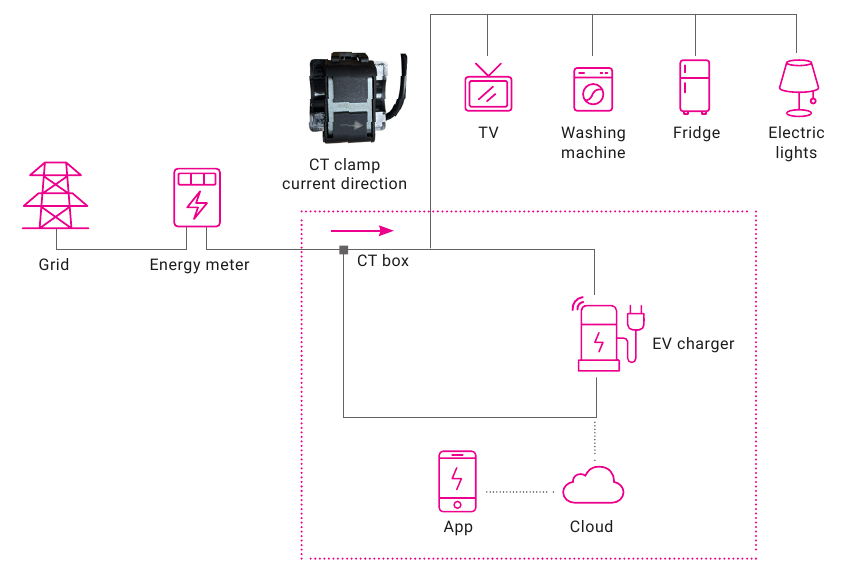

2. Aansluitschema load balancing


3. Vliegtuigmodus
   Zet uw smartphone in de vliegtuigmodus.

4. Stroom herstarten


• Start de stroom van het Cord laadpunt opnieuw op en zorg ervoor dat het indicatielampje groen knippert.
• Houd er rekening mee dat de netwerkconfiguratie alleen toegankelijk is gedurende 15 minuten na het opnieuw opstarten van de stroom.

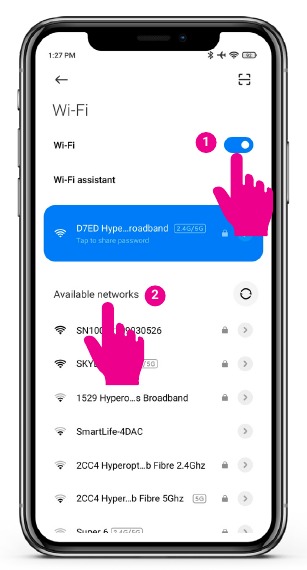

5. Laadpunt Wi-Fi

   • Schakel de Wi-Fi van uw smartphone in.
   • Zoek na een minuut naar de laadpunt-hotspot die begint met "SN100...".

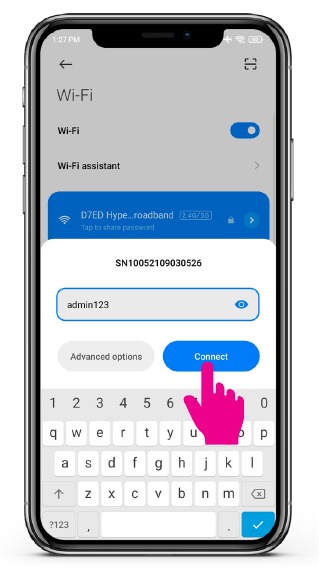

6. Voer het Wi-Fi wachtwoord van het laadpunt in

   • Voer "admin123" in als wachtwoord.
   • Klik op verbinden.

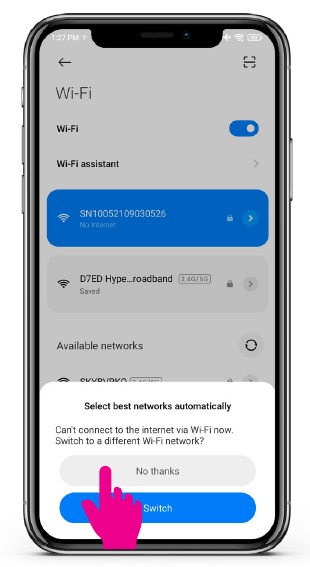

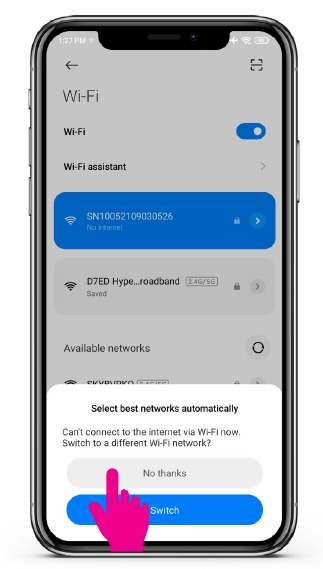

7. Automatische netwerkwissel
   Weiger de automatische Wi-Fi-netwerkwissel wanneer het bericht verschijnt. De smartphone kan met het laadpunt communiceren zonder internetverbinding.

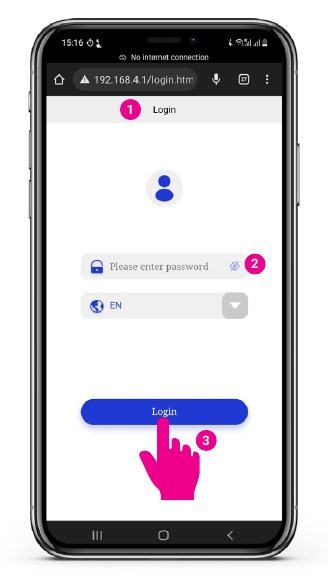

8. Inloggegevens

   • Open een webbrowser op uw smartphone.
   • Ga naar 192.168.4.1 om de netwerkconfiguratiepagina te openen.
   • Voer de viercijferige netwerk pincode in.
   • Tik op 'Login' (Inloggen).

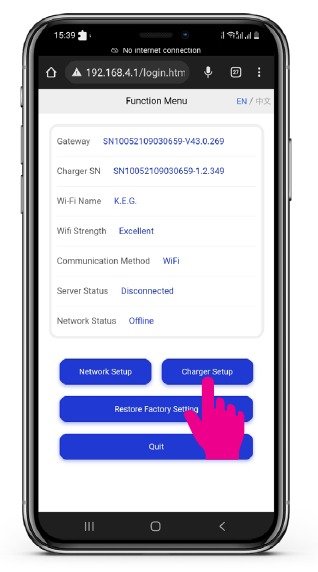

9. Laderinstellingen

   • Log in op de lader Wi-Fi met het unieke wachtwoord.
   • Klik op 'Charger Setup' (Lader instellen) om de belasting te wijzigen. De lader moet zoals hierboven op de EVSE-adapter zijn aangesloten.
   • Klik op 'Load balance' (Load balance).

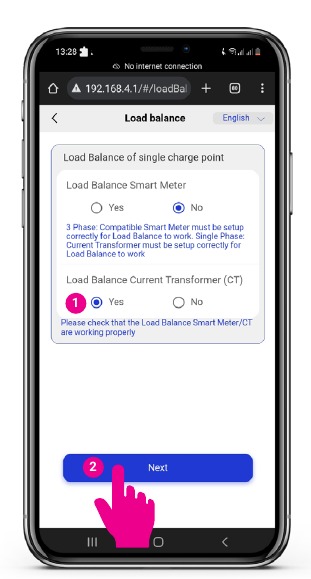

10. Load balance stroomtransformator (CT)

    • Selecteer 'Yes' (Ja) bij de optie Load Balance Current Transformer.
    • Klik op 'Next' (Volgende).

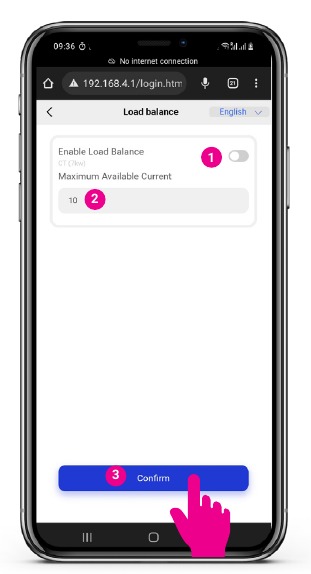

11. Load balance in-/uitschakelen

    • Schakel 'Enable Load Balance' (Load balance inschakelen) IN indien nodig voor het huis/de locatie.
    • Voer de maximale stroomcapaciteit van de consumentenbelasting in.
    • Klik op 'Confirm' (Bevestigen).

RCD test setup (aanbevolen stap)

Door de RCD te testen, kan de gebruiker ervoor zorgen dat deze goed werkt en bescherming biedt tegen schokken in geval van een elektrisch ongeluk.
Deze test mag alleen worden uitgevoerd door een gekwalificeerde technicus.

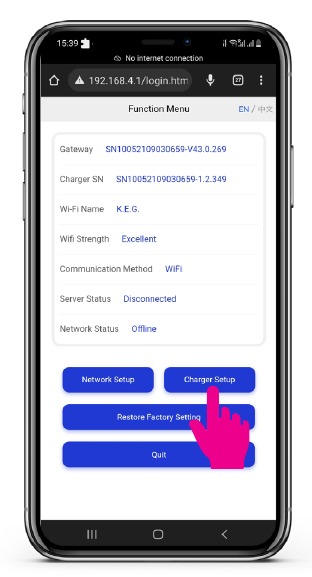

1. Inloggen op de lader AP pagina

   • Raadpleeg (Stappen 1-6).
   • Ga naar 'Charger Setup' (Lader instellen).

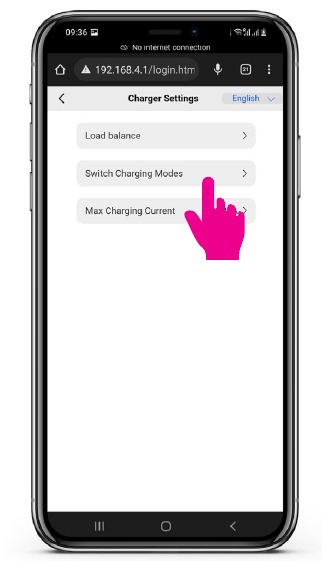

2. Laadmodi selecteren
   Tik op 'Switch Charging Modes' (Laadmodi wisselen).

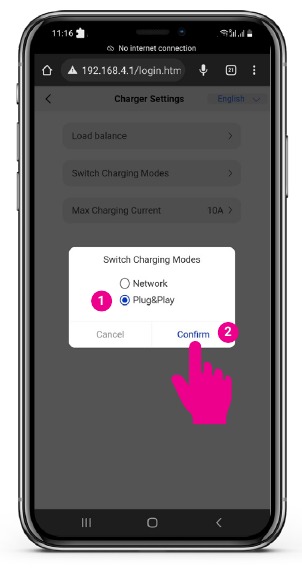

3. Plug and play modus optie
   Deze modus stelt de gebruiker in staat om de auto op te laden zonder autorisatie.
   De auto wordt direct opgeladen nadat de lader op de auto is aangesloten.

   • Selecteer de modus 'Plug and Play' (Plug en play).
   • Bevestigen.
   • De lader zal opnieuw opstarten na het wisselen van de modi.

Het testen van de RCD moet worden uitgevoerd in de plug-and-play-modus en mag alleen worden uitgevoerd door een gekwalificeerde technicus.
Nadat u alle teststappen (Stappen 1-5) hebt voltooid, wijzigt u deze in de 'Network' (Netwerk) modus.

4. Test setup
   • Sluit de EVSE-adapter aan op de lader.
   • Sluit de 3-pins stekker van de installatietester aan op de EVSE-adapter.
   • Een installatietester kan worden gebruikt om de RCD te testen.
   • Wijzig de CP-status van de EVSE-adapter van 'A' naar 'C' om het opladen te starten.
   • Test de RCD met een installatietester.

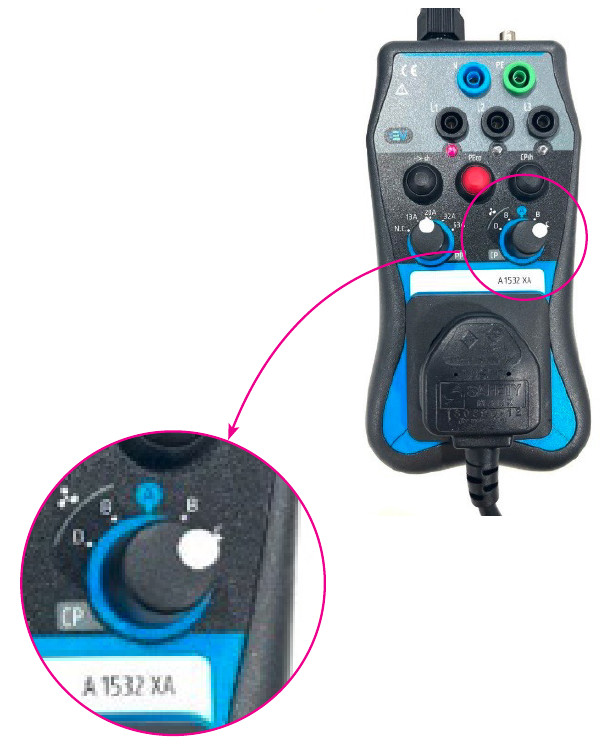

5. EVSE adapter setup


• De lader is uitgeschakeld wanneer de CP-status van de EVSE-adapter in de 'A'-positie staat.
• Wijzig de CP-status in 'C' om het opladen te starten. De rode LED van L1 in de EVSE-adapter zal oplichten wanneer deze in de laadstatus is.
• Wijzig de CP-status in 'A' om het opladen uit te schakelen.

Maximale laadstroom instelling (optioneel)

Deze configuratie is van toepassing op een enkel laadpunt met residentiële belasting.
Dit balanceert het energieverbruik en past het laadvermogen aan uw elektrische auto aan in reactie op veranderingen in de elektriciteitsbelasting.

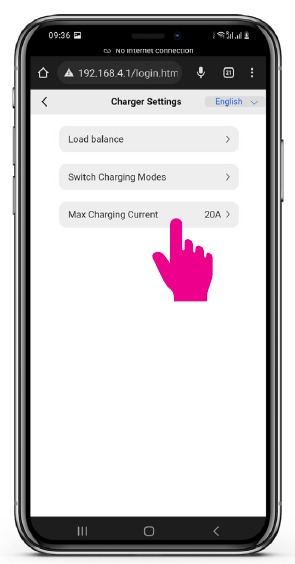

1. Voer de maximale laadstroom details in

   • Nadat u bent ingelogd op de lader webpagina, tikt u op 'Charger setup' (Lader instellen) (Stap 1).
   • Tik op 'Max Charging Current' (Maximale laadstroom).

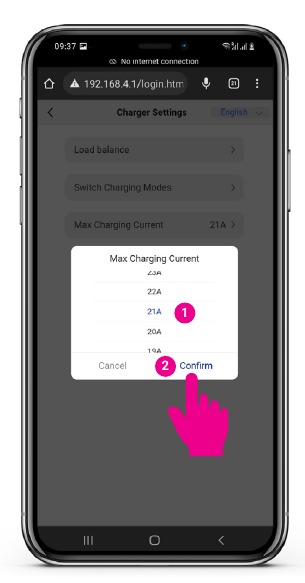

2. Selecteer de maximale laadstroom

   • Scroll omhoog/omlaag om de gewenste stroom te selecteren.
   • Tik na het selecteren op 'Confirm' (Bevestigen).
   • Start de lader na 5 seconden handmatig opnieuw op.

4G Modus configuratie (optioneel)

De installateur moet ervoor zorgen dat de simkaart APN al door de lader is gedetecteerd als u kiest voor een 4G verbinding.

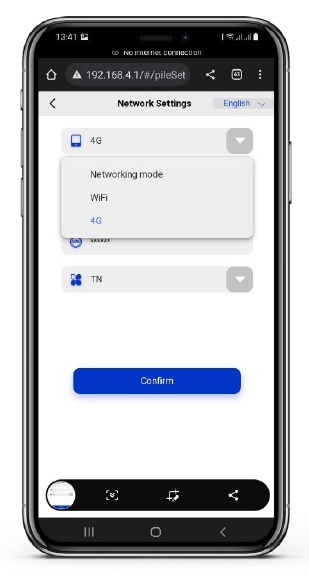

1. Inloggen op de AP pagina

   • Raadpleeg het gedeelte en volg de stappen 1-6.
   • Ga naar Netwerkinstellingen.
   • Selecteer de 4G-modus in het vervolgkeuzemenu.

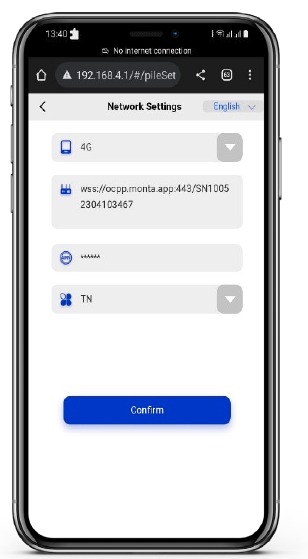

2. De SIM APN instellingen controleren

   • De SIM APN informatie moet al zijn ingevuld omdat de lader deze automatisch detecteert.
   • Als de APN informatie niet automatisch wordt gedetecteerd, vul dan de APN details handmatig in.

Netwerkconfiguratie en instelling van de Monta-app

De volgende stap voor netwerkconfiguratie is van toepassing op een Monta-klaar Cord-product met een Wi-Fi-verbinding.

1. Vliegtuigmodus
   Zet je smartphone in de vliegtuigmodus.

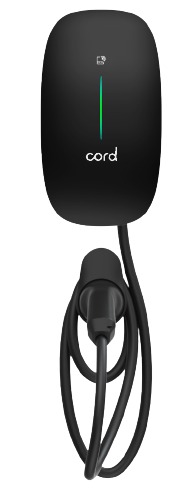

2. Opnieuw opstarten

   • Start het Cord-laadpunt opnieuw op en zorg ervoor dat het indicatielampje groen knippert.
   • Houd er rekening mee dat de netwerkconfiguratie-instelling slechts 15 minuten toegankelijk is na het opnieuw opstarten.

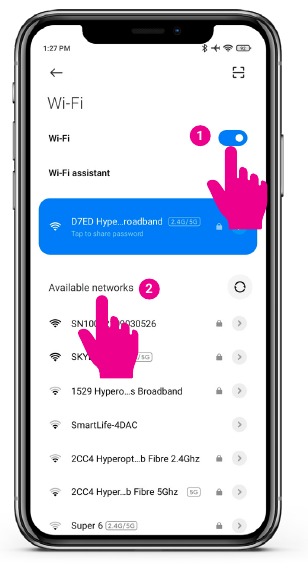

3. Wi-Fi-laadpunt

   • Zet je smartphone Wi-Fi aan.
   • Zoek na een minuut de hotspot van het laadpunt die begint met "SN100..."

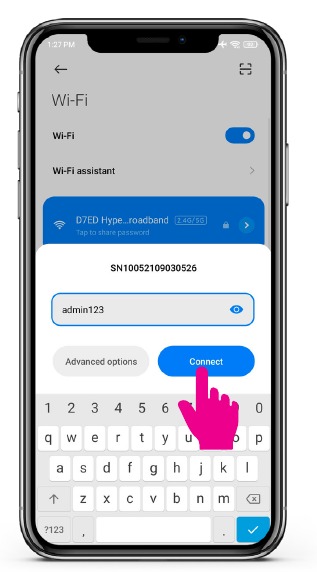

4. Wi-Fi-wachtwoord laadpunt invoeren

   • Voer "admin123" in als wachtwoord.
   • Klik op 'Connect' (Verbinden).
5. Automatische netwerkwissel
   Weiger de automatische Wi-Fi-netwerkwissel wanneer het bericht verschijnt. De smartphone kan communiceren met het laadpunt zonder internetverbinding.

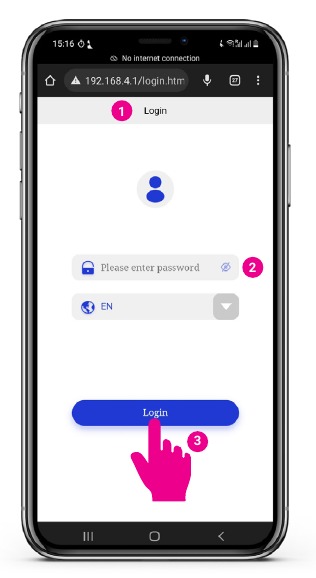

6. Open de pagina voor netwerkconfiguratie

   • Open de webbrowser op je smartphone die verbonden zou moeten zijn met de Wi-Fi van de oplader.
   • Ga naar 192.168.4.1 om de pagina voor netwerkconfiguratie te openen.
   • Voer de 4-cijferige netwerkpincode in. De netwerkpincode staat op de afdekking van het laadpunt. Noteer de pincode en verwijder de pincode-sticker van het laadpunt.
   • Tik op 'Login' (Inloggen).
   • Als de webpagina niet toegankelijk is, start je het laadpunt opnieuw op en begin je opnieuw bij stap 6.

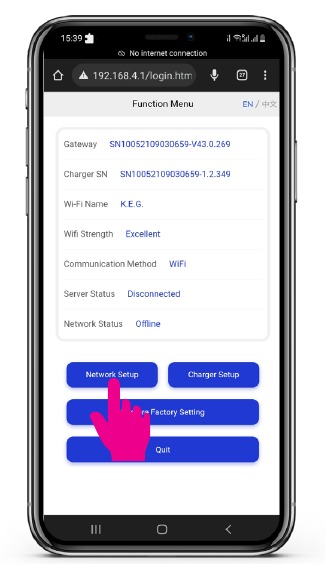

7. Netwerk instellen
   Nadat je bent ingelogd op het functiemenu, klik je op 'Network setup' (Netwerk instellen).

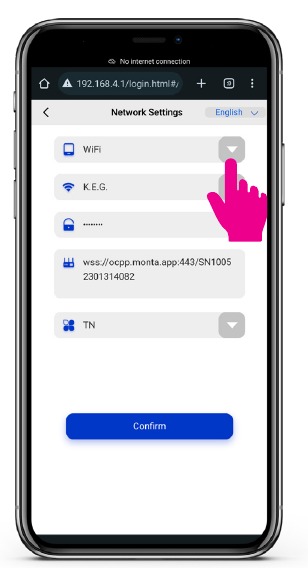

8. Selecteer de gewenste netwerkmodus - Wi-Fi of 4G

   • Voor Wi-Fi.
   • Tik op het vervolgkeuzemenu Networking mode (Netwerkmodus) en selecteer 'Wi-Fi'.
   • Tik op 'Confirm' (Bevestigen).
   • Ga naar stap 11.
9. 4G-modus (optioneel)
   Voor 4G-modus.

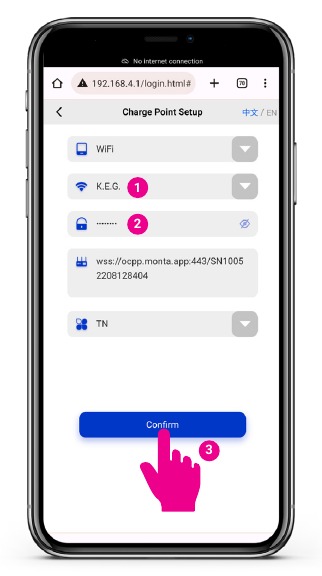

10. Wi-Fi-gegevens invoeren

    • Tik op het vervolgkeuzemenu Wi-Fi om het 2,4 GHz Wi-Fi-netwerk te selecteren.
    • Voer het Wi-Fi-wachtwoord in.
    • Klik op 'Confirm' (Bevestigen).
    • Er verschijnt een bevestigingsbericht en het laadpunt start het netwerk opnieuw.

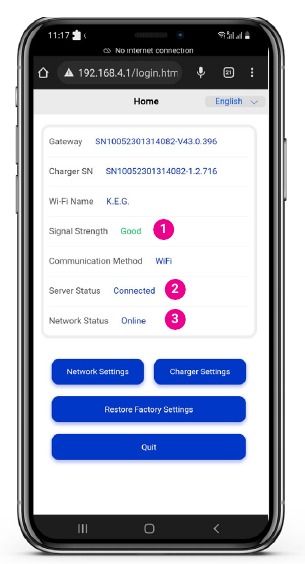

11. Netwerkconnectiviteit verifiëren

    • Om het netwerk te verifiëren, -
    • Controleer of de Wi-Fi-sterkte 'Good' (Goed) of 'Excellent' (Uitstekend) is.
    • Als de Wi-Fi-sterkte 'Poor' (Slecht) is, schakel dan over naar een ander netwerk of gebruik een Wi-Fi-versterker.
    • Controleer of de 'Server Status' (Serverstatus) verbonden is.
    • Controleer of de 'Network Status' (Netwerkstatus) online is.
    • Als je problemen ondervindt met het verbinden met Wi-Fi, schakel dan over naar de 4G-modus. Raadpleeg sectie 11.4 voor de 4G-configuratie.

Instelling van de Monta-app

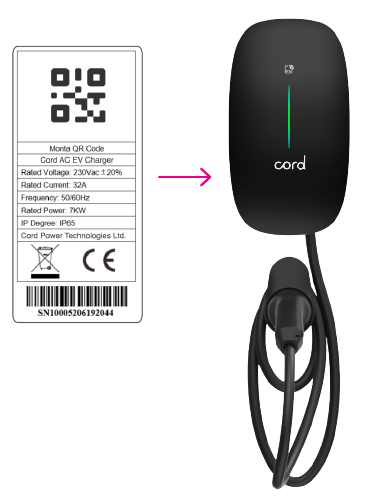

1. Download de Monta-app
   Scan de onderstaande QR-code en volg de link of zoek naar 'Monta EV Charging' in de AppStore of Google Play.

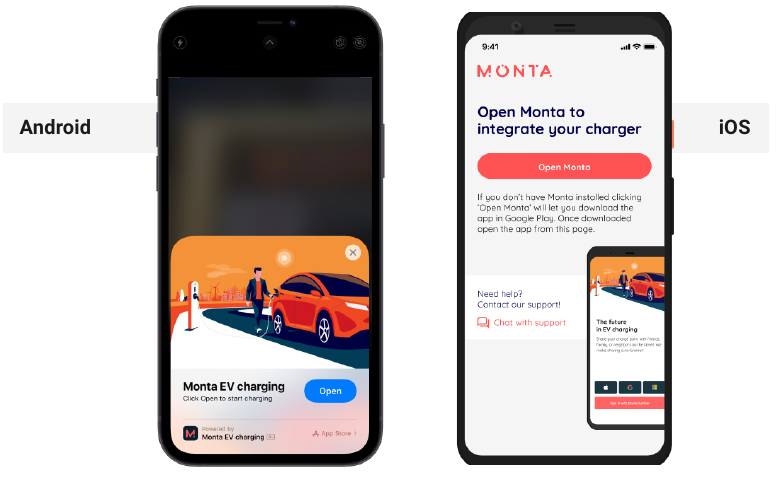

2. Scan de QR-code op je laadpunt
   Nadat je de app hebt gedownload, scan je de Monta QR-code aan de zijkant van je Cord-oplader met je QR-scanner of Google Play.

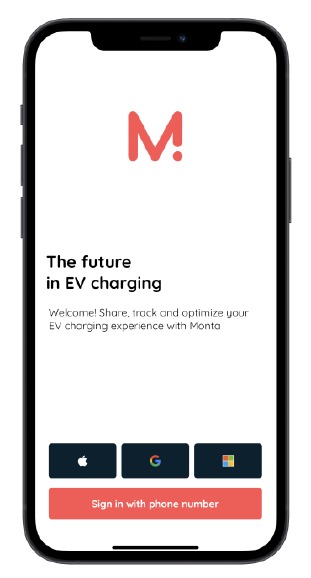

3. Open de Monta-app
   Volg de link om de app te openen.

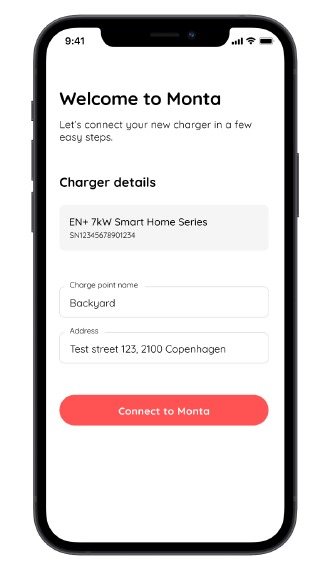

4. Maak je Monta-account aan
   Maak je account aan met je telefoonnummer of social logins (Apple/Google/Microsoft).

5. Laatste stappen
   Volg de laatste paar stappen in de Monta-app om de integratie met Monta te voltooien.


Oplaadprocedure en configuratie

Opladen met de Monta-app

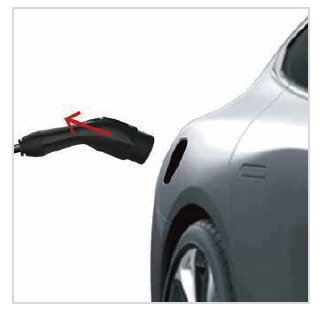

1. Steek het laadpistool in het EV-laadpunt.
2. Zodra de stekker is aangesloten, controleer je of het laadpistool correct en stevig is aangesloten.
3. Wanneer de verbinding correct is ingesteld, knippert de led-indicator van het laadpunt geel, wat aangeeft dat het laadpunt klaar is om op te laden.
4. Start de oplaadsessie via de Monta-app
5. Wanneer de oplaadsessie is gestart, toont de led-indicator een pulserend groen patroon.

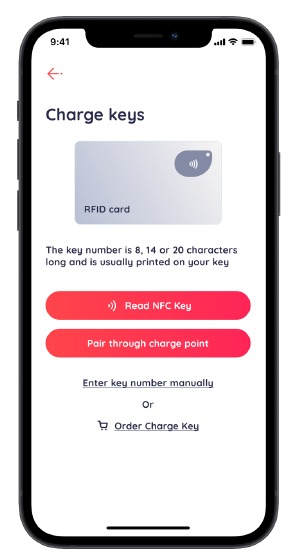

Opladen met een RFID-kaart

1. Registreer de 8-cijferige alfanumerieke code op de RFID-kaart in de Monta Charge key-instelling.
2. Zodra de RFID-kaart is geregistreerd als Monta Charge Key, kan deze worden gebruikt om een oplaadsessie te autoriseren, zelfs als het apparaat offline is.
3. Steek het laadpistool in het EV-laadpunt.
4. Zodra de stekker is aangesloten, controleer je of het laadpistool correct en stevig is aangesloten.
5. Wanneer de verbinding correct is ingesteld, knippert de led-indicator van het laadpunt geel, wat aangeeft dat het laadpunt klaar is om op te laden.

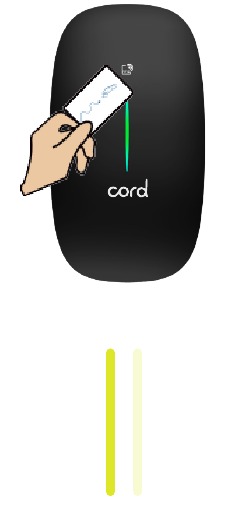

6. Houd de RFID-kaart 3 tot 5 seconden voor de voorkant van het laadpunt.
7. Wanneer de oplaadsessie is gestart, toont de led-indicator een pulserend groen patroon.

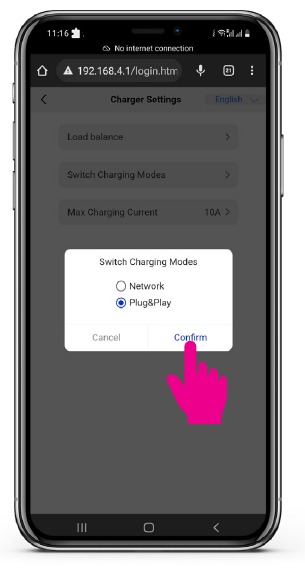

Plug-and-charge-modus

Met deze modus kan de gebruiker de auto offline opladen. Volg de onderstaande stappen om deze functie in te schakelen.

1. Selecteer Plug and Play in de Switch charging modes (Schakel oplaadmodi).
2. Steek het laadpistool in het stopcontact van de auto en vergrendel de auto.
3. De auto begint met opladen.
4. Om het opladen te stoppen, ontgrendel je de auto of stop je het opladen via het scherm van de auto.
5. Koppel de oplader los wanneer de auto niet meer wordt opgeladen.

Led-indicaties laadprocedure

Opladen met de Monta-app / plug and charge

Stand-by	Aansluiten	Opladen	Volledig opgeladen	Loskoppelen
Een groene indicator die langzaam 1 seconde knippert met tussenpozen van 3 seconden geeft aan dat de oplader klaar is voor gebruik.	Steek de laadconnector in het laadstopcontact van je EV. Een groene indicator die 200 ms knippert met tussenpozen van 1 seconde geeft aan dat de laadconnector is aangesloten.	Een groene indicator die pulseert met tussenpozen van 1 seconde geeft aan dat het opladen bezig is.	Een continu groen licht geeft aan dat de EV volledig is opgeladen.	Koppel de laadconnector los. Keer terug naar de stand-bymodus nadat het opladen is voltooid.

Opladen met een RFID-kaart

Aansluiten

Steek de laadconnector in het laadstopcontact van je EV. Een groene indicator die 200 ms knippert met tussenpozen van 1 seconde geeft aan dat de laadconnector is aangesloten.

RFID-kaart gebruiken

Om het laadproces te starten of te beëindigen, plaats je de RFID-kaart in het daarvoor bestemde leesgebied. Een gele indicator die 100 ms knippert geeft aan dat de RFID-kaart succesvol is gelezen.

VK-regelgeving voor slimme laadpunten voor elektrische voertuigen

De Britse overheid heeft regelgeving voor het opladen van elektrische voertuigen ingevoerd om ervoor te zorgen dat consumenten worden beschermd en om de stijgende vraag naar elektriciteit aan te pakken.
De regels zijn van toepassing op de particuliere laadpunten voor elektrische voertuigen die worden verkocht voor gebruik in een huiselijke omgeving of op de werkplek in Groot-Brittannië.
Deze maatregelen zijn ontworpen om de toenemende vraag naar elektriciteit als gevolg van de Britse overgang naar elektrische voertuigen (EV's) te helpen beheren en de beveiligingsprotocollen te verbeteren. De details van de regelgeving zijn als volgt:

• Fase 1 van de Electric Vehicle (Smart Charge Points) Regulations 2021 van de Britse overheid trad op 30 juni 2022 in werking en omvatte -
  • Willekeurige vertraging
  • Verlies van toegang tot communicatienetwerk
  • Standaard laadinstellingen
• In december 2022 ging fase 2 van de Britse regelgeving in, nu inclusief ingebouwde cyberbeveiligingsfuncties -
  • Bescherming van de tamper boundary
  • Gebeurtenislogboeken voor privacy van gebruikers en gegevensbescherming

Fase 1

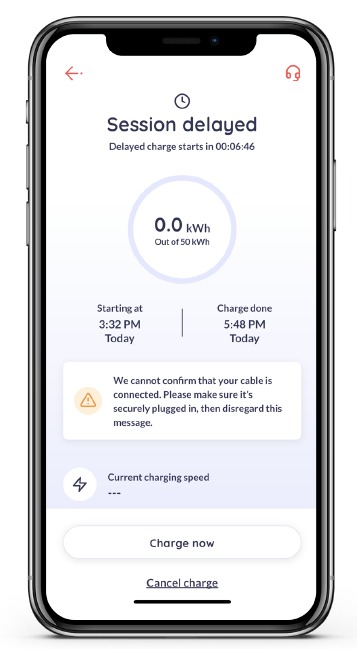

Willekeurige vertraging

• De regelgeving heeft het verplicht gesteld om de functie 'Willekeurige vertraging' toe te voegen om de stabiliteit van het nationale elektriciteitssysteem te beschermen tegen grote aantallen laadpunten die op exact hetzelfde moment in- of uitschakelen.
• Volgens deze regelgeving is het starten of stoppen van een laadpunt onderhevig aan een willekeurige vertraging van maximaal 600 seconden. De gebruiker kan ervaren dat de laadsessie niet op het exact geplande tijdstip start en moet hier rekening mee houden bij het controleren van de laadstatus.
• De gebruiker kan deze vertraging in de Monta-app negeren door direct na het swipen om te laden op elke laadinstantie op "Nu overschakelen naar opladen" te tikken.

Verlies van toegang tot communicatienetwerk

• Volgens de Britse regelgeving moet het laadpunt zo zijn geconfigureerd dat het voertuig wordt opgeladen, zelfs als de verbinding met het communicatienetwerk wordt verbroken. In die situatie wordt gezegd dat het laadpunt offline is.
• Om de ervaring voor gebruikers te verbeteren, ondersteunt het laadpunt lokale autorisatie van identificatiegegevens.
• De geregistreerde RFID-kaarten kunnen worden gebruikt om het voertuig op te laden, zelfs als de lader offline is.

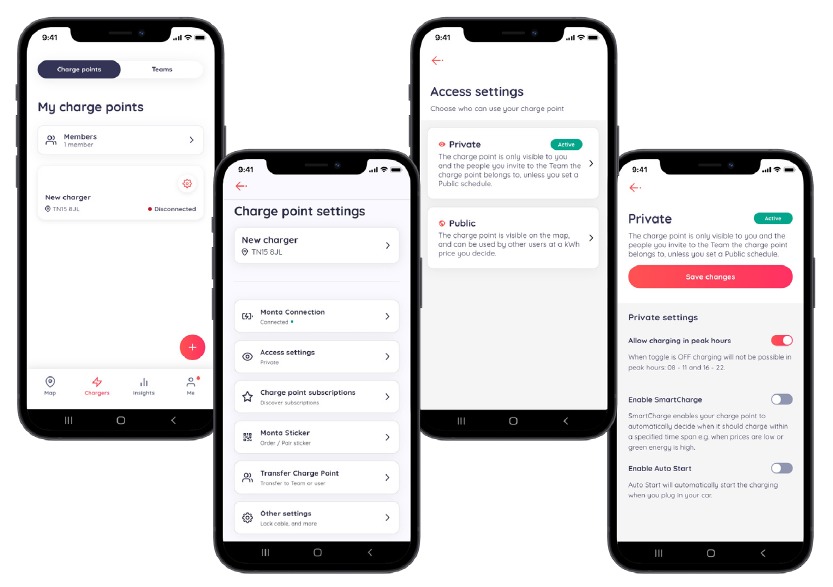

Standaard laadschema

• Met de introductie van de regelgeving voor slimme laadpunten heeft de Britse overheid een functie voor het opladen buiten de piekuren opgelegd om de vraag naar elektriciteit tijdens de piekuren te beheren.
• Indien geselecteerd, staat opladen buiten de piekuren de gebruiker alleen toe om het voertuig tijdens de daluren op te laden. De laadpunten kunnen niet werken van 8.00 uur tot 11.00 uur en van 16.00 uur tot 22.00 uur, die worden beschouwd als de piekuren tijdens weekdagen.
• Er zijn geen piekuren in het weekend.

Om deze functie uit te schakelen en uw voertuig op uw gemak op te laden:

• Open de Monta-app.
• Tik onder het gedeelte "Laders" op het instellingenpictogram op de lader.
• Tik op 'Toegangsinstellingen' en selecteer "Privé".
• Schakel 1. "Opladen toestaan tijdens piekuren" in en tik op 2. 'Wijzigingen opslaan'


Fase 2

Cyberbeveiliging

Op 30 december 2022 ging fase 2 van de UK Smart Charge Points Regulations in werking, die verschillende versterkte beveiligingsmaatregelen omvat om het bezitten en gebruiken van een EV-lader zo veilig mogelijk te maken.
De functies die belangrijk zijn voor de gebruiker om te weten, zijn als volgt:

• Er is een "tamper-protection boundary" opgenomen om de interne componenten van de laadpunten te beveiligen. De lader zal snel alle ongeautoriseerde pogingen om er intern toegang toe te krijgen, registreren en de geregistreerde eigenaar op de hoogte stellen.
• De persoonlijke gegevens van de gebruiker kunnen uit de Monta-app worden verwijderd door contact op te nemen met de klantenondersteuning van Monta.
• De firmware-updates van de lader worden 3 jaar na het moment van verkoop geleverd.

De volgende maatregelen worden aanbevolen voor de beveiliging van de lader:

• Verwijder de sticker met de netwerkpincode van de lader en bewaar deze op een veilige plaats.
• De Access Point-pagina van de lader is slechts 15 minuten open. Na die periode is de pagina niet meer toegankelijk als beveiligingsmaatregel.
• Neem onmiddellijk contact op met de ondersteuning van Monta als de lader een kritieke beveiligingsgebeurtenismelding in de app verzendt.
• Als de gebruiker een melding van de app ontvangt om te upgraden, zorg er dan voor dat de upgrade is geïnstalleerd.
• De RFID-kaarten moeten veilig worden bewaard.
• Zorg ervoor dat het Monta-account een sterk wachtwoord heeft.

Probleemoplossing

Opmerking: als het probleem zich voordoet, ga dan naar: www.cord-ev.com

Onderhoud

Veiligheid en waarschuwingen

Bewaar deze instructies. Lees alle instructies voordat u de oplader installeert of gebruikt.

1. Houd het laadpunt uit de buurt van explosieve of ontvlambare materialen, chemicaliën, dampen en andere gevaarlijke voorwerpen.
2. Houd de aansluiting van het laadpunt schoon en droog. Als het vuil wordt, veeg het dan schoon met een schone, droge doek.
3. Raak de aansluitpen niet aan wanneer het apparaat is ingeschakeld.
4. Alleen een gekwalificeerde elektricien mag dit laadpunt installeren. Gebruik het laadpunt niet als het zichtbare productschade vertoont, zoals scheuren, slijtage, blootliggende kabels en andere zichtbare defecten. Neem in geval van dergelijke schade onmiddellijk contact op met een gekwalificeerde technicus.
5. Probeer het laadpunt niet te demonteren, repareren of aan te passen. Neem indien nodig contact op met een gekwalificeerde technicus. Onjuiste bediening leidt tot schade aan het apparaat, elektrische lekkage en andere gevaren.
6. Schakel in geval van een abnormale situatie onmiddellijk de inkomende stroomtoevoer uit.
7. Zorg er waar mogelijk voor dat het laadpunt beschermd is tegen bliksem en zware regen.
8. Houd kinderen uit de buurt van het laadpunt.
9. Rijd niet met de EV tijdens het opladen. Gebruik het laadpunt alleen als de EV geparkeerd en stilstaat. Laad hybride auto's alleen op als de motor is uitgeschakeld.
10. Onze verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. Recycle de verpakking in de daarvoor bestemde containers. Gooi dit apparaat niet bij het huisvuil. Het moet naar een geschikte faciliteit worden gebracht voor recycling van elektrische en elektronische apparaten. Neem voor meer gedetailleerde informatie over het recyclen van dit apparaat contact op met uw plaatselijke gemeentehuis of uw afvalverwerkingsbedrijf.

Het apparaat kan zich in een elektrisch geladen toestand bevinden. Er is een risico op schokken en elektrische gevaren. Neem alle waarschuwingen op het apparaat en de gebruikershandleidingen strikt in acht. De behuizing van het laadpunt mag alleen worden verwijderd door een gekwalificeerde elektricien.

Referenties

• App Store - Apple
• Google Play
• EV Charging Solutions for Homes, Businesses & Fleets

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cord One Handleiding

Beschikbare talen
