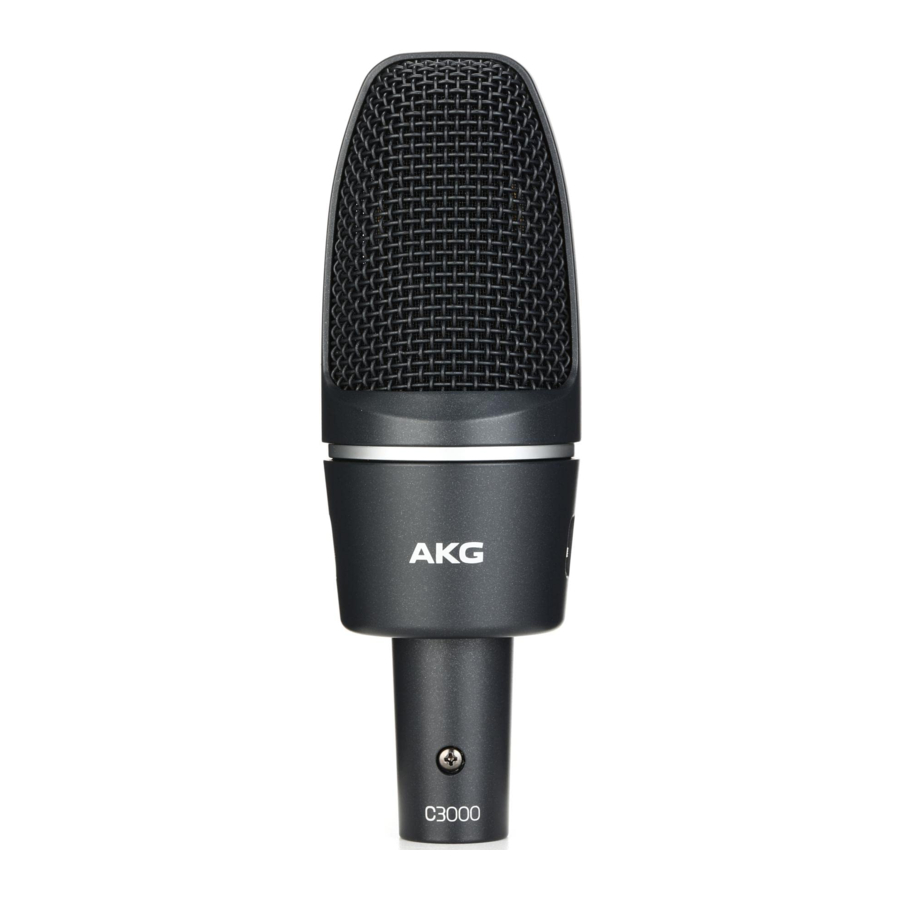

AKG C3000 Handleiding
Beschrijving
| Inleiding | Deze handleiding bevat belangrijke instructies voor het instellen en bedienen van uw apparatuur. Neem even de tijd om de onderstaande instructies zorgvuldig te lezen voordat u de apparatuur bedient. Bewaar de handleiding voor toekomstig gebruik. Veel plezier en maak indruk op uw publiek! |
| Paklijst |
|
| Optionele accessoires | Voor optionele accessoires verwijzen wij u naar de actuele AKG-catalogus of -map, of bezoek www.akg.com. Uw dealer helpt u graag verder. |
| Korte beschrijving | Deze condensatormicrofoon met groot membraan is ontworpen op basis van feedback van geluidstechnici die de C12, C12 A, C414 EB en C414 B-ULS microfoons al jarenlang gebruiken in opnamestudio's over de hele wereld. Door gebruik te maken van handgeselecteerde, ultramoderne en betrouwbare componenten en geavanceerde productieprocessen, voldoet de C3000 aan de hoogste professionele normen en is hij bestand tegen zware behandeling in de opnamestudio gedurende vele jaren. De elektronische circuits van de microfoon zijn opnieuw ontworpen om een maximaal dynamisch bereik en een vlakke frequentierespons te bereiken. Een lage zelfruis en hoge headroom zorgen voor een dynamisch bereik van 136 dB (A-gewogen). Het transducer-element maakt gebruik van geavanceerde backplate-technologie en een membraan dat aan één kant is verguld om lokale kortsluiting naar de back-elektrode te voorkomen, zelfs bij extreem hoge geluidsdrukniveaus. De volledig metalen behuizing zorgt voor een efficiënte onderdrukking van RF-interferentie, zodat u de microfoon kunt gebruiken in de buurt van zenderstations, samen met draadloze microfoons of andere communicatieapparatuur. |
Bedieningselementen
De C3000 is voorzien van keuzeschakelaars voor de pre-attenuatiepad en het bas-cut filter.
Preattenuatie-selector
Met de keuzeschakelaar aan de linkerkant van de microfoon (afb. 1) kunt u de headroom van de microfoon met 10 dB verhogen voor vervormingsvrije opnames van zeer luide geluidsbronnen of dicht bij geluidsbronnen. De preattenuatie-pads voorkomen dat het uitgangsniveau van de microfoon, met name bij lage frequenties, de miniatuurtransformatoren in de ingangstrappen van de mixer overbelast, enz.
Figuur 1: Preattenuatie-selector
Bass Cut Selector
Gerommel of windruis kan vervorming veroorzaken bij zeer lage frequenties. Het schakelbare bas-cut filter van de microfoon (zie afb. 2) vermindert de low-end vervorming verder. De filterhelling is meer dan 6 dB/octaaf bij 500 Hz en lager. De bas-cut minimaliseert ook het proximity-effect dat kan optreden bij close-in miking vanaf minder dan 15 cm.
Figuur 2: Bass cut selector
Stroomvoorziening
De C3000 biedt een lage zelfruis (slechts 14 dB(A)!) en toch een hoge headroom. De microfoon vereist een fantoomvoeding van 9 tot 52 V volgens IEC 61938.
 LET OP | Risico op schade Sluit de microfoon niet aan op een andere voeding dan een fantoomvoeding (ingang met fantoomvoeding of externe IEC-standaard fantoomvoeding) met een zwevende connector, met behulp van een gebalanceerde kabel met connectoren van studiokwaliteit volgens IEC 268-12. Dit is de enige manier om een veilige en betrouwbare werking te garanderen. |
Schoonmaken
Microfoon
- Gebruik een zachte doek die is bevochtigd met water om het oppervlak van de microfoonbehuizing schoon te maken.
Specificaties
| Type: | 1-inch grootmembraan drukgradiëntmicrofoon |
| Polar patterns: | cardioïde |
| Gevoeligheid bij 1000 Hz: | 20 mV/Pa (-32 dBV) |
| Frequentiebereik: | 20 tot 20.000 Hz (zie frequentieresponscurve) |
| Elektrische impedantie: |  200 ohm |
| Aanbevolen belastingimpedantie: |  1000 ohm |
| Bass cut filter slope: | 6 dB/octaaf onder 500 Hz |
| Preattenuation pad: | -10 dB, schakelbaar |
| Equivalent geluidsniveau volgens IEC 60268-4 (A-gewogen): 14 dB-A | |
| Signaal/ruisverhouding re 1 Pa (A-gewogen): | 80 dB*) |
| Max. SPL voor 0,5% THD (0/-10 dB): | 200 / 630 Pa Z 140 / 150 dB SPL*) |
| Dynamisch bereik: | 126 dB (A-gewogen)*) |
| Environment: |
|
| Power requirement: | 9 tot 52 V fantoomvoeding volgens IEC 61938 |
| Current consumption: | 2 mA |
| Connector pinout: | 3-pins male XLR volgens IEC-norm |
| Size: | max. dia.: 53 mm (2.1 in.), lengte: 162 mm (6.4 in.) |
| Net weight: | 320 g (14.1 oz.) |
*) Waarden voor 48 V fantoomvoeding; verminder met 3 dB voor 24 V en 6 dB voor 12 V fantoomvoeding.

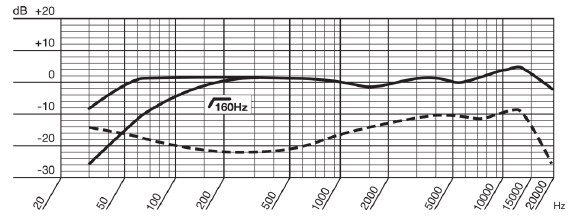

Frequentieresponscurve
Polar Pattern
Veiligheid
| LET OP | Risico op schade Zorg ervoor dat het apparaat waarop uw microfoon wordt aangesloten, voldoet aan de geldende veiligheidsvoorschriften in uw land en is voorzien van een aardleiding. |
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download AKG C3000 Handleiding
