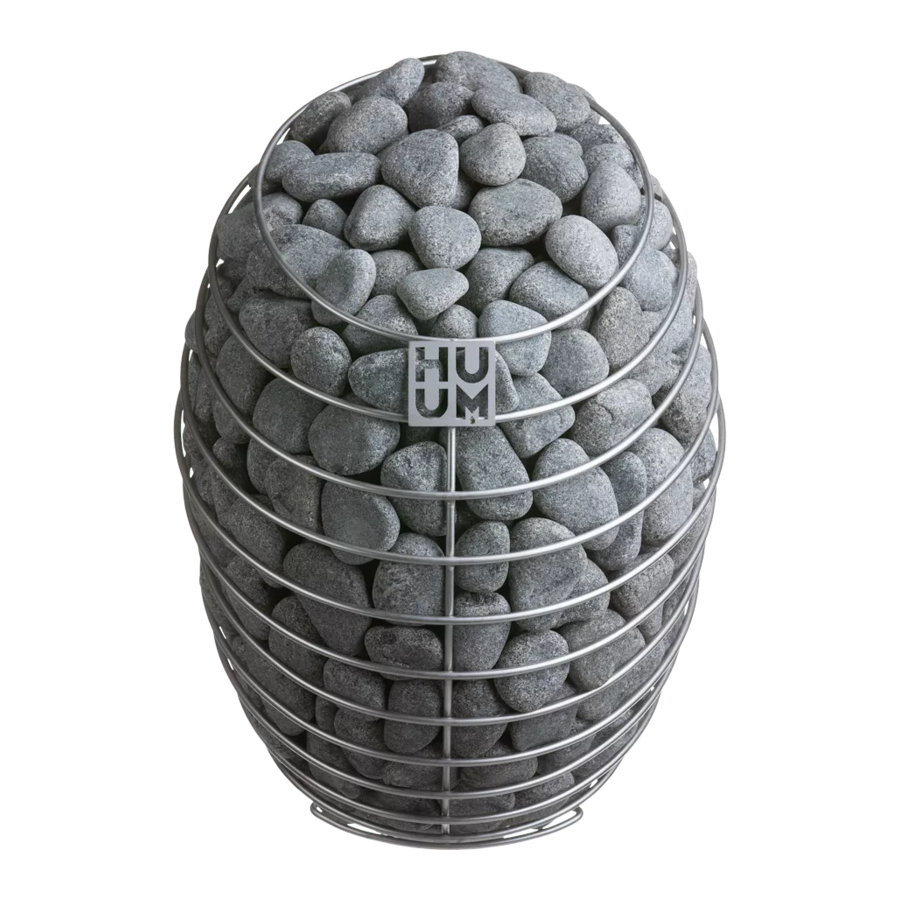

HUUM DROP Handleiding

De set bevat

LET OP! De elektrische HUUM DROP-kachel vereist een besturingssysteem en stenen. Zorg ervoor dat alle onderdelen in de doos zijn geïnstalleerd.

Deze installatie- en bedieningshandleiding is bedoeld voor gebruik door de sauna-eigenaar of onderhoudspersoon, evenals de elektricien die verantwoordelijk is voor de installatie van de kachel. Lees de instructies zorgvuldig door voordat u de kachel gebruikt.

VOOR DE INSTALLATIE

Lees voor de installatie de bedieningshandleiding grondig door. Installeer of onderhoud het apparaat niet als u niet alle instructies begrijpt. Neem bij vragen of opmerkingen contact op met de verkoper of de plaatselijke distributeur. Op deze manier kunt u alle voordelen van het apparaat benutten en schade voorkomen:

• Controleer voordat u de elektrische kachel installeert of de maximale stroomsterkte van de hoofdzekering overeenkomt met de kachelparameters.
• Komt het kachelvermogen (kW) overeen met het volume (ft³ /m³) van de saunaruimte? Als er onbeschermde bakstenen, tegels of glazen wanden in de saunaruimte zijn, moet er 3,3 ft³ aan het saunaruimtevolume worden toegevoegd voor elke 1 ft² van een dergelijke wand; of 1 m³ voor elke 1 m².
  Het geschikte vermogen van de kachel is te vinden in Tabel 2 en Tabel 3.
• Zijn de minimale veiligheidsafstanden gewaarborgd op de installatieplaats van de kachel? Minimale veiligheidsafstanden tussen het plafond en de wanden van de saunaruimte met het oog op de installatie van de elektrische kachel zijn opgenomen in Tabel 1.

LET OP! De garantie van de fabrikant is niet geldig als het vermogen van de kachel niet overeenkomt met het berekende volume van de saunaruimte.

INSTALLATIE

Plaatsing van de kachel

De kachel moet zo worden geplaatst dat er een veilige afstand is tussen ontvlambare materialen en de buitenkant van de kachel.

• Controleer Tabel 1 voor minimale veiligheidsafstanden tussen de kachel, het plafond en de wanden van de saunaruimte.
• De opening voor de stroomkabel bevindt zich aan de achterkant van de kachel. De exacte positie van de kabel op de muur wordt gemeten ten opzichte van de montageplaat van de kachel en is aangegeven in
• Plaats de kachel zo dat de locatie geen gevaarlijke situaties veroorzaakt tijdens gebruik en de kans op onbedoeld contact met de kachel tot een minimum wordt beperkt.
• Houd er rekening mee dat het volledige gewicht van de kachel met stenen 65 kg is en zorg ervoor dat de muurconstructie sterk genoeg is. Bevestig het frame van de kachel aan de muur.

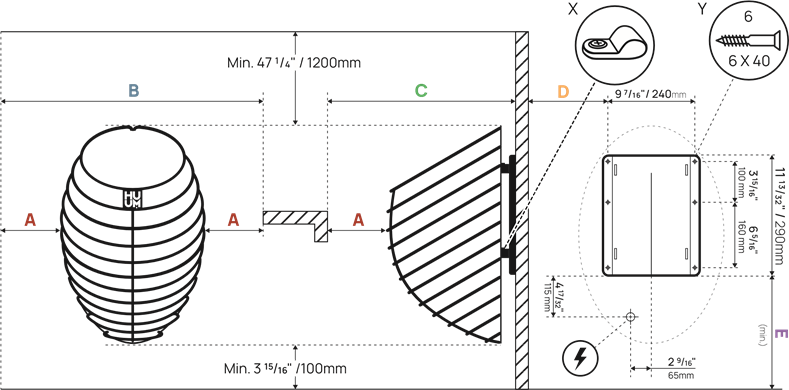

Figuur 1. Plaatsing van de kachel

LET OP: Voordat u de kachel in de uiteindelijke positie installeert, moet u ervoor zorgen dat alle meegeleverde onderdelen correct zijn geplaatst. Volg de onderstaande instructies zorgvuldig.

Installatie van de warmteafleider

1. Verwijder voor de installatie de beschermfolie.

2. Lijn de nok aan het einde van de warmteafleider uit met de reflector, zodat de nok en de moer zich aan de saunamuurzijde van de reflector bevinden. Bevestig met een bout en moer.

3. Buig de nok aan het andere uiteinde van de warmteafleider iets van u af. Buig vervolgens de afleider zodat deze overeenkomt met de reflector en zet deze vast met een bout en moer.

4. Buig de nokken in het midden van de warmteafleider zodat ze tegen de reflector drukken. Bevestig deze met een bout en moer.

De randen van de componenten kunnen scherp zijn. Het dragen van beschermende handschoenen wordt aanbevolen.

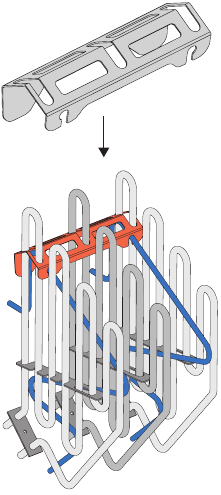

Figuur 3. Installatie van de houder van HUUM DROP 4 en 6 met 3 verwarmingselementen.

Figuur 4. Installatie van de HUUM DROP verwarmingselementen afstandhouder.

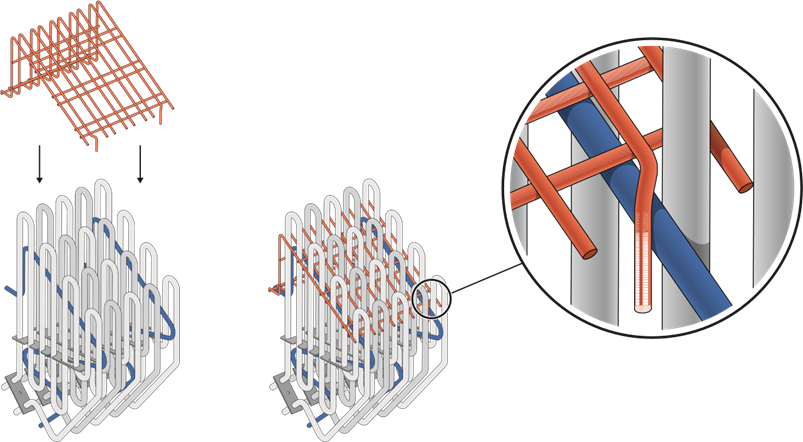

Figuur 5. Installatie van de houder van HUUM DROP 7 en DROP 9 met 5 verwarmingselementen.

Een elektrische kachel in de saunabank installeren

De elektrische kachel HUUM DROP kan ook gedeeltelijk in de saunabank of saunavloer worden gemonteerd.

• Minstens 14 &sup**SIGNsup3;/₄" (375 mm) van de ondergedompelde kachel moet uit het saunabankoppervlak stekenSIGN**
• Om de randen van het dompelgat te bedekken, gebruikt u de inbeddingsflens van de HUUM DROP elektrische kachel.

De inbeddingsflens van de HUUM DROP elektrische kachel is een accessoire dat u kunt aanvragen bij uw HUUM productdistributeur. Een gebruikershandleiding voor de inbeddingsflens wordt meegeleverd met het product.

De maximaal toelaatbare onderdompeling van de kachel is aangegeven in Figuur 6.

Figuur 6. Installatie van de HUUM DROP elektrische kachel in de saunabank

De kachel aansluiten op de stroomvoorziening

LET OP! Alleen een gecertificeerde elektricien mag de kachel op de stroomvoorziening aansluiten.

• De stroomkabel van de kachel moet voldoen aan de eisen (tegen zonlicht, water en olie) van UL 62 in de VS en CSA 49 in Canada.
• De maximale stroomsterkte in het doorsnedegebied van de kabel en de stroomonderbreker is vermeld in Tabel 2 en Tabel 3.
• Het wordt aanbevolen om het apparaat op het elektriciteitsnet aan te sluiten zonder een aardlekschakelaar.

LET OP! Het is verplicht om de uiteinden van de stroomkabel te krimpen.
De compressie van de metalen huls zorgt ervoor dat de draadstrengen op hun plaats worden gehouden, waardoor het risico op losse verbindingen die elektrische fouten kunnen veroorzaken of veiligheidsrisico's kunnen opleveren, wordt geminimaliseerd.

* Als er niet-geïsoleerde bakstenen, tegels of glazen wanden in de saunaruimte zijn, moet er een extra 3,3 ft³ worden toegevoegd aan het volume van de saunaruimte voor elke 1 ft² van een dergelijke wand; of 1 m³ voor elke 1 m²

* Als er niet-geïsoleerde bakstenen, tegels of glazen wanden in de saunaruimte zijn, moet er een extra 3,3 ft³ worden toegevoegd aan het volume van de saunaruimte voor elke 1 ft² van een dergelijke wand; of 1 m³ voor elke 1 m²

LET OP! U mag geen niet-hittebestendige kabel met PVC-isolatie gebruiken als stroomkabel. Bij gebruik van de aansluitdoos in de saunaruimte moet deze waterdicht zijn en zich op een maximale hoogte van 19¹¹/₁₆ inch (50 cm) vanaf de vloer bevinden.

• Open de afdekking van de elektriciteitskast van de kachel.
• Breng de kabel via de doorvoertule in de elektriciteitskast.
• Bevestig de stroomkabel op het kroonsteentje volgens het schakelschema.
  OPMERKING: Het is verplicht om de uiteinden van de stroomkabel te krimpen. De compressie van de metalen huls zorgt ervoor dat de draadstrengen op hun plaats worden gehouden, waardoor het risico op losse verbindingen die elektrische fouten kunnen veroorzaken of veiligheidsrisico's kunnen opleveren, wordt geminimaliseerd.
• Sluit de afdekking.
• Bevestig de kabel op de bus met een kabelbinder. Bevestig de kabel aan de afdekkingsschroef van de elektriciteitskast met behulp van een borgklem.
• Installeer de kachel op het wandframe en zet deze vast met de veiligheidsbout in de rechterbovenhoek.

Isolatieweerstand van de elektrische kachel

Tijdens het eerste gebruik van de kachel kan de isolatieweerstand van het verwarmingselement tijdelijk lager zijn dan de standaard. De reden hiervoor is het vocht dat tijdens de opslag in het magazijn en het transport in de isolatielaag is gesijpeld. Het vocht verdampt in 1–2 uur verwarming van de elektrische kachel.

Het leggen van de kachelstenen

Voordat u de kachel met stenen vult, moet u ervoor zorgen dat alle kachelonderdelen correct zijn geïnstalleerd en op hun plaats zitten. Als u een DROP 7 of DROP 9 kachel heeft, plaats dan geen stenen onder de houder van het verwarmingselement.

• Voor de elektrische kachel HUUM DROP is ongeveer 121,3 lbs (55 kg) aan stenen nodig.
• De stenen met een diameter van 2-4 inch (5–10 cm) zijn geschikt voor de HUUM DROP kachel.
• Was de stenen schoon onder stromend water voordat u ze legt.
• Natuurlijke stenen (bijv. olivijndias, olivijn), die speciaal worden verkocht voor gebruik in saunakachels, zijn geschikt als kachelstenen.
• Gebruik geen decoratieve stenen, omdat deze niet genoeg warmte opslaan en gemakkelijk breken. Gebroken stukken steen in de kachel kunnen luchtgaten blokkeren en verwarmingselementen beschadigen.

OPMERKING: Defecten die het gevolg zijn van het gebruik van ongeschikte stenen vallen niet onder de garantie.

Vereisten voor het plaatsen van de stenen

• Zorg ervoor dat de kachel is uitgeschakeld.
• Gebruik handschoenen om uw handen te beschermen bij het plaatsen van stenen.
• Plaats de stenen één voor één en giet of gooi ze niet in de kachel.
• Begin met grotere stenen en plaats deze onderaan en aan de zijkanten. Gebruik kleinere stenen om de grotere stenen op hun plaats te houden.
• Probeer de stenen stevig te plaatsen, maar laat wat ruimte over voor de luchtcirculatie in de kachel.
• Plaats de stenen ook tussen de verwarmingselementen. Dit helpt de verwarmingselementen te ondersteunen en te voorkomen dat ze in contact komen. Pas op dat u de stenen niet te hard duwt of de verwarmingselementen buigt.
• Plaats de buitenste oppervlakken van de kachel stevig en zorg ervoor dat de verwarmingselementen niet zichtbaar zijn door de stenen. Het rechtstreeks op de verwarmingselementen scheppen van water verkort hun levensduur en produceert een buitengewoon scherpe hitte.
  LET OP: Als de verwarmingselementen niet goed zijn omgeven door stenen, zijn de veiligheidsafstanden die in tabel 1 zijn gegeven niet van toepassing, omdat er extra warmtestraling naar brandbare oppervlakken zal optreden. Zorg ervoor dat de verwarmingselementen niet zichtbaar zijn tussen de stenen!
• Om optimale prestaties te garanderen, dient u de kachelstenen regelmatig te controleren:
  • Na 100 uur gebruik (of minstens één keer per jaar), voert u een visuele inspectie uit.
  • Na 200 uur gebruik, herschik de stenen en vervang alle stenen die zijn gebarsten.
  • Na 400 uur gebruik, vervang alle stenen voor de beste stoom- en sauna-ervaring.

LET OP! EEN TE DUN GEVULD STEENRESERVOIR VEROORZAAKT BRANDGEVAAR!

De stenen plaatsen in DROP 4 en DROP 6 met 3 verwarmingselementen

1. Te strak gevuld

2. Gedeeltelijk gevuld

3. Verwarmingselementen zijn gebogen

4. Correct geplaatste stenen



De stenen plaatsen in DROP 7 en DROP 9 met 5 verwarmingselementen.

1. Te strak gevuld

2. Gedeeltelijk gevuld en onder de houder

3. Verwarmingselementen zijn gebogen

4. Correct geplaatste stenen


Veiligheidsleuningen

Om onbedoeld contact met de hete kachel te voorkomen, wordt aanbevolen om een veiligheidsleuning rond de kachel te installeren.

• U kunt uw eigen veiligheidsleuning bouwen of het speciale accessoire HUUM DROP electric heater safety railing gebruiken, dat u kunt verkrijgen bij uw HUUM-distributeur.

LET OP: Bij gebruik van brandbare materialen (bijv. hout) als veiligheidsleuning is het essentieel dat de voorgeschreven minimale veiligheidsafstanden tussen de kachel en brandbare constructies in acht worden genomen.

De kachel bedienen

• Alleen gecertificeerde bedieningspanelen die zijn ontworpen voor de bediening van een elektrische kachel mogen worden gebruikt om de HUUM DROP electric heater te bedienen.
• Het vermogen van de kachel moet binnen het interval blijven dat is vastgesteld door de producent van het bedieningspaneel.
• Volg bij het installeren van het bedieningspaneel de installatie- en bedieningshandleiding van de fabrikant.

SAUNA

Wandmaterialen en isolatie van de sauna

In een sauna met elektrische verwarming moeten alle massieve warmteaccumulerende wandoppervlakken (glazen en betonnen wanden, baksteen, pleister, enz.) worden geïsoleerd om de elektrische kachel met optimale output te gebruiken. Dit voorkomt warmteverlies in de sauna en oververhitting van de kachel.

De volgende richtlijnen voor de constructie van een sauna kunnen helpen om een goed geïsoleerde sauna te garanderen:

• Er wordt een isolatielaag van 50-100 mm dikte aangebracht (schuimisolatieplaten bedekt met een dampremmende folie zijn zeer geschikt).
• Aluminiumfolie of ander reflecterend materiaal bovenop het isolatiemateriaal zonder dampremmende laag. De naden zijn bedekt met folie tape.
• Een ventilatieopening van 10 mm (aanbevolen) wordt vrijgelaten tussen de vochtbarrière en de bekleding met afstandhouders.
• Een houten bekleding van 12-16 mm is geschikt voor de binnenafwerking. Controleer, voordat u de bekleding aanbrengt, de stroomkabels en verstevigingen in de wanden die nodig zijn voor bijvoorbeeld de installatie van een kachel en een saunabank.
• Om te voorkomen dat er vocht van de vloer komt, moet de afstand tussen de plank en de vloer minimaal 100 mm zijn.
• Er is een minimale ventilatieopening van 5 mm tussen de wand en de plafondplaat.
• Houten sauna-oppervlakken moeten worden behandeld met saunawas of -olie om te voorkomen dat er vuil in het hout wordt opgenomen.

Plafond van de sauna
Om de output van de kachel te optimaliseren, is de aanbevolen hoogte van de sauna 2000 - 2300 mm. In het geval van een hogere sauna is het raadzaam om het plafond te verlagen, waardoor het volume van de sauna wordt verkleind.

1. De minimaal toegestane hoogte van de sauna voor de elektrische kachel HUUM DROP is 1900 mm.
2. De afstand tussen de bovenste trede van de saunabank en het plafond moet tussen 1100 en 1300 mm liggen.
3. Het plafond van de sauna moet op dezelfde manier worden geïsoleerd als de wanden van de ruimte.

LET OP! Wanneer de wanden of het plafond worden bedekt met warmtebescherming (bijv. met minerale tegels), moet er een voldoende ventilatieopening tussen de materialen worden gelaten. Het rechtstreeks op een wand- of plafondoppervlak aanbrengen van tegels kan een gevaarlijke oververhitting van de wand- of plafondmaterialen veroorzaken.

LET OP! Vraag bij de autoriteiten die verantwoordelijk zijn voor de brandveiligheid welke delen van de brandmuur kunnen worden geïsoleerd. Het is verboden om rookkanalen in gebruik te isoleren.

Verdonkering van de wanden van de sauna

Na verloop van tijd kunnen de houten materialen die in de sauna worden gebruikt, donkerder worden als gevolg van de hoge temperatuur. Dit is een natuurlijk proces dat geen risico vormt en wordt meestal veroorzaakt door de verdonkering van het gebruikte houtbeschermingsproduct. Het verdonkeringsproces kan ook worden veroorzaakt door het fijne steenstof dat van de kachelstenen afbreekt en door de luchtstroom wordt opgetild. Door de instructies van de fabrikant te volgen bij het installeren van de kachel, worden brandbare materialen in de sauna niet gevaarlijk heet.

LET OP! De hoogst toegestane temperatuur voor de wand- en plafondoppervlakken van de sauna is 140˚C.

Vloer van de sauna

Door grote temperatuurschommelingen brokkelen de kachelstenen na verloop van tijd ook af. Samen met het saunawater worden deeltjes die vrijkomen van de stenen en fijn steenstof op de saunavloer gespoeld. Hete steensplinters kunnen kunststof vloerbedekking onder en nabij de kachel beschadigen. De spatten van verwarmingsstenen en saunawater (vooral bij bijv. ijzerrijk water) kunnen in de lichte voeg van de tegelvloer worden opgenomen.

Om esthetische schade te voorkomen, moeten keramische tegels en donkere voegvulling onder en rond de kachel worden gebruikt.

U kunt de optionele DROP Drip Tray gebruiken, die verkrijgbaar is via uw HUUM-distributeur.

Ventilatie van de sauna

Om een voldoende zuurstoftoevoer en verse lucht te garanderen, moet de ventilatie van de sauna zo efficiënt mogelijk zijn (de lucht moet zes keer per uur worden ververst).

Het ventilatiesysteem is afhankelijk van het feit of het gebouw een natuurlijke luchtinlaat en -uitlaat of geforceerde ventilatie heeft.

Sauna ventilatie bestaat uit ten minste twee, in de regel drie delen:

• Toevoerluchtpijp. De diameter van de toevoerluchtpijp moet ∅ 50-100 mm zijn.
• Afvoerpijp. De diameter van de afvoerpijp moet 2x de diameter van de toevoerluchtpijp zijn, ∅ 100-200 mm.
• Droogpijp. Bij afwezigheid van een opening voor een droogpijp kan de deur na gebruik van de sauna open worden gelaten voor ventilatie.

In het geval van een sauna met mechanische ventilatie moet er zijn:

1. Toevoerluchtpijp in het midden van de kachel of hoger (≥ 400 mm).
2. Afvoerpijp aan de tegenoverliggende kant van de kachel (≤ 600 mm van de vloer).
3. Droogpijpopening in de tegenoverliggende wand van de kachel onder het plafond.

In het geval van een op zwaartekracht gebaseerde ventilatie sauna, moet er zijn:

1. Toevoerluchtpijp in het midden van de kachel of lager (≤ 400 mm).
2. Afvoerpijp in de tegenoverliggende wand minstens 200 mm hoger dan de toevoerluchtpijp (≤ 600 mm van de vloer).
3. Droogpijpopening in de tegenoverliggende wand van de kachel onder het plafond.

De toevoerluchtpijp moet zijn voorzien van een regelbare klep.

Als de afvoerpijp zich in de wasruimte bevindt, moet er een opening van ten minste 100 mm onder de deur van de sauna zijn.

Gebruik de droogpijpopening als een laatste ventilatie na een saunasessie of tussen het opscheppen van water als er veel mensen tegelijk in de ruimte zijn geweest en er overmatige vochtigheid of een gebrek aan lucht is. Houd de droogpijpopening gesloten tijdens het saunabezoek.

GEBRUIKSAANWIJZING

De kachel gebruiken

LET OP! Controleer altijd of er geen vreemde voorwerpen op, boven of in de buurt van de kachel liggen voordat u deze inschakelt. Dit kan brandgevaar opleveren.

Om de kachel te gebruiken, moet u een kachelbesturingssysteem installeren. Het besturingssysteem is niet inbegrepen in de set. Lees voor gebruik de handleiding van het besturingsapparaat van uw keuze.

De sauna opwarmen

Wanneer de kachel voor het eerst wordt ingeschakeld, komen er geuren vrij van zowel de verwarmingselementen als de stenen. Om deze geuren te verwijderen, moet de sauna grondig worden geventileerd.

In een goed geïsoleerde sauna en met een kachel met de juiste capaciteit duurt het ongeveer een uur om de gewenste temperatuur te bereiken. De stenen worden meestal tegelijkertijd met de sauna verwarmd tot de juiste temperatuur om water op te scheppen.

Water op hete stenen gooien

Als de sauna opwarmt, wordt de lucht in de sauna droog. U kunt de vochtigheid in de sauna verhogen door water op hete stenen te scheppen. Door de frequentie en de hoeveelheid water die u opschept te kiezen, kunt u de vochtigheid en de waargenomen warmte van de sauna aan uw persoonlijke voorkeur aanpassen.

• Probeer water alleen op de kachelstenen te gooien en niet op metalen oppervlakken.
• Begin pas met het opscheppen van water als de stenen volledig zijn opgewarmd en het water volledig is verdampt.
• Gebruik alleen schoon en warm water om op te scheppen.
• We raden aan om ongeveer 80 ml water per keer op de stenen te scheppen. Als u meer stoom wilt, wacht dan een paar minuten en schep dan dezelfde hoeveelheid nog een keer op. Hierdoor kunnen de stenen in de tussentijd uitdrogen en weer opwarmen.

LET OP! Schep nooit water op als iemand zich in de directe nabijheid van de kachel bevindt, omdat hete stoom brandwonden kan veroorzaken.

GARANTIE

Algemene voorwaarden zijn te vinden op onze webpagina huumsauna.com/warranty

Vind het meest actuele materiaal op de website van de fabrikant: huumsauna.com

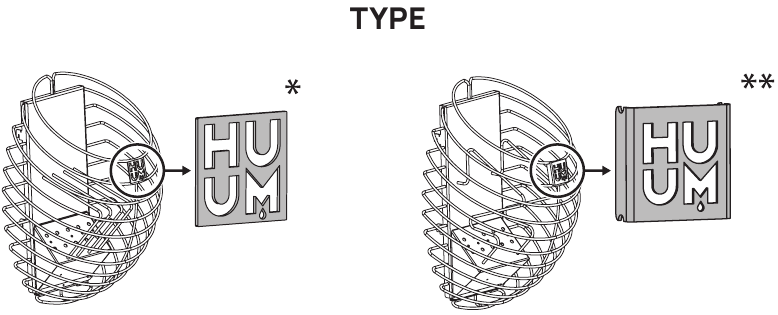

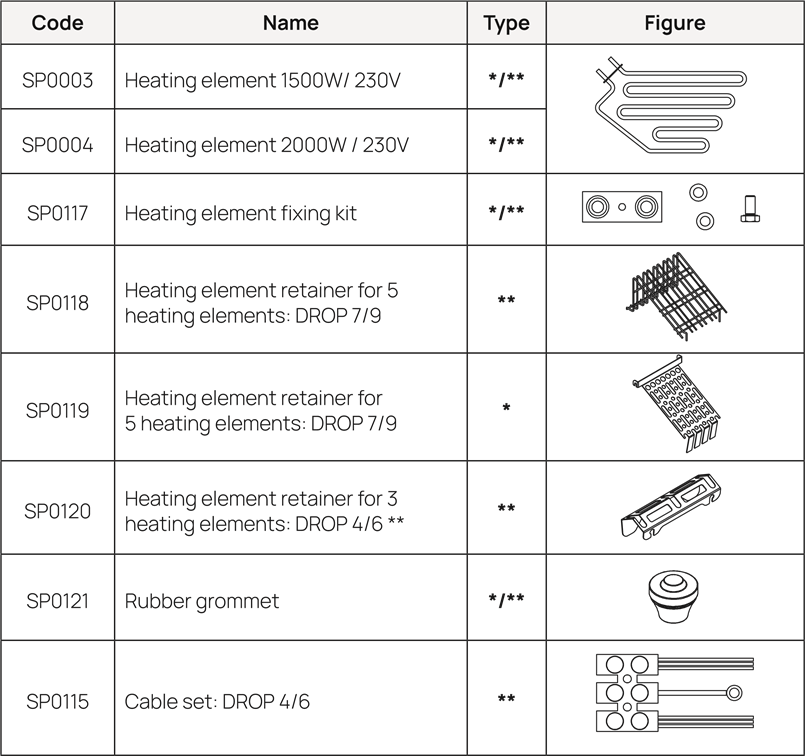

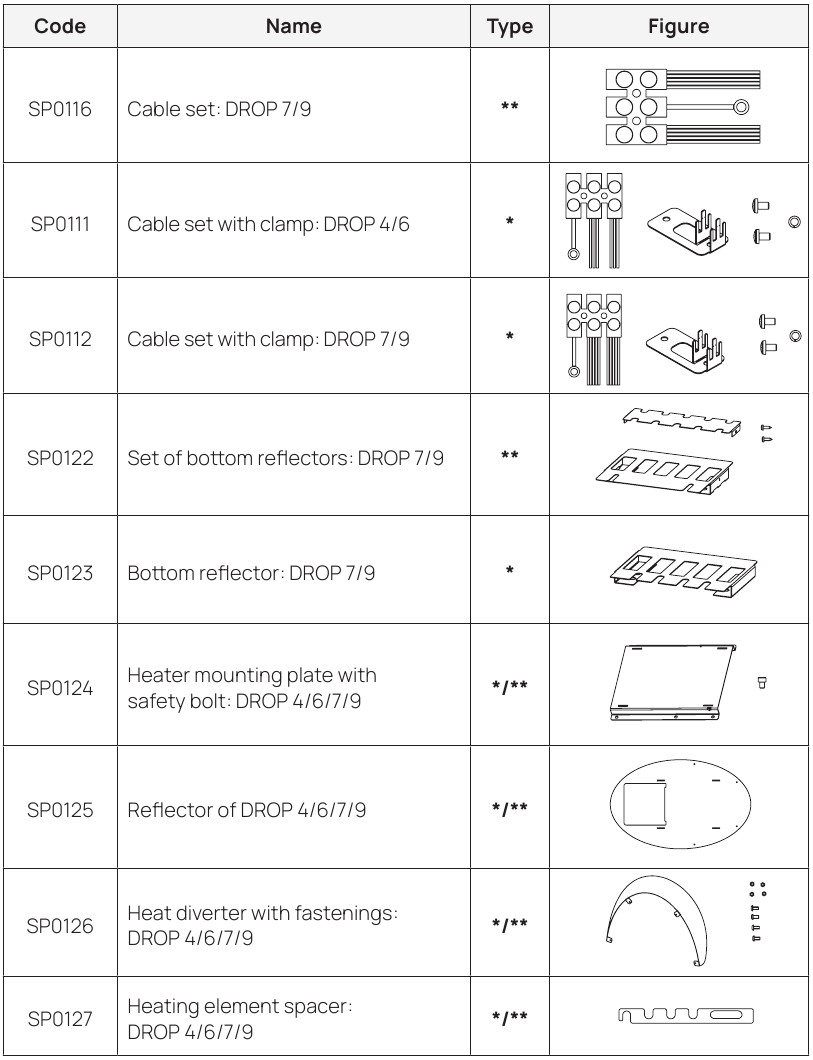

Reserveonderdelen

WAARSCHUWINGEN EN OPMERKINGEN

LET OP! De volgende instructies voor elektrische werkzaamheden moeten worden uitgevoerd door een erkend elektricien.

LET OP! We raden ten zeerste aan om een specialist de stenen op de kachel te laten leggen.

LET OP! Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis.

LET OP! Kinderen moeten onder toezicht staan om te zorgen dat ze niet met het apparaat spelen.

LET OP! De installatie-instructies voor apparaten voor openbare sauna's die geen timer hebben, moeten vermelden dat er een controlelampje in de ruimte van de beheerder moet worden geïnstalleerd dat aangeeft dat de kachel is ingeschakeld.

De veiligheid van de producten is gebaseerd op EN 60335-2-53: 2011
"Huishoudelijke en soortgelijke elektrische apparaten. Veiligheid. Deel 2-53: Bijzondere eisen voor saunaverwarmingsapparaten en infraroodcabines".

• De kachel is ontworpen om de saunaruimte te verwarmen tot de temperatuur waarop van de sauna wordt genoten. Het mag niet voor andere doeleinden worden gebruikt.
• Al het onderhoudswerk dat speciale vaardigheden vereist, moet worden uitgevoerd door een getrainde professional.
• Koppel de kachel altijd los van de stroombron voordat u onderhoud uitvoert!
• Controleer altijd de saunaruimte en de kachel voordat u de elektrische kachel inschakelt.
• De kachel mag alleen worden gebruikt als deze correct is gevuld met stenen.
• Bedek de kachel niet, dit veroorzaakt brandgevaar.
• Raak een werkende kachel niet aan, dit veroorzaakt brandwonden.
• Het verkeerd ventileren van de saunaruimte kan het hout te veel uitdrogen en brandgevaar in de sauna veroorzaken. Vraag indien nodig professioneel advies bij het plannen van de ventilatie.
• Maak nooit stoom door een waterslang te gebruiken.
• Gebruik saunageuren en -oliën alleen in het stoomwater. Indien onverdund rechtstreeks op de stenen gegoten, kunnen ze vlam vatten.
• Een laag vuurvaste thermische isolatie van minstens 50 mm (2 inch) wordt aanbevolen onder de plank van de saunaruimte.
• Saunadeuren moeten altijd naar buiten opengaan.
• Gebruik de sauna niet voor andere doeleinden dan waarvoor deze bedoeld is.
• Laat kleine kinderen niet zonder toezicht in de sauna achter.
• Plotselinge afkoeling na een verblijf in de saunaruimte wordt niet aanbevolen voor mensen met een slechte gezondheid. Raadpleeg indien nodig een arts.
• Blijf niet te lang in de sauna. Geniet van de stoom zolang het comfortabel voor u is.
• Om de levensduur van zowel de saunaruimte als de kachel te verlengen, dient u na afloop van de saunasessie voor voldoende ventilatie te zorgen.
• Bewaar deze informatie op een veilige plaats.

www.huumsauna.com

Referenties

• Beperkte garantievoorwaarden - HUUM
• Saunakachels en innovatieve saunabedieningen – HUUM
• Saunakachels en innovatieve saunabedieningen – HUUM

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HUUM DROP Handleiding

Beschikbare talen
