Meris LVX Handleiding

OVERZICHT

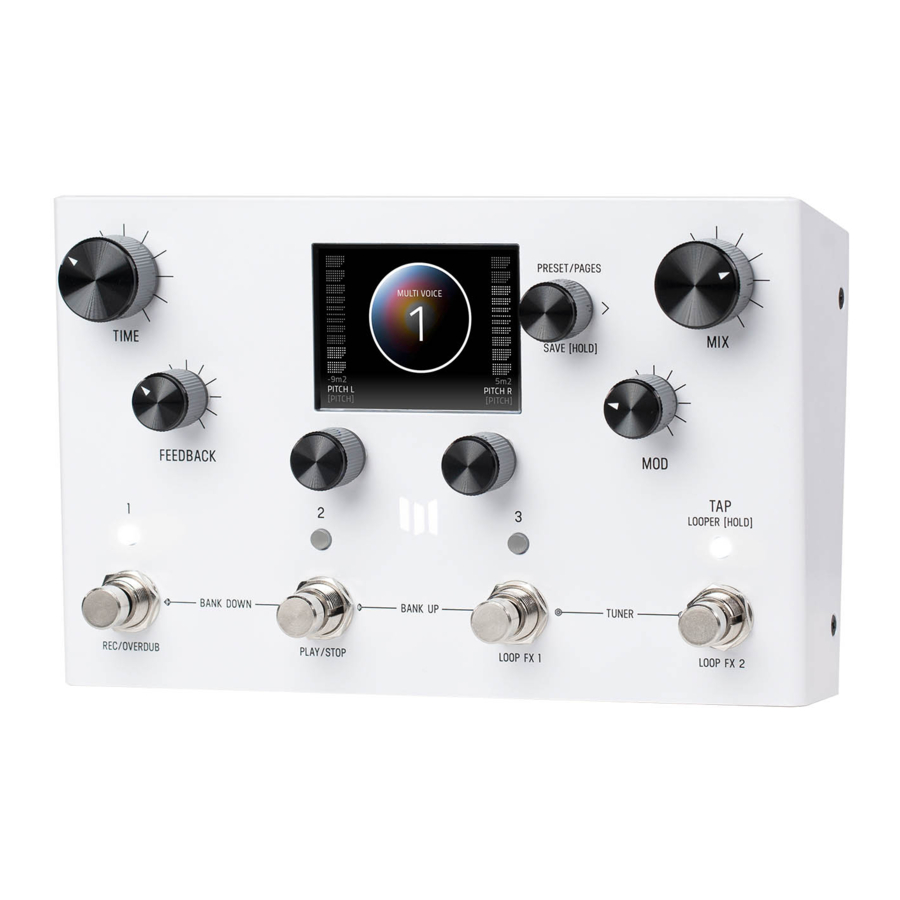

LVX

LVX is een Modulair Delay Systeem dat het paradigma van vooraf ingestelde delaytypen doorbreekt ten gunste van vrijheid en flexibiliteit. De architectuur van LVX biedt ultieme creatieve vrijheid om een custom delay te ontwerpen, precies zoals je het gedroomd hebt. We hebben een volledig nieuwe UI en ervaring vanaf de grond af ontworpen, om een complex systeem direct intuïtief te maken om te navigeren. LVX is gebouwd met discrete verwerkingselementen en stuursignaalgeneratoren die we Modifiers noemen. Ze kunnen naar wens worden aangesloten voor bijna oneindige flexibiliteit bij het maken van custom sounds. Het ervaren van de ingebouwde fabriekspresets toont een verscheidenheid aan voorbeelden van de kracht binnen LVX. Het ware creatieve potentieel van LVX wordt onthuld wanneer je alle nieuwe manieren ontdekt om je eigen visie te onthullen.

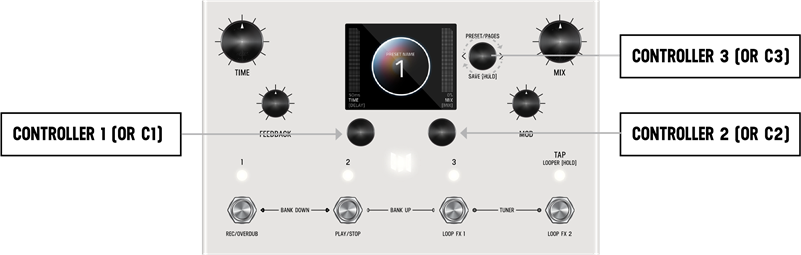

3 HOOFDBEDIENINGEN: C1, C2, C3

Bij het gebruik van LVX zijn 3 knoppen je belangrijkste navigatiebedieningen: C1, C2, C3.
De andere vier knoppen zijn je top level bedieningen voor TIME, FEEDBACK, MOD en MIX.

7 G markeerde functies

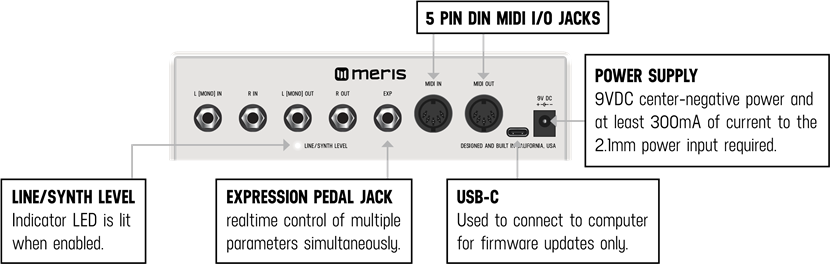

ACHTERPANEELAANSLUITINGEN

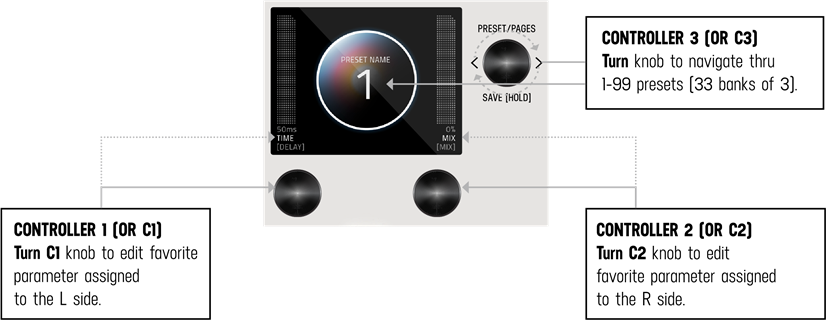

PRESET PAGINA (GRAFISCHE WEERGAVE)

Wanneer je LVX voor het eerst opstart, kom je op de Preset Pagina terecht. Standaard wordt LVX geleverd in "GRAPHIC VIEW" (grafische weergave). In GRAPHIC VIEW (grafische weergave) zijn 3 knoppen je navigatiebedieningen: C1, C2, C3. De Preset Pagina bestaat uit een preset bubble die de naam en het nummer bevat. 2 FAVORIETE PARAMETERS worden bediend door C1 en C2 (direct boven de bedieningen). (Je kunt je favoriete parameters per preset toewijzen aan de L- of R-kant. Wijzigingen van de 2 favoriete parameters bevinden zich op de SAVE AS PAGE (pagina opslaan als). Details volgen.

LET OP: GRAPHIC VIEW (grafische weergave) is ontworpen om te focussen op 1 blok en/of 1 parameter per keer per preset. (Je hebt de mogelijkheid om over te schakelen naar "TEXT VIEW" (tekstweergave) in GLOBALS -> EDIT PAGE (bewerkingspagina). Favoriete parameters zijn ook beschikbaar in TEXT VIEW (tekstweergave).

BEWERKEN (EDIT PAGE (bewerkingspagina) IN GRAPHIC VIEW (grafische weergave))

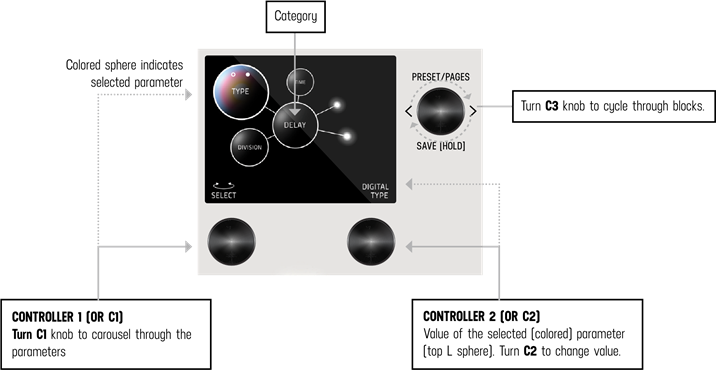

EDIT PAGE (bewerkingspagina)

Vanuit de PRESET PAGE (preset pagina) duw je C3 om de EDIT PAGES (bewerkingspagina's) te openen. De EDIT PAGE (bewerkingspagina) is waar je categorieën selecteert en parameters wijzigt binnen elke preset. De middelste bubble is je categorie. Draai C3 om door de categorieën te bladeren. Draai aan de C1 knop om door de parameters te carroussellen. De gekleurde bubble is je geselecteerde parameter binnen elke categorie. Draai aan C2 om de geselecteerde parameter te bewerken.

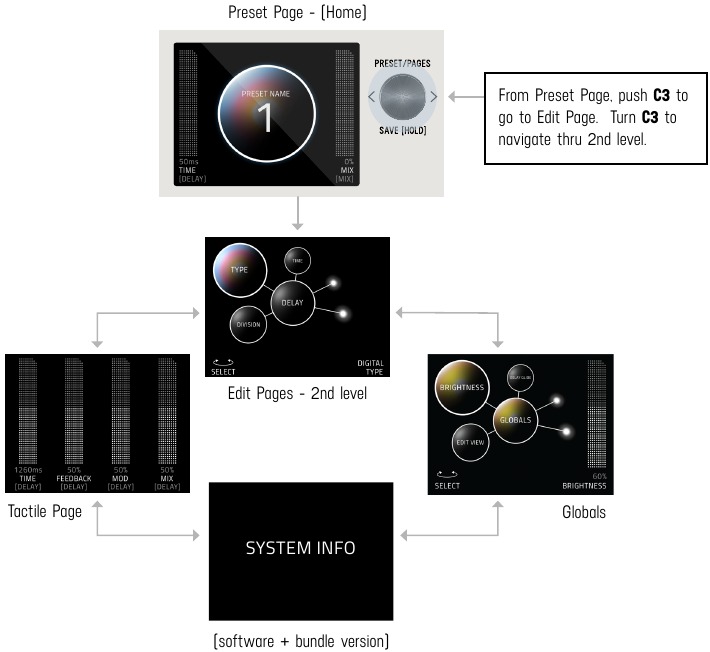

UI MAP - (IN GRAPHIC VIEW (grafische weergave))

Vanuit de PRESET PAGE (preset pagina) (home), duw C3 om naar de EDIT PAGES (bewerkingspagina's) te navigeren (2e niveau). Het 2e niveau bestaat uit EDIT PAGES (bewerkingspagina's), GLOBALS, SYSTEM INFO (systeeminformatie) en TACTILE PAGE (tactiele pagina) die ronddraaien wanneer je aan C3 draait.

TACTILE PAGE (tactiele pagina)

Draai aan de knoppen voor TIME, FEEDBACK, MOD of MIX op elk moment tijdens het bewerken, en de Tactile Pop-Up View (tactiele pop-upweergave) (voor gedetailleerde waarden) wordt tijdelijk weergegeven. (Je kunt de Tactile Pop-Up View (tactiele pop-upweergave) ook "OFF" (uit) zetten of uitschakelen in Globals) Om de TACTILE PAGE (tactiele pagina) in een permanente weergave te hebben, duw je C3 vanuit PRESET PAGE (preset pagina) en draai je C3 L vanuit EDIT PAGE (bewerkingspagina).

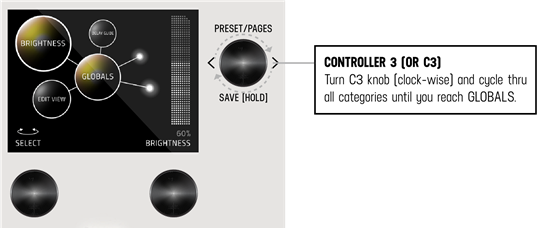

GLOBALS

Globals bevindt zich aan het einde van de Edit Page (bewerkingspagina), nadat je alle categorieën hebt doorlopen. Een shortcut naar Globals is om te beginnen vanuit Edit Page (bewerkingspagina) en C3 L te draaien. Globals bevindt zich voor System Info (systeeminformatie). Globals carrousseert op dezelfde manier als de Edit Page (bewerkingspagina), maar zal in effen goud worden gekleurd.

OPSLAAN (SAVE AS PAGE (pagina opslaan als) IN GRAPHIC VIEW (grafische weergave))

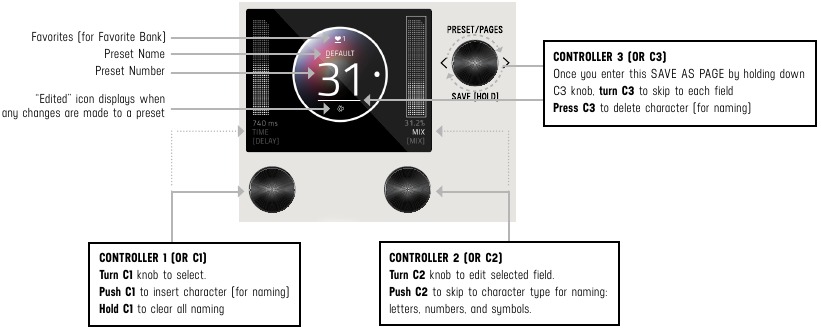

SAVE AS PAGE (pagina opslaan als)

Zodra er bewerkingen zijn gemaakt binnen een preset, houd je de C3 knop ingedrukt om de SAVE AS PAGE (pagina opslaan als) te openen. De bol verandert van kleur.
Je kunt de naam wijzigen, het presetnummer wijzigen, selecteren/deselecteren of dit een van de maximaal 3 favoriete presets is (voor de FAVORITES BANK (favorietenbank) die zich voor Bank 1 bevindt) en je 2 favoriete parameters toewijzen aan de L- of R-kant van het scherm (direct boven C1 en C2).

VELDEN SELECTEREN

Het naam bewerkingsveld wordt altijd als eerste geselecteerd wanneer je de SAVE AS PAGE (pagina opslaan als) opent. Gebruik C3 om velden te selecteren. Je kunt navigeren door velden binnen de bubble en naar de L- en R-parameter. De veldselectie volgorde bij het draaien van C3 R, beginnend bij het naamveld, is: name (naam) -> number (nummer) -> L favorite parameter (L favoriete parameter) -> R favorite parameter (R favoriete parameter) -> heart (hart) (voor favorietenbank).

2 FAVORIETE PARAMETERS (TOEWIJSBAAR AAN ELKE PRESET)

2 FAVORIETE PARAMETERS kunnen aan elke preset worden toegewezen. Ze bevinden zich aan elke kant van de preset bubble, direct boven C1 en C2. In de SAVE AS PAGE (pagina opslaan als) draai je aan C3 om het L- of R-veld te selecteren. Het veld wordt gemarkeerd als een omlijnd vak EN er verschijnt een punt aan weerszijden van de preset bubble om aan te geven welke kant is geselecteerd. Draai aan C1 of C2 om de parameter te wijzigen. HOUD C3 ingedrukt om je toegewezen favoriete parameter op te slaan.

In de EDIT PAGE (bewerkingspagina), als een parameter is toegewezen als een FAVORIETE PARAMETER, verschijnt er een ingevuld L- of R-punt om te herinneren welke kant is toegewezen.

Favoriete parameters kunnen ook snel worden toegewezen aan C1 of C2 in de EDIT PAGE (bewerkingspagina). De methoden voor snelle toewijzing van de favoriete parameters zijn iets anders tussen Graphic View (grafische weergave) en Text View (tekstweergave). In Graphic View (grafische weergave) houd je gewoon C1 ingedrukt om de huidige parameter toe te wijzen aan C1 of HOUD C2 ingedrukt om de huidige parameter toe te wijzen aan C2. In Text View (tekstweergave) houd je C1 of C2 ingedrukt (afhankelijk van of je de linker of rechter Fav Param wilt toewijzen) en draai je vervolgens de parameter omhoog en omlaag in de Edit Page (bewerkingspagina) die je aan de Favorite Parameter wilt toewijzen.

De L- en R-favoriete parameters kunnen ook snel worden toegewezen (per preset) met behulp van onze gratis editor/bibliothecaris genaamd prEDITOR v2.

PRESET OPSLAAN OF ANNULEREN

Houd de C3 knop opnieuw ingedrukt om op te slaan. Of SNEL OPSLAAN.
Om een opslag te ANNULEREN, druk je op een van de vier voetschakelaars. Dit verlaat de SAVE AS PAGE (pagina opslaan als) zonder je preset te overschrijven. Als je annuleert, worden er geen bewerkingen opgeslagen.

EEN PRESET KOPIËREN

Telkens wanneer je een Preset toewijst aan een ander Presetnummer + Houd C3 ingedrukt om op te slaan, dupliceer je automatisch de Preset. Als je de Save As Page (pagina opslaan als) hebt verlaten, houd je de C3 knop ingedrukt om de Save As Page (pagina opslaan als) te openen. Draai C3 naar rechts om het Presetnummer te markeren. Wijzig het presetnummer naar de kopieerbestemming. (Om een kopie te ANNULEREN, druk je op een van de vier voetschakelaars.) Om een kopie te maken, houd je C3 ingedrukt om een kopie op te slaan op de nieuwe locatie.

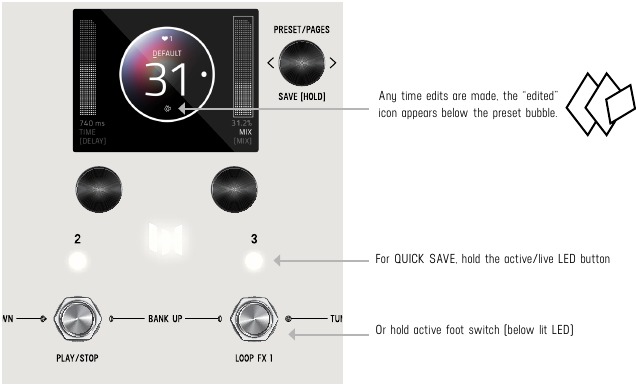

SNEL OPSLAAN

Om SNEL OP TE SLAAN zonder de naam of favoriete status te wijzigen, houd je de actieve/verlichte LED-knop of voetschakelaar direct eronder ingedrukt. De voltooide opslag brengt je terug naar de PRESET PAGE (preset pagina) en je zult merken dat het "edited" (bewerkt) teken is verwijderd.

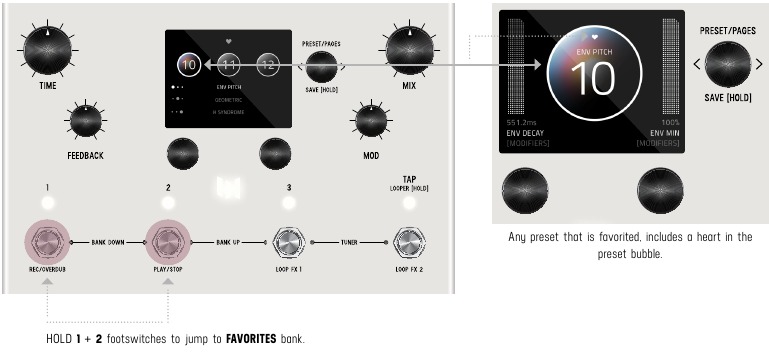

FAVORITES BANK (favorietenbank)

We hebben gemaakt wat we de FAVORITES bank (favorietenbank) noemen. Het doel van de Favorites Bank (favorietenbank) is om een snelle toegang te hebben tot je top 3 favoriete presets zonder dat je door banken hoeft te navigeren. De Favorites Bank (favorietenbank) bevindt zich voor bank 1. Om naar de

Favorites Bank (favorietenbank) te springen, HOUD je 1 + 2 voetschakelaars ingedrukt. Terwijl de Favorites Bank (favorietenbank) op het scherm is gemarkeerd, gebruik je de 3 voetschakelaars om te kiezen naar welke favoriete preset je wilt springen. Om omhoog te banken, DRUK je tegelijkertijd op 2 + 3. Om omlaag te banken, DRUK je tegelijkertijd op 1 + 2. Er kunnen in totaal 3 presets worden toegewezen aan je Favorites Bank (favorietenbank) binnen de SAVE AS (opslaan als) pagina.

De Favorites Bank (favorietenbank) kan ook snel worden toegewezen met behulp van onze gratis editor/bibliothecaris genaamd prEDITOR v2.

MODIFIERS

LVX heeft MODIFIERS die automatische controle van je knoppen mogelijk maken. Voor elke Modifier kun je kiezen welke parameter de modifier automatisch bestuurt, hoe snel de veranderingen plaatsvinden en hoe groot de veranderingen zijn. Om naar de Modifiers Edit Page (modifiers bewerkingspagina) te gaan, druk je op C3 om de Edit Pages (bewerkingspagina's) te openen en draai je C3 naar MODIFIERS (genoemd in de middelste bubble).

GEWONE MODIFIER PARAMETERS

SPEED (snelheid) - Dit stelt in hoe snel de Modifier een volledige cyclus voltooit. LFO A, LFO B, S&H (een periodieke generator van willekeurige getallen) en de Sequencer hebben allemaal een snelheidsparameter die onafhankelijk kan worden ingesteld. De Envelope Modifier (envelopmodifier) heeft geen snelheid, maar heeft in plaats daarvan Attack en Decay Time (aanval- en vervaltijd) die samen instellen hoe lang het duurt voordat de envelop zijn cyclus voltooit.

NOTE DIVISION (nootverdeling) - Koppelt de snelheid van de Modifier aan de huidige delay Time (vertragingstijd) van LVX. Wanneer Note Division (nootverdeling) is ingesteld, wordt de Speed (snelheid) parameter van de Modifier genegeerd en wordt de snelheid berekend als een nootverdeling van de belangrijkste delaytijd.

ASSIGN (toewijzen) - Elke modifier is een op zichzelf staande module die automatisch een parameter in de LVX kan aanpassen. Om een modifier aan een parameter te koppelen, gebruik je de ASSIGN (toewijzen) parameter van de modifier. Hier vind je een lijst met alle beschikbare parameters die je aan de modifier kunt koppelen, inclusief NONE (geen) voor wanneer je de Modifier niet wilt gebruiken.

MIN & MAX - Om in te stellen hoeveel de Modifier de parameter wijzigt, gebruik je de Min en Mix bedieningselementen van de Modifer. Voor de Min en Max bedieningselementen heeft het percentage betrekking op de huidige positie van de parameter waaraan je bent toegewezen, waarbij 100% gelijk is aan precies waar de huidige parameter is ingesteld. Door de Min en Max te laten werken als een percentage van de huidige parameterwaarde, kun je een parameter nog steeds besturen, zelfs als deze aan een modifier is gekoppeld. Dit is erg handig als je de manier waarop de modifier werkt goed vindt, maar in het algemeen wijzigingen wilt aanbrengen door de parameter rechtstreeks aan te passen.

MODIFIER VOORBEELD - EEN FILTER BESTUREN

Laten we de LFO A Modifier (LFO A modifier) toewijzen om automatisch de frequentie van een filter te wijzigen. Draai eerst C3 naar een "BLANK" (leeg) preset. Druk vervolgens op C3 om de Edit Pages (bewerkingspagina's) te openen. Draai C3 naar de FILTER Category (filtercategorie) en wijzig het Type in Ladder. Terwijl je hier bent, wijzig je de Location (locatie) in PRE+DRY, dit plaatst het filter op het droge pad, voor de delay. Laten we ten slotte de frequentie van het filter helemaal openen tot 15000 Hz. Resonantie, topologie en spreiding kunnen zo worden gelaten.

Gebruik nu C3 om naar de MODIFIERS Edit Page (modifiers bewerkingspagina) te navigeren. Hier gebruiken we de eerste modifier, LFO A, om het filter automatisch te wijzigen. Laten we de LFO A Speed (LFO A snelheid) wijzigen in 2 Hz en de LFO A Assign (LFO A toewijzen) in FLTR-FREQUENCY. Laten we de andere LFO A parameters voorlopig met rust laten.

Laten we een paar akkoorden tokkelen en luisteren naar het resultaat. Je zou het filter op zijn eigen tempo moeten horen bewegen en de delay lines (delaylijnen) moeten voeden. Aangezien de delays en de filters zijn ingesteld op verschillende snelheden, kun je horen hoe ze ritmisch tegen elkaar spelen. Om de filterfrequentiezwaai te synchroniseren met de delaytijd, laten we de Note Division (nootverdeling) van LFO A wijzigen in QUARTER (kwart). Tokkel opnieuw en je zult horen dat de frequentiezwaai samenvalt met de Delay Time (vertragingstijd).

Om het bereik van de sweep fijn te tunen, laten we de Min- en Max-parameters van LFO A wijzigen. Voor Min en Max heeft het percentage betrekking op de huidige parameterwaarde, waarbij 100% precies gelijk is aan de huidige positie. Aangezien we de frequentie van het filter hebben ingesteld op de maximale waarde van 15000 Hz, komt 100% precies overeen met deze waarde en komt 0% precies overeen met de minimale frequentiewaarde van 20Hz. Laten we de LFO A Max instellen op 68% voor een zachtere hoge frequentie en de LFO A Min op 18% voor een minder dramatische lage frequentie.

Laten we ten slotte de verschillende beschikbare LFO A Shapes (LFO A vormen) verkennen. Dit bedieningselement wijzigt de golfvorm die bepaalt hoe de LFO van begin tot einde in zijn cyclus beweegt, variërend van de meest zachte, Sine Wave (sinusgolf), tot de meest abrupte, Square Wave (blokgolf). Experimenteer met de verschillende vormen om te zien hoe ze je preset beïnvloeden. Probeer als experiment de LFO A Shape (LFO A vorm) in te stellen op Ramp Down (aflopend), de LFO A Note Division (LFO A nootverdeling) op 16e noot en LFO A MIN op 0% voor een filter met een ritmische hakrespons.

UITLEG VAN ELKE MODIFIER EN ZIJN PARAMETERS

LFO A MODIFIER (LFO A modifier) - een periodieke oscillerende signaalgenerator met selecteerbare golfvormen
Parameters: Speed (snelheid), Note Division (nootverdeling), Shape (vorm) (Ramp Up (opgaand), Ramp Down (aflopend), Triangle (driehoek), Sine (sinus), Square (vierkant), 3 Steps Up (3 stappen omhoog), 3 Steps Down (3 stappen omlaag), 4 Steps Up (4 stappen omhoog), 4 Steps Down (4 stappen omlaag)), Assign (toewijzen), Minimum, Maximum

LFO B MODIFIER (LFO B modifier) - een periodieke oscillerende signaalgenerator met selecteerbare golfvormen
Parameters: Speed (snelheid), Note Division (nootverdeling), Shape (vorm) (Ramp Up (opgaand), Ramp Down (aflopend), Triangle (driehoek), Sine (sinus), Square (vierkant), 3 Steps Up (3 stappen omhoog), 3 Steps Down (3 stappen omlaag), 4 Steps Up (4 stappen omhoog), 4 Steps Down (4 stappen omlaag)), Assign (toewijzen), Minimum, Maximum

ENVELOPE MODIFIER (envelopmodifier) - een getriggerde envelopgenerator. Wanneer een nootaanzet of plectrumaanslag wordt gedetecteerd, begint de envelop zijn reis van de Min- naar de Max-waarde op de Attack Time (aanslagtijd) voordat hij vervolgens van Max terug naar Min reist op de Decay Time (vervaltijd). De Linear Shape (lineaire vorm) voltooit deze reis in een rechte lijn en de Exponential Shape (exponentiële vorm) voltooit deze reis met behulp van gebogen lijnen. De Clipped Attack (afgeklemde aanval) vorm houdt de envelopwaarde vast op Max voor het Attack Time (aanslagtijd) interval voordat hij terugreist naar de Min Value (min waarde) op het Decay Time (vervaltijd) interval.
Tip: probeer de Min- en Max-waarden om te wisselen om de envelopvorm om te draaien.
Parameters: Attack Time (aanslagtijd), Decay Time (vervaltijd), Shape (vorm) (Linear (lineair), Exponential (exponentieel), Clipped Attack (afgeklemde aanval)), Assign (toewijzen), Minimum, Maximum

HOLD MODIFIER (holdmodifier) - een envelopgenerator die wordt getriggerd door een voetschakelaar hold. Wanneer de huidige preset switch (preset schakelaar) wordt vastgehouden, reist de envelop van de Min- naar de Max-waarde op de attack time (aanslagtijd). Wanneer de huidige preset switch (preset schakelaar) wordt losgelaten, begint de envelop terug te reizen naar de Hold Min (hold min) op de Decay Time (vervaltijd).
Parameters: Hold Attack (hold aanslag), Hold Decay (hold verval), Assign (toewijzen), Minimum, Maximum

Om de Hold Modifier (holdmodifier) goed te laten werken, moet de preset switch (preset schakelaar) 500 msec worden vastgehouden.
Opmerking: als de switch (schakelaar) wordt losgelaten voor de 500 msec holdtijd, zal de preset de huidige preset in-/uitschakelen.

SAMPLE & HOLD MODIFIER (sample & hold modifier) - een periodieke generator van willekeurige getallen, er wordt een nieuw willekeurig getal gegenereerd nadat elke cyclus (ingesteld door Speed (snelheid) of Note Division (nootverdeling)) is voltooid. Gebruik dit om een parameter willekeurig te wijzigen met een vast interval. Parameters: Speed (snelheid), Note Division (nootverdeling), Assign (toewijzen), Minimum, Maximum

SEQUENCER MODIFIER (sequencer modifier) - speelt een herhalend patroon af met een nieuw element dat wordt gegenereerd nadat elke cyclus (ingesteld door Speed (snelheid) of Note Division (nootverdeling)) is voltooid. Het patroon wordt gemaakt door 16 afzonderlijke stappen van gelijke lengte in te stellen. Patronen van minder dan 16 stappen kunnen worden gemaakt door de stap helemaal naar beneden te draaien naar de minimumwaarde, die 'Skip' (overslaan) is.
Parameters: Speed (snelheid), Note Division (nootverdeling), Assign (toewijzen), Step (stap) 1 - 16

Enkele Modifiers Tips: LVX stelt je in staat om meerdere modifiers toe te wijzen aan dezelfde parameter voor creatieve controlecombinaties. Wanneer de modifiers zijn toegewezen aan dezelfde parameter, worden de stuursignalen die ze genereren bij elkaar opgeteld voordat de parameter wordt gewijzigd. Deze som wordt automatisch afgekapt op 100% wanneer deze te groot wordt.
Wanneer je naar de Assign (toewijzen) parameter voor een van de modifiers kijkt, toont LVX alleen de parameters voor Categorieën waar een verwerkingselement is geselecteerd. Als het Type is ingesteld op None (geen), wordt die Categorie niet weergegeven in de lijst met Assign (toewijzen) parameters.

EXPRESSIE

Het achterpaneel van LVX heeft een EXP-aansluiting waarmee u een expressiepedaal kunt aansluiten om parameters direct te wijzigen. Met LVX kunt u 6 expressiepedaaltoewijzingen maken en voor elke toewijzing kunt u kiezen welke parameter het expressiepedaal aanstuurt en hoeveel de parameter wordt gewijzigd bij de minimale en maximale posities van het expressiepedaal. Om naar de Expression Edit Page te gaan, drukt u op C3 om de Edit Pages te openen en draait u C3 naar EXP PEDAL (genoemd in de middelste ballon).

Expressiepedaal-aanpassingen beïnvloeden de parameters alleen wanneer een fysiek expressiepedaal is aangesloten op de EXP-aansluiting aan de achterkant van LVX. Wanneer er geen fysiek expressiepedaal is aangesloten op LVX, worden alle EXP PEDAL-toewijzingen waarbij de bronparameter is ingesteld op EXP genegeerd.

UITLEG VAN DE EXPRESSIEPEDAALPARAMETERS

Bron A-F: Bron stelt in welk signaal wordt gebruikt om de toegewezen parameter te wijzigen. Standaard is de bron verbonden met EXP (het expressiepedaal). Voor de meeste presets is het instellen van de bron op EXP precies wat u wilt; waarbij het expressiepedaal eenvoudigweg de toegewezen parameter wijzigt. Het instellen van de bron op iets anders dan EXP is handig wanneer u wilt dat een modifier een tweede parameter aanstuurt, zie het voorbeeld met het label 'Expression Source gebruiken' hieronder.

Toewijzen A-F: LVX beschikt over zes afzonderlijke parametertoewijzingen. Om het expressiepedaal aan een parameter te koppelen, gebruikt u een van de zes expressiepedaal TOEGWIJZEN-parameters met het label A tot en met F. Hier vindt u een lijst met alle beschikbare parameters die u aan het expressiepedaal kunt koppelen, inclusief NONE.

Min & Max A-F: Voor elk van de parametertoewijzingen van het expressiepedaal vindt u een overeenkomstige set Min- en Max-regelaars met ook het label A tot en met F. Min staat voor het expressiepedaal in de minimumpositie (hiel omlaag) en Max staat voor het expressiepedaal in de maximumpositie (teen omlaag). Het percentage heeft betrekking op de huidige positie van de parameter waaraan u bent toegewezen, waarbij 100% gelijk is aan precies waar de huidige parameter is ingesteld. Door de Min en Max te laten werken als een percentage van de huidige parameterwaarde, kunt u een parameter nog steeds bedienen, zelfs als deze is gekoppeld aan een expressiepedaal. Dit is erg handig als u de manier waarop het expressiepedaal werkt prettig vindt, maar direct algemene wijzigingen wilt aanbrengen door de parameter rechtstreeks aan te passen.

VOORBEELD VAN EXPRESSIEPEDAAL - PITCH REGELEN

Laten we het expressiepedaal toewijzen om de pitch van het Poly Chroma-verwerkingselement te wijzigen. Sluit eerst uw expressiepedaal aan op de EXP-aansluiting aan de achterkant van LVX.

Draai C3 naar een BLANK-preset. Druk op C3 om de Edit Pages te openen. Draai C3 naar de PITCH-categorie en wijzig het type in Poly Chroma.

Terwijl u hier bent, wijzigt u de locatie in PRE+DRY, dit plaatst de Poly Chroma op het droge pad, voor de delay. Wijzig ook de Poly Chroma's Pitch-parameter in 12 m2 en de Poly Chroma's Mix-parameter in 100%.

Draai C3 naar de EXP PEDAL Edit Page. Wijzig de eerste expressiepedaaltoewijzing, EXP A Assign, Pitch-Pitch. Dit is een afkorting voor de parameter waarbij het eerste woord staat voor de categorie (hier richten we ons op de Pitch-categorie) en het tweede woord staat voor de daadwerkelijke parameternaam (de Poly Chroma's Pitch). Laten we nu de EXP A Min wijzigen in 50% en de EXP A Max in 100%. Aangezien we de pitchparameter momenteel hebben ingesteld op 12 m2 (een octaaf omhoog en de hoogste waarde voor deze parameter), komt 100% precies overeen met 12 m2 en 50% komt precies overeen met het midden van het knoppenbereik 0 m2, wat geen pitchverschuiving is. Aangezien de Min-parameter de hiel naar beneden presenteert en de Max-parameter de teen naar beneden op het expressiepedaal vertegenwoordigt, beweegt het expressiepedaal soepel tussen geen pitchverschuiving en een octaaf omhoog van pitchverschuiving. Laten we een paar akkoorden tokkelen terwijl we het expressiepedaal bewegen en luisteren naar het resultaat.

VOORBEELD VAN EXPRESSIEPEDAAL - EXPRESSIEBRON GEBRUIKEN

Laten we een preset maken om te zien hoe u de Expression Source-parameter kunt gebruiken als aanvulling op de Modifier-sectie in LVX.

Draai C3 naar een BLANK-preset. Voordat u de Edit Pages opent, draait u de Mix-knop op het voorpaneel naar nul. Hierdoor kunnen we naar alles in de Pre+Dry-categorie luisteren zonder echo's.

Druk op C3 om de Edit Pages te openen. Draai C3 naar de PITCH-categorie en wijzig het type in Lo-Fi. Wijzig de

Locatie in PRE+DRY, dit plaatst de Lo-Fi-pitch op het droge pad, voor de delay. Wijzig ook de Lo-Fi's Pitch L- en Pitch R-parameters in 12 m2 en de Lo-Fi's Mix-parameter in 100%.

Laten we een LFO-modifier toewijzen aan Pitch L. Draai C3 naar de MODIFIERS Edit Page. We gebruiken de eerste modifier LFO A. Wijzig LFO A Assign in PTCH-PITCH L. Laten we de andere LFO A-parameters voorlopig met rust laten. Als u luistert, hoort u de linkerkant van de pitch veranderen van -12 naar +12 halve tonen en de rechterkant statisch 12 halve tonen omhoog verschoven zijn.

Om Pitch R aan dezelfde modifier als Pitch L te koppelen, gebruiken we de Expression Source-parameter. Draai C3 naar de eerste EXP PEDAL Edit Page. Stel EXP SOURCE A in op LFO A en EXP ASSIGN A in op PTCH-PITCH R. Laten we de andere EXP A-parameters met rust laten. Als u nog een keer luistert, hoort u nu de pitch op het linker- en rechterkanaal samen bewegen in hetzelfde tempo, omdat ze beide zijn verbonden met dezelfde modifier. Probeer hier de EXP A MIN te wijzigen in 100% en de EXP A MAX in 0%. Als u nu luistert, hoort u de Pitch L- en Pitch R-parameters tegengesteld aan elkaar bewegen, maar in hetzelfde tempo, omdat ze beide zijn gekoppeld aan LFO A.

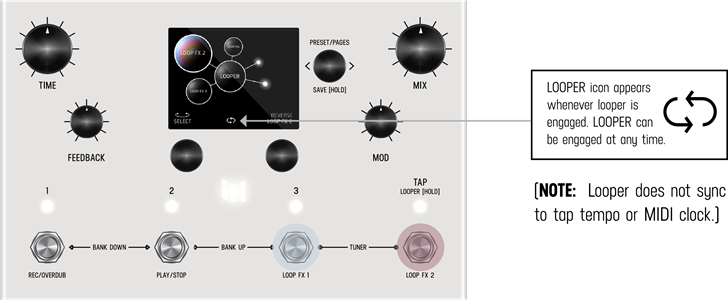

LOOPER

LVX heeft een altijd beschikbare stereo looper van 60 seconden.
(Opmerking: looper-audio wordt niet opgeslagen tijdens het uitschakelen.)
De looper is tegelijkertijd beschikbaar met de delays, dus u hebt volledige toegang tot al uw LVX-presets bij het gebruik van de looper. De looper heeft aanpasbare voetschakelaars en de loop zelf kan ook worden verplaatst, voor de delays, na de delays, op het droge pad, na de mixregelaar van de delay en in de feedback van de delaylijnen. U krijgt ook een unieke warp-regelaar die door de huidige loop scrolt met het expressiepedaal.

Om de looper te openen, houdt u Tap ingedrukt om de regelaars in te schakelen. Het looper-pictogram verschijnt in het midden onderaan het scherm om te laten zien dat de looper is ingeschakeld en dat de voetschakelaars zijn ingesteld om de looper te bedienen. (Zie het looper-pictogram hieronder) De looper-voetschakelaars record/overdub en play/stop werken op de klassieke manier.

Om een nieuwe loop op te nemen, drukt u gewoon op Record (voetschakelaar 1) terwijl de looper is gestopt. Om een loop op te nemen, drukt u op voetschakelaar 1. Wanneer u klaar bent met het afspelen van uw audiofrase en een looppunt wilt instellen, drukt u op Overdub (voetschakelaar 1) of Play (voetschakelaar 2). Met Overdub kunt u opnemen over uw huidige loop. Nadat het looppunt is ingesteld, gebruikt u voetschakelaar 2 om het afspelen te starten en te stoppen.

Om een loop uit het geheugen te wissen of te verwijderen, neemt u een nieuwe loop op. Terwijl de looper is gestopt, drukt u op Record om een nieuwe loop te starten. Druk vervolgens op Overdub of Play om het eindpunt van uw nieuwe loop in te stellen.

De functies voor voetschakelaar 3 en 4 kunnen worden toegewezen op de Looper-pagina in de Edit-weergave. Voor voetschakelaar 3 (Looper FX 1) hebt u de keuze uit Play Once, Retrigger en Expression Pedal Warp. 'Play Once' (Eenmaal afspelen) start uw loop opnieuw en stopt automatisch nadat de loop eenmaal is afgespeeld. 'Retrigger' start uw loop opnieuw en speelt uw loop continu af. Expression Pedal Warp stopt het normale afspelen van uw looper en laat u met uw expressiepedaal door de geloopte audio scrubben. Met het expressiepedaal in de hielpositie bevindt u zich aan het begin van uw loop. Met het expressiepedaal in de teenpositie bevindt u zich aan het einde van uw loop. De snelheid en positie van uw expressiepedaal bepalen hoe u door de audio scrubt; supersnel, superlangzaam, vooruit en achteruit. Veel plezier met het vervormen van uw loop en het voeden in de delays. Voor voetschakelaar 4 (Looper FX 2) hebt u de keuze uit Reverse, Half Speed en Half Speed / Reverse. Met de laatste optie, Half Speed / Reverse, voert voetschakelaar 4 de klassieke dual-action-schakeling uit. In deze optie drukt u op om het afspelen op halve snelheid in te schakelen en dubbeltikt u om het afspelen in omgekeerde richting in te schakelen.

DELAYSTRUCTUREN

Het hart van LVX zijn de stereo delaylijnen. De eerste twee delayparameters zijn structuur en type. Structuur reorganiseert de delaylijnen om delaytaps en filters toe te voegen, de richting om te keren en de delays te verdraaien in een duale polystructuur die is aangepast van onze Polymoon. De typeparameter verandert de tonaliteit en kwaliteit van de delaylijnen. Elk type heeft zijn eigen ingebouwde modulatie die wordt bediend door de MOD-knop op het voorpaneel.

GEBRUIKELIJKE DELAYPARAMETERS

TIJD - De huidige delaytijd. Deze parameter is gekoppeld aan de Time-knop op het voorpaneel, heeft een 32-bits resolutie en kan worden uitgedrukt in seconden of BPM door de instelling "TEMPO DISP" in de Global Edit Pages te wijzigen. De Time-parameter kan per preset of globaal op alle presets worden toegepast door de parameter "TEMPO SEL" in de Global Edit Pages te wijzigen.

LINKERDIVISIE - Deze parameter stelt de huidige tijdsverdeling in voor de linkerdelaylijn en wordt uitgedrukt in nootwaarden. De divisieparameter is handig wanneer u uw linkerdelay automatisch wilt aanpassen aan een specifieke nootwaarderatio van de Time-parameter. In de "BLANK"-preset is deze parameter standaard ingesteld op "OFF", wat u kwartnootdivisies geeft die overeenkomen met de knipperende Tap LED op het voorpaneel.

RECHTERNOOTDIVISIE - Deze parameter stelt de huidige tijdsverdeling in voor de rechterdelaylijn en wordt uitgedrukt in nootwaarden. De divisieparameter is handig wanneer u uw rechterdelay automatisch wilt aanpassen aan een specifieke nootwaarderatio van de Time-parameter. In de "BLANK"-preset is deze parameter standaard ingesteld op "OFF", wat u kwartnootdivisies geeft die overeenkomen met de knipperende Tap LED op het voorpaneel.

HALVE SNELHEID - Dit stelt de huidige lees-/schrijfsnelheid in voor de delaylijn. Wanneer de halve snelheid is uitgeschakeld, werken de delays met een bemonsteringsfrequentie van 48 kHz, waardoor u een maximale delaytijd van 2,54 seconden stereo delaytijd krijgt; en wanneer de halve snelheid is ingeschakeld, werken de delays met 24 kHz, waardoor u 5,08 seconden delaytijd krijgt. Probeer de Half Speed-parameter te wijzigen terwijl de delays echoën met een royale hoeveelheid feedback om interessante tijd- en pitch-effecten te creëren.

FEEDBACK - Dit regelt de hoeveelheid van de output van de delaylijn die wordt gemengd met de input van de delaylijn. Deze parameter is gekoppeld aan de Feedback-knop op het voorpaneel en stelt de feedback in voor zowel de linker- als de rechterdelay.

CROSSFEED - Deze regelaar werkt samen met de feedbackparameter om in te stellen hoeveel van de linkerdelay-output wordt gemengd met de rechterdelay-input, en hoeveel van de rechterdelay-output wordt gemengd met de linkerdelay-input. Gebruik dit om interessante trapsgewijze delay-effecten te creëren wanneer de linker- en rechterdelays verschillende instellingen hebben.

MOD - Deze parameter stelt de hoeveelheid modulatie in op de linker- en rechterdelaylijnen en heeft een andere voicing voor elk delaytype. Deze parameter is gekoppeld aan de Mod-knop op het voorpaneel en is niet verbonden met de Modulation-categorie. De Mod-parameter is handig om snel wat beweging in te schakelen om uw delaylijnen te animeren. Gebruik voor diepere en meer volledige modulatieregeling de Modulation-categorie wanneer u uw delaylijnen wilt verbeteren met nog meer modulatie.

DEMPING - Deze parameter vermindert de hoge frequenties in de linker- en rechterdelays. Wanneer ingesteld op nul, hebben de delays de volledige hoeveelheid hoogfrequente details. De dempingsparameter heeft een andere respons per delaytype. Voor het digitale delaytype kunt u met de dempingsregelaar uw herhalingen donkerder maken. Voor het BBD-delaytype wijzigt de dempingsregelaar de filterstructuur rond de bucket brigade-klok, zonder klokruis voorinstelling wanneer de kleur is ingesteld op 100%. Voor het tape-delaytype wijzigt de dempingsregelaar de filterstructuur en veroudert de tape om donkerdere timbres mogelijk te maken.

MIDI-KLOK - Met deze parameter kunt u de inkomende MIDI-beatklok per preset negeren. In de meeste situaties kunt u gewoon de Global gebruiken om inkomende MIDI-beatklok te accepteren of te negeren, maar als u meer controle nodig hebt, gebruikt u deze parameter. Deze parameter heeft drie instellingen: "USE GLOBAL" (GLOBALE WAARDE GEBRUIKEN), "FORCE LISTEN' (FORCEER LUISTEREN) en 'FORCE IGNORE' (FORCEER NEGEREN). 'USE GLOBAL' (GLOBALE WAARDE GEBRUIKEN) stelt de preset in om te volgen wat de Global MIDI Clock-parameter is ingesteld, alle fabrieksinstellingen in LVX zijn standaard ingesteld op deze instelling. Met 'FORCE LISTEN' (FORCEER LUISTEREN) kunt u deze preset00 instellen om altijd naar de MIDI-beatklok te luisteren en met 'FORCE IGNORE' (FORCEER NEGEREN) kunt u de preset instellen om de MIDI-beatklok altijd te negeren.

UITLEG VAN DE DELAYSTRUCTUREN EN -TYPES: DELAYSTRUCTUREN

STANDAARD - Stereo parallelle delaylijnen
Parameters: Tijd, linker nootdivisie, rechter nootdivisie, halve snelheid, feedback, crossfeed, mod

MULTITAP - een delay met 8 taps met 4 taps toegewezen aan elke kant. Taps 1-4 zijn verbonden met de linkerkant van de delay. Taps 5-8 zijn verbonden met de rechterkant van de delay
Parameters: Tijd, linker nootdivisie, rechter nootdivisie, halve snelheid, feedback, crossfeed, Mod Tap 1-8, niveau 1-8, pan 1-8

MULTI FILTER - dezelfde delaystructuur als de MultiTap met een afzonderlijk banddoorlaatfilter toegevoegd aan de output van elke tap
Parameters: Tijd, linker nootdivisie, rechter nootdivisie, halve snelheid, feedback, crossfeed, Mod Tap 1-8, filter 1-8, Q 1-8, niveau 1-8, pan 1-8

POLY - Poly is een duale versie van de Polymoon-delaystructuur, elke kant van de delay wordt verwerkt door zijn eigen algoritme en onafhankelijk over het stereospectrum verspreid
Parameters: Tijd, linker nootdivisie, rechter nootdivisie, halve snelheid, feedback, crossfeed, Mod, dimensie, vermenigvuldigen, niveau, linker modulatie, rechter modulatie

REVERSE - Stereo parallelle delays met reverse playback
Parameters: Tijd, linker nootdivisie, rechter nootdivisie, halve snelheid, feedback, crossfeed, mod

SERIE - Stereo serie delays elke kant heeft twee delays in serie. Delaydivisies voor elk van de vier delays (twee aan elke kant) kunnen onafhankelijk worden ingesteld. Bij het plaatsen van verwerkingselementen op de feedbacklocatie voor de seriestructuur, bevinden de verwerkingselementen zich in de feedback van Delay 1. Mid Mix stelt de outputmix van Delay 1 in als deze naar Delay 2 gaat.
Parameters: Tijd, linker nootdivisie Delay 1, linker nootdivisie Delay 2, rechter nootdivisie Delay 1, rechter nootdivisie Delay 2, halve snelheid, feedback 1, feedback 2, crossfeed, Mod, mid mix

DELAYTYPES

DIGITAL - ongekleurde, volledig schone delaylijn, hier varieert de mod-knop op het voorpaneel van langzame en brede modulaties bij minimum tot snelle en smalle modulaties bij maximum

BBD - analoog gearomatiseerde bucket brigade gekleurde delaylijnen, hier voegt de mod-knop diepte toe aan de klassieke lfo

MAGNETIC - tape gearomatiseerde delay met een lichte verzadiging en zachte degradatie, hier verhoogt de mod-knop de hoeveelheid wow en flutter

CATEGORIEËN EN ELEMENTEN

De verwerkingselementen zijn gegroepeerd in categorieën. De categorieën zijn: Dynamics, Preamp, Filter, Pitch en Modulation. Belangrijk: de categorie Modulation staat los van de Mod-knop op het voorpaneel, die rechtstreeks de modulaties aanstuurt die in de vertragingen zijn ingebouwd. Alle verwerkingselementen in LVX, met uitzondering van Poly Chroma, zijn stereo en kunnen het linker- en rechteraudiosignaal volledig onafhankelijk verwerken. De elementen kunnen vóór de vertragingslijnen, na de vertragingslijnen, in de feedback van de vertragingslijnen en in het pre + dry-pad worden geplaatst, dat lichtblauw is aangegeven. De looper heeft nog een extra locatie in vergelijking met de andere elementen, namelijk "POST MIX", die roze is aangegeven. Wanneer alle categorieën zich op dezelfde locatie bevinden, is de verwerkingsvolgorde van eerste tot laatste Looper, Dynamics, Preamp, Filter, Pitch en Modulation.

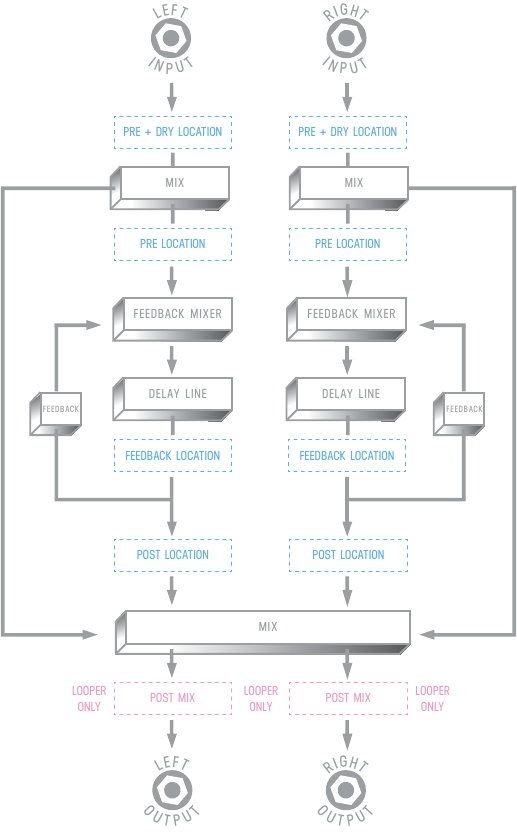

Visueel diagram van de verwerkingselementen:

Ook weergegeven in het visuele diagram is de Mixer voor LVX. De Mixer is rechtstreeks verbonden met de mixknop op het voorpaneel. Om de Dry- en Wet Trim-niveaus aan te passen, gebruikt u C3 om de Edit View te openen en naar de MIX-sectie te gaan. Hieronder volgt een overzicht van elke categorie en de verwerkingselementen die ze bevatten:

CATEGORIE DYNAMICS

COMPRESSOR - een verbeterde, volledig instelbare stereocompressor die is aangepast van Enzo. U kunt de compressor gebruiken als een audiomicroscoop om in te zoomen op kleine details, of als u hem zachter instelt, kan de compressor de niveaus van uw delay-creaties in evenwicht brengen.
Parameters: Threshold, Ratio, Gain, Attack, Release, Mix

SWELL - een stereo exponentiële automatische volumegolf om de attack van uw audio te verwijderen. Swell werkt het beste vóór de vertragingslijnen, waar het helpt bij het creëren van dromerige geluidspads Parameters: Attack Time, Gain

DIFFUSION - Diffusion is een stereopaar van superkorte multitap-delays die worden gebruikt om uw geluid glad te strijken en scherpe geluiden te verzachten.
De density-regelaar voegt geleidelijk meer uitsmering van de audio toe en het low-passfilter snijdt hoge tonen af om uw geluid verder te verzachten. Probeer Diffusion te gebruiken op de feedbacklocatie van uw delays om het geluid geleidelijk te verzachten bij elke herhaling. Parameters: Density, Low Pass Filter

LIMITER - Een volledig uniek stereo-algoritme voor de LVX, de Limiter hard limiet uw signaal tot de drempel. Met een totaal ander algoritme dan de compressor van de LVX, voegt de Limiter onmiddellijke en dramatische punch toe aan uw geluid. Parameters: Threshold, Gain, Release

CATEGORIE PREAMP

VOLUME PEDAL - het volume pedaal element op de LVX komt tot leven wanneer het is verbonden met de modifiers. Probeer een LFO toe te wijzen om de Balance te regelen en te zorgen voor een continu verschuivende panning van uw vertragingen. Parameters: Level, Balance

TUBE - de Tube Preamp zorgt voor een mid boost met regelbare gain en level. Probeer de Tube Preamp te combineren met het Magnetic Delay-type.
Parameters: Parameters: Gain, Level

TRANSISTOR - de Transistor Preamp benadrukt hoge frequenties, perfect voor het toevoegen van helderheid aan saaie audiosignalen Parameters: Parameters: Gain, Level

OP-AMP - de Op-Amp Preamp geeft je een breedbandboost met een minder benadrukte lage kant, een goede allround voorversterker Parameters: Parameters: Gain, Level

DRIVE - een donkere en zachte overdrive om crunch toe te voegen aan uw delay-herhalingen
Parameters: Gain, Bass, Treble, Level

BIT CRUSHER - een stereo bit crusher aangepast van Ottobit Jr., gebruik de bit crusher om het karakter van vintage digitale delays met een lage samplefrequentie na te bootsen
Parameters: Sample Rate, Bit Depth, Level

CATEGORIE FILTER

LADDER FILTER - onze unieke stereo ladder filters aangepast van de Enzo, gebruik de Frequency parameter om de center frequentie in te stellen voor zowel de linker- als de rechterkant van het filter, gebruik de Spread parameter om de center frequentie aan de rechterkant te compenseren. Wanneer de Spread parameter op nul staat, staan beide kanten van het filter op dezelfde frequentie. Parameters: Frequency, Resonance, Topology, Spread

STATE VARIABLE FILTER - ook aangepast van Enzo, de State Variable filter biedt een andere geweldige smaak van romige filtering als aanvulling op het Ladder Filter. Net als bij het Ladder Filter compenseert de Spread parameter de rechter filterfrequentie. Parameters: Frequency, Resonance, Topology, Spread

COMB FILTER - een comb filter is een zeer korte resonante delay die een reeks inkepingen in het frequentiespectrum biedt. Het Comb Filter is perfect voor het toevoegen van kletterende robottonen aan uw delay-structuren. Ook hier biedt de Spread parameter een offset voor het rechterkanaalfilter.
Parameters: Depth (milliseconden), Resonance, Level, Spread

PARAMETRIC - Het Parametric Filter van LVX is een single band parametrische EQ. Het Parametric Filter is vooral handig in de Post Locatie om de algehele frequentierespons van uw delay in evenwicht te brengen. Het Parametric Filter is een shelving filter en de Gain varieert van -10dB tot 10dB, wat zorgt voor precieze boosts en cuts.
Parameters: Frequency, Resonance, Topology, Gain

CATEGORIE PITCH

POLY CHROMA - LVX is een volledig polyfone chromatische pitch shifter. Het enige mono element, de Poly Chroma sommeert uw stereo kanalen samen en verschuift de audio perfect, ongeacht hoe ingewikkeld de akkoorden zijn.
Parameters: Pitch, Mix

HARMONY - de eerste van 3 pitch shifters aangepast van de Hedra, het Harmony element is een 2-stemmige diatonische pitch shifter met onafhankelijke pitch detectie voor elke stem.
Parameters: Pitch Left, Pitch Right, Key, Scale, Glide, Mix

MICRO TUNE - ook van de Hedra, het Micro Tune element biedt onafhankelijke micro pitch aanpassingen aan elke kant van het stereo spectrum. De Micro Tune is perfect om een soortgelijk detune effect toe te voegen als chorus zonder de regelmatige pitch cyclus van een LFO.
Parameters: Pitch Left, Pitch Right, Mix

MONO CHROMA - het laatste element aangepast van Hedra is de Mono Chroma. Dit element heeft onafhankelijke tracking voor elke kant van het stereo spectrum, geoptimaliseerd voor single note lead lines, de Mono Chroma zorgt voor extra heldere pitch shifting. Parameters: Pitch Left, Pitch Right, Glide, Mix

LO-FI - dit element is een dual versie van de pitch shifter van de Ottobit Jr. Het Lo-Fi element gebruikt een vroege pitch shifting techniek die gemoduleerde low fidelity voices creëert. Parameters: Pitch Left, Pitch Right, Mix

CATEGORIE MODULATION (MODULATE)

CHORUS - aangepast van het multimode modulatieblok in de Polymoon, dit element biedt echte stereo chorus. Probeer de lokale Mix parameter in te stellen op 100% voor Vibrato.
Parameters: Speed, Depth, Mix

FLANGER - ook aangepast van de Polymoon, dit element is geweldig voor het toevoegen van langzame en cyclische piek inkepingen aan de output van uw delay structuren
Parameters: Speed, Depth, Feedback, Mix

DYNAMIC FLANGER - envelope driven flanging van de Polymoon, dit element kan een breed scala aan creatieve effecten bieden, van subtiele dubbele tracking, wilde pitch bends en diepe flanging die over het frequentiespectrum scheurt. Parameters: Attack Speed, Depth, Feedback, Direction, Mix

CASSETTE - het Cassette element biedt de warbles en degradaties van een falende tape. Gebruik de HIGHS- en LOWS-regelaars om uw frequentierespons te beperken en een falend en slecht gekalibreerd tape-afspeelsysteem te repliceren.
Parameters: Slip, Crinkle, Static, Highs, Lows, Mix

BARBERPOLE - nog een favoriet van de Polymoon, u kunt dit stereo-element gebruiken om de illusie te wekken van eindeloos spiraalvormige inkepingen die over het frequentiespectrum lopen. Het instellen van de richting op beide zorgt voor een dramatische stereo spread. Parameters: Speed, Feedback, Direction (up, down, both)

GRANULIZE - Granulize snijdt en herhaalt stukjes audio ter grootte van een hap. U kunt meerdere timbres creëren, van vastzittende buffer jitters tot resonante micro freeze buzzes. U kunt zelfs de richting van de grain playback regelen. Probeer de Size- en Repeats-parameters te regelen met de Modifiers voor evoluerende texturen. SIZE is de lengte van de grain in milliseconden. REPEATS is het aantal keren dat een grain wordt afgespeeld voordat een nieuwe grain wordt vastgelegd. En voor Granulize regelt SPREAD hoe verschillend de SIZE is tussen het linker- en rechterkanaal. Wanneer de SPREAD-parameter op nul staat, hebben het linker- en rechterkanaal dezelfde SIZE. Parameters: Size, Repeats, Spread, Direction (fwd, rev)

RING MOD - het Ring Mod element completeert het perfecte trio van quintessentiële robotachtige effecten samen met de Bit Crush van de Preamp Categorie en het Comb Filter van de Filter Categorie. De Ring Mod biedt een breed scala aan frequenties en klinkt geweldig op de feedbacklocatie van de delay structuur waar het uw audio progressief vouwt bij elke herhaling. Probeer de Mix in te stellen op 50% en de Frequency laag om tremolo territory te betreden Parameters: Frequency, Waveshape, Mix.

MIDI CC-TABEL

control change	lvx control	receive value range
CC# 01	mix	0 tot 127
CC# 02	dry trim	0 tot 127
CC# 03	wet trim	0 tot 127
CC# 04	expression pedal	0 tot 127
CC# 05	preamp type	0 tot 18 = off 19 tot 36 = volume pedal 37 tot 54 = tube 55 tot 73 = transistor 74 tot 91 = op-amp 92 tot 109 = drive 110 tot 127 = bitcrusher
CC# 06	preamp location	0 tot 31 = pre + dry 32 tot 63 = pre 64 tot 95 = fdbk 96 tot 127 = post
CC# 07	preamp parameter 1	0 tot 127
CC# 08	preamp parameter 2	0 tot 127
CC# 09	preamp parameter 3	0 tot 127
CC# 10	preamp parameter 4	0 tot 127
CC# 11	preamp parameter 5	0 tot 127
CC# 12	preamp parameter 6	0 tot 127
CC# 13	delay structure	0 tot 21 = standard 22 tot 42 = multitap 43 tot 63 = multifilter 64 tot 85 = poly 86 tot 106 = reverse 107 tot 127 = series
CC# 14	bypass	0 tot 63 = fx bypass 64 tot 127 = fx enable
CC# 15	time	0 tot 127
CC# 16	delay type	0 tot 42 = digital 43 tot 85 = bbd 86 tot 127 = tape
CC# 17	left note division	0 tot 127
CC# 18	right note division	0 tot 127
CC# 19	feedback	0 tot 127
CC# 20	Cross feedback	0 tot 127
CC# 21	delay mod	0 tot 127
CC# 22	delay parameter 1	0 tot 127
CC# 23	delay parameter 2	0 tot 127
CC# 24	delay parameter 3	0 tot 127
CC# 25	delay parameter 4	0 tot 127
CC# 26	delay parameter 5	0 tot 127
CC# 27	delay parameter 6	0 tot 127
CC# 28	delay parameter 7	0 tot 127
CC# 29	delay parameter 8	0 tot 127
CC# 30	delay parameter 9	0 tot 127
CC# 31	delay parameter 10	0 tot 127
CC# 32	delay parameter 11	0 tot 127
CC# 33	delay parameter 12	0 tot 127
CC# 34	delay parameter 13	0 tot 127
CC# 35	delay parameter 14	0 tot 127
CC# 36	delay parameter 15	0 tot 127
CC# 37	delay parameter 16	0 tot 127
CC# 38	delay parameter 17	0 tot 127
CC# 39	delay parameter 18	0 tot 127
CC# 40	delay parameter 19	0 tot 127
CC# 41	delay parameter 20	0 tot 127
CC# 42	delay parameter 21	0 tot 127
CC# 43	delay parameter 22	0 tot 127
CC# 44	delay parameter 23	0 tot 127
CC# 45	delay parameter 24	0 tot 127
CC# 46	delay parameter 25	0 tot 127
CC# 47	delay parameter 26	0 tot 127
CC# 48	delay parameter 27	0 tot 127
CC# 49	delay parameter 28	0 tot 127
CC# 50	delay parameter 29	0 tot 127
CC# 51	delay parameter 30	0 tot 127
CC# 52	delay parameter 31	0 tot 127
CC# 53	delay parameter 32	0 tot 127
CC# 54	delay parameter 33	0 tot 127
CC# 55	delay parameter 34	0 tot 127
CC# 56	delay parameter 35	0 tot 127
CC# 57	delay parameter 36	0 tot 127
CC# 58	delay parameter 37	0 tot 127
CC# 59	delay parameter 38	0 tot 127
CC# 60	delay parameter 39	0 tot 127
CC# 61	delay parameter 40	0 tot 127
CC# 62	dynamic type	0 tot 25 = off 26 tot 51 = compressor 52 tot 76 = swell 77 tot 102 = diffusion 103 tot 127 = limiter
CC# 63	dynamic location	0 tot 31 = pre + dry 32 tot 63 = pre 64 tot 95 = fdbk 96 tot 127 = post
CC# 64	dynamic parameter 1	0 tot 127
CC# 65	dynamic parameter 2	0 tot 127
CC# 66	dynamic parameter 3	0 tot 127
CC# 67	dynamic parameter 4	0 tot 127
CC# 68	dynamic parameter 5	0 tot 127
CC# 69	dynamic parameter 6	0 tot 127
CC# 70	pitch type	0 tot 21 = off 22 tot 42 = poly chroma 43 tot 63 = harmony 64 tot 85 = micro tune 86 tot 106 = mono Chroma 107 tot 127 = lo-fi
CC# 71	pitch location	0 tot 31 = pre + dry 32 tot 63 = pre 64 tot 95 = fdbk 96 tot 127 = post
CC# 72	pitch parameter 1	0 tot 127
CC# 73	pitch parameter 2	0 tot 127
CC# 74	pitch parameter 3	0 tot 127
CC# 75	pitch parameter 4	0 tot 127
CC# 76	pitch parameter 5	0 tot 127
CC# 77	pitch parameter 6	0 tot 127
CC# 78	filter type	0 tot 25 = off 26 tot 51 = ladder 52 tot 76 = state var 77 tot 102 = Comb 103 tot 127 = parametric
CC# 79	filter location	0 tot 31 = pre + dry 32 tot 63 = pre 64 tot 95 = fdbk 96 tot 127 = post
CC# 80	filter parameter 1	0 tot 127
CC# 81	filter parameter 2	0 tot 127
CC# 82	filter parameter 3	0 tot 127
CC# 83	filter parameter 4	0 tot 127
CC# 84	filter parameter 5	0 tot 127
CC# 85	filter parameter 6	0 tot 127
CC# 86	mod type	0 tot 15 = off 16 tot 31 = chorus 32 tot 47 = flanger 48 tot 63 = dyn flanger 64 tot 79 = cassette 80 tot 95 = barberpole 96 tot 111 = granulize 112 tot 127 = ring mod
CC# 87	mod location	0 tot 31 = pre + dry 32 tot 63 = pre 64 tot 95 = fdbk 96 tot 127 = post
CC# 88	mod parameter 1	0 tot 127
CC# 89	mod parameter 2	0 tot 127
CC# 90	mod parameter 3	0 tot 127
CC# 91	mod parameter 4	0 tot 127
CC# 92	mod parameter 5	0 tot 127
CC# 93	mod parameter 6	0 tot 127
CC# 94	looper location	0 tot 25 = pre + dry 26 tot 51 = pre 52 tot 76 = feedback 77 tot 102 = post 103 tot 127 = post mix
CC# 95	looper level	0 tot 127
CC# 96	looper feedback	0 tot 127
CC# 97	looper fx1 select	0 tot 127
CC# 98	looper fx2 select	0 tot 127
CC# 99	tap tempo	press = 127
CC# 100	looper record/overdub press	press = 127
CC# 101	looper play/stop press	press = 127
CC# 102	looper fx1 press	press = 127
CC# 103	looper fx2 press	press = 127 voor looper fx2 = half speed / reverse 0 - 63 = reverse 64 - 127 = half speed
CC# 117	toggle tuner mode	press = 127
CC# 118	trigger hold modifier	press = 127
CC# 119	delay half speed	0 - 63 = half speed off 64 - 127 = half speed on
CC# 120	delay damping	0 = 127
CC# 121	midi Clock	0 - 42 = use global 43 - 85 = force listen 86 - 127 = force ignore

MIDI PC-TABEL

program change	action
pC# 0	bypass
pC# 1-99	loads presets 1 - 99
pC# 100	load favorite preset 1
pC# 101	load favorite preset 2
pC# 102	load favorite preset 3

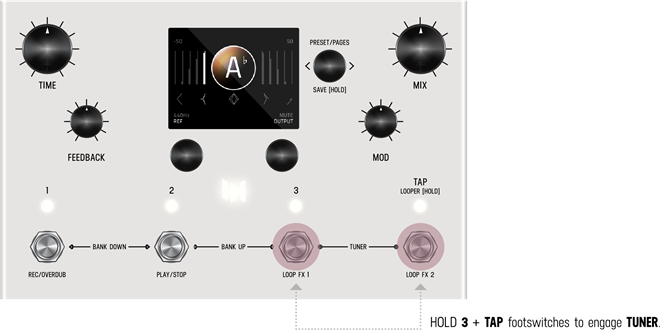

TUNER

Om TUNER in te schakelen, HOUDT 3 + TAP voetschakelaars VAST. Noten worden automatisch gedetecteerd en worden groen wanneer ze nauwkeurig zijn gestemd. De referentiefrequentie van de tuner kan indien gewenst worden aangepast.

GLOBALS

GLOBALS bevindt zich aan het einde van de EDIT PAGES. Om het einde te bereiken, blijft u aan de C3-knop (met de klok mee) draaien en bladert u door alle categorieën totdat u bij GLOBALS komt. Voor een snelkoppeling naar GLOBALS bevindt het zich ook achter SYSTEM INFO. Zie kaart. Globale instellingen hebben invloed op alle presets en veranderen niet per preset.

Deze instellingen zijn universeel voor de hele LVX en veranderen niet met de presets.

• NOISE GATE: stelt de drempelwaarde in om de gate in te schakelen om te helpen bij lawaaierige opstellingen
• EDIT PAGE: Text View of Graphic View
• SPILLOVER: Als Spillover is ingeschakeld, overlappen echo's van uw laatste preset met uw huidige preset tijdens overgangen.^[1]
  (De Spillover heeft tijd nodig om volledig weg te ebben voor de vorige preset voordat het een nieuwe spillover voor de huidige preset kan beginnen.
• DELAY TRAILS: als trails zijn ingeschakeld, zullen uw echo's op natuurlijke wijze wegsterven wanneer de LVX wordt overgeslagen TAP GLIDE: als glide is ingeschakeld, verlopen de vertragingstijden die met tap tempo zijn ingevoerd soepel
• RELAY BYPASS: Buffered Bypass of Relay Bypass (alleen mono-ingang en -uitgang)^[2]
• INPUT LEVEL: Instrument of Line/Synth, als er clipping optreedt in de Instrument-modus, kiest u Line/Synth
• KILL DRY: Wanneer kill dry is ingeschakeld, geeft de LVX alleen audio door wanneer deze actief is. In bypass is de LVX gedempt. Dit is handig bij het werken met een externe mixregeling die wordt gebruikt in sommige versterkers, processors en mengpanelen.
• BRIGHTNESS: stelt de schermhelderheid in van 0 tot 100%
• LOGO LIGHT: stelt de helderheid van het logo in van 0 tot 100%
• TUNER REFERENCE: stel de tunerreferentie in van 425 Hz tot 455 Hz
• TUNER OUT: Mute of Bypass
• TEMPO: stelt het globale tempo in
• TEMPO DISP: Milliseconden of BPM
• TEMPO SELECT: Selecteer Preset of Global
• TACTILE: Schakel de Tactile View Pop Up uit
• MIDI CHANNEL: 1 tot en met 16, of OMNI
• MIDI CLOCK - Hiermee kunt u globaal kiezen om naar MIDI Beat Clock te LUISTEREN of deze te NEGEREN.
• MIDI OUT: Selecteer MIDI Out of MIDI Thru. Wanneer MIDI Thru is ingeschakeld, worden MIDI-gegevens die op de MIDI In-aansluiting worden ontvangen, doorgegeven aan de MIDI Out-aansluiting

^[1] LVX beschikt over een stereo Analog Mix. Analog Mix wordt altijd gebruikt, tenzij Spillover is ingeschakeld of een verwerkingselement op de PRE + DRY- of POST MIX-locatie wordt geplaatst.

^[2] LVX beschikt over een mono Relay Bypass die kan worden geselecteerd op de GLOBALS VIEW-bewerkingspagina. Stereo-ingangs- en -uitgangsverbindingen maken het automatisch noodzakelijk om de Relay uit te schakelen en LVX over te schakelen naar Analog Buffered Bypass.
LET OP: Spillover, Trails en Kill Dry schakelen allemaal automatisch Analog Buffered Bypass in als ze zijn geselecteerd. Dit gebeurt transparant op de achtergrond om altijd de hoogste signaalintegriteit te behouden.

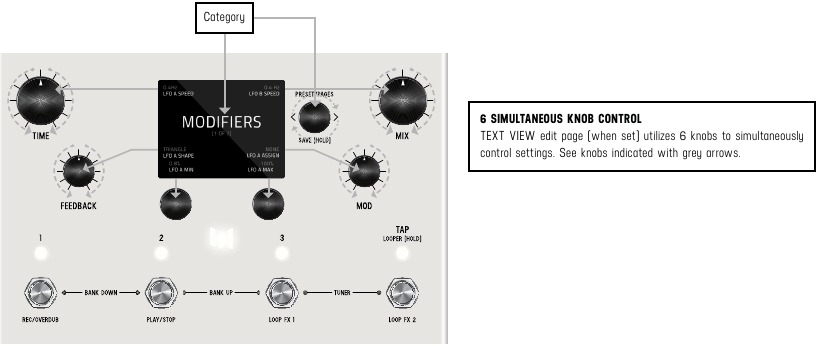

TEXT VIEW (ALTERNATIEVE WEERGAVE VAN DE BEWERKINGSPAGINA)

De standaardweergave van de EDIT PAGE is GRAPHIC VIEW, die draaiende bellen bevat die een gerichte benadering van bewerking mogelijk maken. Een alternatieve weergave van de EDIT PAGE is TEXT VIEW, die 6 parameters per pagina weergeeft. Draai aan C3 om door de categorieën te bladeren. 6 knoppen bedienen de instellingen tegelijkertijd. U kunt van GRAPHIC VIEW naar TEXT VIEW veranderen in GLOBALS. Ga in GLOBALS naar C1 om naar EDIT PAGE te carrouselen. Draai aan C2 en verander van GRAPHIC VIEW naar TEXT VIEW.

VOORINSTELLINGEN EXPORTEREN

We bieden een gratis Meris-editor/bibliothecaris aan genaamd prEDITOR v2 die compatibel is met zowel LVX als MercuryX. prEDITOR v2 is ontworpen om je snel en gemakkelijk voorinstellingen te laten exporteren/importeren, organiseren en volledige bibliotheken te laten beheren. Je kunt je geluiden ook direct vormgeven met nieuwe hoogten in snelheid. Alle functies van de hardware zijn nu ingedeeld met supereenvoudige I/O-mogelijkheden met behulp van prEDITOR.

Opmerking: LVX moet via MIDI worden aangesloten met behulp van een MIDI-apparaat of -interface en moet correct worden gevoed door een solide voeding. Ga voor meer informatie naar de prEDITOR v2-webpagina en bekijk onze Youtube-tutorial.

FABRIEKSINSTELLINGEN HERSTELLEN

Om je LVX terug te zetten naar de fabrieksinstellingen, houd je C3 ingedrukt tijdens het opstarten van de LVX om de Factory Reset View te openen. Vanuit de Factory Reset View druk je op C1 om de Factory Reset te starten, waarmee alle voorinstellingen en algemene instellingen worden gereset, of druk je op C2 om het resetten te annuleren en de LVX normaal te starten.

OPMERKING: Zorg ervoor dat je een back-up maakt van je aangepaste voorinstellingen via midi sysex. Fabrieksreset wist alle gebruikersbewerkingen van de LVX-fabrieksvoorinstellingen.

FIRMWARE-UPDATE

Om de firmware-updatemodus te openen, houd je voetschakelaar 1 en 3 ingedrukt tijdens het opstarten van LVX.
Het scherm toont een Copy File graphic screen. Maak verbinding met je computer via de USB C-aansluiting aan de achterkant. LVX verschijnt op je computer als een USB-station. Wanneer er updates beschikbaar zijn, sleep je de nieuwste LVX-firmware-image (te downloaden van http:// www.meris.us/product/lvx/) van je computer naar het LVX-station. De LVX toont een laadmeter. Wanneer de laadmeter vol is en je computer aangeeft dat de kopie is voltooid, werp je het LVX-station uit voordat je de USB C-kabel loskoppelt.
Pover Cycle graphic screen wordt weergegeven.
Haal de stekker uit het stopcontact en steek deze weer in de LVX om de update te voltooien.

WOORDENLIJST

A

ATTACK [Compressor]: De tijd die de compressor nodig heeft om het ingangssignaal te verlagen dat de drempelwaarde van de compressor overschrijdt. Snelle Attack zorgt voor een consistent, gecontroleerd volume. Lange Attack leidt tot een krachtiger geluid.

ATTACK SPEED [Dynamic Flanger]: De snelheid waarmee de Envelope van de Flanger reageert op je ingangssignaal.

ATTACK TIME [Swell]: De tijdsduur die een swell nodig heeft om het volledige volume te bereiken. Deze tijd begint wanneer een plectrum-attack (of transient) wordt gedetecteerd.

B

BALANCE [Volume Pedal]: Panning-regeling tussen linker- en rechterkanaal. -100% resulteert in een volledig rechterkanaalsignaal, 100% is volledig links.

BASS [Drive]: Aanpassing voor lage frequenties in het Drive-effect.

BIT DEPTH [Bit Crusher]: Wijzigt de bitdiepte van 1 bit naar 32 bits, waardoor het ingangssignaal wordt verpletterd en het dynamische bereik afneemt.

C

CRINKLE [Cassette]: Voegt schommelingen toe aan de ingangsaudio die de kreukels en vouwen van een beschadigde magneetband simuleren

D

DENSITY [Diffusion]: Voegt reflecties toe aan de korte tijdsvertragingen die sterk reflecterende wanden in een kleine ruimte simuleren. Gebruik deze parameter om je audio te verzachten en uit te smeren

DEPTH [Chorus, Flanger, Dynamic Flanger]: De intensiteit van de modulatie. Lagere waarden vertalen zich in subtiele bewegingen, terwijl hogere waarden sterke, ontstemde effecten creëren.

DIRECTION [Dynamic Flanger, Barberpole, Granulize]:
[omhoog, omlaag, beide] Voor de Dynamic Flanger zet 'Up' beide stereo-flangers zo dat ze van lage naar hoge frequentie volgen wanneer het ingangssignaal luider wordt, 'Down' zet beide flangers zo dat ze van hoge naar lage frequentie volgen, en 'Both' zet de linkerflanger zo dat deze van hoog naar laag volgt en de rechterflanger van laag naar hoog.
[omhoog, omlaag, beide] Voor de Barberpole zet 'Up' beide stereo-phasers zo dat ze van lage naar hoge frequentie vegen, 'Down' zet beide phasers zo dat ze van hoge naar lage frequentie vegen, en 'Both' zet de linker phaser zo dat deze van laag naar hoog veegt en de rechter phaser van hoog naar laag volgt. [fwd, rev] Voor Granulize bepaalt de richting of de repeats recht of omgekeerd worden herhaald.

F

FEEDBACK [Flanger, Dynamic Flanger, Barberpole]: Regelt de hoeveelheid signaal die wordt teruggevoerd naar het modulatiecircuit, waardoor een sterk, resonant effect ontstaat.

FREQUENCY [Ladder, State Variable, Parametric]: Het selectieve cutoff-punt in het filtereffect. Zie Topology om te leren hoe de Frequency interacteert met de verschillende filterstructuren.

G

GAIN [Swell, Tube, Transistor, Op-Amp, Drive, Bit Crusher]: Aanpassing voor volume vóór het Preamp-effect.

GLIDE [Harmony, Mono Chroma]: Wanneer geactiveerd, zorgt glide voor een vloeiende overgang van elk toegewezen stuursignaal (van de Modifiers of Expression-pedalen) om een vloeiende overgang tussen toonhoogtes te creëren. Met Glide On kun je het expressiepedaal of de modifier gebruiken om soepel tussen toonhoogtes te vegen, vergelijkbaar met een whammy-eque-ervaring. Met Glide Off stapt het expressiepedaal of de modifier hard door de toonhoogte-intervallen voor een arpeggio-effect. [fwd, rev] Voor Granulize bepaalt de richting of de repeats recht of omgekeerd worden herhaald.

H

HIGHS [Cassette]: Shelf EQ-cut voor hoge frequenties, unity gain bij 100%.

K

KEY [Harmony]: Selecteer de toonsoort waarnaar geharmoniseerde toonhoogtes worden gesnapt.

L

LEVEL [Volume Pedal, Tube, Transistor, Op-Amp, Drive, Bit Crusher]: Aanpassing voor volume na de Preamp.

LOWS [Cassette]: Shelf EQ-cut voor lage frequenties, unity gain bij 100%.

LPF [Diffusion]: Afkorting voor Low Pass Filter. Een filter dat signalen onder de cutoff-frequentie doorlaat en effectief hoge frequenties afsnijdt.

M

MIX [Compressor, Poly Chorma, Harmony, Micro Tune. Mono Chroma, Lo-Fi, Chorus, Flanger, Dynamic Flanger, Cassette, Ring Mod]: Regeling over de hoeveelheid wet-signaal die met dry wordt gemixt, waardoor subtiel gebruik mogelijk is.

P

PITCH [Poly Chroma]: Polyfone toonhoogte-aanpassing in stappen van 20 cent (m2 = kleine seconde / halve stap).

PITCH Left/Right [Harmony, Micro Tune, Mono Chroma, Lo-Fi]: Onafhankelijke, monofone toonhoogteverschuiving voor linker- en rechterkanaal van een stereoveld. Met deze parameter kun je de toonhoogte-interval nauwkeurig regelen (m2 = kleine seconde / halve stap).

R

RATIO [Compressor]: Bepaalt de hoeveelheid compressie die wordt toegepast. Hogere ratio's resulteren in een agressiever compressie-effect. Lagere ratio's zorgen voor subtiele compressie.

RELEASE [Compressor, Limiter]: Wanneer het ingangsvolume onder de Compressor Threshold daalt, bepaalt Release de tijd die het duurt voordat het compressie-effect terugkeert naar neutraal. Slow Release zorgt voor een soepel, natuurlijk compressie-effect. Fast Release zorgt voor een luid, egaal signaal, vaak omschreven als een "pumping"-effect.

REPEATS [Granulize]: Het aantal granulaire herhalingen; de spread-functie compenseert het aantal herhalingen tussen linker- en rechterkanaal.

RESONANCE [Ladder, State Variable, Parametric]: Stelt het frequentiebereik in (rond de middenfrequentie) dat door het filter mag worden doorgelaten. Bij lagere instellingen mogen meer frequenties door het filter worden doorgelaten, bij hogere instellingen minder frequenties.

S

SAMPLE RATE [Bit Crusher]: Wijzigt de sample rate van 20 Hz naar 48 kHz, lagere sample rates introduceren een uniek ailsing-effect.

SCALE [Harmony]: Wijzigt de harmonie-intervallen op basis van de gekozen toonladder (bijv. grote tertsen of kleine tertsen).

SIZE [Granulize]: Lengte van repeat-grains van 1 milliseconde tot 600 milliseconden.

SLIP [Cassette]: Voegt langzame, willekeurige schommelingen toe aan de ingangsaudio die een falende motor of slippende tandwiel van een cassettespeler simuleren. Hogere parameterwaarden resulteren in een groter ontstemmingseffect.

SPEED [Chorus, Flanger]: De snelheid van verandering in modulatie-effecten. Voor de meeste effecten is 0,5 Hz een goed startpunt.

SPREAD [Ladder, State Variable, Comb, Granulize]: Compenseert de parameter aan de rechterkant. Wanneer de Spread-parameter op nul staat, gedragen zowel het linker- als het rechterkanaal van het effect zich hetzelfde.

STATIC [Cassette]: Introduceert hoogfrequente ruis in de ingangsaudio, waardoor elektrische interferentie in een falende cassettespeler wordt gesimuleerd.

T

THRESHOLD [Compressor, Limiter]: De hoeveelheid volume die nodig is om het Compressor/Limiter-effect te activeren. Topology [Ladder, State Variable, Parametric]:

LOWPASS: Een filter dat signalen onder de cutoff-frequentie doorlaat en effectief hoge frequenties afsnijdt.

BANDPASS: Een filter met een selectieve, smalle bandbreedte. Dit verzwakt zowel hoge als lage frequenties. HIGHPASS: Een filter dat signalen boven de cutoff-frequentie doorlaat en effectief lage frequenties afsnijdt.

TREBLE [Drive]: Voeg hoge frequenties toe of trek ze af in het Drive-effect.

W

WAVESHAPE [Ring Mod]: Selecteer de vorm die het Ring Mod-effect volgt. De sinusgolfvorm is soepel en gelijkmatig, terwijl de vierkante golfvorm abrupt en opvallend is.

TECHNISCHE SPECIFICATIES

Conversie:	24 bit A/D en D/A
DSP:	32 bit floating point
Sample Rate:	48000 Hz
Ingangsimpedantie:	1 Meg Ohm
SNR:	115 dB Typisch
Frequentiebereik:	20Hz-20kHz
Maximaal ingangsniveau:	+9 dBu (instrumentniveau-instelling) +12,5 dBu (lijn/synth-niveau-instelling)
Vermogen:	9V DC center-negatief, 300mA, 2,1 mm-aansluiting
Bypass:	Selecteerbare True Bypass (Relay) of Analog Buffered Bypass
Afmetingen:	7,25" breed, 4,5" lang, 2" hoog
Gewicht:	24 ounces

Referenties

• prEDITOR v3 - Meris
• LVX - Meris

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Meris LVX Handleiding

Beschikbare talen
