LAS 10323 handleiding

CORRECT GEBRUIK VAN HET PRODUCT

Het motorspanbandsysteem is bedoeld voor het bevestigen van een motorfiets tijdens transport op een motorfietsaanhanger met een wielrail.
Dit spanbandsysteem is niet ontworpen om te worden gebruikt door kinderen of personen met beperkte mentale vermogens of zonder ervaring en/of gebrek aan de vereiste specialistische kennis. Kinderen moeten uit de buurt worden gehouden.
Dit spanbandsysteem is niet bedoeld voor commercieel gebruik.
Correct gebruik omvat ook het in acht nemen van alle informatie in deze instructies, met name het in acht nemen van de veiligheidsaanwijzingen. Elk ander gebruik wordt als oneigenlijk beschouwd en kan leiden tot materiële schade en persoonlijk letsel. EAL GmbH is niet aansprakelijk voor schade die ontstaat door oneigenlijk gebruik.

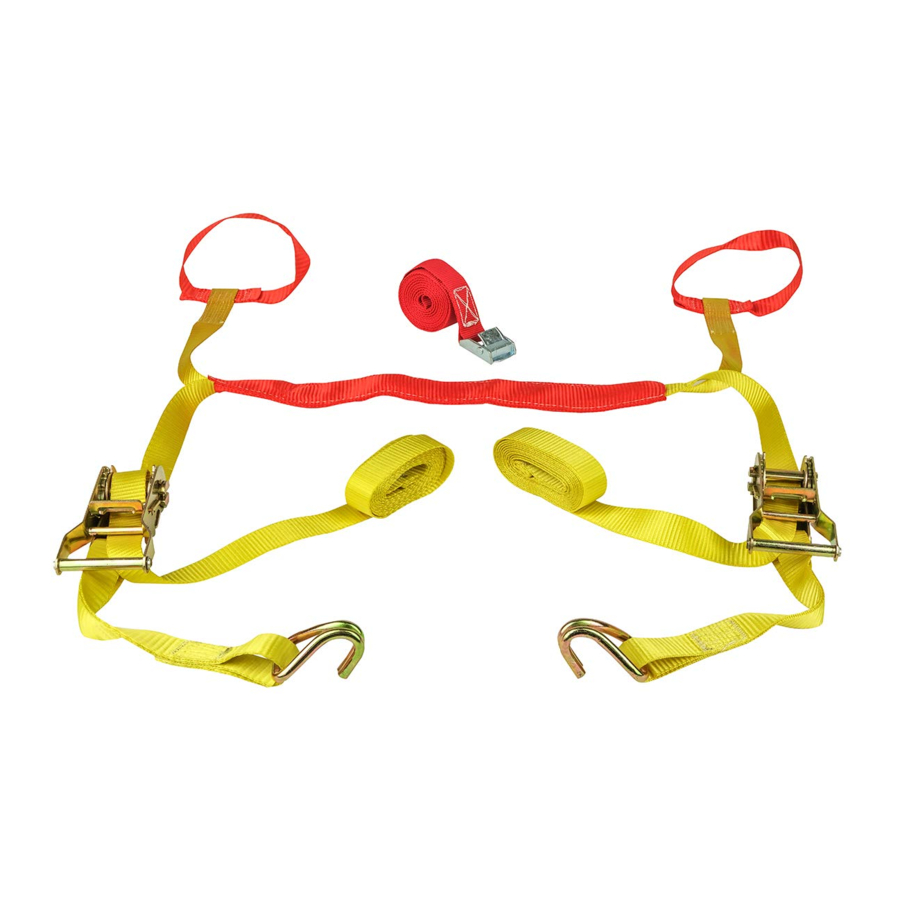

LEVERINGSOMVANG

1 x spanband met klemvergrendeling
reeds voorgemonteerd:
2x spanband met stuurlussen, ratel met J-haken en tankbeschermer
1 x bedieningsinstructies

SPECIFICATIES

Spanband met klemvergrendeling:
max. trekkracht 250 kg, ca. 2,5 m lang, 2,5 cm breed
Spanband met ratel en J-haken: max. trekkracht 1300 kg, ca. 3,5 m lang, 2,5 cm breed
Materiaal:
Ratel, haak: staal Q235 (S235)
Klemvergrendeling: zinklegering
Riem met klemvergrendeling: PP
Riem met ratel, lus, riemafdekking: PES
Zak: PVC mit Oxford-doek

BEDIENINGSINSTRUCTIES

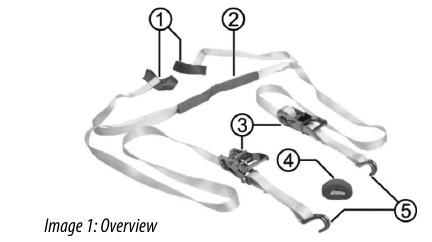

OVERZICHT

1. Stuurlussen
2. Tankbeschermer
3. Ratel
4. Spanband met klemvergrendeling
5. J-haken

MONTAGE

Het motorspanbandsysteem bestaat uit twee spanbanden elk met een stuurlus en een ratel. De spanbanden zijn kruiselings in de tankbeschermer geplaatst, zie afbeelding 2.

DE MOTORFIETS AAN DE TRANSPORTAANHANGER BEVESTIGEN

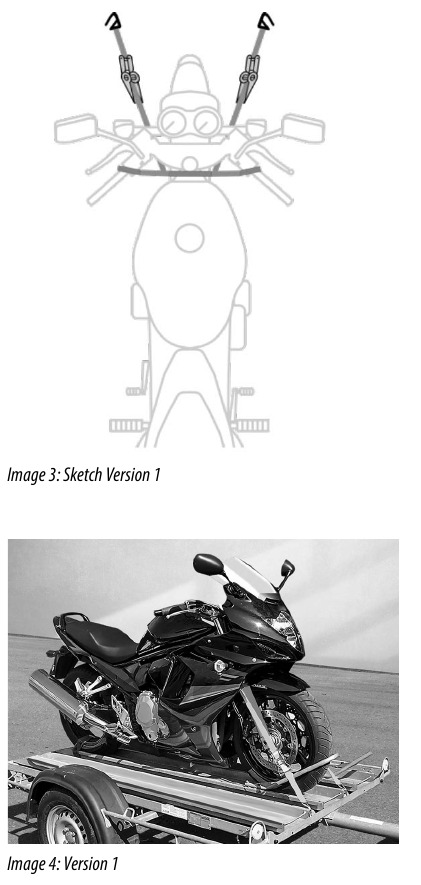

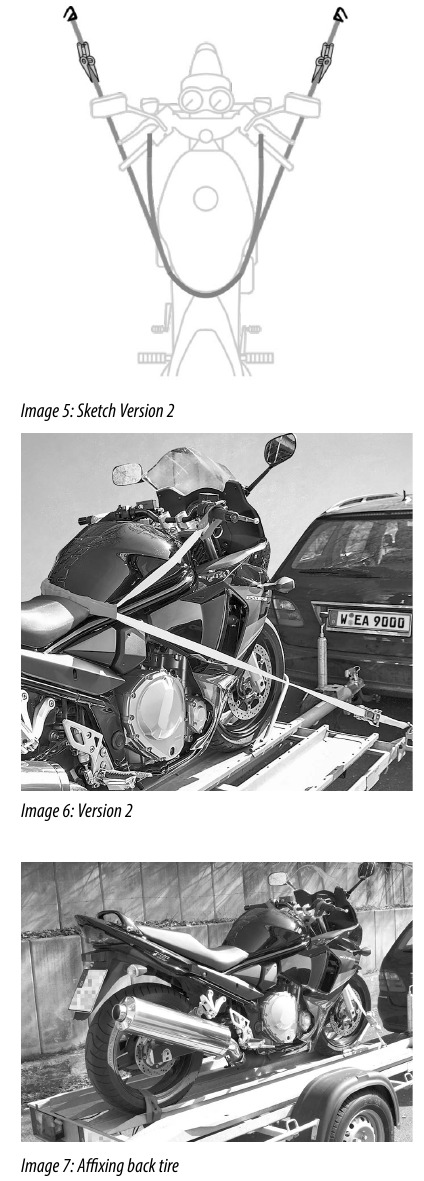

Rijd uw motorfiets helemaal naar de voorkant van de transportaanhanger, totdat het voorwiel correct in de houder zit. Selecteer de geschikte bevestigingsmethode voor uw motorfiets, afbeeldingen 3 - 6. Zet het spanbandsysteem op zoals weergegeven in de afbeeldingen. Draai de spanbanden voorzichtig en gelijkmatig aan met behulp van de ratels. Bevestig met de spanband met klemvergrendeling de achterband van uw motorfiets aan de wielrail van de transportaanhanger, afbeelding 7. Draai nu de spanband aan en vergrendel de ratel.

DE SPANBAND LOSMAKEN

Zorg er bij het losmaken van de spanband voor dat de motorfiets niet omvalt. Er bestaat een risico op letsel en het voertuig kan beschadigd raken.

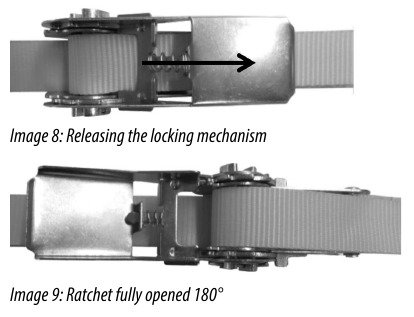

Trek de vergrendeling naar het uiteinde van de spanhendel (afbeelding 8). Houd het vergrendelingsmechanisme stevig vast en klap de ratel volledig open (180°) afbeelding 8. Met het vergrendelingsmechanisme vastgehouden, is het wikkelmechanisme vrij en kunt u de spanband losmaken.

ONDERHOUD EN VERZORGING

Het textielgedeelte van het spanbandsysteem is onderhoudsvrij bij gebruik in overeenstemming met het beoogde doel. Reinig de ratelmechanismen na gebruik buitenshuis om vuil en stof te verwijderen. Smeer het ratelmechanisme na het reinigen licht in met een lichte, dunne olie

OPMERKINGEN MET BETREKKING TOT MILIEUBESCHERMING

Gooi de verpakking op de juiste manier weg. Deponeer karton en dozen bij het oud papier en plastic folie bij de recyclebare materialen. Wanneer het spansysteem de aflegstatus bereikt, zichtbare veroudering, scheuren, sneden of slijtage vertoont, gooi het dan weg in overeenstemming met de wet- en regelgeving die in uw land van toepassing is.

De materialen zijn recyclebaar. Door oude apparatuur te recyclen, hergebruiken of herbestemmen, kunt u een belangrijke bijdrage leveren aan de bescherming van ons milieu!

CONTACTGEGEVENS

EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Duitsland
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
info@eal-vertrieb.com
www.eal-vertrieb.com

VEILIGHEIDSMAATREGELEN

• De waarschuwingsdriehoek geeft alle instructies aan die belangrijk zijn voor de veiligheid. Volg deze altijd op, anders kunt u uzelf verwonden of het apparaat beschadigen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Laat het verpakkingsmateriaal niet rondslingeren. Het kan gevaarlijk speelgoed zijn voor kinderen!
• Gebruik dit product alleen voor het beoogde doel!
• Niet knoeien met of demonteren van het apparaat!
• Gebruik voor uw eigen veiligheid alleen accessoires of vervangingsonderdelen die in de instructies worden vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Manipuleer of demonteer de riem en ratel niet!
• Het spanbandsysteem mag alleen worden gebruikt om ladingen vast te zetten. Het spanbandsysteem mag niet worden gebruikt voor het hijsen of slepen.
• De spanbanden mogen niet worden geknoopt.
• De spanbanden mogen niet worden gedraaid, ze moeten altijd de belasting opnemen met de volledige breedte van de riem.
• Controleer de spanbanden voor elk gebruik. Een spanband met scheuren, sneden of slijtageschade mag niet worden gebruikt. Gooi dergelijke spanbanden onmiddellijk weg.
• De spanbanden mogen niet over scherpe randen en ruwe oppervlakken worden geplaatst.
• Er mogen tijdens transport geen ladingen bovenop de spanband worden geplaatst.
• Bewaar het spanbandsysteem uit de buurt van warmtebronnen en bescherm het tegen langdurige blootstelling aan zonlicht.
• Gebruik de bestaande sjorogen om het spanbandsysteem vast te zetten. Zorg ervoor dat andere voertuigonderdelen waaraan u riemen vastmaakt, geschikt zijn voor dergelijke en voldoende stabiliteit vertonen.
• Er moeten minstens 1,5 wikkelingen rond de ratel worden geplaatst om een voldoende bevestiging te garanderen.
• De toegestane sjorcapaciteit mag niet worden overschreden.
• Vergeet niet dat start- en remmanoeuvres en windwerking kunnen leiden tot verhoogde belastingen.
• Controleer de veilige bevestiging van de lading met regelmatige tussenpozen tijdens het rijden.

BEWAKING

• Controleer voor gebruik de spanband op mogelijke beschadigingen. In geval van schade aan de riem of de metalen onderdelen, stop onmiddellijk met het gebruik van het spanbandsysteem.
• Sjorbanden die verontreinigd zijn met agressieve of andere stoffen, moeten zorgvuldig worden onderzocht en indien nodig worden gecontroleerd.
  Het gebruik hiervan kan gevaarlijk zijn.

UIT GEBRUIK NEMEN

De spanband mag niet meer worden gebruikt in geval van:

• Draadbreuken en -sneden, vooral wanneer veroorzaakt door scherpe randen
• Schade aan de verbinding
• Beschadiging of vervorming door de effecten van hitte
• Schade veroorzaakt door agressieve stoffen

De verbindings- en spanelementen mogen niet meer worden gebruikt in geval van:

• Scheuren, breuken of tekenen van aanzienlijke corrosie
• Opening > 0,05 – x in haakopening of andere vervormingen
• Zichtbare, blijvende vervorming op dragende onderdelen

Lees de bedieningsinstructies aandachtig door voor gebruik en neem alle veiligheidsinstructies in acht!
Niet-naleving kan leiden tot persoonlijk letsel, schade aan het apparaat of aan uw eigendom! Bewaar de originele verpakking, het aankoopbewijs en deze instructies voor toekomstig gebruik! Geef bij het overdragen van dit product ook deze instructies door. Controleer voor gebruik of de inhoud van de verpakking intact en compleet is!
