Geberit MAPRESS Handleiding

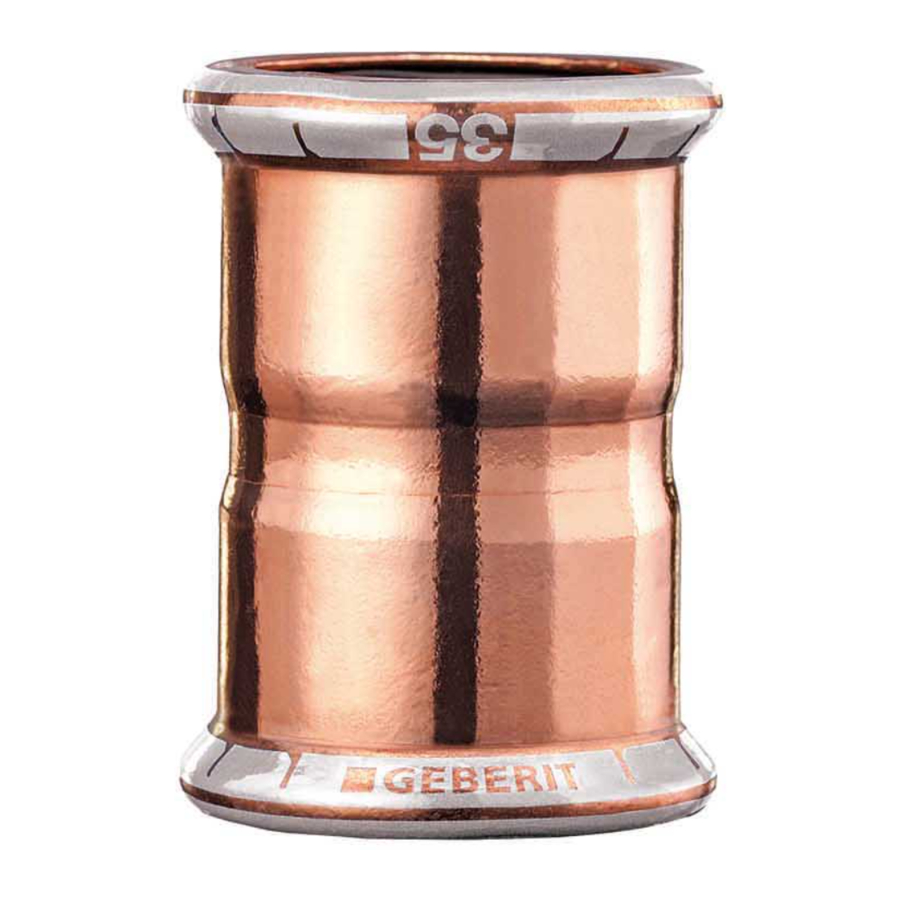

Productbeschrijving
Systeemcomponenten
| Geberit Mapress Koper, (Gas) | Materiaalaanduiding | Materiaalnummer EN | Materiaalnummer AISI | Temperatuurbereik tijdens bedrijf |
| Systeembuizen | Koper | CW024A | C12200 | -20 – +70°C1) |
| Persfittingen | Koper | CW024A | C12200 | |
| DR messing | CW602N | C35330 | ||
| Roodkoper | CC499K | UNS C83600 | ||
| Afdichtringen | HNBR, geel |  | |
1) Neem beperkingen in acht die voortvloeien uit landspecifieke certificeringen.
Materiaalkoppeling
Standaard gasfittingen van roodkoper, messing, koper of gegalvaniseerd staal kunnen worden aangesloten.
Houd u aan de voorschriften van het regionale gasbedrijf met betrekking tot gemengde installaties met Geberit Mapress Koper (Gas) en Geberit Mapress Roestvrij staal (Gas).
Eigenschappen
- Lekt indien niet geperst
- Met persindicator
De koperen buis is toegestaan voor de volgende afmetingen en hardheidswaarden:
| Buitendiameter buis | Wanddikte buis | Hardheidswaarde buis | ||
| d [mm] | s [mm] | R 290 (hard) | R 250 (semi-hard) | R 220 (zacht) |
| 15 | 1.0 |  | | |
| 18 | 1.0 | | | |
| 22 | 1.0 | | | |
| 28 | 1.21)/1.5 | | |  |
| 35 | 1.21)/1.5 | | | |
| 42 | 1.21)/1.5 | | | |
| 54 | 1.51)/2.0 | | | |
1) Landenspecifieke goedkeuringen moeten in acht worden genomen.
Persgereedschap
Geberit Mapress-persgereedschappen mogen als volgt worden gebruikt:
| Compatibiliteitsklasse | Geberit Mapress-persgereedschappen2) | ||||
| Persbekken | Perskettingen | Adapters voor persketting | Persringen, draaibaar | Adapterbekken voor draaibare persringen | |
| [1] |  d15–35 | – | – |  d15–35 |  ZB 103S |
| [2] |  d15–35 |  d35–54 |  ZB 203A ZB 203 |  d15–35 |  ZB 203S |
| [3]1) |  d15–35 |  d35–54 |  ZB 303 | – | – |
1) Wordt uitgefaseerd
2) Voor informatie over de compatibiliteit van persgereedschap, zie de Technische informatie "Compatibel persgereedschap voor de perssystemen Geberit FlowFit, Geberit Mepla en Geberit Mapress".

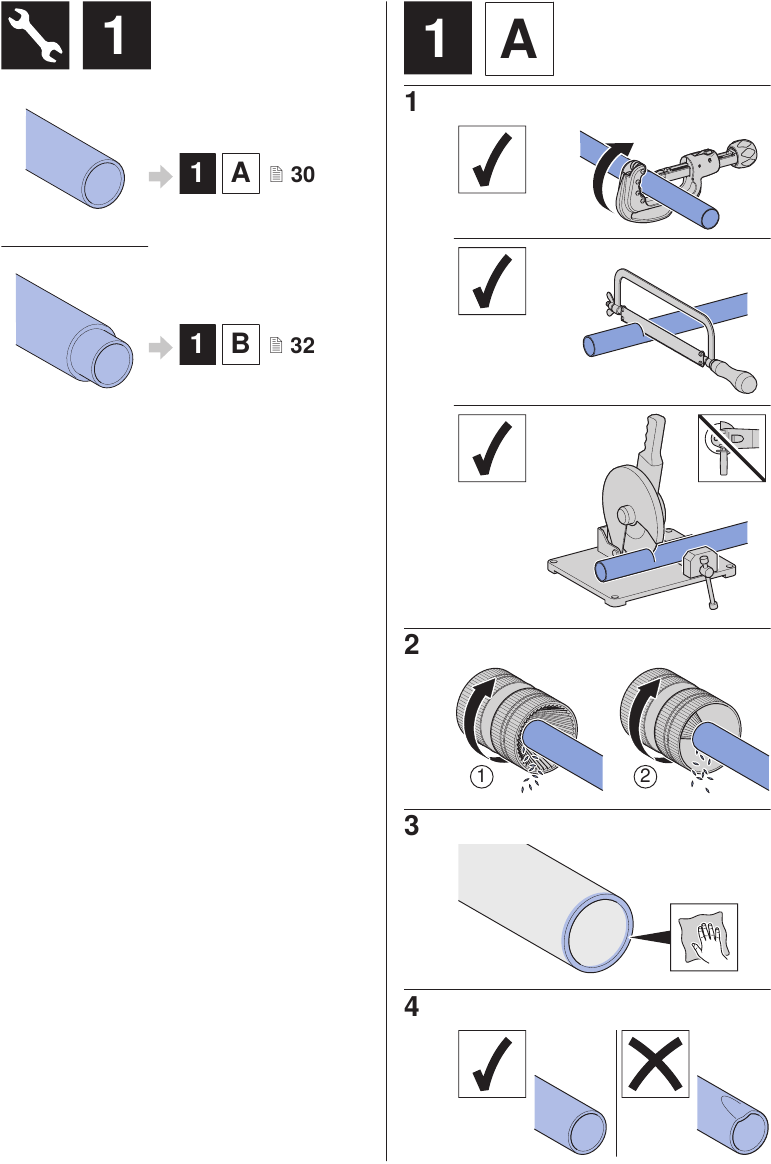

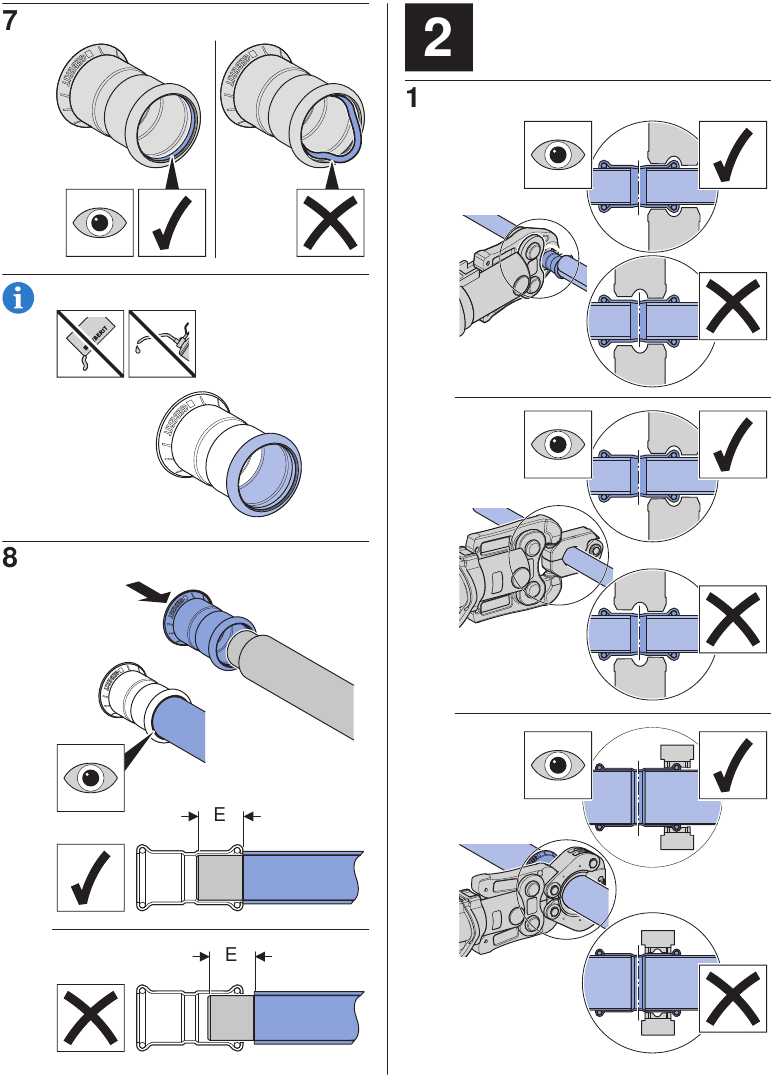

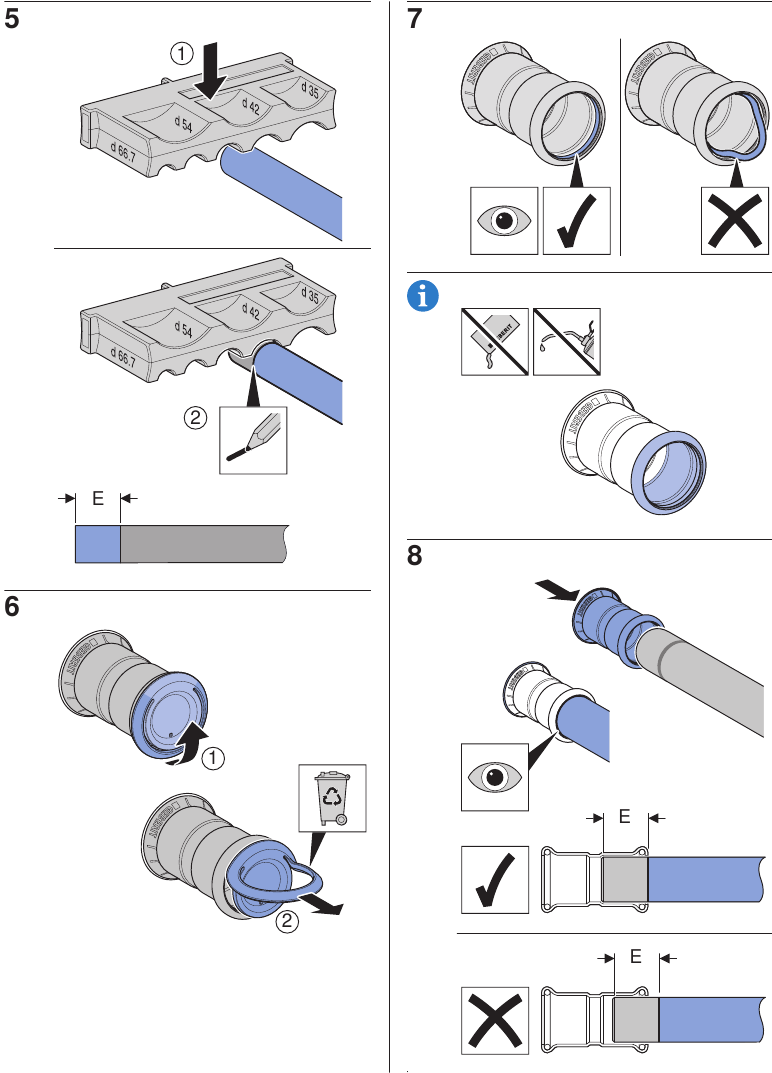

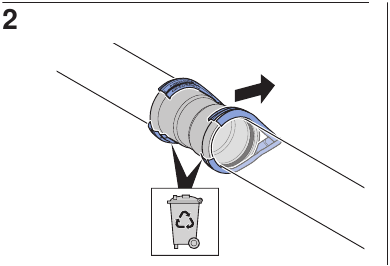

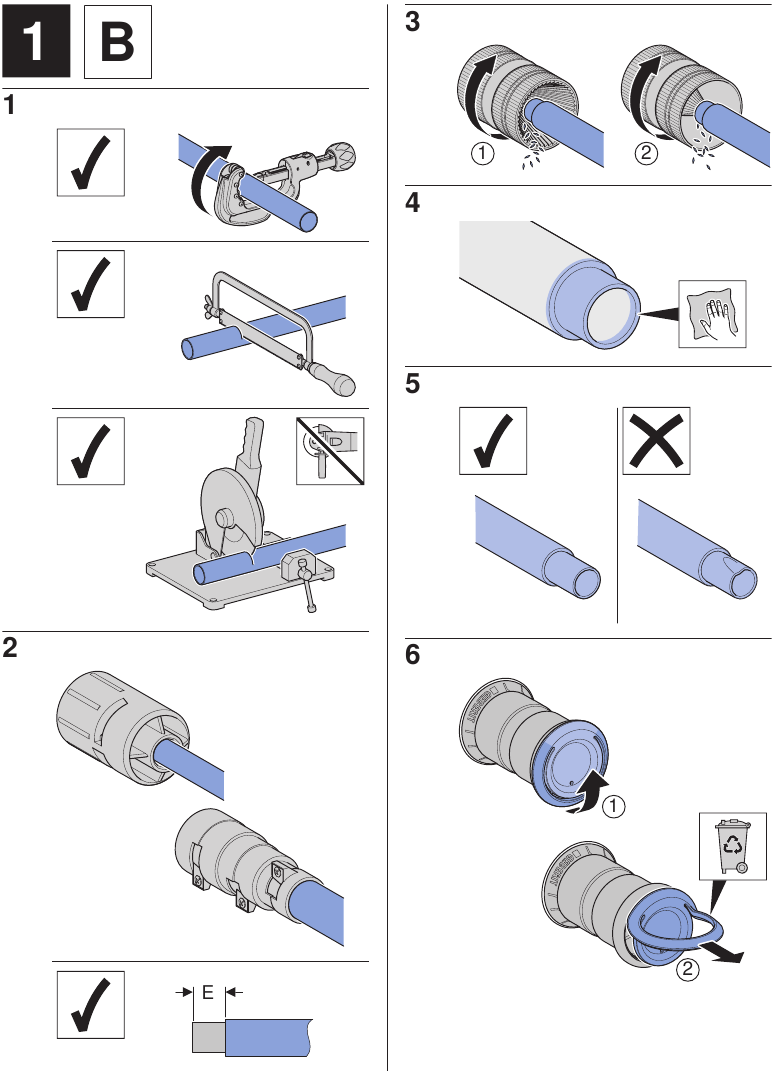

Installatie-instructies
Veiligheid
Doelgroep en hun kwalificaties
Geberit leidingsystemen voor gas mogen alleen worden gemonteerd door vakbekwame personen (in overeenstemming met DIN EN IEC/IEEE 82079-1:2021-09).
Veiligheidsinstructies
De volgende veiligheidsinstructies moeten tijdens de montage in acht worden genomen:
- Plaats alleen fittingen met een gele markering en een gele afdichtring.
- Voer na de montage een druktest uit volgens landspecifieke voorschriften.
Professionele corrosiebescherming is vereist voor Geberit Mapress Koper (Gas) in de volgende constructiesituaties:
- Inbouwmontage en montage onder de vloer.
- Zichtbare installatie als de invloed van corrosiebevorderende stoffen niet betrouwbaar kan worden uitgesloten.
Beoogd gebruik
Geberit Mapress Roestvrij staal (Gas) mag alleen als volgt worden gebruikt:
- Voor het opzetten van gasinstallaties in overeenstemming met de landspecifieke normen en richtlijnen.
- Voor gasinstallaties met aardgas (NG), vloeibaar petroleumgas (LPG) en waterstof (H2) in overeenstemming met landspecifieke normen en richtlijnen.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Geberit MAPRESS Handleiding
