Lasko 2520 Handleiding

MONTAGE - PIJP MONTAGE

1. Haal de pijpconstructie zoals afgebeeld uit de doos. (Afbeelding 1)
2. Draai de hoogteverstellingmoer los door deze tegen de klok in te draaien. (Afbeelding 2)
3. Schuif de verlengpijp omhoog. (Afbeelding 3)
4. Draai de hoogteverstellingmoer vast door deze met de klok mee te draaien. (Afbeelding 4)

STANDAARD MONTAGE

1. Steek met een draaiende beweging het uiteinde van de pijp met grote diameter in het gat in de voet. (Afbeelding 5) Het draaien van de pijp tijdens het duwen zorgt ervoor dat de pijp volledig in de voet zit.
2. Voor hoogteverstelling:
   1. Maak de hoogteverstellingmoer los.
   2. Zet de verlengpijp hoger of lager op de gewenste hoogte.
   3. Draai de hoogteverstellingmoer vast.

KOP MONTAGE

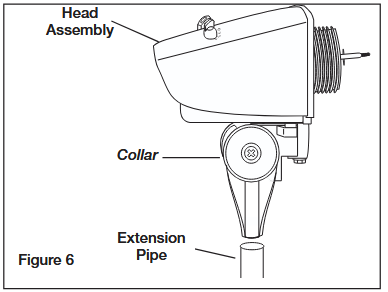

1. Plaats de kopconstructie met kraag op de verlengpijp. (Afbeelding 6)
2. Houd de verlengpijp stevig vast en draai de kopconstructie naar beneden totdat deze op de verlengpijp rust.

BLAD EN GRILLE MONTAGE

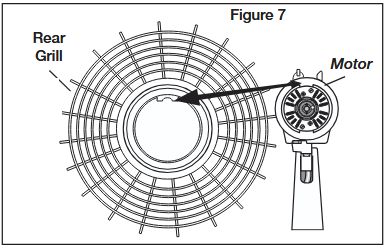

1. Kantel de kopconstructie naar achteren. Plaats de achtergrille op de motor. (Afbeelding 7)

2. Lijn het lipje van de plastic achtergrille uit met de groef aan de bovenkant van de voorste motorafdekking.

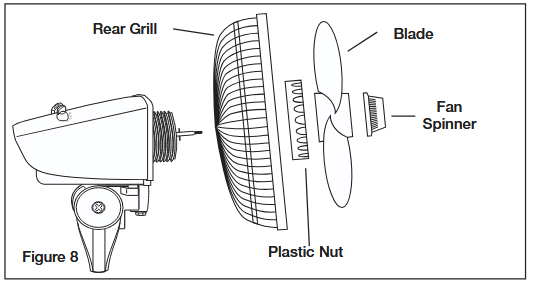

3. Plaats de achtergrille volledig en zet deze vast met de plastic moer door deze met de klok mee te draaien. Schuif het blad op de motoras. (Afbeelding 8)

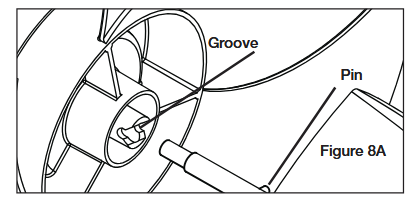

   Lijn de groef op de bladnaaf uit met de pen op de motoras. (Afbeelding 8A)

4. Om het blad vast te zetten, schroeft u de spinner tegen de klok in op de as totdat deze stevig op de bladnaaf zit.

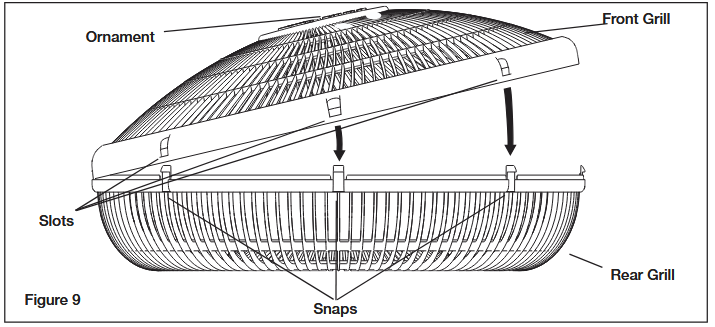

5. Met de ventilatorkop in de rechtopstaande positie, lijnt u het ornament van de voorgrille zo uit dat deze horizontaal en met de goede kant naar boven is. Begin bovenaan de grille en werk naar beneden, steek de drukknopen op de achtergrille door de sleuven in de voorgrille. (Afbeelding 9)


WERKING

OSCILLATIE: Duw de oscillatieknop op de motorbehuizing omlaag om de ventilatorkop van links naar rechts te laten bewegen. (Afbeeldingen 10 en 11)

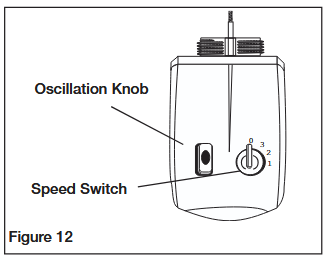

SNELHEID: Regel de ventilatorsnelheid met de snelheidsschakelaar aan de achterkant van de motor. (Afbeelding 12)
3 - Hoge snelheid
2 - Gemiddelde snelheid
1 - Lage snelheid

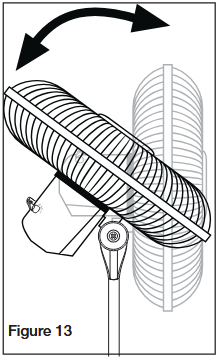

KANTELEN: Deze ventilator is uitgerust met een meerhoekige ventilatorkop voor luchtcirculatie in de hele ruimte. Volg de onderstaande stappen om de "kantelhoek" van uw ventilator correct aan te passen. (Afbeelding 13) Plaats een hand op de paal net onder de ventilatorhals. Plaats uw andere hand bovenop de ventilator. Duw of trek de ventilatorkop voorzichtig totdat deze zich in de gewenste positie bevindt.

Neem de volgende instructies in acht om het risico op elektrische schokken en brand te verminderen:

• Haal altijd de stekker uit het stopcontact voordat u de ventilator verplaatst, onderhoudt of reinigt.
• Plaats de ventilator NOOIT in of nabij water.
• Gedemonteerde roosters kunnen worden ondergedompeld om te worden gereinigd met een mild reinigingsmiddel en water. Veeg alle andere onderdelen af met een zachte doek die is bevochtigd met water en alleen een mild reinigingsmiddel. DROOG ALLE ONDERDELEN VOLLEDIG VOOR HET OPNIEUW MONTEREN. Monteer de unit na onderhoud of service volledig opnieuw zoals beschreven in deze handleiding voordat u deze weer aansluit op de stroomvoorziening.
• Gebruik NOOIT ALCOHOL of OPLOSMIDDELEN zoals benzine, benzeen, verfverdunner of andere agressieve reinigingsmiddelen.

ONDERHOUD: Neem voor onderhoud, anders dan algemeen gebruikersonderhoud, contact op met de klantenservice op 800-233-0268, van maandag tot en met vrijdag, van 8.00 tot 17.00 uur Eastern.
OPSLAG: Bewaar de ventilator met deze instructies, in de originele doos op een koele, droge plaats.
SMERING: De motor is permanent gesmeerd.

ALGEMENE VEILIGHEIDSINFORMATIE

Bij het gebruik van elektrische apparaten moeten altijd basisvoorzorgsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:
Lees alle instructies voordat u deze ventilator gebruikt.

1. Zorg ervoor dat de stroombron voldoet aan de elektrische vereisten van de ventilator.
2. Zorg ervoor dat de kamer is uitgerust met een werkende rookmelder.
3. Gebruik deze ventilator alleen zoals beschreven in deze handleiding. Elk ander gebruik dat niet door de fabrikant wordt aanbevolen, kan brand, elektrische schokken of persoonlijk letsel veroorzaken.
4. Om het risico op persoonlijk letsel en elektrische schokken te verminderen, mag er niet met de ventilator worden gespeeld en mag deze niet worden geplaatst waar kleine kinderen erbij kunnen.
5. Haal de stekker uit het stopcontact voordat u de ventilator installeert, onderhoudt of verplaatst.
   VERTROUW NIET OP DE AAN/UIT-SCHAKELAAR ALS ENIGE MANIER OM DE STROOM TE ONDERBREKEN BIJ HET ONDERHOUDEN OF VERPLAATSEN VAN DE VENTILATOR. HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT. SCHAKEL DE VENTILATOR ALTIJD UIT EN HAAL DE STEKKER UIT HET STOPCONTACT VOORDAT U DE RUIMTE VERLAAT. LAAT KINDEREN NOOIT ZONDER TOEZICHT ACHTER WANNEER DE VENTILATOR AAN STAAT OF IS AANGESLOTEN.
6. Deze ventilator magNIET worden gebruikt op potentieel gevaarlijke locaties, zoals ontvlambare, explosieve, met chemicaliën beladen of natte omgevingen waar benzine, verf of ontvlambare vloeistoffen worden gebruikt of opgeslagen.
7. Gebruik de ventilator NIET in of nabij een raam. Regen kan een elektrisch gevaar vormen.
8. Monteer de ventilator volledig volgens de instructies voordat u deze aansluit op de stroomvoorziening.
   Dit apparaat heeft een gepolariseerde stekker (het ene blad is breder dan het andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Lijn het brede blad van de stekker uit met de brede gleuf. Steek de stekker volledig in het stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien. Probeer deze veiligheidsvoorziening NIET te omzeilen. Deze stekker is een veiligheidsvoorziening. Hij bevat een veiligheidsapparaat (zekering) dat niet mag worden verwijderd. Gooi het product weg als de stekker beschadigd is. Om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, mag u de originele stekker NIET verwijderen, vervangen, repareren of eraan knoeien. Als de ventilator niet goed werkt, kan dit te wijten zijn aan het veiligheidsapparaat dat in deze stekker is ingebouwd. Bel 800-233-0268, van maandag tot en met vrijdag, tussen 8.00 uur en 17.00 uur Eastern. Als het waarschuwingslabel op de stekker ontbreekt of beschadigd is, bel dan het gratis nummer voor een vervangend label.
9. Vermijd waar mogelijk het gebruik van verlengsnoeren, omdat het verlengsnoer oververhit kan raken en brand kan veroorzaken. Als u een verlengsnoer moet gebruiken, minimaliseer dan het risico op oververhitting door een zo kort mogelijk snoer te gebruiken en ervoor te zorgen dat het UL-gecertificeerd is.Gebruik NOOIT één verlengsnoer om meer dan één ventilator te bedienen. Sluit de ventilator niet aan op een ander snoer dat is aangesloten op een apparaat, zoals een stekkerdoos, snoerhaspel, overspanningsbeveiliging, meerdere stekkeradapters of luchtverfrissers van het stopcontacttype. Het gebruik van dergelijke apparaten kan brandgevaar opleveren.
10. Bedien NOOIT een ventilator met een beschadigd snoer of stekker of nadat de ventilator defect is geraakt, is gevallen of op enigerlei wijze is beschadigd.
11. Steek NOOIT vingers of vreemde voorwerpen in een ventilatie- of uitlaatopening, omdat dit een elektrische schok of brand kan veroorzaken, of de ventilator kan beschadigen. Om het risico op brand te verminderen, mag u de ventilator op geen enkele manier blokkeren of manipuleren terwijl deze in werking is.
12. Plaats de ventilator altijd op een stabiele, vlakke en horizontale ondergrond tijdens het gebruik om te voorkomen dat de ventilator omvalt. Plaats het netsnoer zo dat de ventilator of andere voorwerpen er niet op rusten. Leg het snoer niet onder vloerbedekking. Bedek het snoer niet met kleden, lopers of soortgelijke bekleding. Leid het snoer niet onder meubels of apparaten door. Leg het snoer uit de buurt van het verkeersgebied en waar er niet over kan worden gestruikeld.
13. Deze ventilator is niet bedoeld voor gebruik op natte of vochtige plaatsen. Plaats een ventilatorNOOIT op een plaats waar deze in een badkuip of een andere watercontainer kan vallen. Gebruik de ventilatorNOOIT op plaatsen waar ontvlambare vloeistoffen worden gebruikt of opgeslagen.
14. Gebruik de ventilator NOOIT buitenshuis.
15. Deze ventilator is niet geschikt voor gebruik in agrarische voorzieningen, inclusief gebieden waar vee, pluimvee of andere dieren zijn opgesloten. Raadpleeg artikel 5477 (2008) van de National Electric Code (NEC), of de toepasselijke staats- of lokale codes of normen met betrekking tot elektrische vereisten voor agrarische gebouwen.DEZE VENTILATOR VOLDOET NIET AAN DE VEREISTEN VAN NEC ARTIKEL 547-7 (2008).
16. Deze ventilator is niet geschikt voor gebruik op gevaarlijke locaties. Raadpleeg artikel 500 van de National Electric Code (NEC) of de toepasselijke staats- of lokale codes of normen met betrekking tot elektrische vereisten voor gevaarlijke locaties.DEZE VENTILATOR VOLDOET NIET AAN DE VEREISTEN VAN NEC ARTIKEL 500 (2008).

VERMINDER HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN - GEBRUIK DEZE VENTILATOR NIET MET SNELHEIDSREGELAARS MET VASTE TOESTAND.

BEWAAR DEZE INSTRUCTIES
