PRODUCTKENMERKEN

Lees deze gebruikershandleiding aandachtig door voordat u het apparaat gebruikt en houd hem altijd bij de hand voor naslag.

Eenvoudig te gebruiken bedieningspaneel
Draai de cyclusselectieknop om de gewenste droogcyclus te selecteren. Voeg cyclusopties toe of pas instellingen aan met één druk op de knop.

Eenvoudig toegankelijke omkeerbare deur
De breed openende deur biedt gemakkelijke toegang voor het in- en uitladen. Het deurscharnier kan worden omgekeerd om aan te passen aan de installatielocatie.

Flow Sense™-indicator voor het detecteren van verstoppingen in de leidingen
Het Flow Sense™-systeem voor het detecteren van verstoppingen in de leidingen detecteert en waarschuwt u voor beperkingen in de geïnstalleerde huishoudelijke leidingen die de afvoerluchtstroom door de droger verminderen. Als u de waarschuwing ziet: Reinig of repareer de leidingen om de beperkingen te verwijderen. Houd uw leidingen schoon om de efficiëntie te verhogen en lange droogtijden als gevolg van verstopte leidingen te verminderen.

Smart Diagnosis™
Mocht u technische problemen ondervinden met uw droger, dan kan deze gegevens via uw telefoon naar het Customer Information Center verzenden. De callcentermedewerker registreert de gegevens die vanaf uw machine worden verzonden en gebruikt deze om het probleem te analyseren, waardoor een snelle en effectieve diagnose mogelijk is.

PRODUCTOVERZICHT

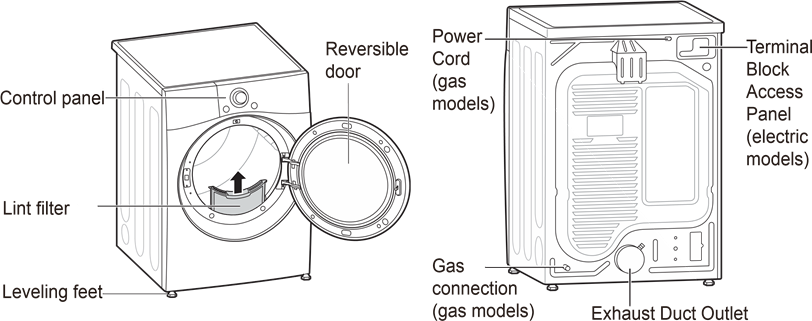

Onderdelen

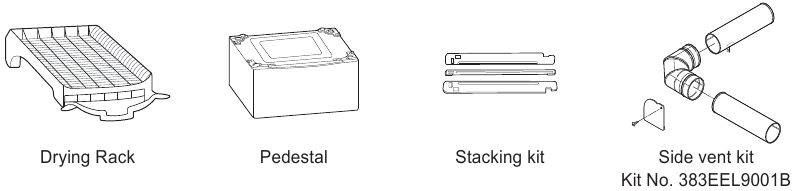

Accessoires

Optionele accessoires (apart verkrijgbaar)

OPMERKING

Gebruik voor uw veiligheid en een langere levensduur van het product uitsluitend geautoriseerde onderdelen. De fabrikant is niet verantwoordelijk voor storingen aan het product of ongevallen veroorzaakt door het gebruik van niet-geautoriseerde onderdelen.
De afbeeldingen in deze handleiding kunnen afwijken van de werkelijke onderdelen en accessoires, die door de fabrikant zonder voorafgaande kennisgeving kunnen worden gewijzigd voor productverbetering.

INSTALLATIE

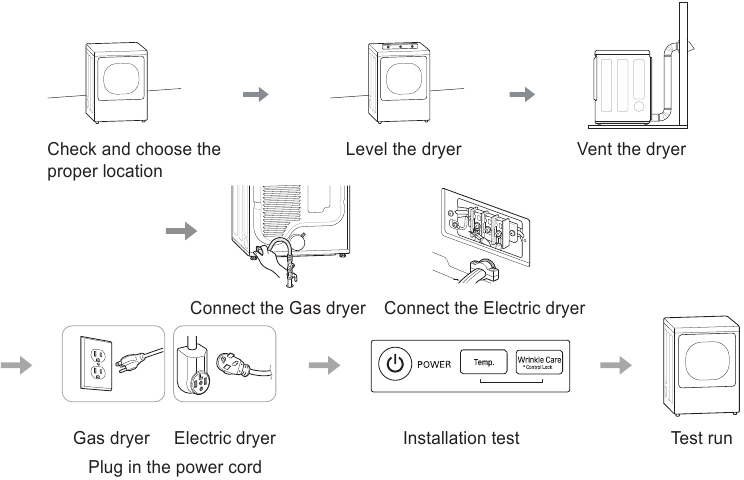

Installatieoverzicht

Lees eerst de volgende installatie-instructies na aankoop van dit product of na transport naar een andere locatie.

Productspecificaties

Het uiterlijk en de specificaties die in deze handleiding worden vermeld, kunnen variëren als gevolg van voortdurende productverbeteringen.

Droogtrommelmodellen		DLE3400* / DLG3401*
Omschrijving		Droogtrommel zonder stoom
Elektrische vereisten		Raadpleeg het typeplaatje voor gedetailleerde informatie.
Gasvereisten		NG: 4 - 10,5 inch (10,2 - 26,7 cm) WC LP: 8 - 13 inch (20,4 - 33,1 cm) WC
Afmetingen		27" (B) X 30,2" (D) X 39" (H), 51,4" (D met deur open) 68,6 cm (B) X 76,5 cm (D) X 99 cm (H), 130,5 cm (D met deur open)
Netto gewicht		Gas: 123,02 lb (55,8 kg) Elektrisch: 120,15 lb (54,5 kg)
Droogcapaciteit	Normale cyclus	IEC 7,4 cu.ft. (22,5 lb/10,2 kg)

OPMERKING

Modelnummers zijn te vinden op de kast aan de binnenkant van de deur.

Vereisten voor de installatielocatie

Lees alle installatie-instructies volledig door voordat u uw droogtrommel installeert en bedient! Het is belangrijk dat u deze hele handleiding doorneemt voordat u uw droogtrommel installeert en gebruikt. Gedetailleerde instructies met betrekking tot elektrische aansluitingen, gasaansluitingen en afvoereisen worden op de volgende pagina's gegeven.

De installatie vereist:

Een locatie die een correcte afvoerinstallatie mogelijk maakt. Een gasdroogtrommel moet naar buiten worden afgevoerd. Zie De droogtrommel ontluchten.
Een geaard stopcontact dat zich binnen 61 cm (2 ft.) van een van beide zijden van de droogtrommel bevindt. Zie Elektrische droogtrommels aansluiten.
Een stevige vloer om het totale gewicht van de droogtrommel van 90,7 kg (200 lb) te dragen. Er moet ook rekening worden gehouden met het gecombineerde gewicht van een bijpassend apparaat.
Er mogen geen andere brandstofgestookte apparaten in dezelfde kast als een droogtrommel worden geïnstalleerd.
Extra speling kan nodig zijn voor wand-, deur- en vloerlijsten.
Er moet ook rekening worden gehouden met de afstand tussen bijpassende apparaten.

OPMERKING

De vloer moet waterpas zijn, met een maximale helling van 2,5 cm (1 inch) onder de hele droogtrommel. Kleding kan niet goed tuimelen en automatische sensorcycli werken mogelijk niet correct als de droogtrommel niet waterpas staat.
Voor installatie in een garage moet u de droogtrommel minstens 45,7 cm (18 inch) boven de vloer plaatsen. De standaard hoogte van de sokkel is 38 cm (15 inch). U hebt 45,7 cm (18 inch) nodig van de garagevloer tot de onderkant van de droogtrommel.
Gebruik uw droogtrommel niet bij temperaturen onder 7 °C (45 °F). Bij lagere temperaturen schakelt de droogtrommel mogelijk niet uit aan het einde van een automatische cyclus. Dit kan leiden tot langere droogtijden.
De droogtrommel mag niet worden geïnstalleerd of opgeslagen in een ruimte waar deze wordt blootgesteld aan water en/of weersinvloeden.
Controleer de codevereisten die de installatie van de droogtrommel in garages, kasten, stacaravans of slaapvertrekken beperken of niet toestaan. Neem contact op met uw lokale bouwinspecteur.

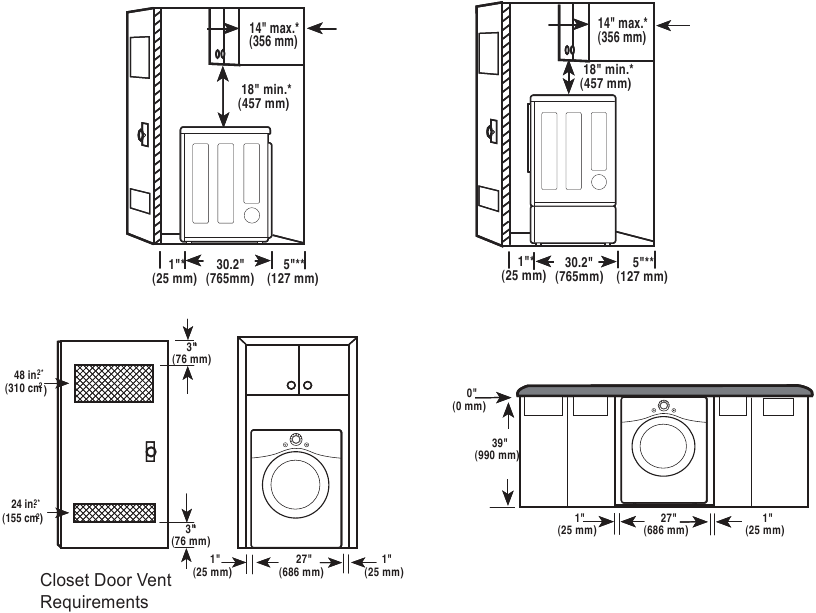

Spelingen

Installatieafstand voor verzonken ruimte of kastinstallatie

De volgende spelingen worden aanbevolen voor deze droogtrommel. Deze droogtrommel is getest op spelingen van 2,5 cm (1 inch) aan de zijkanten en de achterkant. Aanbevolen spelingen moeten om de volgende redenen in overweging worden genomen:

Extra spelingen moeten worden overwogen voor een gemakkelijke installatie en onderhoud.
Extra spelingen moeten aan alle zijden van de droogtrommel worden overwogen om geluidsoverdracht te verminderen. Voor kastinstallatie, met een deur, zijn minimale ventilatieopeningen in de boven- en onderkant van de deur vereist. Deuren met roosters met gelijkwaardige ventilatieopeningen zijn acceptabel.

Ventilatievereisten voor de kast
Kasten met deuren moeten zowel een bovenste als een onderste ontluchting hebben om warmte- en vochtophoping in de kast te voorkomen. Eén bovenste ventilatieopening met een minimale opening van 310 cm² (48 sq. in.) moet niet lager dan 1,8 meter boven de vloer worden geïnstalleerd. Eén onderste ventilatieopening met een minimale opening van 155 cm² (24 sq. in.) moet niet meer dan 30 cm boven de vloer worden geïnstalleerd. Installeer ventilatieroosters in de deur of snijd de deur aan de boven- en onderkant af om openingen te vormen. Deuren met roosters met gelijkwaardige ventilatieopeningen zijn ook acceptabel.

OPMERKING

Er moet minstens een beetje ruimte zijn rond de droogtrommel (of een ander apparaat) om de overdracht van trillingen van het ene apparaat naar het andere te voorkomen. Als er voldoende trillingen zijn, kan dit ertoe leiden dat apparaten geluid maken of in contact komen, waardoor de verf beschadigd raakt en het geluid verder toeneemt.

Installatieafstand voor verzonken ruimte of kast, met gestapelde wasmachine en droogtrommel

* Vereiste afstand

** Voor zij- of bodemontluchting is een afstand van 5,1 cm (2 inch) toegestaan.

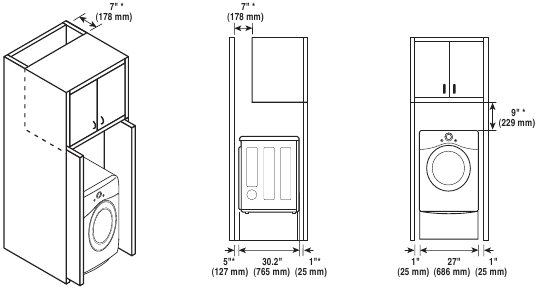

Installatieafstand voor kast
Voor kastinstallatie met een deur zijn minimale ventilatieopeningen aan de bovenkant van de kast vereist.

* Vereiste afstand

De droogtrommel waterpas stellen

Draag handschoenen met lange mouwen en een veiligheidsbril.
Het apparaat is zwaar. Er zijn twee of meer personen nodig bij het installeren van de droogtrommel.

OPMERKING

Stel de stelvoeten slechts zover in als nodig is om de droogtrommel waterpas te stellen. Het verder uitdraaien van de stelvoeten dan nodig is, kan ervoor zorgen dat de droogtrommel gaat trillen.
Om ervoor te zorgen dat de droogtrommel optimale droogprestaties levert, moet deze waterpas staan. Om trillingen, geluid en ongewenste bewegingen te minimaliseren, moet de vloer een perfect vlakke, stevige ondergrond zijn.

Plaats de droogtrommel op de definitieve locatie. Plaats een waterpas over de bovenkant van de droogtrommel.
- Alle vier de stelvoeten moeten stevig op de vloer rusten. Duw voorzichtig op de bovenste hoeken van de droogtrommel om er zeker van te zijn dat de droogtrommel niet van hoek tot hoek wiebelt.

OPMERKING

Als u de droogtrommel op de optionele sokkel installeert, moet u de stelvoeten op de sokkel gebruiken om de droogtrommel waterpas te stellen. De stelvoeten van de droogtrommel moeten volledig zijn ingetrokken.

2 Gebruik een verstelbare moersleutel om de stelvoeten te draaien. Draai de poten los om de droogtrommel omhoog te brengen of draai de poten vast om deze omlaag te brengen. Breng omhoog of omlaag met de stelvoeten totdat de droogtrommel van links naar rechts en van voor naar achter waterpas staat. Zorg ervoor dat alle vier de stelvoeten stevig contact maken met de vloer.

De deur omdraaien

Benodigd gereedschap

Kruiskopschroevendraaier
Grote platte schroevendraaier (aanbevolen voor scharnierschroeven als ze vast zitten of uw kruiskopschroevendraaier versleten is)
Kleine platte schroevendraaier (om onderdelen eruit te tillen)

Ondersteun de deur met een kruk of doos die onder de deur past, of laat een assistent het gewicht van de deur dragen.
Laat de deur niet vallen.
Haal de stekker van de droogtrommel uit het stopcontact of schakel de stroom uit bij de hoofdautomaat voordat u begint met het omdraaien van de deur.
Draai de deur ALTIJD om VOORDAT u de droogtrommel bovenop de wasmachine stapelt.

Instructies voor het omdraaien van de deur

De instructies hier zijn voor het veranderen van de draairichting van de deur van een scharnier aan de rechter- naar een scharnier aan de linkerkant. Als de deur is omgedraaid en het nodig is om deze terug te draaien, wees dan voorzichtig bij het volgen van deze instructies. Sommige illustraties en de links/rechts-verwijzingen zullen worden omgekeerd en u moet de instructies zorgvuldig lezen.

Zorg ervoor dat u het gewicht van de deur ondersteunt voordat u de scharnierschroeven verwijdert.

Open de deur en verwijder de twee decoratieve schroeven, twee vergrendelingsschroeven en de vergrendeling aan de vangzijde met een schroevendraaier. Bewaar deze voor stap 4.
Terwijl u de deur ondersteunt, verwijdert u de 2 schroeven op het deurscharnier. Verwijder de deur.
Draai de deur ondersteboven en lijn de gaten in het scharnier uit met de gaten aan de andere kant van de kast. Installeer de deur opnieuw met de schroeven die in stap 2 zijn verwijderd.
- Zorg ervoor dat u het gewicht van de deur ondersteunt voordat u de scharnierschroeven installeert.
Installeer de twee decoratieve schroeven, de vergrendeling en de twee vergrendelingsschroeven die in stap 1 zijn verwijderd aan de andere kant van waar ze zijn verwijderd.
Controleer of de deur goed sluit.

De zijventilatieset installeren

Draag handschoenen met lange mouwen en een veiligheidsbril.
Gebruik een zware metalen ventilatieopening.
Gebruik geen plastic of dunne foliekanalen.
Reinig oude kanalen voordat u deze droger installeert.

Uw nieuwe droger is geconfigureerd om aan de achterkant te ventileren. Hij kan ook aan de onder- of zijkant ventileren (ventilatie aan de rechterkant is niet beschikbaar op gasmodellen).

Een adaptersset, onderdeelnummer 383EEL9001B, kan worden gekocht bij uw LG-dealer. Deze set bevat de kanaalcomponenten die nodig zijn om de locatie van de drogeruitlaat te wijzigen.

Verwijder de bevestigingsschroef van het achterste afvoerkanaal.
Trek het afvoerkanaal eruit.

Optie 1: Zijventilatie

Druk op de lipjes op de uitsparing en verwijder voorzichtig de uitsparing voor de gewenste ventilatieopening. (Ventilatie aan de rechterkant is niet beschikbaar op gasmodellen.) Druk het adapterkanaal op de ventilatorbehuizing en bevestig het aan de basis van de droger zoals afgebeeld.
Monteer een bocht van 10,2 cm (4 inch) op het volgende kanaalgedeelte van 10,2 cm (4 inch) en zet alle verbindingen vast met ducttape. Zorg ervoor dat het mannelijke uiteinde van de bocht van de droger af is gericht. Steek de bocht/kanaalassemblage door de zijopening en druk deze op het adapterkanaal. Zet het op zijn plaats vast met ducttape. Zorg ervoor dat het mannelijke uiteinde van het kanaal 3,8 cm (1,5 inch) uitsteekt om het resterende leidingwerk aan te sluiten. Bevestig de afdekplaat aan de achterkant van de droger met de meegeleverde schroef.

Optie 2: Bodemventilatie

Druk het adapterkanaal op de ventilatorbehuizing en bevestig het aan de basis van de droger zoals afgebeeld.
Steek de bocht van 10,2 cm (4 inch) door de achteropening en druk deze op het adapterkanaal. Zorg ervoor dat het mannelijke uiteinde van de bocht naar beneden is gericht door het gat in de onderkant van de droger. Zet het op zijn plaats vast met ducttape. Bevestig de afdekplaat aan de achterkant van de droger met de meegeleverde schroef.

De droger stapelen

Installatie van de stapelkit

Deze stapelkit bevat:

Twee (2) zijrails
Eén (1) voorrail
Vier (4) schroeven

Benodigd gereedschap voor installatie:

Kruiskopschroevendraaier

Het gewicht van de droger en de hoogte van de installatie maken deze stapelprocedure te riskant voor één persoon. Er zijn twee of meer personen nodig bij het installeren van de stapelkit.
Gebruik de stapelkit niet met een gasdroger in potentieel onstabiele omstandigheden, zoals een stacaravan.
Plaats de wasmachine op een stevige, stabiele, vlakke vloer die het gewicht van beide apparaten kan dragen.
Stapel de wasmachine niet bovenop de droger.
Als apparaten al zijn geïnstalleerd, koppel ze dan los van alle stroom-, water- of gasleidingen en van afvoer- of ventilatieaansluitingen.

Neem de volgende instructies in acht om een veilige installatie te garanderen.

Zorg ervoor dat het oppervlak van de wasmachine schoon en droog is. Verwijder de papieren achterkant van de tape op een van de zijbeugels van de stapelkit.
Plaats de zijbeugel op de zijkant van de bovenkant van de wasmachine, zoals afgebeeld. Druk het zelfklevende gedeelte van de beugel stevig op het wasmachineoppervlak. Bevestig de zijbeugel aan de wasmachine met een schroef aan de achterkant van de beugel. Herhaal stap 1 en 2 om de andere zijbeugel te bevestigen.
Plaats de droger bovenop de wasmachine en plaats de drogerpoten in de zijbeugels, zoals afgebeeld. Vermijd vingerletsel; laat geen vingers bekneld raken tussen de wasmachine en de droger.
Schuif de droger langzaam naar de achterkant van de wasmachine totdat de stoppers van de zijbeugel de drogerpoten opvangen.
Steek de voorrail tussen de onderkant van de droger en de bovenkant van de wasmachine. Duw de voorrail naar de achterkant van de wasmachine totdat deze in contact komt met de zijrail stoppers.
Installeer de twee resterende schroeven om de voorrail aan de zijrails te bevestigen.

De droger ventileren

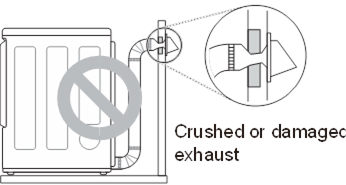

Plet of vouw de leidingen niet in.
Laat de leidingen niet rusten op of in contact komen met scherpe voorwerpen.
Als u aansluit op bestaande leidingen, zorg er dan voor dat deze geschikt en schoon zijn voordat u de droger installeert.
De ventilatie moet voldoen aan de plaatselijke bouwvoorschriften.
Gasdrogers MOETEN naar buiten worden afgevoerd.
Gebruik alleen starre, halfstarre of flexibele metalen leidingen van 10,2 cm (4 inch) in de drogerkast en voor ventilatie naar buiten.
Om het risico op brand, verbranding of ophoping van brandbare gassen te verminderen, mag u de drogerlucht NIET afvoeren naar een afgesloten en ongeventileerde ruimte, zoals een zolder, muur, plafond, kruipruimte, schoorsteen, gasafvoer of verborgen ruimte van een gebouw.
Om het risico op brand te verminderen, mag u de droger NIET afvoeren met plastic of dunne foliekanalen.
Het afvoerkanaal moet een diameter van 10,2 cm (4 inch) hebben en vrij zijn van obstakels. Het afvoerkanaal moet zo kort mogelijk worden gehouden. Zorg ervoor dat u oude kanalen reinigt voordat u uw nieuwe droger installeert.
Starre, halfstarre of flexibele metalen leidingen worden aanbevolen voor gebruik tussen de droger en de muur. Alle niet-starre metalen overgangskanalen moeten UL-gecertificeerd zijn. Het gebruik van andere materialen voor overgangskanalen kan de droogtijd beïnvloeden.
Gebruik GEEN plaatwerkschroeven of andere bevestigingsmiddelen die in het kanaal uitsteken en pluisjes kunnen opvangen en de efficiëntie van het afvoersysteem kunnen verminderen. Zet alle verbindingen vast met ducttape.
Overschrijd de aanbevolen lengtebeperkingen van de leidingen die in de tabel staan vermeld niet. Het niet opvolgen van deze instructies kan leiden tot langere droogtijden, brand of overlijden.

Leidingen worden niet meegeleverd met de droger. U dient de benodigde leidingen lokaal aan te schaffen. De ventilatiekap moet scharnierende kleppen hebben om terugslag te voorkomen wanneer de droger niet in gebruik is.
De totale lengte van flexibele metalen leidingen mag niet langer zijn dan 2,4 m (8 ft).

Leidingen

Type muurkap	Aantal bochten van 90°	Maximale lengte van starre metalen leidingen met een diameter van 4 inch
Aanbevolen a: 10,2 cm (4")	0	19,8 m (65 ft)
	1	16,8 m (55 ft)
	2	14,3 m (47 ft)
	3	11,0 m (36 ft)
	4	8,5 m (28 ft)
Alleen gebruiken voor korte installaties b: 6,35 cm (2,5")	0	16,8 m (55 ft)
	1	14,3 m (47 ft)
	2	12,5 m (41 ft)
	3	9,1 m (30 ft)
	4	6,7 m (22 ft)

OPMERKING

Trek 1,8 m (6 ft) af voor elke extra bocht. Gebruik niet meer dan vier bochten van 90°.
In Canada mogen alleen flexibele leidingen van het folietype, indien van toepassing, die specifiek zijn aangewezen voor gebruik met het apparaat door de fabrikant, worden gebruikt. In de Verenigde Staten mogen alleen flexibele leidingen van het folietype, indien van toepassing, die specifiek zijn aangewezen voor gebruik met het apparaat door de fabrikant en die voldoen aan de Outline for Clothes Dryer Transition Duct, Subject 2158A, worden gebruikt.

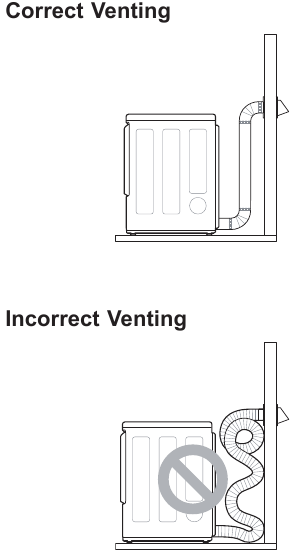

Leidingen aanleggen en aansluiten

OPMERKING
Volg de onderstaande richtlijnen om de droogprestaties te maximaliseren en de ophoping van pluisjes en condensatie in de leidingen te verminderen. Leidingen en fittingen zijn NIET inbegrepen en moeten apart worden aangeschaft.

Gebruik starre, halfstarre of flexibele metalen leidingen met een diameter van 10,2 cm (4 inch).
De afvoerleiding moet zo kort mogelijk zijn.
Gebruik zo min mogelijk bochten.
Het mannelijke uiteinde van elk gedeelte van de afvoerleiding moet van de droger af wijzen.
Gebruik ducttape op alle leidingverbindingen.
Isoleer leidingen die door onverwarmde ruimtes lopen om condensatie en ophoping van pluisjes op leidingoppervlakken te verminderen.
Onjuiste of ontoereikende afvoersystemen vallen niet onder de garantie van de droger. Defecten aan de droger of service die nodig is vanwege dergelijke afvoersystemen vallen niet onder de garantie van de droger.

Gasaansluiting van drogers

Om het risico op brand of explosie, elektrische schokken, materiële schade, persoonlijk letsel of overlijden bij het gebruik van dit apparaat te verminderen, dient u de volgende eisen in acht te nemen:

Elektrische vereisten, uitsluitend voor gasmodellen

Onder geen enkele omstandigheid mag u de derde (aardings-) pen van het netsnoer afknippen of verwijderen.
Voor de persoonlijke veiligheid moet deze droger correct geaard zijn.
Deze droger moet aangesloten worden op een geaard stopcontact van 120 VAC, 60 Hz, dat beveiligd is door een zekering of stroomonderbreker van 15 ampère.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Het niet opvolgen van veiligheidswaarschuwingen kan ernstig letsel tot gevolg hebben

Deze droger is uitgerust met een geaarde stekker met drie pennen ter bescherming tegen elektrische schokken en moet rechtstreeks in een correct geaard stopcontact met drie pennen worden gestoken. Knip de aardingspen van deze stekker niet af en verwijder deze niet.
Wanneer er een standaard stopcontact met 2 pennen aanwezig is, is het uw persoonlijke verantwoordelijkheid en verplichting om dit te laten vervangen door een correct geaard stopcontact met 3 pennen.

Vereisten voor gastoevoer

Deze droger is in de fabriek geconfigureerd voor gebruik met aardgas (NG). Deze kan omgebouwd worden voor gebruik met propaangas (LP). De gasdruk mag niet hoger zijn dan 20,4 cm waterkolom voor NG, of 33,1 cm waterkolom voor LP.
Een gekwalificeerde service- of gasbedrijftechnicus moet de droger aansluiten op de gasleiding.
Sluit de droger af van het gastoevoersysteem door de individuele handmatige afsluitklep te sluiten tijdens druktesten van de gastoevoer.
Vereisten toevoerleiding: Uw wasruimte moet voorzien zijn van een vaste gastoevoerleiding naar uw droger. In de Verenigde Staten MOET er een individuele handmatige afsluitklep worden geïnstalleerd binnen een afstand van minimaal 1,8 m van de droger, in overeenstemming met de National Fuel Gas Code ANSI Z223.1 of de Canadese gasinstallatiecode CSA B149.1. Er moet een pijpstop van 1/8 inch NPT worden geïnstalleerd.
Als u een vaste buis gebruikt, moet de vaste buis 0,5 inch IPS zijn. Indien dit aanvaardbaar is volgens de plaatselijke voorschriften en verordeningen en wanneer uw gasleverancier dit aanvaardt, mag een goedgekeurde buis van 3/8 inch worden gebruikt, mits de lengte minder dan 6,1 m bedraagt. Grotere buizen moeten worden gebruikt voor lengtes van meer dan 6,1 m.
Om verontreiniging van de gasklep te voorkomen, moet u de gastoevoer ontluchten om lucht en sediment te verwijderen voordat u de gastoevoer op de droger aansluit. Voordat u de verbinding tussen de gastoevoer en de droger aandraait, moet u de resterende lucht verwijderen totdat de geur van gas wordt waargenomen.
Gebruik GEEN open vuur om te controleren op gaslekken. Gebruik een niet-corrosieve lekdetectievloeistof.
Gebruik alleen een nieuwe AGA- of CSA-gecertificeerde gastoevoerleiding met flexibele roestvrijstalen aansluitingen.
Gebruik Teflon-tape of een leidingverbinding die onoplosbaar is in propaangas (LP) op alle pijpdraden.

Probeer de droger NIET te demonteren; voor demontage zijn de aandacht en het gereedschap van een bevoegde en gekwalificeerde servicetechnicus of bedrijf vereist.
Draai alle gasaansluitingen goed vast.
Sluit de droger aan op het type gas dat op het typeplaatje staat aangegeven.

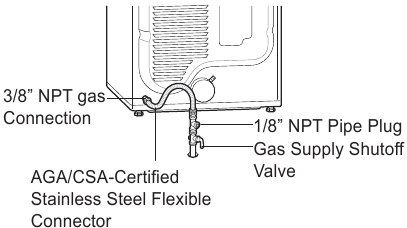

De gastoevoer aansluiten

Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of de gasleverancier.
Gebruik alleen een nieuwe flexibele roestvrijstalen connector en een nieuwe AGA-gecertificeerde connector.
Er moet een gasafsluiter worden geïnstalleerd binnen een afstand van 1,8 m van de droger.
De droger is geconfigureerd voor aardgas wanneer deze vanuit de fabriek wordt verzonden. Zorg ervoor dat de droger is uitgerust met het juiste brandermondstuk voor het type gas dat wordt gebruikt (aardgas of propaangas).
Indien nodig moet het juiste mondstuk (voor de LP-mondstukkit, bestel onderdeelnummer 383EEL3002D) door een gekwalificeerde technicus worden geïnstalleerd en de wijziging moet op de droger worden vermeld.
Alle aansluitingen moeten in overeenstemming zijn met de plaatselijke voorschriften en regelgeving. Gasdrogers MOETEN naar buiten worden afgevoerd.

OPMERKING

In het Gemenebest Massachusetts: Dit product moet worden geïnstalleerd door een erkende loodgieter of gasfitter. Bij gebruik van kogelafsluiters moeten deze van het T-type zijn. Een flexibele gasconnector mag niet langer zijn dan 3 feet.

Deze droger is vanuit de fabriek geconfigureerd voor aardgas (NG). Als de droger met propaangas (LP) gebruikt moet worden, moet deze door een gekwalificeerde servicemonteur worden omgebouwd.

Zorg ervoor dat de gastoevoer naar de wasruimte is uitgeschakeld en dat de droger is losgekoppeld. Controleer of het type gas dat in uw wasruimte beschikbaar is, geschikt is voor de droger.
Verwijder de transportdop van de gasaansluiting aan de achterkant van de droger. Pas op dat u de schroefdraad van de gasconnector niet beschadigt bij het verwijderen van de transportdop.
Sluit de droger aan op de gastoevoer van uw wasruimte met behulp van een nieuwe flexibele roestvrijstalen connector met een 3/8-inch NPT-fitting.
OPMERKING
- Gebruik GEEN oude connectoren.
Draai alle aansluitingen tussen de droger en de gastoevoer van uw wasruimte goed vast.
Schakel de gastoevoer van uw wasruimte in.
Controleer alle leidingaansluitingen (zowel intern als extern) op gaslekken met een niet-corrosieve lekdetectievloeistof.
Ga verder met Het ontluchten van de droger.

Installaties op grote hoogte

De BTU-waarde van deze droger is AGA-gecertificeerd voor hoogtes onder 10.000 feet.
Als uw gasdroger wordt geïnstalleerd op een hoogte van meer dan 10.000 feet, moet deze door een gekwalificeerde technicus of gasleverancier worden aangepast.

Elektrische drogers aansluiten

Volg de onderstaande vereisten om het risico op brand of explosie, elektrische schok, schade aan eigendommen, letsel aan personen of overlijden bij het gebruik van dit apparaat te verminderen:

Elektrische vereisten voor elektrische modellen

De bedrading en aarding moeten voldoen aan de laatste editie van de National Electrical Code, ANSI/NFPA 70 en alle toepasselijke lokale voorschriften. Neem contact op met een gekwalificeerde elektricien om de bedrading en zekeringen van uw huis te controleren om er zeker van te zijn dat uw huis voldoende elektrisch vermogen heeft om de droger te laten werken.
Deze droger moet worden aangesloten op een geaard metalen, permanent bedradingssysteem, of er moet een aardgeleider met de circuitgeleiders worden meegevoerd en aangesloten op de aardklem of -draad op de droger.
De droger heeft een eigen klemmenblok dat moet worden aangesloten op een afzonderlijk 240 VAC, 60-Hertz, enkelfasig circuit, afgezekerd op 30 ampère (het circuit moet aan beide zijden van de lijn zijn afgezekerd).
DE ELEKTRISCHE VOORZIENING VOOR DE DROGER MOET DE MAXIMALE SPANNING HEBBEN DIE OP HET TYPEPLAATJE STAAT. SLUIT DE DROGER NIET AAN OP EEN 110-, 115- OF 120-VOLT CIRCUIT.
Als het aftakkingscircuit naar de droger 4,5 m of minder lang is, gebruik dan UL (Underwriters Laboratories) vermelde nr. 10 AWG-draad (alleen koperdraad), of zoals vereist door lokale voorschriften. Als het meer dan 4,5 m is, gebruik dan UL-vermelde nr. 8 AWG-draad (alleen koperdraad), of zoals vereist door lokale voorschriften. Laat voldoende speling in de bedrading, zodat de droger indien nodig van zijn normale locatie kan worden verplaatst.
Het netsnoer (aansluitsnoer) tussen het stopcontact en het klemmenblok van de droger wordt NIET meegeleverd met de droger. Het type aansluitsnoer en de draaddikte moeten voldoen aan de lokale voorschriften en aan de instructies op de volgende pagina's.
Een 4-draads aansluiting is vereist voor alle mobiele en gefabriceerde woninginstallaties, evenals alle nieuwbouw na 1 januari 1996. Een 4-draads aansluiting moet worden gebruikt waar lokale voorschriften geen aarding via de neutrale draad toestaan.
Wijzig de stekker en de interne draad die bij de droger zijn geleverd niet.
De droger moet worden aangesloten op een stopcontact met 4 gaten.
Als de stekker niet in het stopcontact past, moet een gekwalificeerde elektricien een geschikt stopcontact installeren.
Sluit het netsnoer aan op het klemmenblok. Elke gekleurde draad moet worden aangesloten op dezelfde kleur schroef. De draadkleur die in de handleiding wordt aangegeven, is aangesloten op dezelfde kleur schroef in het blok.
Aarding via de neutrale geleider is verboden voor:

nieuwe installaties van aftakkingscircuits,
stacaravans,
recreatievoertuigen, en
gebieden waar lokale voorschriften aarding via de neutrale geleider verbieden.

Deze droger wordt geleverd met de neutrale draad geaard. Deze witte aarddraad MOET WORDEN VERPLAATST naar de neutrale klem wanneer een 4-aderig snoer moet worden gebruikt, of waar aarding via de neutrale geleider verboden is.

OPMERKING

Zie Speciale elektrische vereisten voor elektrische vereisten voor mobiele of gefabriceerde woningen.

Vierdraads netsnoer

Een 4-draads aansluiting is vereist voor alle mobiele en gefabriceerde woninginstallaties, evenals alle nieuwbouw na 1 januari 1996.
Een UL-vermelde trekontlasting is vereist.
Gebruik een 30-ampère, 240-volt, 4-draads, UL-vermeld netsnoer met #10 AWG-minimum kopergeleider en gesloten lus- of gevorkte klemmen met opstaande uiteinden.

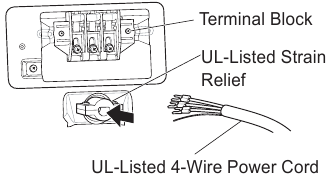

Verwijder de toegangsklep van het klemmenblok aan de bovenkant van de droger.
Installeer een UL-vermelde trekontlasting in het doorgangsgaatje van het netsnoer.
Rijg een 30-ampère, 240-volt, 4-draads, UL-vermeld netsnoer met #10 AWG-minimum kopergeleider door de trekontlasting.

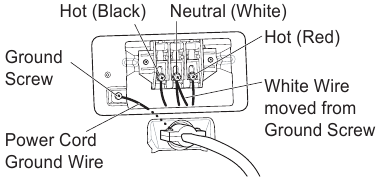

Verplaats de aarddraad van de droger van achter de groene aardschroef naar de middelste schroef van het klemmenblok.
Bevestig de twee hete draden van het netsnoer aan de buitenste klemmenblokschroeven.
Bevestig de witte neutrale draad aan de middelste schroef van het klemmenblok.
Bevestig de aarddraad van het netsnoer aan de groene aardschroef.
Draai alle schroeven stevig vast.
Plaats de toegangsklep van het klemmenblok terug.

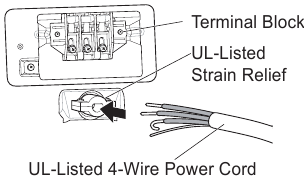

Vierdraads directe draad

Een 4-draads aansluiting is vereist voor alle mobiele en gefabriceerde woninginstallaties, evenals alle nieuwbouw na 1 januari 1996.
Een UL-vermelde trekontlasting is vereist.
Gebruik UL-vermelde 4-draads #10 AWGminimum kopergeleiderkabel. Laat minimaal 1,5 m draad over om het verwijderen en opnieuw installeren van de droger mogelijk te maken.

Verwijder 12,7 cm van de buitenste bekleding van de draad. Verwijder 12,7 cm isolatie van de aarddraad. Knip ongeveer 3,8 cm van de andere drie draden af en strip 2,5 cm isolatie van elke draad. Buig de uiteinden van de drie kortere draden in een haakvorm.
Verwijder de toegangsklep van het klemmenblok aan de bovenkant van de droger.
Installeer een UL-vermelde trekontlasting in het doorgangsgaatje van het netsnoer.
Rijg de 4-draads #10 AWG-minimum koperen stroomkabel die in stap 1 is voorbereid door de trekontlasting.

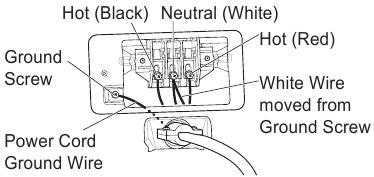

Verplaats de aarddraad van de droger van achter de groene aardschroef naar de middelste schroef van het klemmenblok.
Bevestig de twee hete draden van het netsnoer aan de buitenste klemmenblokschroeven.
Bevestig de witte neutrale draad aan de middelste schroef van het klemmenblok.
Bevestig de aarddraad van het netsnoer aan de groene aardschroef.
Draai alle schroeven stevig vast.
Plaats de toegangsklep van het klemmenblok terug.

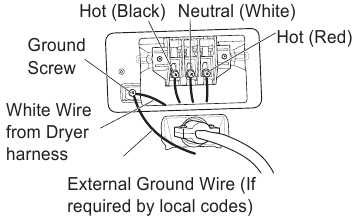

Driedraads netsnoer

Een 3-draads aansluiting is NIET toegestaan bij nieuwbouw na 1 januari 1996.
Een UL-vermelde trekontlasting is vereist.
Gebruik een 30-ampère, 240-volt, 3-draads, UL-vermeld netsnoer met #10 AWG-minimum kopergeleider en gesloten lus- of gevorkte klemmen met opstaande uiteinden.

Verwijder de toegangsklep van het klemmenblok aan de bovenkant van de droger.
Installeer een UL-vermelde trekontlasting in het doorgangsgaatje van het netsnoer.
Rijg een 30-ampère, 240-volt, 3-draads, UL-vermeld netsnoer met #10 AWG-minimum kopergeleider door de trekontlasting.
Bevestig de twee hete draden (zwart en rood) van het netsnoer aan de buitenste klemmenblokschroeven.
Bevestig de neutrale (witte) draad aan de middelste klemmenblokschroef.
Sluit de externe aarde (indien vereist door lokale voorschriften) aan op de groene aardschroef.
Draai alle schroeven stevig vast.
Plaats de toegangsklep van het klemmenblok terug.

Driedraads directe draad

Een 3-draads aansluiting is NIET toegestaan bij nieuwbouw na 1 januari 1996.
Een UL-vermelde trekontlasting is vereist.

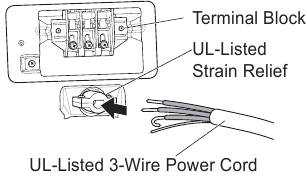

Gebruik UL-vermelde 3-draads, #10 AWGminimum kopergeleiderkabel. Laat minimaal 1,5 m lengte over om het verwijderen en installeren van de droger mogelijk te maken.

Verwijder 8,9 cm van de buitenste bekleding van de draad. Strip 2,5 cm isolatie van elke draad. Buig de uiteinden van de drie draden in een haakvorm.
Verwijder de toegangsklep van het klemmenblok aan de bovenkant van de droger.
Installeer een UL-vermelde trekontlasting in het doorgangsgaatje van het netsnoer.
Rijg de 3-draads, #10 AWG-minimum koperen stroomkabel die in stap 1 is voorbereid door de trekontlasting.
Bevestig de twee hete draden (zwart en rood) van het netsnoer aan de buitenste klemmenblokschroeven.
Bevestig de neutrale (witte) draad aan de middelste klemmenblokschroef.
Sluit de externe aarde (indien vereist door lokale voorschriften) aan op de groene aardschroef.
Draai alle schroeven stevig vast.
Plaats de toegangsklep van het klemmenblok terug. Heet (zwart) Neutraal (wit)

Speciale elektrische vereisten

(Voor mobiele of gefabriceerde woningen)

Elke installatie in een gefabriceerde of mobiele woning moet voldoen aan de Manufactured Home Construction and Safety Standards Title 24 CFR, Part 3280 of Standard CAN/ CSA Z240 MH en lokale wet- en regelgeving. Als u niet zeker weet of uw voorgestelde installatie aan deze normen voldoet, neem dan contact op met een service- en installatieprofessional voor hulp.
Een 4-draads aansluiting is vereist voor alle mobiele en gefabriceerde woninginstallaties, evenals alle nieuwbouw na 1 januari 1996.
Een gasdroger moet permanent aan de vloer worden bevestigd.
De elektrische aansluiting voor een elektrische droger moet een 4-draads aansluiting zijn. Meer gedetailleerde informatie over de elektrische aansluiting wordt verstrekt in het gedeelte Elektrische drogers aansluiten.
Om het risico op verbranding en brand te verminderen, moet de droger naar buiten worden geventileerd.
Ventileer de droger NIET onder een gefabriceerde woning of stacaravan.
Elektrische drogers kunnen naar buiten worden geventileerd via het achter-, linker-, rechter- of onderste paneel.
Gasdrogers kunnen naar buiten worden geventileerd via het achter-, linker- of onderste paneel. Gasdrogers mogen niet via het rechterzijpaneel naar buiten worden geventileerd vanwege de branderbehuizing.
De afvoerbuis van de droger moet stevig aan de gefabriceerde of mobiele woningstructuur zijn bevestigd en de afvoerbuis moet zijn gemaakt van een materiaal dat bestand is tegen vuur en verbranding. Het wordt aanbevolen om een stijve, semi-stijve of flexibele metalen buis te gebruiken.
Sluit de afvoerbuis van de droger NIET aan op een ander kanaal, ventilatieopening, schoorsteen of andere afvoerbuis.
Zorg ervoor dat de droger voldoende toegang heeft tot frisse buitenlucht om een goede werking te garanderen. De opening voor frisse buitenlucht moet minimaal 163 cm² (25 sq. in) zijn.
Het is belangrijk dat de afstand van de buis tot brandbare constructies minimaal 5 cm (2 inch) is en dat bij het ventileren van de droger naar buiten, de droger wordt geïnstalleerd met een afstand van minimaal 2,5 cm (1 inch) aan de zijkanten en achterkant van de droger.
Houd er rekening mee dat er geen ventilatiemateriaal bij de droger wordt geleverd. U moet het ventilatiemateriaal aanschaffen dat nodig is voor een correcte installatie.

Laatste installatiecontrole

Nadat u de installatie van de droger hebt voltooid en deze zich op de definitieve locatie bevindt, controleert u de juiste werking met de volgende tests en installatietest (kanaalcontrole).

Drogerverwarming testen

GASMODELLEN
Sluit de drogerdeur en druk op de Power (Aan/uit)-knop om de droger in te schakelen. Druk op de knoppen Time Dry (Tijdgestuurd drogen) en Start/ Pause (Start/Pauze) om de test te starten. Wanneer de droger start, moet de ontsteker de hoofdbrander ontsteken.

LET OP

Als alle lucht niet uit de gasleiding wordt verwijderd, kan de gasontsteker uitschakelen voordat de hoofdbrander ontsteekt. Als dit gebeurt, zal de ontsteker na ongeveer twee minuten opnieuw proberen de gas te ontsteken.

ELEKTRISCHE MODELLEN
Sluit de drogerdeur en druk op de Power (Aan/uit)-knop om de droger in te schakelen. Druk op de knoppen Time Dry (Tijdgestuurd drogen) en Start/ Pause (Start/Pauze) om de test te starten. De afvoerlucht moet warm zijn nadat de droger 3 minuten heeft gewerkt.

Luchtstroom controleren

Een effectieve werking van de droger vereist een goede luchtstroom. De toereikendheid van de luchtstroom kan worden gemeten door de statische druk te evalueren. Statische druk in de afvoerbuis kan worden gemeten met een manometer, geplaatst op de afvoerbuis op ongeveer 60,9 cm (2 ft.) van de droger. De statische druk in de afvoerbuis mag niet hoger zijn dan 1,5 cm (0,6 inch). De droger moet worden gecontroleerd terwijl de droger zonder belasting draait.

Waterpas controleren

Zodra de droger zich op de definitieve locatie bevindt, controleert u opnieuw of de droger waterpas staat. Zorg ervoor dat hij van voor naar achter en van links naar rechts waterpas staat en dat alle vier de stelvoeten stevig contact maken met de vloer.

Installatietest (kanaalcontrole)

Nadat u de installatie van de droger hebt voltooid, gebruikt u deze test om er zeker van te zijn dat de staat van het uitlaatsysteem voldoende is voor een goede werking van de droger. Deze test moet worden uitgevoerd om u te waarschuwen voor ernstige problemen in het uitlaatsysteem van uw huis.

Uw droger is voorzien van Flow Sense™, een innovatief detectiesysteem dat automatisch blokkades en beperkingen in de drogerkanalen detecteert. Door de kanalen schoon te houden van pluizenophoping en vrij van beperkingen, kunnen kleren sneller drogen en wordt het energieverbruik verminderd.

LET OP

De droger moet koud zijn voordat u deze test start. Als de droger tijdens de installatie is opgewarmd, laat u de cyclus Lucht drogen een paar minuten draaien om de binnentemperatuur te verlagen.

De installatietest activeren

Verwijder de documentatie en sluit vervolgens de deur.
Doe niets in de trommel voor deze test, omdat dit de nauwkeurigheid van de resultaten kan beïnvloeden.
Houd de knoppen Signal (Signaal) en Temp. (Temperatuur) ingedrukt en druk vervolgens op de Power (Aan/uit)-knop.
(Op modellen met een glazen aanraakbedieningspaneel drukt u op de Power (Aan/uit)-knop en houdt u ONMIDDELLIJK de knoppen Temp. (Temperatuur) en Wrinkle Care (Kreukelzorg) ingedrukt.) Deze knoppenreeks activeert de installatietest. De code 1N wordt weergegeven als de activering succesvol is.
Druk op de knop START/PAUSE (START/PAUZE).
De droger start de test, die een paar minuten duurt. De warmte wordt ingeschakeld en de temperaturen in de trommel worden gemeten.
Controleer het display op resultaten.
Tijdens de testcyclus bewaakt u het Flow Sense™-display op het bedieningspaneel. Als de Flow Sense™-led niet is ingeschakeld wanneer de cyclus eindigt, is het uitlaatsysteem voldoende. Als het uitlaatsysteem ernstig beperkt is, wordt de Flow Sense™-led ingeschakeld. Andere problemen kunnen ook worden weergegeven met foutcodes. Zie de tabel op de volgende pagina voor details en oplossingen van foutcodes.
Einde van de cyclus.
Aan het einde van de testcyclus wordt O weergegeven. De testcyclus eindigt en de droger wordt na een korte vertraging automatisch uitgeschakeld.

Controleer de staat van het kanaal
Als de Flow Sense™-led is ingeschakeld, controleert u het uitlaatsysteem op beperkingen en schade. Repareer of vervang het uitlaatsysteem indien nodig.

LET OP

Wanneer de droger voor het eerst wordt geïnstalleerd, moet deze test worden uitgevoerd om u te waarschuwen voor bestaande problemen met de afvoerbuis in uw huis. Omdat de test die tijdens normaal bedrijf wordt uitgevoerd echter nauwkeurigere informatie geeft over de staat van de afvoerbuis dan de installatietest, is het mogelijk dat het aantal balken dat tijdens de twee tests wordt weergegeven niet hetzelfde is.
Onderbreek de testcyclus niet, omdat dit tot onnauwkeurige resultaten kan leiden.
Zelfs als er geen balken worden weergegeven tijdens de testcyclus, kunnen er nog steeds enkele beperkingen in het uitlaatsysteem aanwezig zijn. Raadpleeg het gedeelte De droger ventileren van deze handleiding voor volledige vereisten voor het uitlaatsysteem en de ventilatie.

Foutcodes

Controleer de foutcode voordat u service aanvraagt.

Foutcode	Mogelijke oorzaken	Oplossingen
tE1 of tE2	Storing temperatuursensor.	Schakel de droger uit en neem contact op met de service.
HS	Storing vochtigheidssensor.	Schakel de droger uit en neem contact op met de service.
PS, PF of nP	Het netsnoer van de elektrische droger is niet correct aangesloten of de voeding van het huis is onjuist.	Controleer de stroomvoorziening of de aansluiting van het netsnoer op het aansluitblok. Raadpleeg het gedeelte Elektrische drogers aansluiten van deze handleiding voor volledige instructies.
PS, PF of nP	Huiszekering is gesprongen, stroomonderbreker is geactiveerd of stroomstoring heeft plaatsgevonden.	Reset de stroomonderbreker of vervang de zekering. Verhoog de zekeringcapaciteit niet. Als het probleem een overbelasting van het circuit is, laat dit dan corrigeren door een gekwalificeerde elektricien.
gAS	Gastoevoer of -service is uitgeschakeld. (Alleen gasmodel.)	Controleer of de gasafsluiter van het huis en de gasafsluiter van de droger volledig open staan.

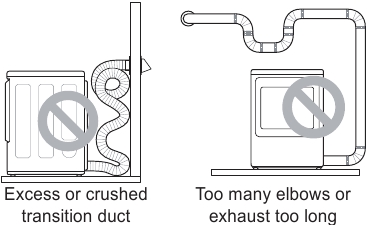

Beperkte of geblokkeerde luchtstroom

Vermijd lange runs of runs met meerdere bochten of bochten.

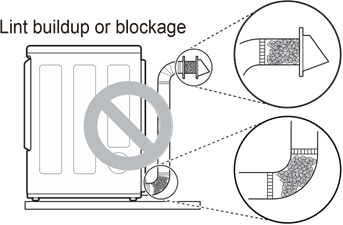

Controleer op blokkades en pluizenophoping.

Zorg ervoor dat de leidingen niet geplet of beperkt zijn.

WERKING

Lees, om het risico op brand, elektrische schokken of letsel te verminderen, de VEILIGHEIDSINSTRUCTIES voordat u dit apparaat gebruikt.

De droger gebruiken

Reinig de pluizenfilter
Als de pluizenfilter nog niet is gereinigd, til de filter er dan uit en verwijder de pluizen van de laatste lading. Dit zorgt voor de snelste en meest efficiënte droogprestaties. Zorg ervoor dat u de filter terugplaatst en naar beneden drukt tot deze stevig vastklikt.
Vul de droger
Vul de droger met het natte wasgoed uit de wasmachine. Als de lading erg groot is, moet u deze mogelijk in kleinere ladingen verdelen voor een goede prestatie en stofverzorging.
Zet de droger aan
Druk op de knop Power (Aan/uit) om de droger aan te zetten. De cyclus-LED's lichten op en er klinkt een geluidssignaal.
Selecteer een cyclus
Draai de cyclusselectieknop in beide richtingen tot de LED voor de gewenste cyclus brandt. De vooraf ingestelde temperatuur-, droogte- en optie-instellingen voor die cyclus worden weergegeven. De standaardinstellingen voor de geselecteerde cyclus kunnen nu indien gewenst worden gewijzigd. Raadpleeg de pagina Cyclusinstellingen en opties voor meer informatie.

OPMERKING
- Niet alle opties of wijzigingen zijn beschikbaar op alle cycli. Raadpleeg de pagina Cyclusgids voor standaardinstellingen en beschikbare opties. Er klinkt een ander geluidssignaal en de LED gaat niet branden als de selectie niet beschikbaar is.
Begin cyclus
Druk op de knop Start/Pause (Start/Pauze) om de cyclus te starten. De cyclus kan op elk moment worden gepauzeerd door de deur te openen of door op de knop Start/Pause (Start/Pauze) te drukken. Als de cyclus niet binnen 60 minuten na het pauzeren opnieuw wordt gestart, wordt de droger uitgeschakeld en gaan de instellingen verloren.
Einde cyclus
Wanneer de cyclus is voltooid, klinkt het geluidssignaal. Haal uw kleding onmiddellijk uit de droger om kreukels te verminderen. Als Kreukelverzorging is geselecteerd, zal de droger om de paar minuten kort draaien om te voorkomen dat er kreukels in de kleding ontstaan.

Controleer de pluizenfilter voor elke lading

Zorg er altijd voor dat de pluizenfilter schoon is voordat u een nieuwe lading start; een verstopte pluizenfilter verlengt de droogtijd. Om schoon te maken, trekt u de pluizenfilter recht omhoog en rolt u alle pluizen met uw vingers van de filter af. Duw de pluizenfilter stevig terug op zijn plaats. Zie Regelmatige reiniging voor meer informatie.

Zorg er altijd voor dat de pluizenfilter correct is geïnstalleerd voordat u de droger gebruikt. Het gebruik van de droger met een losse of ontbrekende pluizenfilter zal de droger en de artikelen in de droger beschadigen.

Was sorteren

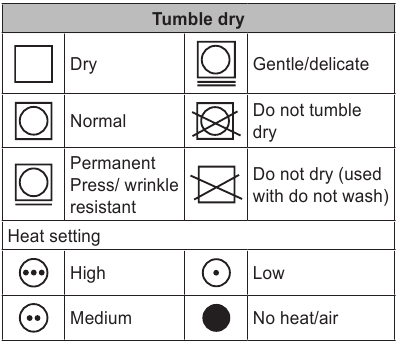

Waslabels

Veel kledingstukken hebben een waslabel. Gebruik de onderstaande tabel om de cyclus- en optieselecties aan te passen om uw kleding te verzorgen volgens de aanbevelingen van de fabrikant.

Vergelijkbare items groeperen

Voor het beste resultaat sorteert u kleding in ladingen die met dezelfde droogcyclus kunnen worden gedroogd.

Verschillende stoffen hebben verschillende verzorgingseisen, en sommige stoffen drogen sneller dan andere.

De droger vullen

Controleer alle zakken om er zeker van te zijn dat ze leeg zijn. Items zoals clips, pennen, munten en sleutels kunnen zowel de droger als uw kleding beschadigen. Brandbare voorwerpen zoals aanstekers of lucifers kunnen ontbranden en een brand veroorzaken.
Droog nooit kleding die is blootgesteld aan olie, benzine of andere ontvlambare stoffen. Het wassen van kleding verwijdert olieresten niet volledig.

OPMERKING
Tips voor het vullen

Combineer grote en kleine items in dezelfde lading.
Vochtige kleding zet uit tijdens het drogen. Overbelast de droger niet; kleding heeft ruimte nodig om te draaien en goed te drogen.
Sluit ritsen, haken en trekkoorden om te voorkomen dat deze items aan andere kleding blijven haken of verstrikt raken.

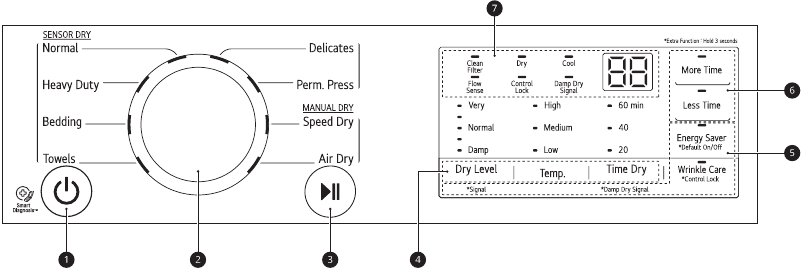

Bedieningspaneel

Niet-stoommodellen (DLE3400*, DLG3401*)

Power Button (Aan/uit-knop)
Druk op de knop om de droger AAN te zetten. Druk nogmaals om de droger UIT te zetten.

OPMERKING

Als u tijdens een cyclus op de knop Power (Aan/uit) drukt, wordt die cyclus geannuleerd en gaan alle laadinstellingen verloren.

Cycle Selector Knob (Cyclusselectieknop)
Draai aan deze knop om de gewenste cyclus te selecteren. Zodra de gewenste cyclus is geselecteerd, worden de standaardvoorinstellingen weergegeven in het display. Bij handmatige droogcycli kunnen deze instellingen worden aangepast met behulp van de cyclusaanpassingsknoppen, op elk moment voordat de cyclus wordt gestart.

Start/Pause Button (Start/Pauze-knop)
Druk op deze knop om de geselecteerde cyclus te starten. Als de droger draait, gebruikt u deze knop om de cyclus te pauzeren zonder de huidige instellingen te verliezen.

OPMERKING

Als u niet binnen 60 minuten op de knop Start/Pause (Start/Pauze) drukt om een cyclus te hervatten, wordt de droger automatisch uitgeschakeld en gaan alle cyclusinstellingen verloren.

Cycle Modifier Buttons (Cyclusaanpassingsknoppen)
Gebruik deze knoppen om de gewenste cyclusinstellingen voor de geselecteerde cyclus te selecteren. De huidige instellingen worden weergegeven in het display. Druk op de knop voor die optie om andere instellingen te bekijken en te selecteren.

Cycle Option Buttons (Cyclusoptieknoppen)
Druk op elk van deze knoppen om extra cyclusopties te selecteren. Houd een knop met een sterretje 3 seconden ingedrukt om een speciale functie te activeren.

More Time/Less Time Buttons (Meer tijd/Minder tijd-knoppen)
Gebruik deze knoppen met de Time Dry (Tijdgestuurd drogen) en andere handmatige droogcycli om de droogtijd aan te passen. Druk op de knop More Time (Meer tijd) om de geselecteerde handmatige cyclustijd met 1 minuut te verlengen; druk op de knop Less Time (Minder tijd) om de cyclustijd met 1 minuut te verkorten.

Time and Status Display (Tijd- en statusdisplay)
Het display toont de instellingen, de geschatte resterende tijd, opties en statusberichten voor de droger.

Clean Filter Reminder (Herinnering voor het reinigen van de filter)
De LED Clean Filter (Filter reinigen) brandt wanneer de droger wordt ingeschakeld als een herinnering om de filter te reinigen. Deze gaat uit wanneer op de knop START/PAUSE (START/PAUZE) wordt gedrukt.

Flow Sense Duct Blockage Sensing System Indicator (Indicator voor het Flow Sense™ detectiesysteem voor kanaalblokkades)
Het Flow Sense™ detectiesysteem voor kanaalblokkades detecteert blokkades in het kanaalwerk die de uitlaatstroom van de droger verminderen en waarschuwt u hiervoor. Het onderhouden van een schoon uitlaatsysteem verbetert de werkingsefficiëntie en helpt servicebeurten te minimaliseren, waardoor u geld bespaart.

Control Lock Indicator (Indicator voor de vergrendeling van de bediening)
Wanneer Control Lock (Bedieningsvergrendeling) is ingesteld, verschijnt de indicator Control Lock (Bedieningsvergrendeling) en zijn alle knoppen uitgeschakeld, behalve de knop POWER (AAN/UIT). Dit voorkomt dat kinderen de instellingen wijzigen terwijl de droger in werking is.

Damp Dry Signal Indicator (Indicator voor het signaal voor vochtig drogen)
De droger geeft een signaal wanneer de lading ongeveer 80% droog is. Hierdoor kunt u sneller drogende, lichtgewicht items verwijderen of items die u wilt strijken of ophangen terwijl ze nog licht vochtig zijn.

Estimated Time Remaining (Geschatte resterende tijd)
Dit display toont de geschatte resterende tijd voor Sensor Dry-cycli of de werkelijke resterende tijd voor Time Dry (Tijdgestuurd drogen) of Manual Dry-cycli (Handmatig drogen).

OPMERKING

De cyclustijd op Sensor Dry-cycli kan fluctueren omdat de droger de droogtijd opnieuw berekent voor optimale resultaten.

Cycle Completion Indicator (Indicator voor cyclusvoltooiing)
Dit deel van het display toont welke fase van de droogcyclus momenteel aan de gang is (Dry (Droog) of Cool (Koel)).

Cyclusgids

Sensor Dry Cycles (Sensor gestuurde droogcycli)

Sensor Dry Cycles (Sensor gestuurde droogcycli) maken gebruik van het unieke duale sensorsysteem van LG om het vochtniveau in kleding en in de lucht te detecteren en te vergelijken, en de droogtijd naar behoefte aan te passen om superieure resultaten te garanderen. De droger stelt automatisch het droogteniveau en de temperatuur in op de aanbevolen instelling voor elke cyclus. De geschatte resterende tijd wordt weergegeven in het display.

OPMERKING

Om uw kleding te beschermen, is niet elk droogteniveau, temperatuur of optie beschikbaar bij elke cyclus. Zie de Cyclusgids voor details.

Manual Dry Cycles (Handmatig droogcycli)

Gebruik Manual Dry Cycles (Handmatig droogcycli) om een specifieke hoeveelheid droogtijd en een droogtemperatuur te selecteren. Wanneer een Manual Dry Cycle (Handmatig droogcycli) is geselecteerd, toont het display Estimated Time Remaining (Geschatte resterende tijd) de werkelijke resterende tijd in uw cyclus. U kunt de werkelijke tijd in de cyclus wijzigen door op de knoppen More Time (Meer tijd) of Less Time (Minder tijd) te drukken.

OPMERKING

De optie Energy Saver (Energiebesparing) is standaard ingeschakeld in de Normal Cycle (Normale cyclus). Schakel de optie Energy Saver (Energiebesparing) uit voor een snellere Normal Cycle (Normale cyclus) die begint met verwarmd drogen. Om de Energy Saver (Energiebesparing) standaard uit te schakelen, houdt u de knop Energy Saver (Energiebesparing) ingedrukt. AAN of UIT verschijnt in het display.

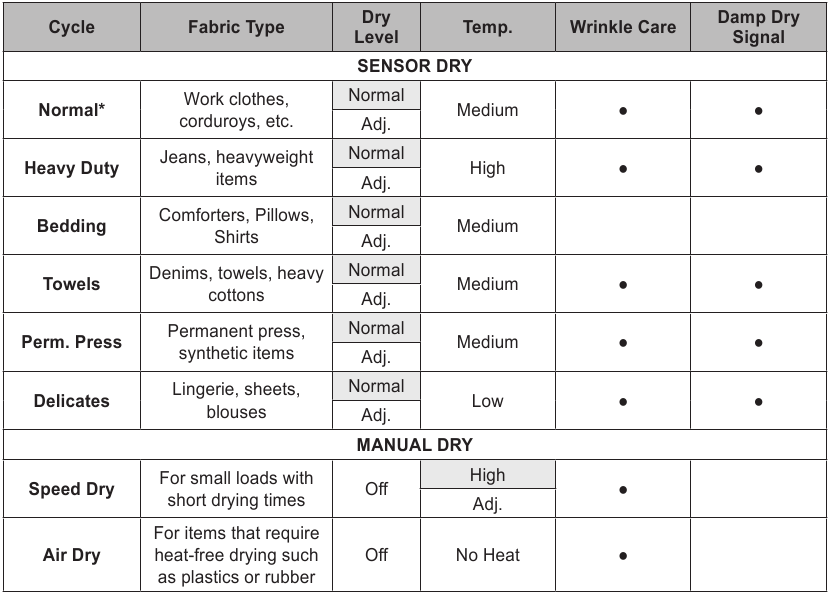

Niet-stoommodellen (DLE3400, DLG3401)

= standaardinstelling

= toegestane optie

* = Energy Saver (Energiebesparing) standaard ingeschakeld

Cycle Modifier Buttons (Cyclusaanpassingsknoppen)

Sensor Dry Cycles (Sensor gestuurde droogcycli) hebben vooraf ingestelde instellingen die automatisch worden geselecteerd. Manual Dry Cycles (Handmatig droogcycli) hebben standaardinstellingen, maar u kunt de instellingen ook aanpassen met behulp van de Cycle Modifier Buttons (Cyclusaanpassingsknoppen). Druk op de knop voor die optie om andere instellingen te bekijken en te selecteren.

Dry Level (Droogteniveau)

Gebruik deze knop om het droogteniveau voor de cyclus te selecteren. Druk herhaaldelijk op de knop Dry Level (Droogteniveau) om door de beschikbare instellingen te bladeren.

Deze optie is alleen beschikbaar bij Sensor Dry Cycles (Sensor gestuurde droogcycli).
De droger past de cyclustijd automatisch aan. Het selecteren van More (Meer) of Very (Zeer) verlengt de cyclustijd, terwijl Less (Minder) of Damp (Vochtig) de cyclustijd verkort.
Gebruik een Less (Minder) of Damp (Vochtig) instelling voor items die u wilt strijken.

Temp. (Temperatuur)

Gebruik deze knop om de temperatuurinstelling aan te passen.

Dit maakt een nauwkeurige verzorging van stoffen en kledingstukken mogelijk. Druk herhaaldelijk op de knop Temp. (Temperatuur) om door de beschikbare instellingen te bladeren.

Time Dry (Tijdgestuurd drogen)

Gebruik deze knop om de droogtijd handmatig te selecteren, van 20 tot 60 minuten, in stappen van 20 minuten. Gebruik dit voor kleine ladingen of om kreukels te verwijderen. Gebruik de knoppen More Time/Less Time (Meer tijd/Minder tijd) om de droogtijd in stappen van 1 minuut toe te voegen of te verminderen.

Option Buttons (Optieknoppen)

De droger beschikt over verschillende extra cyclusopties om cycli aan te passen aan individuele behoeften. Bepaalde Option Buttons (Optieknoppen) hebben ook een speciale functie die kan worden geactiveerd door die optieknop 3 seconden ingedrukt te houden.

Cyclusopties toevoegen aan een cyclus

Zet de droger aan en draai de Cycle Selector Knob (Cyclusselectieknop) om de gewenste cyclus te selecteren.
Gebruik de Cycle Modifier Buttons (Cyclusaanpassingsknoppen) om de instellingen voor die cyclus aan te passen.
Druk op de Cycle Option Button(s) (Cyclusoptieknoppen) om de gewenste opties toe te voegen. Er wordt een bevestigingsbericht weergegeven in het display.
Druk op de knop Start/Pause (Start/Pauze) om de cyclus te starten. De droger start automatisch.

Wrinkle Care (Kreukelverzorging)

Als u deze optie selecteert, wordt de lading na de geselecteerde cyclus maximaal 3 uur periodiek gedraaid, of totdat de deur wordt geopend. Dit is handig om kreukels te voorkomen wanneer u items niet onmiddellijk uit de droger kunt halen.

Energy Saver (Energiebesparing)

Deze optie helpt het energieverbruik van de Normal Cycle (Normale cyclus) te verminderen, afhankelijk van de laadgrootte. Wanneer de optie Energy Saver (Energiebesparing) is geselecteerd, begint de cyclus met een luchtdrooggedeelte en wordt de droogtijd verlengd.

Schakel de optie Energy Saver (Energiebesparing) uit voor een snellere Normal Cycle (Normale cyclus) die begint met verwarmd drogen. Om de Energy Saver (Energiebesparing) standaard uit te schakelen, houdt u de knop Energy Saver (Energiebesparing) ingedrukt. AAN of UIT verschijnt in het display.

Special Functions (Speciale functies)

Sommige Cycle Option Buttons (Cyclusoptieknoppen) activeren ook secundaire functies. Deze Special Functions (Speciale functies) zijn gemarkeerd met een asterisk (*). Houd de Option Button (Optieknop) met de Special Function (Speciale functie) ingedrukt om deze te activeren.

Control Lock (Bedieningsvergrendeling)

Gebruik deze optie om ongewenst gebruik van de droger te voorkomen of om te voorkomen dat cyclusinstellingen worden gewijzigd terwijl de droger in werking is.

De Control Lock Function (Bedieningsvergrendelingsfunctie) activeren
Houd de knop Wrinkle Care (Kreukelverzorging) 3 seconden ingedrukt.
Het Control Lock-pictogram (Bedieningsvergrendeling) wordt weergegeven in het display en alle bedieningselementen worden uitgeschakeld, behalve de knop Power (Aan/uit).

De Control Lock Function (Bedieningsvergrendelingsfunctie) deactiveren
Houd de knop Wrinkle Care (Kreukelverzorging) 3 seconden ingedrukt.

Eenmaal ingesteld, blijft Control Lock (Bedieningsvergrendeling) actief totdat deze handmatig wordt gedeactiveerd. Control Lock (Bedieningsvergrendeling) moet worden uitgeschakeld om een andere cyclus uit te voeren.

Damp Dry Signal (Signaal voor vochtig drogen)

Wanneer deze optie is geselecteerd, geeft de droger een signaal wanneer de lading ongeveer 80% droog is. Hierdoor kunt u sneller drogende, lichtgewicht items verwijderen of items die u wilt strijken of ophangen terwijl ze nog licht vochtig zijn.

SIGNAAL

Houd de knop Dry Level (Droogteniveau) 3 seconden ingedrukt om het volume van het signaal aan te passen. Houd de knop herhaaldelijk ingedrukt om het volume van de melodie aan te passen. Wanneer er geen signaal te horen is, is het signaal uitgeschakeld. De volume-instellingen zijn AAN – UIT. Het signaalvolume kan op elk moment worden aangepast zolang de droger is ingeschakeld.

Default On/Off (Standaard aan/uit)

Met deze optie kunnen de Energy Saver-instellingen (Energiebesparingsinstellingen) worden gewijzigd. Om een Normal Cycle (Normale cyclus) zonder de optie Energy Saver (Energiebesparing) uit te voeren, houdt u de knop Energy Saver (Energiebesparing) drie seconden ingedrukt. AAN of UIT verschijnt in het display.

SMART FUNCTIONS

LG ThinQ Application

De LG ThinQ-applicatie installeren
Zoek in de Google Play Store of Apple App Store op een smartphone naar de applicatie LG ThinQ. Volg de instructies om de applicatie te downloaden en te installeren.

Functies van de LG ThinQ-applicatie

Smart Diagnosis™
- Deze functie biedt nuttige informatie voor het diagnosticeren en oplossen van problemen met het apparaat op basis van het gebruikspatroon.

Smart Diagnosis™-functie

Deze functie is alleen beschikbaar op modellen met het of logo.

Gebruik deze functie om problemen met uw apparaat te diagnosticeren en op te lossen.

OPMERKING

Om redenen die niet te wijten zijn aan nalatigheid van LGE, werkt de service mogelijk niet vanwege externe factoren, zoals, maar niet beperkt tot, het niet beschikbaar zijn van wifi, het verbreken van de wifi-verbinding, het lokale beleid van de app store of het niet beschikbaar zijn van de app.
De functie kan zonder voorafgaande kennisgeving worden gewijzigd en kan een andere vorm hebben, afhankelijk van waar u zich bevindt.

Hoorbare diagnose gebruiken om problemen te diagnosticeren
Volg de onderstaande instructies om de hoorbare diagnosemethode te gebruiken.

Start de applicatie LG ThinQ en selecteer de functie Smart Diagnosis in het menu. Volg de instructies voor hoorbare diagnose in de applicatie LG ThinQ.

Druk op de Power-knop om het apparaat in te schakelen.
- Druk niet op andere knoppen.
Houd het mondstuk van uw telefoon voor het of logo.
Houd de knop Temp. 3 seconden of langer ingedrukt terwijl u uw telefoon tegen het logo houdt.
Houd de telefoon op zijn plaats totdat de toonoverdracht is voltooid. Het display telt de tijd af. Zodra het aftellen is afgelopen en de tonen zijn gestopt, wordt de diagnose in de applicatie weergegeven.

OPMERKING

Voor het beste resultaat mag u de telefoon niet bewegen terwijl de tonen worden verzonden.

ONDERHOUD

Regelmatige reiniging

Let op

Koppel de droger los voordat u hem schoonmaakt.
Gebruik nooit agressieve chemicaliën, schurende reinigers of oplosmiddelen om de wasmachine schoon te maken. Ze zullen de afwerking beschadigen.

De buitenkant schoonmaken

Een goed onderhoud van uw droger kan de levensduur verlengen. De buitenkant van de machine kan worden schoongemaakt met warm water en een mild, niet-schurend huishoudelijk reinigingsmiddel. Veeg eventuele gemorste vloeistoffen onmiddellijk weg met een zachte, vochtige doek.

OPMERKING

Gebruik geen spiritus, oplosmiddelen of soortgelijke producten.
Gebruik nooit staalwol of schurende reinigers; deze kunnen het oppervlak beschadigen.

De binnenkant schoonmaken

Veeg rond de deuropening en dicht af met een zachte, vochtige doek om te voorkomen dat er pluisjes en stof ophopen die de deurafdichting kunnen beschadigen.

Reinig het venster met een zachte doek die is bevochtigd met warm water en een mild, niet-schurend huishoudelijk reinigingsmiddel en veeg het vervolgens droog.

De roestvrijstalen trommel kan worden gereinigd met een conventionele roestvrijstalen reiniger, gebruikt volgens de specificaties van de fabrikant. Gebruik nooit staalwol of schurende reinigers; deze kunnen het oppervlak bekrassen of beschadigen.

Rond en onder de droger schoonmaken

Zuig regelmatig pluisjes en stof rond de droger en eronder op. Het ventilatiekanaal moet minstens één keer per jaar worden gecontroleerd op pluisjes en worden schoongemaakt. Als er een merkbare vermindering van de luchtstroom of droogprestaties optreedt, controleer dan onmiddellijk de kanalen op obstructies en verstoppingen.

Onderhoud van het leidingwerk

Het ventilatiekanaal moet één keer per maand worden gecontroleerd op pluisjes en minstens één keer per jaar worden schoongemaakt. Als er een merkbare vermindering van de luchtstroom of droogprestaties optreedt, controleer dan onmiddellijk de kanalen op obstructies en verstoppingen. Neem contact op met een gekwalificeerde technicus of serviceprovider.

Het pluizenfilter schoonmaken

Maak het pluizenfilter altijd na elke cyclus schoon.

Om het pluizenfilter schoon te maken, opent u de droogtrommeldeur en trekt u het pluizenfilter recht omhoog. Vervolgens:

Rol voor de dagelijkse reiniging eventuele pluisjes met uw vingers van het filter, of
Stofzuig het pluizenfilter.
Als het pluizenfilter erg vuil is geworden of verstopt is geraakt met wasverzachter, was het pluizenfilter dan in warm water met zeep en laat het volledig drogen voordat u het terugplaatst.

OPMERKING

Gebruik de droger NOOIT zonder het pluizenfilter op zijn plaats.

Veelgestelde vragen

V: Waarom piept mijn droger als ik op een knop druk en er vervolgens niets gebeurt?
A: De functie Control Lock (Bedieningsvergrendeling) is ingeschakeld. Om Control Lock uit te schakelen, zet u de droger aan en houdt u vervolgens de knop met *Control Lock erop of eronder 3 seconden ingedrukt.

V: Waarom duurt het zo lang voordat mijn droger kleding droogt?
A: Een goede luchtstroom is cruciaal voor een efficiënte werking van wasdrogers. Een pluizenfilter dat vol zit met pluisjes of verstopt is met wasverzachterresten kan de luchtstroom zodanig verminderen dat de tijd die nodig is om kleding te drogen aanzienlijk wordt verlengd. Een andere factor die de droogtijd beïnvloedt, is uw huisafvoersysteem. Een afvoersysteem dat vuil is en verstopt zit met pluisjes of dat te lang is, moet professioneel worden gereinigd of gerepareerd.

V: Waarom start mijn droger om de paar minuten vanzelf?
A: Dit is hoe de functie Wrinkle Care (Kreukelbescherming) werkt. De droger draait om de paar minuten kortstondig gedurende maximaal 3 uur nadat de cyclus is voltooid. Deze functie is ontworpen om te voorkomen dat er kreukels ontstaan als de droger niet direct na het voltooien van de cyclus wordt leeggemaakt.

PROBLEEMOPLOSSING

Video's voor gebruikersondersteuning

Voor verdere hulp zijn er video's en tutorials beschikbaar via de website LG.com.

Klik op de homepage lg.com/us op het tabblad Ondersteuning om de menuselecties te openen. Selecteer Videotutorials.
Typ Droger in het zoekvak op de nieuwe pagina en klik op de knop Zoeken.

Scan deze QR-code om snel toegang te krijgen tot de videozoekpagina op de website van LG.

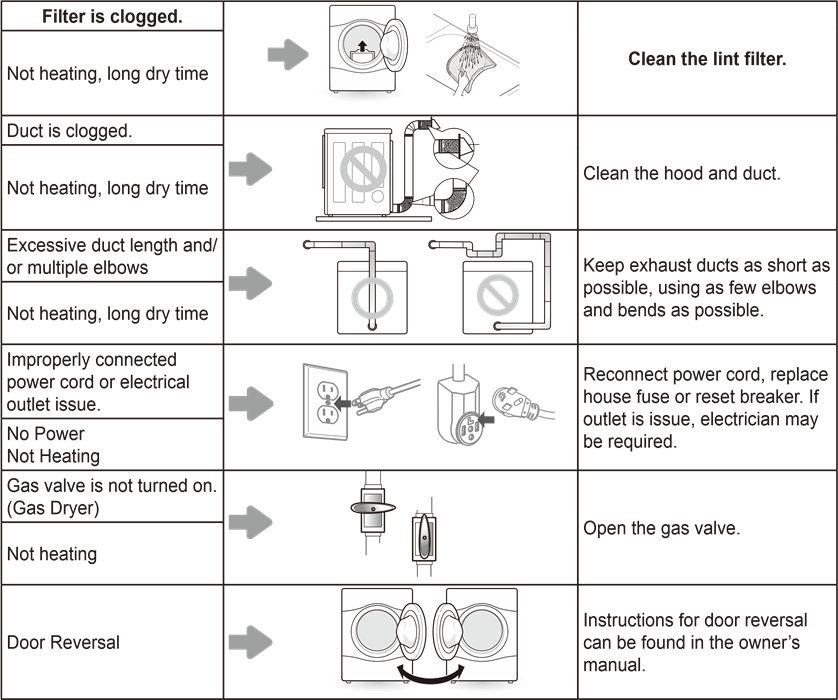

Voordat u service belt

Deze droger is uitgerust met een automatisch foutbewakingssysteem om problemen in een vroeg stadium te detecteren en diagnosticeren. Als de droger niet goed of helemaal niet werkt, controleer dan het volgende voordat u service belt.

Werking

Probleem	Mogelijke oorzaken en oplossing
De Flow Sense™-indicator blijft actief nadat de beperking in de ontluchting is opgeheven.	Nadat de beperking is opgeheven, heeft het Flow Sense™-systeem meerdere opeenvolgende cycli nodig om te bepalen of de prestatiewaarde is verbeterd voordat de Flow Sense™-indicator wordt gereset. Als de Flow Sense™-indicator na meer dan vijf cycli actief blijft nadat de beperking is opgeheven, bel dan voor service.
Droger gaat niet aan	Het netsnoer is niet goed aangesloten. Zorg ervoor dat de stekker goed is aangesloten op een geaard stopcontact dat overeenkomt met het typeplaatje van de droger.
Droger gaat niet aan	Huiszekering is gesprongen, stroomonderbreker is geactiveerd of er is een stroomstoring opgetreden. • Reset de stroomonderbreker of vervang de zekering. Verhoog de zekeringcapaciteit niet. Als het probleem een overbelasting van het circuit is, laat dit dan corrigeren door een gekwalificeerde elektricien.
Droger verwarmt niet	Huiszekering is gesprongen, stroomonderbreker is geactiveerd of er is een stroomstoring opgetreden. Reset de stroomonderbreker of vervang de zekering. Verhoog de zekeringcapaciteit niet. Als het probleem een overbelasting van het circuit is, laat dit dan corrigeren door een gekwalificeerde elektricien. OPMERKING: Vanwege het ontwerp van elektrische drogers is het mogelijk dat een circuitprobleem ervoor zorgt dat een elektrische droger zonder warmte werkt.
	Gastoevoer of service is uitgeschakeld. Bevestig dat de gasafsluiter van het huis en de gasafsluiter van de droger beide volledig open zijn. Zelfs als er geen gas aan de droger wordt geleverd, zal deze werken en worden er geen foutcodes weergegeven. Controleer of andere gastoestellen in huis normaal werken.
	Optie ENERGIEBESPARING geselecteerd (op sommige modellen) Als u de cyclus Normaal gebruikt, selecteer dan de optie ENERGIEBESPARING. De optie Energiebesparing is standaard geselecteerd. Deze optie vermindert het energieverbruik door een luchtgedroogd gedeelte toe te voegen aan het begin van de cyclus. Het is normaal dat u aan het begin van de cyclus geen warmte voelt in de modus ENERGIEBESPARING.
Kleding duurt te lang om te drogen	Afvoerkanalen zijn geblokkeerd, vuil of de kanaallengte is te lang. Controleer of het afvoerkanaal correct is geconfigureerd en vrij is van vuil, pluizen en obstructies. Zorg ervoor dat de buitenste wandkleppen goed kunnen openen en niet geblokkeerd, vastgelopen of beschadigd zijn.
Kleding duurt te lang om te drogen	Lading is niet goed gesorteerd. Scheid zware items van lichte items. Grotere en zwaardere items duren langer om te drogen. Lichte items in een lading met zware items kunnen de sensor voor de gek houden, omdat de lichte items sneller drogen.
Display toont foutcode nP	Het netsnoer van de elektrische droger is niet correct aangesloten of de stroomvoorziening van het huis is onjuist. Controleer de stroomvoorziening of de aansluiting van het netsnoer op het aansluitblok.
Display toont foutcode gAS	Gastoevoer of service uitgeschakeld (alleen gasmodellen). Controleer of de gasafsluiter van het huis en de gasafsluiter van de droger beide volledig open zijn.
Kleding duurt te lang om te drogen	Grote lading zware stoffen. Zware stoffen duren langer om te drogen omdat ze meer vocht vasthouden. Om de droogtijden voor grote en zware stoffen te helpen verkorten en consistent te houden, scheidt u deze items in kleinere ladingen van een consistente grootte.
	De bedieningselementen van de droger zijn niet correct ingesteld. Gebruik de juiste bedieningselementen voor het type lading dat u droogt. Sommige ladingen vereisen mogelijk een aanpassing van de droogstand voor een goede droging.
	Pluizenfilter moet worden schoongemaakt. Verwijder de pluizen voor elke lading van het filter. Houd het filter met de pluizen verwijderd tegen het licht om te zien of het vuil of verstopt is. Bij sommige ladingen die grote hoeveelheden pluizen produceren, zoals nieuwe badhanddoeken, kan het nodig zijn om de cyclus te pauzeren en het filter tijdens de cyclus te reinigen.
	Huiszekering is gesprongen, stroomonderbreker is geactiveerd of er is een stroomstoring opgetreden. Reset de stroomonderbreker of vervang de zekering. Verhoog de zekeringcapaciteit niet. Als het probleem een overbelasting van het circuit is, laat dit dan corrigeren door een gekwalificeerde elektricien. OPMERKING: Vanwege het ontwerp van elektrische drogers is het mogelijk dat een circuitprobleem ervoor zorgt dat een elektrische droger zonder warmte werkt.
	Droger is overbelast. Verdeel extra grote ladingen in kleinere ladingen voor betere droogprestaties en efficiëntie.
	Droger is onderbelast. Als u een zeer kleine lading droogt, voeg dan een paar extra items toe om een goede tuimelwerking te garanderen. Als de lading erg klein is en u SENSOR DRY-cycli gebruikt, kan de elektronische bediening het droogheidsniveau van de lading niet goed detecteren en kan deze te snel worden uitgeschakeld. Gebruik TIME DRY of voeg wat extra natte kleding toe aan de lading.
	Optie ENERGIEBESPARING geselecteerd (op sommige modellen) Als u de cyclus Normaal gebruikt, selecteer dan de optie ENERGIEBESPARING. Deze optie vermindert het energieverbruik door een luchtgedroogd gedeelte toe te voegen aan het begin van de cyclus.
De droogtijd is niet consistent	De warmte-instellingen, de grootte van de lading of de vochtigheid van de kleding is niet consistent. De droogtijd voor een lading is afhankelijk van het type warmte dat wordt gebruikt (elektriciteit, aardgas of propaangas), de grootte van de lading, het type stoffen, de natheid van de kleding en de staat van het afvoerkanaal en het pluizenfilter. Zelfs een onevenwichtige lading in de wasmachine kan een slechte centrifugering veroorzaken, wat resulteert in nattere kleding die langer duurt om te drogen.

Prestatie

Probleem	Mogelijke oorzaken en oplossing
Vettige of vuile vlekken op kleding	Wasverzachter verkeerd gebruikt. Controleer en volg de instructies die bij uw wasverzachter zijn geleverd.
	Schone en vuile kleding worden samen gedroogd. Gebruik uw droger alleen om schone items te drogen. Vuil van vuile kleding kan worden overgebracht op de schone kleding in dezelfde of latere ladingen.
	Kleding is niet goed gereinigd of gespoeld voordat deze in de droger werd geplaatst. Vlekken op gedroogde kleding kunnen vlekken zijn die niet zijn verwijderd tijdens het wasproces. Zorg ervoor dat de kleding volledig wordt gereinigd of gespoeld volgens de instructies voor uw wasmachine en wasmiddel. Sommige moeilijke soorten vuil vereisen mogelijk een voorbehandeling voorafgaand aan het wassen.
Kleding is gekreukt	Kleding te lang gedroogd (te droog). Het te lang drogen van een lading wasgoed kan leiden tot gekreukte kleding. Probeer een kortere droogtijd of de instelling MINDER DROOG en verwijder items terwijl ze nog een beetje vocht vasthouden.
Kleding is gekreukt	Kleding te lang in de droger laten liggen nadat de cyclus is beëindigd. Gebruik de optie KREUKHERSTELLEND. Deze functie laat de kleding om de paar minuten kort tuimelen gedurende maximaal 3 uur om kreuken te helpen voorkomen.
Kleding krimpt	De onderhoudsinstructies voor kleding worden niet gevolgd. Raadpleeg en volg altijd de onderhoudsinstructies voor stoffen om te voorkomen dat uw kleding krimpt. Sommige stoffen krimpen van nature wanneer ze worden gewassen. Andere stoffen kunnen worden gewassen, maar krimpen wanneer ze in een droger worden gedroogd. Gebruik een lage of geen warmte-instelling.
Pluizen op kleding	Pluizenfilter niet goed gereinigd. Verwijder de pluizen voor elke lading van het filter. Houd het filter met de pluizen verwijderd tegen het licht om te zien of het vuil of verstopt is. Als het er vuil uitziet, volg dan de reinigingsinstructies. Bij sommige ladingen die grote hoeveelheden pluizen produceren, kan het nodig zijn om het filter tijdens de cyclus te reinigen.
	Wasgoed niet goed gesorteerd. Sommige stoffen produceren pluizen (d.w.z. een pluizige witte katoenen handdoek) en moeten apart worden gedroogd van kleding die pluizen vangen (d.w.z. een zwarte linnen broek).
	Overmatige statische elektriciteit in kleding. Gebruik een wasverzachter om statische elektriciteit te verminderen. Zorg ervoor dat u de instructies van de fabrikant volgt. Het te lang drogen van een lading wasgoed kan een ophoping van statische elektriciteit veroorzaken. Pas de instellingen aan en gebruik een kortere droogtijd, of gebruik SENSOR DRY-cycli.
	Droger is overbelast. Verdeel extra grote ladingen in kleinere ladingen om te drogen.
	Zakdoek, papier, enz. in zakken achtergelaten. Controleer de zakken grondig voordat u kleding wast en droogt.
Overmatige statische elektriciteit in kleding na het drogen	Wasverzachter wordt niet gebruikt of verkeerd gebruikt. Gebruik een wasverzachter of de optie STATISCHE ELEKTRICITEIT VERMINDEREN, indien aanwezig, om statische elektriciteit te verminderen. Zorg ervoor dat u de instructies van de fabrikant volgt.
	Kleding te lang gedroogd (te droog). Het te lang drogen van een lading wasgoed kan een ophoping van statische elektriciteit veroorzaken. Pas de instellingen aan en gebruik een kortere droogtijd, of gebruik HANDMATIGE DROOG-cycli. Selecteer indien nodig de instelling MINDER DROOG bij SENSOR DRY-cycli.
	Synthetische stoffen, kreukherstellende stoffen of synthetische mengsels drogen. Deze stoffen zijn van nature gevoeliger voor statische elektriciteit. Probeer wasverzachter te gebruiken of gebruik MINDER DROOG en/of kortere TIJD DROOG-tijdinstellingen.
Kleding heeft vochtige plekken na een Sensor Dry-cyclus.	Zeer grote lading of zeer kleine lading. Enkel groot item zoals een deken of dekbed. Als items te strak of te dun zijn verpakt, kan de sensor moeite hebben met het aflezen van het droogheidsniveau van de lading. Gebruik een TIME DRY-cyclus voor zeer kleine ladingen. Grote, omvangrijke items zoals dekens of dekbedden kunnen zichzelf soms in een strakke bal stof wikkelen. De buitenste lagen drogen en registreren op de sensoren, terwijl de binnenkern vochtig blijft. Wanneer u een enkel groot item droogt, kan het helpen om de cyclus een of twee keer te pauzeren en het item opnieuw te rangschikken om eventuele vochtige plekken uit te pakken en bloot te leggen. Om een paar resterende vochtige items van een zeer grote lading of een paar vochtige plekken op een groot item te drogen nadat een sensorcyclus is voltooid, leegt u de pluizenval en stelt u vervolgens een TIME DRY-cyclus in om het item (de items) af te drogen.

Foutcodes

Probleem	Mogelijke oorzaken en oplossing
Foutcode: tE1 tot en met tE7	Storing temperatuursensor. Schakel de droger uit en bel voor service.
Display toont foutcode: PS	Netsnoer is verkeerd aangesloten. Controleer de aansluiting van het netsnoer op het aansluitblok.
De Flow Sense™-indicator toont vier balken tijdens de droogcyclus of het display toont "d80" na het drogen Dit waarschuwingslampje is geen storing van de droger en valt niet onder de garantie van de droger. Neem contact op met een kanaalreinigingsdienst om een afspraak te maken om uw uitlaatsysteem te laten reinigen en inspecteren.	Het uitlaatsysteem is te lang of heeft te veel bochten/beperkingen. Installeer een kortere of rechtere kanaalroute. Zie de installatie-instructies voor meer informatie.
	Gedeeltelijke blokkering van het kanaalwerk als gevolg van pluizenophoping of ander vreemd voorwerp. Kanaalwerk moet onmiddellijk worden gecontroleerd/gereinigd. De droger kan in deze staat worden gebruikt, maar de droogtijden zullen langer zijn en het energieverbruik zal toenemen.
	Het apparaat heeft een beperking gedetecteerd in de externe drogerontluchting. Als de Flow Sense™-systeem uitlaatbeperkingen detecteert, blijft de indicator 2 uur na het einde van de cyclus branden. Het openen van de deur of het indrukken van de aan/uit-knop schakelt het display uit.
De Flow Sense™-indicator blijft actief nadat de beperking in de ontluchting is opgeheven.	Nadat de beperking is opgeheven, heeft het Flow Sense™-systeem meerdere opeenvolgende cycli nodig om te bepalen of de prestatiewaarde is verbeterd voordat de Flow Sense™-indicator wordt gereset. Als de Flow Sense™-indicator na meer dan vijf cycli actief blijft nadat de beperking is opgeheven, bel dan voor service.
Het display toont	Het kanaalwerk is ongeveer 75% - 95% geblokkeerd. (foutcode "d75", "d80", "d90" of "d95" wordt slechts 2 uur weergegeven) Gebruik de droger niet totdat het uitlaatsysteem is gereinigd en/of gerepareerd. Het gebruik van de droger met een ernstig beperkte uitlaat is gevaarlijk en kan leiden tot brand of andere schade aan eigendommen. Controleer de buitenste drogerontluchting terwijl de droger in werking is om er zeker van te zijn dat er een sterke luchtstroom is. Als het uitlaatsysteem extreem lang is, laat het dan repareren of omleiden.
Het display toont	Huishoudelijk uitlaatsysteem geblokkeerd. Houd de omgeving rond de droger schoon en vrij van rommel. Controleer de ontluchtingskap op schade of verstopping door pluizen. Zorg ervoor dat de omgeving rond de ontluchtingskap vrij is.
De filtercontrole-indicator brandt tijdens de droogcyclus	Pluizenfilter niet goed gereinigd. Verwijder de pluizen voor elke lading van het filter. Houd het filter met de pluizen verwijderd tegen het licht om te zien of het vuil of verstopt is. Als het er vuil uitziet, volg dan de reinigingsinstructies. Bij sommige ladingen die grote hoeveelheden pluizen produceren, kan het nodig zijn om het filter tijdens de cyclus te reinigen.

GARANTIE

Garantieperiode	Omvang van de garantie	HOE DE SERVICE WORDT AFGEHANDELD
Eén (1) jaar vanaf de datum van de oorspronkelijke aankoop in de winkel	Onderdelen en arbeidsloon	LG levert onderdelen en arbeidsloon om defecte onderdelen te repareren of te vervangen.
Tien (10) jaar vanaf de datum van de oorspronkelijke aankoop in de winkel	Droogtrommel	Alleen onderdelen. De klant is verantwoordelijk voor arbeidsloon of service aan huis om defecte onderdelen te vervangen.

Vervangende producten en onderdelen hebben een garantie voor het resterende deel van de oorspronkelijke garantieperiode of negentig (90) dagen, afhankelijk van welke periode langer is.
Vervangende producten en onderdelen kunnen nieuw of gereviseerd zijn.

OM GARANTIESERVICE EN AANVULLENDE INFORMATIE TE VERKRIJGEN

Ga voor aanvullende productinformatie naar de LG-website op http://www.lg.com

Neem voor hulp bij het gebruik van dit product of om een serviceafspraak te maken contact op met LG Electronics op 1-800-243-0000.

Voor verdere hulp kunt u schrijven naar: LG Electronics, 201 James Record Road, Huntsville, Alabama 35813

VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES VOOR GEBRUIK

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk.

We hebben veel belangrijke veiligheidsberichten in deze handleiding en op uw apparaat geplaatst. Lees en volg altijd alle veiligheidsberichten.

Dit is het veiligheidswaarschuwingssymbool.
Dit symbool waarschuwt u voor potentiële gevaren die u en anderen kunnen doden of verwonden.
Alle veiligheidsberichten volgen het veiligheidswaarschuwingssymbool en het woord WAARSCHUWING of VOORZICHTIG. Deze woorden betekenen:

U kunt overlijden of ernstig letsel oplopen als u de instructies niet opvolgt.

U kunt licht letsel oplopen of schade aan het product veroorzaken als u de instructies niet opvolgt.
Alle veiligheidsberichten vertellen u wat het potentiële gevaar is, vertellen u hoe u de kans op letsel kunt verkleinen en vertellen u wat er kan gebeuren als de instructies niet worden opgevolgd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Om het risico op ontploffing, brand, overlijden, elektrische schok, verbranding of letsel aan personen bij het gebruik van dit product te verminderen, dient u de basisvoorzorgsmaatregelen te volgen, waaronder de volgende:

BRAND- OF EXPLOSIEGEVAAR

Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
WAT TE DOEN ALS U GAS RUIKT
- Probeer geen enkel apparaat aan te steken.
- Raak geen enkele elektrische schakelaar aan; gebruik geen enkele telefoon in uw gebouw.
- Verwijder alle aanwezigen uit de kamer, het gebouw of het gebied.
- Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier.
- Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.
Installatie en onderhoud moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of uw gasleverancier.

INSTALLATIE

Voor gebruik moet het apparaat correct zijn geïnstalleerd zoals beschreven in deze handleiding.
Sluit het apparaat aan op een correct beoordeeld, beschermd en gedimensioneerd stroomcircuit om elektrische overbelasting te voorkomen.
Om het risico op ernstig letsel of overlijden te verminderen, dient u alle installatie-instructies te volgen.
Het apparaat moet worden geïnstalleerd en elektrisch geaard door gekwalificeerd onderhoudspersoneel in overeenstemming met de lokale voorschriften.
Koppel het netsnoer, de huiszekering of de stroomonderbreker los voordat u het apparaat installeert of onderhoudt.
Wanneer u het product verplaatst of op een andere locatie installeert, dient u gekwalificeerd onderhoudspersoneel te bellen voor installatie en service.
Houd verpakkingsmaterialen buiten bereik van kinderen. Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen. Er is verstikkingsgevaar.
Voor het verplaatsen of installeren van het apparaat zijn twee of meer personen nodig.
Dit apparaat is niet ontworpen voor maritiem gebruik of voor mobiele installaties zoals in campers, aanhangwagens of vliegtuigen.
Bewaar en installeer het apparaat waar het niet wordt blootgesteld aan temperaturen onder het vriespunt of aan weersomstandigheden buitenshuis.
Dit apparaat moet in de buurt van een elektrische stroomvoorziening worden geplaatst.
Snijd of verwijder in geen geval de derde (aarde) pen van het netsnoer.
Wees voorzichtig bij het installeren of verplaatsen van het apparaat om te voorkomen dat het netsnoer bekneld raakt, wordt geplet of beschadigd.
Installeer het apparaat niet in vochtige ruimtes.
Vernietig de doos, de plastic zak en andere verpakkingsmaterialen nadat het apparaat is uitgepakt. Kinderen kunnen ze gebruiken om mee te spelen. Kartonnen dozen bedekt met kleden, spreien of plastic zeilen kunnen luchtdichte kamers worden.
Houd u aan alle door de industrie aanbevolen veiligheidsprocedures, inclusief het gebruik van handschoenen met lange mouwen en een veiligheidsbril.
Probeer dit apparaat nooit te gebruiken als het beschadigd is, niet goed werkt, gedeeltelijk gedemonteerd is of onderdelen mist of gebroken zijn, inclusief een beschadigd snoer of stekker.
Installeer geen wasdroger met flexibele plastic ventilatiematerialen. Als flexibele metalen (folie type) buizen zijn geïnstalleerd, moeten deze van een specifiek type zijn dat door de fabrikant van het apparaat is aangemerkt als geschikt voor gebruik met wasdrogers. Van flexibele ventilatiematerialen is bekend dat ze inklappen, gemakkelijk worden geplet en pluisjes vasthouden. Deze omstandigheden belemmeren de luchtstroom van de wasdroger en verhogen het risico op brand.
Plaats de droger minstens 45 cm boven de vloer voor een garage-installatie.
Gebruik geen plaatstalen schroeven of andere bevestigingsmiddelen die in de buis steken en pluisjes kunnen opvangen en de efficiëntie van het uitlaatsysteem kunnen verminderen. Zet alle verbindingen vast met ducttape.
Gebruik alleen starre, halfstarre of flexibele metalen buizen met een diameter van 10 cm in de droogkast of voor afvoer naar buiten. Het gebruik van plastic of andere brandbare buizen kan brand veroorzaken. Geperforeerde buizen kunnen brand veroorzaken als ze inklappen of anderszins beperkt worden in gebruik of tijdens de installatie.
De afvoerbuis moet een diameter van 10,2 cm hebben zonder obstructies. De afvoerbuis moet zo kort mogelijk worden gehouden. Zorg ervoor dat u oude buizen reinigt voordat u uw nieuwe droger installeert.
Stijve, halfstijve of flexibele metalen buizen worden aanbevolen voor gebruik tussen de droger en de muur. Alle niet-stijve metalen overgangsbuizen moeten UL-gecertificeerd zijn. Het gebruik van andere materialen voor overgangsbuizen kan de droogtijd beïnvloeden.
Er worden geen buizen meegeleverd met de droger en u dient de benodigde buizen lokaal aan te schaffen. De eindkap moet scharnierende kleppen hebben om terugslag te voorkomen wanneer de droger niet in gebruik is.
Gasdrogers MOETEN naar buiten worden afgevoerd.
Het droogafvoersysteem moet naar de buitenkant van de woning worden afgevoerd. Als de droger niet naar buiten wordt afgevoerd, worden er fijne pluisjes en grote hoeveelheden vocht in de wasruimte uitgestoten. Een ophoping van pluisjes in een deel van het huis kan een gezondheids- en brandgevaar opleveren.
Niet in de buurt van een andere warmtebron installeren, zoals een fornuis, oven of verwarming.
Houd het gebied rond de uitlaatopening en de aangrenzende gebieden vrij van ophoping van pluisjes, stof en vuil.
Het apparaat mag niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door een nutsbedrijf.

WERKING

Repareer of vervang onmiddellijk alle netsnoeren die gerafeld of anderszins beschadigd zijn geraakt. Gebruik geen snoer dat scheuren of slijtageschade vertoont over de hele lengte of aan een van beide uiteinden.
Als u een vreemd geluid, een chemische of brandende geur of rook uit het apparaat opmerkt, koppel het dan onmiddellijk los en neem contact op met een informatiecentrum van LG Electronics.
Trek de stekker van het apparaat nooit uit het stopcontact door aan het netsnoer te trekken. Pak altijd de stekker stevig vast en trek hem recht uit het stopcontact.
Gebruik geen verlengsnoer of adapter bij dit apparaat.
Pak het netsnoer niet vast en raak de bedieningselementen van het apparaat niet aan met natte handen.
Wijzig of verleng het netsnoer niet.
Als het product is ondergedompeld, neem dan contact op met een informatiecentrum van LG Electronics voor instructies voordat u het weer gaat gebruiken.
Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
Houd het gebied onder en rond uw apparaten vrij van brandbare materialen (pluisjes, papier, vodden, enz.), benzine, chemicaliën en andere ontvlambare dampen en vloeistoffen.
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
Lees alle instructies voordat u het apparaat gebruikt en bewaar deze instructies.
Gebruik dit apparaat alleen voor het beoogde doel.
Misbruik de deur van het apparaat niet, ga er niet op zitten of staan.
Laat kinderen niet op, in of met het apparaat spelen. Nauwlettend toezicht op kinderen is noodzakelijk wanneer het apparaat in de buurt van kinderen wordt gebruikt.
Knoei niet met de bedieningselementen.
In het geval van een gaslek (propaangas, LPG-gas, enz.) mag u dit of enig ander apparaat niet bedienen. Open onmiddellijk een raam of deur om de ruimte te ventileren.
Onder bepaalde omstandigheden kan waterstofgas worden geproduceerd in een warmwatersysteem dat gedurende twee weken of langer niet is gebruikt. WATERSTOFGAS IS EXPLOSIEF. Als het warmwatersysteem gedurende een dergelijke periode niet is gebruikt, zet dan, voordat u het apparaat gebruikt, alle warmwaterkranen open en laat het water enkele minuten uit elke kraan stromen. Dit zal eventueel opgehoopt waterstofgas vrijgeven. Aangezien het gas ontvlambaar is, mag u gedurende deze tijd niet roken of een open vlam gebruiken.
Zet de afvoerslang stevig vast.
Plaats geen olieachtige of vette kleding, kaarsen of ontvlambare materialen bovenop het apparaat.
Gebruik geen wasverzachters of producten om statische elektriciteit te verwijderen, tenzij aanbevolen door de fabrikant van de wasverzachter of het product.
Reik niet in het apparaat als de trommel draait.
Droog geen artikelen die eerder zijn gereinigd in, gewassen in, geweekt in, bevuild met of bespat met benzine, reinigingsmiddelen, plantaardige olie, bakolie of andere ontvlambare of explosieve stoffen, omdat deze dampen afgeven die kunnen ontsteken of exploderen.
Gebruik geen warmte om artikelen te drogen die schuimrubber of soortgelijke rubberachtige materialen bevatten.
Bewaar geen plastic, papier of kleding die kunnen branden of smelten bovenop de droger tijdens het gebruik.
Controleer altijd de binnenkant van het apparaat op vreemde voorwerpen.
Gastoestellen kunnen een kleine blootstelling veroorzaken aan vier potentieel gevaarlijke stoffen, namelijk benzeen, koolmonoxide, formaldehyde en roet, voornamelijk veroorzaakt door de onvolledige verbranding van aardgas of LPG-brandstoffen.
Goed afgestelde drogers minimaliseren onvolledige verbranding. Blootstelling aan deze stoffen kan verder worden geminimaliseerd door de droger op de juiste manier naar buiten te ventileren.
Plaats geen artikelen die zijn blootgesteld aan bakolie in uw droger. Artikelen die zijn besmet met bakolie kunnen bijdragen aan een chemische reactie die ervoor kan zorgen dat een lading vlam vat. Om het risico op brand als gevolg van besmette ladingen te verminderen, vindt het laatste deel van een droogtrommelcyclus plaats zonder warmte (afkoelperiode). Vermijd het stoppen van een droogtrommel voordat het einde van de droogcyclus is bereikt, tenzij alle artikelen snel worden verwijderd en uitgespreid, zodat de warmte wordt afgevoerd.
Laat kinderen of huisdieren niet in de droogtrommel klimmen.
Plaats geen levende dieren zoals huisdieren in het product.
Plaats geen enkel deel van uw lichaam, zoals uw handen of voeten, of metalen voorwerpen onder het product.
Laat uw hand niet bekneld raken bij het openen of sluiten van de droogdeur.

ONDERHOUD

Repareer of vervang geen enkel onderdeel van het apparaat. Alle reparaties en onderhoud moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel, tenzij specifiek aanbevolen in deze gebruikershandleiding. Gebruik alleen geautoriseerde fabrieksonderdelen.
Demonteer of repareer het apparaat niet zelf.
Verwijder stof of vreemde stoffen van de pennen van de stekker.
Koppel dit apparaat los van de stroomvoorziening voordat u het reinigt en onderhoud uitvoert. Het draaien van de bedieningselementen naar de OFF (UIT) positie koppelt dit apparaat niet los van de stroomvoorziening.
Verwijder de deur voordat het apparaat uit bedrijf wordt genomen of wordt weggegooid om het gevaar te voorkomen dat kinderen of kleine dieren binnenin vast komen te zitten.
Trek de stekker van het apparaat uit het stopcontact voordat u het reinigt om het risico op elektrische schokken te voorkomen.
Reinig het pluizenfilter voor of na elke lading.
De binnenkant van het apparaat en de afvoerbuis moeten periodiek worden gereinigd door gekwalificeerd onderhoudspersoneel.

AARDINGSINSTRUCTIES

Een onjuiste aansluiting van de aardgeleider van de apparatuur kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of onderhoudspersoneel als u twijfelt of het apparaat correct is geaard. Wijzig de stekker die bij het apparaat is geleverd niet; als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
Het apparaat moet geaard zijn. In het geval van een storing of defect, zal aarding het risico op elektrische schokken verminderen door een pad met de minste weerstand voor elektrische stroom te bieden. Het apparaat is uitgerust met een snoer met een aardgeleider voor de apparatuur en een aardingsstekker. De stekker moet in een geschikt stopcontact worden gestoken dat is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
Deze droger moet in een correct geaard stopcontact worden gestoken. Elektrische schokken kunnen het gevolg zijn als de droger niet correct is geaard. Laat het stopcontact en het circuit controleren door een gekwalificeerde elektricien om er zeker van te zijn dat het stopcontact correct is geaard. Het niet opvolgen van deze instructies kan een risico op elektrische schokken en/of brand veroorzaken.

Brandgevaar

Installeer de wasdroger volgens de instructies van de fabrikant en de plaatselijke voorschriften.

De installatie van de wasdroger moet worden uitgevoerd door een gekwalificeerde installateur.
Installeer geen wasdroger met flexibele plastic ventilatiematerialen. Als flexibele metalen (folie type) buizen zijn geïnstalleerd, moeten deze van een specifiek type zijn dat door de fabrikant van het apparaat is aangemerkt als geschikt voor gebruik met wasdrogers. Van flexibele ventilatiematerialen is bekend dat ze inklappen, gemakkelijk worden geplet en pluisjes vasthouden. Deze omstandigheden belemmeren de luchtstroom van de wasdroger en verhogen het risico op brand.
Om het risico op ernstig letsel of overlijden te verminderen, dient u alle installatie-instructies te volgen.
Installeer geen booster-ventilator in de afvoerbuis.
Installeer alle wasdrogers in overeenstemming met de installatie-instructies van de fabrikant van de droger.

BEWAAR DEZE INSTRUCTIES

www.lg.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG DLE3400 / DLE3401 Series Handleiding

Beschikbare talen

EN
DE
FR
ES
MX
IT
DA
NO
PL
FI
PT
ES-419
RU
BG
CS
EL
EN-GB
ET
HR
HU
ID
KK
LT
PT-BR
RO
RO-MD
SK
SL
SQ
SW
TR
UZ

Beschikbare talen

LG DLE3400 / DLE3401 Series Handleiding

PRODUCTKENMERKEN

PRODUCTOVERZICHT

Onderdelen

Accessoires

INSTALLATIE

Installatieoverzicht

Productspecificaties

Vereisten voor de installatielocatie

Spelingen

De droogtrommel waterpas stellen

De deur omdraaien

Benodigd gereedschap

Instructies voor het omdraaien van de deur

De zijventilatieset installeren

Optie 1: Zijventilatie

Optie 2: Bodemventilatie

De droger stapelen

De droger ventileren

Leidingen

Leidingen aanleggen en aansluiten

Gasaansluiting van drogers

Elektrische vereisten, uitsluitend voor gasmodellen

Vereisten voor gastoevoer

De gastoevoer aansluiten

Installaties op grote hoogte

Elektrische drogers aansluiten

Elektrische vereisten voor elektrische modellen

Vierdraads netsnoer

Vierdraads directe draad

Driedraads netsnoer

Driedraads directe draad

Speciale elektrische vereisten

Laatste installatiecontrole

Drogerverwarming testen

Luchtstroom controleren

Waterpas controleren

Installatietest (kanaalcontrole)

Foutcodes

Huiszekering is gesprongen, stroomonderbreker is geactiveerd of stroomstoring heeft plaatsgevonden.

Beperkte of geblokkeerde luchtstroom

WERKING

De droger gebruiken

Controleer de pluizenfilter voor elke lading

Was sorteren

Waslabels

Vergelijkbare items groeperen

De droger vullen

Bedieningspaneel

Cyclusgids

Sensor Dry Cycles (Sensor gestuurde droogcycli)

Manual Dry Cycles (Handmatig droogcycli)

Niet-stoommodellen (DLE3400*, DLG3401*)

Cycle Modifier Buttons (Cyclusaanpassingsknoppen)

Dry Level (Droogteniveau)

Temp. (Temperatuur)

Time Dry (Tijdgestuurd drogen)

Option Buttons (Optieknoppen)

Cyclusopties toevoegen aan een cyclus

Wrinkle Care (Kreukelverzorging)

Energy Saver (Energiebesparing)

Special Functions (Speciale functies)

Control Lock (Bedieningsvergrendeling)

Damp Dry Signal (Signaal voor vochtig drogen)

SIGNAAL

Default On/Off (Standaard aan/uit)

SMART FUNCTIONS

LG ThinQ Application

Smart Diagnosis™-functie

ONDERHOUD

Regelmatige reiniging

De buitenkant schoonmaken

De binnenkant schoonmaken

Rond en onder de droger schoonmaken

Onderhoud van het leidingwerk

Het pluizenfilter schoonmaken

Veelgestelde vragen

PROBLEEMOPLOSSING

Video's voor gebruikersondersteuning

Niet-stoommodellen (DLE3400, DLG3401)
