Calix GigaSpire BLAST-handleiding

Veiligheidsvoorschriften

In dit document worden de volgende conventies voor veiligheidsvoorschriften gebruikt.

Gevaar duidt op de aanwezigheid van een gevaar dat ernstig persoonlijk letsel of de dood tot gevolg zal hebben indien het niet wordt vermeden.

Waarschuwing duidt op de aanwezigheid van een gevaar dat ernstig persoonlijk letsel kan veroorzaken indien het niet wordt vermeden.

Voorzichtig duidt op de aanwezigheid van een gevaar dat licht tot matig persoonlijk letsel kan veroorzaken indien het niet wordt vermeden.
LET OP!
Let op duidt op de aanwezigheid van een gevaar dat schade aan apparatuur of software, gegevensverlies of serviceonderbreking kan veroorzaken indien het niet wordt vermeden.

KLASSE 1 LASERPRODUCT. ER KAN ONZICHTBARE LASERSTRALING AANWEZIG ZIJN. Glasvezelstraling kan ernstige oogschade of blindheid veroorzaken. Kijk niet in het open uiteinde van een optische vezel.

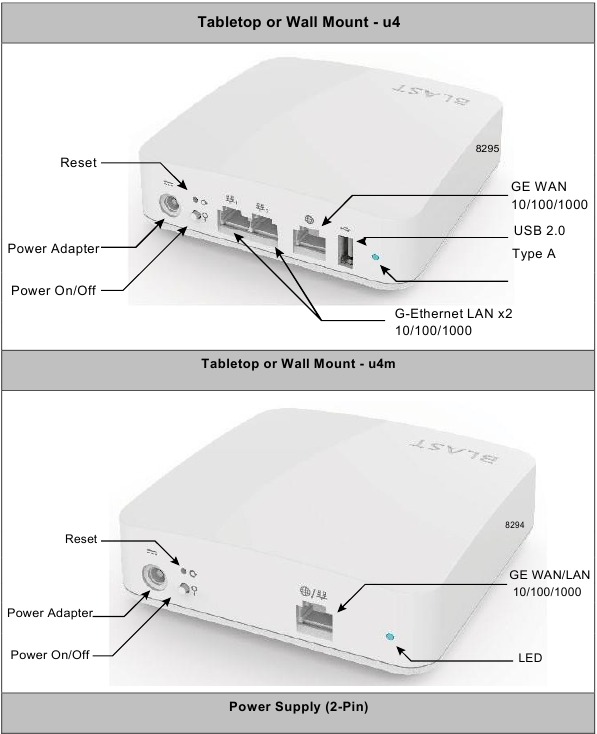

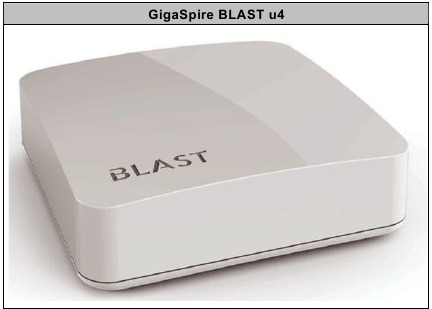

GigaSpire BLAST u4 Overzicht

De Calix GigaSpire BLAST u4 is een nieuwe generatie smart home-systeem dat het toegangsnetwerk uitbreidt naar de woning en fungeert als een strategische locatie voor de controle van de ultieme wifi-ervaring. Naast de ondersteuning van breedbandconnectiviteit van data- en videodiensten, biedt dit intelligente, hoogwaardige systeem de nieuwste 802.11ax 'Wi-Fi 6'-technologie. De BLAST u4 biedt switching- en routingfuncties die multi-Gigabit doorvoer ondersteunen voor IPTV-video- en datadiensten.
Opmerking: de GigaSpire BLAST u4 en de GigaSpire Mesh BLAST u4m delen dezelfde fysieke footprint. De montage is identiek, hoewel de functies variëren afhankelijk van de rol die het apparaat in het netwerk speelt.
De GigaSpire BLAST u4 is een premium smart home-systeem dat de nieuwste 'Wi-Fi 6'-gecertificeerde technologie (802.11ax) levert. De BLAST u4 maakt gebruik van een Gigabit Ethernet-verbinding bij de abonnee om Wi-Fi van carrier-klasse en Gigabit Ethernet-interfaces te bieden voor multimedia-apparaten van de klant. De BLAST u4 stelt residentiële abonnees in staat om Gigabit breedbanddata en Internet Protocol (IP) videodiensten te ontvangen. Met behulp van de nieuwste 802.11ax-technologie in zowel de 2,4- als 5 GHz-radio's, bevat de BLAST u4 dual-band 2x2 streams van Wi-Fi-levering (2x2 @ 2,4 GHz en 2x2 @ 5 GHz). Bovendien, met multi-user multiple-input en multiple-output (MU-MIMO) plus beamforming, stelt de BLAST u4 serviceproviders in staat om het toegangsnetwerk in de woning uit te breiden en een strategische locatie te creëren voor de levering en controle van breedbanddiensten. Een USB-poort is beschikbaar voor andere connectiviteitstoepassingen.
Aangezien Wi-Fi de de facto draadloze datacommunicatietechnologie bij uitstek is voor consumenten, heeft Calix de GigaSpire BLAST u4 ontworpen voor optimale dekking in de hele woning met gelijktijdige dual-band 2,4 GHz- en 5 GHz-werking en dynamische beamforming op 2,4 GHz en 5 GHz. Door gebruik te maken van de nieuwste Wi-Fi 6-functies biedt de BLAST u4 een groter bereik, een hogere efficiëntie en minder interferentie in vergelijking met eerdere generaties Wi-Fi-technologie. De BLAST u4 ondersteunt ook de volledige 5 GHz-band, inclusief Dynamic Frequency Selection (DFS)-kanalen. De BLAST u4 levert gemakkelijk HD- en UHD-video (ultra-HD) en data door het hele huis van een abonnee in een steeds meer video-rijke en mobiele breedbandomgeving.
Om ervoor te zorgen dat consumenten ultrasnelle wifi in hun hele woning kunnen bereiken, biedt de BLAST u4 de nieuwste generatie redundante mesh via de Calix Wi-Fi 6 BLAST u4m GigaMesh. Met de BLAST u4 als hub en de u4m als satelliet, kunnen consumenten echt de hele woning/smart home-ervaring opdoen. Voor een nog hogere mesh-prestatie kunnen meerdere u4m-systemen op de BLAST u4 worden aangesloten.
Om ervoor te zorgen dat consumenten ultrasnelle wifi in hun hele woning kunnen hebben, biedt de GigaSpire BLAST u4 de nieuwste generatie redundante mesh via de Calix Wi-Fi 6 Mesh BLAST u4m. Met de BLAST u4 als hub en de Mesh BLAST u4m als satelliet, kunnen consumenten de hele woning/smart home-ervaring opdoen. Voor een nog hogere mesh-prestatie kunnen meerdere GigaMesh-systemen worden aangesloten op de GigaSpire BLAST u4.
Met de GigaSpire BLAST u4 heeft Calix opnieuw gedefinieerd hoe residentiële diensten bij een abonnee moeten worden geïnstalleerd en geactiveerd. Met behulp van de Calix Smart CommandIQ App-functie en een telefoon of laptop kan een veldtechnicus het serviceprofiel van de abonnee installeren en toepassen zonder speciale apparatuur of hulp van het hoofdkantoor. Calix biedt ook de innovatieve CSC (Calix Support Cloud (CSC)), waarmee de serviceprovider de GigaSpire BLAST u4 snel vanaf een externe locatie kan configureren, activeren en upgraden met behulp van in-band beheer of TR-069. Uitgebreide mogelijkheden voor probleemoplossing, software-downloads op afstand en eenvoudig te gebruiken service-activeringsfuncties zorgen ervoor dat services worden geleverd en onderhouden zonder onnodige vrachtwagenrollen en hardware-upgrades. Het gebruik van GigaSpire BLAST u4-systemen stelt serviceproviders in staat om hun operationele kosten te verlagen en tegelijkertijd de Gigabit-ervaring effectief aan hun abonnees te leveren.
EXOS is 's werelds enige hardware-onafhankelijke, modulaire, op standaarden gebaseerde, altijd actieve smart home-besturingssysteem. Met EXOS kunnen serviceproviders de containerarchitectuur gebruiken om snel nieuwe services te implementeren die gebruikmaken van een reeks vooraf geïntegreerde smart home-oplossingen en duizenden smart devices (bijvoorbeeld verbeterde ouderlijk toezicht of netwerkbeveiliging).

Belangrijkste kenmerken - BLAST u4

Home Gateway

• Layer 2-bridge en Layer 3-routing voor High Speed Internet (HSI) data- en IPTV-videodiensten
• DHCP-serveropties
• DHCP- (IPoE) en PPPoE-netwerkverbindingen
• Network Access Translation (NAT), publieke naar private IP-adressering
• Configureerbare IP-adresseringsschema's, subnetten, statische IP-adressen
• DNS-server
• Bridge-poorttoewijzing en dataverkeermappings
• Poortforwarding
• Firewall en beveiliging
• Applicatie- en websitefiltering
• Selecteerbare forwarding- en blokkeringsbeleidsregels
• DMZ-hosting
• Ouderlijk toezicht, gebruikstijd
• Denial of service (DoS)-bescherming
• MAC-filtering
• Tijd-/zoneondersteuning
• Universal Plug-and-Play (UPnP)

WI-FI

• 2,4 GHz en 5 GHz, gelijktijdige dual-band
• 2,4 GHz en 5 GHz 802.11ax (Wi-Fi 6) gecertificeerd, 802.11a/n/ac compatibel
• 4x4 streams (2x2 @ 2,4 GHz en 2x2 @ 5 GHz)
• WPA/WPA2/WPA3; WEP 64/128 bit encryptie
• PuF (Physical Unclonable Functions)
• WPS-drukknop
• 2x2 DL/UL MU-MIMO met beamforming
• 1024 QAM; OFDMA; BSS Coloring
• DCM (Dual Carrier Modulation)
• TWT (Target Wake Time) voor IoT-clients
• Wi-Fi Redundant Mesh:
  • Self Managed: zelfconfiguratie, Air time fairness
  • Dynamic Mesh: load balancing, band-/node-steering; interferentiemanagement
  • Self Healing; diagnostics; events
• 1 Gigabit Ethernet (GE) WAN-interface:
  • 10/100/1000 BASE-T Ethernet, auto-negotiating
• Gigabit Ethernet (GE) LAN-interfaces:
  • Twee (2) poorten van Multi-rate 10/100/1000 BASE-T Ethernet, auto-negotiating voor residentiële IPTV- en datadiensten
• USB-poort:
  • USB 2.0 - Type A host-interface
• Ondersteunt meerdere dataserviceprofielen
• Traffic management en Quality of Service (QoS):
  • 802.1Q VLAN's
  • 802.1p serviceprioritering
  • Q-in-Q tagging
  • Meerdere VLAN's
  • DiffServ
  • Vooraf gedefinieerde QoS op servicetype
  • LAG van GE-poorten
  • MAP-T
• IPTV, IGMPv2, toekomstige ondersteuning van IGMPv3:
  • IGMP Snooping en Proxy
  • IGMP Fast Leaves
• Gateway Management:
  • CSC (Calix Support Cloud)
  • TR-069
  • Lokale Home Gateway GUI, toegang provisionable
  • Remote WAN side GUI-toegang
  • Standaard gebruikersnaam/wachtwoord
• AC naar 12 VDC voedingsadapter

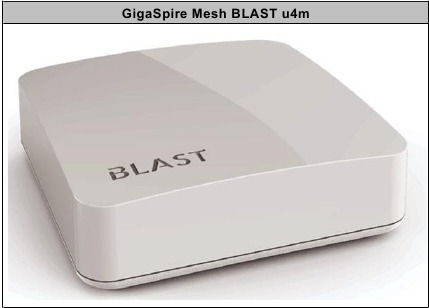

GigaSpire Mesh BLAST u4m Overzicht

De Calix GigaSpire Mesh BLAST u4m is de nieuwe generatie Wi-Fi 6 mesh-satelliet die een aanvulling vormt op de Calix GigaSpire-productfamilie. Met de brede portfolio van GigaSpire smart home-systemen breidt BLAST^® u4m de Wi-Fi-dekking en -capaciteit uit in de woning van de abonnee. Met de BLAST^® u4m Wi-Fi 6 backhaul kunnen aanbieders van communicatiediensten (CSP's) satellieten inzetten met een bekabelde of draadloze verbinding met de GigaSpire. Wanneer draadloos verbonden, fungeert de 5,0 GHz 802.11ax 2x2 radio als access point (AP) voor de stations (STA) van de eindabonnees. De BLAST^® u4m maakt zelfinstallaties door abonnees mogelijk en resulteert in minder kostbare bezoeken ter plaatse. De gecombineerde oplossing – GigaSpire, BLAST^® u4m-satelliet en Calix Support Cloud staat bekend als Mesh-Enhanced Carrier Class Wi-Fi en vermindert de tijd tot extra inkomsten door de implementatie van complexe netwerken met meerdere apparaten te automatiseren en te vereenvoudigen. Naast de ondersteuning van bekabelde of draadloze connectiviteit van data- en videodiensten, ondersteunt dit handige serviceplatform de nieuwste Wi-Fi 6-technologie, waardoor de ultieme Wi-Fi wordt uitgebreid om de abonneevriendelijkheid te verbeteren.

MULTI-GIGABIT ABONNEE-ERVARING
De GigaSpire Mesh BLAST^® u4m is een hoogwaardige draadloze satelliet die de nieuwste 802.11ax Wi-Fi-technologie levert in een consumentvriendelijke vormfactor. Abonnees willen dat hun Wi-Fi werkt met elk apparaat op elke locatie in hun huis. In de loop van de tijd zijn de aantallen, typen en locaties van deze apparaten geëxplodeerd. In reactie op de snelle acceptatie van Wi-Fi IoT-apparaten – zoals deursloten, IP-camera's en thermostaten – moeten CSP's nu overal Wi-Fi-dekking bieden. Bovendien blijft de vraag naar video-inhoud groeien en verwachten abonnees overal op elk apparaat te kunnen kijken. De Calix GigaSpire Mesh BLAST u4m verbetert de dekking en capaciteit met de nieuwste 802.11ax Wi-Fi-radio's, die uitzenden op de maximaal toegestane wettelijke limieten. Voor huizen die extra dekking en capaciteit nodig hebben, heeft de Calix Mesh-Enhanced Carrier Class Wi-Fi-oplossing drie componenten: een GigaSpire, GigaSpire Mesh-satellieten en de Calix Cloud. De GigaMesh-satellieten zijn geoptimaliseerd voor interoperabiliteit met de 5,0 GHz 802.11ax-radio van GigaSpire, waardoor doorvoersnelheden van meer dan 1,2 Gbps mogelijk zijn. Samen met de 2x2 2,4 GHz-radio biedt de GigaMesh meer dan 1,8 Gbps aan totale servicebandbreedte.
Naast ondersteuning voor high-speed internet (HSI)-diensten hebben CSP's oplossingen nodig waarmee ze een volledig assortiment aan aanvullende diensten kunnen ondersteunen, waaronder IPTV en gast-Wi-Fi. In reactie hierop ondersteunt de Calix-oplossing gedifferentieerde servicekwaliteit (QoS) en isolatie tussen de services. Om een naadloze mobiele streaming-ervaring te garanderen, is de software die wordt gebruikt door de GigaSpire en GigaMesh verbeterd om zowel band steering als netwerkondersteunde node steering te ondersteunen. Steering stuurt Wi-Fi-apparaten van abonnees aan om verbinding te maken met het radiosignaal dat resulteert in de beste gebruikerservaring.
Calix maakt gebruik van de nieuwste standaarden voor roaming en steering, waaronder 802.11k, 802.11r en 802.11v. De combinatie van GigaSpire en GigaMesh-satellieten stelt abonnees in staat om Gigabit breedbanddata, IP-video en voice over (VoIP) te ontvangen. Met behulp van de nieuwste 802.11ax 5 GHz-technologie – met 2x2 multi-user multiple-input en multiple-output (MU- MIMO) met beamforming – stelt de BLAST u4m-satelliet CSP's in staat om het toegangsnetwerk in huis uit te breiden en een strategische locatie te creëren voor de levering en controle van breedbanddiensten.
Calix heeft de BLAST u4m ontworpen voor een optimale dekking in het hele huis met gelijktijdige dual-band 2,4 GHz en 5 GHz-werking en dynamische beamforming op 5 GHz. Voor maximale prestaties ondersteunt de BLAST u4m high-power 2x2 MIMO ruimtelijke diversiteit op 2,4 GHz en 2x2 MU-MIMO op 5 GHz. De BLAST u4 en BLAST u4m-oplossing levert eenvoudig high definition (HD) en Ultra HD (UHD) video en data in het hele huis van een abonnee.
De Calix-oplossing is schaalbaar, waardoor CSP's in eerste instantie een GigaSpire kunnen implementeren en vervolgens GigaMesh-satellieten kunnen toevoegen aan het thuisnetwerk van de eindgebruiker als de behoefte ontstaat aan extra dekking. Een van de sterke punten van de Calix-oplossing is dat CSP's de instrumentatie van de GigaSpire en GigaMesh-satellieten kunnen gebruiken om te identificeren wanneer de eindgebruiker kan profiteren van een extra GigaMesh. Hierdoor kunnen ze proactief zijn en extra diensten en activa verkopen.
Marktonderzoeksprojecten dat de komende jaren tientallen miljarden residentiële IoT-apparaten zullen worden ingezet. De GigaSpire en GigaMesh bieden krachtige Wi-Fi ter ondersteuning van de groeiende IoT-implementatie. Serviceproviders kunnen nu de BLAST u4m inzetten met plug-and-play Wi-Fi IoT-apparaten zoals beveiligingscamera's, sensoren en slimme stekkers.

EENVOUDIG TE INSTALLEREN, ACTIVEREN EN ONDERHOUDEN
Met de GigaMesh-satellieten heeft Calix opnieuw gedefinieerd hoe residentiële diensten moeten worden geïnstalleerd en geactiveerd. Bij implementatie met een bekabelde verbinding is het net zo eenvoudig als het aansluiten van een Cat 5e/6-kabel tussen de GigaMesh RJ-45-poort en de bovenliggende GigaSpire. De GigaMesh maakt gebruik van de TR-069-interface om de aanwezigheid ervan te communiceren met de Calix Support Cloud, die de GigaMesh toevoegt aan het abonneecount. Het systeem harmoniseert de services op de GigaMesh. Dit verwijdert alle menselijke, foutgevoelige contactpunten. Bij implementatie met een draadloze verbinding gebruikt de abonnee de Wi-Fi Protected Setup (WPS) button (knop) op zowel de GigaMesh als de GigaSpire om het mesh-netwerk te koppelen. Bovendien biedt de ingebouwde signaalsterkte-indicator op de GigaMesh identificatie voor de beste plaatsingslocatie. Zodra deze stap is voltooid, vinden de stappen voor detectie, configuratie en harmonisatie plaats. De uitgebreide mogelijkheden voor probleemoplossing, de downloads van software op afstand en de eenvoudig te gebruiken serviceactiveringsfuncties van de Calix Support Cloud zorgen ervoor dat services worden geleverd en onderhouden zonder onnodige bezoeken ter plaatse en hardware-upgrades. Het gebruik van de GigaSpire en GigaMesh-satellieten stelt CSP's in staat hun operationele kosten te verlagen en tegelijkertijd effectief een verbeterde Gigabit-ervaring aan hun abonnees te leveren.

Belangrijkste kenmerken

• Wi-Fi Mesh-satelliet voor dekking in het hele huis
  • Layer 2-bridge en Layer 3-routing voor High Speed Internet (HSI)-data- en IPTV-videodiensten
  • Self-Organizing Network (SON)
    • Automatische configuratie
    • Band- en node steering
  • Verhoogde netwerkcapaciteit
  • Bridge poorttoewijzing en datapings
  • MAC-filtering Wi-Fi
• Draadloos:
  • 2,4 GHz en 5 GHz, gelijktijdige dual-band
  • 2,4GHz en 5 GHz 802.11ax (Wi-Fi 6) gecertificeerd, 802.11a/n/ac compatibel
  • 4x4 streams (2x2 @ 2,4 GHz en 2x2 @ 5 GHz)
  • WPA/WPA2/WPA3; WEP 64/128-bit encryptie
  • PuF (Physical Unclonable Functions)
  • WPS push-button (drukknop)
  • 2x2 DL/UL MU-MIMO met beamforming
  • 1024 QAM; OFDMA; BSS Coloring
  • Ondersteuning voor 802.11k/r/v/s o
    • 11k Radio Resource Management
    • 11r Fast Roaming
    • 11v Wireless Network Management
  • Ondersteuning voor 4-address WDS-modus
  • Ondersteuning voor 16 SSID-replicatie per band
  • 1,2 Gbps Radio Backhaul met GigaSpire
  • Kanaaloptimalisatie DFS (alleen EU)
  • Draadloze Backhaul-signaalsterkte
• Wi-Fi Redundant Mesh:
  • Zelf beheerd: zelfconfiguratie, Air time fairness
  • Dynamische Mesh: load balancing, band-/nodesturing; interferentiebeheer
  • Zelfherstellend; diagnose; gebeurtenissen
• Eén Gigabit Ethernet (GE)-interface – LAN of WAN:
  • Symmetrische 1 Gbps voor residentiële IPTV- en dataservices
  • Multi-rate 10/100/1000 BASE-T Ethernet, automatische onderhandeling
• Wi-Fi Redundant Mesh:
  • Zelf beheerd: zelfconfiguratie, Air time Fairness
  • Dynamische Mesh: load balancing, band-/nodesturing; interferentiebeheer
• USB-poort:
  • USB 2.0 - Type A hostinterface
• Ondersteunt meerdere dataserviceprofielen
• IPTV, IGMPv2, toekomstige ondersteuning van IGMPv3:
  • IGMP Snooping en Proxy
  • IGMP Fast Leaves
• Gatewaybeheer:
  • CSC (Calix Support Cloud)
  • TR-069
  • Lokale Home Gateway GUI, toegang provisionable
  • WAN-GUI-toegang op afstand
  • Standaard gebruikersnaam/wachtwoord
• AC naar 12 VDC-voedingsadapter

Lijst van agentschappen

Uitgestraalde emissies

• Dit digitale apparaat van klasse B voldoet aan de eisen voor uitgestraalde emissies zoals gedefinieerd in de Canadese ICES-003.

Voeding
Opmerking: Bij gebruik van de standaard voedingsadapter zijn de units niet meer bruikbaar na verlies van de netspanning.

• De unit moet worden gevoed door een vermelde voedingsadapter of DC-voedingsbron die is gemarkeerd met "LPS" (Limited Power Source) en een nominaal uitgangsvermogen heeft tussen 12 VDC, minimaal 375 mA, minimaal 2 A, Tma = minimaal 40°C. Als er extra hulp nodig is bij het implementeren van een voeding, neem dan contact op met uw lokale Calix-serviceprofessional.

Een externe voeding is inbegrepen met de volgende classificatie:
BLAST u4

• Ingangsspanning: 12 VDC (nominaal)
• 10 VDC (min.), 15 VDC (max)
• Externe voedingsadapter: 12 VDC, 2 A

BLAST u4m

• Ingangsspanning: 12 VDC (nominaal)
• 10 VDC (min.), 15 VDC (max)
• Externe voedingsadapter: 12 VDC, 1,5 A

Het gebruik van niet-goedgekeurde of incorrecte voedingsadapters kan leiden tot letsel.

Voorbereiding van de locatie

Voordat u een GigaSpire BLAST-apparaat installeert, moet u rekening houden met de routing van het netsnoer van de voedingsadapter en de Ethernet-kabel(s) indien gebruikt.
Opmerking: Het is van cruciaal belang dat u de juiste luchtstroom in en rond de unit handhaaft. GigaSpire BLAST-apparaten zijn uitsluitend ontworpen voor montage op een oppervlak. Installeer geen kasten of andere bouwmaterialen rond de buitenkant van de unit.

Netsnoeren
Om de installatie te voltooien, is een netsnoer vereist:

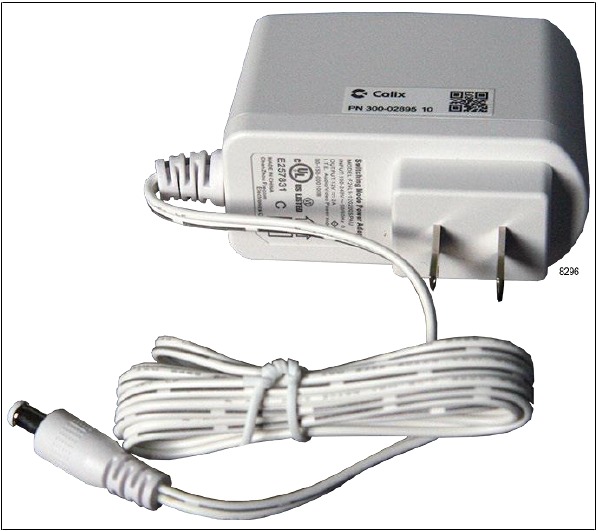

• GigaSpire-netsnoer en signaalkabel met connector - Een 2-pins cilindrische connector naar het lokale AC-stopcontact (type A).

Coaxkabels
Houd er rekening mee dat coaxkabelaansluitingen uitsluitend interne aansluitingen zijn. Buitenaansluitingen zijn niet toegestaan.

Voordat u begint

Controleer voordat u met het installatieproces begint of aan de volgende voorwaarden is voldaan:

• Zorg ervoor dat de stappen voor de voorbereiding van de locatie zijn voltooid op basis van het model dat wordt geïnstalleerd.
• Zorg ervoor dat alle componenten ter plaatse of direct beschikbaar zijn om de installatie te voltooien.
• De klant is op de hoogte van uw geplande bezoek en geeft toegang tot de binnenkant van de woning.

Inleiding

Dit document beschrijft de installatie van het volgende:

• GigaSpire BLAST u4
• GigaSpire Mesh BLAST u4m

De BLAST u4 en u4m zijn ontworpen om in een horizontale tafelconfiguratie te worden geplaatst of kunnen aan de muur worden gemonteerd met behulp van de montagegaten die in de achterkant van de unit zijn gegoten.

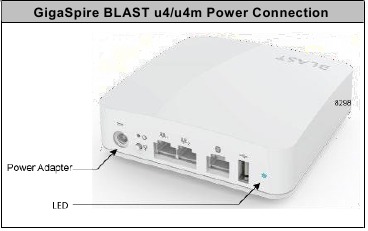

Voedingsopties

• Door aan te sluiten op een 110/220 VAC-stopcontact met behulp van de meegeleverde 12 VDC-wandtransformator.

Opmerking: Voor alle modellen moet de configuratie van het netsnoer geschikt zijn voor gebruik in het land waar het apparaat wordt ingezet.
Opmerking: Alleen door Calix geleverde en goedgekeurde netsnoeren of spanningsadapters mogen worden gebruikt om verbinding te maken met dit product(en).

Installatie

Installatietips

Gebruik van bedieningselementen of afstellingen of het uitvoeren van andere procedures dan die hierin zijn beschreven, kan leiden tot blootstelling aan gevaarlijke straling.
Volg deze tips bij het installeren van een GigaSpire-apparaat:

• Voor abonnees die gebruikmaken van dataservices, moet alle databekabeling in huis CAT5e-kabel of beter zijn.
• Zorg ervoor dat de aansluitingen van de abonnee goed zijn vastgedraaid.
• Controleer de inhoud van elke doos zorgvuldig wanneer u ze ontvangt. Componenten bevinden zich mogelijk niet waar u ze zou verwachten, omdat bepaalde items onmiddellijk vóór verzending worden getest.

Over Wi-Fi-plaatsing
Bepaalde bouwmaterialen zijn bijzonder effectief in het blokkeren van Wi-Fi-signalen (zie tabel hieronder) en moeten in overweging worden genomen bij het plaatsen van de GigaSpire BLAST u4 of Mesh BLAST u4m. Zichtlijn is niet nodig, omdat de MIMO-technologie gebruikmaakt van reflecties in het pad via de ether om extra gegevens te verzenden. Calix raadt echter aan om, indien mogelijk, Calix GigaSpires op een centrale locatie in huis te plaatsen om de best mogelijke resultaten voor Wi-Fi-dekking te behalen.

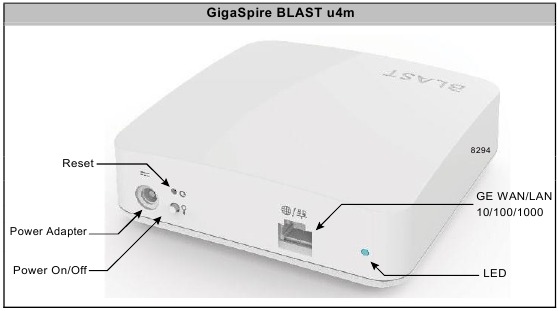

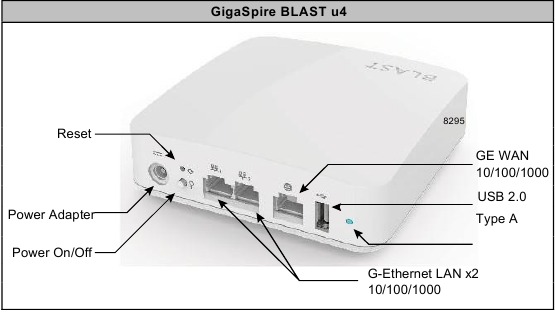

Installatievariabelen

Voordat u de GigaSpire BLAST u4 of Mesh BLAST u4m installeert, moet u overwegen welke aanvullende services mogelijk worden geïmplementeerd. Er zijn verschillende toegangspunten beschikbaar op de achterkant van het apparaat die al dan niet kunnen worden gebruikt. Voordat u de definitieve locatie van het apparaat bepaalt, moet u rekening houden met de volgende variabelen:

• Optioneel: waar wordt de Ethernet-kabel naartoe geleid?
• Welk type bouwmateriaal wordt in deze faciliteit gebruikt? Zorg ervoor dat u de juiste boren, boorbitjes en bevestigingsmiddelen hebt voor het leiden van Ethernet- of stroomkabels wanneer ze door muren en dergelijke lopen.

De GigaSpire u4/u4m uitpakken

Elke GigaSpire BLAST u4 of u4m wordt afzonderlijk in een eigen doos verzonden en bevat het volgende:

• (1) GigaSpire BLAST u4 of (1) GigaSpire Mesh BLAST u4m
  1. (1) Netsnoer voor voedingsadapter (stekker)
     1. Gids met veiligheids- en wettelijke verklaringen
     2. Productidentificatielabels met inloggegevens

Nadat u de doos hebt geopend, verwijdert u de beschermende verpakking, controleert u of alle bovenstaande componenten aanwezig zijn en bereidt u de montage van het apparaat voor.

Afmetingen tafelmontage

Afmetingen worden hier ter referentie weergegeven.

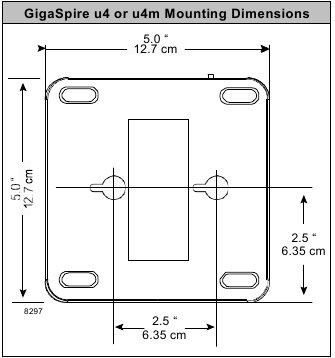

Afmetingen wandmontage

Afmetingen voor wandmontage van een GigaSpire BLAST u4 of Mesh BLAST u4m zijn hier ter referentie opgenomen.
Opmerking: er is geen wandmontagebeugel nodig om deze apparaten te monteren. Het onderste chassis zelf bevat de juiste uitsparingen en hangerpennen om wandmontage te vergemakkelijken.

De u4/u4m op tafel monteren

Elke Calix GigaSpire BLAST u4 of u4m kan plat op een tafelblad worden gemonteerd. Vier (4) rubberen voetjes zijn vooraf op de onderkant van het apparaat geïnstalleerd om een antislipoppervlak te bieden bij het plaatsen van de GigaSpire op een tafel of plank.
Houd de volgende informatie in gedachten bij het overwegen van tafelmontage:

• Verwijder vanwege de plaatsing van de componenten in het chassis de rubberen voetjes die op de onderkant van het apparaat zijn geïnstalleerd niet. Plaats de GigaSpire BLAST op het bureaublad op een locatie waar deze waarschijnlijk niet wordt gestoten of geschud.
• Zorg ervoor dat de Ethernet-kabel(s) indien gebruikt en de voedingskabel die op de GigaSpire is aangesloten, goed zijn vastgemaakt en buiten bereik zijn.

Opmerking: zodra de GigaSpire is aangesloten en ingeschakeld, worden de Wi-Fi-netwerkparameters in het geheugen opgeslagen. Om deze reden wordt, als de stroom naar de GigaSpire uitvalt, deze automatisch opnieuw gedetecteerd op het netwerk, zonder tussenkomst van de operator.

De u4/u4m aan de muur monteren

De Calix GigaSpire BLAST u4 en de GigaSpire Mesh BLAST u4m kunnen aan de muur worden gemonteerd met behulp van. Houd de volgende informatie in gedachten bij het overwegen van wandmontage:

• Plaats de BLAST op de muur op een locatie waar deze waarschijnlijk niet wordt gestoten of geschud.
• Zorg ervoor dat de Ethernet-kabel(s) (indien gebruikt) en de voedingskabel die op de GigaSpire is aangesloten, goed zijn vastgemaakt en buiten bereik zijn.

Opmerking: zodra de GigaSpire is aangesloten en ingeschakeld, worden de Wi-Fi-netwerkparameters in het geheugen opgeslagen. Om deze reden wordt, als de stroom naar de GigaSpire uitvalt, deze automatisch opnieuw gedetecteerd op het netwerk, zonder tussenkomst van de operator.

De GigaSpire BLAST u4 of u4m aan de muur monteren

1. Zoek een geschikte locatie om het apparaat aan de muur te bevestigen. Houd rekening met de stroombron en de vereisten voor de Ethernet-kabel bij het bepalen van een montagelocatie.

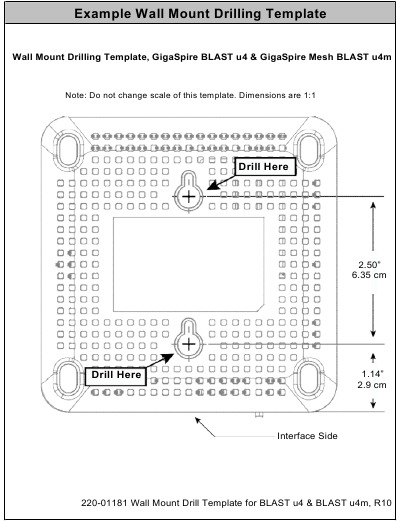

2. Markeer met behulp van de sjabloon achter in deze handleiding de twee schroeflocaties op de muur en zorg ervoor dat het apparaat na montage waterpas blijft.
   Opmerking: als u deze aan gipsplaat bevestigt, raadt Calix aan een muurverankeringssysteem te gebruiken om ervoor te zorgen dat de beugel stevig aan de muur is bevestigd.
3. Boor gaten in de muur en installeer indien nodig de juiste muurankers.
4. Draai de schroeven in de muurankers en draai ze vast, waarbij u een opening van ongeveer 1/8" tussen de schroefkop en de achterkant van het apparaat laat.


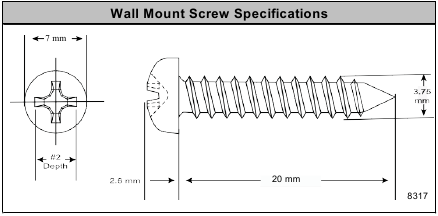

Montageschroeven
De twee montagegaten aan de achterkant van het apparaat zijn ontworpen voor het volgende schroeftype:

• breder dan 7 mm en minder dan 14 mm breed
• Schroefas < 3 mm in diameter
• Schroeflengte > 6 mm

Gebruik, afhankelijk van het materiaal waarop u het apparaat bevestigt, een schroef van voldoende lengte en sterkte om de GigaSpire BLAST te ondersteunen zodra deze aan de beugel is bevestigd. Zie hieronder voor specificaties over welk type schroef wordt aanbevolen.

Aanvullende montageoverwegingen

De mogelijkheden voor het monteren van een GigaSpire BLAST-systeem zijn talrijk. Houd vanuit het oogpunt van best practices het volgende in gedachten:

• Calix raadt aan om de BLAST zo hoog mogelijk te monteren om Wi-Fi-prestatieredenen. Dit implementatiescenario vereist echter nog steeds dat een stopcontact zich binnen de afstand van het netsnoer van de Wi-Fi-bron bevindt. Als u in een greenfield-omgeving (eerste installatie) installeert, plan dan om de GigaSpire BLAST binnen 4 voet van de voeding te plaatsen. Als alternatief zijn er langere netsnoeren beschikbaar om de afstand tussen de BLAST en de voeding te vergroten.
• Calix raadt ook aan om de bekabeling zo netjes en goed mogelijk vast te zetten. Een nette installatie zorgt voor meer veiligheid en een algeheel netter uiterlijk. Veelgebruikte hulpmiddelen voor dit doel zijn kabelbinders en klittenband voor het wegleiden van kabels. Ook worden vaak op maat gemaakte wandplaten gebruikt waar de meeste bekabeling achter een muur is verborgen.

Laatste installatie en testen

BLAST u4/u4m resetgedrag

Calix EDGE-systemen ondersteunen verschillende systeemresetfuncties en bieden meerdere methoden om elk van deze functies aan te roepen, zoals beschreven in dit onderwerp. Calix definieert deze functies en gedragingen als volgt:

1. Basic reset (opnieuw opstarten): Start de router opnieuw op.
2. Configuratiereset: Zet de RG-configuratie-instellingen (de instellingen die zichtbaar zijn voor de abonnee/beheerder in de EWI, zoals SSID's, LAN IP-bereik, enz.) terug naar de standaardwaarden, maar behoudt de door de operator geconfigureerde beheerinstellingen (de instellingen die alleen zichtbaar zijn voor de ondersteuningsgebruiker in de EWI, zoals ACS URL en SPID).
3. Fabrieksreset: Zet de router (en alle aangesloten mesh-satellieten) terug naar de fabrieksinstellingen. Een fabrieksreset verwijdert apparaten ook uit netwerkbeheersystemen, waaronder Calix Support Cloud en het Smart Home Admin Dashboard, waar van toepassing.
   Deze resetfuncties kunnen worden gebruikt als hulpmiddelen voor probleemoplossing en/of operations voor reset-/verwijderingsscenario's, ongeacht of het apparaat is geïmplementeerd als een Residential Gateway of als een ondergeschikte WAP of satelliet (GigaSpire BLAST of GigaMesh). Door hardware aangestuurde resets gedragen zich anders, afhankelijk van hoe lang de resetknop wordt ingedrukt, zoals hieronder wordt beschreven.

   Functie	Waar uitgevoerd
   Basic Reset1	Hardware: Druk eenmaal op de Reset-knop gedurende 1 seconde
   	Software: EWI > Hulpprogramma's > Opnieuw opstarten
   Configuratiereset2	Hardware: Houd de Reset-knop 15+ seconden ingedrukt
   	Software: EWI > Hulpprogramma's > Standaardwaarden herstellen
   Fabrieksreset	Hardware: geen optie
   	Software (alleen voor ondersteuningsgebruikers): EWI > Ondersteuning > Hulpprogramma's > Smart Activate > Fabrieksreset
   Opmerking: Voor operators met Calix Support Cloud (CSC) kunnen externe resets als volgt worden aangeroepen: Systeemhulpmiddelen > Opnieuw opstarten (https://www.calix.com/content/calix/en/site-prod/libraryhtml/software-products/cloud/nm/support/help/index.htm#88688.htm) Systeemhulpmiddelen > Fabrieksreset (https://www.calix.com/content/calix/en/site-prod/libraryhtml/software-products/cloud/nm/support/help/index.htm#88687.htm) (optie voert eigenlijk alleen een configuratiereset uit)

De onderstaande tabel bevat aanvullende opmerkingen voor elke resetgebeurtenis:

De BLAST u4/u4m van stroom voorzien

De onderstaande informatie beschrijft de stroomvoorziening van elke GigaSpire BLAST.

Om de BLAST u4 of u4m van stroom te voorzien

1. Zoek de 12 VDC-voedingsadapter.
2. Sluit het ene uiteinde (2-pins cilindrische connector) aan op de achterkant van de BLAST u4/u4m.
3. Steek het andere uiteinde in een beschikbaar 110/220 VAC-stopcontact.
4. De GigaSpire BLAST begint zijn opstartreeks (knipperende blauwe LED).


Verbinding maken met internet

De methode waarmee de GigaSpire BLAST u4 of GigaSpire Mesh BLAST u4m wordt ingezet, heeft invloed op de internetverbinding. Voer, met stroom op de BLAST, de volgende stappen uit op basis van de rol die het apparaat in het netwerk speelt.

Verbinding maken met een Residential Gateway

Als de unit is geconfigureerd als een Residential Gateway, sluit u een ethernetkabel aan op de WAN-poort vanaf de WAN-modem (ONU, kabelmodem of DSL-modem).

Verbinding maken als een mesh-punt

Als de unit is geconfigureerd als een MESH-punt, sluit u een Ethernet-kabel van de WAN-poort aan op een andere GigaSpire of verbindt u de twee apparaten draadloos.

Aanvullende opmerkingen

• Zodra de LED van uw GigaSpire BLAUW wordt, bent u verbonden met de upstream WAN-modem.
• Bij het opstarten staan ​​Wi-Fi-radio's standaard aan.
• Om uw GigaSpire BLAST-apparaat te configureren, sluit u een Ethernet-kabel aan tussen uw pc en de LAN-poort van uw unit en voert u het standaard IP-adres van het apparaat (192.168.1.1) in uw browser in.
• Wi-Fi-radio's kunnen worden geconfigureerd met behulp van de standaardinstellingen:
  • SSID: Gedrukt op het productlabel in de geschenkverpakking. (CXNKxxxxxxxx)
  • Aantal radio's: 2 (2,4 GHz en 5 GHz)
  • Ondersteund Wi-Fi-protocol: 802.11a/b/n/g/ac/ax
  • Inloggegevens: Login en wachtwoord afgedrukt op het productlabel in de geschenkverpakking.

LED-statussen

Uitschakelen en opstarten

Opmerking: Voor alle LED-reeksen bevatten de BLAST u4 en de Mesh BLAST u4m een enkele LED aan de interfacezijde van de unit.

Uitschakelen en opstarten
Beschrijving	Kleuren	Indicatie
UIT Stroom is uitgeschakeld De unit is niet ingeschakeld of Er is geen stroom naar de unit of Een hulpaccu is leeg en kan de unit niet meer van stroom voorzien.	Uit
Opstarten, SW-upgrade bezig Unit is bezig met opstarten of services/software worden geüpgraded Knippert elke seconde, ervan uitgaande dat software de LED kan bedienen	Uit & Cyaan-cycli @ 1000 msec
Opstartfout Het opstarten van de unit is mislukt (ervan uitgaande dat software de LED kan bedienen).	Uit & Rode cycli @ 800 msec

BLAST LED-status

BLAST LED-status
Beschrijving	Kleuren	Indicatie
Verbinding met internet Unit is succesvol opgestart, lokale services zijn actief en er is verbinding met internet	CYAAN Continu
Servicefout - Geen internetverbinding Unit is bezig met opstarten of services/software worden geüpgraded Knippert elke seconde, ervan uitgaande dat software de LED kan bedienen	Uit & Rode cycli @ 1600 msec

Samsung Smart Things

Samsung Smart Things
Beschrijving	Kleuren	Indicatie
ST Hub klaar voor installatie Rood & Groen knipperend	LED-groene en rode cycli bij 500 msec. Eenmaal ingesteld, keert terug naar de vorige gatewaystatus Raadpleeg de foutstatussen onder Smart Things als de installatie niet lukt
Installatiefout Rood knipperend	Als de installatie niet lukt, cyclus rood @ 500 msec, blijf 30 seconden knipperen en keer dan terug naar de vorige gatewaystatus
Zoeken naar sensor Groen knipperend	Tijdens het zoeken naar een sensor, LED-cycli groen @ 500 msec. Als de sensor wordt gevonden, keert de LED terug naar de vorige gatewaystatus. Als de sensor niet wordt gevonden, blijft het knipperen 60 seconden duren en keert vervolgens terug naar de vorige gatewaystatus

Mesh-modus

Mesh BLAST u4m met BLAST u4
Beschrijving	Kleuren	Indicatie
GS202xE Mesh Satelliet (Backhaul-koppelingscyclus kan worden gestart door op de WPS-knop te drukken [3+ seconden indrukken] of door een equivalente EWI- of smartphone-app-activering)	Druk voor backhaul-koppeling minstens 3 seconden op WPS	N.v.t.
Opstarten of SW-upgrade bezig Unit is bezig met opstarten of service/software wordt geüpgraded Knippert elke seconde in cyaankleur - ervan uitgaande dat SW de LED's kan bedienen.	Uit en Cyaan (1000 msec)
Opstartfout Het opstarten van de unit is mislukt (als SW de LED's kan bedienen)	Uit en Rood (800 msec)
WPS ingedrukt, koppelingspoging is begonnen Voor satelliet-/mesh-modus, na één keer 3+ seconden op de WPS te hebben gedrukt, is WPS ingeschakeld. De LED-balk begint 0,5 seconde groen/uit te knipperen en blijft dit maximaal 120 seconden doen. Als de gateway WPS ook gedurende deze tijd heeft geïnitialiseerd, kan de satelliet worden gekoppeld aan de Gateway Wi-Fi-radio's (5,0 GHz-band), waardoor een associatie met de Gateway SSID ontstaat.	Groen en Uit (500 msec)
Signaalsterkte weergeven (positioneringssterkte) Sterkte weergeven na een van de volgende voorwaarden (IP-adres verkregen): Succesvolle koppeling voltooid Herstart voltooid (en eerdere koppeling met Gateway hersteld) Herassociatie van koppeling met de Gateway na verloren koppeling (bijv. Gateway is uitgeschakeld en vervolgens hersteld) Als de koppeling succesvol is, is het volgende het gedrag van de WPS/Strength LED: Als de satelliet te dicht bij de gateway staat, maar nog steeds verbonden is, zal de LED snel groen knipperen (250 msec). * Als de satelliet te ver van de gateway staat, maar nog steeds verbonden is, zal de LED langzaam groen knipperen (1000 msec). * Wanneer de satelliet zich op een ideale locatie van de gateway bevindt, zal de LED continu groen oplichten. * Na 60 seconden begint de lichtbalk de gatewaystatus weer te geven (niet weergegeven in de onderstaande afbeelding). Bijvoorbeeld cyaan voor verbinding met internet	Grijs en Groen	Te dichtbij: snel knipperen (250 msec) Te ver: langzaam knipperen (1000 msec)
Gateway niet gevonden Als er geen apparaat wordt gevonden na de eerste time-out van 120 seconden, verschuift de WPS/Strength LED-balk van het knipperende groen naar continu rood. LED-balk blijft nog 60 seconden rood en keert vervolgens terug naar de status Geen internetfout. Als de koppeling is voltooid, verandert de LED-balk om de gatewaystatus weer te geven.	Continu rood
Volg na koppeling de gatewaystatus Nadat de koppeling is voltooid (60 seconden nadat de signaalsterkte is weergegeven), volgt de lichtbalkindicatie de gatewaystatus zoals beschreven op het tabblad Lichtbalk in dit spreadsheet. Als de mesh is verbonden via een Ethernet-verbinding, volgt na succesvol opstarten de lichtbalkindicatie de gatewaystatus zoals beschreven op het tabblad Lichtbalk in dit spreadsheet.	Na 60 seconden, Cyaan of Rood, of Uit
Besturingsvlak verloren, maar datavlak is nog steeds verbonden Ongeacht in welke fase de mesh-unit zich bevindt. Als het besturingsvlak verloren is gegaan, maar het datavlak nog steeds verbonden is. Laat de LED dan 15 seconden rood knipperen, waarna de LED terugkeert naar cyaan	LED 15 seconden rood laten knipperen en vervolgens terugkeren naar Cyaan

Muurbevestigingssjabloon

In de doos van de BLAST u4 of u4m zit een gedrukt muurbevestigingssjabloon. Dit sjabloon is op schaal en moet worden gebruikt bij het markeren van de gaten voor de muurbevestiging. De onderstaande afbeelding is een representatief voorbeeld van het sjabloon, maar mag niet worden gebruikt omdat het niet op de juiste schaal is.
Raadpleeg voor meer informatie Muurbevestiging van de u4/u4m in het installatiehoofdstuk van deze handleiding.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van uw apparatuur moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en letsel aan personen te verminderen, waaronder de volgende:

• Gebruik dit product niet in de buurt van water. Bijvoorbeeld in de buurt van een badkuip, wastafel, gootsteen of wastobbe, in een natte kelder of in de buurt van een zwembad.
• Gebruik alleen het netsnoer dat in deze handleiding wordt aangegeven.
• Voor externe voedingen geldt dat de externe voeding die in dit apparaat wordt gebruikt, van klasse II of een Limited Power Source (LPS)-voeding moet zijn.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Calix GigaSpire BLAST-handleiding

Beschikbare talen
