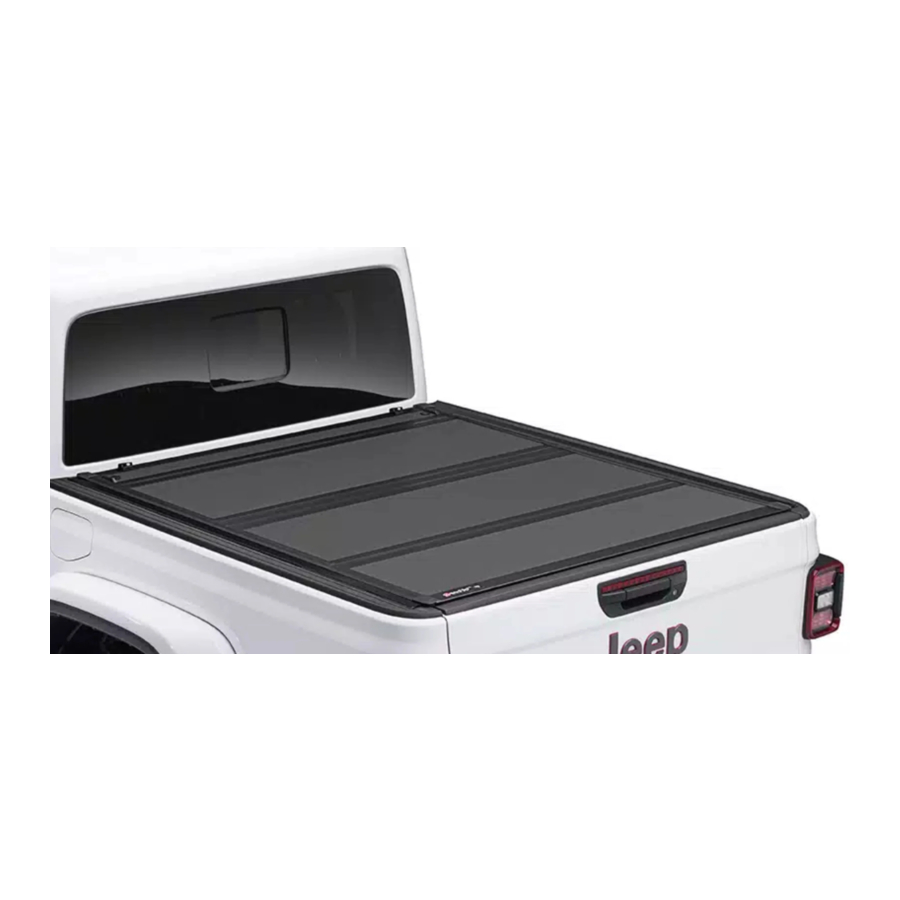

BAK bakFlip Handleiding

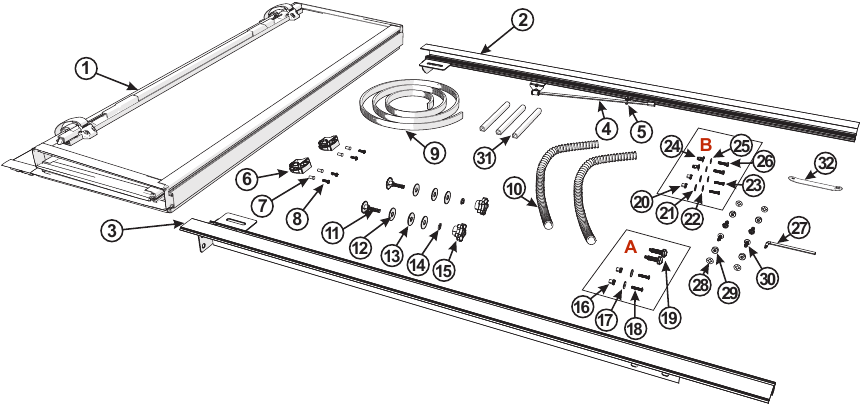

OVERZICHT

1. Harde opvouwbare afdekking
2. RH, rail aan passagierszijde
3. LH, rail aan bestuurderszijde
4. Steunstang
5. Steunstangclip
6. Gespenn
7. Montage-inzetstukken voor gespen
8. Montageschroeven voor gespen
9. Schotafdichting
10. Afvoerslangen
11. Montagebouten voor afdekking
12. Rubberen ringen voor montage van afdekking
13. Ringen voor montage van afdekking
14. Vergrendelringen voor montage van afdekking
15. Knop voor montage van afdekking

1. 16. Well-moeren
   17. Ringen, extra groot #10
   18. Schroeven, bolkop
   19. Schroef en ringen, truss-kop
2. 20. Well-moeren
   21. Ringen, plat
   22. Ringen, extra groot #10
   23. Schroeven, bolkop
   24. Krikmoeren
   25. Ringen, plat
   26. Bouten 1/4-20
   27. Inbussleutel
   28. Ringen, borgring
   29. Afstandsstukken
   30. Schroef en ringen, M6
   31. Cabinebumpers
   32. Sleutel voor montage van krikmoeren

AANBEVOLEN GEREEDSCHAP
7/8", [0.875", (22mm)] boor en boormachine (optioneel)
Kruiskopschroevendraaier
1/8" Inbuskop
T50 Torx-aandrijving
LET OP: Voor de railinstallatie moet de configuratie van de schotgaten van uw truck worden geïdentificeerd. Dit bepaalt welk hardwarepakket, A of B, wordt gebruikt. Dit staat in stap 6.

INSTALLATIE

1. INSTALLATIE BULKHEAD SEAL STRIP
   OPMERKING: Installaties met een drop-in bedliner hebben de bulkhead seal NIET nodig.
   OPMERKING: Veeg het oppervlak af met isopropylalcohol voordat u het aanbrengt.
   Verwijder de papieren achterkant en breng de afdichtstrip aan op de bovenkant van de bulkhead. Knip de uiteinden bij zodat ze goed aansluiten op de zijkanten van de laadbak. Breng aan langs de radius van de achterrand van de bulkhead.

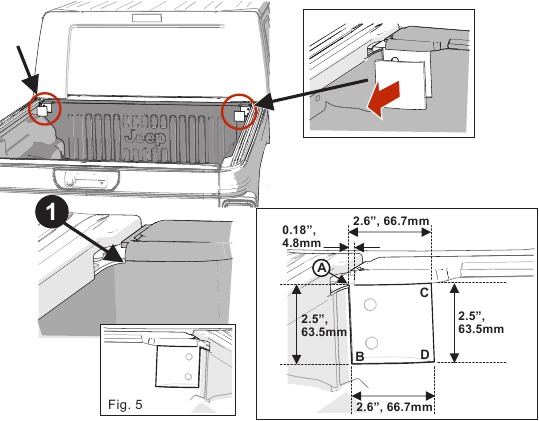

2. BIJSNIJDEN DROP-IN LINER
   Als de truck een drop-in bedliner heeft, moeten de bovenste hoeken bij de bulkhead en de bovenste hoeken van de achterklepliner worden bijgesneden om ruimte te maken voor de bedcoverrails.

   Verplaats de bedliner weg van het plaatwerk van de truck of verwijder de liner uit de truck, zodat de laadbak van de truck niet beschadigd raakt.
   Zoek de benodigde sneden door te beginnen met de bovenste linkerhoekrand van de liner (1) en meet vervolgens een afstand van 0,18", 4,8 mm, buitenwaarts om punt A vast te stellen.
   De eerste snede is van A 2,5", 63,5 mm, naar beneden naar punt B. De volgende snede is van punt A, horizontaal 2,6", 66,7 mm, naar binnen naar punt C.
   Snijd van punt C naar D en eindig vervolgens met een snede van B naar D.
   De snede wordt aan de rechterkant gemaakt als een spiegelbeeld, Figuur 5.

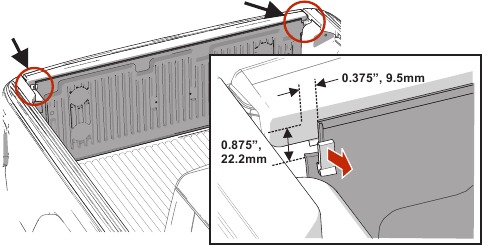

3. Zoek de benodigde sneden voor de achterklepliner door te beginnen met de buitenste hoek van de liner, meet een afstand van 0,375", 9,5 mm naar binnen en vervolgens 0,875", 22,2 mm, naar beneden.
   De snede wordt aan beide zijden gemaakt, als een spiegelbeeld.

   Verplaats de achterklepliner weg van het plaatwerk van de truck of verwijder de liner uit de truck, zodat de laadbak van de truck niet beschadigd raakt.

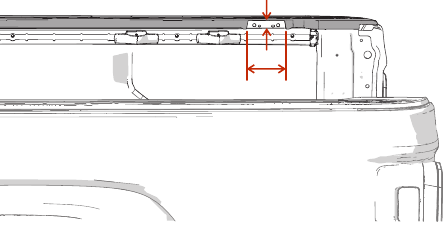

4. Er zijn gaten nodig in de drop-in liner voor de afvoerslangen van de bedcoverrail. Een gat met een diameter van 7/8", [0,875", (22 mm)], moet gecentreerd zijn op de eerste rib van de rand. Het gat komt 2,875", 73 mm, van de vloer. Het gat wordt aan beide zijden uitgesneden, als een spiegelbeeld.

   Verplaats de achterklepliner weg van het plaatwerk van de truck of verwijder de liner uit de truck, zodat de laadbak van de truck niet beschadigd raakt.

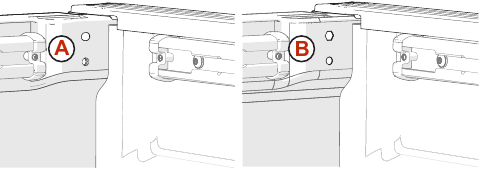

5. Als de bedrailkappen niet zijn bijgesneden in het achterste/achterklepgedeelte, snijdt u ze met behulp van de gekraste lijnen als leidraad om het weergegeven gebied bloot te leggen. Voer deze handeling uit aan beide zijden van de pickupbox.

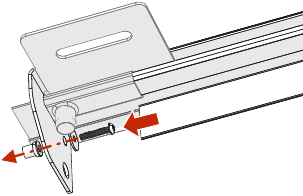

6. Identificeer de montagegatconfiguratie van uw truckbulkhead. Volg die letter in de volgende stappen.

   1. een open gat aan de bovenkant, een gat met schroefdraad aan de onderkant.
   2. een open, zeshoekig gat aan de bovenkant; een open gat aan de onderkant.

1. 7. Voor voertuigen met een gespoten bedliner moet het schroefdraadgebied in de bulkhead vrij zijn van linermateriaal.

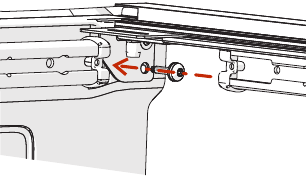

   8. Draai de buttonhead-schroef door de #10 oversized sluitring, door het bovenste gat in de beugel en in de wartelmoer. Eén voor elke kant.

      Opmerking: monteer tot er contact is, draai de wartelmoer niet vast.
   9. Steek de M6-schroef en -sluitring in een van de achterste railmontagegaten, zoals afgebeeld. Schuif een afstandsstuk en vervolgens een borgring op het schroefdraadgedeelte van de schroef. Herhaal dit voor het tweede achterste montagegat en herhaal dit met de tegenoverliggende rail.

   10. Plaats de coverrail op de bedrail en schuif deze naar voren, waarbij u de wartelmoer gebruikt als geleider in de bulkheadopening.

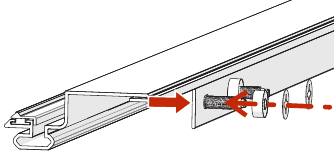

   11. Draai aan de achterkant/achterklep de M6-schroef en -sluitringen, geïnstalleerd in stap 9, in de schroefdraadinzetstukken in de bedwand. Draai vast met de 90 graden Torx-sleutel. Laat de bouten los totdat de voorste/cabinebouten zijn geïnstalleerd en vastgedraaid.
       De Torx-sleutel is inbegrepen in de hardwarekit.

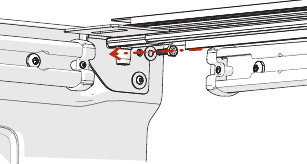

   12. Draai de truss head-schroef en -sluitring door het onderste gat van de coverrailbeugel en draai aan tot 17,5 Nm/12,9 ft/lbs aan beide zijden. Draai de bovenste buttonhead-schroef in de wartelmoer vast.

   13. Draai de achterste/achterklep M6-schroef en -sluitringen aan beide zijden vast. Til tijdens het aandraaien van de bouten de achterste/achterklep van de rail omhoog.

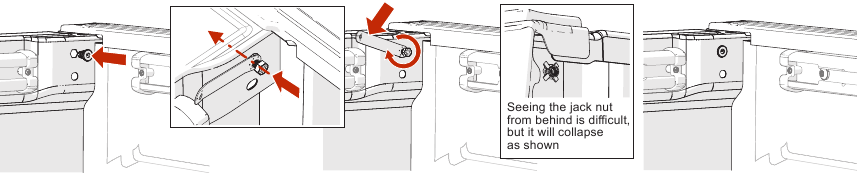

2. 7. Installeer de jackmoer in de truckbulkhead, één aan beide zijden. Steek de jackmoer in het bovenste, zeshoekige gat. Steek de 1/4-20 bout door de installatiesleutel en in de jackmoer. Gebruik de installatiesleutel om te voorkomen dat de jackmoer draait terwijl u de bout vastdraait met een sleutel of dop. Dit trekt en laat de jackmoer inklappen. Zodra de bout niet meer draait, verwijdert u deze voor latere installatie.

   8. Draai de buttonhead-schroef door de #10 oversized sluitring, door het onderste gat in de beugel, door de platte sluitring en in de wartelmoer. Eén voor elke kant.

      Opmerking: monteer tot er contact is, draai de wartelmoer niet vast.
   9. Steek de M6-schroef en -sluitring in een van de achterste railmontagegaten, zoals afgebeeld. Schuif een afstandsstuk en vervolgens een borgring op het schroefdraadgedeelte van de schroef. Herhaal dit voor het tweede achterste montagegat en herhaal dit met de tegenoverliggende rail.

   10. Plaats de coverrail op de bedrail en schuif deze naar voren, waarbij u de wartelmoer gebruikt als geleider in de bulkheadopening.

   11. Draai aan de achterkant/achterklep de M6-schroef en -sluitringen, geïnstalleerd in stap 9, in de schroefdraadinzetstukken in de bedwand. Draai vast met de 90 graden Torx-sleutel. Laat de bouten los totdat de voorste/cabinebouten zijn geïnstalleerd en vastgedraaid.
       De Torx-sleutel is inbegrepen in de hardwarekit.


   12. Draai de 1/4-20 bout door de platte sluitring, in het bovenste gat van de coverrailbeugel in de jackmoer, draai aan tot 17,5 Nm/12,9 ft/lbs aan beide zijden.
       Draai de onderste buttonhead-schroef in de wartelmoer vast.

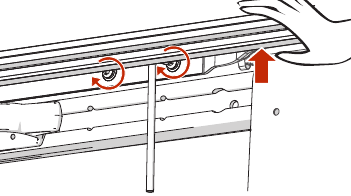

   13. Draai de achterste/achterklep M6-schroef en -sluitringen aan beide zijden vast. Til tijdens het aandraaien van de bouten de achterste/achterklep van de rail omhoog.

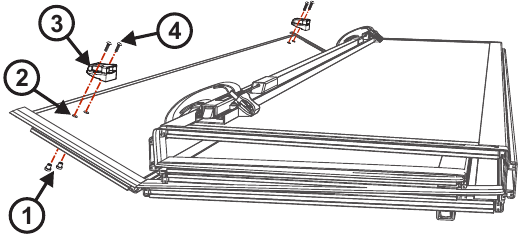

14. Om de riemgespen aan de bovenkant van de cover te bevestigen, duwt u een schroefdraadpen (1) van onderaf omhoog in het voorgeboorde gat (2) in het cabinepaneel. Plaats de gesp (3) over de gaten en draai met een schroevendraaier de schroef (4) door de gesp en in de pen.
    Draai alleen stevig met de hand vast, gebruik GEEN schroefpistool.
    Herhaal aan beide zijden.

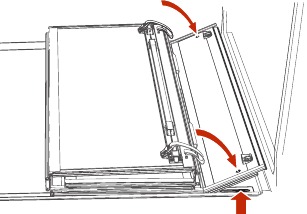

15. Plaats de opgevouwen cover op de gemonteerde rails aan de voorkant/cabinekant van de laadbak. De gaten in het cabinepaneel komen overeen met de sleufbeugels van de coverrails.

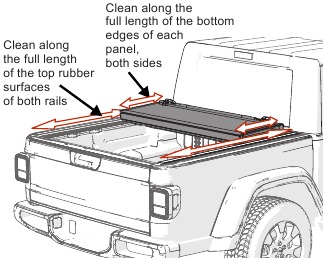

    OPMERKING: De onderste randen van de cover en de bovenste rubberen oppervlakken van de rails moeten periodiek worden schoongemaakt van vuil en afval voor de beste prestaties.

16. Steek de liftbout door een grote rubberen sluitring, in het gat in het cabinepaneel en naar beneden door de sleufrailbeugel. Eén aan beide zijden.

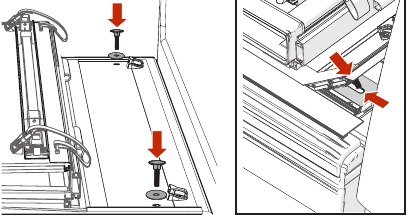

17. Draai het cabinepaneel omlaag en draai op de covermontagebout de grote rubberen sluitring, de grote metalen sluitring, de borgring en draai aan de covermontageknop.

18. Vouw de cover uit richting de achterklep. Zorg ervoor dat de cover vierkant tussen de rails past. Als het niet vierkant is, past u de cover van links naar rechts aan. Vouw vervolgens de cover voorzichtig op en draai de covermontageknoppen vast.

    OPMERKING: Wanneer de cover correct is afgesteld en vierkant op de laadbak van de truck zit, maakt de vergrendelingspal het juiste contact met de rail, zoals weergegeven in (9) aan beide zijden. Niet zoals weergegeven in (10).

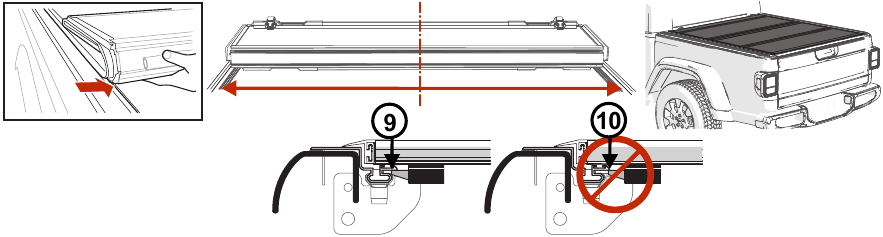

19. Vouw de cover omhoog naar de cabine en installeer de drie cabinebumpers langs de bovenrand van de cover waar deze de truckcabine raakt.

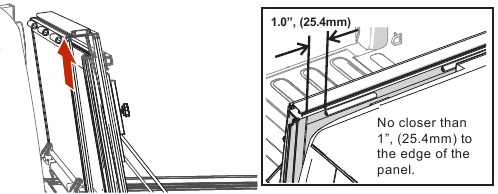

20. Het aluminium frame van de cover past net binnen de achterklep wanneer de voorwaartse en achterwaartse afstelling van de cover correct is. Bij de juiste uitlijning zijn de eerste twee vinnen van de achterklepafdichting in contact met de achterklep.

    De achterrand van de cover en de achterklepafdichting rusten bovenop de achterklep.
    Als dit moet worden aangepast, draait u de covermontageknoppen los en verplaatst u de cover naar voren of naar achteren. Zorg ervoor dat u de zijdelingse aanpassingen die in stap 16 zijn gemaakt, handhaaft.
    Draai de coverknoppen opnieuw vast.
21. Steek een uiteinde van de afvoerslang op de afvoertuit van de coverrail.

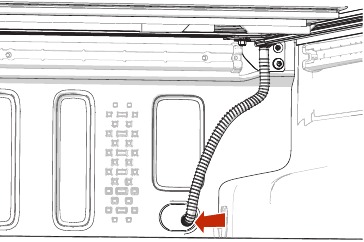

22. Het andere uiteinde van de afvoerslang moet uit de laadbak van de truck worden geleid. Het boren van een gat in de bulkheadplug biedt een route buiten de laadbak.
    Installeer afvoerslangen aan beide zijden.


Bediening van het achterpaneel van de Tonneau Cover

HET ACHTERPANEEL SLUITEN
Het achterpaneel kan worden gesloten met de achterklep omhoog of omlaag. Zorg ervoor dat beide vergrendelingen aangrijpen. De achterklep kan worden gesloten met het achterpaneel open of gesloten.

HET ACHTERPANEEL OPENEN

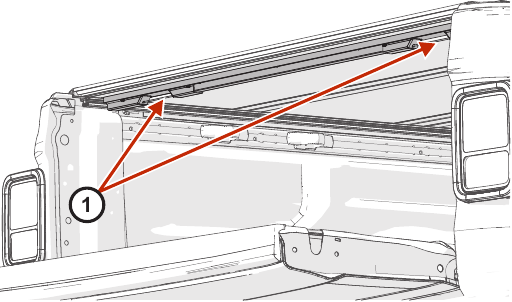

Open de achterklep en zoek onder het paneel naar de ontgrendelingskabel (1) aan beide zijden van de paneelbehuizing.
Trek aan een van beide kabels om beide achterste vergrendelingen te ontgrendelen en til het paneel open.

OPMERKING: PROBEER NIET TE RIJDEN MET HET ACHTERPANEEL IN EEN GEDEELTELIJK OPEN STAND.

Veilige bediening en gebruik

Tijdens het rijden moet de afdekking zijn vastgezet - ofwel volledig gesloten/plat met alle vergrendelingen ingeschakeld; of in de volledig ingeklapte positie met de vergrendelingen ingeschakeld en vastzetbanden bevestigd voor gebruik met een hardtop en cabriokap; of opengeklapt met beide steunstangen ingeschakeld voor gebruik ALLEEN met de hardtop.
RIJD NIET met de afdekking gedeeltelijk geopend.

Posities van de Tonneau Cover tijdens het rijden

Voorafgaand aan het rijden met het voertuig MOET de tonneau cover goed zijn vastgezet.

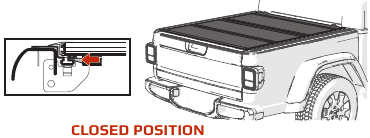

GESLOTEN POSITIE
Alle panelen moeten gesloten en VOLLEDIG VERGRENDELD zijn aan de zijrail van de tonneau. Alle panelen moeten plat liggen en vergrendeld zijn.

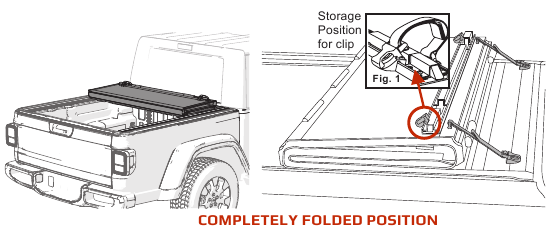

VOLLEDIG INGEKLAPTE POSITIE
Om met uw afdekking in de volledig ingeklapte positie te rijden, bevestigt u de meegeleverde vastzetbanden en gespen die bij uw afdekking worden geleverd. Zorg ervoor dat BEIDE gespclips volledig in de gespuiteinden worden gestoken die zich op het voorste headerpaneel van de afdekking bevinden en pas de banden aan om ervoor te zorgen dat de afdekking veilig is tijdens het rijden met het voertuig. De clips moeten in de opslagpositie worden vastgezet, zoals weergegeven in figuur 1, wanneer ze niet in gebruik zijn.

Rijd niet met uw BAKFlip in de omhoog geklapte en vastgezette positie zonder dat de hardtop op uw Jeep is geïnstalleerd.

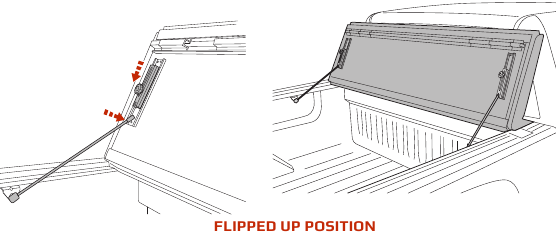

OMHOOG GEKLAPTE POSITIE
Voor gebruik ALLEEN met hardtop
Vouw de afdekking open en til deze op totdat deze verticaal is of voorbij 90 graden naar de truckcabine. Maak vervolgens de steunstang los die aan de afdekkingrail is bevestigd. Vouw de steunstang over en plaats deze stevig tegen de verticale plaat aan de onderkant van uw afdekking. Schuif vervolgens de steunstangvergrendeling naar beneden en draai de knoppen vast om de steunstang in de positie te vergrendelen.
Doe dit aan beide zijden van de afdekking.
De afdekking moet stevig in positie staan met weinig tot geen beweging zodra de steunstangen zijn vergrendeld

Aanvullende belangrijke bedieningstips

• De laadbakafdekking MOET vrij zijn van vreemd materiaal, inclusief sneeuw en ijs, voordat de panelen worden geopend.

• Sleep uw voertuig NIET vanaf de achterkant met de laadbakafdekking op uw truck.

• Bedien het voertuig NIET met voorwerpen bovenop de afdekking.

HET NIET OPVOLGEN VAN DEZE VOORZORGSMAATREGELEN KAN LEIDEN TOT ERNSTIGE SCHADE EN MAAKT UW GARANTIE ONGELDIG!

ONDERHOUD EN VERZORGING

BAK Flip tonneaus zijn gemaakt van duurzame materialen en vereisen eenvoudige verzorging om een lange levensduur te garanderen, goed te presteren en er geweldig uit te zien.

De bovenkant schoonmaken (wassen)
Standaard autoshampoo en water met een zachte spons of doek wordt aanbevolen voor het schoonmaken. Droog af met een zeem om de afwerking gepolijst en glanzend te houden. Wax wordt NIET aanbevolen, omdat het de neiging heeft om scheuren en spleten op te vullen, wat de textuur van de paneelafwerking kan beïnvloeden. Gebruik GEEN agressieve reinigers of schuurmiddelen.

De vinyl bovenkant behandelen
3M 303 Aerospace Protectant kan worden gebruikt om het vinyl oppervlak schoon te houden en te beschermen tegen de elementen en zal ook eventuele watervlekken verwijderen die zich mogelijk hebben ontwikkeld. 303 Aerospace beschermt niet alleen tegen verbleken, verkleuring en barsten door schadelijke UV-stralen, maar stoot ook stof en vlekken af. Gewoon opspuiten en droogwrijven voor een mooie, matte afwerking die uw afdekking beschermt tegen straatvuil en stof.

Onderhoud
Het wordt aanbevolen dat u periodiek controleert of uw afdekking stevig aan uw truckbed is bevestigd. Inspecteer de klemmen en de voorste montagebouten om er zeker van te zijn dat ze correct zijn geïnstalleerd en niet los zijn gekomen of uit de afstelling zijn geraakt tijdens het gebruik. Afdekkingen die vaak worden gebruikt of die worden blootgesteld aan de trillingen en schokken van ruwe wegen, kunnen ervoor zorgen dat de afdekking moet worden afgesteld.

De vergrendelingen smeren
Het wordt aanbevolen dat u periodiek de vergrendelingen op elk paneel inspecteert en onderhoudt. Verwijder overtollig vuil en smeer met siliconenspray. Zorg ervoor dat de vergrendelingen vrij in en uit bewegen om de zijrail goed te kunnen vastpakken en optimale prestaties te leveren met optimale veiligheid. Pas op dat u niet te veel op de afdekking spuit. Veeg overtollig materiaal rond de vergrendelingslocatie weg.

Beschadigde of ontbrekende onderdelen?
Onderdelen worden rechtstreeks naar u verzonden.
Bel 818-365-9000 ma - vr 8:30 - 19:00 uur EST
of e-mail naar support@bakindustries.com

BAK Industries
1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802
bakindustries.com
