Boss 616UAB Handleiding

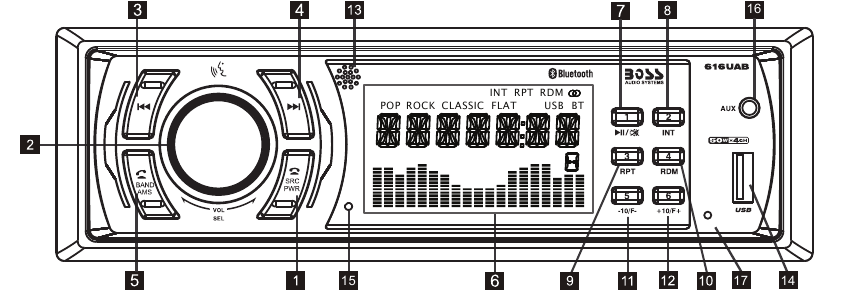

Overzicht van de componenten

1. PWR (aan/uit), SRC (bron) knop, (gesprek beëindigen) knop
2. VOL (volume) knop, (Push-To-Talk) knop, SEL (selecteren/menu) knop
3. (afstemmen/zoeken omlaag, vorig nummer, snel terugspoelen) knop
4. (afstemmen/zoeken omhoog, volgend nummer, snel vooruitspoelen) knop
5. BAND knop, AMS (automatisch opslaan / vooraf ingestelde zender zoeken, automatische muziek zoeken) knop, (oproep beantwoorden)
6. LCD-scherm
7. (pauze/afspelen), (MUTE) knop, voorkeurzender 1 knop
8. INT (intro), voorkeurzender 2 knop
9. RPT (herhalen), voorkeurzender 3 knop
10. RDM (willekeurig), voorkeurzender 4 knop
11. 10(vorige 10 nummers), F-(vorige map), voorkeurzender 5 knop
12. +10(volgende 10 nummers), F+(volgende map), voorkeurzender 6 knop
13. IR-afstandsbedieningssensor
14. USB-poort
15. Handsfree microfoon
16. AUX IN (aux-audio-ingang) aansluiting
17. Resetknop

Algemene bediening

Eenheid in-/uitschakelen, de bron wijzigen

• Druk op een willekeurige knop om het apparaat in te schakelen. Houd de SRC/PWR knop ingedrukt om het apparaat uit te schakelen.
• Druk op de SRC/PWR knop om de verschillende modi te selecteren: Radio, USB (met geplaatst USB-apparaat), AUX-IN (aux-audio-ingang) en BT (Bluetooth) modi.

Het volume aanpassen (VOL)
Draai aan de VOL knop om het volumeniveau te verhogen of te verlagen.

Installatie

Installatieprocedures

Voltooi eerst de elektrische aansluitingen en controleer vervolgens of de aansluiting correct is.

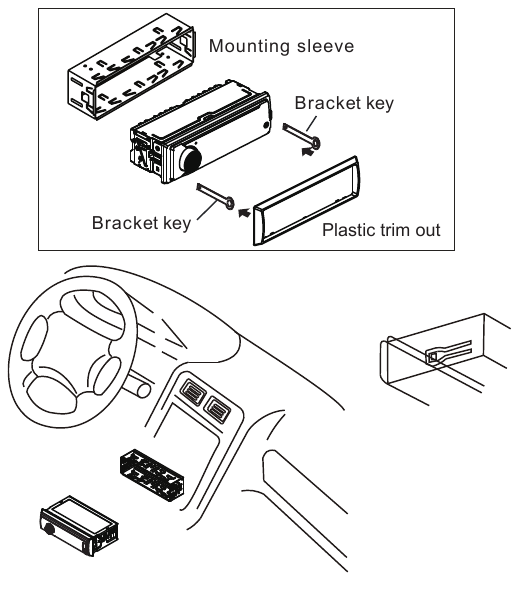

Installatieopening

Dit apparaat kan worden geïnstalleerd in elk dashboard met een opening zoals hieronder weergegeven.

Plaats de montagehuls in het dashboard. Buig vervolgens de lipjes op de montagehuls met een schroevendraaier om de montagehuls vast te zetten.
Zorg ervoor dat de vergrendelingshendel gelijk ligt met de montagehuls (niet naar buiten uitsteekt).

Algemene bediening

Push-To-Talk

Druk op de pictogramknop (VOL-knop) om via Bluetooth toegang te krijgen tot de spraakassistentfunctie van de smartphone.

Menuopties aanpassen (SEL)

• Houd de SEL knop (volumeknop) ingedrukt om naar het instellingenmenu te gaan en druk vervolgens herhaaldelijk op de SEL knop (volumeknop) om instelling items te selecteren: - Klokweergave/Instellingen: Houd de SEL knop (volumeknop) ingedrukt om de kloktijd weer te geven.
  Houd de SEL knop (volumeknop) nogmaals ingedrukt, de cijfers van de uren beginnen op het display te knipperen, stel de uren in door aan de VOL knop te draaien.
  Druk kort op de SEL knop (volumeknop), de cijfers van de minuten beginnen te knipperen.
  Stel de minuten in door aan de VOL knop te draaien.
  • ILL MID/HI/LOW: Deze receiver is uitgerust met 3 helderheidsinstellingen.
    Draai aan de volumeknop om de verlichting in te stellen op midden, hoog of laag. - BASS/TREBLE: -7, -6, ~, -1, 0, +1,~, +6, +7 Opmerking: BASS- en TREBLE-instellingen zijn alleen ingeschakeld als de EQ-instelling is uitgeschakeld.
  • BALANCE: L7, L6,~, L1, 0, R1,~,R6, R7
  • FADER: R7, R6, ~, R1, 0, F1, ~,F6, F7
  • EQ (Equalizer) Instelling: OFF, FLAT, CLASS, POP, ROCK, JAZZ
  • Loudness: LOUD ON/OFF
  • DX/LOCAL: Schakelt de lokale uitzendmodus (LOCAL) in of uit. - Stereo/Mono: Schakelt tussen MONO- en STEREO-ontvangstmodus voor radiofrequenties.
  • CLOCK 12/24: Selecteer tussen 12-uurs en 24-uurs weergave.
  • AREA US/EU: Deze autoradio is uitgerust met de VS / Europa-frequentie.
    Draai aan de volumeknop om te schakelen tussen de VS- en Europa-frequentie.
    Het systeem wijzigt de frequentie-instelling in ongeveer 3 seconden.
• Draai aan de VOL knop om waarden te wijzigen.

Dempen aan/uit

Druk in de AUX-modus kort op de knop om dempen in of uit te schakelen.

USB-poort

Sluit een USB-opslagapparaat aan voor het afspelen van audio, of het opladen van een mobiele telefoon.

Handsfree microfoon

Om uw stem te ontvangen wanneer u belt met behulp van dit Bluetooth-handsfreesysteem.

Aux-audio-ingangsaansluiting

Sluit aan op de hoofdtelefoonaansluiting op een extern apparaat (bijv. een mobiele telefoon of MP3-speler) voor het afspelen van audio.

Installatie
Sluit alle kabelbomen aan en schuif de head-unit in de montagehuls totdat deze op zijn plaats klikt.

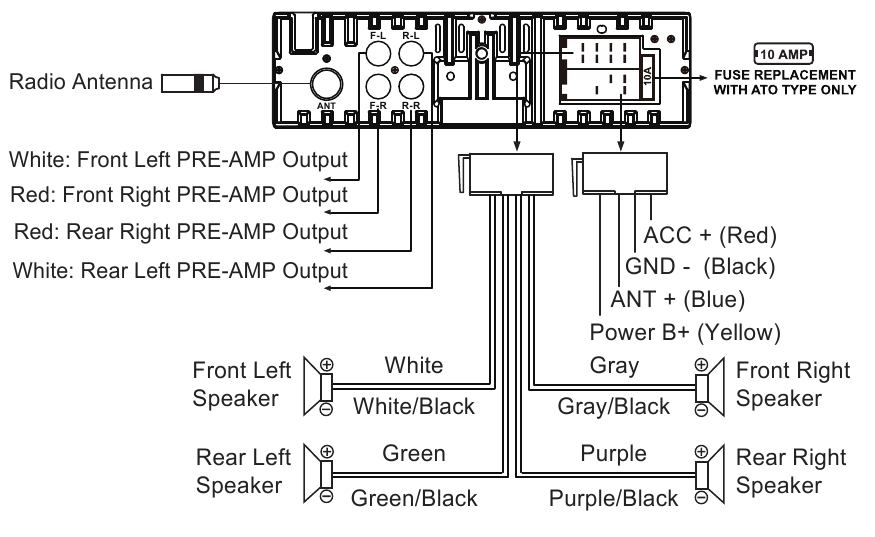

Bedradingsaansluitingen

• +12V DC negatieve aarde.
• Ondersteunt alleen luidsprekers van 4 ohm of hoger.
• De maximale stroom van de Amp-afstandsbediening is 200mA.

Algemene bediening

Reset

Druk op de RESET knop met een dun voorwerp met een puntig uiteinde om het apparaat te resetten. Deze functie kan worden gebruikt als het LCD-scherm niet normaal wordt weergegeven of het geluid is vervormd, of wanneer een van de bedieningselementen is uitgeschakeld.

Radiobediening

Schakelen tussen frequentie VS-gebied en Europa-gebied

Druk in de radiomodus op de SEL knop (volumeknop) en houd deze ingedrukt om naar het instellingenmenu te gaan en druk vervolgens herhaaldelijk op de SEL knop (volumeknop) om de status van de frequentie VS en Europa te openen en draai vervolgens aan de volumeknop om te schakelen tussen de frequentie VS en Europa. Het systeem wijzigt de frequentie-instelling in ongeveer 3 seconden.

Van band wisselen

Druk in de radiomodus kort op de BAND knop om te schakelen tussen de FM1 (F1), FM2 (F2), FM3 (F3) en AM1 (A1), AM2 (A2) banden.

Voorkeurzenders opslaan / oproepen

De radio kan 6 voorkeurzenders opslaan voor elke band (FM1, FM2, FM3, AM1 en AM2) voor een totaal van 30 voorkeurzenders.

• Een zender onthouden:
  Houd de gewenste voorkeurknoppen (1-6) ingedrukt om een radiozender op te slaan.
• Een voorkeurzender oproepen:
  Druk kort op de respectievelijke zenderknop (1-6) om de bijbehorende voorkeurzender op te roepen.

Handmatig afstemmen

In de radiomodus:

Houd de of knop ingedrukt om de handmatige afstemmodus te openen. In de handmatige afstemmodus drukt u kort op de of knop om de volgende of vorige frequentie stap voor stap te zoeken.

Zoek afstemming

Druk in de radiomodus op de of knop, de automatische zoekopdracht start, deze zoekt omhoog of omlaag naar de sterke signaalradiozender binnen de huidige band. Het automatisch zoeken stopt totdat er een zender is gevonden.

Automatisch zenders opslaan / voorkeurzenders scannen

Houd de AMS knop ingedrukt om automatisch 18 FM-zenders en 12 AM-zenders op te slaan.
Druk kort op de AMS knop op de afstandsbediening om elke voorkeurzender op te roepen die in de geheugens in elke band is opgeslagen.

USB-werking

Speel MP3/WMA-muziek af in een USB-stick. Plaats de USB-stick met MP3/WMA-muziek in de USB-poort, het zal automatisch afspelen.
Let op: de USB-poort ondersteunt ook het opladen van mobiele telefoons, het maximale laadvermogen is 5V/1A.

Volgende track of vorige track selecteren

Druk in de USB-modus kort op de knop of om de volgende of vorige track af te spelen.

Snel vooruit/achteruit

Houd de knop of ingedrukt om een track snel vooruit of achteruit te spoelen.

Afspelen / Pauze

Druk op de knop om de weergave van een nummer te onderbreken (pauzefunctie). Druk nogmaals op deze knop om de weergave te hervatten.

Introductiescan

Druk op de knop INT om de eerste 10 seconden van elk nummer af te spelen.
Druk nogmaals om de introductiescan te stoppen en de huidige track af te spelen.

De track herhalen

Druk op de knop RPT om te schakelen tussen RPT ONE (huidige track continu herhalen) en RPT FLR (alle tracks in de huidige map continu herhalen), RPT ALL (alle tracks afspelen).

Alle nummers in willekeurige volgorde afspelen

Druk eenmaal op RDM, speel alle nummers willekeurig af.
Druk nogmaals op RDM om de willekeurige weergave te verlaten.

Track-/mapnavigatie

• Druk op de knoppen -10/+10 om 10 nummers achteruit of vooruit te springen.
  Het is vereist dat er meer dan 10 nummers beschikbaar zijn op het opslagmedium.
• Houd de knop -10/+10 ingedrukt om de vorige of volgende map te selecteren. (Als er mappen op het opslagmedium staan.)

Selecteer het nummer of bestand voor weergave in MP3-formaat

1. Houd de knop AMS ingedrukt om de track-zoekmodus te openen.
2. Draai aan de volumeknop om het nummer van je favoriete nummer met hoge snelheid te selecteren.
3. Wanneer het gewenste tracknummer verschijnt, bevestigt u uw selectie door op de volumeknop te drukken.

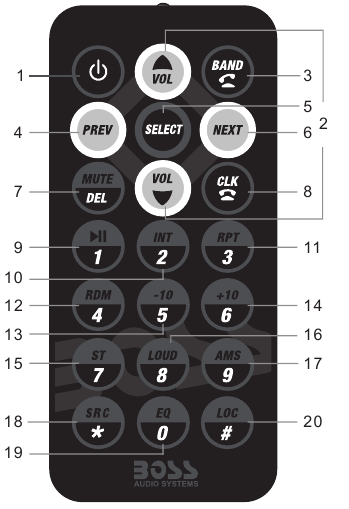

Afstandsbediening

1. (Aan/uit) knop
2. VOL+/VOL-(knop volume verhogen/verlagen)
3. Bandknop, (oproep beantwoorden) knop
4. PREV: afstemmen omlaag, zoeken omlaag; Track omlaag, snel achteruit
5. SEL (selectie) knop
6. NEXT: afstemmen omhoog, zoeken omhoog; Track omhoog, snel vooruit
7. Mute-knop, DEL (Verwijderen) knop
8. CLK (klokinstelling) knop, (oproep beëindigen) knop
9. knop, voorkeuzezender 1, toetsenbord 1
10. INT (intro) knop, voorkeuzezender 2, toetsenbord 2
11. RPT (herhalen) knop, voorkeuzezender 3, toetsenbord 3
12. RDM (willekeurig), voorkeuzezender 4, toetsenbord 4
13. -10 (vorige 10 nummers), voorkeuzezender 5, toetsenbord 5
14. +10 (volgende 10 nummers), voorkeuzezender 6, toetsenbord 6
15. ST (stereo) knop, toetsenbord 7
16. LOUD (luidheid) knop, toetsenbord 8
17. AMS (automatisch muziek zoeken) knop, toetsenbord 9
18. SRC (bron) knop, toetsenbord *
19. EQ (Equalizer) knop, toetsenbord 0
20. LOC (lokaal)/DX knop, toetsenbord #

Let op: wanneer u de afstandsbediening voor de eerste keer gebruikt, moet u het beschermende plastic lipje uit het batterijcompartiment aan de achterkant van de afstandsbediening trekken.

Aux-audiobewerking

Met behulp van deze aansluiting is het mogelijk om het geluid van andere afspeelapparaten zoals MP3-spelers, cd-spelers enz. via de autoluidspreker te horen.

1. Sluit het externe apparaat aan met een stereo-jackplug van 3,5 mm op de AUX-aansluiting.
2. Druk herhaaldelijk op de knop SRC totdat "AUX IN" op het display verschijnt.
3. U hoort de weergave van het externe apparaat via de luidsprekers. U kunt het volume van het externe apparaat aanpassen aan een comfortabel niveau met de volumeregelaar van dit apparaat.

Bluetooth-werking

Koppelen en verbinden

Koppel de mobiele telefoon met het apparaat voordat u het gebruikt.

1. In elke modus, voorafgaand aan het koppelen en verbinden, knippert het BT-logo in het LCD-scherm om aan te geven dat er geen apparaat is verbonden. Om het koppelen te starten, schakelt u de BT-modus op uw mobiele telefoon in.
2. Wanneer de telefoon het car-audiosysteem vindt, wordt de naam "BOSS AUDIO 616UAB" weergegeven.
3. Kies de "BOSS AUDIO 616UAB" uit de lijst met apparaten om te koppelen en te verbinden met het car-audiosysteem. Na bevestiging stopt het BT-logo met knipperen.
4. Wanneer het koppelen is voltooid, wordt de audio van de mobiele telefoon automatisch overgebracht naar het car-audiosysteem wanneer er een oproep wordt gedaan of ontvangen, of wanneer de mobiele telefoon muziek afspeelt.

Een oproep plaatsen

• Om een oproep te plaatsen, draait u de oproep rechtstreeks vanaf de gekoppelde mobiele telefoon.
• Om een oproep te plaatsen met dit bluetooth handsfree systeem:

1. Wanneer u de Bluetooth-compatibele mobiele telefoon aansluit op dit bluetooth handsfree systeem, drukt u op de knop om naar de modus voor het kiezen van een telefoonnummer te gaan, druk vervolgens op de knop "0~9", * en # op de afstandsbediening om het telefoonnummer in te voeren, en het ingevoerde nummer wordt weergegeven op het LCD-scherm.
2. Als een nummer onjuist is ingevoerd, drukt u op de knop DEL of om het te verwijderen.
3. Druk op de knop om een uitgaande oproep te plaatsen.

Een oproep beantwoorden

Wanneer de mobiele telefoon wordt gebeld, wordt het inkomende telefoonnummer weergegeven op het LCD-scherm. Druk op de knop om de inkomende oproep te ontvangen.

Een oproep weigeren of beëindigen
Om de oproep te weigeren of te beëindigen, drukt u op de knop.

Specificaties

Algemeen

Vereiste voeding: DC 12V
Maximaal uitgangsvermogen: 50W X 4CH
Luidsprekerimpedantie: 4 - 8 Ohm
Afmetingen unit (BxHxD): 7,0 X 2,0 X 2,76 inch
Gewicht: 0,84 lbs
Zekering: 10 A

RADIO
FM
Frequentiebereik: 87,5 MHz - 107,9 MHz (USA)
87,5 MHz - 108,0 MHz (EUROPA) Kanaalstap: 200 KHz (USA)
50 KHz (EUROPA)

AM
Frequentiebereik: 530 KHz - 1710 KHz (USA)
522-1620 KHz (EUROPA) Kanaalstap: 10 KHz (USA)
9 KHz (EUROPA)

USB
Bruikbare audioformaten: MP3/WMA
USB-poorttype: 2.0
USB-opladen: 5V/1A
Pre-amp uitgang: voor en achter
Frequentierespons: 20 Hz - 20KHz
S/N-verhouding: 60dB
BT
BT-profiel ondersteunt: Headset, Handsfree en A2DP & AVRCP Frequentiebereik: 2,4 GHz

Bluetooth-werking

Laatst gekozen nummer opnieuw kiezen

Houd de knop ingedrukt om het laatst gekozen telefoonnummer opnieuw te kiezen.

Audio schakelen tussen autoradio en mobiele telefoon

Druk tijdens een gesprek op de VOL-knop om de audiobron van het audiosysteem van de auto terug te schakelen naar uw mobiele telefoon.

Audiostreaming (A2DP)

Het apparaat ondersteunt draadloze A2DP-audiostreaming (advanced audio distribution profile) van uw Bluetooth-mobiele apparaat rechtstreeks naar uw head-unit. U kunt uw muziek ook bedienen vanaf het voorpaneel van de head-unit met behulp van AVRCP (audio video remote control profile).

1. Nadat u streaming audio van een compatibel mobiel apparaat hebt gekoppeld, verbonden en ingeschakeld, drukt u op de SRC-knop om naar de BT-modus te gaan en wordt "BT AUDIO" weergegeven op het LCD-scherm.
2. Wanneer een mobiel apparaat is gekoppeld, is muziek die via dat apparaat wordt afgespeeld automatisch te horen via het audiosysteem van de auto.
3. Druk op de of knop om het volgende of vorige nummer op de mobiele telefoon af te spelen.
4. Druk op de knop om het afspelen van muziek te pauzeren of te hervatten.

Push-to-talk

Deze Push-To-Talk-functie biedt directe toegang tot de spraakassistentiefunctie van Android- en IOS-smartphones wanneer de gebruiker een Bluetooth-verbinding tot stand brengt tussen de smartphone van de gebruiker en deze ontvanger.
Maak eenvoudig rechtstreeks vanaf deze ontvanger verbinding via Bluetooth met de knop (VOL-knop).
Opmerking:
Voordat de gebruiker de Push-To-Talk kan gebruiken, moet de gebruiker de mobiele data op de smartphone inschakelen.
Om de navigatiefunctie te gebruiken, schakelt u over naar de BT-audiobron om spraakopdrachten via de luidsprekers van uw voertuig te horen.
