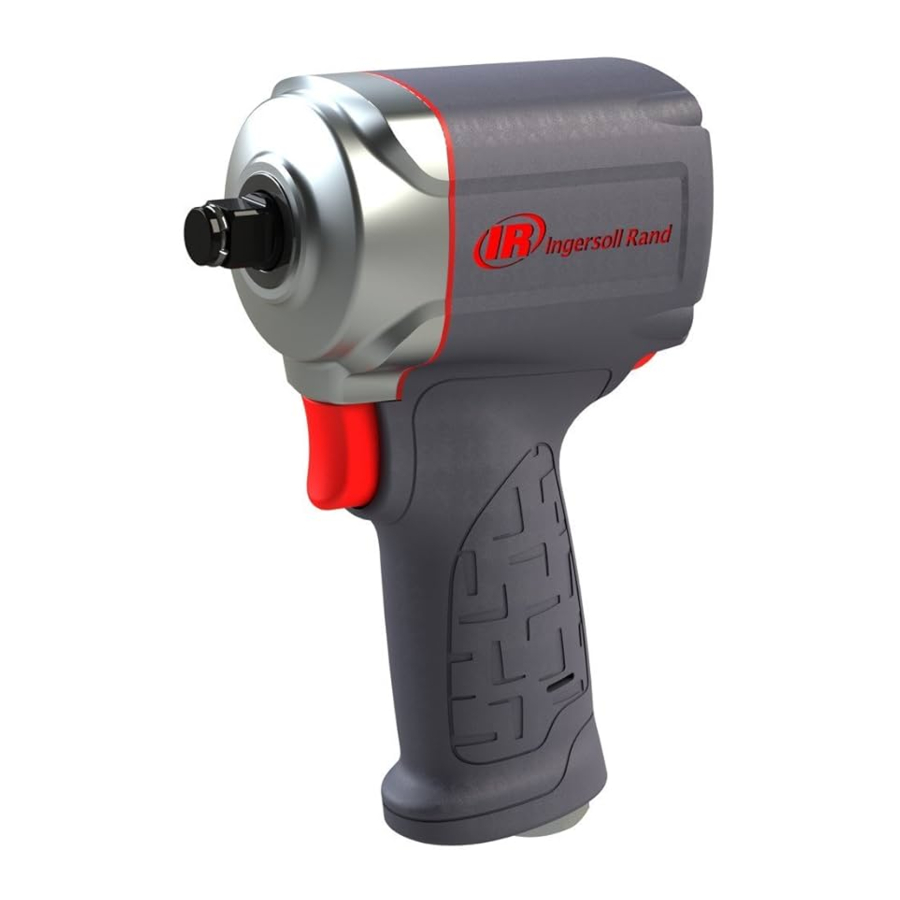

Ingersoll-Rand 35MAX, 15QMAX, 36QMAX handleiding
Beoogd gebruik
Deze pneumatische slagschroevendraaiers zijn ontworpen om schroefdraad bevestigingsmiddelen te verwijderen en te installeren.
Energiebeheersysteem
Voor modellen met een energiebeheersysteem, stelt het systeem de gebruiker in staat om het maximale uitgangsvermogen in de voorwaartse richting te verminderen. Het energiebeheersysteem heeft geen invloed op het uitgangsvermogen in de achterwaartse richting.
Om het vermogen aan te passen, draait u de Power Regulator naar de gewenste niveau-indicator.
De vermogensniveau-indicatoren zijn ter referentie en geven GEEN specifiek vermogen aan. De vermogensafgifte kan verder worden verminderd in voorwaartse of achterwaartse richting door de variabele gashendel te gebruiken.
Productspecificaties
| Modellen | Stijl | Aandrijving | Slagen per min. | Aanbevolen koppelbereik | |||
| Type | Maat | Vooruit ft-lb (Nm) | Achteruit ft-lb (Nm) | ||||
| 35MAX | Pistool | Vierkant | 1/2" | 1250 | 360 MAX (490 MAX) | 450 MAX (610 MAX) | |
| 15QMAX | Pistool | Vierkant | 3/8" | 1350 | 310 MAX (420 MAX) | 380 MAX (520 MAX) | |
| 36QMAX | Pistool | Vierkant | 1/2" | 1300 | 380 MAX (520 MAX) | 470 MAX (640 MAX) | |
| Modellen | Geluidsniveau bij stoten dB(A) (ISO15744) | Geluidsniveau bij vrije snelheid dB(A) (ISO15744) | Trilling (m/s²) (ISO28927) | ||||
| † Druk (Lp) | ‡ Vermogen (Lw) | † Druk (Lp) | ‡ Vermogen (Lw) | Niveau | *K | ||
| 35MAX | 95.9 | 106.9 | 102.1 | 113.1 | 6.4 | 1.0 | |
| 15QMAX | 89.7 | 100.7 | 83.7 | 94.7 | 5.5 | 0.9 | |
| 36QMAX | 91.3 | 102.3 | 87.6 | 98.6 | 8.1 | 1.2 | |
† KpA = 3dB meetonzekerheid
‡ KwA = 3dB meetonzekerheid
* K = Trillingsmeet onzekerheid
Geluids- en trillingswaarden zijn gemeten in overeenstemming met internationaal erkende testnormen. De blootstelling aan de gebruiker in een specifieke tooltoepassing kan afwijken van deze resultaten. Daarom moeten metingen ter plaatse worden gebruikt om het gevarenniveau in die specifieke toepassing te bepalen.
Installatie en smering

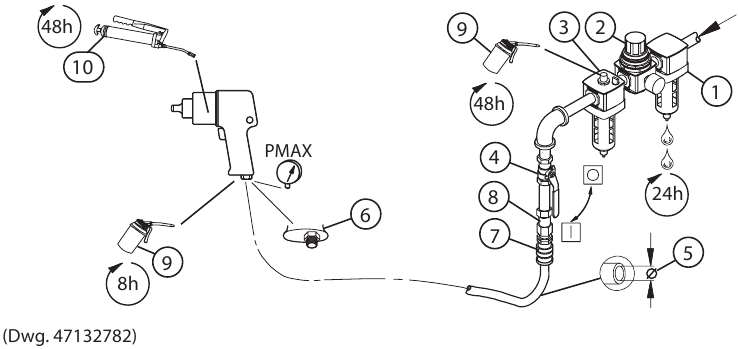

Bepaal de grootte van de luchttoevoerleiding om de maximale werkdruk (PMAX) van het gereedschap bij de inlaat van het gereedschap te waarborgen. Tap dagelijks condensaat af van de klep(pen) op het laagste punt(en) van de leidingen, het luchtfilter en de compressortank. Installeer een veiligheidsluchtzekering van de juiste grootte stroomopwaarts van de slang en gebruik een anti-zweepinrichting over elke slangkoppeling zonder interne afsluiting, om te voorkomen dat de slang gaat zwiepen als een slang defect raakt of de koppeling losraakt. Zie tekening 47132782 en de onderstaande tabel. De onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl en gedefinieerd als u=uren, d=dagen en m=maanden van daadwerkelijk gebruik.
Items geïdentificeerd als:
- Luchtfilter
- Regelaar
- Smeertoestel
- Noodafsluiter
- Slangdiameter
- Schroefdraadmaat
- Koppeling
- Veiligheidsluchtzekering
- Olie
- Vet
 |  |  |  |  |  | ||
| IR # - NPT | IR # - BS | inch (mm) | NPT | IR # | IR # | IR # | cm3 |
| C38341-810 | C383D1-810 | 3/8 (10) | 1/4 | MSCF33 | 10P | 105-1lb | 4 |
Onderdelen en onderhoud
Wanneer de levensduur van het gereedschap is verstreken, wordt aanbevolen het gereedschap te demonteren, te ontvetten en de onderdelen per materiaal te scheiden, zodat ze kunnen worden gerecycled.
De originele instructies zijn in het Engels. Andere talen zijn een vertaling van de originele instructies.
Reparatie en onderhoud van het gereedschap mogen alleen worden uitgevoerd door een erkend servicecentrum.
Richt alle communicatie aan het dichtstbijzijnde kantoor of de dichtstbijzijnde distributeur van Ingersoll Rand.
