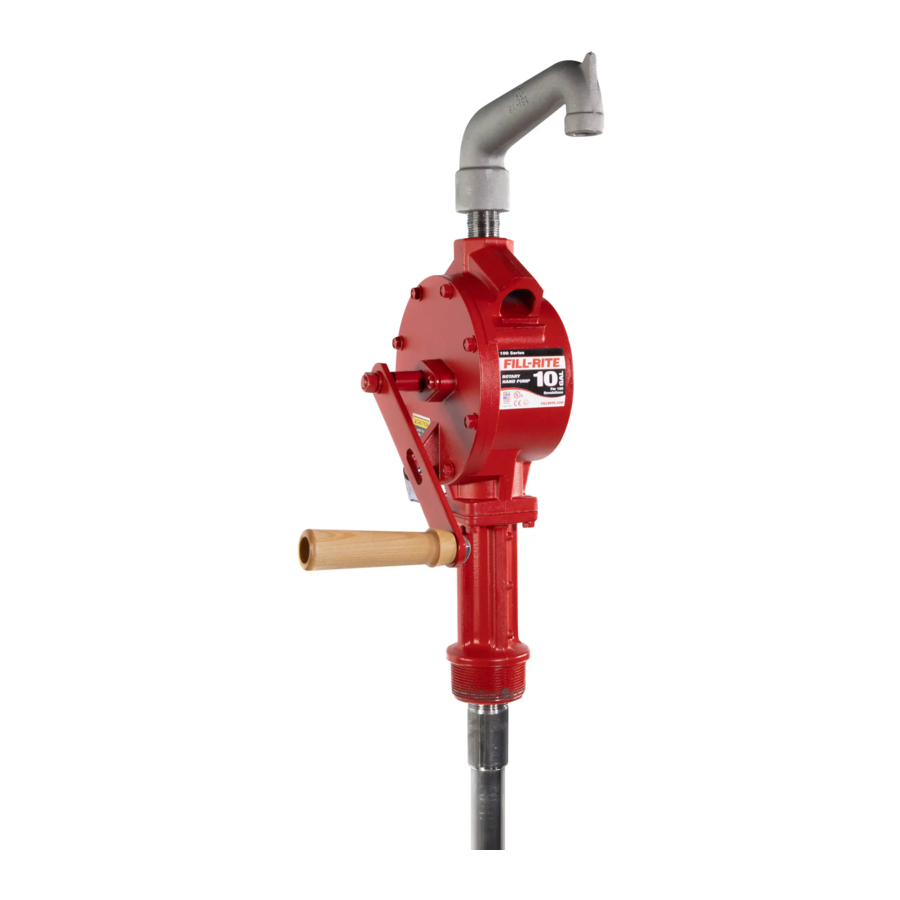

FILL-RITE 100 Series, FR110, FR112, FR113 Handleiding
INSTALLATIE
OPMERKING: Alle pijpschroefdraden moeten een afdichtmiddel hebben om lekken te voorkomen. Gebruik de afdichtingstape die bij de pomp is geleverd, of gebruik een benzine- en oliebestendig pijpafdichtmiddel.
- Schroef de aanzuigbuis in de inlaatflens van de pomp en draai deze vast.
- Verleng de aanzuigbuis in de tank- of vatopening tot binnen 7,5 cm van de bodem van de tank of het vat. Laat de aanzuigbuis niet op de bodem rusten.
- Schroef de inlaatflens van de pomp volledig en stevig in de onbeschadigde tank- of vatdop.
POMPEN MET SLANG EN SPUITMOND
- Schroef het ene uiteinde van de slang in de persopening van de pomp en de spuitmond aan het andere uiteinde van de slang.
POMPEN MET PERSMONDSTUKKEN
- Schroef de persmondstukmontage in de bovenkant van de pomp.
POMPEN MET METER, SLANG EN SPUITMOND
- Schroef de straathoek in de bovenkant van de pomp, de nippel in de straathoek en de meter op de nippel. Opmerking: Plaats de meter rechts van de handgreep, met het gezicht naar de bediener, zodat de bediener deze gemakkelijk kan aflezen. Schroef het ene uiteinde van de slang in de meteruitlaat en de spuitmond aan het andere uiteinde van de slang.
INSTALLATIE TELLER
- Verwijder de slinger van de as.
- Verwijder de twee schroeven direct boven de horizontale hartlijn van de pomp.
- Duw het aandrijftandwiel op de as met de platte kant in het tandwielgat op de langere platte kant van de as.
- Plaats de teller op de pomp en bevestig deze met twee schroeven en twee sluitringen.
- Bevestig de slinger opnieuw.
INSTRUCTIES VOOR HET OMKEREN VAN DE POMPSTROOM
- Verwijder de vacuümonderbreker (item 2) en installeer een pijpplug.
- Haal de terugslagklep (item 25) eruit.
- Draai de hendel achteruit voor een omgekeerde stroom, in de normale richting voor een normale stroom.
PROBLEEMOPLOSSING
ALS DE POMP NIET AANSLUIT
Controleer de aanzuigleiding op lekken of verstoppingen. Controleer de schoepen en sleuven op inkepingen, bramen of slijtage. Controleer de rotor op overmatige slijtage of schade.
LAGE POMPCAPACITEIT
Verwijder en reinig het filter. Controleer de aanzuigleiding op lekken. Controleer de rotor en de schoepen op overmatige slijtage en schade. Controleer of er een vuil filter aan de uitlaatzijde zit.
VLOEISTOFLEKKAGE POMP
Reinig de O-ringafdichting en het zittinggebied. Vervang de afdichting. Vervang de vacuümonderbreker. Draai de deksels en verbindingen vast. Controleer of er een vuil filter aan de uitlaatzijde zit.
ONDERDELENLIJST TELLERPOMP
| ITM. NR. | ART. NR. | BESCHRIJVING | AANT. | |
| 1 | 100F0890 | Teller achterkant | 1 | |
| 2 | 100F0900 | Kieswiel | 1 | |
| 3 | 100F1040 | #10L Sluitring | 1 | |
| 4 | 100F1050 | 3/16 Prong-Lock borgring | 1 | |
| 5 | 100F1060 | Schroef PHMS #8 x 3/8 (Type B) | 6 | |
| 6 | 100F0880 | Tellerdeksel | 1 | |
| 7 | 100F0910 | Kiezer - 20 Gallon | 1 | |
| 100F0915 | Kiezer - Liter | Opt. | ||
| 8 | 100F1010 | Reset-stoppin | 1 | |
| 9 | 100F1020 | Reset-stopveer | 1 | |
| 10 | 704F3811 | 1/4 Sluitring | 2 | |
| 11 | 100F0921 | Resetknop | 1 | |
| 12 | 100F0960 | Totalisatormontage - U.S. Gallon | 1 | |
| 100F0961 | Totalisatormontage - Liter | Opt. | ||
| 13 | 100F0950 | As van het clusterwiel | 2 | |
| 14 | 800F3830 | #2S Sluitring | 9 | |
| 15 | 100F0940 | Clusterwiel (12T/33T) - U.S. Gallon | 4 | |
| 16 | 100F0970 | Aandrijftandwiel - Totalisator | 1 | |
| 17 | 100F0990 | Worm (5T) - U.S. Gallon | 1 | |
| 100F1001 | Worm (2T) - Liter | Opt. | ||
| 18 | 100F0980 | Totalisatoras | 1 | |
| 19 | 100F0930 | Aandrijftandwiel (41T) | 1 | |
| 100F0935 | Aandrijftandwiel (40T) - Liter | Opt. | ||
| 20 | 100F1070 | 1/4-20 x 1 HHMS | 2 | |
| 21 | 100F0945 | Clusterwiel (12T/34T) - Liter | Opt. | |
| 22 | 1200F6565 | Sluitring, messing | 1 | |

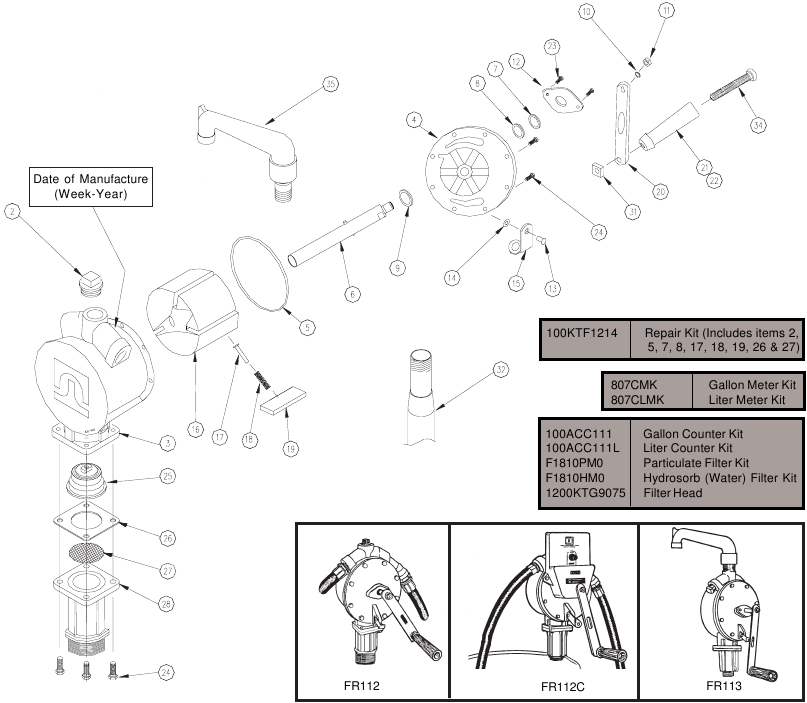

ONDERDELENLIJST 100-SERIE POMP
| ITM. NR. | ONDERDEELNR. | BESCHRIJVING | AANT. |
| 1 | H058G9054 | 8' slang - UL-vermeld | 1 |
| 2 | 5200F1869 | Vacuümonderbreker | 1 |
| 3 | 100F0640 | Pomphuis | 1 |
| 4 | 100F0660 | Deksel | 1 |
| 5 | 100F0801 | O-ring (-159) | 1 |
| 6 | 100F0701 | As | 1 |
| 7 | 100F0820 | Afdichtring | 1 |
| 8 | 100F2062 | O-ring (-114) | 1 |
| 9 | 30F4660 | Ring | 1 |
| 10 | 704F3720 | 3/8 borgring | 1 |
| 11 | 704F3710 | 3/8-16 zeskantmoer | 1 |
| 12 | 5200F1360 | Lagerplaat | 1 |
| 13 | 5200F1410 | 1/4 x 5/8 klinknagel | 1 |
| 14 | 5200F1440 | 1/4 veerring | 1 |
| 15 | 100F1180 | Vergrendelingsschakel | 1 |
| 16 | 100F0680 | Rotor | 1 |
| 17 | 100F1170 | Spie | 3 |
| 18 | 100F0720 | Lamellenveer | 3 |
| 19 | 100F0710 | Lamellen | 3 |
| 20 | 30F4540 | Kruk | 1 |
| 21 | 100F1085 | Houten handgreep | 1 |
| 22 | 100F1086 | Handgreep-assy (inclusief items 21, 31, 34) | 1 |
| 23 | VP1400F8822 | #10-24 x 1/2 TORX PH | 2 |
| 24 | 100G8800 | 1/4-20 x 3/4 HWHTRS | 12 |
| 25 | 100F0741 | Terugslagklep-samenstel | 1 |
| 26 | 100F0790 | Inlaatpakking | 1 |
| 27 | 100F0760 | Zeef | 1 |
| 28 | 100G9283 | Inlaatflens | 1 |
| 29 | 5200F1790 | Mondstuk | 1 |
| 31 | 30F5760 | 5/16-18 vierkante moer | 1 |
| 32 | 5200F1839 | Aanzuigbuis | 1 |
| 34 | 100F1090 | 5/16-18 x 4 RHMS | 1 |
| 35 | 5200F1619 | Afvoertuit-samenstel | Opt. |
**Voor meer informatie gaat u naar www.fillrite.com
VEILIGHEIDSINSTRUCTIES
Om een veilige en efficiënte werking te garanderen, is het essentieel om elk van deze waarschuwingen en voorzorgsmaatregelen te lezen en op te volgen.
- Oneigenlijk gebruik of installatie van dit product kan ernstig lichamelijk letsel of de dood tot gevolg hebben.
- Rook NIET in de buurt van de pomp en gebruik de pomp NIET in de buurt van open vuur bij het verpompen van ontvlambare vloeistoffen. Brand kan het gevolg zijn.
- Een Fill-Rite-filter moet worden gebruikt op de pompuitlaat om ervoor te zorgen dat er geen vreemd materiaal naar de brandstoftank wordt overgebracht.
- Gebruik benzine- en oliebestendige schroefdraadafdichtmiddel of afdichtingstape op alle schroefdraadverbindingen om lekkage te voorkomen.
- De opslagtank of het vat moet worden verankerd om kantelen te voorkomen in zowel de volle als de lege toestand.
- Om de opbouw van statische elektriciteit te minimaliseren, houdt u het mondstuk in contact met de container die wordt gevuld.
Dit product mag niet worden gebruikt voor vloeistoftransport naar vliegtuigen. Dit product is niet geschikt voor gebruik met vloeistoffen voor menselijke consumptie of vloeistoffen die water bevatten.
Vloeistofcompatibiliteit
Neem bij twijfel over de compatibiliteit van een specifieke vloeistof contact op met de leverancier van de vloeistof om te controleren op eventuele nadelige reacties op de bevochtigde materialen.
De 100 is compatibel met de volgende vloeistoffen:
- Benzine, Diesel, Heptaan, Kerosine, Stoddard Solvent, Lichte Oliën, Terpentine
Gebruik de 100 NIET met de volgende vloeistoffen:
- Water, Zwavelzuur, Nafta, Methanol, Methyl Ethyl Keton (MEK), Aceton, Ammoniak, Benzeen, Bleekmiddel, Chloor
VEILIGHEIDSGOEDKEURING
