Retro-Bit SUPER RETRO TRIO+ Handleiding

Console-onderdelen & functies

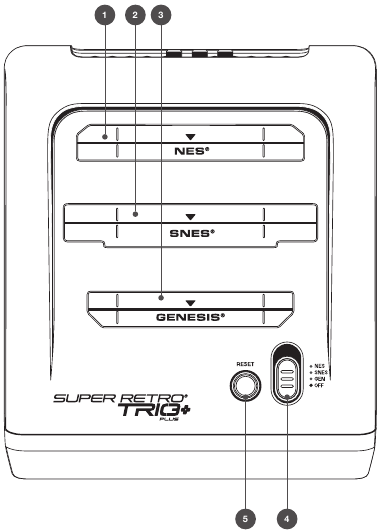

BOVENKANT

1. 8-bits gamecartridgeslot voor NES-cartridge
2. 16-bits gamecartridgeslot VOOR SFC/SNES-cartridges
3. GENESIS-gamecartridgeslot voor MD/Genesis-cartridges
4. Stroomschakelaarindicatoren
   1. 8-bits indicator—Licht groen op bij het spelen van NES-gamecartridges
   2. 16-bits indicator—Licht rood op bij het spelen van SNES-gamecartridges
   3. Genesis-indicator—Licht blauw op bij het spelen van GENESIS-gamecartridges
   4. Stroomschakelaar
5. Resetknop

ACHTERKANT

6. HDMI-poort
7. AV-poort (V L R)
8. DC-poort

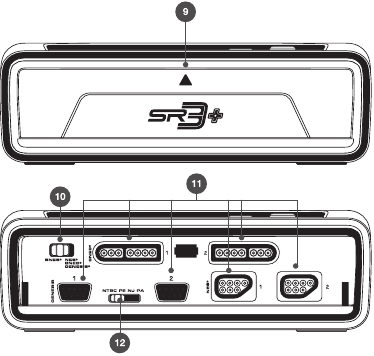

VOORKANT

9. Controllerpoortdeur
10. SNES- & NES/SNES/Genesis-controllerschakelaar
11. Controllerslots – Sluit originele of controllers van derden aan
    • SNES-poort
    • NES-poort
    • GENESIS-poort
12. Genesis-regioschakelaar
    • NTSC
    • PE
    • NJ
    • PA

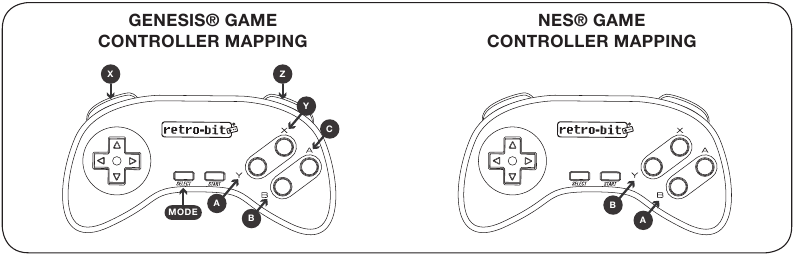

CONTROLLER

13. L- & R-knoppen.
14. D-Pad
15. Selecteren
16. Starten
17. Bedieningsknoppen (A,B,X,Y)


Uw apparaat aansluiten

De AV/HDMI-kabel aansluiten

1. De AV/HDMI-kabel aansluiten op de Super Retro Trio Plus Console AV/HDMI-poort aan de achterkant van de console:
   1. HDMI in HMDI-aansluiting
   2. Rood & wit in de (L R)-aansluitingen
   3. Geel in de (V)-aansluiting
2. Steek het andere uiteinde in de signaalinvoerpoorten op de tv, waarbij u ook de aangegeven kleuren overeen laat komen.

De AC-adapter aansluiten

1. Steek het DC-uiteinde van de meegeleverde voedingsadapter in de DC-aansluiting aan de achterkant van de Super Retro Trio Plus Console
2. Steek het andere uiteinde van de voedingsadapter in het stopcontact

Voorzorgsmaatregelen bij het gebruik van de Super Retro Trio Plus-adapter

• Gebruik ALLEEN de meegeleverde Super Retro Trio Plus AC-adapter.
• Het gebruik van een andere AC-adapter kan uw Super Retro Trio Plus Console beschadigen
• Koppel de AC-adapter los van het stopcontact wanneer u deze niet gebruikt.
• Laat het systeem of onderdelen ervan niet in direct zonlicht, in vochtige ruimtes of in de buurt van een verwarming liggen.
• Haal de console of onderdelen ervan niet uit elkaar. Als u dit doet, vervalt de garantie van 60 dagen die door Retro-Bit wordt geboden.

Het tv-kanaal instellen

1. Zorg ervoor dat de HDMI- of Audio/Video-kabel correct is aangesloten.
2. Selecteer de Audio/Video-ingang op uw tv, monitor, videorecorder of dvd-speler die overeenkomt met de ingangsaansluiting waarop uw console is aangesloten (bijv. "Video 1").

Uw apparaat bedienen

1. Zorg ervoor dat de stroom "Uit" staat
2. Sluit uw Super Retro Trio-controllers aan op de respectievelijke controllerslots aan de voorkant van de console (zie het volgende gedeelte voor meer informatie over het gebruik van controllers).
3. Plaats de gamecartridge met het label naar voren in het cartridgeslot. Druk deze volledig in de sleuf totdat deze goed vastzit.
4. Om de stroom in te schakelen, schuift u de aan/uit-schakelaar om de bijbehorende gamecartridge te selecteren.
   • 8-bits indicator—Licht groen op bij het spelen van NES-gamecartridges
   • 16-bits indicator—Licht rood op bij het spelen van SNES-gamecartridges
   • Genesis-indicator—Licht blauw op bij het spelen van GENESIS-gamecartridges
5. Om tijdens het spelen terug te keren naar het startscherm van de game, drukt u op de "Reset"-knop (Reset) op de console links van de aan/uit-schakelaar
   Opmerking: Probeer nooit een cartridge uit de console te verwijderen terwijl de stroom is ingeschakeld.

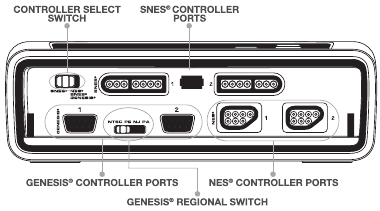

Uw controllers aansluiten op uw Super Retro Trio Plus Console Super Retro Trio Plus Console Controllerpoorten:
U kunt uw Super Retro Trio Plus-controllers gebruiken om games voor alle drie de consoles te spelen. Steek de controller gewoon in de SNES-controllerpoort en zet de Controller Select Switch (Controllerschakelaar) in de SNES-stand. Volg dezelfde aanwijzingen als u een originele of andere Genesis-controller van derden wilt gebruiken, of als u de meegeleverde Super Retro Trio Plus-controllers met uw NES-gamecartridges wilt gebruiken.
Als u een originele of andere NES- of SNES-controller van derden wilt gebruiken, steekt u deze in de juiste controllerpoort en zet u de Controller Selector Switch (Controllerschakelaar) in de stand. U kunt de SR3-controllers niet gebruiken terwijl de Controller Selector Switch (Controllerschakelaar) in de stand staat.

GENESIS Regionale schakelaar
Met de Genesis Regional Switch (Genesis regionale schakelaar) kunt u een van de vier verschillende regio's hieronder selecteren. Controleer uw gamecartridge voor de juiste regio en schuif de schakelaar naar de bijbehorende regiostand.
NTSC - USA NTSC
PE - EUROPE PAL
NJ – JAPAN NTSC
PA – AZIË PAL

Probleemoplossing

Geen beeld op het scherm

• Zijn de contacten op de gamecartridge vuil of beschadigd?
• Is de console ingeschakeld?
• Is de AC-adapter correct aangesloten?
• Is de tv ingeschakeld?
• Is er stroom op het stopcontact?
• Is de cartridge correct geplaatst?
• Is de audio-/videokabel of HDMI-kabel correct aangesloten?
• Staat de regiokeuzeschakelaar op de juiste instelling voor uw gamecartridge?
• Als u verbinding maakt via de videorecorder/dvd-speler, is de videorecorder/dvd-speler dan ingeschakeld?
• Als u verbinding maakt via de videorecorder/dvd, staat de videorecorder/dvd dan ingesteld om lijninvoer te ontvangen?

Scherm flikkert of geen kleur

• Zijn de contacten op de gamecartridge vuil of beschadigd?
• Is de audio-/videokabel of HDMI-kabel correct aangesloten met overeenkomstige kleuren?
• Zijn de kabels aangesloten totdat ze vast zitten?
• Zijn de fijnafstemmingsaanpassingen van het tv-kanaal correct ingesteld?
• Is de cartridge correct geplaatst?
• Schakel de console uit, wacht een minuut en schakel de console vervolgens weer in.
• Staat de regiokeuzeschakelaar op de juiste instelling voor uw gamecartridge?

Geen geluid in de game

• Zijn de contacten op de gamecartridge vuil of beschadigd?
• Is het tv-volume te laag of gedempt?
• Zijn de aansluitkabels losgeraakt of losgekoppeld?
• Heeft u de verbinding tussen de tv en eventuele luidsprekers die op de tv zijn aangesloten gecontroleerd?
• Staat de regiokeuzeschakelaar op de juiste instelling voor uw gamecartridge?

Beeld op het tv-scherm is niet stabiel

• Zijn de contacten op de gamecartridge vuil of beschadigd?
• Pas de verticale en horizontale houdbediening op uw tv aan.
• Controleer of er schade is aan de aangesloten kabels.

Er verschijnen randen op de tv tijdens een game

• Zijn de contacten op de gamecartridge vuil of beschadigd?
• Pas de handmatige fijnafstemming op de tv aan.
• Verschijnen er randen op de tv tijdens een uitzending? Zo ja, dan is er mogelijk een probleem met uw tv.
• Is de antennekabel correct aangesloten?
• Schakel de console uit, wacht een minuut en schakel de console vervolgens weer in.
• Staat de regiokeuzeschakelaar op de juiste instelling voor uw gamecartridge?

Veiligheidsinstructies

Stationaire beelden in videospelletjes kunnen "inbranden" in sommige televisieschermen en kunnen permanente schade aan het beeld of markering van fosfor van de CRT veroorzaken. Vermijd herhaald of langdurig gebruik van videospelletjes op projectietelevisies met groot scherm. Raadpleeg de handleiding van uw tv-fabrikant voordat u games speelt.

Voordat u videospelletjes speelt, dient u het volgende in acht te nemen en toe te passen:

• Neem af en toe een pauze van 15 minuten, minstens één keer per uur, wanneer u langere tijd speelt.
• Speel niet als u slaperig of vermoeid bent.
• Speel in een goed verlichte kamer
• Zit of sta op een relatief grote afstand van de tv wanneer u videospelletjes speelt.

Veiligheid
Lees dit zorgvuldig door voordat u uw Super Retro Trio Plus-console bedient
Dit product is ontworpen met de grootste zorg voor veiligheid. Echter, elk elektrisch apparaat kan, indien onjuist gebruikt, brand, elektrische schokken of persoonlijk letsel veroorzaken. Om een ongevalvrije werking te garanderen, dient u de volgende richtlijnen te volgen:

• Neem alle waarschuwingen, voorzorgsmaatregelen en instructies in acht.
• Stop het gebruik en trek onmiddellijk de stekker van het stopcontact als het apparaat op een abnormale manier functioneert of ongebruikelijke geluiden of geuren produceert.
• Als de Super Retro Trio Plus-console niet goed werkt na het oplossen van problemen, neem dan contact op met de klantenservice via service@retro-bit.com
• Verwijder de buitenkant van de console niet en demonteer de console niet.
• Gebruik de console niet in de buurt van water.
• Houd de console en alle aansluitkabels buiten het bereik van kinderen.
• Raak de stekker van het netsnoer niet aan met natte handen.
• Raak de console of aangesloten accessoires niet aan tijdens onweer.
•
  Raak de console of AC-adapter niet gedurende langere tijd aan terwijl de console is ingeschakeld, aangezien langdurig contact brandwonden bij lage temperatuur kan veroorzaken.
• Plaats de console en aangesloten accessoires niet op de vloer of op een plaats waar ze ervoor kunnen zorgen dat voorbijgangers struikelen of vallen.
• Raak de gamecartridge(s) in geen enkele cartridgesleuf aan of trek deze eruit tijdens het spelen, omdat dit een elektrische schok en/of vonk kan veroorzaken.

Gezondheid

• Stop met spelen en raadpleeg een arts als u een van de volgende symptomen ervaart:
  • Verlies van bewustzijn
  • Duizeligheid, misselijkheid of een gevoel dat lijkt op reisziekte
  • Veranderd zicht
  • Desoriëntatie of verwarring
  • Spiertrekkingen in het gezicht à Trillen van armen of benen
  • Vermoeide, oncomfortabele of pijnlijke handen of armen
  • Vermoeide, droge of pijnlijke ogen
  • Ongebruikelijke lichamelijke gewaarwordingen
• Speel tijdens het bedienen van het apparaat in een goed verlichte ruimte en houd een veilige afstand tot het tv-scherm.
• Vermijd langdurig gebruik van de console. Neem elke speeluur ongeveer 15 minuten pauze.
• Gebruik de console niet als u moe bent of weinig hebt geslapen.
• Langdurig luisteren naar geluid met een hoog volume kan de oren nadelig beïnvloeden. Wees vooral voorzichtig bij het gebruik van een hoofdtelefoon. Pas het volume zo aan dat omgevingsgeluiden hoorbaar zijn.
• Laat kinderen jonger dan 5 jaar de Super Retro Trio Plus Console niet zonder toezicht bedienen.

Voor vragen, opmerkingen of technische ondersteuning kunt u ons een e-mail sturen naar service@retro-bit.com

Doe mee met het gesprek!
@retrobitgaming

Bezoek onze website op retro-bit.com voor meer informatie en om op de hoogte te blijven van alles
