GoPro LCD Touch BacPac Handleiding

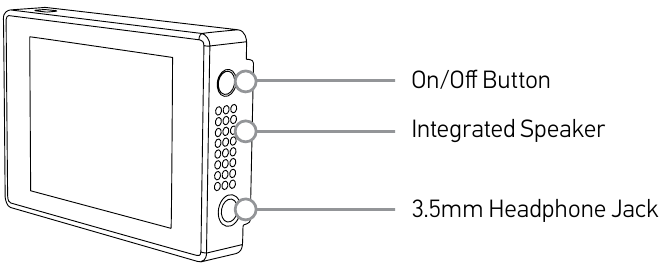

De basis

Aan de slag

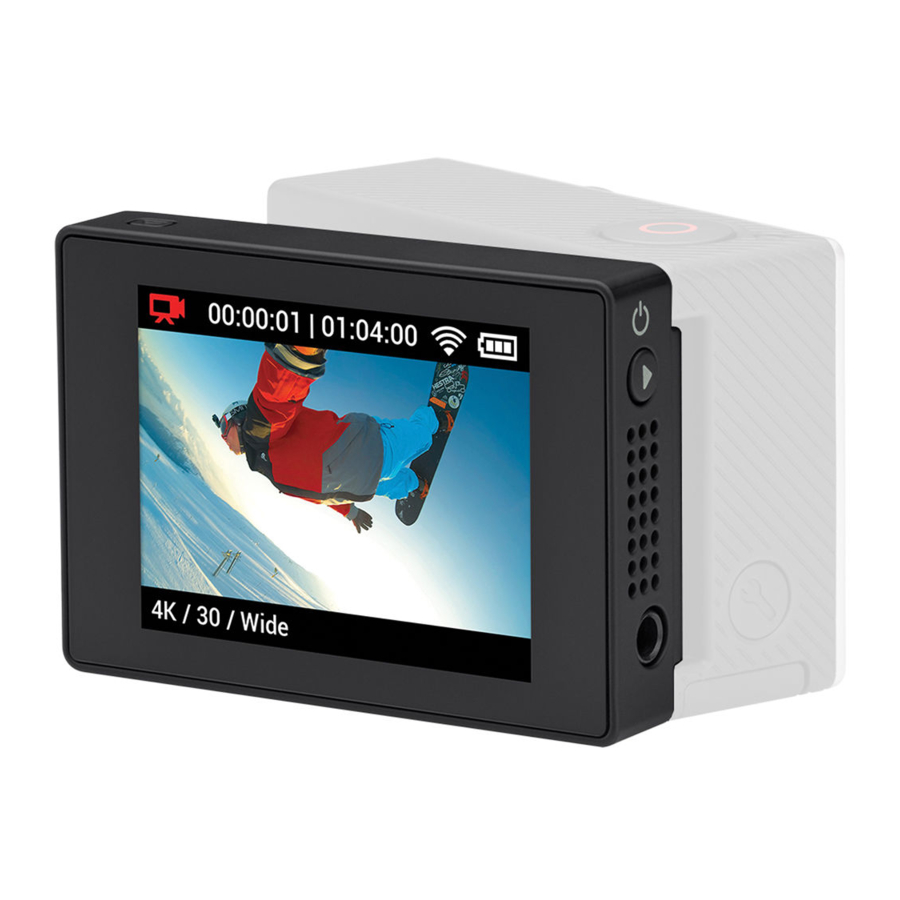

De LCD Touch BacPac zorgt voor eenvoudige visuele controle van je GoPro* en de instellingen. Je kunt je GoPro bedienen via het BacPac-scherm, met de Power/Mode-knop [ ] en de Shutter/Select-knop [ ] op je GoPro-camera, of met een combinatie van beide methoden. Als de aanraakfunctionaliteit niet beschikbaar is, gebruik je de cameraknoppen. Raadpleeg de gebruikershandleiding voor je GoPro voor informatie over het gebruik van de cameraknoppen.

*Compatibel met alle HERO4-, HERO3+- en HERO3-camera's.

De unit aan je GoPro bevestigen

1. Schuif het haakvormige uiteinde van de BacPac in de groef aan de rechterkant van de camerabody.

2. Steek de BacPac-connector in de HERO-poort aan de achterkant van de camera.


De unit van je GoPro verwijderen

1. Trek aan de linkerkant van de BacPac die met de pijl is gemarkeerd om deze los te koppelen van de HERO-poort.

2. Schuif het haakvormige uiteinde van de BacPac uit de cameragroef.


De unit in- en uitschakelen

Het LCD Touch BacPac-scherm wordt automatisch in- en uitgeschakeld wanneer de camera wordt in- en uitgeschakeld.

De BacPac handmatig inschakelen:
Druk op de On/Off-knop [ ].

De BacPac handmatig uitschakelen:
Houd de On/Off-knop [ ] twee seconden ingedrukt.

PRO TIP: Schakel de BacPac uit wanneer je deze niet gebruikt om batterijvermogen te besparen.

Navigatie

HERO4-CAMERA'S

Naar links swipen
Cameramodi weergeven.

Omhoog swipen vanaf de onderrand
Het instellingenmenu voor de huidige modus openen.

Omhoog/omlaag swipen
Door instellingenlijsten navigeren.

Tikken
Een item selecteren, een instelling in-/uitschakelen.

Naar links/rechts swipen
Galerijafbeeldingen weergeven (modus Playback (Afspelen)).

Dubbel tikken
Het gezichtsveld (FOV) in de voorbeeldmodus wijzigen.

Twee seconden ingedrukt houden
Het aanraakscherm vergrendelen. (De vergrendelingsinstelling moet ingeschakeld zijn).

Omlaag schuiven en vasthouden
Het aanraakscherm ontgrendelen. (De vergrendelingsinstelling moet ingeschakeld zijn).

HERO3+- EN HERO3-CAMERA'S

Tikken
Een item selecteren, een instelling in-/uitschakelen.

Cameramodi wijzigen

Je kunt de LCD Touch BacPac gebruiken om cameramodi en -instellingen op je GoPro te wijzigen.

CAMERAMODI WIJZIGEN OP HERO4:
Swipe naar links om alle modi weer te geven en tik vervolgens op de gewenste modus.

CAMERAMODI WIJZIGEN OP HERO3+ EN HERO3:
Tik op het cameramoduspictogram in de linkerbovenhoek en tik vervolgens op de gewenste cameramodus.

Video's en foto's afspelen

Video- en fotobestanden die op je geheugenkaart zijn opgeslagen, worden als miniaturen op het BacPac-scherm weergegeven.

VIDEO'S EN FOTO'S AFSPELEN OP HERO4:

1. Swipe naar links en tik vervolgens op Playback (Afspelen).
2. Swipe om door de miniaturen te scrollen.
   Opmerking: Voor fotoseries (Burst, Time Lapse, Night Lapse en Continue foto's) geeft de miniatuur de eerste foto in de serie weer.
3. Tik op een video of foto om deze in de schermvullende weergave te openen.
4. Tik voor video op [ ].
5. Om terug te keren naar het miniaturenscherm tik je op [ ].
6. Om af te sluiten tik je op [ ].

VIDEO'S EN FOTO'S AFSPELEN OP HERO3+ EN HERO3:

1. Tik op het cameramoduspictogram in de linkerbovenhoek en tik vervolgens op Playback (Afspelen).
2. Tik op een miniatuur om de video of foto in de schermvullende weergave te openen.
3. Tik op de pictogrammen om te navigeren.
   Opmerking: Voor fotoseries (Burst, Time Lapse, Night Lapse en Continue foto's) geeft de miniatuur de eerste foto in de serie weer.
4. Tik voor video op [ ].
5. Om terug te keren naar het miniaturenscherm tik je op [ ].
6. Om af te sluiten tik je op [ ].

Camera-instellingen wijzigen

Pas de video- en foto-opnameopties van je camera aan met het instellingenmenu.

DE INSTELLINGEN WIJZIGEN OP HERO4:

1. Swipe naar links om alle modi weer te geven en tik vervolgens op de gewenste modus.
2. Swipe vanaf de onderkant van het scherm omhoog om het instellingenmenu voor die modus te openen.
3. Swipe omhoog of omlaag om door de instellingen voor die modus te scrollen.
4. Tik en swipe, indien nodig, om een nieuwe optie voor de instelling te selecteren.
5. Om het instellingenmenu te verlaten, swipe je vanaf de bovenkant van het scherm omlaag, tik je op Exit (Afsluiten) of druk je op de knop Settings/Tag [ ].

PRO TIP: In het instellingenmenu voor de Setup-modus kun je het scherm vergrendelen om te voorkomen dat je per ongeluk op een optie tikt. Raadpleeg de gebruikershandleiding van je HERO4 voor meer informatie.

DE INSTELLINGEN WIJZIGEN OP HERO3+ OF HERO3:

1. Tik op het cameramoduspictogram in de linkerbovenhoek en selecteer vervolgens [ ] om het menu Settings (Instellingen) te openen.
2. Tik op een optie om deze te selecteren.
3. Om door vorige en volgende opties te navigeren, tik je op [ ] en [ ].
4. Om door elk submenu te navigeren, tik je op [ ] en [ ].
5. Tik op een item om het te selecteren.
6. Om af te sluiten tik je op [ ].

Achterdeuren van de behuizing verwisselen

Voor het bevestigen van de LCD Touch BacPac aan je GoPro moet je bij gebruik met de behuizing een diepere achterdeur gebruiken. Er worden drie verschillende achterdeuren meegeleverd bij de LCD Touch BacPac:

• Touch BacPac-achterdeur: hiermee kun je de touchscreenfunctionaliteit van je LCD Touch BacPac gebruiken en biedt het waterdichte bescherming tot 3 m.
• Standaard BacPac-achterdeur: maakt je camera waterdicht tot 40 m. Gebruik deze bij het fotograferen onder water of in natte, vochtige of vuile omstandigheden.
• Skeleton BacPac-achterdeur: niet waterdicht. Gebruik deze alleen in droge, stofvrije omgevingen. Maakt verbeterde audio-opname mogelijk.

De LCD Touch BacPac wordt ook geleverd met een rechte armverlenging, die een volledig bewegingsbereik biedt wanneer een diepere achterdeur aan de behuizing is bevestigd.

DE ACHTERDEUR VERWISSELEN

1. Open de achterdeur van de behuizing zodat deze naar beneden hangt.

2. Trek de achterdeur voorzichtig naar beneden totdat deze losklikt van het scharnier.

3. Lijn de vervangende achterdeur uit met de scharnieropening.

4. Duw de achterdeur omhoog totdat deze op zijn plaats klikt.


Pictogrammen op de unit

Hieronder staan enkele pictogrammen die op de LCD Touch BacPac verschijnen. Raadpleeg de gebruikershandleiding van je camera voor meer informatie over deze functies.

Belangrijke veiligheids- en gebruiksinformatie

Het niet opvolgen van deze veiligheidsinstructies kan leiden tot brand, elektrische schokken of ander letsel of schade aan de LCD Touch BacPac of andere eigendommen.

GEBRUIK
De LCD Touch BacPac bevat gevoelige onderdelen. Laat de LCD Touch BacPac niet vallen, demonteer, open, plet, buig, vervorm, doorboor, versnipper, plaats in de magnetron, verbrand of beschilder de LCD Touch BacPac niet. Steek geen vreemde voorwerpen in de poortopening op de LCD Touch BacPac. Gebruik de LCD Touch BacPac niet als deze beschadigd is, bijvoorbeeld als deze is gebarsten, doorboord of beschadigd door water. Het scherm van de LCD Touch BacPac is gemaakt van glas. Glas kan breken als het valt of een aanzienlijke impact krijgt, of als het wordt geplet, gebogen of vervormd. Als het glas afbrokkelt of barst, raak het gebroken glas dan niet aan en probeer het niet te verwijderen. Glas dat is gebarsten als gevolg van verkeerd gebruik of misbruik valt niet onder de garantie.

HET LCD-SCHERM SCHOONHOUDEN
Reinig het LCD-scherm onmiddellijk als het in contact komt met een verontreiniging die vlekken kan veroorzaken, zoals inkt, verf, make-up, vuil, voedsel, olie of lotion. Gebruik een zachte, licht vochtige, pluisvrije doek om het LCD-scherm schoon te maken. Zorg ervoor dat er geen vocht in de poortopeningen komt. Gebruik geen glasreinigers, huishoudelijke reinigers, spuitbussen, oplosmiddelen, alcohol, ammoniak of schuurmiddelen om de LCD Touch BacPac te reinigen.

VERMIJD WATER EN NATTE PLAATSEN
Gebruik de LCD Touch BacPac niet in de regen of in de buurt van wastafels of andere natte plaatsen zonder deze te beschermen. Mors geen voedsel of vloeistof op de LCD Touch BacPac. Als de LCD Touch BacPac nat wordt, schakel je de camera uit en koppel je het scherm los voordat je het schoonmaakt. Laat het scherm volledig drogen voordat je het opnieuw gebruikt. Droog de LCD Touch BacPac niet met een externe warmtebron, zoals een magnetron of föhn. Schade aan de LCD Touch BacPac die wordt veroorzaakt door contact met vloeistof, valt niet onder de garantie.

HOOGTE- EN TEMPERATUURVERANDERINGEN
Toename of afname van hoogte en temperatuur kan ervoor zorgen dat de Touch
Backdoor iets uitpuilt wanneer de behuizing is afgesloten (met of zonder de camera erin). Laat de deur indien mogelijk open staan tot je klaar bent om hem te gebruiken.

CONNECTOREN EN POORTEN GEBRUIKEN
Forceer nooit een connector in een poort; controleer de poort op obstructies. Als de connector en de poort niet gemakkelijk in elkaar passen, is er mogelijk een verkeerde aansluiting. Zorg ervoor dat de connector overeenkomt met de poort en dat de aansluitingen op één lijn liggen.

TEMPERATUUR
Lage of hoge temperaturen kunnen de levensduur van de batterij tijdelijk verkorten of ervoor zorgen dat de LCD Touch BacPac tijdelijk niet meer goed werkt. Vermijd drastische veranderingen in temperatuur of vochtigheid bij het gebruik van de LCD Touch BacPac, omdat er condensatie kan ontstaan op of in de LCD Touch BacPac. Bij het gebruik van de LCD Touch BacPac of het opladen van de batterij kan het apparaat warm worden. De buitenkant van de LCD Touch BacPac functioneert als een koeloppervlak dat warmte van de binnenkant van de unit naar de koelere lucht buiten overdraagt.
