OPT7 AURA UNDERBODY handleiding

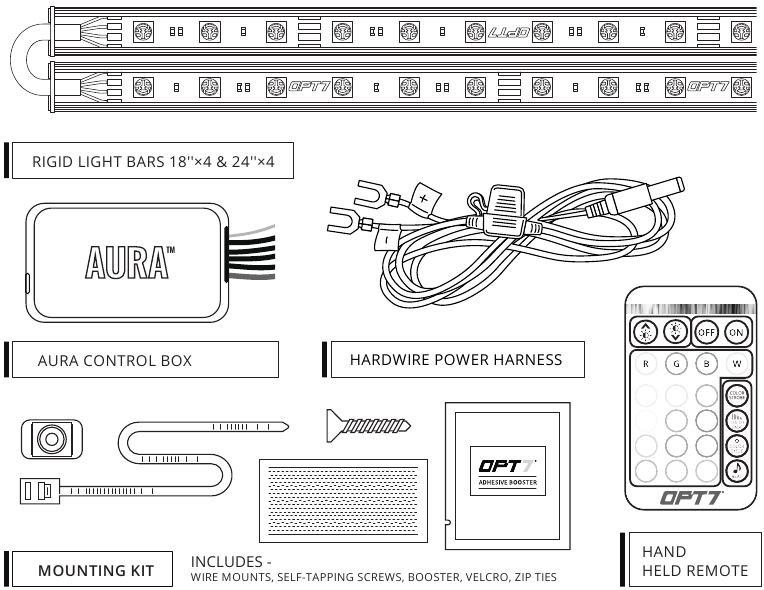

BELANGRIJKSTE ONDERDELEN
INSTALLATIE
STAP 1
Beslis waar u de controlebox wilt plaatsen en zorg ervoor dat de bedrading voldoende lengte heeft om de lichtbalken op de gewenste locatie te installeren.
De controlebox moet in de auto worden geïnstalleerd, omdat deze niet waterdicht is. Vermijd installatiegebieden van de motorruimte + verwarmde oppervlakken.

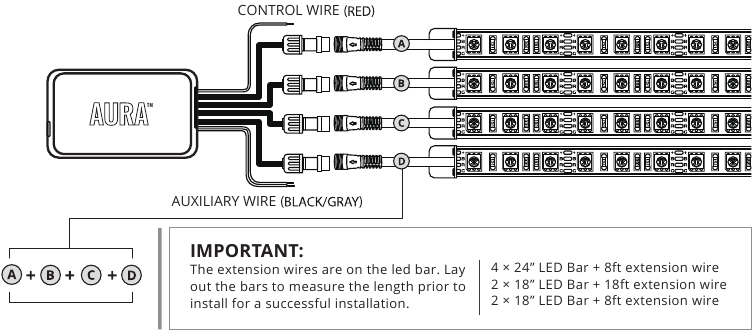

Zoals hieronder weergegeven, sluit u alle LED-balken aan op de controlebox met de meegeleverde verlengkabels.

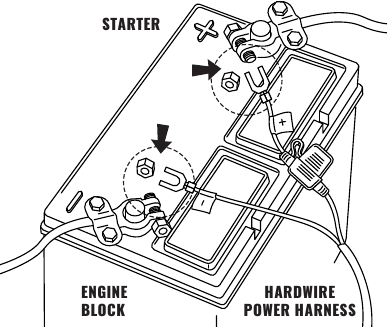

HOE DE STROOMKABEL AAN UW VOERTUIG TE KOPPELEN
- Sluit de rode draad (+) van de stroomkabel aan op de pluspool van de voertuigaccu.
- Sluit de zwarte draad (-) van de stroomkabel aan op de minpool van de voertuigaccu of een ongeschilderd gebied op het frame van uw voertuig.
![STROOMKABEL OP VOERTUIG AANSLUITEN - Stap 1]( "OPT7 - AURA UNDERBODY - STROOMKABEL OP VOERTUIG AANSLUITEN - Stap 1")
- Aansluiten op meer dan 10 AMP zal de kit overbelasten en vroegtijdig defect veroorzaken, zorg ervoor dat het 10 AMPs of minder is!!
- Zorg ervoor dat de LED-balken of -strips/controlebox/bedrading allemaal zijn gemonteerd in gebieden waar de 85℃ of 185℉ niet wordt overschreden.
STAP 2

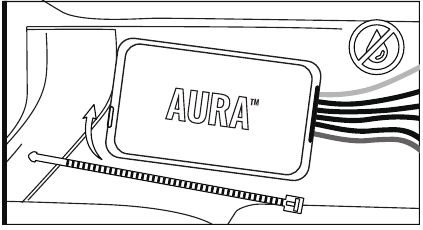

Zet de controlebox op de gewenste locatie vast met klittenband of kabelbinders.
* CONTROLEBOX NIET WATERDICHT
Zorg ervoor dat de controlebox veilig en stevig is verborgen voor blootstelling aan vocht.
STAP 3

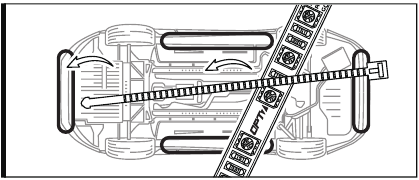

Zet de lichtbalken vast met de kabelbinders om alle bedrading uit de buurt van de bewegende onderdelen te houden.
STAP 4

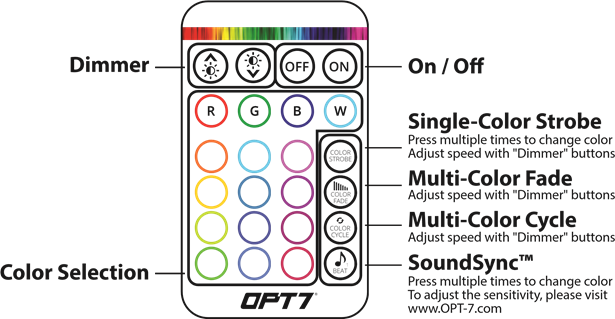

Selecteer met de meegeleverde E-Z-afstandsbediening de gewenste kleur of het gewenste patroon.
AUX-BEDRADING VOOR EEN DEUR-/PLAFONDLAMP
Scan om een gedetailleerde instructie te zien over Door Assist Sync
of ga naar https://wintis.ladesk.com/549690-AURA-Door-AssistAUX-Installation-Guide
CONTROLEKABEL VOOR EEN DEUROPSLUITLAMP
Zorg ervoor dat de controlekabel (kabel met de gele sticker) is aangesloten op een "ACC/On" stroombron (ZIE METHODE 1 VOOR DETAILS); anders activeert het geen lichteffecten bij het ontgrendelen met de autosleutel!
OPMERKING: Wanneer feedback voor ontgrendelen op afstand is ingeschakeld, licht deze 15 seconden blauw op.
METHODE: 1
STAP 1

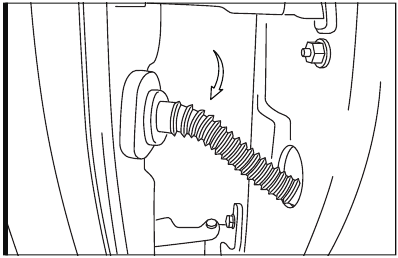

Open de bestuurdersdeur. Zoek vervolgens de controlekabel van het deurtoegangssysteem die verbinding maakt tussen het deurkozijn en de deur.
STAP 2

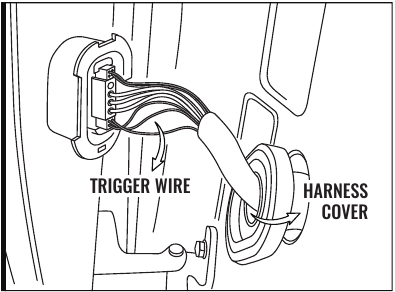

Trek de kabelboomafdekking eraf en zoek de triggerdraad die het deurslot/ontgrendeling activeert.
HOE DE JUISTE TRIGGERDRAAD TE DIAGNOSTICEREN?
Bereid eerst een multimeter voor. Druk vervolgens op de "Lock/Unlock" (vergrendelen/ontgrendelen) knop op de autosleutel om deze signaalbron te achterhalen. Dit meetproces kan wat tijd kosten, maar het zorgt ervoor dat u het juiste signaal vindt dat u nodig heeft.
STAP 3

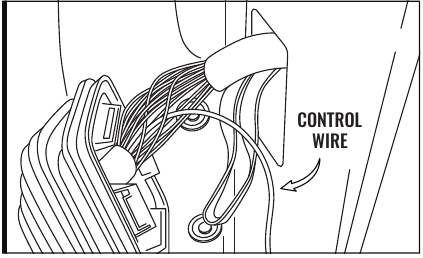

Sluit de controlekabel (rood) aan op de triggerdraad. Sluit vervolgens de lichtbalk aan op de controlebox en gebruik de autosleutel voor een laatste test.
METHODE: 2
STAP 1
Bevestig of de DRL nog steeds aan is na het ontgrendelen van het voertuig.
STAP 2
Bevestig of de DRL een halogeenlamp is.
DRL moet een onafhankelijk signaal hebben, het mag geen gedeeld signaal zijn met mistlamp, grootlicht, parkeerlicht of richtingaanwijzer.
STAP 3

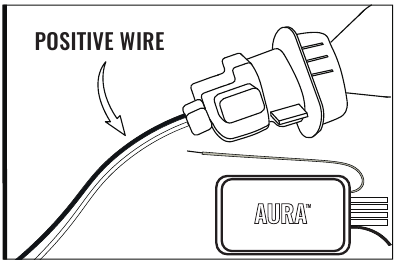

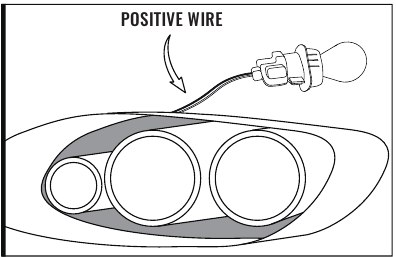

Open de motorruimte en zoek de plusdraad van de DRL.
HOE DE JUISTE PLUSDRAAD VAN DRL TE DIAGNOSTICEREN?
Bereid eerst een multimeter voor.
Druk vervolgens op de "Lock/Unlock" (vergrendelen/ontgrendelen) knop op de sleutelhanger om de signaalbron te vinden en zoek vervolgens de plusdraad.
STAP 4
Sluit de triggerdraad (rood) op de controlebox aan op de DRL-plusdraad en sluit vervolgens de LED-strip aan om te testen of deze werkt.
