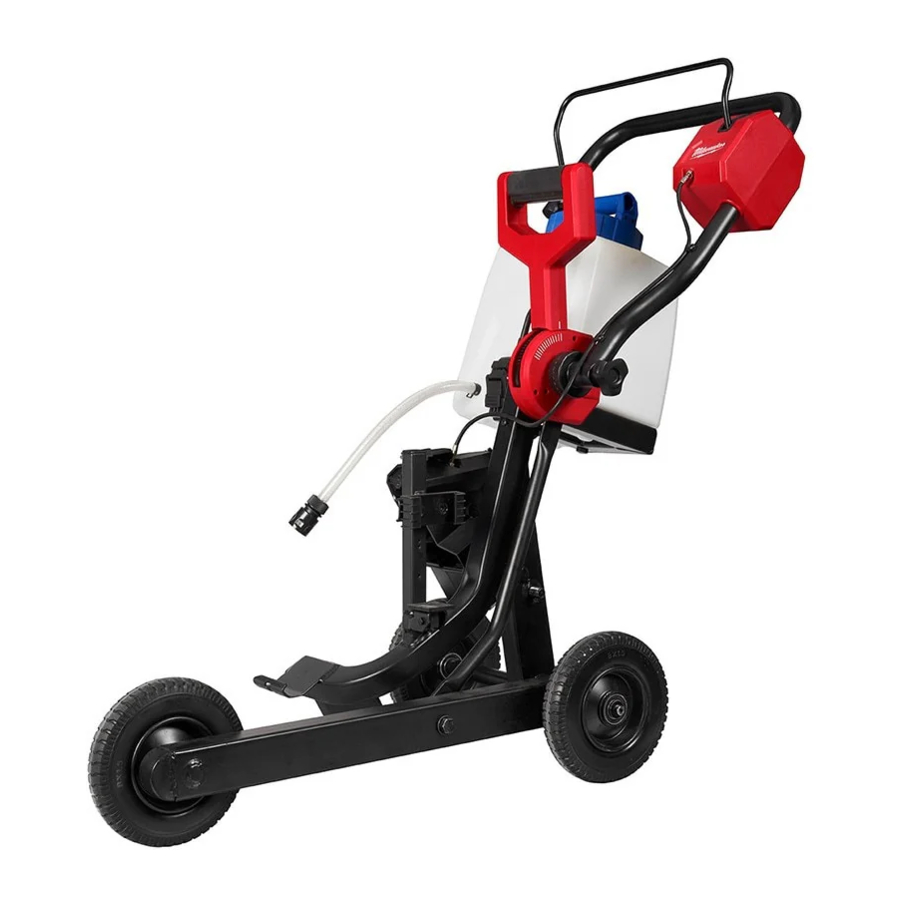

Milwaukee 3100-handleiding

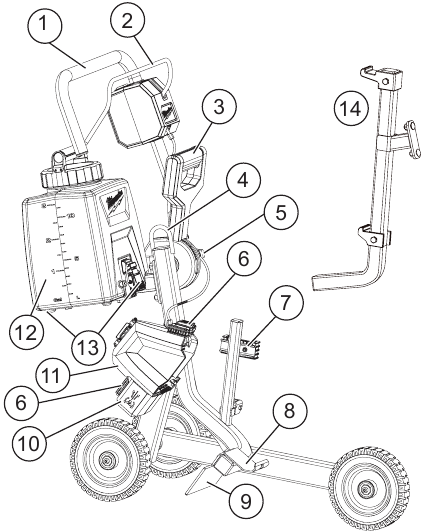

FUNCTIONELE BESCHRIJVING

1. Duwbeugel
2. Gashendel
3. Verstelhendel snijdiepte
4. Hijsring
5. Vergrendelknop hendel
6. Vergrendeling montagekap
7. Accuopslag
8. Montagehaak
9. Spatbescherming
10. Achterste uitlijningsknop (binnenkant montagekap)
11. Montagekap
12. Watertank (11,4 liter)
13. Vergrendelingen watertank
14. M18 ^TM Montagebeugel sproeier

SYMBOLEN

Lees de gebruikershandleiding

Draag altijd een veiligheidsbril.
Gebruik geschikte gehoor- en adembescherming.

UL-lijst voor Canada en de VS.

SPECIFICATIES

Cat. nr.: 3100
Tankinhoud: 11,4 liter
Gebruik met: MX FUEL TM doorslijpmachines

MONTAGE

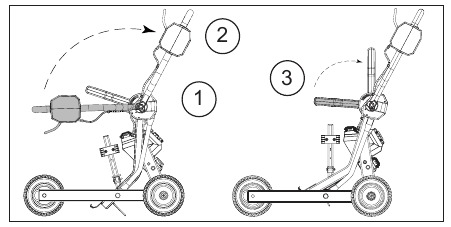

Wagen in werkpositie brengen

1. Draai de vergrendelknop (1) van de hendel los en breng de duwbeugel (2) in een rechtopstaande werkpositie. Draai de vergrendelknop (1) van de hendel vast.

2. Knijp in de verstelhendel (3) voor de snijdiepte en breng deze in een rechtopstaande werkpositie.
3. Monteer de watertank van 11,4 liter met behulp van de twee vergrendelingen (4).

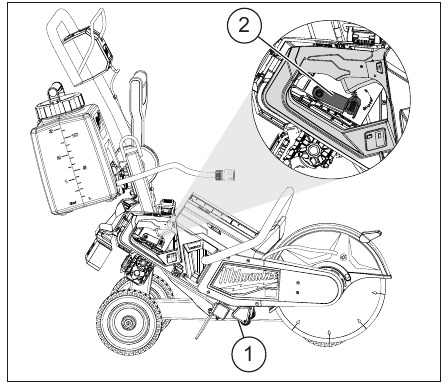

Doorslijpmachine monteren

Verwijder de accu voordat u de doorslijpmachine monteert. Alleen gebruiken met MX FUEL TM doorslijpmachines.

1. Ontgrendel en open de montagekap.
2. Plaats de machine op de montagehaak (1) en plaats de machine-schakelaar boven de schakelaarhendel op de wagen (2). Stel de achterste uitlijning naar behoefte af (zie "Achterste uitlijning afstellen").


3. Zet beide vergrendelingen van de montagekap vast.
4. Sluit de watertoevoer aan op de machine volgens de instructies voor de doorslijpmachine.

Achterste uitlijning afstellen
Om een rechte lijn aan te houden en te voorkomen dat u tijdens het snijden van de koers afwijkt, stelt u de achterste uitlijningsknop (die zich in de kap van de hendel bevindt) naar behoefte af. Zet de montagekap vast voordat u met het werk begint.

WERKING

Om het risico op letsel te verminderen, dient u altijd een geschikte veiligheidsbril te dragen die
voldoet aan ANSI Z87.1.
Draag bij het werken in stoffige situaties geschikte adembescherming of gebruik een stofafzuigoplossing die voldoet aan OSHA.

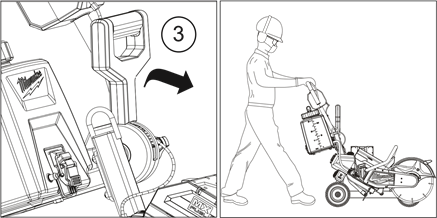

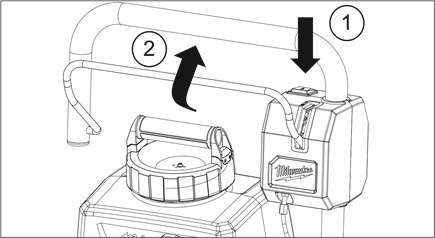

Oppervlak snijden

1. Verwijder vuil uit het pad van de wagen. Vuil kan het wiel hinderen of beschadigen.
2. Activeer de doorslijpmachine. Volg alle instructies en waarschuwingen die bij de doorslijpmachine zijn geleverd.
3. Open de watertoevoerleiding naar de machine.
4. De wagen maakt gebruik van een mechanisch hendelsysteem om de schakelaar van de doorslijpmachine in te schakelen. Om de doorslijpmachine te starten, drukt u op de "1" button (knop 1) (1) terwijl u aan de gashendel (2) trekt. Hoe verder de hendel wordt getrokken, hoe sneller het wiel zal draaien. Laat de hendel los om te stoppen.

5. Laat de machine op volle snelheid komen voordat u in contact komt met het werk oppervlak.
6. Laat de verstelhendel (3) voor de diepte langzaam zakken om de snede in te gaan. Breng het wiel alleen in het werk oppervlak tot de diepte die nodig is om de gewenste snede te maken.

7. Zodra de snijdiepte is ingesteld, brengt u beide handen terug naar de duwbeugel.
8. Duw de wagen langzaam in een rechte lijn naar voren.

   Wees op uw hoede voor terugslagkrachten, buiging van het wiel of contact met vreemde voorwerpen; deze kunnen ervoor zorgen dat de gebruiker de controle over de wagen verliest en/of dat het wiel breekt. Controleer de watertoevoer tijdens gebruik.
9. Om de doorslijpmachine te stoppen, laat u de gashendel los. Laat het wiel volledig tot stilstand komen voordat u het wiel uit de snede verwijdert.
10. Sluit de watertoevoerleiding naar de machine.
11. Til de verstelhendel voor de diepte op om het wiel boven het werk oppervlak te bewegen.

ONDERHOUD

Om het risico op letsel te verminderen, dient u altijd de machine en alle accessoires te verwijderen
voordat u onderhoudswerkzaamheden uitvoert. Neem contact op met een MILWAUKEE-servicecentrum voor ALLE reparaties.

Wagen onderhouden
Start een regelmatig onderhoudsprogramma om uw wagen in goede staat te houden. Inspecteer uw wagen op problemen zoals onnodig geluid, verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen of enige andere omstandigheid die de werking kan beïnvloeden. Breng de wagen terug naar een MILWAUKEE-servicecentrum voor reparatie.

Reinigen
Houd handgrepen schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Sommige hiervan zijn benzine, terpentijn, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van machines.

Opslag
Verwijder de accu uit de machine en het water uit de tank voordat u deze opbergt. De duwbeugel kan naar voren worden geklapt voor compacte opslag.

Reparaties
Breng de wagen voor reparaties terug naar het dichtstbijzijnde servicecentrum.

ACCESSOIRES SERVICE

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn. Voor een volledige lijst met accessoires gaat u online naar www.milwaukeetool.com of neemt u contact op met een distributeur.

M18^TM Switch Tank-compatibiliteit
De wagen is compatibel met de MILWAUKEE M18^TM Switch Tank 4-gallon rugzakwatertankset (2820-21WS).

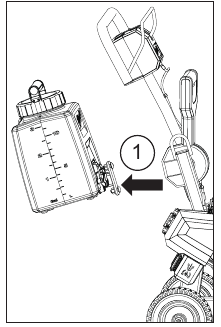

1. Verwijder de montage van de watertank van 11,4 liter van de wagenstang door de twee bouten (1) te verwijderen.

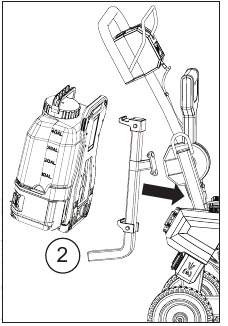

2. Installeer de M18^TM montagebeugel sproeier op de wagenstang met behulp van dezelfde twee bouten (2).

3. Verwijder de taillebanden van de sproeier en plaats de sproeier op de montagebeugel.


4. Wikkel extra slanglengte zoals weergegeven en zet vast met een riem aan de hijsring van de wagen.
5. Om tijdens het doorslijpen te gebruiken, volgt u alle instructies en waarschuwingen die bij de sproeier en de doorslijpmachine zijn geleverd.

SERVICE - VERENIGDE STATEN

1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com
Neem contact op met de technische ondersteuning van de Corporate After Sales Service met technische vragen, vragen over service/reparatie of garantie.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw aankoop van gereedschap te ontvangen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

VEILIGHEID VAN DE WERKPLEK

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve atmos-feren, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een aardlekschakelaar (GFCI) vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een stelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door frequent gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien verwijderbaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accupack, kan brandgevaar veroorzaken bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder slechte omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel bij onbedoeld contact met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of een temperatuur hoger dan 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Verricht nooit onderhoud aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS VOOR
AFKORTZAAGMACHINEKAR

• Om het risico op letsel te verminderen, moet u altijd een veiligheidsbril dragen. Gebruik de juiste gehoor- en adembescherming.
• Monteer de kar correct voordat u het gereedschap erop plaatst. Een correcte montage is belangrijk om het risico op instorting te voorkomen.
• Bevestig het gereedschap stevig aan de kar voor gebruik. Gereedschap dat op de kar verschuift, kan leiden tot verlies van controle.
• Plaats de kar op een stevige, vlakke en waterpas ondergrond. Wanneer de kar kan verschuiven of schommelen, kan het gereedschap niet stabiel en veilig worden bediend.
• Alleen gebruiken met MX FUEL^TM Afkortzagen. Onjuist geïnstalleerd gereedschap kan letsel of schade aan eigendommen veroorzaken.
• Verwijder de accu uit het gereedschap voordat u het op de kar aansluit, opbergt of vervoert.
• Verwijder de accu uit de accuopslaglocatie voor gebruik.
• Controleer de uitlijning en draai alle verbindingen vast voor elk gebruik.
• Verwijder vuil van het pad van de kar. Als de kar over voorwerpen wordt geduwd, kan de slijpschijf vast komen te zitten in de snede en versplinteren.
• Gebruik de kar altijd om in een rechte lijn te snijden. Afwijken kan leiden tot buiging van de slijpschijf en de schijf versplinteren.
• Volg alle instructies en waarschuwingen die bij de afkortzaag zijn geleverd.
• Behoud de controle. Zorg te allen tijde voor een goede basis en evenwicht.
• Onderhoud de kar zorgvuldig. Houd de kar droog, schoon en vrij van olie en vet. Volg de instructies voor het vervangen van accessoires. Inspecteer de kar regelmatig op beschadigingen en slijtage.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om te anticiperen op elke situatie die tot een gevaarlijke uitkomst kan leiden.
  Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u van mening bent dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een getrainde professional voor aanvullende informatie of training.
• Onderhoud etiketten en naamplaten. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een MILWAUKEE-servicefaciliteit voor een gratis vervanging.
•
  Sommige stoffen die ontstaan bij machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
  • lood uit verf op loodbasis
  • kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
  • arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze stoffen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.
