Exmark LAZER Z Handleiding

Losse onderdelen

Let op: Gebruik de onderstaande tabel om te controleren of alle onderdelen zijn meegeleverd.

Het Rollover Protection System (Roll Bar) installeren

1. Verwijder de zijkanten en de bovenkant van de krat van de basis.
2. Verwijder de rolbeugelonderdelen uit de krat.
3. Verwijder de rolbeugelbuizen van de zijkanten van de krat.
4. Verwijder de twee beugels die worden gebruikt om de onderkant van de bovenste rolbeugelbuis aan de krat te bevestigen.
5. Verwijder de 1/2-13 x 3 1/4 bouten en 1/2-13 zeskantflensborgmoeren van de twee beugels aan elk uiteinde van de bovenste rolbeugelbuis en bewaar deze voor later gebruik.

6. Verwijder de (4) 1/4" houtschroeven waarmee de wielnaafbeugels aan de kratbodem zijn bevestigd en gooi ze weg.
7. Til de achterkant van de unit ongeveer 25-30 cm op en ondersteun deze met krikstandaards of gelijkwaardige ondersteuning.

   MOGELIJK GEVAAR
   • Het optillen van de achterkant van de unit voor montage, uitsluitend vertrouwend op mechanische of hydraulische krikken, kan gevaarlijk zijn.

WAT ER KAN GEBEUREN

• De mechanische of hydraulische krikken bieden mogelijk niet voldoende steun of kunnen defect raken, waardoor de unit kan vallen, wat letsel kan veroorzaken.

HOE HET GEVAAR TE VERMIJDEN

• Vertrouw NIET uitsluitend op mechanische of hydraulische krikken voor ondersteuning. Gebruik voldoende krikstandaards of gelijkwaardige ondersteuning.

8. Zoek de linker en rechter onderste rolbeugelbuizen.

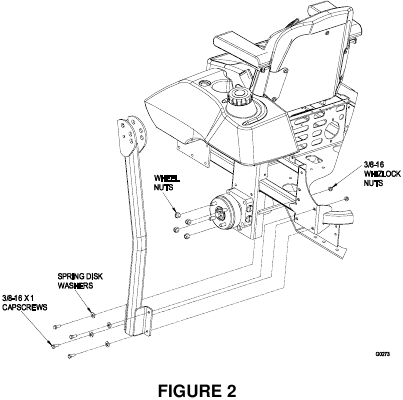

9. Lijn de onderste rolbeugelbuizen uit langs het achterste motorframe.

10. Installeer de onderste rolbeugelhardware LOSJES (vier 3/8-16 x 1 bouten, vier veerringschijven en vier 3/8-16 whizlockmoeren) aan de buizen aan elke kant. (Afb. 2).
    LET OP: Zorg ervoor dat de kegel van de veerringschijf naar de kop van de bout is gericht.
11. Zoek de vergrendelpenassemblages (pen en haarspeld verbonden met een koord).
12. Steek een 1/2-13 x 3 1/4 bout (verwijderd in stap 5) in de gebogen lipring op het koord van elke penassemblage.

    Let op: Zorg ervoor dat de gebogen lip in de ring naar de kop van de bout is gericht.
13. Olie de binnenoppervlakken van de oorvormige platen aan de bovenkant van de onderste rolbeugelbuizen licht in (Afb. 3).
14. Zoek het bovenste u-vormige gedeelte van de rolbeugel. Installeer het bovenste rolbeugelgedeelte met behulp van de twee 1/2-13 x 3 1/4 bouten en twee 1/2-13 zeskantflensborgmoeren (verwijderd in stap 5). Draai niet te vast. Zorg ervoor dat de bovenste rolbeugel vrij kan draaien.
    Opmerkingen:
    • Zorg ervoor dat de bout en moeren zijn geïnstalleerd met de moer aan de binnenkant van de rolbeugel.
    • Zorg ervoor dat de lip op de koordring is geïnstalleerd zoals afgebeeld en naar de voorkant van de unit wijst.
15. Til de rolbeugel omhoog in de rechtopstaande positie en zet deze vast met de vergrendelpenassemblages aan elke kant. Installeer de vergrendelpen vanaf het buitenoppervlak van de rolbeugelassemblage en zet deze vast met de haarspeld aan de binnenkant.
16. Draai alle onderste rolbeugelhardware die aan het machineframe is bevestigd vast tot 41-47 N-m.
17. Draai de voorste knoppen vast tegen de uiteinden van de bovenste rolbeugel.

De aandrijfwielen installeren

1. Verwijder de 1/2-20 aandrijfwielmoeren (geïnstalleerd op de tapeinden van de aandrijfmotoren; zie afb. 2) en bewaar deze voor de wielmontage. Verwijder en gooi de transportbeugels weg die op de wielnaven zijn gemonteerd.
2. Monteer de aandrijfwielen met de ventielsteel naar de buitenkant van de unit. Zet vast met vier (4) 1/2-20 wielmoeren die in stap 1 zijn verwijderd.
3. Draai vast tot 128 N-m.

De bandenspanning controleren

1. Controleer de bandenspanning in de aandrijfbanden. De juiste spanning voor aandrijfbanden is 90 kPa.
2. Pas indien nodig aan.

De stoel installeren

1. Verwijder de stoelassemblage uit de krat.
2. Zoek de vier 5/16-18 whizlockmoeren die bij de rolbeugelhardware zijn verpakt.

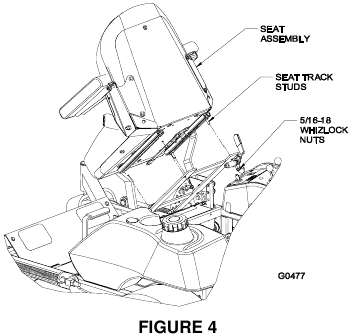

3. Zie afbeelding 4. Lijn de stoelrailtapeinden aan de onderkant van de stoel uit met de gaten in het stoelframe. Plaats de stoel bovenop het frame en zet deze vast met de vier 5/16-18 whizlockmoeren die in stap 2 zijn geïdentificeerd.

4. Alleen 31 HP Briggs & Stratton units:
   1. Leid de schakelaardraad van de stoel over de bovenkant van de dwarsbalk van het voorste stoelframe.
   2. Gebruik een van de twee meegeleverde kabelbinders om de draad vast te zetten in de buurt van waar de stoelsteunstang is verbonden met het stoelframe.
   3. Gebruik de tweede kabelbinder om de draad opnieuw vast te zetten ongeveer in het midden van de stoelsteunstang.
   4. Sluit de stoeldraad aan op de hoofdkabelboomaansluiting. Laat de stoel langzaam zakken en controleer of de draad geen bewegende delen of knelpunten kan raken. Stel de kabelbinders indien nodig opnieuw af.

Onderhoud aan de batterij

Batterijpolen, aansluitingen en gerelateerde accessoires bevatten loodverbindingen, chemicaliën waarvan bekend is dat ze in de staat Californië kanker en reproductieve schade veroorzaken. Was uw handen na gebruik.
De machine wordt verzonden met een gevulde loodzuuraccu.

1. Maak de stoelvergrendeling los en kantel de stoel omhoog om toegang te krijgen tot de batterij.

   MOGELIJK GEVAAR
   • Het opladen van de batterij kan explosieve gassen produceren

WAT ER KAN GEBEUREN

• Batterijgassen kunnen exploderen en ernstig letsel veroorzaken.

HOE U DIT GEVAAR KUNT VERMIJDEN

• Houd vonken, vlammen of sigaretten uit de buurt van de batterij.
• Ventileer bij het opladen of gebruiken van de batterij in een afgesloten ruimte.
• Zorg ervoor dat het ontluchtingspad van de batterij altijd open is zodra de batterij met zuur is gevuld.

2. Controleer de spanning van de batterij met een digitale voltmeter. Zoek de spanningswaarde van de batterij in de onderstaande tabel en laad de batterij op gedurende het aanbevolen tijdsinterval om de lading tot een volledige lading van 12,6 volt of meer te brengen.

   Zorg ervoor dat de negatieve batterijkabels zijn losgekoppeld en dat de batterijlader die wordt gebruikt om de batterij op te laden een output heeft van 16 volt en 7 ampère of minder om schade aan de batterij te voorkomen (zie onderstaande tabel voor aanbevolen laderinstellingen).

   Spanningswaarde	Percentage lading	Maximale laderinstellingen	Laadinterval
   12,6 of meer	100%	16 volt/7 ampère	Geen opladen vereist
   12,4 – 12,6	75 – 100%	16 volt/7 ampère	30 minuten
   12,2 – 12,4	50 – 75%	16 volt/7 ampère	1 uur
   12,0 – 12,2	25 – 50%	14,4 volt/4 ampère	2 uur
   11,7 – 12,0	0 – 25%	14,4 volt/4 ampère	3 uur
   11,7 of minder	0%	14,4 volt/2 ampère	6 uur of langer


   MOGELIJK GEVAAR

• Als het contact in de "ON" (AAN) stand staat, is er kans op vonken en inschakeling van componenten.

WAT ER KAN GEBEUREN

• Vonken kunnen een explosie veroorzaken of bewegende delen kunnen per ongeluk inschakelen en persoonlijk letsel veroorzaken.

HOE U DIT GEVAAR KUNT VERMIJDEN

• Zorg ervoor dat de contactsleutel in de "OFF" (UIT) stand staat voordat u de batterij oplaadt.

3. Sluit de negatieve batterijkabels aan.
   OPMERKING: Als de positieve kabel ook is losgekoppeld, sluit u eerst de positieve (rode) kabel aan op de positieve batterijaansluiting en vervolgens de negatieve (zwarte) kabel en de groen/witte draad op de negatieve batterijaansluiting. Schuif de isolator over de positieve aansluiting.
   OPMERKING: Als er geen tijd is om de batterij op te laden, of als er geen oplaadapparatuur beschikbaar is, sluit u de negatieve batterijkabels aan en laat u het voertuig gedurende 20 tot 30 minuten continu draaien om de batterij voldoende op te laden.


Canisterluchtfilter installeren

Kohler

1. Verwijder de luchtfilter (met bevestigde beugel) van het stoelframe. Houd de luchtfilter en de montagebeugel bij elkaar.
2. Verwijder de bovenste twee bevestigingsschroeven van het kleppendeksel van zowel het linker- als het rechterkleppendeksel van de motor. Bewaar de schroeven voor het opnieuw bevestigen van de luchtfilter.
3. Plaats de luchtfilterconstructie over de motor en lijn de gaten van de luchtfilterbeugel uit met de bovenste gaten in de kleppendeksels. Installeer de kleppendekselschroeven opnieuw door de luchtfilterbeugel en draai ze vast tot 70 in. lb. (4,9 N-m).
4. Verwijder de plastic pluggen van de luchtinlaatbocht op de motor en de luchtfilterslang. Pas de luchtfilter en de slang naar behoefte aan en sluit de inlaatslang aan op de luchtfilteruitlaat. Plaats en draai de twee slangklemmen vast om de slangaansluitingen vast te zetten.
5. Zet de luchtfilter vast door de spanbout en veerconstructie aan te draaien totdat de uiteinden van de klem ongeveer ½" (12,7 mm) uit elkaar staan.

Kawasaki

1. Verwijder de luchtfilter (met bevestigde beugel) en de slangklem uit de doos op de vloerplaat. Houd de luchtfilter en de montagebeugel bij elkaar.
2. Monteer de slangklem losjes op de luchtfilterinlaatslang.
3. Verwijder de beschermende tape van de carburateurinlaat. Schuif de luchtfilterinlaatslang op de carburateur terwijl u de vier montagegaten van de beugel uitlijnt met de juiste schroeven in de motor.
4. Verwijder de luchtfilterconstructie. Verwijder en bewaar de vier schroeven van de motor (twee bovenste carburateurschroeven en twee schroeven aan de achterkant van de motor).
5. Monteer de luchtfilterconstructie opnieuw op de motor met behulp van de vier schroeven die in stap 5 zijn verwijderd. Draai de achterste schroeven stevig vast. Draai de twee carburateurschroeven vast tot 52 in. lbs. (5,9 N-m).
6. Controleer of de luchtfilterinlaatslang voldoende op de carburateurinlaat aansluit. Draai de slangklem vast.
7. Zoek het voorste motorpaneel en de vier zwarte schroeven met flens in een zak in de doos. Monteer het paneel aan de voorkant van de motor en zet het vast met schroeven.
8. Zet de luchtfilter vast door de spanbout en veerconstructie aan te draaien totdat de uiteinden van de klem ongeveer ½" (12,7 mm) uit elkaar staan.

Briggs & Stratton

1. Verwijder de luchtfilter (met bevestigde beugel en inlaatslang) van het stoelframe. Houd de luchtfilter en de montagebeugel bij elkaar.
2. Plaats de luchtfilter bovenop de motor met de luchtinlaatslang aan de rechterkant (vanuit de positie van de bestuurder), waarbij de montagegaten ongeveer zijn uitgelijnd. Let op de richting van de luchtinlaat op de luchtfilter. Deze moet recht omhoog wijzen. Zo niet, verwijder dan de metalen beugel. Spreid de montagebasis van de luchtfilter iets uit en draai het luchtfilterhuis dienovereenkomstig. Monteer de metalen beugel opnieuw op de luchtfilterbasis. Herhaal indien nodig.
3. Zodra de inlaat verticaal is, zet u de luchtfilter vast aan de motor met behulp van de twee langere M8-schroeven die zich in een zak in het vak op de maaier bevinden. (Gooi de kortere schroeven weg. Ze worden niet in deze toepassing gebruikt).
4. Draai de luchtinlaatslang om uit te lijnen met de carburateurinlaat. Verwijder en gooi de plastic dop van de carburateurinlaat weg. Zoek de draadstijlslangklem in het vak. Schuif deze op de luchtinlaatslang. Schuif de luchtinlaatslang op de carburateurinlaat. Controleer of de luchtfilterinlaatslang voldoende op de carburateurinlaat en de luchtfilterbocht aansluit. Draai beide draadstijlslangklemmen stevig vast.
5. Zoek de regenkap van de inlaat en de platte bandstijlslangklem in het vak. Installeer de klem op de dop en de dop op de luchtfilterinlaat. Draai de klem net vast. Te strak aandraaien beschadigt de dop en mogelijk de luchtfilterinlaat.

De bewegingscontrolehendels installeren

1. Maak de twee (2) 3/8" x 1" bouten en veerringschijven los en verwijder ze waarmee de bewegingscontrolehendels aan de bedieningsarmassen zijn bevestigd voor verzending, evenals de twee (2) 3/8" x 1" bouten en veerringschijven die in de bedieningsarmassen zijn geschroefd.
2. Installeer de linker bewegingscontrolehendel op de bedieningsarmas aan de linkerkant van de console.

3. Plaats de hendel (met de montageplaat naar achteren gericht) aan de buitenkant van de bedieningsarmas en zet deze vast met de bouten en ringen die in stap 1 zijn verwijderd.
4. Positioneer de hendel zo dat de bouten zich in het midden van de sleuven op de hendelmontageplaat bevinden en draai ze stevig vast.
5. Herhaal dit aan de tegenoverliggende kant van het apparaat.
   OPMERKING: Er zijn twee hendelhoogte-opties beschikbaar. Plaats de hendels in de bovenste twee gaten om de hoogte van de hendels te vergroten, of in de onderste twee gaten om de hoogte van de hendels te verkleinen.

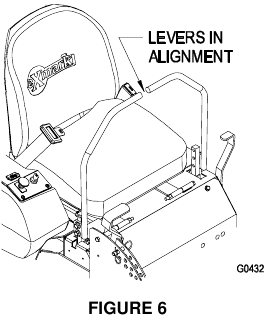

6. Lijn de hendels in de positie voor/achter uit. Met de hendels in de neutrale positie, maakt u de hardware los en stelt u de hendels af door de hendel(s) naar voren of naar achteren te schuiven en/of te kantelen totdat ze goed zijn uitgelijnd, en draait u de hardware vast.

7. Als de uiteinden van de hendels elkaar raken terwijl ze in de rijstand staan (hendels zo ver mogelijk naar binnen gedraaid), breng dan aanpassingen aan door de hendels naar buiten te bewegen naar de neutrale vergrendelingspositie en ze voorzichtig naar buiten te buigen. Beweeg ze terug naar de rijstand en controleer op speling. Herhaal indien nodig.

De uitwerpkanaal positioneren

1. Maak de twee (2) 5/16" nyloc-moeren los waarmee de uitwerpkanaal is bevestigd. Laat de uitwerpkanaal in de juiste positie zakken. Draai de nyloc-moeren weer vast totdat de uitwerpkanaal goed vastzit, maar wel vrij kan draaien.

Het onderhouden van de hydraulische olie

De machine wordt verzonden met hydraulische olie in het reservoir.

1. Laat de machine ongeveer 15 minuten draaien om eventuele extra lucht uit het hydraulische systeem te laten ontsnappen.
2. Controleer het hydraulische reservoir en vul het reservoir indien nodig bij tot het juiste niveau met Mobil 1 15W-50 synthetische motorolie.
3. Plaats de dop van het hydraulische reservoir terug en draai deze goed vast. Niet te vast aandraaien.

OPMERKING: Het schot is gelabeld met "HOT" (heet) en "COLD" (koud). Het oliepeil varieert met de temperatuur van de olie. Het "HOT" (heet) niveau geeft het oliepeil aan wanneer het 225°F (107°C) is. Het "COLD" (koud) niveau geeft het oliepeil aan wanneer het 75°F (24°C) is. Vul tot het juiste niveau, afhankelijk van de temperatuur van de olie. Bijvoorbeeld: Als de olie ongeveer 150°F (65°C) is. Vul dan tot halverwege tussen de "HOT" (heet) en "COLD" (koud) niveaus. Als de olie op kamertemperatuur is (ongeveer 75°F (24°C)), vul dan alleen tot het "COLD" (koud) niveau.
