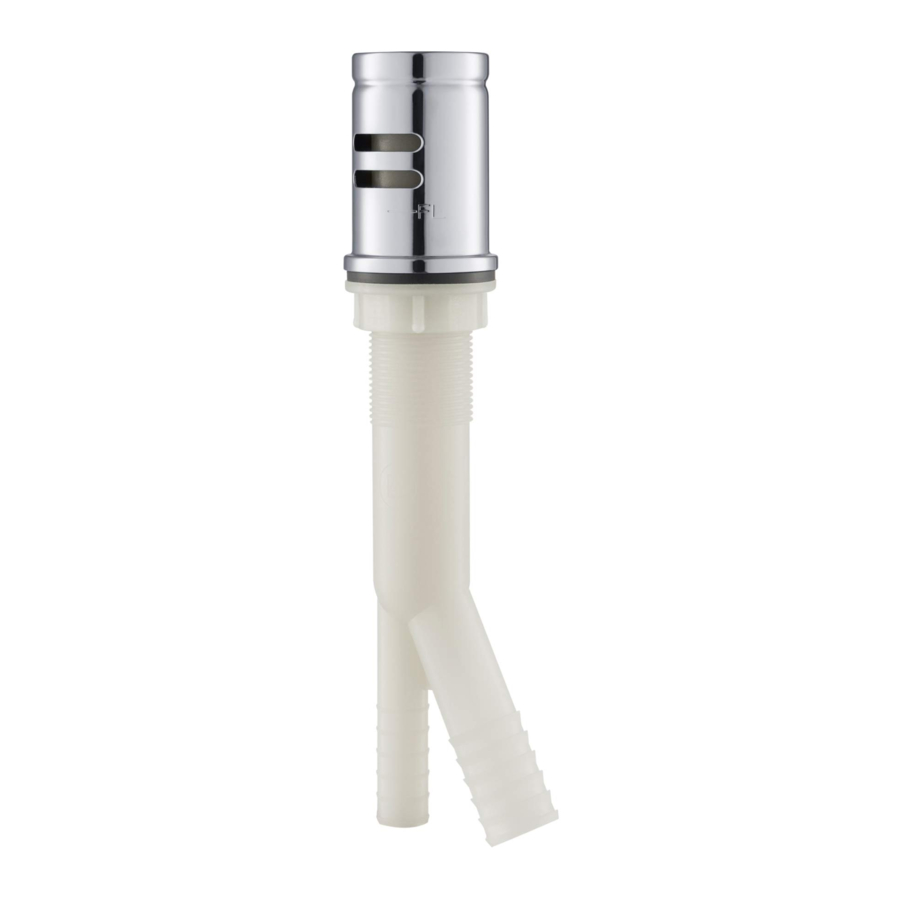

Kraus KAG-1 handleiding

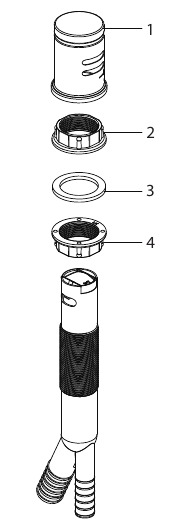

Diagram en onderdelenlijst

1. Dop
2. Moer & sluitring
3. Sluitring
4. Moer
5. Luchtgatbehuizing

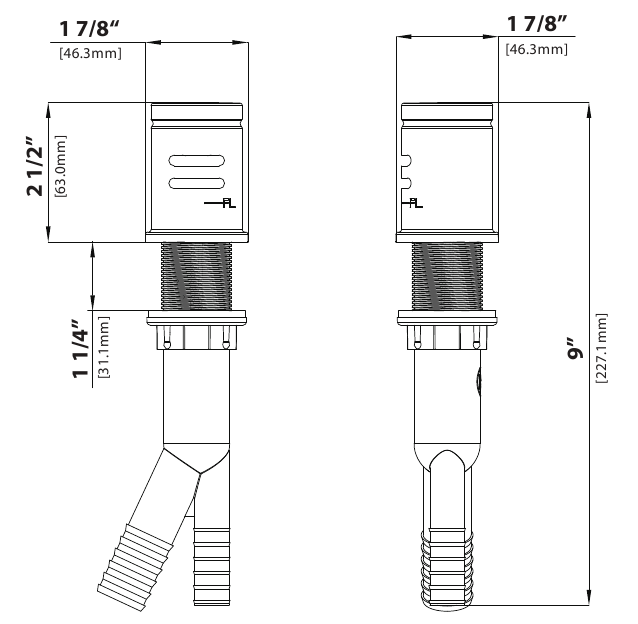

Afmeting

Instellen

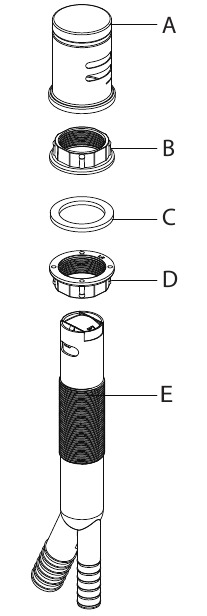

1. Verwijder de dop (A) en de moer & sluitring (B).

2. Plaats de luchtgatbehuizing (E) door het gootsteenbladgat, waarbij u ongeveer 2-1/4" (57 mm) van de behuizing boven het gootsteenblad laat uitsteken. (Draai de moer (D) indien nodig naar beneden).

3. Draai de dop (A) en de moer & sluitring (B) volledig op de behuizing, met de gleufvormige ventilatieopeningen (1) naar de muur gericht. Draai de moer (D) stevig vast. Opmerking: Het luchtgat moet zo worden geïnstalleerd dat de markering van het overstromingsniveau (F/L) zich op of boven het overstromingsniveau van de gootsteen of andere houder bevindt die kan worden aangesloten op de sanitaire afvoer waarin het luchtgat uitmondt.

4. Sluit de afvoerslang van de vaatwasser (5/8 '' I.D.) (1) aan op de luchtgatinlaat (poot met kleinere diameter) (2) en op de vaatwasseruitlaat (3) met behulp van slangklemmen (4). Sluit de afvoerslang (7/8 '' I.D.) (5) aan op de luchtgatuitlaat (poot met grotere afmeting) (6) en op de "Y"-fitting (7) of de afvalvermaler (8) met behulp van slangklemmen. (1, 3, 4, 5, 7, 8 zijn niet inbegrepen).


Vervangende onderdelen

*Geeft de kleuropties van het kraanonderdeel aan:
CH - Gepolijst chroom
SFS - Vlekvrij roestvrij staal
MB - Matzwart
ORB - Olie gewreven brons
BG - Geborsteld goud
SB - Zwart roestvrij staal
BB - Geborsteld messing
SFACB - Vlekvrij antiek champagnebrons
SFSB - Vlekvrij zwart roestvrij staal

Als u een HUISBEZITTER bent, neem dan contact op met een vertegenwoordiger van de Kraus-klantenservice op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050 Tolvrij 800-775-0703
Customerservice@kraususa.com

Als u een LOODGIETERSAANNEMER OF VAKMAN bent, neem dan contact op met een vertegenwoordiger van Kraus Pro op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8955
Proservice@kraususa.com

Als u een GEAUTORISEERDE PARTNER bent, neem dan contact op met een vertegenwoordiger van de partnerondersteuning op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8954
Partnersupport@kraususa.com

Zorg ervoor dat u het volgende bij de hand hebt wanneer u garantieservice aanvraagt:

1. Aankoopbewijs
2. Een beschrijving van het probleem

Registreer uw Kraus-product
Activeer uw garantie
Toegang tot premium klantenondersteuning
Ontvang productinformatie

REGISTREER VANDAAG NOG
http://www.kraususa.com/registration

Bewaar de doos en het verpakkingsmateriaal totdat uw product volledig is geïnstalleerd. Als u vragen hebt, technische assistentie nodig hebt of problemen ondervindt met uw product:
NIET RETOURNEREN NAAR DE WINKEL

Neem contact op met onze klantenservice 1-800-775-0703 / customerservice@kraususa.com
Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met de aankoopdatum ter referentie.
Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, zorg er dan voor dat u dit product opnieuw verpakt in de originele doos en het verpakkingsmateriaal om schade tijdens het transport te voorkomen.

VOORAFGAAND AAN DE INSTALLATIE

• Zorg ervoor dat u alle benodigde onderdelen hebt door het diagram en de onderdelenlijst te controleren. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de Kraus-klantenservice op 800-775-0703 voor een vervanging
• Vereiste voorgeboorde gatgrootte: 1 3/8"
• Maximale dikte van het aanrechtblad: 1 1/4"

Neem voor technische assistentie of vervangende onderdelen contact op met Kraus
Klantenservice en een van onze vertegenwoordigers helpt u graag verder:
Tolvrij: 800.775.0703 of customerservice@kraususa.com
De stapsgewijze richtlijnen in de installatie-instructies zijn een algemene referentie voor het installeren van een Kraus-gootsteen. In geval van tegenstrijdigheden kan Kraus niet aansprakelijk worden gesteld. Het wordt aanbevolen om alle Kraus-producten te installeren door een erkende professional in te huren.
