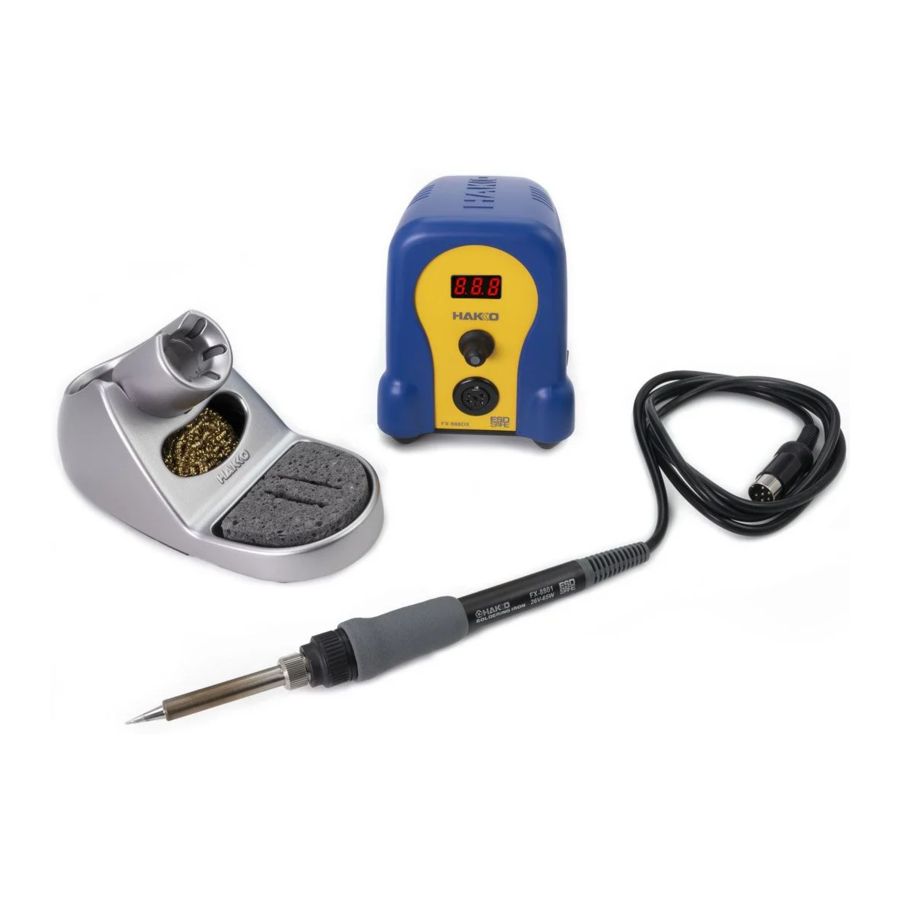

Hakko Electronics FX-888D Handleiding

Inleiding

• Digitaal model in een prijsklasse van een analoog model
• Met aanpassingsmodus, presetmodus en wachtwoordfunctie
• Scheidbaar tip/verwarmingselement ontwerp biedt uitstekende prijs-kwaliteitverhouding
• Ondersteunt hetN₂ systeem.

Specificaties

Model No. FX888D
Stroomverbruik 70W
Temperatuurbereik 200-480ºC
Temperatuurstabiliteit ±1ºC bij stationaire temperatuur

• Station

  Uitgangsspanning	AC 26V
  Afmetingen	100(B)×120(H)×120(D)mm
  Gewicht	1.2kg

• Soldeerbout

  Stroomverbruik	65W (26V)
  Weerstand punt naar aarde	<2
  Potentiaal punt naar aarde	<2mV
  Standaard punt	Vorm-B (Nr. T18-B)
  Verwarmingselement	Keramisch verwarmingselement
  Lengte snoer	1.2m
  Totale lengte	217mm (met B-punt)
  Gewicht	46g (met B-punt)

* Lengte en gewicht (zonder snoer)

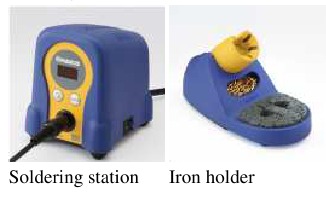

Paklijst

*Rubberreiniger afzonderlijk verkrijgbaar.

Functies

Betrouwbare digitale technologie van HAKKO – Introductie van de HAKKO FX-888D
Uitstekend thermisch herstel

• Het verwarmingselement is met 30% verhoogd in vergelijking met de conventionele modellen HAKKO 936・937. Ook levert de FX-888D uitstekend thermisch herstel door gebruik te maken van punten uit de T18-serie voor hun geweldige warmtegeleiding.
  Hierdoor is solderen bij een lagere ingestelde temperatuur mogelijk en wordt de thermische impact op componenten verminderd, evenals puntoxidatie die de levensduur van de punt kan verkorten.

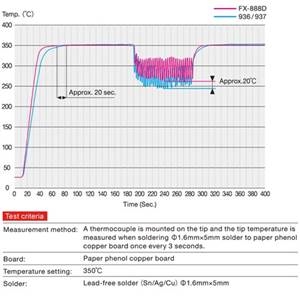

• Grafiek thermisch herstel
  De opwarmtijd tot 350°C is 20 seconden sneller en de temperatuurdaling van de punt wordt verminderd tijdens continu werken.

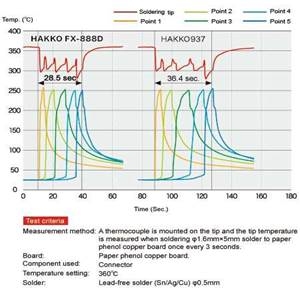

• HAKKO FX-888D prestatievergelijkingsgrafiek met conventionele stations In staat om de tijd die nodig is voor hetzelfde werk te verkorten en de werkefficiëntie aanzienlijk te verbeteren.
  Ontworpen om gebruiksvriendelijk te zijn

• Kleine voetafdruk
  De compacte behuizing van het station vereist een ruimte van slechts 100 (B) x 120 (D) mm. Bovendien zijn punten die in contact komen met de vloer zo dicht mogelijk bij de buitenrand van de behuizing geplaatst om de stabiliteit te verbeteren en te voorkomen dat het station omvalt.
• Eenvoudige en gemakkelijke bediening
  Met slechts twee bedieningsknoppen, OMHOOG en ENTER in het midden, is de bediening eenvoudig en gemakkelijk. Zelfs als u niet bekend bent met de bediening van machines, kunt u deze zonder problemen bedienen.

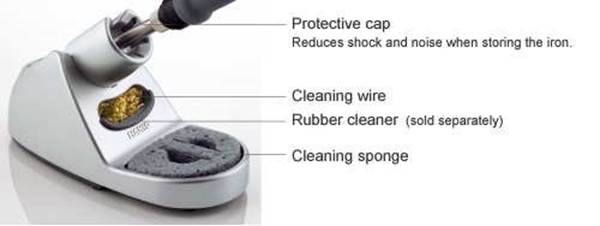

• IJzerhouder vol functies
  Een ijzerhouder in dezelfde kleur als een soldeerstation wordt als set geleverd. De zeer functionele ijzerhouder verbetert niet alleen het gebruiksgemak, maar brengt ook een gevoel van visuele consistentie in de werkomgeving.

  Blauw & geel


Strikt temperatuurbeheer

• Digitaal display
  Het digitale display van de FX-888D maakt het gemakkelijk om de ingestelde temperatuur in één oogopslag te controleren.

• Wachtwoordfunctie
  Instellingen kunnen worden vergrendeld met een wachtwoord om te voorkomen dat ze onverwachts worden gewijzigd. Het is natuurlijk mogelijk om alle instellingswijzigingen te beperken of te voorkomen dat gebruikers naar bepaalde modi overschakelen. Hiermee kunt u een gebruiksstijl kiezen die het meest geschikt is voor uw werkplek.
• Presetmodus
  Deze functie is erg handig als u de ingestelde temperatuur wilt wijzigen om deze aan te passen aan een bepaald werkstuk, onderdeel of puntvorm. Selecteer eenvoudig de gewenste temperatuur uit een selectie van vooraf ingestelde temperaturen die vooraf zijn geregistreerd. (Er kunnen maximaal 5 vooraf ingestelde temperaturen worden geregistreerd.) De presetmodus kan u veel moeite besparen en de bewerkbaarheid verbeteren.

• Aanpassingsmodus
  Temperatuuraanpassing* is een essentieel onderdeel van elk strikt kwaliteitscontrolesysteem. Met de aanpassingsmodus is wat vroeger een lastige procedure was, nu net zo eenvoudig als het invoeren van de gemeten punttemperatuur in de FX-888D.
  *Pas de punttemperatuur aan de ingestelde temperatuur aan in het geval dat er een verschil is tussen die temperaturen als gevolg van puntvorm, vervanging van het verwarmingselement of andere factoren.

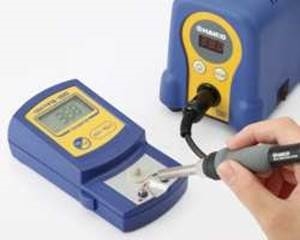

  Punttemperatuur meten met een punttemperatuurmeter (HAKKO FG-100)

• HAKKO FX-8802 N 2 (stikstof) gassysteem

  Een ruimtebesparend N2-systeem. Anti-oxidatie en voorverwarming verbeteren de soldeerbaarheid aanzienlijk.

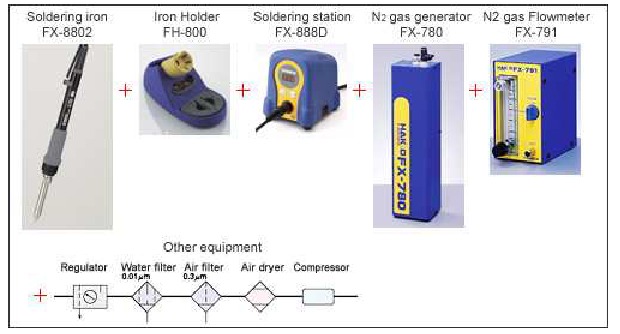

  • Voorbeeldconfiguratie (N₂-systeem)
    OPMERKING
    Soldeerstation, ijzerhouder, N2-gasgenerator en N2-flowmeter moeten afzonderlijk worden aangeschaft.

• HAKKO FX-8803 Soldeerbout voor handmatige soldeertoevoer met één hand

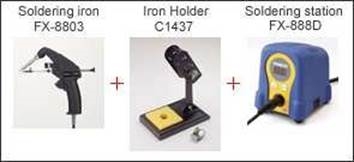

  • Voorbeeldconfiguratie (handmatig soldeertoevoersysteem met één hand)
    OPMERKING
    Soldeerstation en ijzerhouder moeten afzonderlijk worden aangeschaft.

• HAKKO FX-8804 Hete pincetten

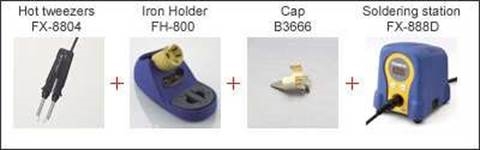

  • Voorbeeldconfiguratie (heet pincetsysteem)
    OPMERKING
    Soldeerstation, dop en ijzerhouder moeten afzonderlijk worden aangeschaft.


Gebruik/Toepassingen

De bodemplaat verwijderen.

1. Druk de schuifvergrendelingsknop naar binnen.
   Opmerking
   Druk hem stevig van bovenaf aan. Hij is gemakkelijk te openen doordat de schuifvergrendeling naar binnen helt.



2. Open de voet van de ijzerhouder terwijl u de schuifvergrendeling ingedrukt houdt.

3. Verwijder het soldeerresten in de bodemplaat.

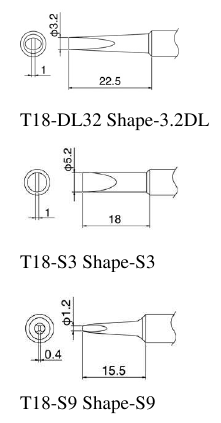

Soldeerpunt/mondstuk

T18-serie

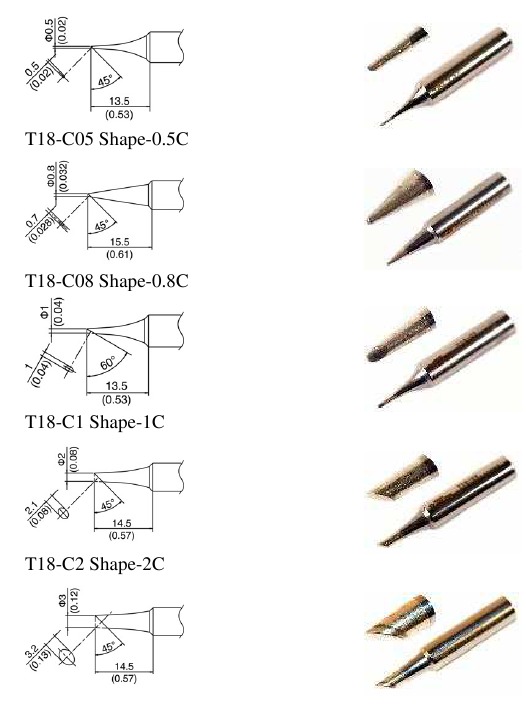

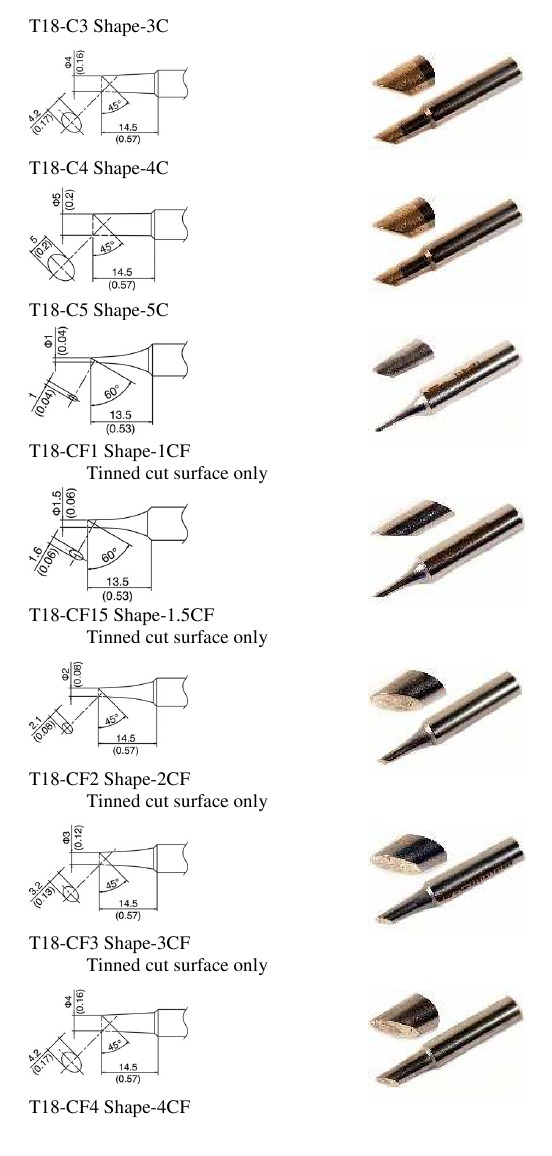

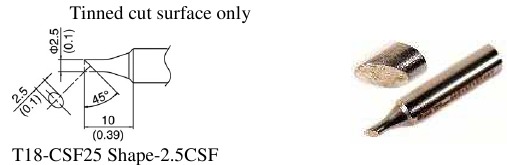

Vorm BC/C



Dit type heeft een goede warmteoverdracht met een kort punteinde, alleen vertind snijoppervlak.

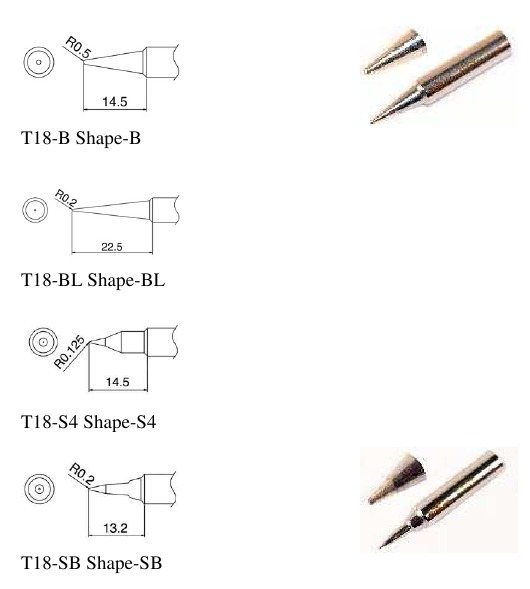

Vorm B

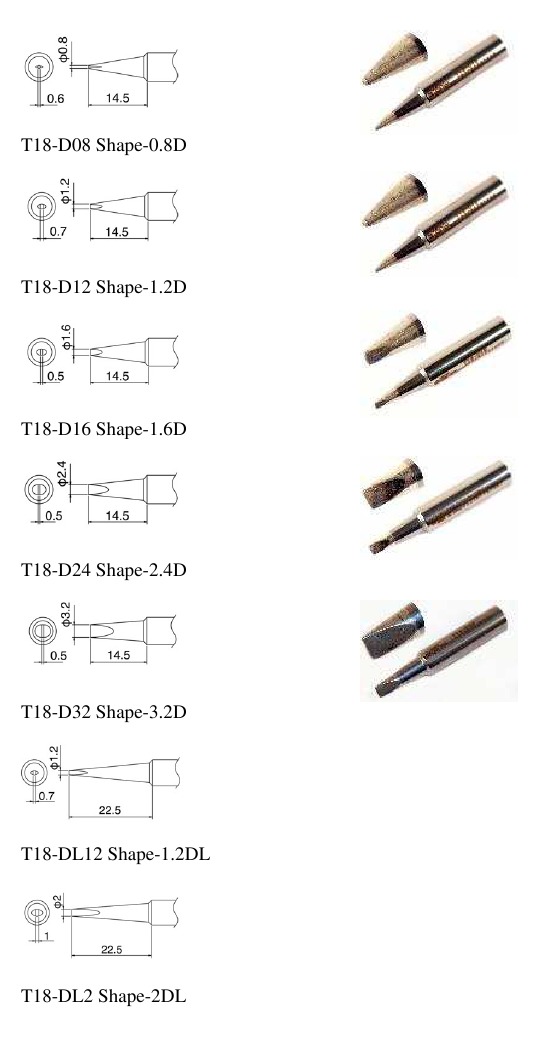

Vorm D

Vorm I

Vorm J

Vorm K

Vervangingsonderdelen

Onderdeelnr.		Naam	Specificaties
	FH800- 01SV	IJzerhouder <met reinigingsspons, rubberreiniger, reinigingsdraad>	zilver
	FH800- 01BY	IJzerhouder <met reinigingsspons, rubberreiniger, reinigingsdraad>	blauw & geel
	FX8801-01 Soldeerbout FX-8801		65W (26V)
	A1560	Verwarmingselement	65W (26V)
	B1785	Moer
	B2022	Nippel
	B3469	Puntbehuizing
	A1559	Reinigingsspons
	A1561	Reinigingsdraad

Optie

Onderdeelnr.		Naam	Specificaties
	B3474	Rubberreiniger

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hakko Electronics FX-888D Handleiding

Beschikbare talen
