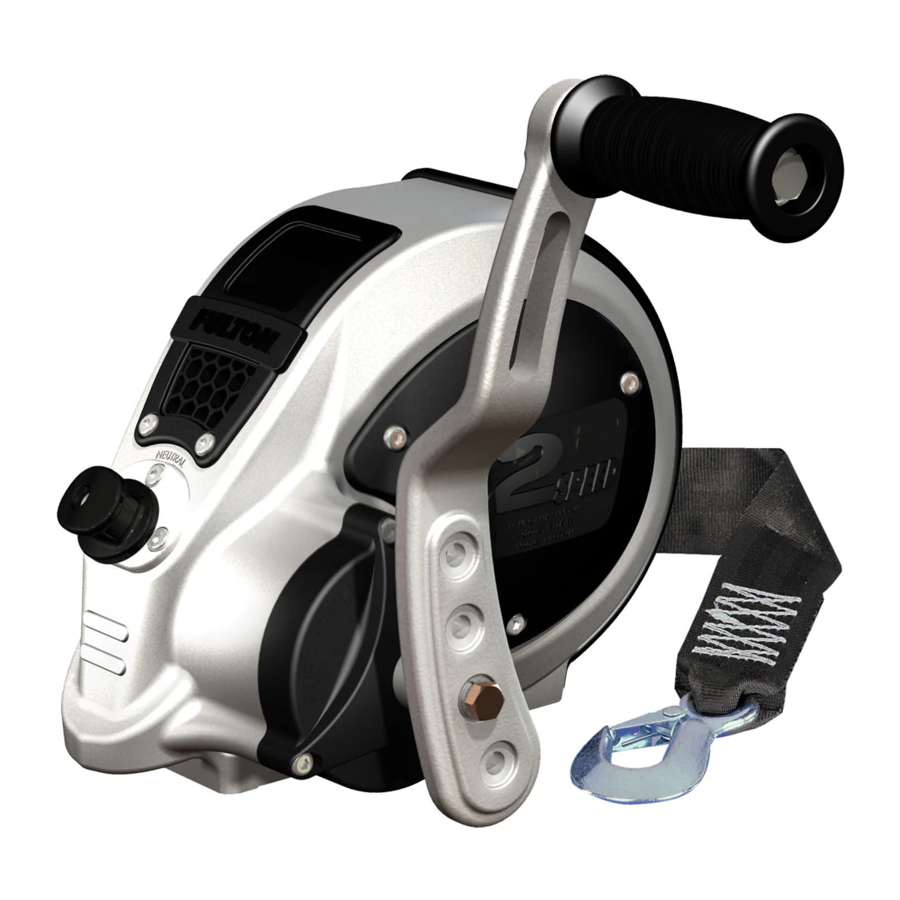

FULTON F2 Handleiding

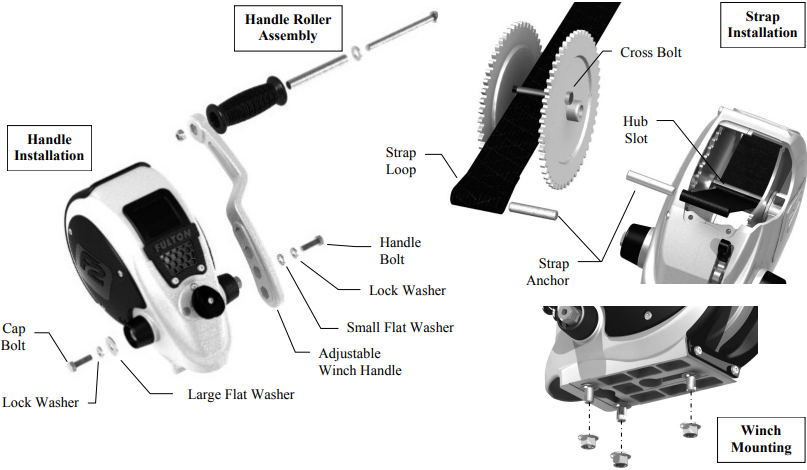

Installatie-instructies
Het niet opvolgen van alle installatie-instructies kan leiden tot defecten aan de lier.
Het montageoppervlak moet gelijk zijn aan of groter zijn dan de footprint van het lierframe. Gebruik bij het bevestigen van de trailerlier altijd drie (3) 3/8" dia. grade-5 slotbouten/borgmoeren en draai vast tot 38-41 Nm. Controleer de uiteindelijke installatie en zorg ervoor dat de lier stevig aan de montagestructuur is bevestigd.
Installatie van de handgreeprolmontage:
Monteer de handgreepmontage zoals afgebeeld en draai de borgmoer vast tot 27-34 Nm, met behulp van een 9/16" dopsleutel.
Verstelbare handgreep (15 cm tot 23 cm en rechts- of linksgestuurd):
Deze handgreep kan niet alleen in verschillende lengteconfiguraties worden gemonteerd, maar ook in een rechts- of linksgestuurde oriëntatie. Om over te schakelen naar een rechts- of linksgestuurde aandrijving, moet u eerst de bout en de ringen van elke kant van de aandrijfas verwijderen. Duw de zeskantschacht 1/2"-3/4" door naar de andere kant. Probeer niet de schacht volledig te verwijderen om de interne tandwielen en bussen op één lijn te houden. Plaats de handgreepbout en de ringen aan de handgreepzijde en draai vast tot 30-34 Nm.
Herhaal dit vervolgens voor de tegenoverliggende zijde van de schacht. Draai niet te vast.
Bevestiging van de lierband:
Gebruik de bandanker die bij de lier is geleverd, zoals hierboven afgebeeld. Steek de bandlus onder de kruisbout of door de centrale naafsleuf, steek de bandanker in de bandlus en trek deze vervolgens strak aan. Houd altijd minimaal drie volledige wikkelingen van de band op de trommel aan.
Voorafgaand aan gebruik
- Inspecteer de band en vervang deze indien beschadigd.
- Controleer of de montagehardware goed vastzit en draai deze indien nodig opnieuw vast.
- Tandwielen, ratelcontactpunten en schachtbussen moeten gesmeerd worden met een dunne olie of vet.

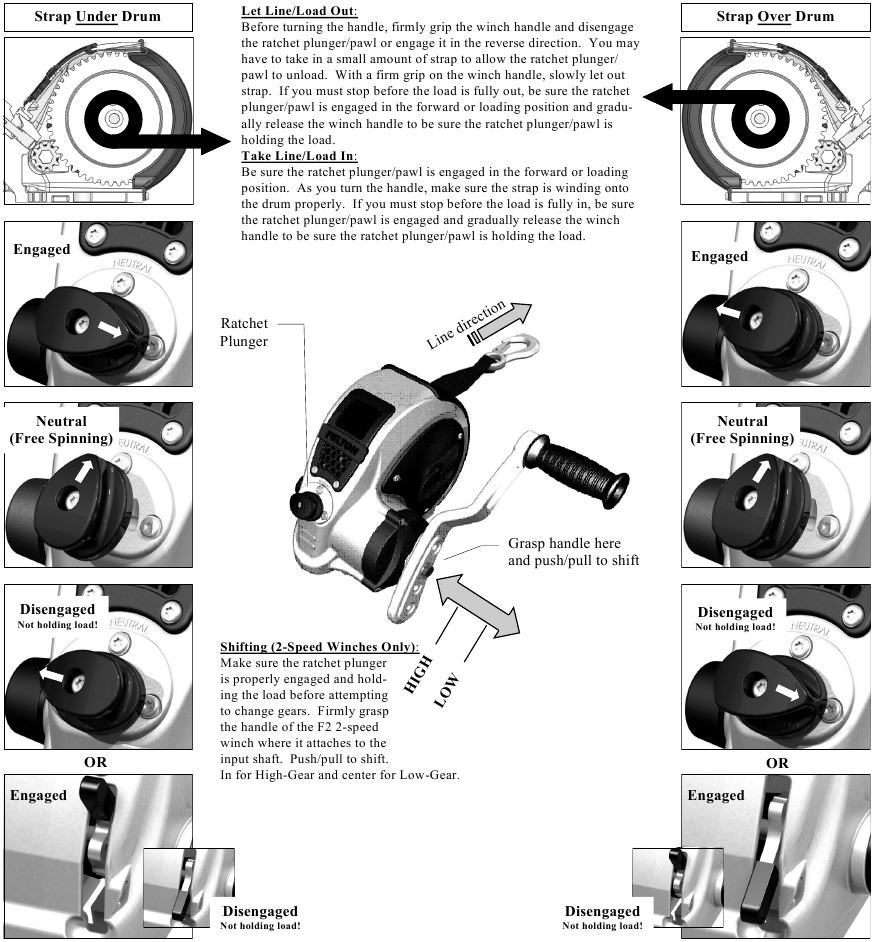

Bediening
Onderhoud
De F2 lier is ontworpen met nauwkeurig passende componenten en corrosiebestendige materialen om de onderhoudsfrequentie te minimaliseren. Af en toe schoonmaken met milde zeep en water, samen met lichte oliesmering van de contactpunten, verlengt de piekprestaties en het uiterlijk. Gebruik voor reparatie alleen onderdelen van Cequent Trailer Products of onderdelen van gelijkwaardige kwaliteit.
Veiligheidsmaatregelen
Lees, begrijp, volg en bewaar deze instructies
Lees, begrijp en volg al deze instructies en waarschuwingen (Instructies) voordat u dit product installeert en gebruikt. Installeer en gebruik dit product alleen zoals gespecificeerd in deze instructies. Een onjuiste installatie of gebruik van dit product kan leiden tot materiële schade, ernstig letsel en/of de dood. Sta nooit toe dat dit product wordt geïnstalleerd of gebruikt door iemand zonder hen deze instructies te verstrekken. U moet alle instructies en waarschuwingen lezen, begrijpen en opvolgen voor alle producten waarmee dit product in combinatie wordt gebruikt of geïnstalleerd. Bewaar deze instructies bij het product voor gebruik als referentie voor toekomstige installatie en gebruik van het product.
Het niet opvolgen van deze waarschuwingen en instructies kan leiden tot materiële schade, ernstig lichamelijk letsel en/of de dood.
- De koper/eigenaar moet ervoor zorgen dat het product wordt geïnstalleerd volgens deze instructies. De koper/eigenaar mag het product niet wijzigen of aanpassen.
- De bediener en omstanders mogen nooit een deel van het lichaam onder of op het pad van een deel van dit product of de last die wordt ondersteund of verplaatst plaatsen.
- Laat kinderen niet spelen op of rond dit product of de last die wordt ondersteund of verplaatst.
- Gebruik de lier niet om mensen te verplaatsen.
- Overschrijd nooit de maximale nominale capaciteit. Raadpleeg de gestempelde markeringen op de lier om de nominale capaciteit te verkrijgen.
- De capaciteit is gebaseerd op directe lijnspanning op de derde laag van de band op de trommel. De capaciteit wordt verminderd naarmate de band zich op de trommel opbouwt.
- Ga nooit naast de lier staan of leid de band met uw handen. • Bedien nooit met gladde, natte of olieachtige handen en houd altijd een stevige grip op de lierhendel.
- Probeer niet een lier te stoppen door de hendel vast te pakken terwijl deze in beweging is.
- Houd altijd minimaal drie lagen band op de trommel.
- Er moet een luid klikkend geluid van de ratel te horen zijn bij het trekken van de last. Als de ratel correct is ingeschakeld en er geen luid klikkend geluid te horen is, gebruik de ratel dan niet en vervang de ratelcomponenten onmiddellijk.
- Laat de slingerhendel nooit los, tenzij de ratelplunjer/pal volledig is ingeschakeld en de last wordt ondersteund.
- De lier houdt de last niet vast wanneer de last wordt uitgelaten.
- De lier is alleen ontworpen voor handmatige bediening en de lastcapaciteit is gebaseerd op een intermitterende werkcyclus.
- Overmatige kracht bij het draaien van de lierhendel kan duiden op overbelasting. FULTON winches vereisen maximaal 20 kg aan hendelkracht om de nominale last te trekken.
- Als u de lier niet met één hand kunt draaien, overbelast u de lier mogelijk.
- Lieren zijn niet ontworpen om boten aan aanhangwagens te bevestigen tijdens het slepen. Hiervoor moeten bootbinders worden gebruikt.
- Controleer periodiek of de montagehardware goed is vastgedraaid en draai deze indien nodig vast.
- Gebruik geen kabel of touw.
- Vervang altijd verbogen, gebroken of versleten onderdelen voordat u dit product gebruikt.
- Zorg er bij lieren met twee snelheden voor dat de ratelplunjer goed is ingeschakeld en de last vasthoudt voordat u probeert van versnelling te wisselen.
