Inleiding en overzicht

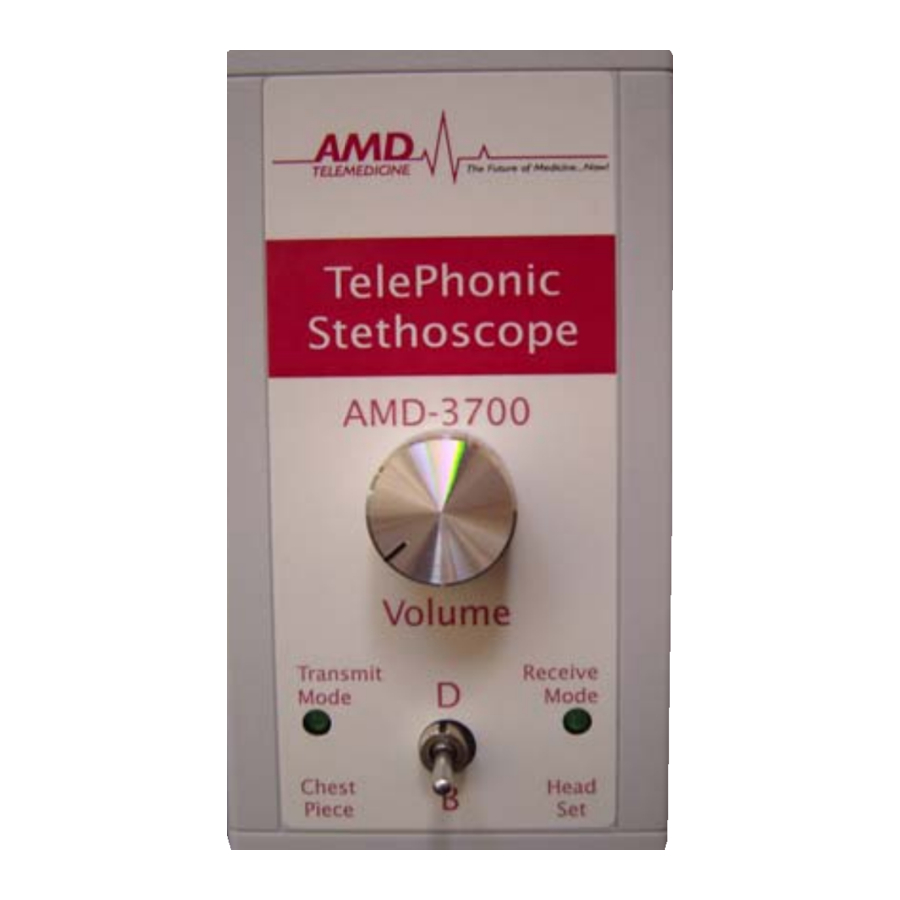

De AMD-3700 Telefoonstethoscoop biedt hoogwaardige auscultatie op afstand met een aantal waardevolle en unieke functies.
- Lage bandbreedte met behoud van kwalitatieve auscultatie. De AMD-3700 maakt verbinding met het systeem Data Channel via een RS232-interface die werkt op 19,2 Kb/s.
- Hetzelfde model kan worden geconfigureerd voor verzend- of ontvangstbewerkingen.
- Het aansluiten van de borststukconstructie zet het apparaat automatisch in de verzendmodus en verlicht het TX Mode-lampje.
- In de verzendmodus worden dezelfde auscultatiegeluiden die naar de externe AMD-3700-eenheid worden verzonden, ook aangeboden op de headsetaansluiting voor lokale bewaking.
- Als de ingang van de borststukconstructie leeg blijft, wordt het apparaat automatisch in de ontvangstmodus gezet en wordt het RX-lampje verlicht.
- Volumeregelaar voor het aanpassen van het geluidsniveau dat wordt geleverd aan de headsetaansluiting. De volumeregelaar werkt in de ontvangstmodus voor geluiden die worden ontvangen van een externe AMD3700-eenheid of in de verzendmodus voor het bewaken van geluiden die worden gegenereerd door de borststukconstructie die op die lokale eenheid is aangesloten.
- B/D-schakelaar voor een verbeterde bel/diafragma-selectie. De Bell (B)-positie schakelt de hoge tonen uit op 250 Hz en versterkt de lage frequenties onder 100 Hz voor verbeterde hartauscultatie. De Diaphragm (D)-positie vermindert de zeer lage frequentiegeluiden enigszins en breidt de hoge frequenties uit tot 1.400 Hz. De B/D-schakelaar werkt in de ontvangstmodus voor geluiden die worden ontvangen van een externe AMD3700-eenheid of in de verzendmodus voor het bewaken van geluiden die worden gegenereerd door de borststukconstructie die op die lokale eenheid is aangesloten.
De AMD-3700 Telefoonstethoscoop is bedoeld voor gebruik op recept door medische professionals.
Installatie
Het installeren van de AMD-3700 Telefoonstethoscoop is net zo eenvoudig als het aansluiten van de stroom en het aansluiten van het apparaat op een functioneel Data Channel.
- Stroom
De stroom wordt geleverd aan de AMD-3700-eenheid via een kleine, aan de muur gemonteerde voeding. Steek de voeding in een 115 vac-stopcontact en steek de stekker aan het einde van de stroomkabel in de aansluiting aan de linkerachterkant van de AMD-3700-eenheid.
Als er geen borststukconstructie op het apparaat is aangesloten, brandt het RX Mode-lampje en is het TX Mode-lampje uit. Als er een borststukconstructie op het apparaat is aangesloten, brandt het TX Mode-lampje en is het RX Mode-lampje uit. - Datacommunicatiekanaal
De AMD-3700 Telefoonstethoscoop data-interface heeft een asynchroon formaat met:- RS232 elektrische spanningsniveaus
- 19,2 Kb/s datasnelheid.
- 8 bits per teken.
- Geen pariteit.
- Eén stopbit.
De Data Communication Channel-interface moet worden ingesteld om aan deze specificatie te voldoen.
De AMD-3700 Telefoonstethoscoop functioneert als een DTE in termen van datacommunicatie. Als het Data Channel dat de verzendende AMD-3700-eenheid verbindt met de ontvangende AMD-3700-eenheid een modem, multiplexer of andere vergelijkbare DCE is, dan moet (waarschijnlijk) een rechte kabel worden gebruikt om de AMD-3700-eenheden op de Data Channel-interface aan te sluiten. De AMD-3700-eenheid heeft een mannelijke DB-9-connector aan de achterkant van de eenheid. Typisch zal DCE-apparatuur een vrouwelijke DB-9-connector hebben voor de datacommunicatie-interface. In dat geval moet een vrouwelijke DB-9 naar mannelijke DB-9 rechte kabel worden gebruikt. Soms zal DCE-apparatuur een DB-25-connector hebben voor de interface. In dat geval kan een DB-9 naar DB-25-adapter worden gebruikt, of een kabel met een vrouwelijke DB-9-connector aan het ene uiteinde en een mannelijke DB-25-connector aan het andere uiteinde.
Als een pc wordt gebruikt voor de Data Channel-interface, dan is het belangrijk om te weten dat de seriële poort (COM-poort) van een pc een DTE-interface is. In dat geval (of elke situatie waarin de Data Channel-apparatuurinterface DTE is) is een cross-over (of null modem) kabel nodig met een vrouwelijke DB-9 aan beide uiteinden van de kabel.
Voordat u de AMD-3700-eenheden op het Data Channel aansluit (of als er problemen met de datacommunicatie ontstaan), is het een goed idee om de AMD-3700-eenheden back-to-back te testen om te verifiëren dat ze goed werken. Sluit de stroom aan op beide AMD-3700-eenheden en verbind ze met elkaar met een mannelijke DB-9 naar mannelijke DB-9 cross-over kabel zoals hieronder weergegeven.
Als er geluiden van het borststuk op de headset te horen zijn, dan werken de AMD-3700-eenheden goed en als er problemen ontstaan bij het aansluiten van het apparaat op het Data Channel, is het gepast om zich te concentreren op het krijgen van het signaal door het Data Communications Channel.
![Datacommunicatiekanaal]( "AMD - AMD-3700 - Datacommunicatiekanaal")
- Modusselectie
Als er geen borststukconstructie is aangesloten op de borststukaansluiting van het apparaat, dan staat het apparaat in de ontvangstmodus en brandt het RX Mode-lampje. Het TX Mode-lampje is uit.
Als er een borststukconstructie is aangesloten op de borststukaansluiting van het apparaat, dan staat het apparaat in de verzendmodus en brandt het TX Mode-lampje. Het RX Mode-lampje is uit.
Bediening
Voor een normaal auscultatieonderzoek op afstand staat de AMD-3700-eenheid die zich bij de patiënt bevindt in de verzendmodus en staat de AMD-3700-eenheid bij de arts in de ontvangstmodus.
- TX Mode
Om als een auscultatie-zendeenheid te werken, moet de AMD-3700 een borststukconstructie hebben aangesloten op de borststukaansluiting. Dat zet het apparaat in de verzendmodus en verlicht het TX Mode-lampje dat zich net boven de borststukaansluiting bevindt. Geluiden van het borststuk worden omgezet in digitale signalen en via de RS232-data-interface verzonden.
Naast het verzenden van de digitale signalen, worden de auscultatiegeluiden van het borststuk teruggekoppeld en aangeboden op de lokale headsetaansluiting. Dus, met een optionele headset, kan de lokale gebruiker luisteren naar dezelfde auscultatiegeluiden die de luisteraar op de externe AMD-3700 (in de ontvangstmodus) zou horen.
Het volume naar de headset kan worden verhoogd door de volumeregelaar met de klok mee te draaien. Het volume te hoog zetten kan vervorming in de headset veroorzaken en zal ook het achtergrondgeluid verhogen. Begin met het laagste volume dat nodig is om de geluiden te horen, en draai vervolgens het volume omhoog indien nodig om u op specifieke geluiden te concentreren.
De B/D-schakelaar kan in een auscultatieonderzoek worden gebruikt op een vergelijkbare manier als een traditionele stethoscoop. De Bell (B)-positie schakelt de hoge tonen uit op 250 Hz en versterkt de lage frequenties onder 100 Hz voor verbeterde hartauscultatie. De Diaphragm (D)-positie vermindert de zeer lage frequentiegeluiden enigszins en breidt de hoge frequenties uit tot 1.400 Hz.
Het aanpassen van het volume of het wijzigen van de B/D-schakelaar heeft alleen invloed op wat de lokale luisteraar hoort en heeft geen invloed op wat de externe AMD-3700-luisteraar zou horen. De externe AMD-3700-luisteraar heeft onafhankelijke volume- en B/D-schakelaarbediening. - RX Mode
Zonder een borststukconstructie aangesloten op de borststukaansluiting van de TR-1, staat het apparaat automatisch in de ontvangstmodus. Met het Data Communications Channel tot stand gebracht en een headset aangesloten op de headsetaansluiting van het apparaat, is de arts ingesteld om de stethoscoopgeluiden van de externe AMD-3700 (in de verzendmodus) te horen.
Het volume naar de headset kan worden verhoogd door de volumeregelaar met de klok mee te draaien. Het volume te hoog zetten kan vervorming in de headset veroorzaken en zal ook het achtergrondgeluid verhogen. Begin met het laagste volume dat nodig is om de geluiden te horen, en draai vervolgens het volume omhoog indien nodig om u op specifieke geluiden te concentreren.
De B/D-schakelaar kan in een auscultatieonderzoek worden gebruikt op een vergelijkbare manier als een traditionele stethoscoop. De Bell (B)-positie schakelt de hoge tonen uit op 250 Hz en versterkt de lage frequentiegeluiden onder 100 Hz voor verbeterde hartauscultatie. De Diaphragm (D)-positie vermindert de zeer lage frequenties enigszins en breidt de hoge frequenties uit tot 1.400 Hz.
Onderhoud en kalibratie
Er is geen gepland onderhoud vereist voor de AMD-3700 Telefoonstethoscoop.
Er is geen kalibratie vereist voor de AMD-3700 Telefoonstethoscoop.
Als er problemen ontstaan met de AMD-3700 Telefoonstethoscoop, kan de tabel in de volgende sectie worden gebruikt om het probleem op te lossen. Alle defecte eenheden moeten worden geretourneerd voor reparatie.
De AMD-3700 Telefoonstethoscoop kan worden schoongemaakt met een vochtige doek.
Probleemoplossing
Hieronder volgt een tabel om te helpen bij het oplossen van problemen die kunnen ontstaan tijdens de installatie of bediening.
| Symptomen | Mogelijke oorzaken en oplossingen |
Geen van beide TX Mode- of RX Mode-lampjes gaan AAN | De stekker is niet helemaal in de aansluiting gestoken. Zorg ervoor dat de stekker volledig is geplaatst. Geen stroom op het stopcontact. Probeer een lamp of ander elektrisch item op dat stopcontact om te bepalen of er stroom is. Als er geen stroom is, zoek dan een stopcontact dat wel de juiste 115 vac levert. Als er stroom is op het stopcontact, Probeer een andere AMD-3700-voeding. Als de AMD-3700 werkt, stuur dan de voeding terug voor reparatie/vervanging. Als de AMD-3700-eenheid nog steeds niet werkt, stuur dan de AMD-3700-eenheid terug voor reparatie/vervanging. |
| Het borststuk is aangesloten, maar het RX Mode-lampje blijft AAN en het TX Mode-lampje is UIT. | De borststukconstructie is niet helemaal aangesloten. Zorg ervoor dat de stekker van de borststukconstructie volledig is geplaatst. De AMD-3700-eenheid is defect. Stuur de AMD-3700-eenheid terug voor reparatie/vervanging. |
| Er is niets aangesloten op de borststukaansluiting, maar het TX Mode-lampje is AAN en het RX Mode-lampje is UIT | De AMD-3700-eenheid is defect. Stuur de AMD-3700-eenheid terug voor reparatie/vervanging |
| Het borststuk is aangesloten, het TX Mode-lampje brandt, maar er is geen geluid te horen in de lokale headset. | De borststukconstructie is niet helemaal aangesloten. Zorg ervoor dat de stekker van de borststukconstructie volledig is geplaatst. De headset is niet helemaal aangesloten. Zorg ervoor dat de stekker van de headset volledig is geplaatst. De borststukconstructie en de headset zijn aangesloten op de verkeerde aansluitingen. Zorg ervoor dat de borststukconstructie en de headset zijn aangesloten op de juiste aansluitingen en volledig zijn geplaatst. |
| Het borststuk is aangesloten, het TX Mode-lampje brandt, geluiden zijn te horen in de lokale headset, maar er is geen geluid te horen in de headset van de externe AMD-3700. | De externe AMD-3700-eenheid staat niet in de ontvangstmodus. Zorg ervoor dat op de externe eenheid de headset volledig in de headsetaansluiting is geplaatst en dat er niets is aangesloten op de borststukaansluiting. Het RX Mode-lampje moet AAN zijn. Test de AMD-3700-eenheden back-to-back met een cross-over kabel. Als die test mislukt, dan is een van de twee AMD-3700-eenheden of de kabel defect. Test met een derde eenheid en een nieuwe kabel om te bepalen welke defect is. Stuur de defecte eenheid terug voor reparatie/vervanging. Als de AMD-3700-eenheden goed back-to-back testen, los dan problemen met het Data Communications Channel op. Zie voor de juiste Data Communication Channel-instelling. |
Dit product voldoet aan de veiligheidseisen van IEC 60601-1-1 voor Type BF-bescherming met behulp van een medische voeding die 9 VDC - 12 VDC levert bij maximaal 600 mA.
Vdc:
Type BF toegepast onderdeel:
Dit product kan in continu bedrijf worden gebruikt.
Dit product is niet geschikt voor gebruik in de aanwezigheid van een ontvlambaar anestheticummengsel met lucht of met continue zuurstof of lachgas.
Dit product voldoet aan deel 15 van de FCC-regels. De bediening is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke storing veroorzaken, en
- Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.
Normaal gebruik voor dit product is bij een omgevingstemperatuurbereik van +10° tot +40°C, een relatieve luchtvochtigheid van 30% tot 75%, een atmosferische druk van 700 hPa tot 1.065 hPa. Het kan worden getransporteerd en opgeslagen bij temperaturen van 0°C tot 50°C.
Voor vragen of opmerkingen kunt u contact opnemen met RNK Products, Inc., 12700 Diamond Drive, Burnsville, MN 55337
