Thule Pack 'n Pedal 100037 Handleiding

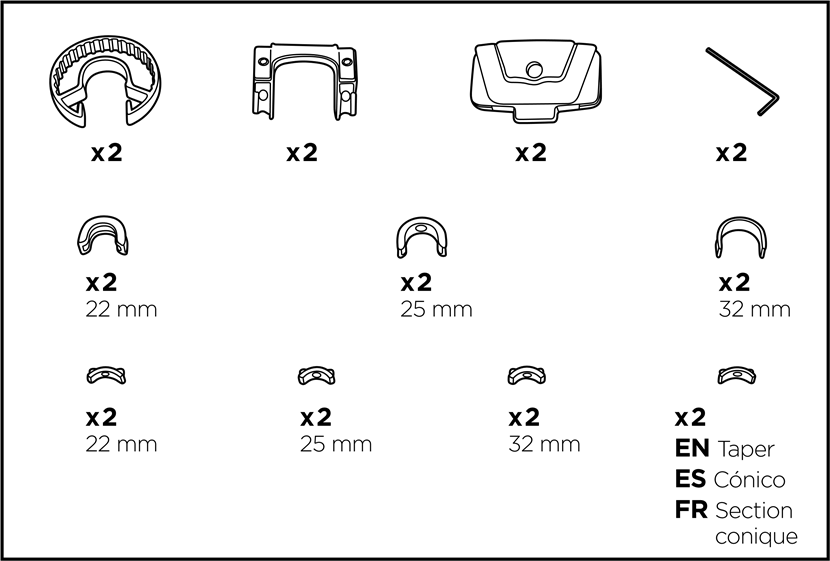

Wat zit er in de doos

Installatie

• Haal de houder uit elkaar door de twee schroeven bij de bus/pads los te draaien en de aluminium rails voorzichtig eraf te trekken.

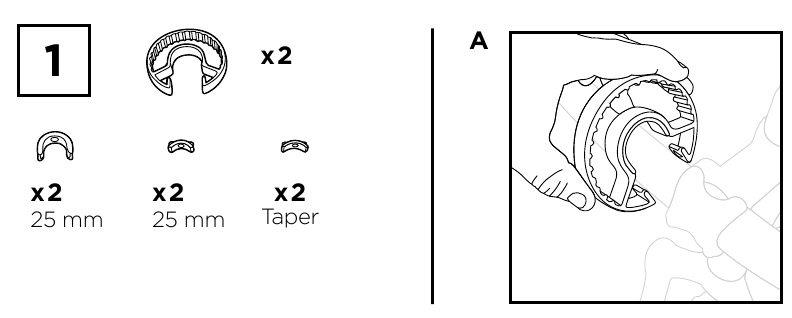

1. Test de rail op het stuur. Bind indien nodig tijdelijk de rem- en versnellingskabels vast om vrije toegang tot het middengedeelte van het stuur te bieden.

• Als het past, ga dan naar stap 2.

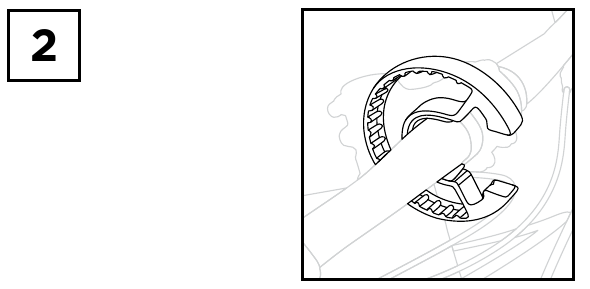

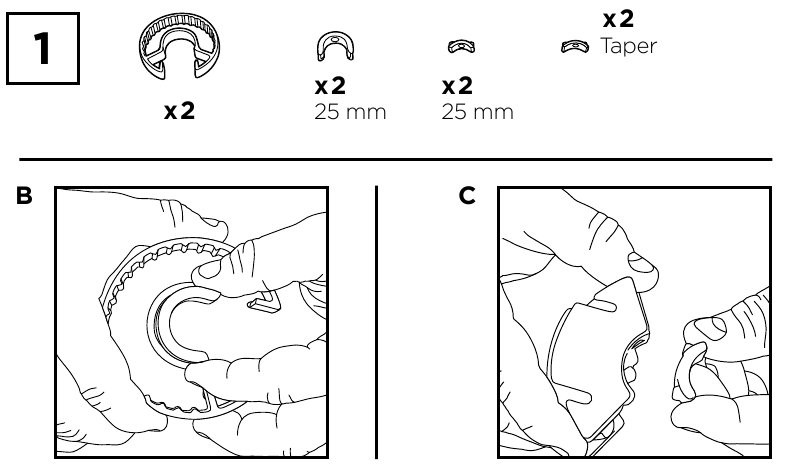

2. Selecteer de bus-/padcombinatie die past.

• Knijp voorzichtig in de bus en schuif deze in de rail.

3. Duw de pad rechtstreeks in de pinlocaties in de basis van elk klemblok.

• Plaats de eerste rail op het stuur met de opening naar voren gericht. Controleer of de railanden naar buiten gericht zijn, naar de stuurgreep toe.

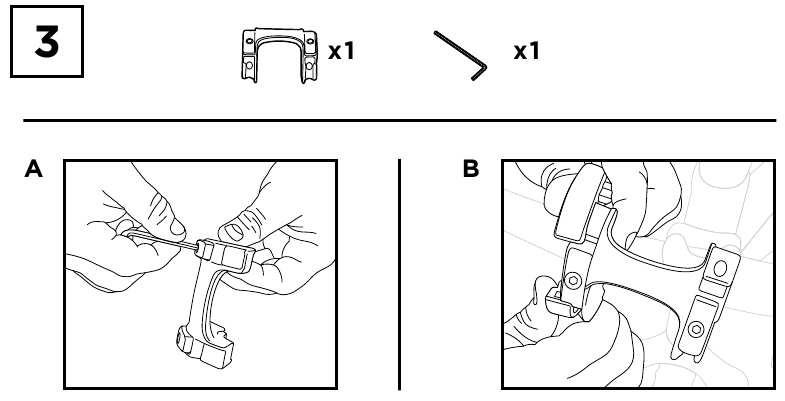

• Draai de klemblokken van de brug los totdat u de complete pijl ziet.
• Steek de brug slechts aan één kant in de rail. U kunt de andere rail in dit stadium o laten zitten.
• Controleer of de brug op de juiste manier is geplaatst, zoals afgebeeld (grotere opening aan de onderkant... deze draait rond en onder de stuurpen in zijn uiteindelijke positie).

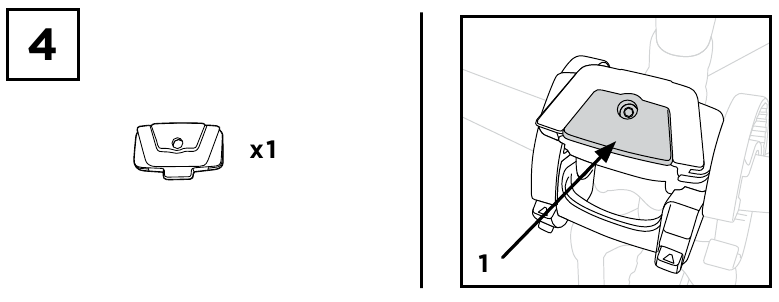

• Steek één montagebody op de rail met de A-vormige ontvanger naar beneden gericht, zoals afgebeeld.

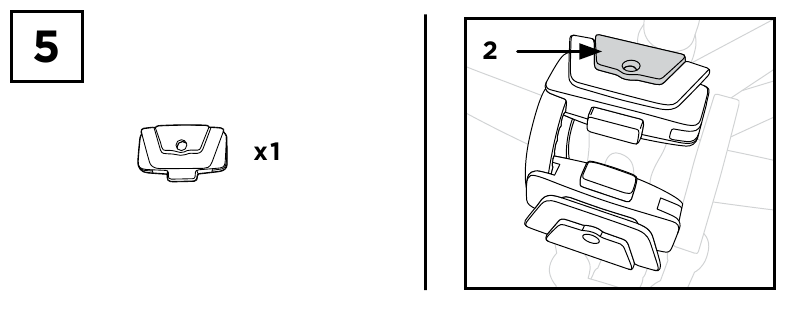

• Steek de tweede montagebody op de rail boven de eerste houder met de A-vormige ontvanger naar boven gericht, zoals afgebeeld.

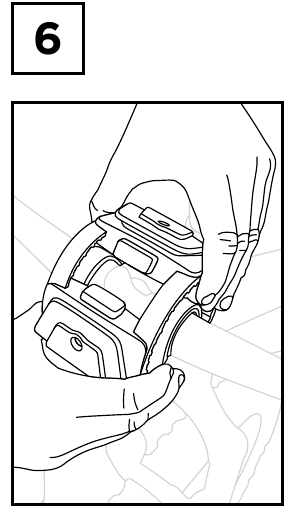

  OPMERKING: u kunt de hele constructie naar voren draaien om ruimte te maken voor een tweede montagebody die naast de eerste kan worden gemonteerd.

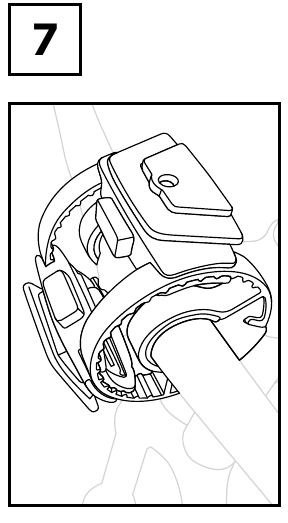

• Bevestig de tweede rail zoals afgebeeld.

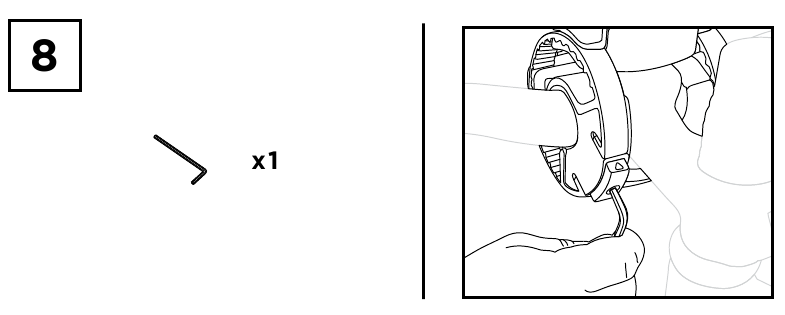

• Draai de constructie totdat de brug op de onderkant van de stuurpen rust. Dit voorkomt dat de houder draait bij gebruik van accessoires.

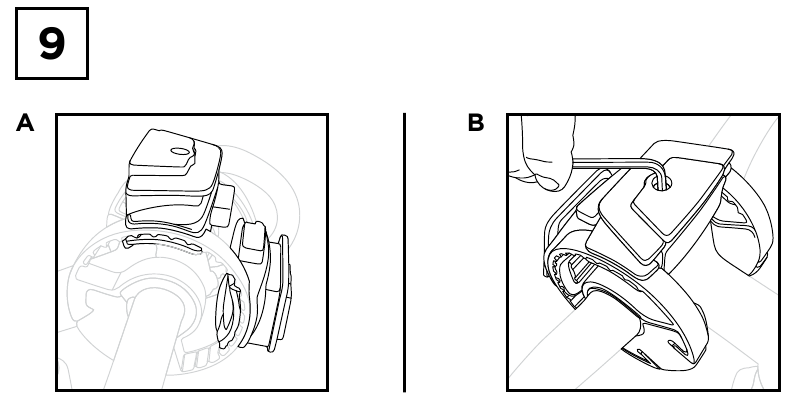

• Draai beide schroeven van het klemblok vast met een 4 mm inbussleutel tot 2 Nm.

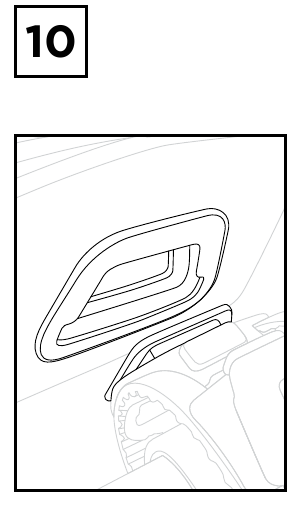

1. Plaats de houders. Houders kunnen worden aangepast aan de Thule-accessoires. Over het algemeen moet de montagebody die naar de bestuurder is gericht bijna horizontaal zijn en de naar voren gerichte montagebody bijna verticaal.
2. Draai beide schroeven van de montagebody vast met een 4 mm inbussleutel tot 2 Nm.

• U bent nu klaar om Thule Pack 'n Pedal-accessoires te gebruiken.

Thule Sweden AB, Box 69, info@thule.com
www.thule.com
