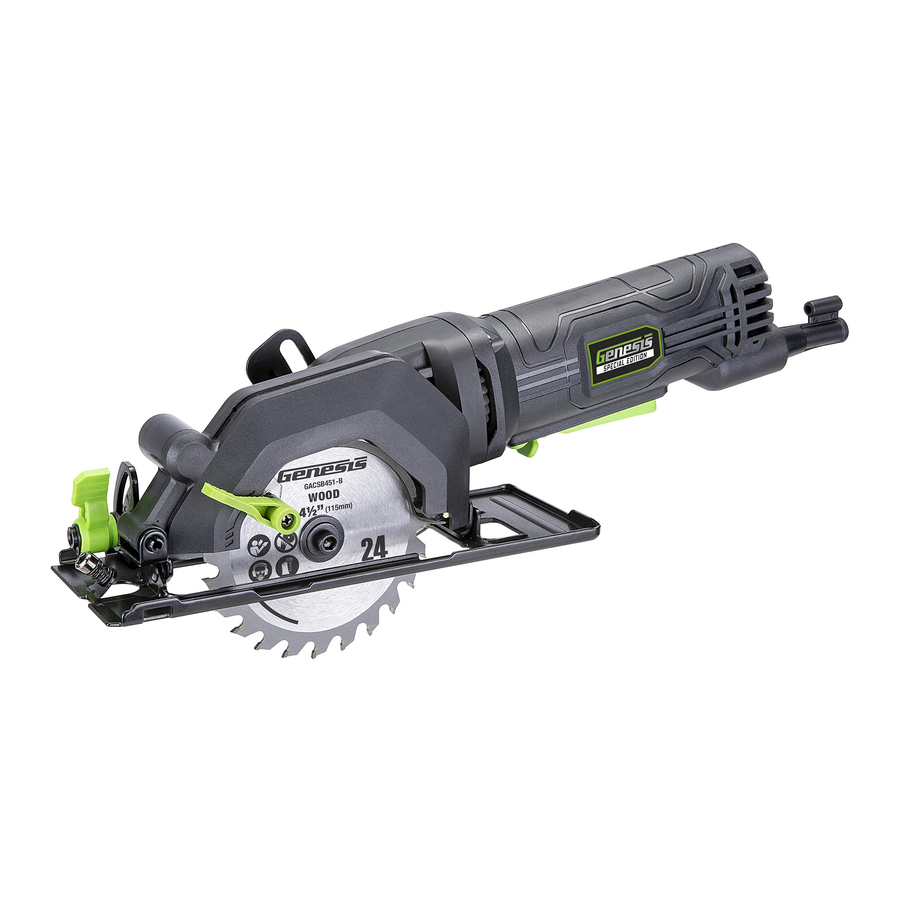

Genesis GCS445SE Handleiding

SPECIFICATIES

• Model: GCS445SE
• Nominaal vermogen: 120V~ /60Hz, 4,0 Amp
• Onbelast toerental: 3500 RPM
• Zaagbladgrootte: 4-1/2" (115mm)
• Asgatgrootte: 3/8" (9.5mm)
• Zaagcapaciteit bij 90°: 1-11/16"
• Zaagcapaciteit bij 45°: 1-1/8"
• Nettogewicht: 4,7 lb

Inclusief: 24T hardmetalen zaagblad, parallelgeleider, stofzuigeradapter en inbussleutel

Om het risico op letsel te verminderen, moet de gebruiker deze handleiding lezen en begrijpen voordat hij dit gereedschap gebruikt. Bewaar deze handleiding voor toekomstig gebruik.
Gratis hulplijn: 1-888-552-8665

Het gebruik van elk elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geworpen, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of veiligheidsbril met zijschilden en indien nodig een volledig gezichtsscherm voordat u het gereedschap gaat gebruiken. We raden een breedbeeld veiligheidsmasker aan voor gebruik over een bril of standaard veiligheidsbril met zijschilden. Draag altijd een oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

Zoek naar dit symbool om belangrijke veiligheidsmaatregelen aan te duiden. Het betekent aandacht!!! Uw veiligheid is in het geding.

ALGEMENE VEILIGHEIDSREGELS

Sommige stof die ontstaat bij machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis.
• Kristallijn silica uit bakstenen en cement en andere steenachtige producten.
• Arseen en chroom uit chemisch behandeld hout.
  Uw risico op blootstelling aan deze stoffen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

lees en begrijp alle waarschuwingen, voorzorgsmaatregelen en bedieningsinstructies voordat u deze apparatuur gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.
BEWAAR DEZE INSTRUCTIES

VEILIGHEID VAN DE WERKPLEK

• Houd uw werkplek schoon en goed verlicht. Rommelige werkbanken en donkere ruimtes nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd omstanders, kinderen en bezoekers uit de buurt tijdens het gebruik van elektrisch gereedschap.
  Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Dubbel geïsoleerd gereedschap is uitgerust met een gepolariseerde stekker (het ene contact is breder dan het andere). Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draait u de stekker om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om een gepolariseerd stopcontact te installeren. Wijzig de stekker op geen enkele manier. Dubbele isolatie maakt de geaarde stroomkabel met drie draden en het geaarde stroomtoevoersysteem overbodig.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Deze snoeren zijn geschikt voor gebruik buitenshuis en verminderen het risico op elektrische schokken.
• Gebruik geen AC-gereedschap met een DC-voeding. Hoewel het gereedschap lijkt te werken, zullen de elektrische componenten van het AC-gereedschap waarschijnlijk defect raken en een gevaar vormen voor de bediener.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik veiligheidsuitrusting. Draag altijd een veiligheidsbril. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming voor de juiste omstandigheden vermindert persoonlijk letsel.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen. Ventilatieopeningen kunnen bewegende delen bedekken en moeten worden vermeden.
• Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
• Verwijder alle stelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt.
  Een moersleutel of sleutel die aan een draaiend onderdeel van het gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht bent. Evenwichtsverlies kan in een onverwachte situatie letsel veroorzaken.
• Als er voorzieningen zijn voor het aansluiten van stofafzuiging en -opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze voorzieningen kan stofgerelateerde gevaren verminderen.
• Gebruik geen ladder of onstabiele steun. Een stabiele positie op een stevige ondergrond zorgt voor een betere controle over het gereedschap in onverwachte situaties.
• Houd de handgrepen van het gereedschap droog, schoon en vrij van olie en vet. Gladde handgrepen maken het onmogelijk om het gereedschap veilig te bedienen.

GEBRUIK EN ONDERHOUD VAN GEREEDSCHAP

• Zet het werkstuk vast. Gebruik een klem of een andere praktische manier om het werkstuk op een stabiel platform te houden. Het vasthouden van het werkstuk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
• Forceer het elektrisch gereedschap niet. Het gereedschap zal de klus beter en veiliger uitvoeren bij de voedingssnelheid waarvoor het is ontworpen. Het forceren van het gereedschap kan het gereedschap beschadigen en kan leiden tot persoonlijk letsel.
• Gebruik het juiste elektrisch gereedschap voor de klus. Forceer het gereedschap of de hulpstukken niet om een klus te klaren waarvoor ze niet zijn ontworpen.
• Gebruik het gereedschap niet als de schakelaar het niet in- of uitschakelt. Elk gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd of vervangen door een erkend servicecentrum.
• Schakel het elektrisch gereedschap uit en trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u aanpassingen maakt, de accessoires verwisselt of het gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op een onbedoelde start die persoonlijk letsel kan veroorzaken.
• Bewaar ongebruikt gereedschap buiten het bereik van kinderen en andere onervaren personen. Het is gevaarlijk in de hand van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap met zorg. Controleer of bewegende delen goed zijn uitgelijnd en vastzitten, of er onderdelen zijn gebroken en of er andere omstandigheden zijn die de werking van het gereedschap kunnen beïnvloeden. Een beschermkap of een ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum om het risico op persoonlijk letsel te voorkomen.
• Gebruik aanbevolen accessoires. Het gebruik van accessoires en hulpstukken die niet door de fabrikant worden aanbevolen of bedoeld zijn voor gebruik op dit type gereedschap, kan schade aan het gereedschap veroorzaken of leiden tot persoonlijk letsel bij de gebruiker. Raadpleeg de bedieningshandleiding voor aanbevolen accessoires.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te komen zitten en is gemakkelijker te bedienen.
• Voer het werkstuk in de juiste richting en snelheid aan. Voer het werkstuk alleen in een mes, frees of schurend oppervlak tegen de draairichting van het snijgereedschap in. Het verkeerd aanvoeren van het werkstuk in dezelfde richting kan ertoe leiden dat het werkstuk met hoge snelheid wordt weggeslingerd.
• Laat het gereedschap nooit onbeheerd draaien, schakel de stroom uit. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
• Start het elektrisch gereedschap nooit als een draaiend onderdeel in contact staat met het werkstuk.

Het gebruik van dit gereedschap kan stof of andere deeltjes in de lucht genereren en verspreiden, waaronder houtstof, kristallijn silicastof en asbest. Richt de deeltjes weg van gezicht en lichaam. Gebruik het gereedschap altijd in een goed geventileerde ruimte en zorg voor een goede stofafvoer. Gebruik indien mogelijk een stofopvangsysteem. Blootstelling aan het stof kan ernstige en blijvende ademhalings- of andere letsels veroorzaken, waaronder silicose (een ernstige longaandoening), kanker en de dood. Vermijd het inademen van het stof en vermijd langdurig contact met het stof. Als er stof in uw mond of ogen komt, of op uw huid terechtkomt, kan dit de opname van schadelijke stoffen bevorderen. Gebruik altijd een goed passend door NIOSH/OSHA goedgekeurde adembescherming die geschikt is voor blootstelling aan stof en was blootgestelde plekken met water en zeep.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Laat uw elektrisch gereedschap periodiek onderhouden. Wees voorzichtig bij het schoonmaken van een gereedschap en demonteer geen enkel onderdeel van het gereedschap, omdat interne draden kunnen worden verplaatst of bekneld.

BEWAAR DEZE INSTRUCTIES

VERLENGKABELS
Gereedschap met aarding vereist een verlengkabel met drie draden. Dubbel geïsoleerd gereedschap kan een verlengkabel met twee of drie draden gebruiken. Naarmate de afstand tot het stopcontact groter wordt, moet u een verlengkabel met een zwaardere draaddikte gebruiken. Het gebruik van verlengkabels met een onvoldoende draaddikte veroorzaakt een ernstig spanningsverlies, wat resulteert in vermogensverlies en mogelijke schade aan het gereedschap. Raadpleeg de onderstaande tabel om de vereiste minimale draaddikte te bepalen.
Hoe kleiner het draadnummer, hoe groter de capaciteit van het snoer. Bijvoorbeeld: een 14-gauge snoer kan een hogere stroom voeren dan een 16-gauge snoer. Wanneer u meer dan één verlengkabel gebruikt om de totale lengte te bepalen, zorg er dan voor dat elke kabel ten minste de vereiste minimale draaddikte heeft. Als u één verlengkabel gebruikt voor meer dan één gereedschap, telt u de ampères van het naamplaatje op en gebruikt u de som om de vereiste minimale draaddikte te bepalen.

Richtlijnen voor het gebruik van verlengkabels

• Als u een verlengkabel buitenshuis gebruikt, zorg er dan voor dat deze is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat deze geschikt is voor gebruik buitenshuis.
• Zorg ervoor dat uw verlengkabel correct is aangesloten en in goede elektrische staat verkeert. Vervang een beschadigde verlengkabel altijd of laat deze repareren door een gekwalificeerd persoon voordat u deze gebruikt.
• Bescherm uw verlengkabels tegen scherpe voorwerpen, extreme hitte en vochtige of natte ruimtes.

SPECIFIEKE VEILIGHEIDSREGELS VOOR CIRKELZAGEN

STA NIET TOE DAT GEWOONTE OF VERTROUWDHEID MET HET PRODUCT (OPGEDAAN DOOR HERHAALDELIJK GEBRUIK) DE STRIKTE NALEVING VAN DE PRODUCTVEILIGHEIDSREGELS VERVANGT. Als u dit gereedschap onveilig of onjuist gebruikt, kunt u ernstig persoonlijk letsel oplopen!

• Houd het gereedschap vast aan geïsoleerde greepoppervlakken wanneer u een handeling uitvoert waarbij het gereedschap verborgen bedrading kan raken. Contact met een "stroomvoerende" draad maakt blootliggende metalen delen van het gereedschap "stroomvoerend" en kan de bediener een schok geven.
•
  Houd uw handen uit de buurt van het snijgebied en het zaagblad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden. Houd uw lichaam aan weerszijden van het zaagblad gepositioneerd, maar niet in lijn met het zaagblad. TERUGSLAG kan ervoor zorgen dat de zaag achterwaarts springt. (Zie "Oorzaken en preventie van terugslag door de bediener") Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk. Probeer geen afgesneden materiaal te verwijderen terwijl het zaagblad beweegt.

  Zaagbladen draaien door na het uitschakelen. Wacht tot het zaagblad stilstaat voordat u het afgesneden materiaal vastpakt.
• Controleer voor elk gebruik of de onderste beschermkap goed sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij beweegt en onmiddellijk sluit. Klem de onderste beschermkap nooit vast of bind deze nooit in de open positie. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen zijn. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij beweegt en het zaagblad of een ander onderdeel niet raakt, in alle hoeken en zaagdieptes. Om de onderste beschermkap te controleren, opent u de onderste beschermkap met de hand, laat u deze los en kijkt u hoe de beschermkap sluit. Controleer ook of de intrekhendel de gereedschapsbehuizing niet raakt. Het blootleggen van het zaagblad is ZEER GEVAARLIJK en kan leiden tot ernstig persoonlijk letsel.
• Controleer de werking en de staat van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een opeenhoping van vuil.
• De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "zakzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op met de intrekhendel. Zodra het zaagblad het materiaal binnendringt, moet de onderste beschermkap worden losgelaten. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
• Zorg er altijd voor dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of vloer plaatst. Een onbeschermd, doordraaiend zaagblad zorgt ervoor dat de zaag achterwaarts loopt en alles snijdt wat zich in zijn pad bevindt. Wees u bewust van de tijd die het kost voordat het zaagblad stopt nadat de schakelaar is losgelaten.
• Houd het te zagen stuk NOOIT in uw handen of over uw been. Het is belangrijk om het werkstuk goed te ondersteunen om blootstelling van het lichaam, het vastlopen van het zaagblad of verlies van controle te minimaliseren.
• Gebruik bij het schulpen altijd een spouwmes of een rechte geleider. Dit verbetert de nauwkeurigheid van de zaagsnede en verkleint de kans op het vastlopen van het zaagblad.
• Gebruik altijd zaagbladen met de juiste maat en vorm (diamant vs. rond) asgat. Zaagbladen die niet overeenkomen met de montagehardware van de zaag, zullen excentrisch lopen, wat leidt tot verlies van controle.
• Gebruik nooit beschadigde of onjuiste zaagbladringen of -bouten. De zaagbladringen en -bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veilige bediening.
• Oorzaken en preventie van terugslag door de bediener:
  Terugslag is een plotselinge reactie op een gekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk wordt getild in de richting van de bediener.
  * Wanneer het zaagblad wordt gekneld of strak wordt vastgeklemd door de sponning die naar beneden sluit, slaat het zaagblad af en drijft de motorreactie de eenheid snel terug naar de bediener.
  * Als het zaagblad in de zaagsnede verdraaid of verkeerd uitgelijnd raakt, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de sponning klimt en terug naar de bediener springt.
  * Terugslag is het gevolg van verkeerd gebruik van het gereedschap en/of onjuiste bedieningsprocedures van de omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder aangegeven:
  > Houd de zaag stevig vast en positioneer uw lichaam en arm op een manier die u in staat stelt om TERUGSLAGkrachten te weerstaan. TERUGSLAGkrachten kunnen door de bediener worden beheerst als de juiste voorzorgsmaatregelen worden genomen.
  > Wanneer het zaagblad vastloopt, of wanneer u een zaagsnede om welke reden dan ook onderbreekt, laat u de trekker los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achterwaarts te trekken terwijl het zaagblad in beweging is, anders kan TERUGSLAG optreden.
  Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van het zaagblad te elimineren.
  > Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de sponning en controleert u of de tanden niet in het materiaal zijn ingeslagen. Als het zaagblad vastloopt, kan het omhoog lopen of TERUGSLAG geven van het werkstuk wanneer de zaag opnieuw wordt gestart.
  > Ondersteun grote panelen om het risico op het knellen van het zaagblad en TERUGSLAG te minimaliseren. Grote panelen hebben de neiging om onder hun eigen gewicht door te zakken. Steunen moeten onder het paneel worden geplaatst aan beide zijden, in de buurt van de zaaglijn en in de buurt van de rand van het paneel.
  > Gebruik geen botte of beschadigde zaagbladen. niet-geslepen of onjuist ingestelde zaagbladen produceren een smalle sponning, wat overmatige wrijving, het vastlopen van het zaagblad en TERUGSLAG veroorzaakt.
  > De vergrendelingshendels voor het instellen van de zaagdiepte en de afschuining moeten stevig en veilig zijn voordat u een zaagsnede maakt. Als de zaagbladafstelling tijdens het zagen verschuift, veroorzaakt dit vastlopen en TERUGSLAG.
  > Wees extra voorzichtig bij het maken van een "zakzaagsnede" in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan objecten doorsnijden die TERUGSLAG kunnen veroorzaken.
• Laat het gereedschap niet draaien. Bedien het gereedschap alleen als het in de hand wordt gehouden.
• Wanneer u het gereedschap vanaf een verhoogde positie bedient, wees u dan bewust van mensen of dingen onder u.
• Houd het gereedschap altijd stevig in uw handen voordat u het gereedschap "AAN" zet. De reactie op het koppel van de motor wanneer deze versnelt tot de volledige snelheid, kan ervoor zorgen dat het gereedschap draait.
• Draag oog- en gehoorbescherming. Gebruik altijd een veiligheidsbril met zijbeschermers. Tenzij anders aangegeven, biedt een gewone bril slechts een beperkte slagvastheid, het is geen veiligheidsbril. Gebruik alleen gecertificeerde veiligheidsuitrusting; oogbeschermingsmiddelen moeten voldoen aan de ANSI z87.1-normen. Beschermende gehoorbescherming moet voldoen aan de ANSI s3.19-normen.
• Bescherm uw longen. Draag een gezichtsmasker of stofmasker als de werkzaamheden stoffig zijn. Het opvolgen van deze regel vermindert het risico op persoonlijk letsel.

Lees en begrijp alle waarschuwingen, voorzorgsmaatregelen en bedieningsinstructies voordat u deze apparatuur gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product voorkomen. Bestudeer deze symbolen en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt voor een efficiëntere en veiligere bediening van dit product.

SYMBOOL	OMSCHRIJVING	SYMBOOL	OMSCHRIJVING
V	Volt	of A.C.	Wisselstroom
A	Ampère	of D.C.	Gelijkstroom
Hz	Hertz		Klasse II constructie Dubbel geïsoleerde constructie
W	Watt		Waarschuwingssymbool. Voorzorgsmaatregelen die uw veiligheid betreffen
	Nullasttoerental		Om het risico op letsel te verminderen, dient u de gebruikershandleiding te lezen voordat u dit product gebruikt.
kg	Kilogram		Draag een veiligheidsbril, gehoorbescherming en ademhalingsbescherming
H	Uren		Niet weggooien bij het huishoudelijk afval
RPM	Omwentelingen per minuut		Raak het draaiende zaagblad niet aan
SPM	Slagen per minuut		Niet gebruiken in natte omstandigheden
OPM	Oscillaties per minuut		Plaats de batterij niet in vuur
.../min	Per minuut		Batterij mag niet hoger zijn dan 59°C

Dit symbool geeft aan dat dit product is opgenomen in de lijst met Amerikaanse en Canadese eisen van ETL testing Laboratories, Inc.

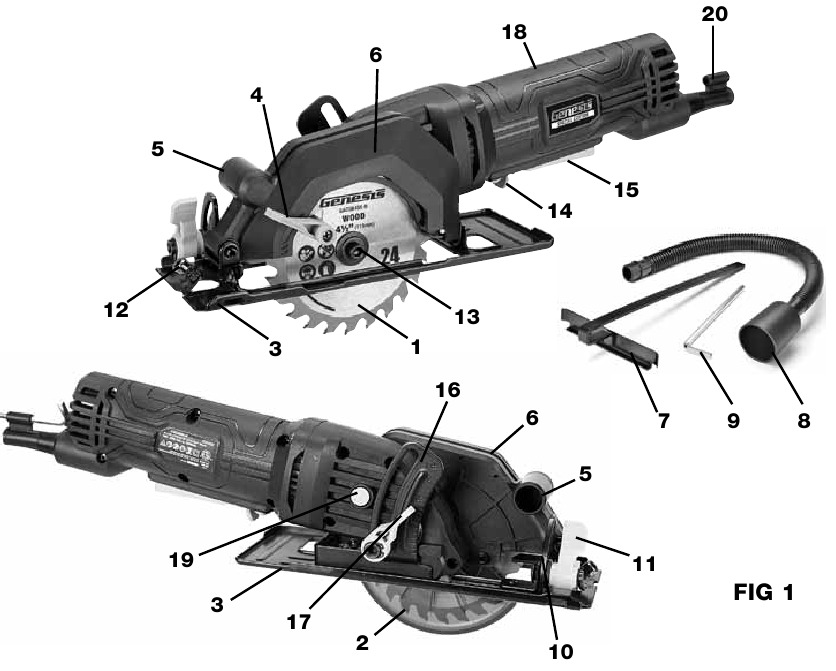

UW CIRKELZAAG LEREN KENNEN

1. Zaagblad
2. Onderste zaagbladbeschermer
3. Basis
4. Hefboom onderste beschermer
5. Stofafvoerpoort
6. Bovenste zaagbladbeschermer
7. Spouwgeleider
8. Vacuümadapter
9. Inbussleutel voor zaagblad
10. Beugel voor afschuinhoekschaal
11. Klemhendel voor afschuining
12. Vergrendelingsschroef voor spouwgeleider
13. Zaagbladbout en -ring
14. Vergrendeltrekker
15. Aan/uit-schakelaar
16. Beugel voor dieptegeleiding
17. Klemhendel voor diepte
18. Motor
19. Spindelvergrendeling
20. Opbergruimte voor inbussleutel

UITPAKKEN EN INHOUD

Vanwege moderne massaproductietechnieken is het onwaarschijnlijk dat het gereedschap defect is of dat er een onderdeel ontbreekt. Als u iets verkeerd vindt, gebruik het gereedschap dan niet voordat de onderdelen zijn vervangen of het defect is verholpen. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

INHOUD VAN DE VERPAKKING

MONTAGE EN AANPASSINGEN

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u aanpassingen uitvoert, accessoires toevoegt of een functie op het gereedschap controleert.

4-1/2" is de maximale bladcapaciteit van uw zaag. Gebruik nooit een blad dat te dik is, zodat de buitenste flensring niet goed op de as past. Een te dik blad voorkomt dat de bladbout het blad op de as bevestigt. Bladen met een grotere diameter komen in contact met de bladbeschermers. Beide situaties kunnen leiden tot een ernstig ongeluk.

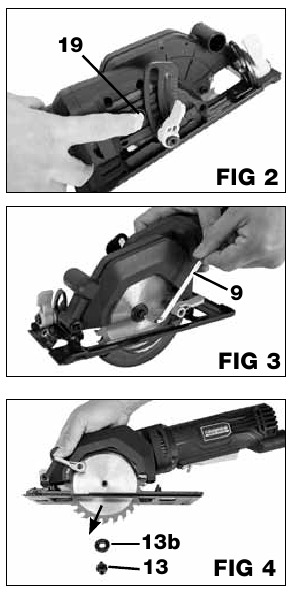

BLADINSTALLATIE (AFB. 2,3,4)

• Koppel uw cirkelzaag los.
• Houd de asvergrendelingsknop (19) ingedrukt. Draai de bladas totdat deze vastklikt.
• Gebruik de meegeleverde inbussleutel (9) om de bladbout en ring (13) te verwijderen door deze met de klok mee te draaien.
• Verwijder de buitenste flens (13b).
• Til de onderste beschermkap op en schuif het blad op de as. De pijl op het zaagblad moet overeenkomen met de pijl die de draairichting op de beschermkap aangeeft.
• Plaats de buitenste flens terug.
• Plaats de bladbout en ring terug.
• Houd de asvergrendelingsknop ingedrukt en draai de bladbout stevig vast door deze met de inbussleutel tegen de klok in te draaien.

HET BLAD VERWIJDEREN (AFB. 2,3,4)

• Koppel uw cirkelzaag los.
• Houd de asvergrendelingsknop (19) ingedrukt. Draai het blad totdat het vastklikt.
• Verwijder de bladbout en ring door deze met de meegeleverde inbussleutel (9) met de klok mee te draaien.
• Verwijder de buitenste flens.
• Til de onderste bladbeschermer op.
• Verwijder het blad van de as en van de zaag.

DE SNIJDIEPTE AANPASSEN (AFB. 5)

• Koppel uw cirkelzaag los.
• Maak de diepteklempal (17) los.
• Verplaats de basis (3) omhoog of omlaag naar de gewenste diepte, zoals aangegeven op de dieptegeleiderbeugel (16).
  OF
• Til de onderste bladbeschermer op en plaats de zaagbasis op het te zagen werkstuk met het zaagblad tegen de rand. Houd de zaagbasis omlaag op het werkstukoppervlak en breng vervolgens de motorbehuizing omhoog of omlaag om de gewenste snijdiepte te verkrijgen met behulp van de werkstukrand als referentie.
• Zet de basis vast door de hendel vast te draaien.
  OPMERKING: behoud altijd de juiste blad diepte-instelling. Voor alle sneden mag de bladdiepte niet meer dan 1⁄4" onder het te snijden materiaal uitsteken. Een te grote bladdiepte verhoogt de kans op terugslag van de zaag.

AFSCHUINHOEK AANPASSEN (AFB. 5)

• Maak de afschuinklempal (11) aan de voorkant van de zaagbasis los.
• Kantel de zaagbasis (3) totdat de gewenste hoek wordt aangegeven op de afschuiningsschaalbeugel (10).
• Draai de afschuinklempal stevig vast.
• Maak altijd een proefsnede in een stuk afvalhout en meet de snijhoek om te bevestigen dat de afschuinhoek correct is ingesteld. Pas indien nodig de afschuinhoek aan voordat u het werkstuk gaat zagen.

LIJN-VAN-SNEDE-INDICATOREN

• De lijn-van-snede-indicatorinkeping bevindt zich aan de voorkant van de zaagbasis.
• De linker rand van de inkeping wordt gebruikt om een lijn te volgen bij het maken van een snede van 0°.
• De rechter rand van de inkeping wordt gebruikt om een lijn te volgen bij het maken van een afschuining van 45°.
• Aangezien de bladdiktes variëren, is het noodzakelijk om proefsneden te maken in afvalmateriaal, langs een richtlijn, om de juiste uitlijning van de richtlijn binnen de inkeping te bepalen om een nauwkeurige snede te verkrijgen.

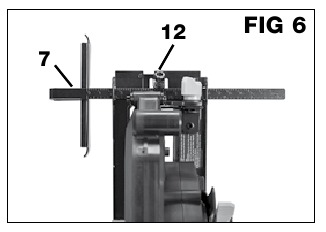

DE GELEIDER INSTALLEREN (AFB. 6)

Bij het zagen van hout in de lengterichting zaagt u meestal "met" de houtnerf in plaats van dwars op de nerf. Het zagen "met" de houtnerf wordt "schulpen" of een schulpsnede genoemd. Aangezien schulpsneden meestal lang zijn, kan het moeilijk zijn om de richtlijn nauwkeurig over de gehele afstand van de snede te volgen. Om de bediener te helpen een rechte schulpsnede te verkrijgen, kan een rechte rand op het werkstuk worden geklemd of kan de meegeleverde geleider worden gebruikt. Om de geleider op uw zaag te installeren, voert u de volgende stappen uit.

• Koppel uw cirkelzaag los.
• Steek de geleider door de twee sleuven op de zaagbasis aan de voorkant van de zaag, beginnend met de sleuf in de linker zijkant van de basis.
• Schuif de geleider door de sleuven totdat deze uit de rechterkant van de basis steekt.
• Pas de geleider aan voor de gewenste zaagbreedte en draai vervolgens de borgschroef (12) in het midden stevig vast om de geleider in positie te vergrendelen.

Om persoonlijk letsel en schade aan het werkstuk te voorkomen, steekt u de geleider door alle sleuven op de basis.

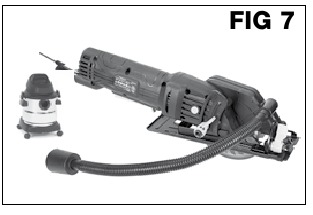

DE VACUÜM-ADAPTERSLANG INSTALLEREN (AFB. 7)
Er is een vacuüm-adapterslang meegeleverd met het gereedschap. Indien correct gebruikt, kan deze helpen stof, spaanders en zaagafval uit het zaaggebied te verwijderen.

1. Sluit het kleine uiteinde van de vacuümadapter aan op de stofafvoerpoort op het gereedschap.
2. Sluit het andere uiteinde van de vacuümadapter aan op het uiteinde van een stofzuigerslang.

WERKING

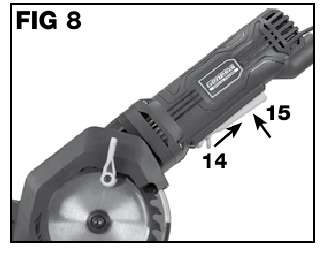

DE ZAAG STARTEN EN STOPPEN (AFB. 8)

Controleer voordat u het gereedschap aansluit altijd of het gereedschap is uitgeschakeld. Het per ongeluk starten van de zaag kan persoonlijk letsel veroorzaken.
Om de zaag te starten, trekt u de vergrendelingshendel (14) in de richting zoals weergegeven in AFB. 8, druk vervolgens op de schakelaar (15).
OPMERKING: Laat het blad altijd de volledige snelheid bereiken voordat u de zaag in het werkstuk geleidt.

Het contact van het blad met het werkstuk voordat de volledige snelheid is bereikt, kan ervoor zorgen dat uw zaag naar u toe terugkaatst, wat kan leiden tot ernstig persoonlijk letsel.

Om de zaag te stoppen, laat u de schakelaar los. Laat het blad volledig tot stilstand komen.
OPMERKING: Verwijder uw zaag niet van het werkstuk terwijl het blad nog in beweging is.

TOEPASSING

Om het zagen gemakkelijker en veiliger te maken, moet u het gereedschap voorzichtig in een rechte lijn naar voren bewegen. Het forceren of draaien van het gereedschap zal leiden tot oververhitting van de motor en gevaarlijke TERUGSLAG, wat mogelijk ernstig persoonlijk letsel kan veroorzaken.
Het is belangrijk om de juiste techniek voor het bedienen van uw zaag te begrijpen en te leren wat de juiste en onjuiste manieren zijn om met uw zaag om te gaan.
Even belangrijk voor veilig werken en het realiseren van nauwkeurige sneden is de juiste voorbereiding van het werkstuk en het werkgebied voordat u de eerste snede met de zaag maakt.

• Houd het gereedschap stevig met uw hand vast.
• Vermijd het plaatsen van uw hand op het werkstuk tijdens het maken van een snede.
• Plaats het werkstuk met de "goede" kant naar beneden.
• Klem het werkstuk stevig vast, zodat het niet beweegt tijdens het zagen.
• Plaats een klem in de buurt van de snede om het werkstuk verder te ondersteunen.
• Teken een richtlijn langs het gewenste zaagpad voordat u uw zaag of de snede start.
• Verplaats en houd het snoer uit de buurt van het zaaggebied. Positioneer het snoer zo dat het niet aan het werkstuk blijft haken en u niet op het snoer staat of erover struikelt tijdens het zagen.

Als tijdens het bedienen van de zaag het snoer aan het werkstuk of een ander object blijft haken tijdens het zagen, laat dan onmiddellijk de schakelaar los. Koppel de zaag los en verplaats het snoer zodat het niet opnieuw blijft haken.

DWARSZAGEN EN SCHULPEN
Het rechtstreeks dwars op de nerf van een stuk hout zagen wordt dwarszagen genoemd en is waarschijnlijk het meest voorkomende type zaagsnede met een cirkelzaag. Het zagen van hout in de lengterichting, of "met" de nerf, wordt schulpen genoemd. Het wordt echter meestal eenvoudigweg aangeduid als schulpen. Beide soorten sneden worden op dezelfde manier uitgevoerd, met uitzondering van de methoden die worden gebruikt om het werkstuk te ondersteunen en vast te zetten om te zagen. Nadat u het werkstuk in positie hebt vastgezet met klemmen of soortgelijke apparaten, het werkgebied hebt voorbereid, het snoer hebt geplaatst zodat het niet wordt doorgesneden of blijft haken, de zaaginstellingen hebt uitgevoerd, de nodige metingen hebt verricht, een rechte richtlijn hebt getekend en uw oogbescherming hebt opgezet, kunt u beginnen met het zagen.

• Houd het gereedschap stevig vast.
• Plaats het voorste deel van de zaagbasis op het te zagen werkstuk zonder dat het blad contact maakt. Lijn de lijn-van-snede-indicatorinkeping aan de rechterkant van de basis uit met uw richtlijn.
• Schakel de zaag in door de schakelaar in te drukken en wacht tot het blad de volledige snelheid heeft bereikt.
• Beweeg het gereedschap gemakkelijk naar voren over het werkstukoppervlak, houd het vlak en beweeg soepel terwijl u uw richtlijn volgt, totdat het zagen is voltooid.
• Laat de schakelaar los. Wacht tot het blad volledig tot stilstand is gekomen. Controleer of de onderste beschermkap is teruggekeerd naar de positie rond het blad. Nu kunt u de zaag veilig van het werkstuk verwijderen en uit de weg leggen.
• Om zuivere sneden te bereiken, houdt u uw zaaglijn recht en de snelheid van de voortgang uniform.
• Als de snede uw beoogde zaaglijn niet goed volgt, probeer dan niet het gereedschap terug naar de zaaglijn te draaien of te forceren. Als u dit doet, kan het blad vast komen te zitten en leiden tot gevaarlijke terugslag en mogelijk ernstig letsel. Laat in plaats daarvan de schakelaar los, wacht tot het blad tot stilstand is gekomen en verwijder vervolgens het gereedschap. Lijn de zaag opnieuw uit op een nieuwe zaagrichtlijn en begin opnieuw met zagen.
• Vermijd het plaatsen van uzelf in het pad van spaanders en houtstof die uit de zaag worden geworpen.

AFSCHUINZAGEN
Afschuinzaagsneden worden gemaakt met dezelfde techniek als dwarszagen en schulpen die in de vorige paragraaf worden beschreven. Het verschil is dat het blad in een hoek (gekanteld) tussen 0° en 45° wordt ingesteld.
Een afschuinzaagsnede die in een hoek op de rand van een plank wordt gemaakt, wordt een verstek genoemd. Voor sommige versteksneden moet u mogelijk de onderste beschermkap handmatig intrekken om het blad in en/of door de snede te laten gaan.
Er zijn gereedschappen die beter geschikt zijn voor afschuin- en versteksneden dan de handcirkelzaag. Hoewel de binnenste lijn-van-snede-indicatorinkeping de bediener helpt bij het volgen van de zaagrichtlijn, belemmert de gekantelde motorbehuizing echter het vermogen om het blad te zien, waardoor nauwkeurige sneden moeilijk worden. Voordat u een project met talloze verstek- of afschuinzaagsneden aangaat, wordt aanbevolen dat de onervaren zaaggebruiker de tijd neemt om oefensneden te maken in afvalhout om vertrouwd te raken met en de moeilijkheden te overwinnen die gepaard gaan met verstek-/afschuinzagen.

ZAKSNEDEN
Een zakzaagsnede is een snede die moet worden gemaakt binnen het gebied van het werkstuk in plaats van te beginnen vanaf een buitenrand en naar binnen te werken. Zakzaagsneden kunnen erg gevaarlijk zijn voor de beginneling om te proberen vanwege de noodzaak om de onderste beschermkap handmatig in te trekken en een invalsnede uit te voeren, wat potentieel gevaarlijk is.

• Pas de afschuining aan op nul.
• Stel het blad in op de juiste bladdiepte.
• Zwenk de onderste bladbeschermer omhoog met behulp van de hendel van de onderste bladbeschermer.
  OPMERKING: Til de onderste bladbeschermer altijd op met de hendel om ernstig letsel te voorkomen.
• Houd de onderste bladbeschermer bij de hendel vast.
• Laat de voorkant van de basis plat tegen het werkstuk rusten met het achterste deel van de zaag omhoog, zodat het blad het werkstuk niet raakt.
• Start de zaag en laat het blad de volledige snelheid bereiken.
• Geleid de zaag omlaag in het werkstuk en maak de snede.

  Zaag altijd in een voorwaartse richting bij het maken van zakzaagsneden. Zagen in de omgekeerde richting kan ervoor zorgen dat de zaag op het werkstuk klimt en terug naar u toe beweegt.
• Laat de schakelaar los en laat het blad volledig tot stilstand komen.
• Til de zaag van het werkstuk.
• Herhaal deze procedure voor de overige zijden en verwijder vervolgens de hoeken met een handzaag of decoupeerzaag.

  Bind de onderste bladbeschermer nooit in een verhoogde positie vast. Het bloot laten van het blad kan leiden tot ernstig letsel.

ACCESSOIRES

Aanbevolen accessoires voor dit gereedschap:

Modelnr.	Afbeelding	Beschrijving	Toepassing
GACSB451		24 Teeth TCT Premium Saw Balde	voor het snijden van hout, plastic en andere zachte materialen
GACSB452		60 Teeth HSS Saw Balde	voor het snijden van gipsplaat, hout, aluminium en andere non-ferro dunne plaatmaterialen

ONDERHOUD

REINIGING
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste soorten plastic zijn gevoelig voor schade door diverse soorten commerciële oplosmiddelen en kunnen beschadigd raken door het gebruik ervan. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op basis van petroleum, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemische stoffen kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.
Elektrische gereedschappen die worden gebruikt op glasvezelmaterialen, wandplaten, vulmiddelen of gips zijn onderhevig aan versnelde slijtage en mogelijk voortijdig defect, omdat de glasvezelchips en slijpsels zeer schurend zijn voor lagers, borstels, commutatoren, enz. Daarom raden we het gebruik van dit gereedschap niet aan voor langdurig gebruik op dit soort materialen. Als u echter met een van deze materialen werkt, is het uiterst belangrijk om het gereedschap met perslucht te reinigen.

SMERING
Dit gereedschap is in de fabriek permanent gesmeerd en heeft geen extra smering nodig.

TOLL-FrEE HELPLIJN
Voor vragen over dit of een ander GENESIS™-product kunt u gratis bellen met: 888-552-8665.
Of bezoek onze website: www.genesispowertools.com

Referenties

• Home - Genesis Power Tools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Genesis GCS445SE Handleiding

Beschikbare talen
