OnlyAboutInnovation SkimmerMotion Handleiding

Inleiding

Uw SkimmerMotion TM is ontworpen en vervaardigd voor jarenlang probleemloos gebruik. Lees en begrijp alle waarschuwingen, veiligheids- en garantie-informatie in dit document voordat u uw Skimmer Motion installeert.

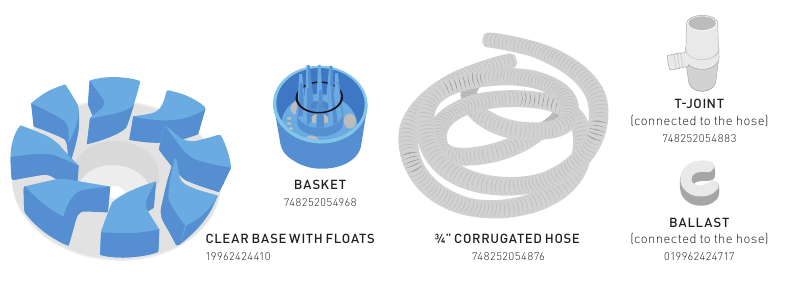

ONDERDELEN

De volgende onderdelen zijn inbegrepen bij uw SkimmerMotion

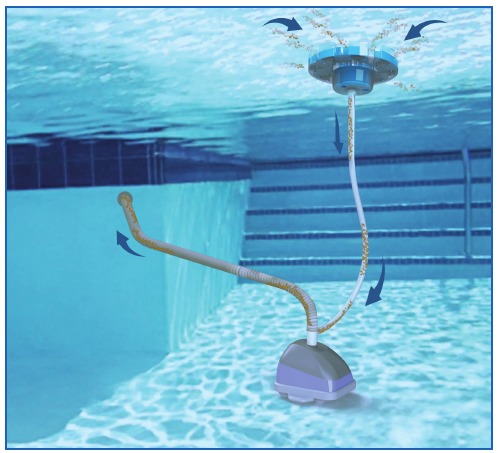

SNELLE INSTRUCTIES

Support@OnlyAboutInnovation.com

1. Reinig het zwembadfilter & mand.
2. Sluit de slangen aan volgens de bijgevoegde afbeelding.
3. Controleer of alle zwembadslangen en T-stukverbindingen goed vastzitten.*
4. Plaats de mand in de doorzichtige basis en lijn de basispen uit met gat nr. 2 in de mand.
5. Als u een pomp met variabele snelheid (VSP) heeft, stel dan de snelheid in tussen 2900-3450 voordat u verdergaat. Laat de pomp minstens 3 uur per dag draaien.
6. Sluit bij de zwembadpomp de hoofdafvoer af, verminder de zuigkracht van de wandskimmer en verhoog de zuigkracht naar de zuigpoort die is aangesloten op SkimmerMotion.
   * Zodiac TM gedraaide connector vereist een adapter

VIDEO-INSTRUCTIES
Scan de QR-code of typ voor video-instructies
skimmermotion.com/installation

INSTALLATIEGIDS

1. Uitpakken

2. Rek elk segment van de 3/4" golfslang uit om het geheugen te elimineren.

3. Schakel de pomp en elke elektrische bron van het zwembad uit voordat u gaat installeren.

4. Reinig / spoel het zwembadfilter & mand

5. Koppel de hoofdslang los van uw reiniger.

6. Deze stap is alleen voor Zodiac TM-reinigers met draaislotverbinding. Voeg Zodiac TM Adapter toe *


* Apart verkrijgbaar.

7. Sluit het T-stuk stevig aan om lekken te voorkomen

8. Sluit de slang stevig aan om lekken te voorkomen

9. Bevestig de Skimmer aan de ¾" golfslang

10. Plaats de mand in de doorzichtige basis, lijn de rode pen uit met het mandgat #2. plaats de O-ring

11. Plaats de reiniger & SkimmerMotion in het water zo ver mogelijk van de zuigpoort, controleer of er geen bellen of slang in de knoop zit

12. Zet de pomp aan

13. Pomp met variabele snelheid? Stel de VSP-pomp in tussen 2800 en 3450 RPM voordat u verdergaat. Laat +3 uur per dag draaien boven 2900 RPM voor betere prestaties * *

14. Pas de zuigkracht aan. Sluit bij de zwembadpomp de hoofdafvoer af, verminder de zuigkracht van de wandskimmer en verhoog de zuigkracht naar de zuigpoort die is aangesloten op SkimmerMotion.


** Sla deze stap over als u geen VSP-pomp met variabele snelheid heeft.

PROBLEEMOPLOSSING

SYMPTOOM	MOGELIJKE OORZAAK	OPLOSSING
Zwakke draaikolk Niet genoeg zuigkracht Automatische zwembadreiniger drijft of houdt niet vast aan de grond	Zuigkracht te laag afgesteld	Lijn de rode pen in de doorzichtige basis uit met gat #2 of met gat #1 voor meer zuigkracht.
	Zwembadfilter verstopt	Reinig de zwembadpompkorf & filter.
	Golfslang verstopt of kapot	Reinig de slang met vers water of vervang de slang.
	Niet genoeg systeemvacuüm	Sluit bij de zwembadpomp de hoofdafvoer af en verminder de zuigkracht van de wandskimmer, verhoog vervolgens de zuigkracht naar de zuigpoort die is aangesloten op SkimmerMotion.
		Sluit het T-stuk stevig aan op uw zuigreiniger. Controleer of alle zwembadslangen goed vastzitten.
De onderste zwembadreiniger maakt geen verbinding meer met SkimmerMotion	Los T-stuk of T-stuk niet breed genoeg	Sluit het T-stuk stevig aan op uw zuigreiniger & controleer of alle slangen goed vastzitten. Vervang het T-stuk.
Er komt lucht in de leiding Zuigt lucht aan Maakt lawaai	Vacuümzuiging is te sterk	Het ballastgewicht (meegeleverd) moet in het tweede segment (~2 ft. vanaf het oppervlak) van de 3/4" slang worden geplaatst. Voeg een tweede ballastgewicht toe als het lawaai aanhoudt.
	Verkeerde aanpassing van de mandinstelling.	Verminder de zuigkracht door de rode pen van de doorzichtige basis uit te lijnen met het mandgat #3.
SkimmerMotion niet waterpas met het zwembadoppervlak	Ballastgewicht niet goed geplaatst of ontbreekt.	Het meegeleverde ballastgewicht moet in het tweede deel van de 3/4" golfslang worden geplaatst. Voeg een tweede ballastgewicht toe als het lawaai aanhoudt.
Blauwe mand raakt verstopt door grotere bladeren	O-ring ontbreekt	Plaats een O-ring (meegeleverd) in de mand.
Het T-stuk (meegeleverd) past niet op mijn Zodiac TM-draaislotconnector	Zodiac TM MX8, X7, T3 en T5 gebruiken een speciale draaislotconnector.	Installeer een draaislotadapter op het T-stuk.
SkimmerMotion-slang raakt verstrikt met de slang van de zwembadreiniger	SkimmerMotion-golfslang gebogen of opgerold.	Rek elk segment van de 3/4" golfslang uit om het geheugen te elimineren.
	De eerste installatie moet worden gecorrigeerd	Verleng de slangen van de zwembadreiniger & SkimmerMotion zo ver mogelijk van de zuigpoort. Verwijder luchtbellen uit de slangen.

Bekijk video's met tips voor probleemoplossing skimmermotion.com/tips

KLANTENSERVICE
Voor technische assistentie & onderdelen
Support@OnlyAboutInnovation.com

VRAGEN
Bel 1-866-875-4607
Maandag-vrijdag
8:30 am-5:00 pm Eastern Time

skimmermotion.com

BELANGRIJKE MEDEDELING & WAARSCHUWING

BELANGRIJKE MEDEDELING
AAN DE INSTALLATEUR:
Deze handleiding bevat belangrijke informatie over de installatie, bediening en het veilige gebruik van dit product. Deze informatie moet na installatie van de zwembadreiniger aan de eigenaar en/of bediener van deze apparatuur worden gegeven.
AAN DE GEBRUIKER:
Deze handleiding bevat belangrijke informatie die u zal helpen bij het bedienen en onderhouden van deze zwembadreiniger. Bewaar het voor toekomstig gebruik. Raadpleeg Only About Innovation met eventuele vragen over de SkimmerMotion en de accessoires.

ONDERHOUD
Houd de SkimmerMotion-mand periodiek vrij van vuil en andere voorwerpen. Controleer en verwijder eventuele obstructies in het midden van de mand en het ¾" gat.

Lees en volg alle waarschuwingen en instructies die zijn opgenomen voordat u dit product installeert. Het niet opvolgen van veiligheidswaarschuwingen en instructies kan leiden tot ernstig letsel, de dood of schade aan eigendommen.

Om het risico op letsel te vermijden, mogen kinderen de SkimmerMotion niet gebruiken of ermee spelen.

Gevaarlijke zuigkracht. Niet spelen met reiniger of slang of op het lichaam aanbrengen. Zuigkracht kan haar of lichaamsdelen vangen en scheuren. Slang kan zwemmers laten struikelen of verstrikt raken, wat kan leiden tot verdrinking.

Gevaar voor beknelling door zuigkracht, letsel en verdrinking. Als uw zwembad een speciale zuigpoort ("vac-poort") heeft voor stofzuigen of voor een automatische zwembadreiniger, moet deze afgedekt zijn wanneer deze niet in gebruik is. Een "vac-poortfitting" kan worden gekocht bij uw plaatselijke zwembadwinkel en moet voldoen aan de IAPMO SPS4-99A-norm.

Stop de pomp voordat u het apparaat probeert te reinigen. Laat geen zwemmers toe in het zwembad terwijl de zwembadreiniger in werking is.
