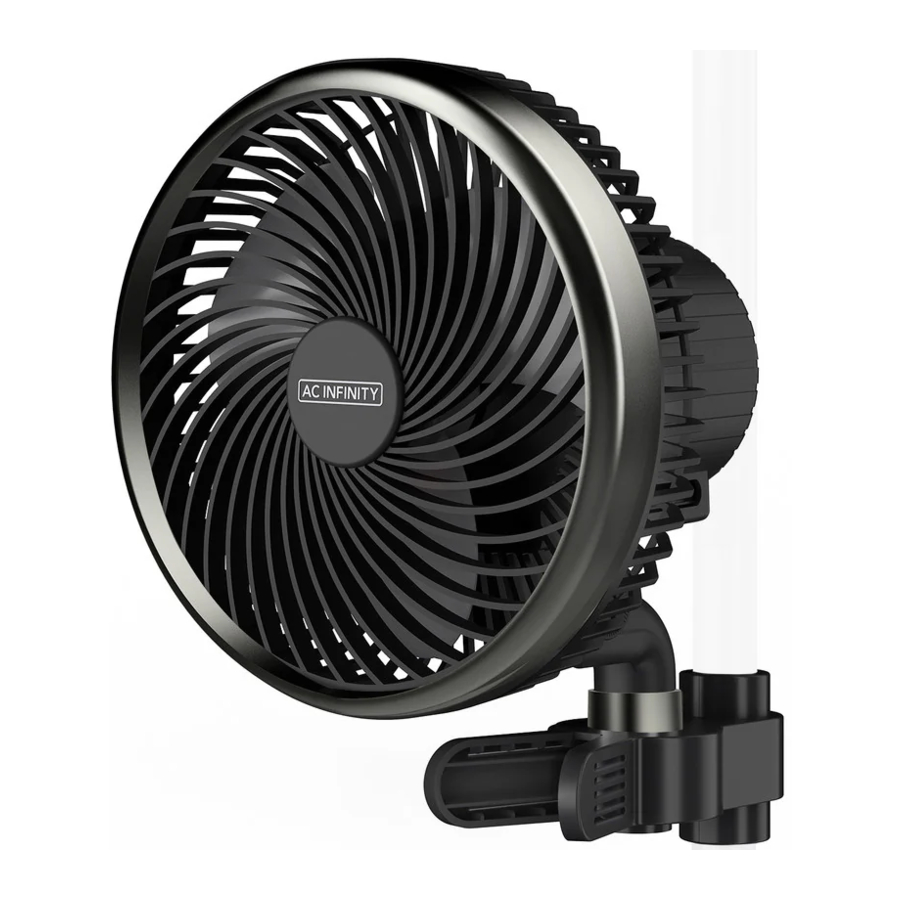

AC Infinity CLOUDRAY-handleiding

AANBEVOLEN GEBRUIK

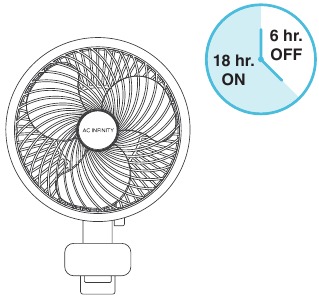

MAXIMALE LEVENSDUUR
Om de levensduur van de ventilator te maximaliseren, raden we aan om deze niet langer dan 18 uur per dag non-stop te laten oscilleren. Dit beschermt de motor door hem passief koel te houden, zodat hij niet slijt.

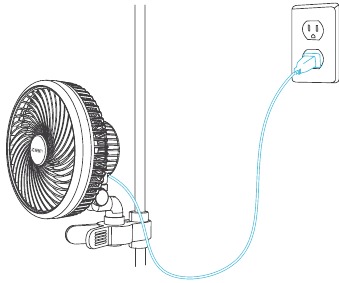

VERMINDERING VAN DE KABELSPANNING
Zorg ervoor dat er voldoende speling is voor het netsnoer en het verlengsnoer. De ventilator moet vrij kunnen oscilleren zonder aan de snoeren te hoeven trekken.

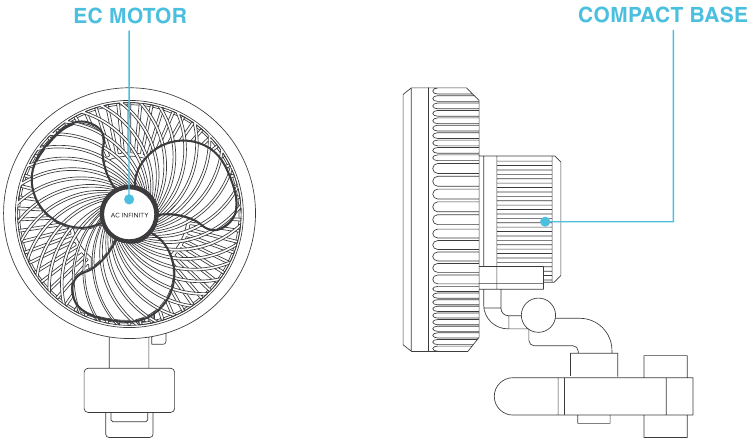

BELANGRIJKSTE KENMERKEN

EC-MOTOR
De motor van de volgende generatie is stiller, energiezuiniger en heeft een langere levensduur dan AC-motoren.
COMPACTE BASIS
De ondiepere motorbasis maakt een nauwere montage op palen mogelijk om de hoeveelheid kweekruimte te maximaliseren.
PWM-SNELHEIDSREGELING
Digitaal geregeld om lage snelheden mogelijk te maken voor een zachtere luchtstroom, terwijl het maximale bereik wordt uitgebreid tot tien ventilatorsnelheden.
IP-44-BESCHERMING
De clipventilator is afgedicht volgens Ingress Protection 44-normen, met een hoge weerstand tegen vloeistoffen en stof.
DUBBELE KOGELLAGERS
De motor bevat kogellagers met een geschatte levensduur van 67.000 uur. Hierdoor kan de ventilator in elke richting worden gemonteerd.
UIS™ COMPATIBEL
Maakt verbinding met UIS-controllers voor temperatuur-, vochtigheids-, timer-, cyclus- en schema-programmering.

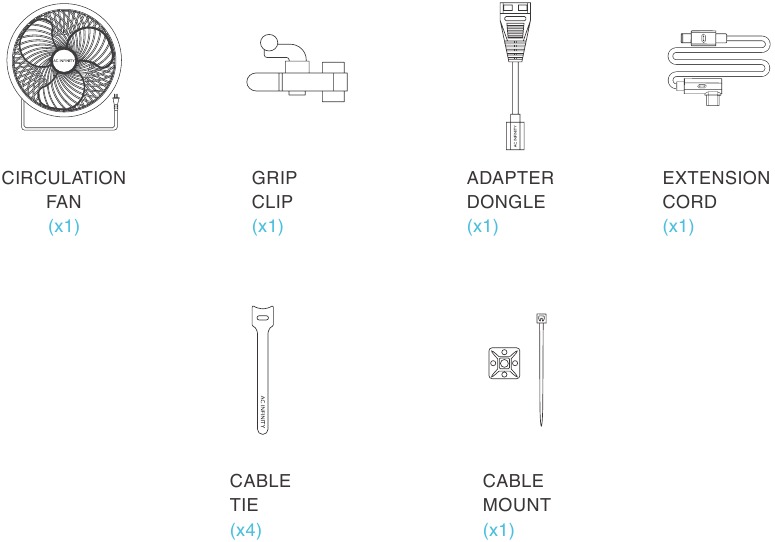

PRODUCTINHOUD

INSTALLATIE

1. Draai om het grotere knopstuk van de gripclip te verwijderen.
   Trek het kleinere knopstuk uit de bankschroef.

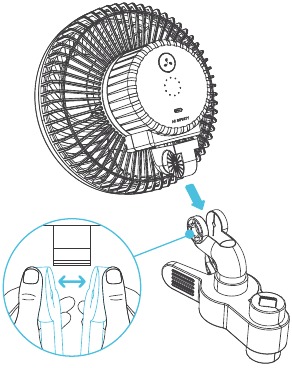

2. Schuif de gripclip in de draaikoppeling.
   Mogelijk moet u de klemmen uit elkaar trekken om deze over de draaikoppeling te laten passen. Deze strakheid zorgt ervoor dat de ventilator niet vanzelf naar beneden kantelt.

3. Plaats de knop en de knop aan beide zijden van het montagepunt terug, zoals gewenst.

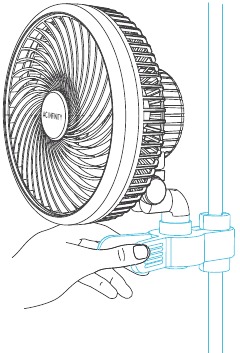

4. Klem de ventilator op een paal of staander.

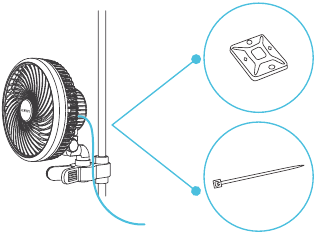

VOEDING EN INSTALLATIE

1. Steek het netsnoer van de ventilator in een stopcontact om de ventilator van stroom te voorzien.

2. U kunt de snoeren beheren met behulp van de meegeleverde kabelbinders of kabelmontageset.
   Bevestig de kabelbinder op een schoon oppervlak. Steek de kabelbinder in de houder en om de kabels.

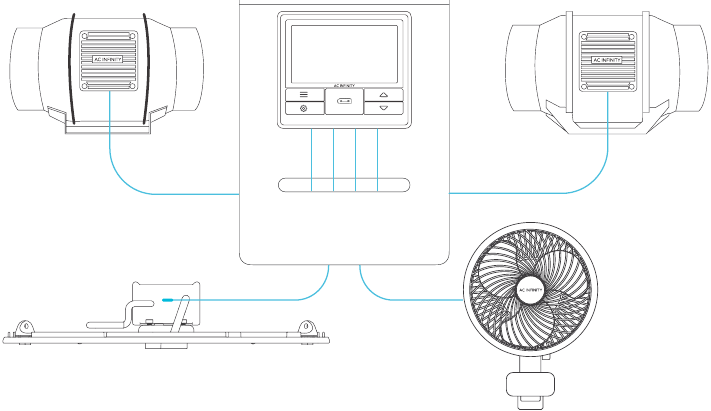

UNIVERSEEL INFINITY-SYSTEEM

EEN ONDERLING VERBONDEN KWEEKSCHEMA
Het Universal Infinity System™ is een reeks controllers en apparaten die samenkomen om een volledig geautomatiseerd systeem te creëren. Met UIS kunnen onze controllers tegelijkertijd verbinding maken met verschillende kweekapparatuur, zoals inline ventilatoren, clip-on ventilatoren en kweeklampen. Geavanceerde UIS-controllers kunnen elk aangesloten UIS-apparaat voorzien van hun eigen geautomatiseerde programmering, zoals temperatuur, vochtigheid, cycli, schema's en dynamische niveaus, terwijl ze ook kunnen worden gekoppeld aan de AC Infinity-app.

VERBINDEN MET CONTROLLERS

De CLOUDRAY-circulatiefan kan worden aangesloten op bepaalde slimme controllers als onderdeel van een geïntegreerd systeem met behulp van de meegeleverde UIS-kabel. Zie hieronder voor beperkingen.

UIS-CONNECTOREN
Om verbinding te maken met de nieuwste generatie controllers, zoals CONTROLLER 69, gebruikt u het meegeleverde UIS-verlengsnoer om de UIS-poort van de CLOUDRAY-ventilator rechtstreeks aan te sluiten op de UIS-poort van de controller.

MOLEX-CONNECTOREN
Om verbinding te maken met eerdere generatie controllers, zoals de T-Series controller (UNC529) of CONTROLLER 67, gebruikt u de meegeleverde adapterdongle om de molex-connector van de controller om te zetten in een UIS-connector. Gebruik vervolgens het meegeleverde UIS-verlengsnoer om dat aan te sluiten op de UIS-poort van de CLOURDAY-ventilator.

Getoond model: CONTROLLER 67

PROGRAMMEREN

A-SERIE

VENTILATORSNELHEID AANPASSEN

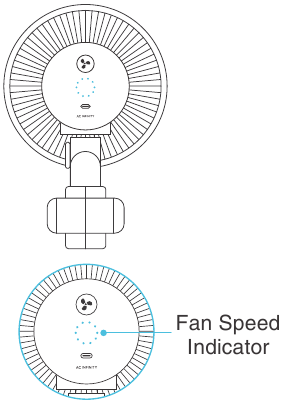

De clipventilator heeft een enkele knop waarmee u door de ventilatorsnelheid van 0-10 kunt bladeren, aangegeven door de ring van LED-lampjes hieronder.
Druk op de snelheidsknop om het ventilatorsnelheidsniveau met één te verhogen.
Als u de knop voorbij snelheid 10 indrukt, gaat de ventilatorsnelheid terug naar 0.

AAN/UIT ZETTEN
Houd de snelheidsknop 4 seconden ingedrukt om de ventilator UIT te schakelen. Als u er nogmaals op drukt terwijl de ventilator UIT staat, wordt de ventilator weer INgeschakeld met de laatst ingestelde snelheid.

S-SERIE

OSCILLATIE
Naast de standaardfuncties kunnen S-Series-modellen oscilleren om luchtstroom onder een bredere hoek te bieden.
Druk op de draaiknop om de oscillatie van de clipventilator te activeren.
De oscillatiefunctie wordt handmatig geactiveerd met behulp van de knop zoals hier aangegeven en kan niet worden bediend met externe UIS-programmering.
Indien ingesteld op uit, zal de clipventilator niet oscilleren, ongeacht externe programma's.
Indien ingesteld op aan, begint de oscillatie automatisch als het externe programma de clipventilator activeert om AAN te gaan. De oscillatie stopt dan automatisch als het externe programma de clipventilator deactiveert om UIT te gaan.

Als u de oscillatie langer dan 24 uur achter elkaar geactiveerd laat, kan dit de levensduur van de clipventilator verkorten.

AC INFINITY-PRODUCTEN

Inline kanaalventilatoren
De CLOUDLINE-serie is een lijn kanaalventilatoren die zijn ontworpen om AV-ruimtes en -kasten stil te ventileren, evenals verschillende doe-het-zelf-luchtcirculatie- en -afvoerprojecten. Voorzien van een thermische controller met intelligente programmering die automatisch de ventilatorsnelheden aanpast als reactie op veranderende temperaturen.

Koolstoffilters
Het kanaal-koolstoffilter is ontworpen om geuren en chemicaliën te verwijderen voor kweektenten en hydrocultuurruimtes. Het maakt gebruik van premium Australische houtskool die een groter absorptievermogen en een langere levensduur heeft. Maakt maximale luchtdoorstroming mogelijk als onderdeel van een inlaat- of uitlaatsysteem.

Kweeklampen
Een LED-kweeklamp voor binnenshuis die is ontworpen om de verlichting van buitenshuis overdag te simuleren om de fotosynthese van uw plant te verbeteren en te versnellen. Met behulp van de nieuwste Samsung LM301H-diodes produceert dit LED-kweeksysteem op efficiënte wijze full-spectrumverlichting die kan worden gebruikt tijdens alle stadia van de kweekcyclus.

PRODUCTWAARSCHUWING

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL AAN PERSONEN TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

1. Zorg ervoor dat uw stroombron voldoet aan de elektrische eisen van dit product.
2. Controleer uw lokale codebeperkingen voor aanvullende veiligheidsmaatregelen die mogelijk nodig zijn voor een correcte codeconforme installatie.
3. Lees alle instructies voordat u dit product installeert en gebruikt.
4. Als u niet bekend bent met of twijfelt over het uitvoeren van de installatie van dit product, vraag dan de diensten aan van een gekwalificeerde, opgeleide en erkende professional. Onjuiste installatie maakt de garantie van dit product ongeldig.
5. Dit product mag niet worden gebruikt op potentieel gevaarlijke locaties, zoals ontvlambare, explosieve, met chemicaliën beladen of natte omgevingen.
6. Gekanaliseerde producten moeten altijd naar buiten worden geventileerd.
7. Bedek de netsnoeren niet met vloerkleden of andere stoffen.
8. Dit product heeft roterende onderdelen. Er moeten veiligheidsmaatregelen worden getroffen tijdens de installatie, bediening en het onderhoud van dit product.
9. Steek geen vingers of vreemde voorwerpen in ventilatie- of uitlaatopeningen en laat deze er niet in komen, omdat dit elektrische schokken, brand of schade aan dit product kan veroorzaken. Blokkeer of manipuleer dit product op geen enkele manier terwijl het in werking is.
10. Vertrouw niet op de aan/uit-programmering als enig middel om de stroom van dit product uit te schakelen. Trek de stekker uit het stopcontact voordat u dit product installeert, onderhoudt of verplaatst.
11. Gebruik dit product niet als het snoer beschadigd is, of als het defect is, is gevallen of op enigerlei wijze beschadigd is.

Ontdek de nieuwste innovaties op het gebied van koeling en ventilatie op acinfinity.com
Bedankt dat u voor AC Infinity hebt gekozen. We zetten ons in voor productkwaliteit en vriendelijke klantenservice. Als u vragen of suggesties heeft, aarzel dan niet om contact met ons op te nemen. Bezoek www.acinfinity.com en klik op contact voor onze contactgegevens.
E-MAIL
support@acinfinity.com
WEB
www.acinfinity.com
LOCATIE
Los Angeles, CA
